In diesem Artikel erfahren Sie, wie Sie das Tool Erweiterte Analysen in der EMS-Plattform verwenden.
Inhalt:
- Einführung
- Verfügbare Frequenzen
- Verfügbare Parameter
- Anforderungen
- Wie funktioniert es?
- Datenanzeige
- Daten exportieren
- Tipps und Tricks
Einführung
Die Erweiterte Analysen-Funktion gibt Ihnen die Freiheit, die Analyse zu erstellen, die Sie innerhalb der Plattform benötigen. Damit können Sie verschiedene Energiequellen und andere Parameter analysieren, sie mit unterschiedlichen Frequenzen und sogar Jahr für Jahr vergleichen. Sie können Gerätegruppen auch basierend auf den Referenzzählern jedes Standorts visualisieren.
Sie können diese Analysen später in ein Excel- oder benutzerdefiniertes Berichtsformat exportieren.
Verfügbare Frequenzen
Die verfügbaren Frequenzen in dieser Funktion liegen zwischen 5 Minuten undjährlich.
"Erweiterte Analysen" ist bisher die einzige Funktion in der EM-Plattform, die es Ihnen ermöglicht, Ihre Darstellungen mit der Frequenz jährlich zu visualisieren.
Sie können auch Ihre aggregierten Daten visualisieren, wenn Sie die Daten auf diese Weise einfügen.
Verfügbare Parameter
Die zur Verfügung stehenden Parameter in den Erweiterten Analysen sind alle Parameter der Plattform, mit Ausnahme der berechneten Parameter. Das bedeutet, dass Sie Energiequellen untereinander und auch mit Temperaturen oder Gradtagen vergleichen können.
Anforderungen
Um Daten in den Erweiterten Analysen anzuzeigen, müssen Sie zunächst einige Dinge tun:
- Daten an die EM-Plattform senden
- Geräte und Datenpunkte zu akzeptieren, die generiert werden, wenn die Daten in die Plattform gelangen
- Diese Geräte ihrem entsprechenden Standort zuordnen
Und schon sind Sie bereit, Ihre Daten zu analysieren!
Wie funktioniert es?
- Gehen Sie zum Menüpunkt „Erweiterte Analysen“ unter „Analyse“.
- Erstellen Sie eine neue Analyse, indem Sie auf Neue Erweiterte Analyse klicken
- Benennen Sie es nach Ihren Wünschen, es wird automatisch auf der Plattform gespeichert (kein Speichern-Button!)
- Fügen Sie die Datenreihe zum Diagramm hinzu, die Sie später bearbeiten möchten.
Von diesem Punkt an gibt es zwei verschiedene Arten von Datenreihen, die Sie hinzufügen können:
Einzelgerät
Diese Datenreihe fügt dem Diagramm ein einzelnes Gerät mit dem gewünschten Parameter hinzu.
Nachdem Sie den Parameter und das Gerät ausgewählt haben, wählen Sie einfach die Frequenz aus, mit der Sie die Datenreihe visualisieren möchten (von basic* bis jährlich). .
*Frequenz b: ist die Frequenz, mit der Sie Ihre akkumulierten Daten visualisieren können.
Sie können auch jede beliebige Kennzahl auf die Datenreihe selbst anwenden.
Sobald Sie die Datenreihe erstellt haben, können Sie sie jederzeit bearbeiten.
Mehrere Geräte
Diese Datenreihe erstellt eine Gruppe von Referenzgeräten unter der in der Konfiguration ausgewählten Hierarchieebene.
Sie können die Hierarchieebene und sogar die Tags verwenden, um diese aggregierte Datenreihe zu erstellen.
Nachdem Sie den Parameter, den Typ des Referenzgeräts, die Hierarchieebene und die Tags (optional) ausgewählt haben, müssen Sie nur noch die Frequenz wählen, mit der Sie die Datenreihe visualisieren möchten (von 5 Minuten bis jährlich).
Sie können jederzeit beliebige Kennwerte auf die Datenreihe anwenden und den Bereich auswählen, den die Datenreihe für die Aggregation der Geräte anwenden soll.
Sobald Sie die Datenreihe erstellt haben, können Sie sie jederzeit bearbeiten.
Datenreihe hinzufügen
Durch Klicken auf die 3 Punkte rechts neben der Datenreihe können Sie diese bearbeiten, duplizieren oder löschen.
Während der Bearbeitung können Sie den Namen der Serie sowie die angewendeten Parameter, Geräte, Frequenz und Verhältnisse ändern.
Datenanzeige
Sobald die Datenreihen ordnungsgemäß zur Erweiterten Analyse-Abfrage hinzugefügt wurden, erfolgt die Visualisierung standardmäßig nur in Zeilen, mit den standardmäßigen Einheiten und den Daten der letzten 7 Tage.
Sie können Folgendes ändern:
Darüber hinaus gibt es in diesem Abschnitt zwei wichtige Dinge, die Ihnen bei Ihrer Analyse und Berichterstattung enorm helfen könnten:
Die Visualisierung des Diagramms

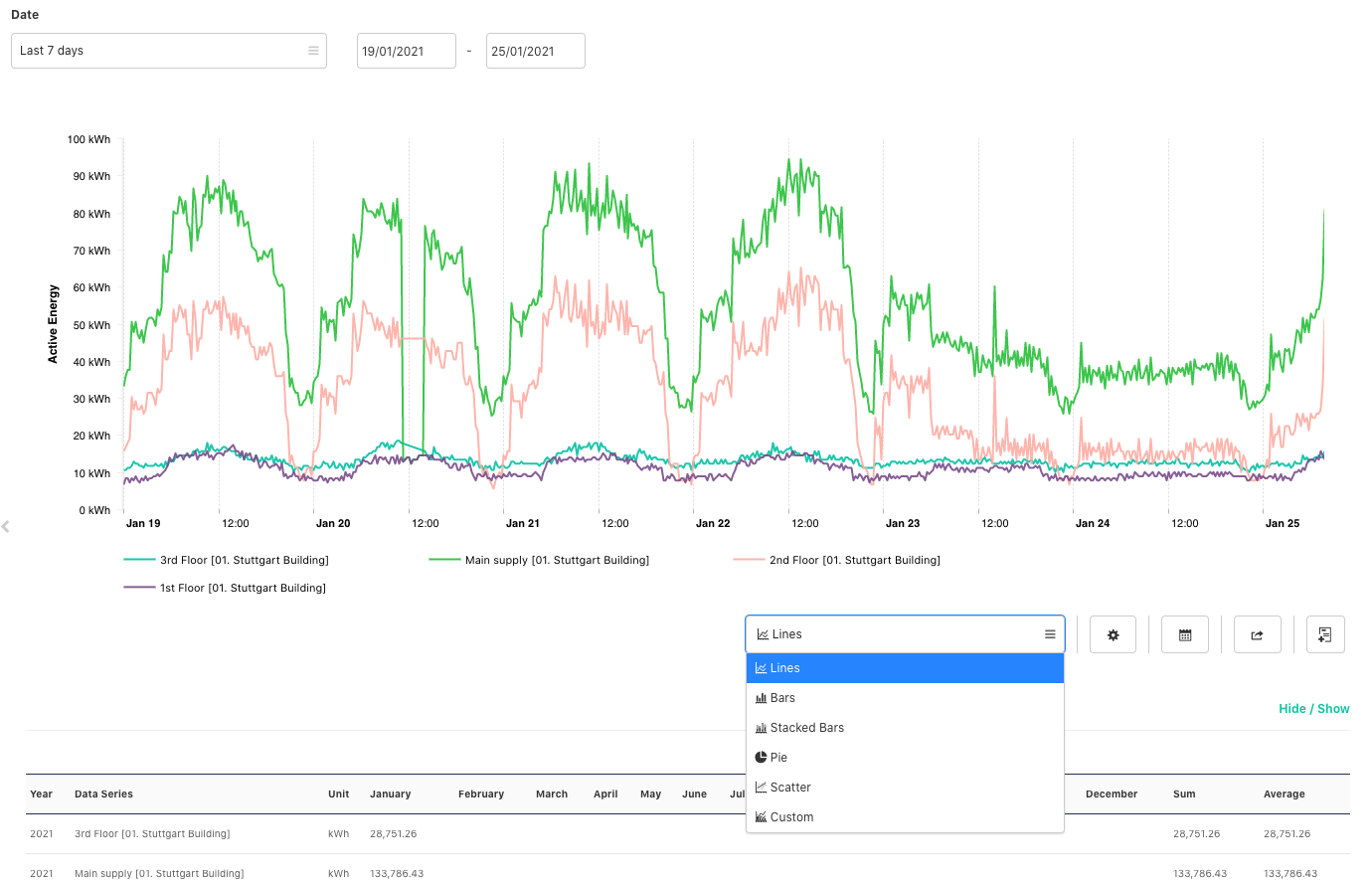

Unten rechts im Diagramm können Sie aus dem Dropdown-Menü den Diagrammtyp auswählen, den Sie verwenden möchten, wie Sie auf dem beigefügten Bild sehen können.
Dies sind die verfügbaren Diagrammtypen:

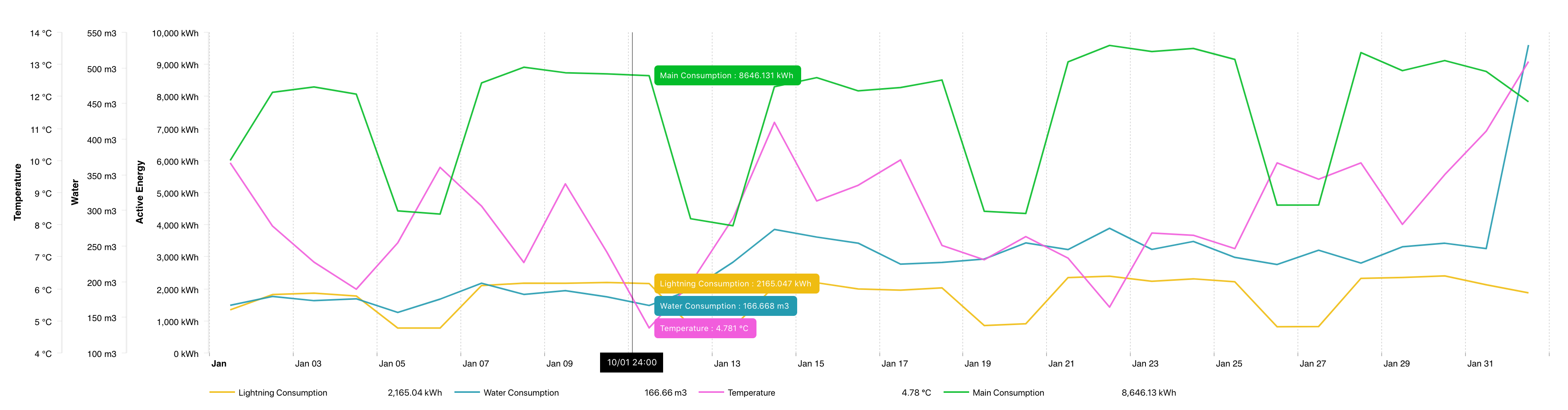

Linien
Balken

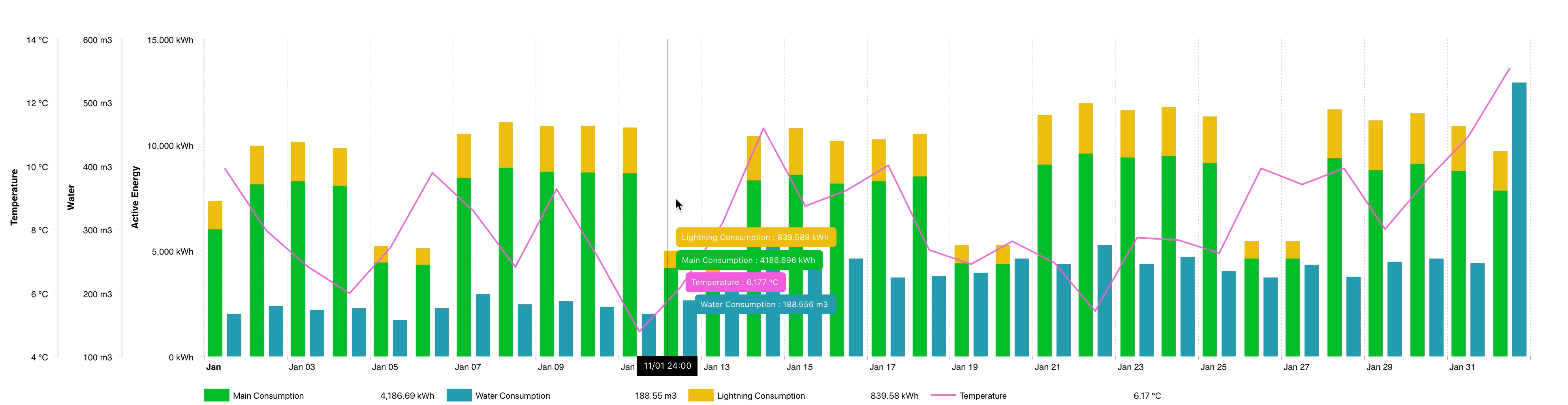

Gestapelte Balken
Die Balken werden basierend auf ihren Parametern gestapelt.
Im Bild unten sind alle Wirkenergie-Geräte in einem einzigen gestapelten Balken zusammengefasst.
Kreisdiagramm
Benutzerdefiniert
Bei diesem Diagrammtyp können Sie ändern, wie Sie jedes Gerät visualisieren möchten: in Linien, Balken oder gestapelten Balken.

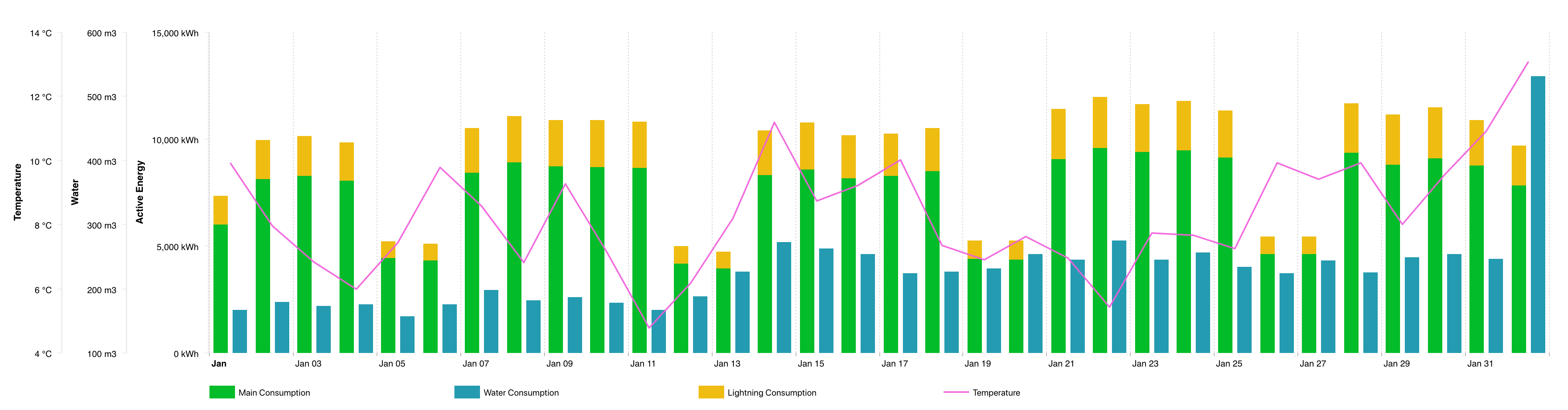

Im Bild unten haben wir Wasser in Balken, Strom in gestapelten Balken und Temperatur in Linien visualisieren.
Streudiagramm
Mit dieser Art von Diagramm können Sie ein Streudiagramm basierend auf zwei Geräten visualisieren, die sie zuvor eingerichtet haben, und mit der Sie Korrelationskoeffizienten und die Regressionslinienformel erhalten.
Die Graphen-Einstellungen
Die Diagrammeinstellungen ändern sich je nach Art der Visualisierung des Diagramms:
Streudiagramm
Sie können auch die Farbe der Punkte und der Linie ändern, die im Diagramm angezeigt werden ändern.
Hinweis: Damit das Streudiagramm funktioniert, müssen beide ausgewählten Parameter die gleiche Frequenz haben.
Benutzerdefiniert

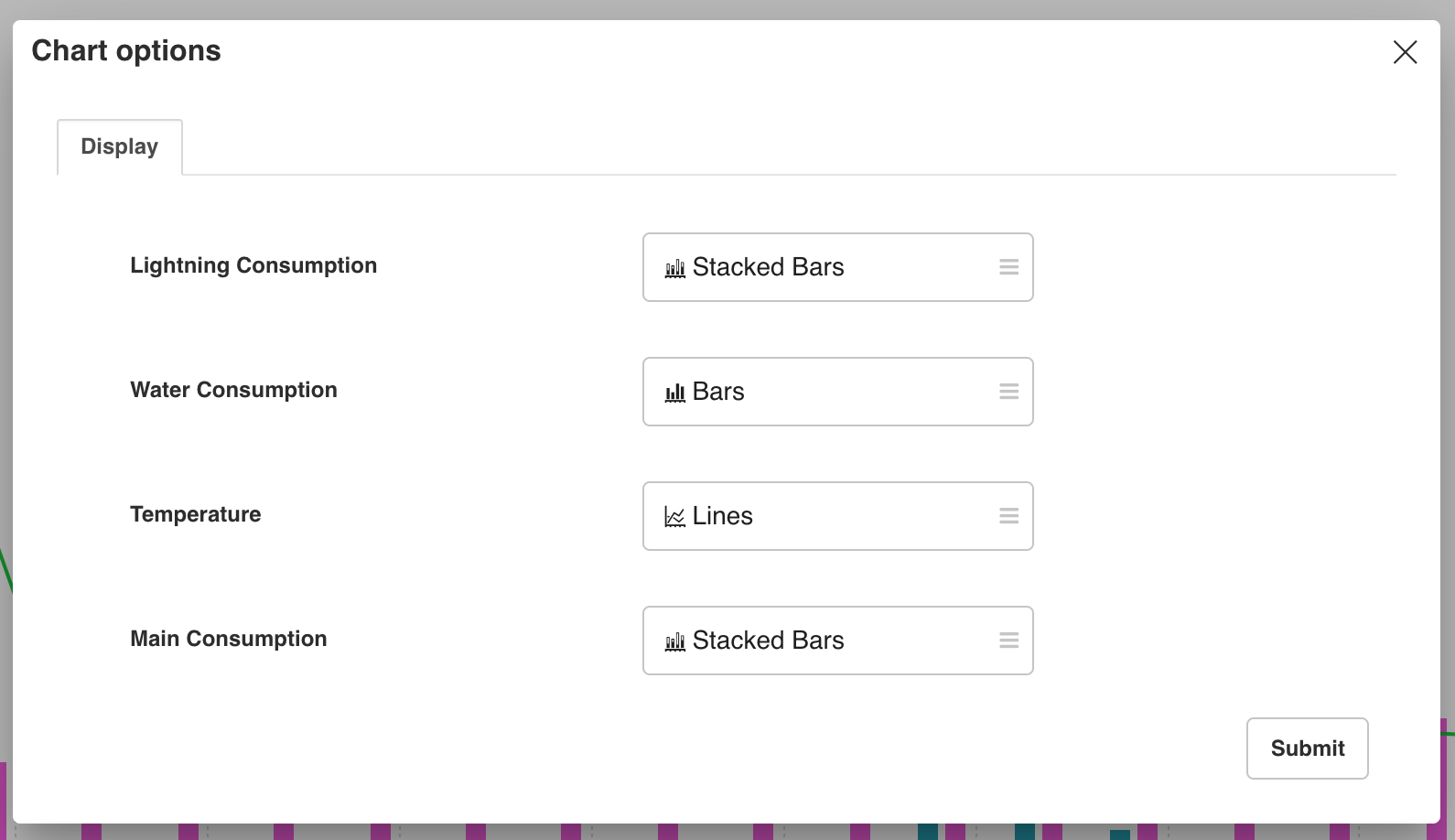

Bei diesem Diagrammtyp legen Sie in den Einstellungen fest, wie Sie jedes Gerät visualisieren möchten: in Linien, Balken oder gestapelten Balken.
Hinweis: Die gestapelten Balken aggregieren die Daten der Geräte, die denselben Parameter haben.
Jedes andere Diagramm außer Streudiagramm oder Benutzerdefiniert

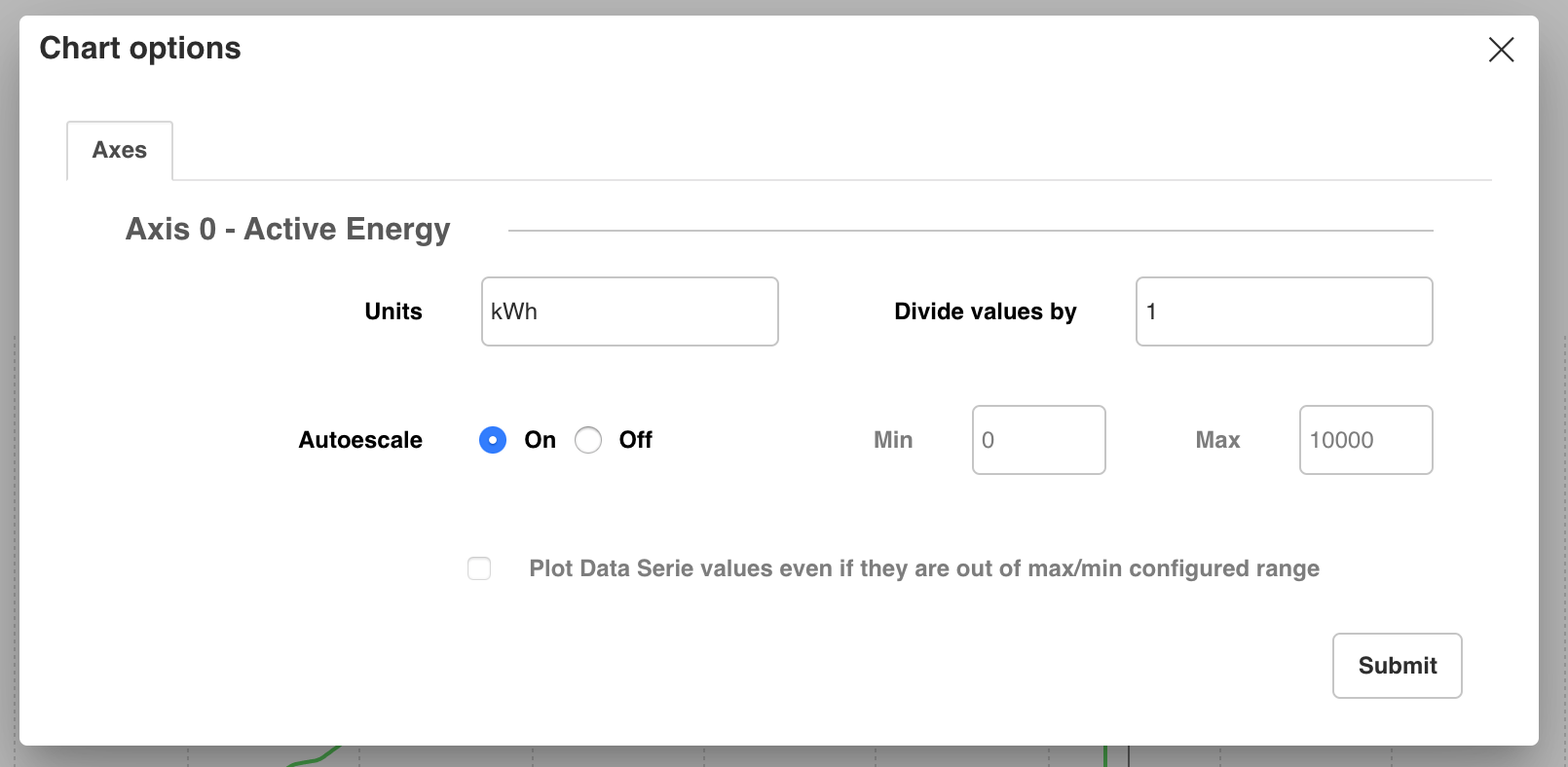

In allen übrigen Visualisierungen können Sie in den Einstellungen die Einheiten definieren, die in der jeweiligen Achse angezeigt werden sollen, durch welchen Wert die Daten geteilt werden sollen (standardmäßig 1) und ob die Grafik autoskaliert werden soll oder ob Sie manuell einen min und max Wert einstellen wollen oder müssen.

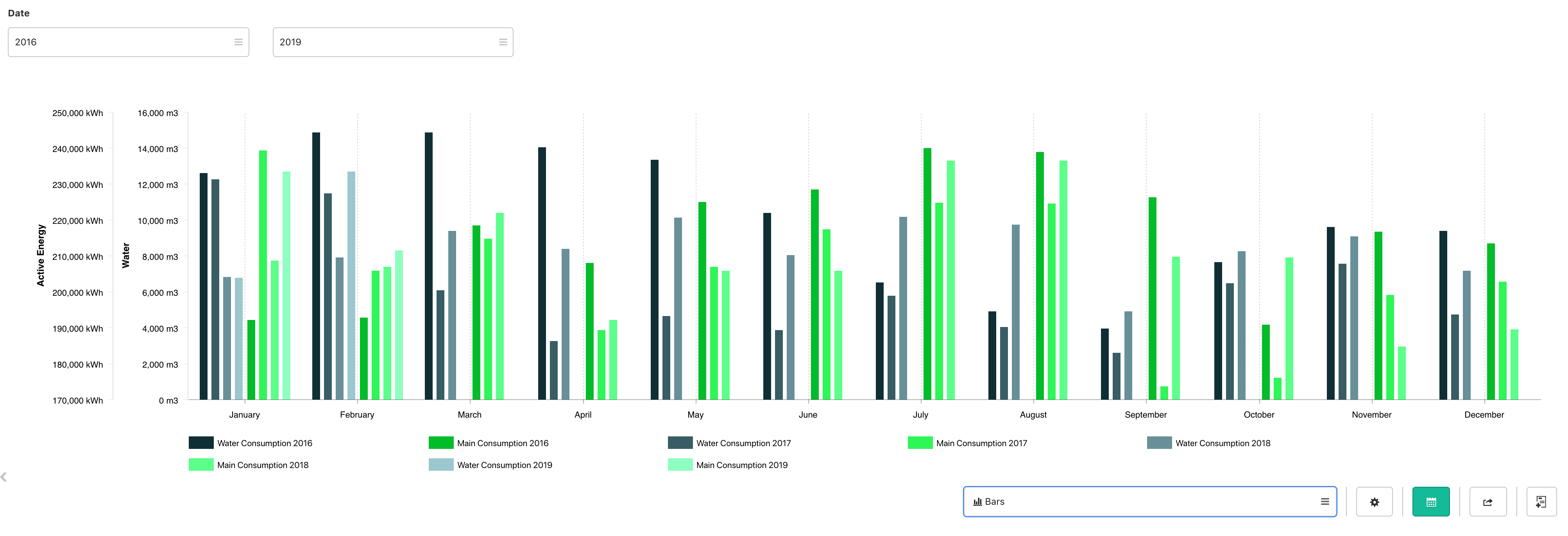

Jahresvergleich
Wenn Sie historische Daten haben, können Sie Ihre Daten mit dieser Funktion über die Jahre hinweg vergleichen.
Sie müssen lediglich Jahresvergleich unter dem Diagramm auswählen und dann den Jahresbereich auswählen, den Sie vergleichen möchten.
Zusammenfassung
Unter dem Diagramm können Sie immer eine Jahresübersichtstabelle mit den monatlichen Daten aller Ihrer Geräte, einer Summe der jährlichen Daten und einem Durchschnitt anzeigen lassen.
Daten exportieren
- Teilen Sie die Analyse
- In benutzerdefinierten Bericht exportieren
- Exportieren Sie das Diagramm in eine Excel-Datei
Teilen Sie die Analyse
Auf dem ersten Bildschirm „Erweiterte Analysen“ (Analyse –> Erweiterte Analysen) können Sie Ihre Analyse mit anderen Benutzern teilen, indem Sie auf die Schaltfläche „Teilen“ klicken:
Das Freigabemenü wird angezeigt, in dem Sie den Benutzer auswählen können, den Sie zur Visualisierung Ihrer Analyse einladen möchten. Die eingeladenen Benutzer können die Analyse sehen, aber nicht bearbeiten.
Benutzer nicht auf der Liste? Erstellen Sie einen Account in den Benutzereinstellungen oder fordern Sie es bei Ihrem Kontoadministrator an.
In benutzerdefinierten Bericht exportieren
Sie können sowohl das Diagramm als auch die Erweiterte Analysen-Tabelle exportieren, indem Sie unter jedem Block auf das Symbol Zum Bericht hinzufügen klicken.
Wenn Sie auf das Symbol klicken, erscheint ein Fenster, in dem Sie den Blocknamen eintragen und die Vorlage benutzerdefinierter Bericht auswählen, zu dem Sie den Block hinzufügen möchten, oder Erstellen Sie eine neue Berichtsvorlage.
Exportieren Sie das Diagramm in eine Excel-Datei
Sie können das Erweiterte Analysen-Diagramm auch in eine Excel-Datei exportieren, indem Sie auf das Symbol Nach Excel exportieren unter dem Block klicken.
Tipps und Tricks
Ändern Sie die Farben der Datenreihen
Sie können die Farbe jeder Datenreihe ändern, um das Diagramm für Sie und Ihre Kunden individueller zu gestalten.
Vergrößern und verkleinern
Mit einem Drag-and-Drop können Sie die Diagramme jederzeit beliebig vergrößern und verkleinern.
Laden Sie mehr als einen Parameter vom selben Gerät in eine Excel-Datei herunter
Sie können in Ihrer Analyse 1 Datenreihe pro Parameter visualisieren, sodass Sie gleichzeitig alle Parameter desselben Geräts in verschiedenen Datenreihen visualisieren können.
Um diese in eine Excel-Datei exportieren zu können, müssen Sie darauf achten, dass die Datenreihen unterschiedliche Namen haben (nicht Gleiche), nur so können sie exportiert werden.
