Anwendungsfall – Solaranlagen in der Plattform

In diesem Artikel erfahren Sie, wie Sie Ihre Konten für die Energiemanagementplattform einrichten, um Ihre Solarstromerzeugungsprojekte zu analysieren.



Inhalt des Artikels:

• Einführung
• Anforderungen
• Konfigurieren des Kontos
• Analyse der Ergebnisse

Einführung

Die Energiemanagementplattform bietet eine Reihe von Funktionen, mit denen Sie die mit Ihren Solaranlagen-Investitionen erzielten Einsparungen mühelos kommunizieren und visualisieren können.





Anforderungen

• Auf der Plattform sollten Daten zur Solarstromerzeugung vorhanden sein mit folgenden Parametern:
  • 452 Erzeugte Energie
  • 402 Wirkenergie
• Sorgen Sie für eine stündliche Frequenz von mindestens , um die Kosten des Energieverbrauchs und die Einsparungen konfigurieren zu können.
• Weisen Sie die betreffenden Geräte den Referenzzählern der Installation zu.
• Erstellen Sie Preise und Lieferungen und weisen diese der entsprechenden Anlage zu. Erfahren Sie hier, wie Sie diese konfigurieren.
• Installieren Sie die folgenden Apps aus dem Apps-Markt:
  • App für virtuelle Geräte
  • Microgrid-App
  • Vermeidbare Kosten
  • Synoptik





Konfigurieren des Kontos

Die Daten, die Sie zum Freischalten aller Funktionen benötigen, sind:

• Gesamtverbrauch des Gebäudes, in dem die Paneele installiert wurden (Parameter 402).
• Gesamterzeugung der PV-Module (Parameter 452).
• Die mit dem Netz ausgetauschte Energie, sowohl importierte (Parameter 402) als auch exportierte (Parameter 452), falls zutreffend.

Falls Sie nicht über alle diese Informationen verfügen, können Sie virtuelle Geräte konfigurieren, um die nicht vorhandenen Geräte abzudecken. Wenn Sie Parameter wie eingespartes CO2 oder gerettete Bäume angezeigt haben möchten, ist die Virtuelle Geräte App unsere Empfehlung Weitere Schritte, die Sie befolgen sollten, sind:

• Zuordnung von Referenzgeräten
• Microgrid-Konfiguration



Konfiguration der App für virtuelle Geräte

Um Energiebilanzen erstellen und Ihre Energieflüsse und CO2-Äquivalente visualisieren zu können, können Sie die Virtuelle Geräte App nutzen.



Energiebilanzvariablen

In der Virtuelle Geräte App sollten Sie die angeforderten Informationen konfigurieren, die in der Plattform nicht verfügbar sind. Manchmal genügt eine einfache Operation, um die restlichen Informationen zu erstellen. Im unten dargestellten Fall werden lediglich die Gesamterzeugung und der Gesamtverbrauch des Gebäudes überwacht. In diesem Fall sollten Sie die folgenden virtuellen Geräte konfigurieren:

• Aus dem Netz bezogene Energie: Wenn die erzeugte Energie kleiner ist als die im Gebäude verbrauchte Energie, dann ist die aus dem Netz bezogene Energie die Differenz zwischen der erzeugten und der verbrauchten Energie.
  • Variablen
    • v1: Gesamtenergieverbrauch (402)
    • v2: Produzierte Energie (452)
  • Parameter
    • Wirkarbeit (402)
  • Formel
    • ((v1-v2)+fabs(v1-v2))/2

• Ins Netz eingespeiste Energie: Wenn die erzeugte Energie größer ist als die im Gebäude verbrauchte Energie, wird die verbleibende Energie ins Netz eingespeist.

  • Variablen
    • v1: Gesamtenergieverbrauch (402)
    • v2: Produzierte Energie (452)
  • Parameter
    • Produzierte aktive Energie (452)
  • Formel
    • ((v2-v1)+fabs(v2-v1))/2

• Eingesparte Energie: Differenz zwischen der vom Netz bezogenen Energie und der vom Gebäude verbrauchten Energie. Es handelt sich um die Energie, die Ihre Anlage erzeugt hat und die Sie nicht von Ihrem Energieversorger gekauft haben.
  •  Variablen
    • v1: Aus dem Netz importierte Energie (402)
    • v2: Energieverbrauch des Gebäudes (402)
  • Parameter
    • Wirkarbeit
  • Formel
    • v2 - v1



Nachhaltigkeitsparameter

Mit virtuellen Geräten können Sie die Nachhaltigkeitsindikatoren berechnen, um die Äquivalenz zwischen Energieeinheiten und eingespartem CO2 oder geretteten Bäumen zu ermitteln.

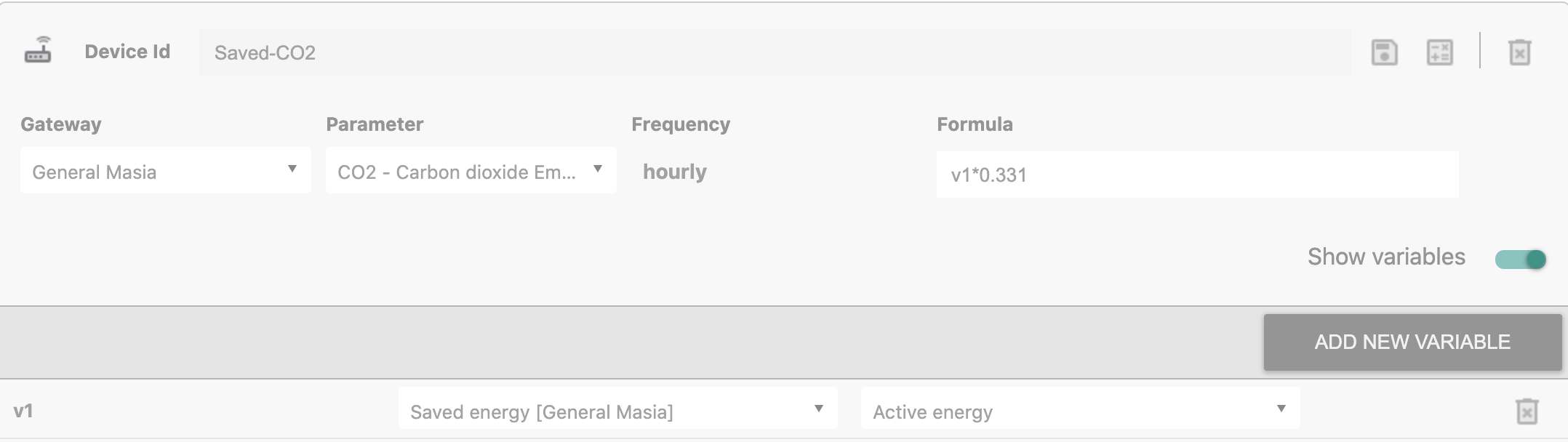

• Eingespartes CO2
  •  Variablen
    • v1: Eingesparte Energie
  • Parameter
    • Wirkarbeit
  • Formel
    • v1*"Umrechnungsfaktor für das CO2 Äquivalent ihre Stromtarifes"

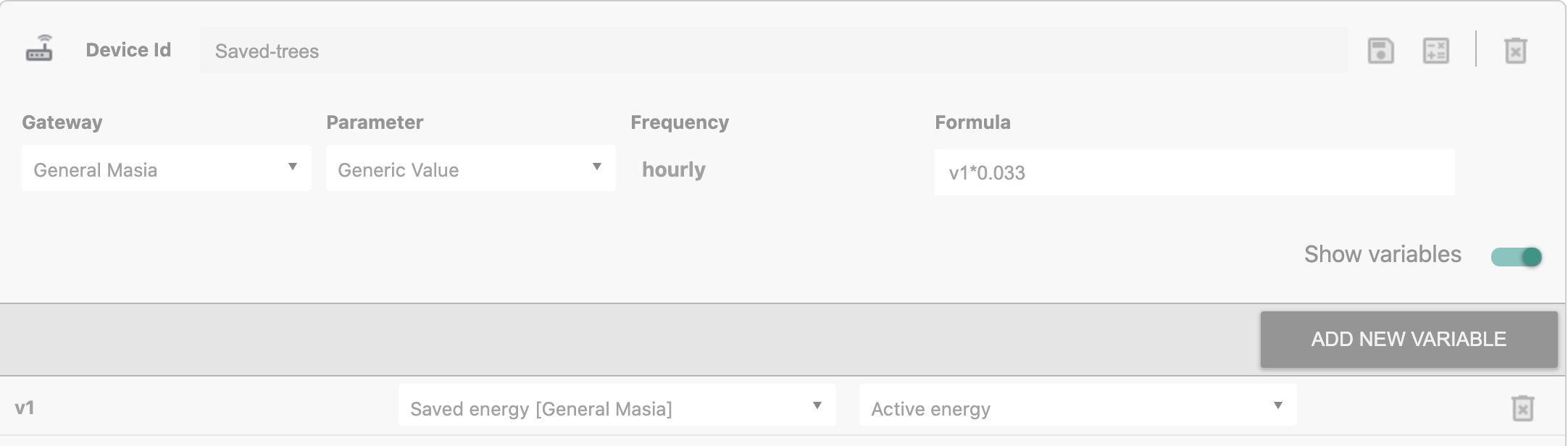

• Gerettete Bäume
  • Variablen
    • v1: Eingesparte Energie
  •  Parameter
    • Wirkarbeit
  • Formel
    • v1* "Umwandlungskoeffizient von Energie in gerettete Bäume"



Zuordnung von Referenzgeräten

Um Daten auf den Analysebildschirmen visualisieren zu können, müssen Sie das Gerät dem entsprechenden Standort zuordnen. Ordnen Sie dann folgende Referenzzähler die Geräte hinzu:

• Hauptversorgung: Das Gerät stellt den Energieaustausch mit dem Netz dar, sowohl importiert als auch exportiert.
• Maschinen: Das Gerät, das den gesamten Gebäudeverbrauch darstellt.
• Photovoltaik: Das Gerät repräsentiert die gesamte Stromerzeugung.

Weitere Informationen zu Referenzzählern finden Sie hier.

Microgrid-Konfiguration

Bitte lesen Sie diesen Artikel, um zu erfahren, wie Sie die Microgrid-App konfigurieren.





Analyse der Ergebnisse

In diesem Abschnitt finden Sie einige Vorschläge zur Analyse der Ergebnisse Ihrer Solaranlagen:

• Konfiguration des synoptischen Graphen
• Konfiguration von Dashboards mit den wichtigsten Indikatoren
• M&V Ergebnisse
• Microgrid
• Bericht zu vermiedenen Kosten

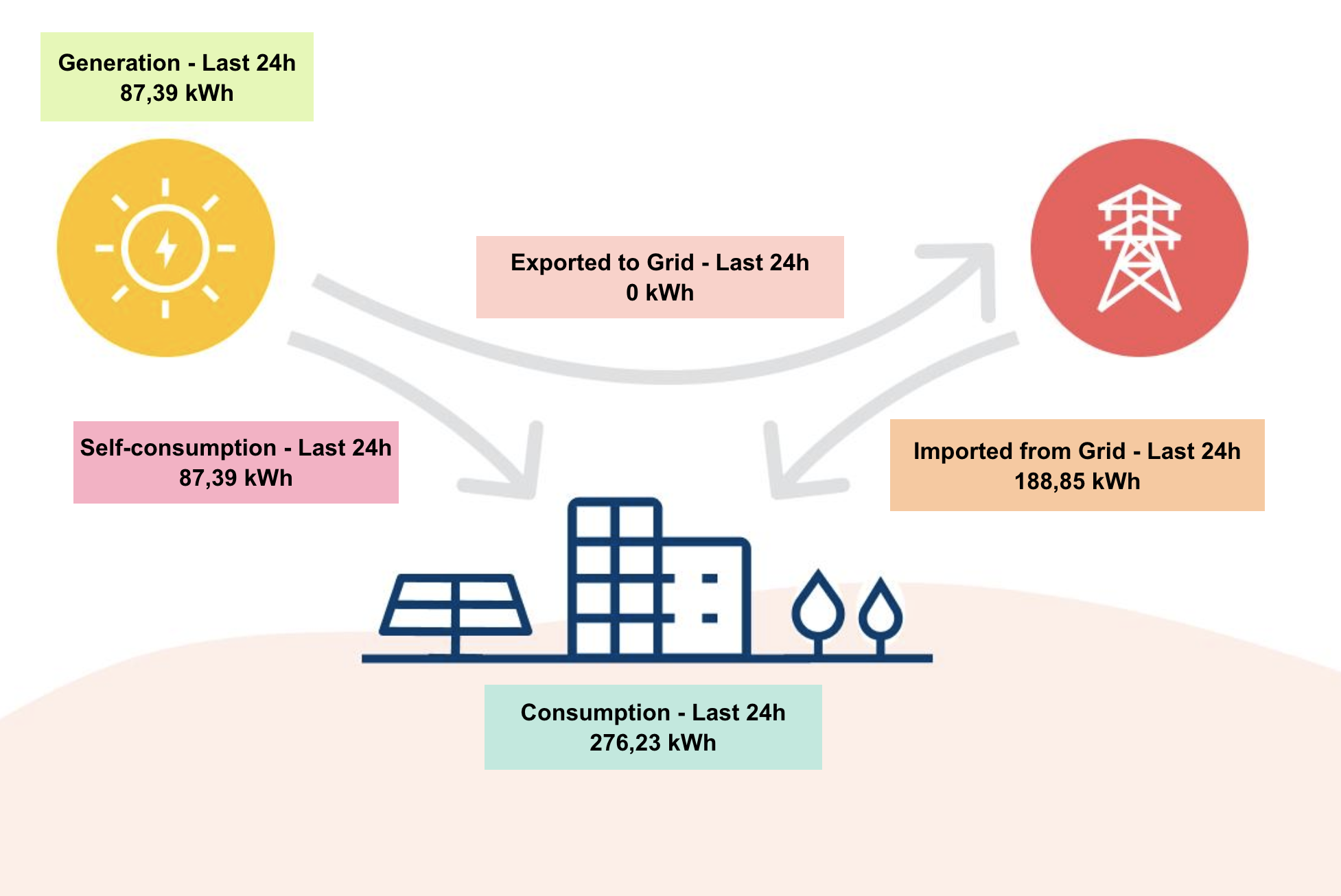

Konfiguration des synoptischen Graphen

Es gibt mehrere synoptische Diagramme, die Sie konfigurieren könnten, aber hier finden Sie einen Vorschlag:

Sie können ein Bild hochladen, das die Energieflüsse in Ihrer Anlage darstellt, und dann die Parameter, die für Sie von Interesse sind, zum synoptischen Diagramm hinzufügen.

Erfahren Sie hier, wie Sie die Synoptik-App konfigurieren.

Und wenden Sie sich an Ihren Supportanbieter, wenn Sie dasselbe Bild verwenden möchten, das in diesem Artikel verwendet wird.



Konfiguration von Dashboards mit den wichtigsten Indikatoren

Sie können Dashboards mithilfe von Widgets konfigurieren, die Informationen anzeigen, die für Sie von Interesse sein könnten. Hier finden Sie ein Beispiel:

In diesem Beispiel gibt es folgende Widgets:

• Erzeugung während der letzten 24h
• Im letzten Monat eingespartes CO2 (Informationen stammen von einem virtuellen Gerät)
• Im letzten Monat gerettete Bäume (Informationen stammen von einem virtuellen Gerät)
• Wettervorhersage
• Netzverbrauch während der letzten 24h
• Energiekosten (bezogen auf den Netzverbrauch) während der letzten 24 Stunden
• Während der letzten 24 Stunden eingesparte Energie (Informationen stammen von einem virtuellen Gerät)
• Eingesparte Kosten (bezogen auf die eingesparte Energie) während der letzten 24 Stunden

Sie können die Hintergrundbilder für Ihr Dashboard auswählen! Weitere Informationen zu Dashboards hier.



M&V Ergebnisse

Mithilfe des Moduls M&V können Sie die Einsparungen nachweisen, die Sie durch die Installation der Solarmodule erzielt haben. Gehen Sie dazu wie folgt vor:

• Konfigurieren Sie die Basislinie unter Berücksichtigung Ihres Verbrauchs vor der Installation der Solarmodule.
• Konfigurieren Sie als Vorführzeitraum die Monate, in denen die Module bereits verbaut waren.

Um zu erfahren, wie Sie die M&V-Projekte konfigurieren, lesen Sie diesen Artikel. Bei Bedarf können Sie Ihre Basislinie auch mithilfe der App ABC - Basislinien Berechnung erstellen.



Microgrid

Bitte informieren Sie sich im folgenden Artikel über alle im Microgrid enthaltenen Informationen.



Bericht zu vermiedenen Kosten

Bitte lesen Sie den folgenden Artikel „Vermiedene Kosten“ und die hier enthaltenen Informationen und wie Sie ihn konfigurieren.
