Este artículo incluye la información siguiente:
- Añadir un contador de compañía con protocolo IEC 870-5-102
- Lectura de contador fiscal IEC-870-5-102
- Obtener los datos de configuración de un Contador IEC-870-5-102
- Modem GPRS para lectura de contador
- Activar lecturas diarias y de cierres en contador fiscal IEC-870-5-102
- Activar lecturas diarias para energía exportada
- Guía Rápida LinkIEC
- Perle IOLAN-DS1
- Smart Utility Meters
1. Añadir un contador de compañia con protocolo IEC 870-5-102
La Plataforma DEXMA puede mostrar datos de contadores IEC 870-5-102. Para empezar a recibir datos siga los siguientes pasos:

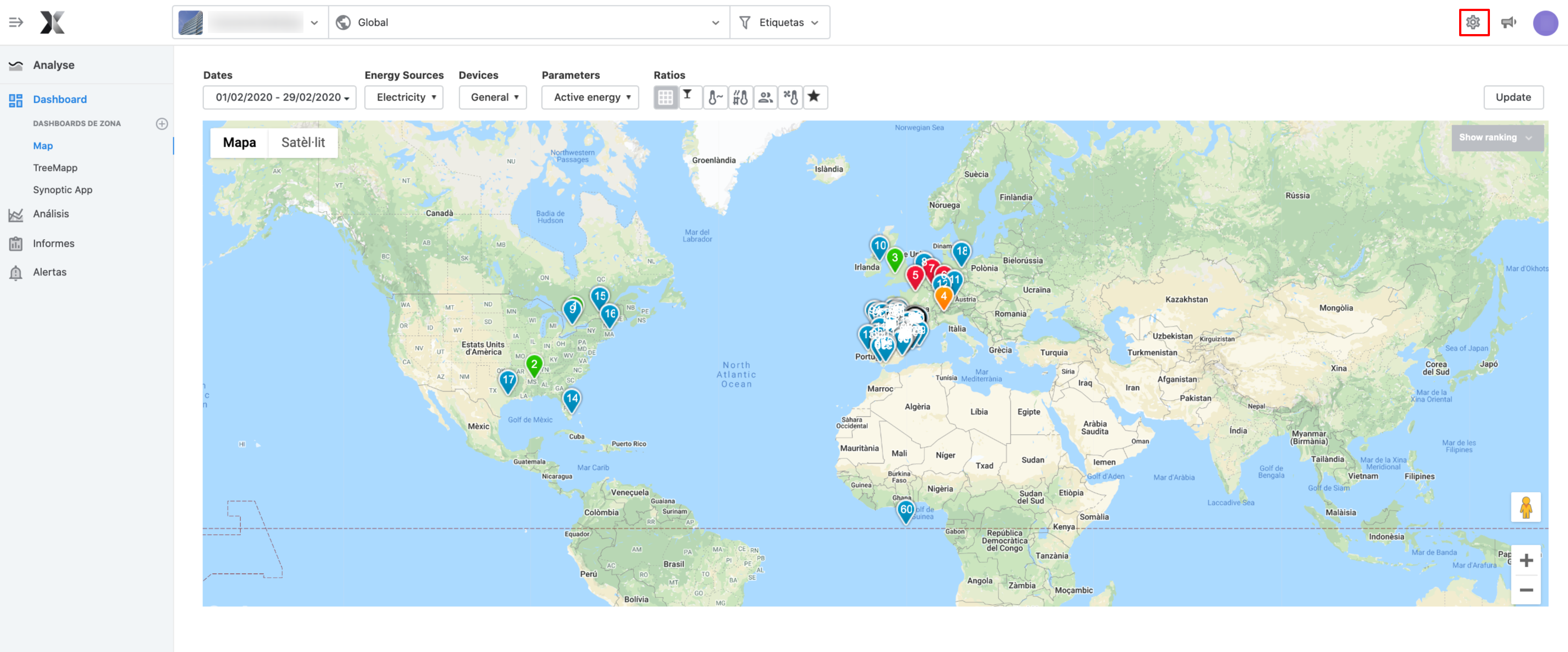

- En la esquina superior derecha de la página principal pulse en "Configuración":

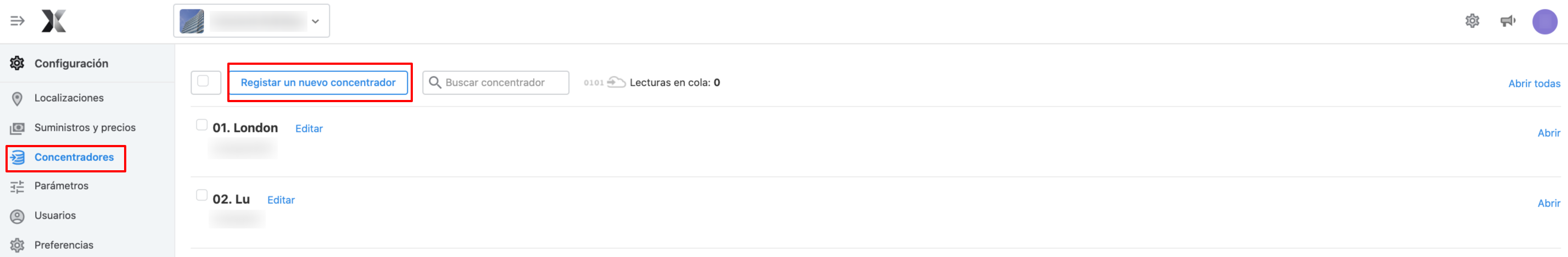

- Una vez dentro, pulse en "Concentradores":
- Seleccione "Registrar nuevo concentrador":

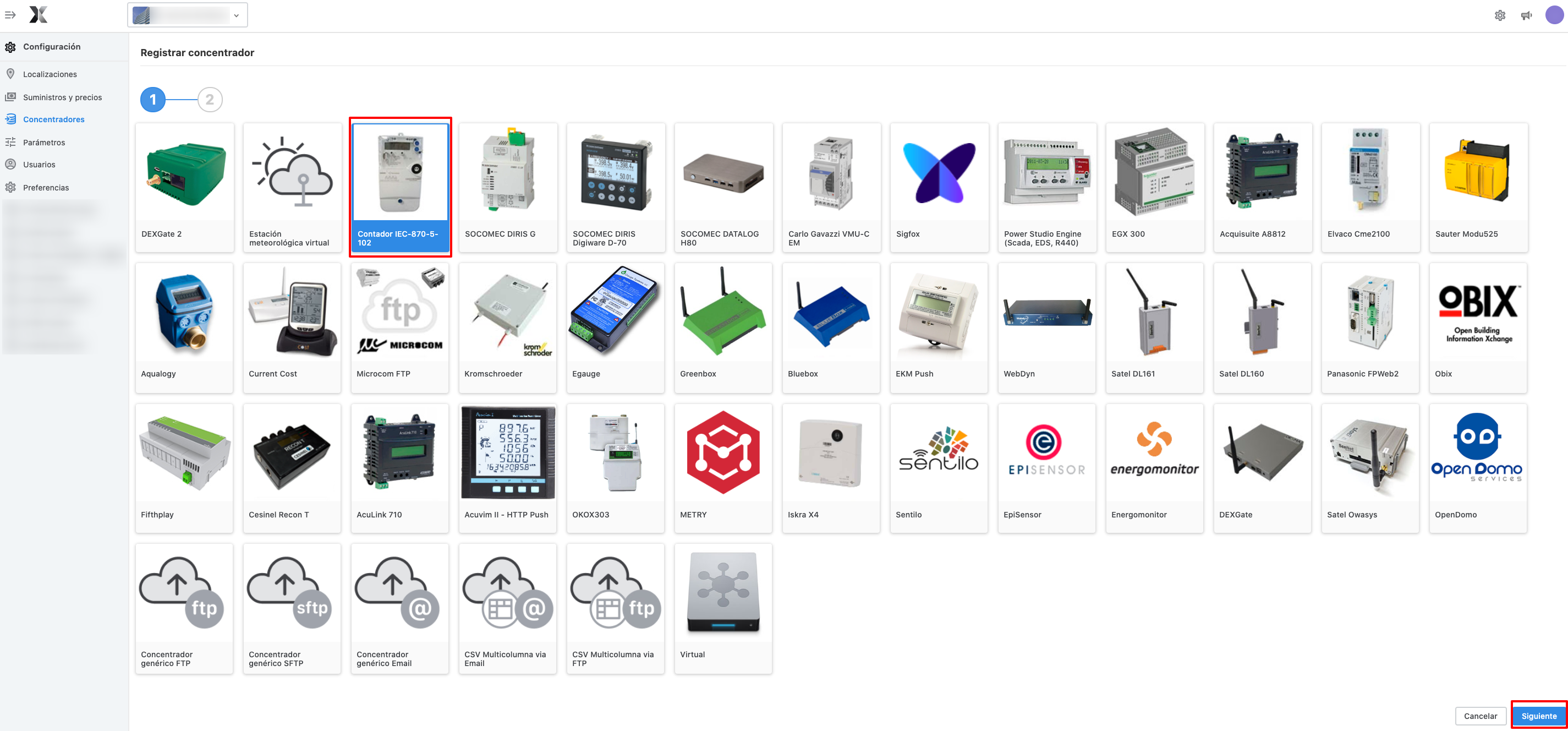

- Elija "Contador IEC 870-5-102" y haga click en "Siguiente":

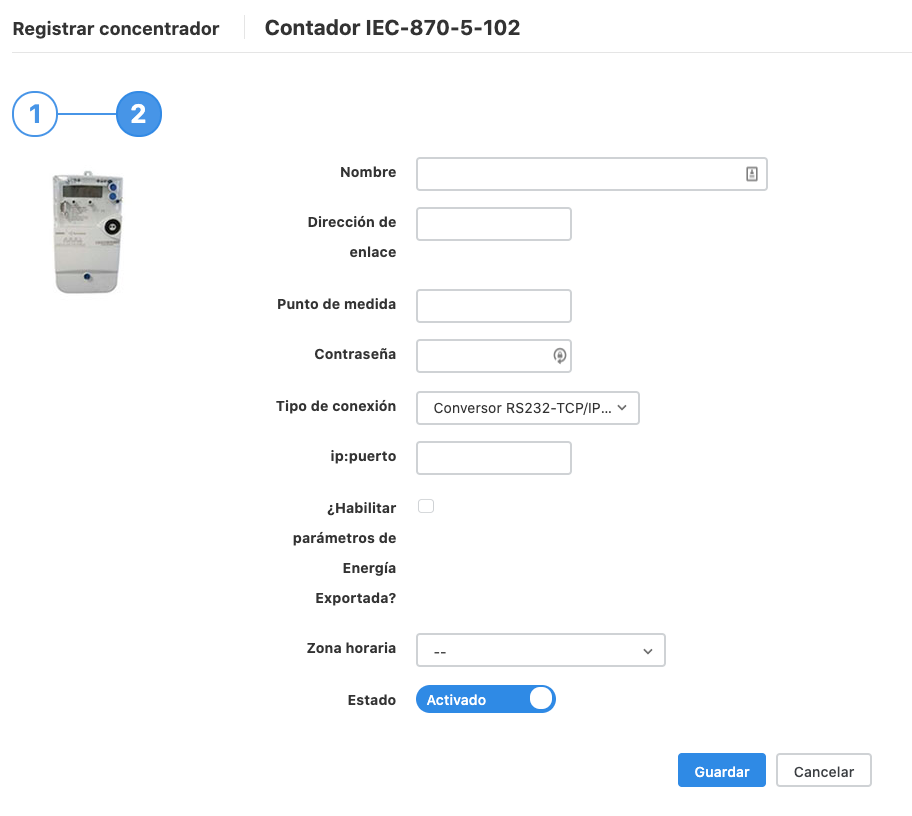

- Rellene el formulario con la información de su contador. Es necesario obtener los datos o bien del contador o bien de su compañía eléctrica (todos los parámetros excepto la contraseña se pueden obtener directamente desde el menú del contador, lea el manual de instrucciones del mismo para más información):
- Dependiendo de la configuración elegida el sistema le pedirá un código de activación. Llame a su comercial para obtener el suyo
Intentos
En el caso de que el IEC esté configurado para transferencia de datos por telellamada y pierda conexión en algún momento, se intenta contactar 3 veces al día con él hasta que el problema se soluciona.
Cuando se establece conexión de nuevo, el IEC puede recuperar hasta 1 semana de datos.
2. Lectura de contador fiscal IEC-870-5-102
La Plataforma de DEXMA puede mostrar datos de contadores fiscales IEC 870-5-102.
Para la lectura de este tipo de contadores existen varios métodos, que utilizando el protocolo IEC 870-5-102, descargan la información directamente de la base de datos del contador.
Protocolo IEC-870-5-102:
Permite la comunicación en España con cualquier contador fiscal de potencia mayor a 15 kW, mediante la utilización de este protocolo de comunicación serie.
Todos los contadores fiscales que siguen el protocolo IEC 870-5-102 tienen características muy similares, pudiéndose diferenciar las siguientes partes:
Métodos de adquisición de datos de contador fiscal IEC 870-5-102:
1) Lectura en tiempo real (cada 15 min):
– Modem GPRS de DEXMA (requiere tarjeta SIM)
– Conversor TCP/Serie Cliente de DEXMA
– DEXGate2
Conexión del hardware escogido al contador mediante puerto RS232 o puerto infrarrojo
*Estos metodos de inserción a tiempo real, ya no están disponibles dado que el hardware ya no está disponible y no se dá servicio de soporte.
2) Lectura a intervalos (cada 24 horas):
– Llamada de datos (requiere contratar a DEXMA servicio RTC para ese contador)
– Conversor TCP/Serie Servidor
Conexiones remotas al modem de compañía instalado
3) Lectura puntual (históricos)
– Software de DEXMA: LinkIEC
Conexión del PC al contador mediante puerto RS232 o puerto infrarrojo.
Además, existen unas sondas compatibles con LinkIEC que pueden facilitar mucho la comunicación y son distribuidas por algunos de nuestros partners.
3. Obtener los datos de configuración de un Contador IEC-870-5-102

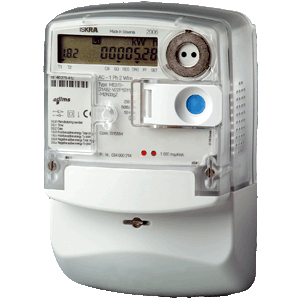

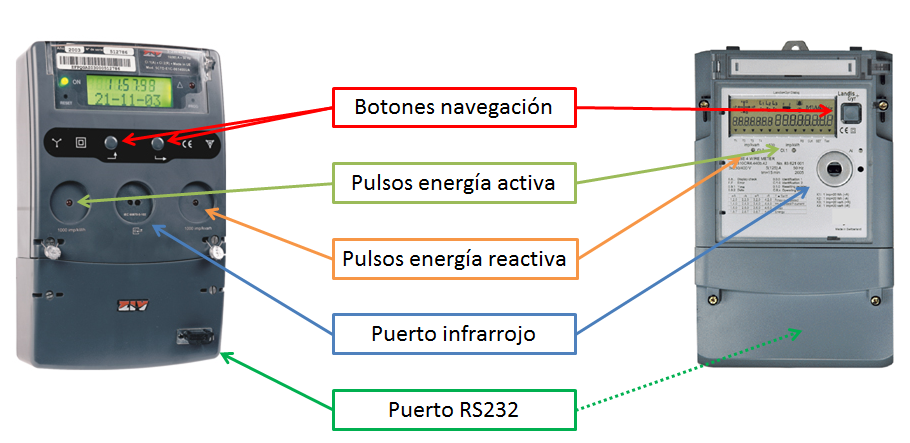

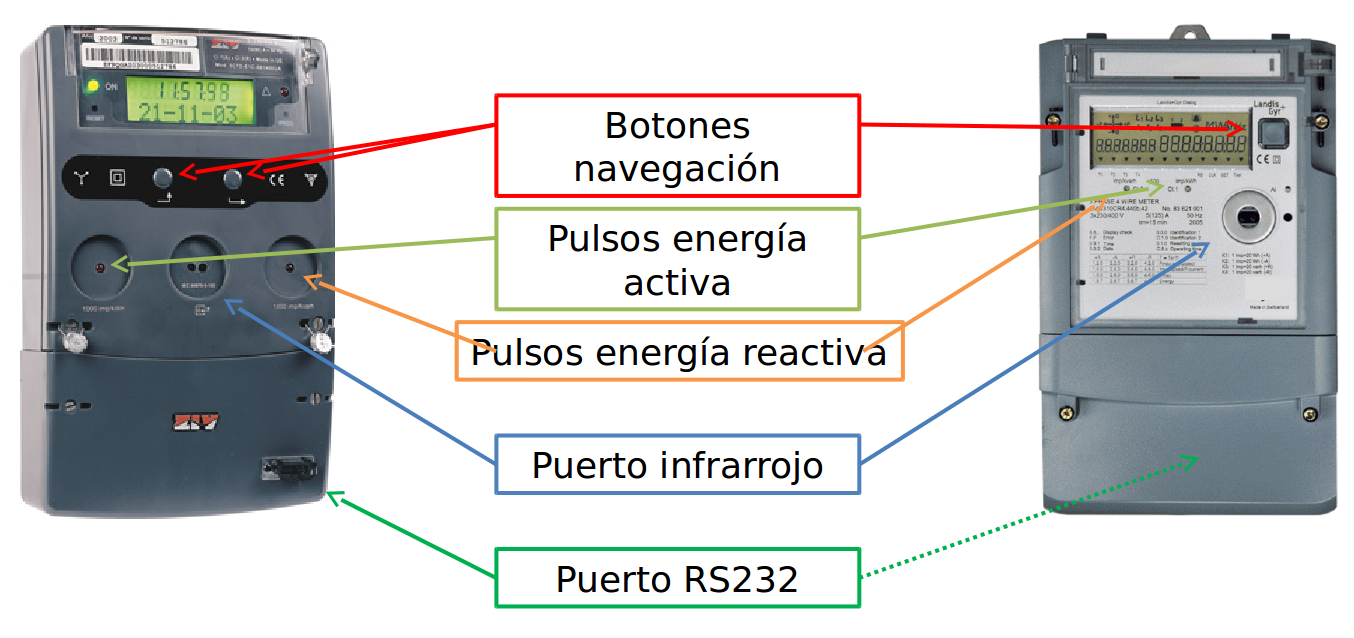

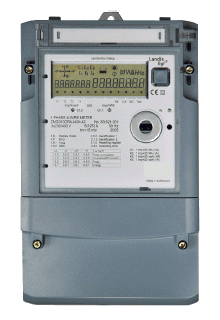

Los contadores IEC-870-5-102 constan de una pantalla de visualización, botones de navegación, un emisor de pulsos visibles para energía activa y otro para reactiva, un puerto infrarojo de comunicaciones y un puerto serie de comunicaciones.
La ubicación de estos elementos podrá variar en función del fabricante y modelo.
La estructura de un contador IEC-870-5-102 es la siguiente:
El menú de los contadores siempre sigue la misma estructura. Se trata de un menú anidado, con secciones, cada una de ellas con sus respectivos valores.
Utilizando los botones de navegación podemos ir a obtener los campos que nos interesan.
Para poder realizar una lectura correctamente es imprescindible obtener la velocidad y paridad del puerto de comunicaciones a usar, ya sea el óptico o el serie y la dirección de enlace y el punto de medida. Es muy importante asegurarnos que usamos la velocidad y paridad del puerto que vamos a usar, puesto que para un mismo contador puede variar del puerto serie eléctrico al puerto serie óptico. Todos estos parámetros están disponibles en el menú del contador.
Obtener los datos
En el menú del contador podremos obtener la velocidad y paridad del puerto de comunicaciones.
- La velocidad siempre será un múltiplo de 1200.
- La paridad puede ser par (P o E), impar (I o O) o ninguna (N).
- El punto de medida puede ser cualquier valor entre 1 y 65535, el valor más habitual es 1.
- La dirección de enlace también puede ser cualquier valor entre 1 y 65535, su valor más habitual es 1.
Sin embargo, la contraseña no la podremos obtener desde el menú y puede tener más de cuatro mil millones de valores posibles. Como obtener la contraseña:
- Buscar la etiqueta de la distribuidora
- Llamar a la distribuidora
- Usando el software linkIEC de DEXMA
Secciones Importantes
L45: Parámetros de comunicaciones:
- 0.00.0: Velocidad y formato puerto óptico
- 0.00.1: Velocidad y formato puerto serie
L46: Identificadores:
- 0.00.5: Dirección de enlace
- 0.00.6: Dirección del punto de medida
¿Cómo acceder a estas secciones?
- Clicar en el botón de Navegación para iniciar al contador del modo automático
- Mover hasta que salga "info." o "información"
- Entrar. Aparecerá L40 Indicadores
- Mover hasta llegar al menú L46 Identificadores
- Entrar
- En este menú aparecerá el código 0.00.5 (Dirección de enlace)
- Mover una vez para obtener el 0.00.6 (Dirección del punto de medida)
4. Modem GPRS para lectura de contador
Conexión entre el modem y el contador
Para conectar un modem GPRS a un contador 870-5-102 (únicamente disponible en territorio español), siga el siguiente diagrama:
Comentarios:
- Es muy importante insertar la tarjeta SIM antes de alimentar el módem
- El cable RS232 es macho-macho 1-1 (pin a pin)
- El número de teléfono de la SIM debe corresponder a una única tarjeta sim. El uso de servicios multisim en los que un número es compartido por distintas sims causará problemas de configuración en los equipos.
Configuración del modem GPRS MTX-65i
1) Requisitos
- Disponer de un ordenador con conexión a Internet
- Disponer del cable de corriente del módem GPRS
- Disponer del cable de USB a mini-USB
- Retirar la SIM antes de iniciar el procedimiento
2) Comprobación de versión y retirada de SIM

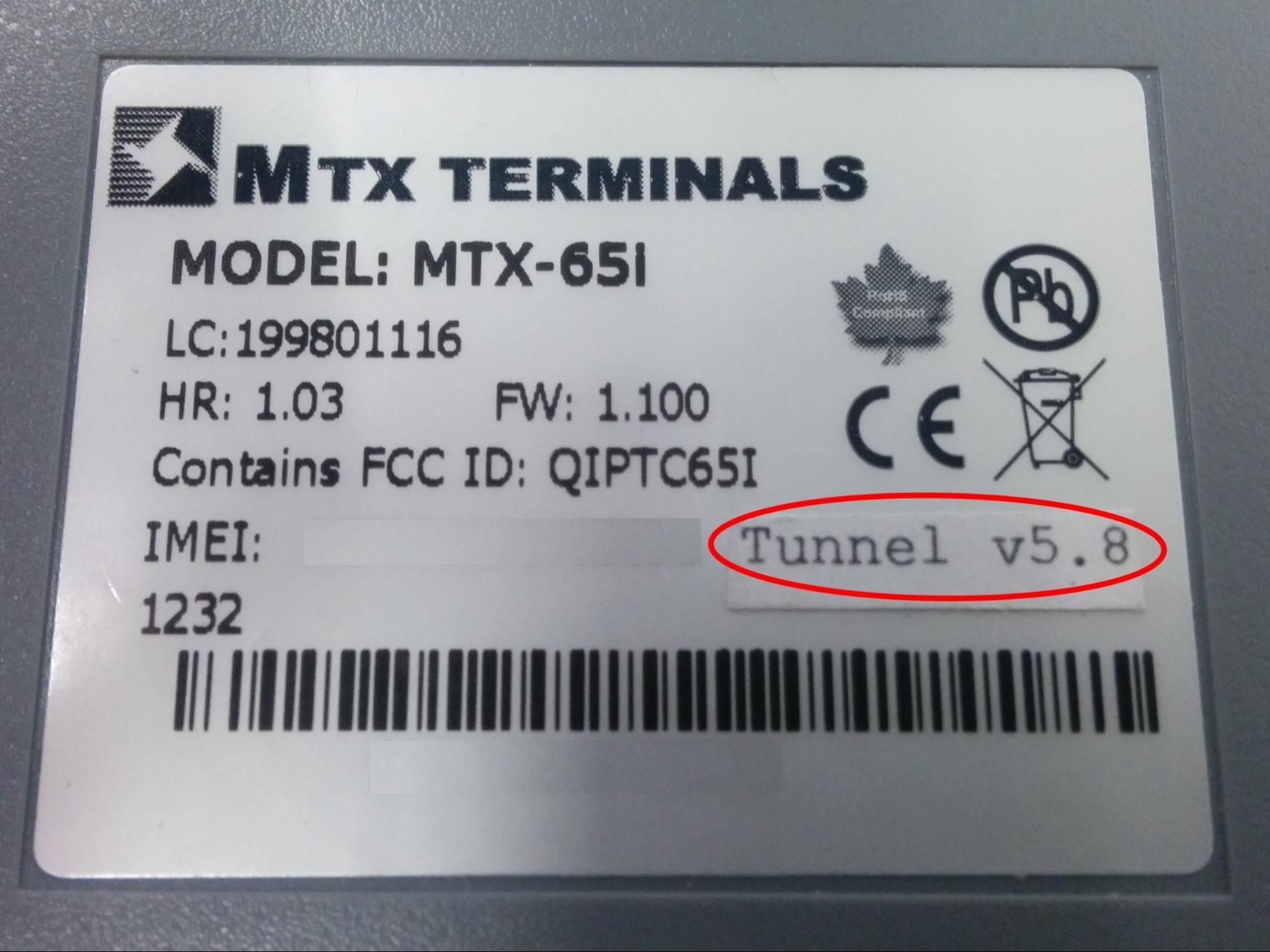

Observe la etiqueta de la parte posterior de su módem GPRS MTX-65i para conocer qué versión del dispositivo posee. Esta información la encontrará tras la palabra “Tunnel”, en una pequeña etiqueta.
Una vez conozca la versión, proceda a retirar la tarjeta SIM de su equipo para poder llevar a
cabo la reconfiguración con éxito.
3) Descarga de archivos necesarios
Descargue los ficheros requeridos para configurar su dispositivo del siguiente link. Tras la descarga, descomprima el fichero .zip en un directorio. Asegúrese de saber en qué lugar se descomprime. Si su versión es la v5.x, en cierto momento del proceso deberá usar los ficheros contenidos en la carpeta Tunnel v5.x. Por el contrario, si posee la versión v7.x, usará los contenidos en la carpeta Tunnel v7.x.
4) Instalación de Mes
Instale el software Mes en su equipo. Para ello acceda a “Installer”, dentro de la carpeta “Mes” y haga click en el fichero ejecutable de su interior.
5) Instalación de drivers

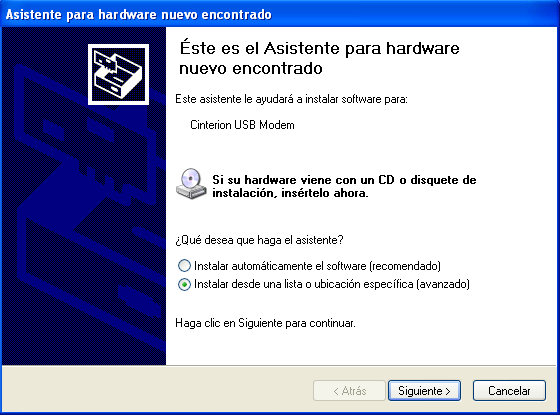

En primer lugar es muy importante que la tarjeta SIM se retire del módem, de lo contrario no podrá configurar el dispositivo. A continuación, conecte su MTX-65i a la corriente y a un puerto USB de su ordenador mediante el cable de USB a miniUSB. Hecho esto, le aparecerá el “Asistente para hardware nuevo encontrado”.

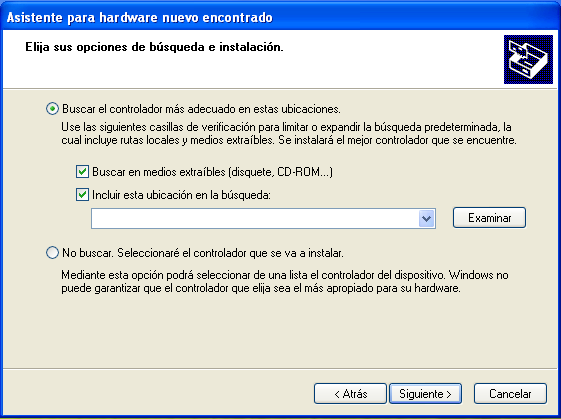

En el asistente, seleccione la opción “Instalar desde una lista o ubicación específica” y “Siguiente”. Ahora deberá seleccionar las opciones “Buscar el controlador más adecuado en estas ubicaciones” y “Incluir esta ubicación en la búsqueda”.
Tras habilitar las opciones esmentadas, pulse “Examinar” y seleccione la ubicación de la carpeta “Drivers MTX-65i” que ha descargado al principio de esta guía. Al pulsar “Siguiente” se instalaran los drivers en su ordenador.
6) Acceso al módem
Llegado a este punto, al acceder a Mi PC verá un dispositivo llamado “Module”. Pulse con el botón DERECHO el dispositivo “Module” y seleccione “Propiedades”. Hecho esto se le mostrará una ventana con las propiedades de Module. Haga click en la segunda pestaña llamada “Port”, seleccione el puerto COM que le aparezca y pulse Aceptar. Si le aparecen varios puertos COM disponibles, le recomendamos desconectar temporalmente otros dispositivos conectados al PC, como impresoras u otros.

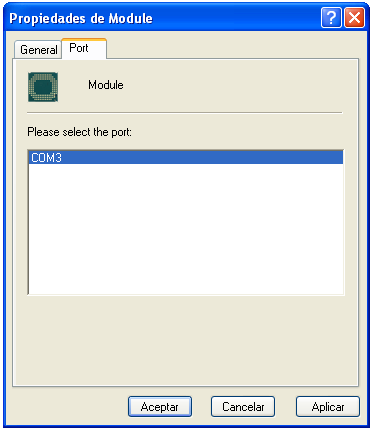

Finalmente haga doble click en Module y otra vez doble click en “Module Disk (A:)”. Se le abrirá una carpeta con los ficheros que contiene su módem MTX-65i.
7) Configuración de los datos del operador de su tarjeta SIM (solo para usuarios de SIMs que no sean DEXMA)
Los archivos de configuración del MTX65i deben incluir la información del APN, LOGIN y PASSWORD que le deberá proporcionar el operador de su tarjeta SIM.
Una vez haya conseguido estos datos, deberá introducirlos en los ficheros de configuración correspondientes a la versión de Tunnel de que disponga su módem:
Nota: En caso de que sea una SIM de 3s cambiar siempre la APN.
- Tunnel 5.x:
Dentro de la carpeta “MTX-65i configuración” encontrará la carpeta llamada “Tunnel v5.x” y en su interior el archivo llamado “MTXTunnel.jad”.
Para editar el contenido de este archivo “MTXTunnel.jad”, es posible que requiera un editor de texto compatible o cambiar la extensión del archivo a “.txt” mientras realiza los cambios.
Dentro del archivo observará las siguientes líneas, en las que debe sustituir los asteriscos (******* ) por los datos que le proporcione su operador.
GPRS_auto: off
GPRS_apn: *******
GPRS_login: *******
GPRS_password: *******
GPRS_timeout: 0
GPRS_DNS: 8.8.8.8
Si lo desea puede sustituir la IP del servidor DNS por la recomendada por su operador. El resto de líneas del archivo debe dejarlas como están.
Si ha necesitado cambiar la extensión del archivo, recuerde volver a guardar el archivo con la extensión correcta “MTXTunnel.jad”
- Tunnel 7.x u 8.x:
Dentro de la carpeta “MTX-65i configuración” encontrará la carpeta llamada “Tunnel v7.x_8.x” y en su interior el archivo llamado “config.txt”.
Al editar el archivo de texto “config.txt” observará las siguientes líneas, en las que debe sustituir los asteriscos (******* ) por los datos que le proporcione su operador.
GPRS_auto: off
GPRS_apn: *******
GPRS_login: *******
GPRS_password: *******
GPRS_timeout: 0
GPRS_DNS: 8.8.8.8
Si lo desea puede sustituir la IP del servidor DNS por la recomendada por su operador. El resto de líneas del archivo debe dejarlas como están.
8) Sustitución de archivos
Finalmente, inserte los ficheros de configuración en su módem. Dependiendo de la versión que disponga deberá insertar unos ficheros u otros. Si su versión es la v5.x, usará los ficheros contenidos en la carpeta Tunnel v5.x. Por el contrario, si posee la versión v7.x u 8.x, usará los contenidos en la carpeta Tunnel v7.x_8.x.
Para insertar los ficheros simplemente copie los ficheros de la carpeta que le corresponda y péguelos dentro de “Module Disk (A:)” junto a los otros archivos ya existentes. Posiblemente le aparecerá un aviso preguntándole si desea sobrescribir ciertos archivos. Si aparece, deberá aceptar que se sustituyan para que los ficheros se copien al módem correctamente.
Hecho este procedimiento ya tendrá su módem preparado para funcionar con su nueva tarjeta SIM.
Recuerde que es muy importante que se asegure que la tarjeta introducida no tiene el PIN activado. Si tiene cualquier problema a lo largo de la guía no dude en contactar con nosotros en support@dexma.com.
Cambiar la paridad y velocidad del módem
El contador y el módem deben ir a la misma velocidad y paridad. En el siguiente artículo se explica cómo obtener dichos parámetros del contador. En el caso de querer cambiar la paridad y velocidad, deberemos enviar los 3 siguientes SMS al módem:
- Cambiar la paridad del módem (indique even, odd o none dependiendo del caso correspondiente)
- MTXTUNNEL AT^MTXTUNNEL=
SETPARAM,COMM_parity,none
- MTXTUNNEL AT^MTXTUNNEL=
- Cambiar la velocidad del módem:
- MTXTUNNEL AT^MTXTUNNEL=
SETPARAM,COMM_baudrate,38400
- MTXTUNNEL AT^MTXTUNNEL=
- Reiniciar el módem. Este mensaje debe enviarse tal cual aparece:
- MTXTUNNEL AT+CFUN=1,1
El módem responderá con un OK a los 2 primeros mensajes si todo ha ido de manera correcta.
Calidad de la señal
Para saber la cobertura correspondiente a nuestro módem, deberemos enviar el siguiente mensaje:
MTXTUNNEL AT+CSQ
El módem nos responderá con el valor de cobertura correspondiente:
- Si dicho valor se encuentra entre 0 y 10 -- no hay cobertura suficiente
- Si dicho valor se encuentra entre 10 y 20 -- puede ser que conteste, pero la cobertura es intermitente
- Si dicho valor se encuentra entre 20 y 30 -- perfecto, tenemos suficiente cobertura
Activación CSD ( ÚNICAMENTE PARA MTX_TUNNEL v7.11 O SUPERIOR )
Para activar las llamadas CSD debe enviar los siguientes SMS:
- Modificar el parámetro CSD:
- MTXTUNNEL AT^MTXTUNNEL=SETPARAM,CSD_
enabled,on
- MTXTUNNEL AT^MTXTUNNEL=SETPARAM,CSD_
- Reiniciar el módem:
- MTXTUNNEL AT+CFUN=1,1
ATENCIÓN:
Algunos contadores como el ZIV 5CTD no pueden usar simultáneamente el puerto RS232 y el puerto óptico. Si hay otro equipo usando alguno de los puertos puede causar problemas en la adquisición de datos del contador.
Configuración adicional
Si necesitas modificar más parámetros en el modem, como el APN, puedes hacer conectando tu PC/Mac directamente via cable mini-USB y editando el fichero config.txt
(ver archivo adjunto: Guia_puesta_marcha_rápida_modemGPRS)
5. Activar lecturas de cierres en contador fiscal IEC-870-5-102
Una vez activadas las lecturas de contador y cierres se generan automáticamente 7 dispositivos nuevos. Uno para las lecturas mensuales acumuladas y otros 6 para las lecturas mensuales acumuladas en cada periodo. Las respectivas claves son:
Cierre
Cierre P1
Cierre P2
Cierre P3
Cierre P4
Cierre P5
Cierre P6
Los dispositivos se crean con un nombre de dispositivo igual que la clave, pero se puede modificar.
En todos los dispositivos las lecturas mensuales acumuladas se reciben para dos parámetros:
429 - Lectura absoluta de elecrticidad
430 - Lectura absoluta de reactiva
6. Activar lecturas diarias para energía exportada
Para activar las lecturas diarias para energía exportada, el procedimiento es el siguiente: Ir a Configuración > Concentradores. Seleccione el dispositivo IEC. En el menú observarás lo siguiente:

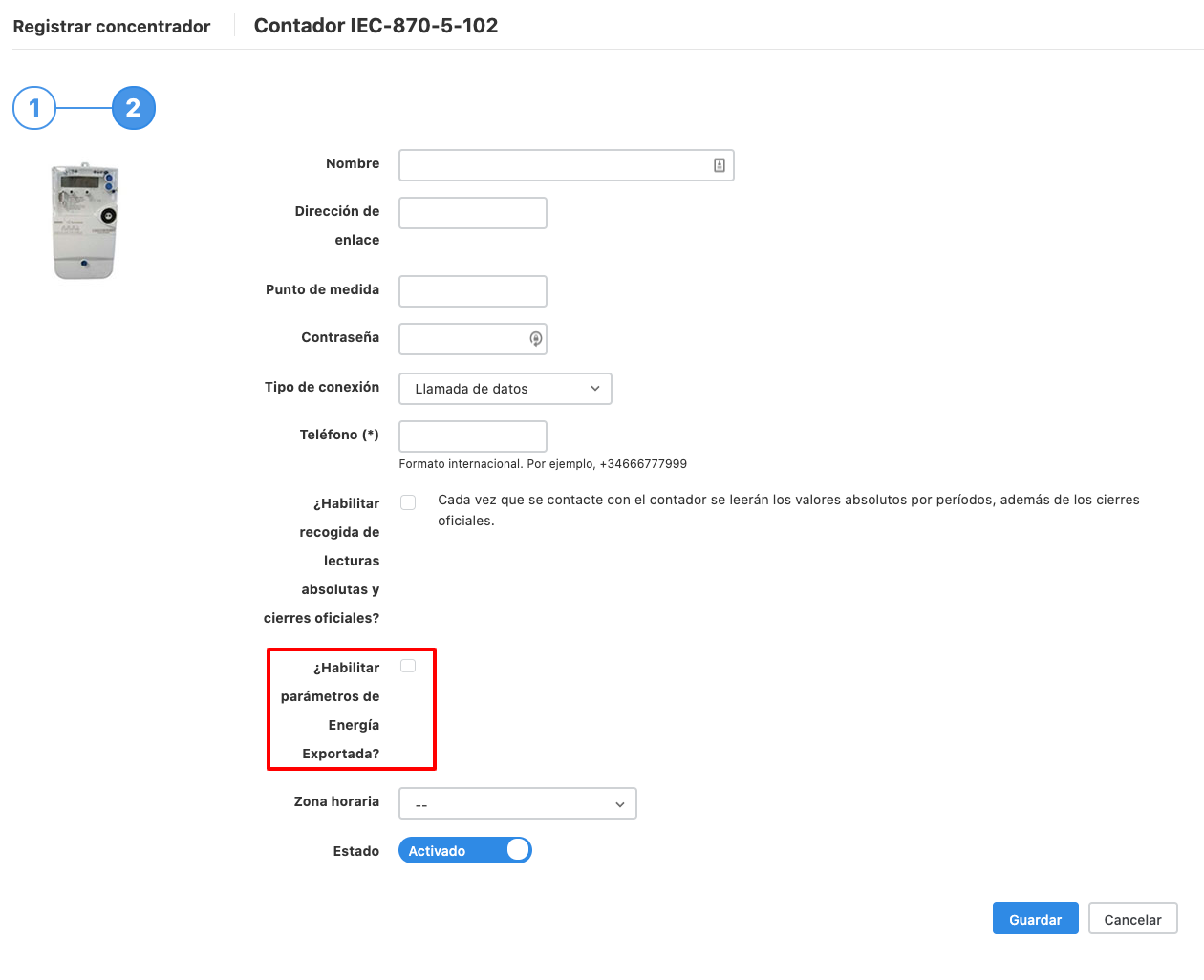

Seleccione la opción de: "Habilitar parámetros de Energía Exportada?"

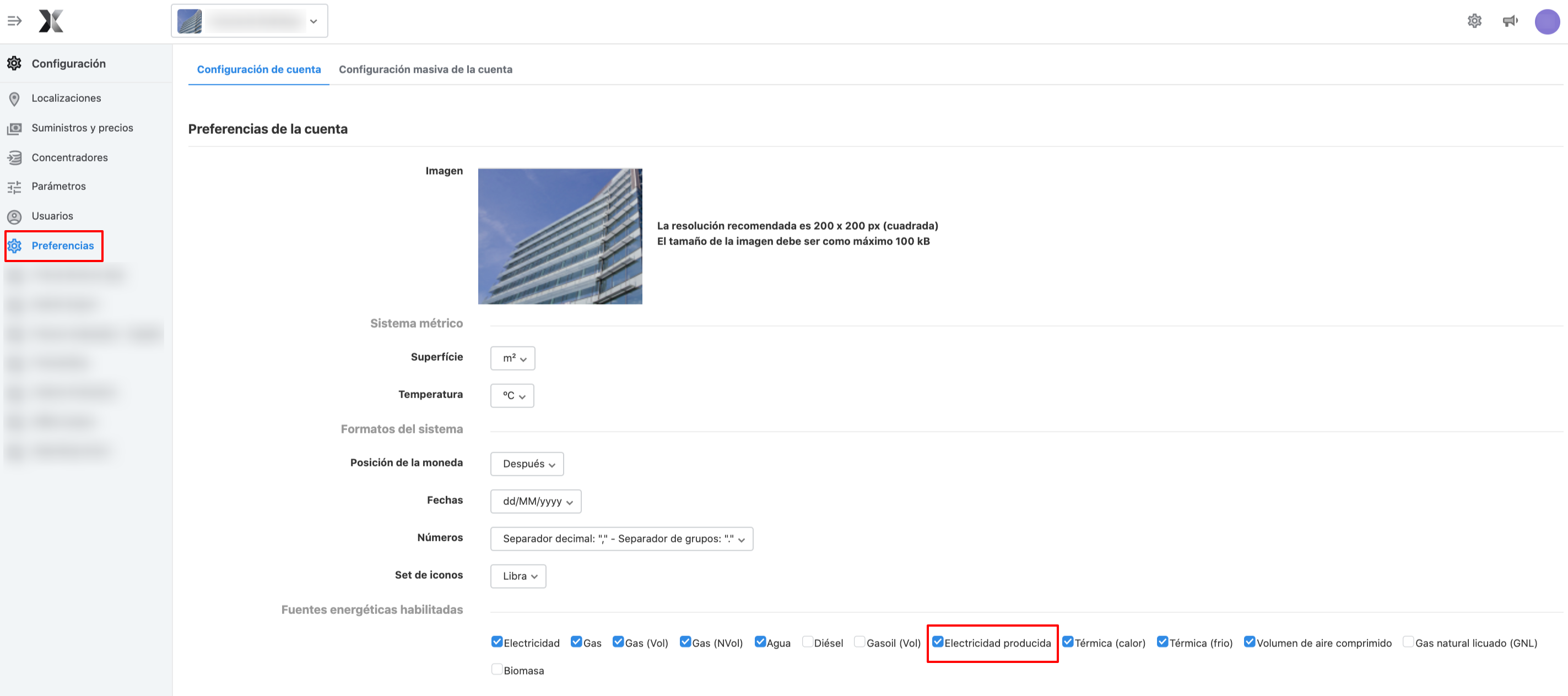

Una vez activadas las lecturas, en caso de que también quieras visualizar estos datos en la pantalla de Análisis, debes ir a Configuración > Preferencias > Fuentes energéticas habilitadas. Ahora seleccione la opción de Electricidad producida.

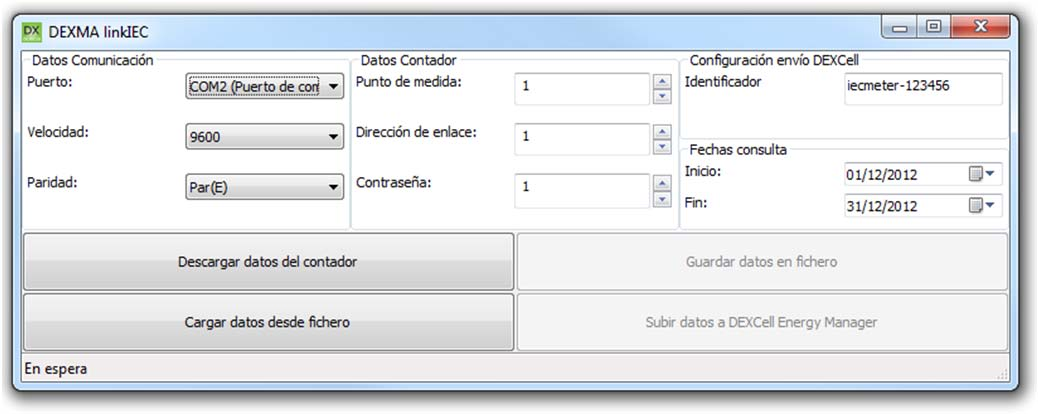

7. Guía rápida LinkIEC
LinkIEC es un software para la telelectura de contadores con el protocolo IEC 870-5-102. Este te permite descargar los datos directamente desde el contador y así poder subirlos directamente después a la Plataforma DEXMA.
Nuestros partners distribuyen también sondas ópticas, líderes en el mercado, comptaibles con el software.
A continuación encontrará un manual detallado sobre su uso.
LinkIEC funciona únicamente con el sistema operativo Windows.
(ver archivo adjunto: Guia_puesta_marcha_rápida_LinkIEC y linkIEC-1.3.8-Installer.zip)
8. Perle IOLAN-DS1
Primero de todo deberá registrar el concentrador en la Plataforma DEXMA y verificar que los datos son correctos a través del software LinkIEC. Una vez hecho esto, procedemos a la configuración de IOLAN-DS1.
Para la correcta configuración de este dispositivo, debe descargarse e instalar IOLAN DeviceManager v4.4 que encontrará en el siguiente enlace.

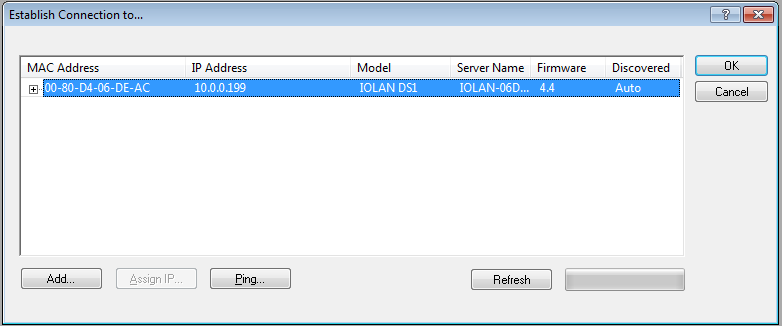

Establecer conexión. Seleccione la IP correspondiente y haga click en OK. La contraseña es: superuser.
Configuración:

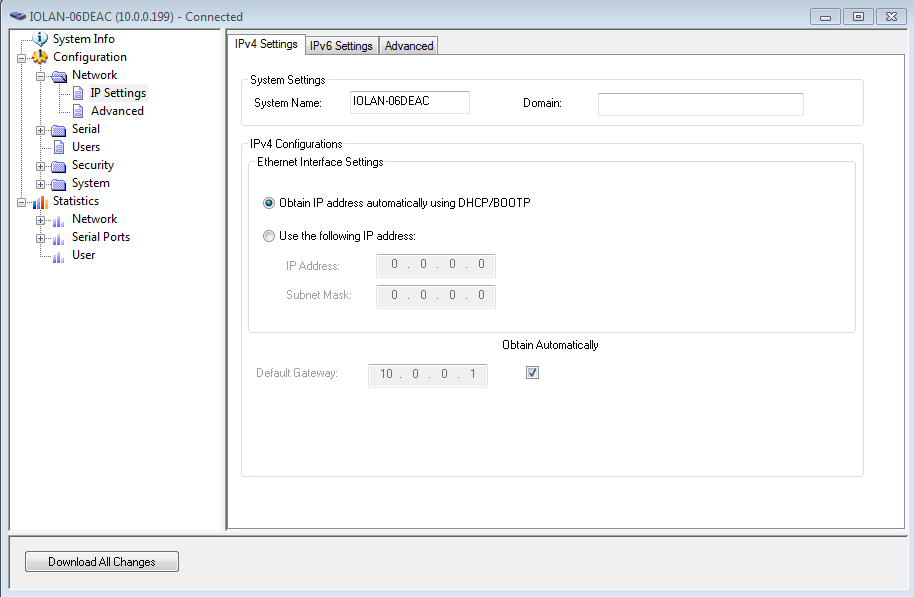

- Primero de todo diríjase a la pantalla de "Network" y sitúese en "IP Settings"
- En la pestaña de "IPv4 Settings" deberá determinar una IP estática o simplemente elegir una IP dinámica.
- Dentro de el apartado "Network" sitúese en la sección de "Advanced" y haga click en "Add".
- Host Name: introduzca el nombre que desee
- IP Address: 104.155.73.171 (introducir esta IP)

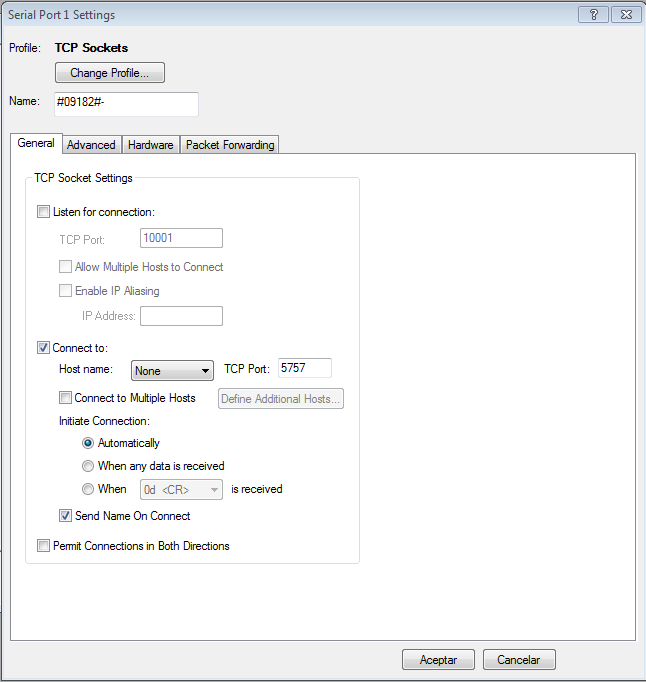

- Sitúase en el apartado "Serial" y acceda a "Serial Port". Haga click en "Edit".
- Haga click en "Change Profile" y seleccione "TCP sockets"
- En el apartado "Name" deberá escribir el valor de "Parámetros de conexión" de su concentrador en el siguiente formato: #VALOR#-.
- En la pestaña "General" deberá dejar las opciones tal y como aparecen en la siguiente imagen. En la zona "Connect to" deberá elegir el nombre del "host name" elegido en el apartado 2.

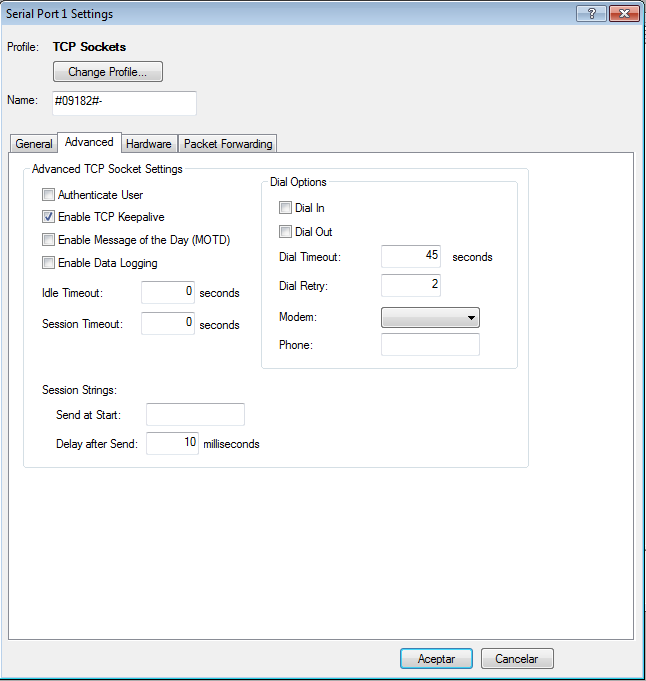

- En la pestaña "Advanced" siga la siguiente configuración:
- En la pestaña "Hardware" seleccione EIA-232 como "Serial Interface". Los parámetros de "Speed", "Data Bits", "Parity" las encontrará en su contador que ya habrá configurado en DEXMA. El resto de parámetros deberá dejarlos de la siguiente forma:

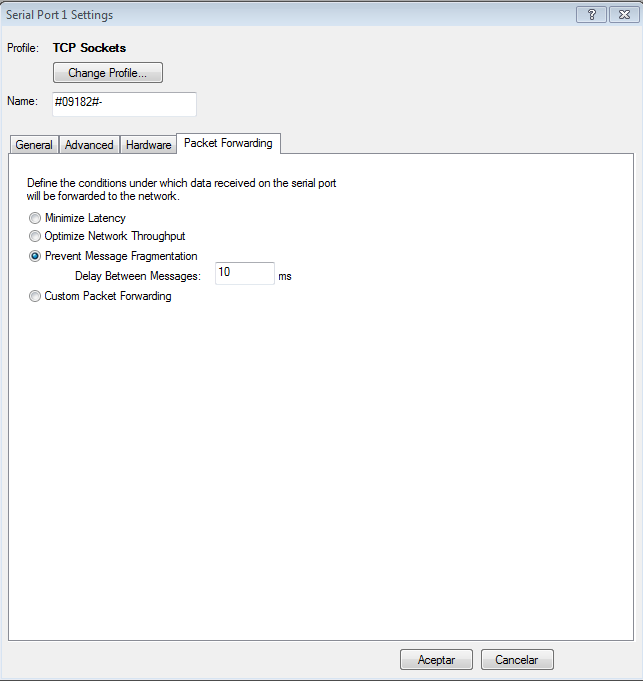

- En la pestaña "Packet Fordwarding" seleccione la opción "Prevent Message Fragmentation" con un "Delay Between Messages" de 10 ms.
- Haga click en "Download All Changes"
- Haga click en "Reboot IOLAN".
9. Smart Utility Meters
IEC 870-5-102
La Plataforma EM es compatible con el protocolo IEC 870-5-102. Aquí hay una guia en la que se explica como configurarlos.
Otros
Estamos trabajando para ofrecer soporte para IEC-62056-21 y DLMS. Si está interesado en usar estos protocolos u otros por favor contacte con nosotros en soporte@dexma.com
