En este artículo podréis encontrar una descripción del concentrador ISKRA X4-G2 y Cómo añadirlo a DEXCell Energy Manager.

ISKRA X4-G2 - Descripción



ISKRA X4-G2 integra un colector de pulsos, un "data logger" y un módem GSM en una sola unidad. Se pueden recoger datos de hasta cuatro emisores de impulsos sin potencial. EX X4-G2 está certificado para su uso en el ambiente ATEX zona 2 (Zona 2: presencia poco probable y por cortos periodos). La unidad funciona con baterías y puede funcionar hasta 10 años.

Añadir un ISKRA X4 a DEXCell Energy Manager

DEXCell Energy Manager es compatible con ISKRA X4. Para configurar correctamente el envío de datos a DEXCell Energy Manager, siga estos pasos:

Para configurar ISKRA X4 se necesita:
- X4Installer_1.22d (sólo para Windows)
- Sonda óptica USB
- Conexión a internet



1. Configuración en DEXCell Energy Manager

El primer paso es crear un nuevo Gateway ISKRA X4 en DEXCell EM:

  1. Acceda a www.dexcell.com con su usuario y contraseña
  2. Acceda a "Configuración" "Concentradores".
  3. Haga click sobre "Registrar nuevo concentrador"
  4. Seleccione el concentrador ISKRA X4 y haga click en "siguiente"
  1. A continuación, escriba un nombre descriptivo para su concentrador (Ej: Concentrador Edificio A) y copie el Numero de serie del ISKRA X4 en el capo "Número de serie". Después haga clic en guardar.


  1. A continuación, haga clic en editar y copie el Token del concentrador para introducirlo a posteriori en la configuración del IKRA.03_61bc2b5d3f4d7da4b32dac5e96f0a89f34b69340ce16403f79875cbf734c6a9c.png

2. Configuración con el ISKRA X4 Installer



  1. Conecte la sonda Óptica USB a su ordenador y compruebe qué puerto COM le asigna Windows.

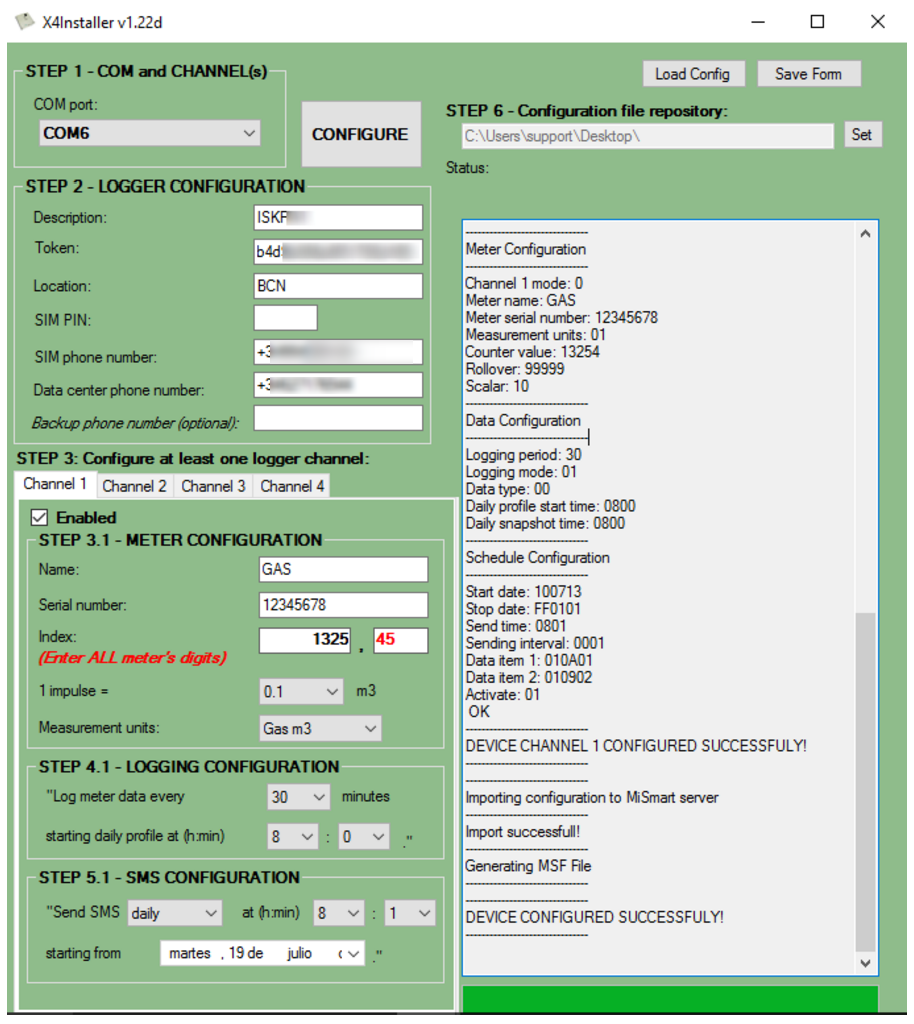

  2. Lance el instalador X4Installer
  1. Seleccione el puerto COM en STEP 1 de la imagen anterior
  2. Introduzca todos los campos en STEP 2 de la imagen anterior
    1. Descripción
    2. El token del concentrador en el campo "Token"
    3. Localización
    4. PIN de la SIM y número de teléfono de la SIM
    5. Teléfono del Centro de Datos: (+38630324624)
    6. Teléfono de Backup: (+38630313442)
  3. Configurar los diferentes canales de pulsos en STEP 3 de la imagen anterior:
    1. Introducir el nombre y número de serie del METER a leer
    2. Introducir Index (Valor acumulado actual del contador)
    3. Definer factor del impulso y unidades
  4. Seleccione la hora de inicio del perfil diario en STEP 4 de la imagen anterior (se recomienda configurar las 6:00)
  5. Seleccione la hora de envío del SMS en STEP 5 de la imagen anterior (se recomienda configurar las 6:01
  6. Seleccione dónde quiere guardar el fichero de configuración (.msf) en su ordenador en STEP 6 de la imagen anterior
  7. Introduzca la tarjeta SIM en el ISKRA X4 y conecte la batería
  8. Conecte la sonda óptica al ISKRA X4 y haga clic en CONFIGURE (compruebe que está conectado a internet en el momento de configurar)

  1. La configuración ha finalizado (DEVICE CONFIGURED SUCCESSFULLY)

 *NOTA: Revise las condiciones con su operador de SIM para comprobar el coste de los SMS al  Datacenter
 *NOTA: Los datos se vuelcan en DEXCell a las 8:30 AM CEST (una vez al día), por lo que si el SMS se envía después de esa hora, los datos llegarán al día siguiente a las 8:30 AM CEST
 *NOTA: Al configurar el dispositivo, la configuración debe ser enviada a un servidor externo por lo que es necesario disponer de conexión a internet.
