En este artículo aprenderás a utilizar la herramienta de Análisis Avanzado

Introducción

La funcionalidad de Análisis Avanzado te proporciona la libertad de crear el análisis que necesites en la Plataforma. Con ella puedes analizar distintas fuentes energéticas y otros parámetros, compararlos utilizando distintas frecuencias e incluso año tras año. También puedes visualizar grupos de dispositivos basados en los medidores de referencia de cada localización.

Más adeltante tienes también la opción de exportar esos análisis a un excel o a un informe personalizado.

Frecuencias disponibles

Las frecuencias disponibles en esta pantalla van desde 5min hasta anual.

Análisis Avanzado es, hasta ahora, la única funcionalidad de la Plataforma EM que te permite visualizar tus datos a una resolución anual.

También puedes visualizar tus curvas acumuladas, siempre y cuando sea esta la forma en que insertas los datos.

Parámetros disponibles

Los parámetros disponibles para seleccionar en Análisis Avanzado son todos los parámetros de la Plataforma, salvo únicamente los parámetros calculados. Esto significa que puedes comparar Fuentes Energéticas entre ellas y con Temperatura o Grados Día también.

Requerimientos

Para poder visualizar datos en Análisis Avanzado, necesitas antes un par de cosas:

  1. Mandar datos a la Plataforma EM
  2. Aceptar los dispositivos y datapoints generados cuando los datos son introducidos en la Plataforma.
  3. Asignar dichos dispositivos a su correspondiente localización

Eso es todo, ¡Ya está todo preparado para que puedas empezar a analizar!

¿Cómo funciona?

  1. Dirígete a la pantalla de Análisis Avanzado, dentro de la categoría de Análisis
  2. Crea un nuevo Análisis haciendo click en New Advanced Analytics
  3. Llámalo como quieras, se guardará directamente en la Plataforma (desaparece el botón de Guardar)
  4. Añade las Series de Datos al gráfico, que luego podrás editar

Llegados a este punto, hay 2 tipos de Series de Datos que puedes añadir:

Dispositivo único

Este tipo de Serie de Datos añade al gráfico un dispositivo único con el parámetro que desees.

Una vez seleccionados el parámetro y el dispositivo, solo necesitas seleccionar la resolución a la que deseas visualizar tu Serie de Datos (de basico anual).

Resolución b:  es la resolución que te permite visualizar datos acumulados.


También puedes aplicar los ratios que quieras a la misma Serie de Datos.

Una vez creada la Serie de Datos, puedes editarla posteriormente cuando lo desees.

Múltiples dispositivo

Este tipo de Serie de Datos crea un grupo de medidores de referencia bajo el nivel de jerarquía seleccionado en la configuración.

Puedes utilizar tanto el nivel de jerarquía como las tags de las localizaciones para crear estas Series de Datos agregadas.

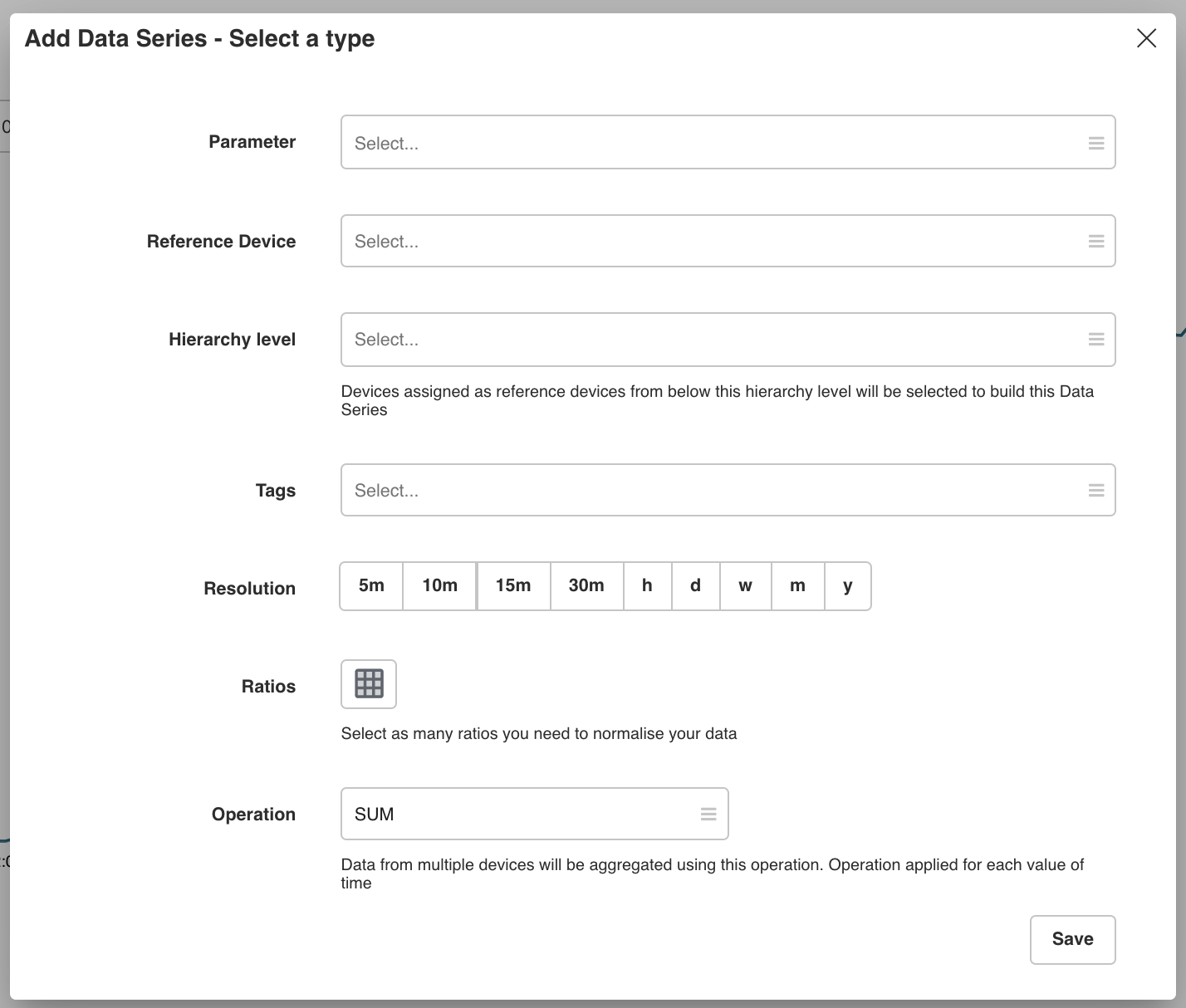

Una vez seleccionado el parámetro, el tipo de dispositivo de referencia, el nivel de jerarquía y las tags (opcionales), solo queda seleccionar la resolución a la que quieres visualizar las Series de Datos (de 5min a anual).


También puedes aplicar los ratios que desees a cada Serie de Datos y seleccionar la Operación que debe aplicar la Serie de Datos para agregar los múltiples dispositivos.

Una vez creada la Serie de Datos, puedes editarla posteriormente cuando lo desees.



Editar una Serie de Dato

Haciendo click en los 3 puntos a la derecha de la Serie de Datos puedes editarduplicareliminar la Serie de Datos.


Al editar puedes cambiar el nombre de la Serie de Datos y el parámetro, dispositivo, resolución y ratios aplicados.

Visualización de datos

Una vez la Series de Datos han sido añadidas correctamente a la consulta de Análisis Avanzado, la visualización por defecto va a ser toda en líneas, con las unidades por defecto y datos de los últimos 7 días.

Puedes modificar esto cambiando:

A parte de esto, hay 2 herramientas clave en esta sección que pueden ayudarte enormemente con tu análisis y reporte:

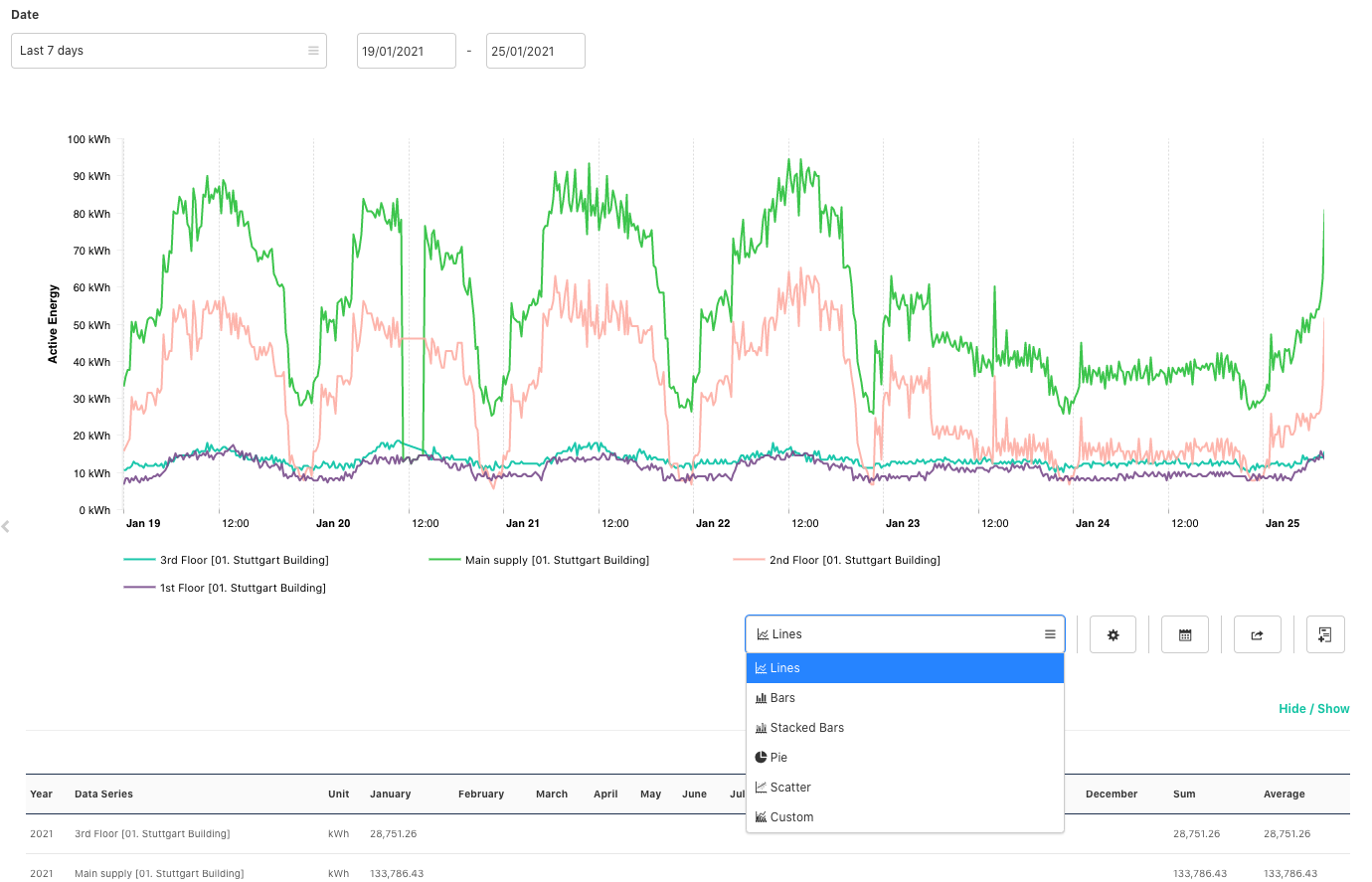

La visualización del gráfico

Líneas


Barras


Barras Apiladas

Las barras son agregadas en base a cada parámetro.
En la imagen bajo estas líneas, todos los dispositivos de Energía Activa son agregados sobre una única barra.



Personalizado

Este tipo de visualización te permite modificar la forma en que deseas visualizar cada dispositivo: en líneasbarrasbarras apiladas.

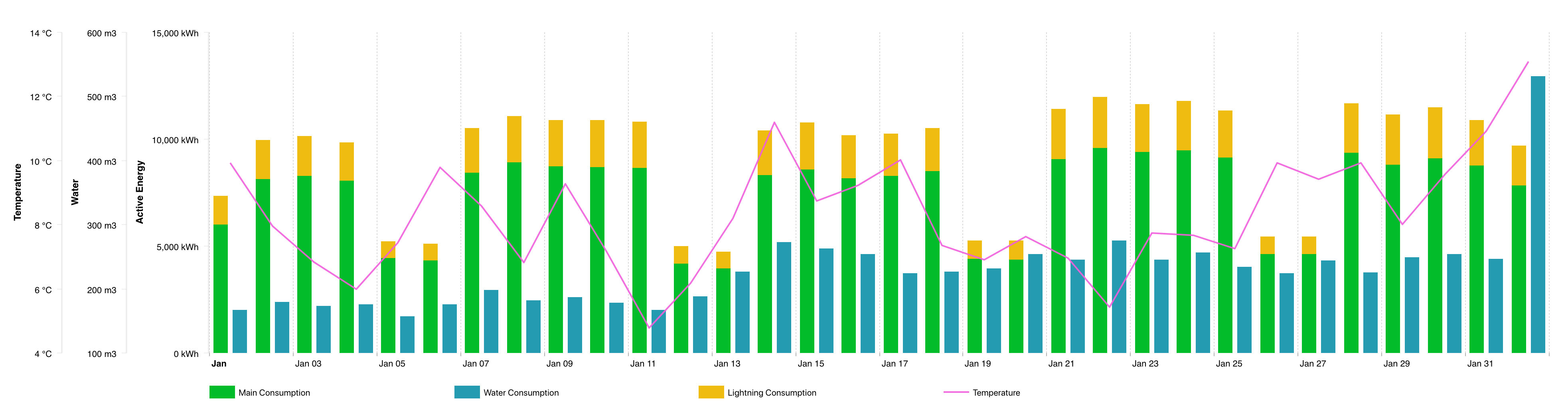

En la imagen bajo estas líneas podemos visualizar datos de agua en barras, electricidad en barras apiladas y temperatura en líneas.




Gráfico de dispersión

Este tipo de gráfico te permite visualizar un gráfico de dispersión basado en 2 dispositivos, previamente configurados, y obtener el coeficiente de Correlación y la fórmula de Regresión.






Configuración del gráfico

La configuración del gráfico cambia en función del tipo de visualización del mismo:

Gráfico de dispersión

Con este tipo de gráfico, en la configuración se define qué dispositivo debe estar asignado a qué eje (X o Y).
También puedes cambiar el color de los puntos y la línea que mostrará el gráfico.

Nota: Para que el gráfico de dispersión funcione, ambos dispositivos seleccionados deben tener la misma resolución.


Personalizado

Con este tipo de gráfico, en la configuración se define cómo se va a visualizar cada dispositivo: en Líneas, Barras o Barras apiladas.

Nota: Las Barras apiladas agregan los datos de los dispositivos que tienen el mismo parámetro.


Cualquier otro tipo de gráfico

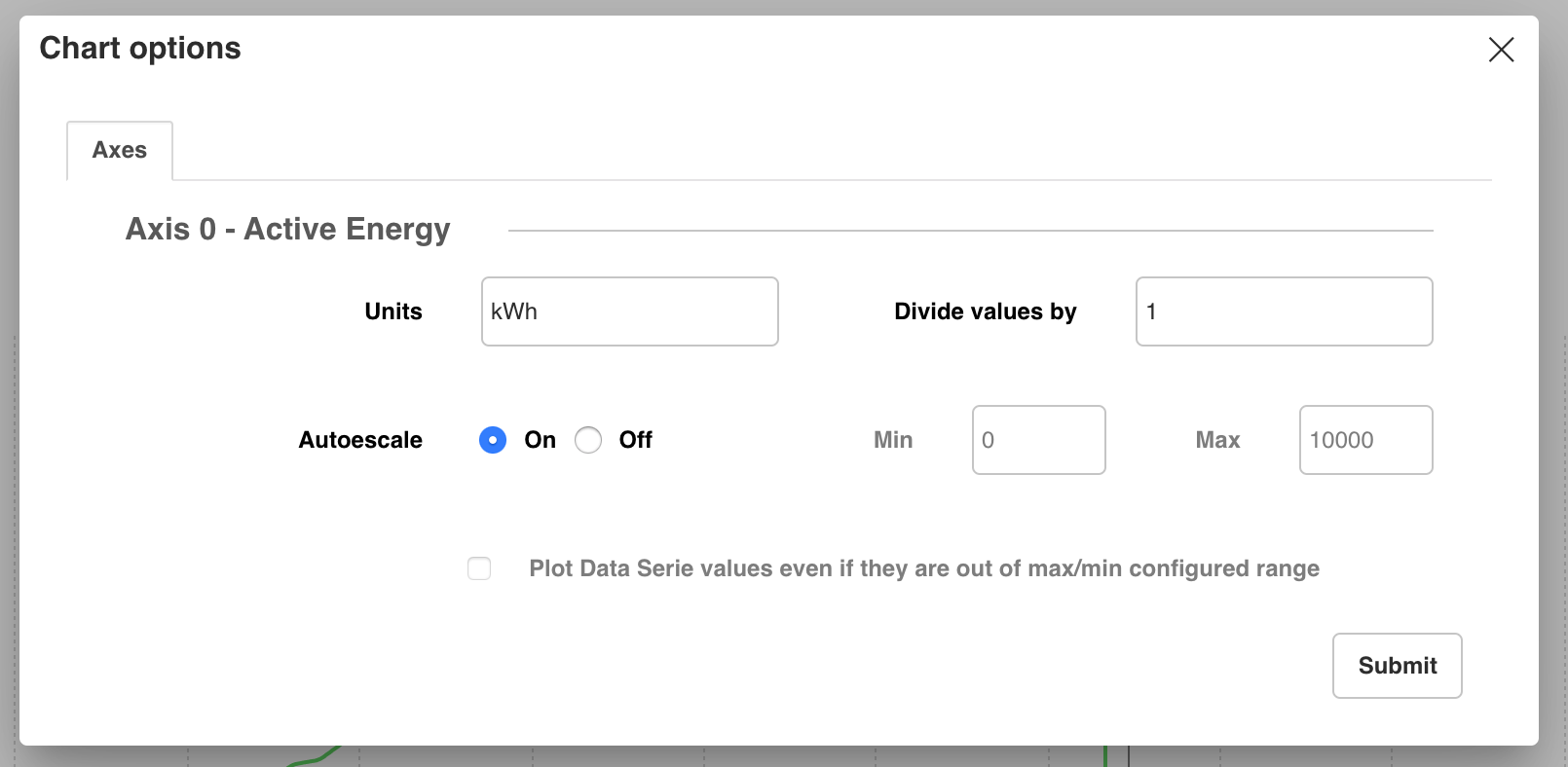

En el resto de visualizaciones, en la configuración puedes definir las unidades a mostrar en los ejes, por qué valor debería dividirse los datos (1 por defecto) y si deseas autoescalar el gráfico o configurar manualmente un valor mínimo y un máximo en caso de que lo necesites.

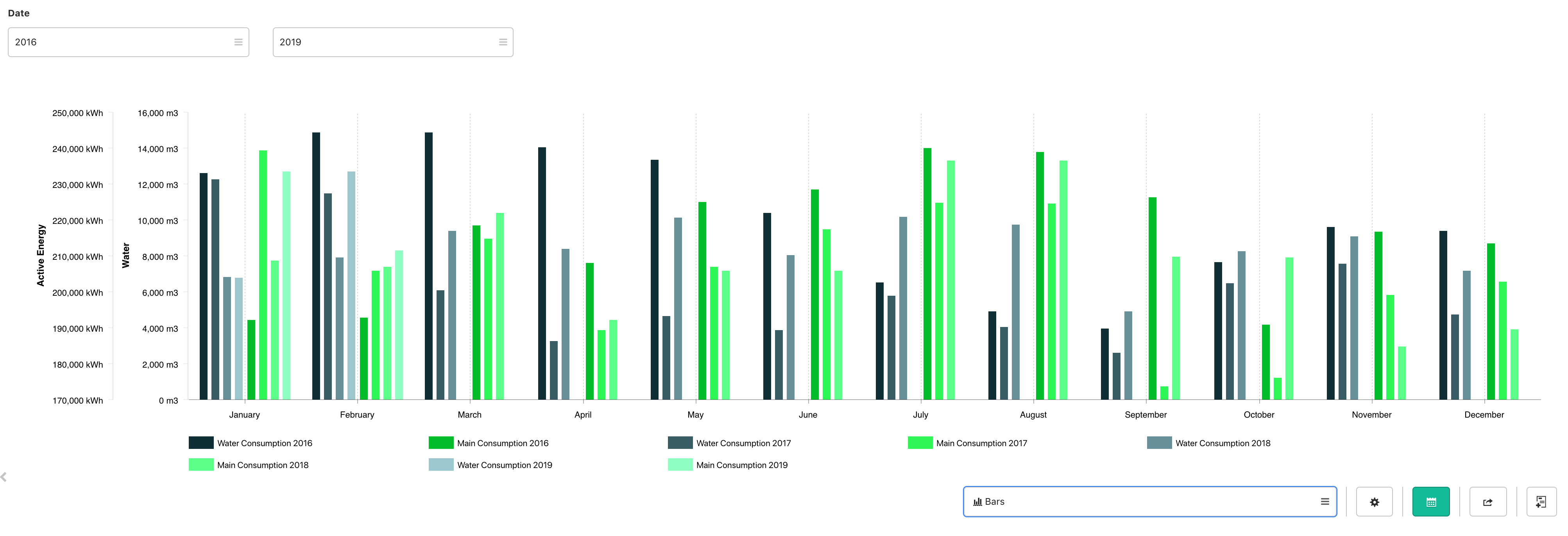

Comparación anual

Si tienes datos históricos, puedes comparar tus datos a través de los años con esta funcionalidad.

Sólo tienes que seleccionar Comparación Anual bajo el gráfico y luego seleccionar el rango de años que quieras comparar.


Tabla Resumen

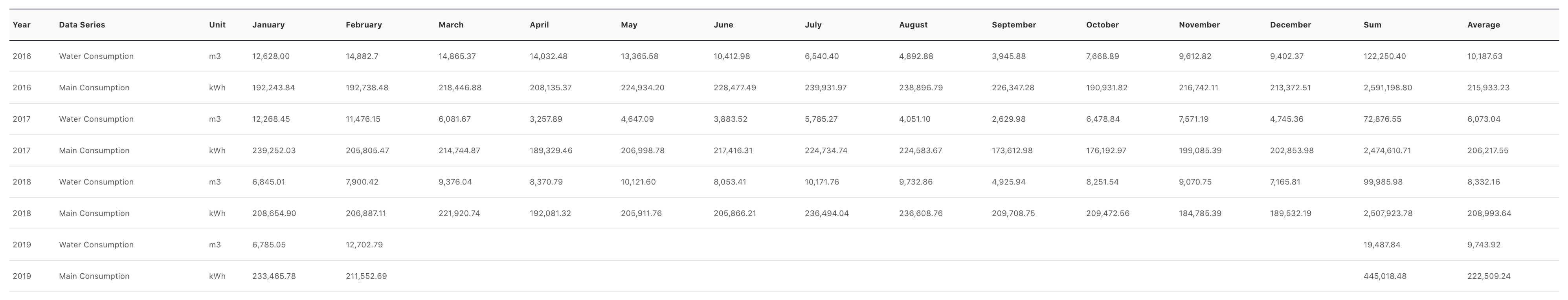

Bajo el gráfico, siempre podrás visualizar una Tabla Resumen anual, con los datos mensuales de todos tus dispositivos, la suma de los datos anuales y la media.




Exportación de datos

Compartir un Analisis

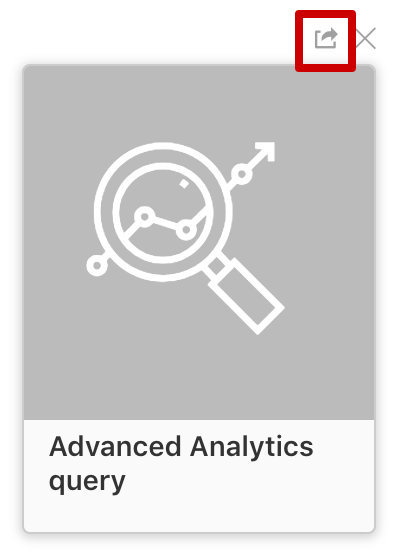

Desde la pantalla inicial de Análisis Avanzado (Análisis --> Análisis Avanzado) puedes compartir tu análisis con otros usuarios de la Plataforma EM haciendo click en el botón de compartir:

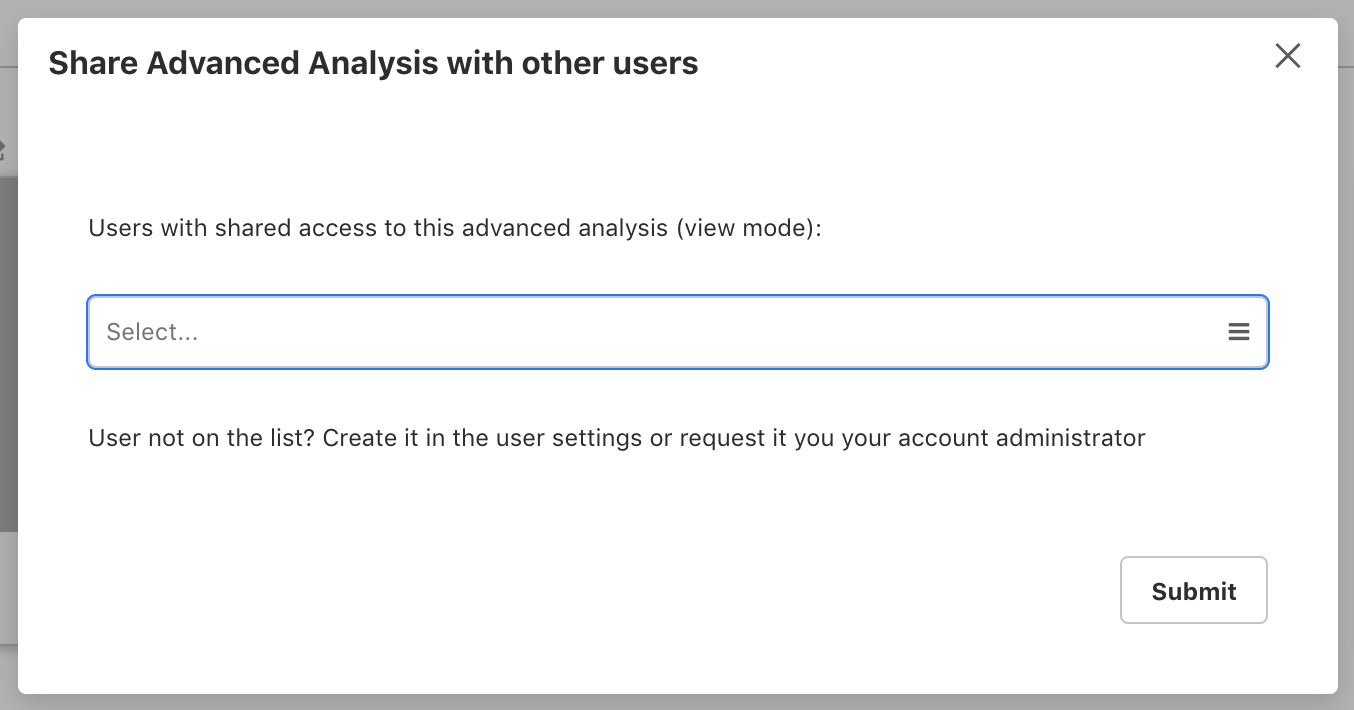

Al hacer click, aparece un menú para compartir la consulta, donde puedes escoger el usuario al que quieres invitar. Los usuarios invitados podrán visualizar tu Análisis pero no podrán editarlo.

Si el usuario no está en la lista, puedes crearlo en la configuración de usuarios o pedirlo a tu administrador de cuentas.


Exportar a un Informe Personalizado

Puedes exportartanto el gráfico como la tabla del Análisis Avanzado haciendo click en el icono de Añadir a informe bajo cada bloque.

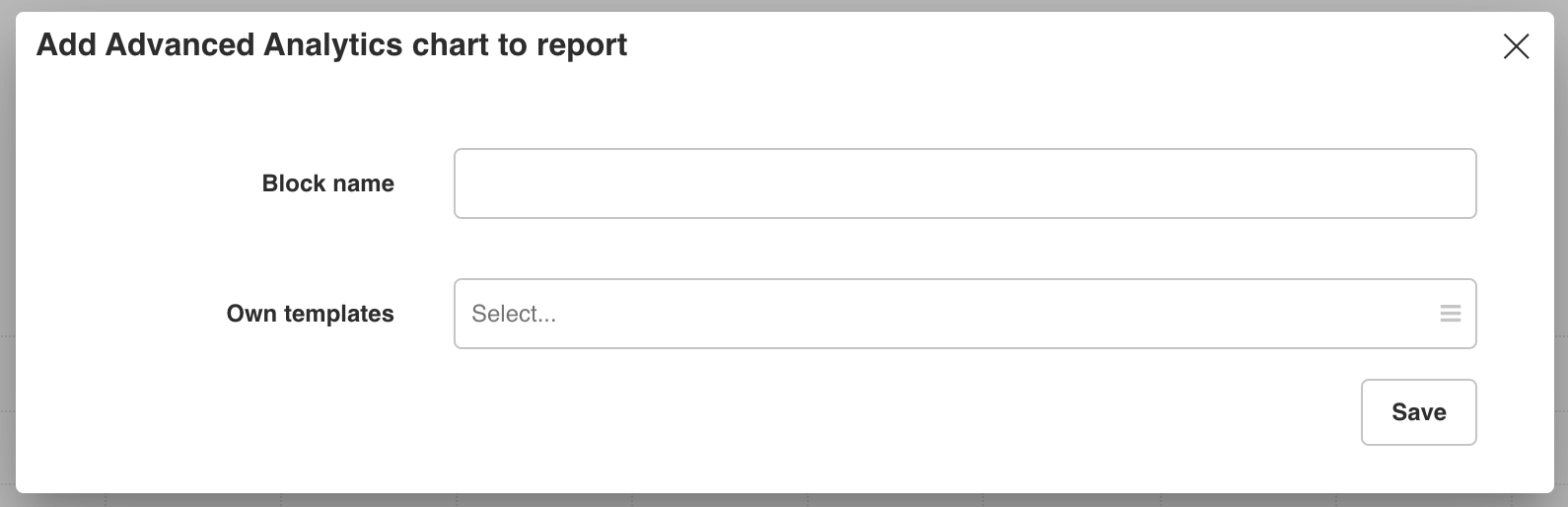

Al hacer click en el botón, aparece una ventana donde hay que configurar el nombre del bloque y seleccionar la plantilla de informe personalizado donde lo quieras añadir, o crear una nueva plantilla.


Exportar el gráfico a un archivo de Excel

También puedes exportar tu gráfico de Análisis Avanzado a un Excel haciendo click en el icono de Exportar a excel bajo el bloque.




Trucos

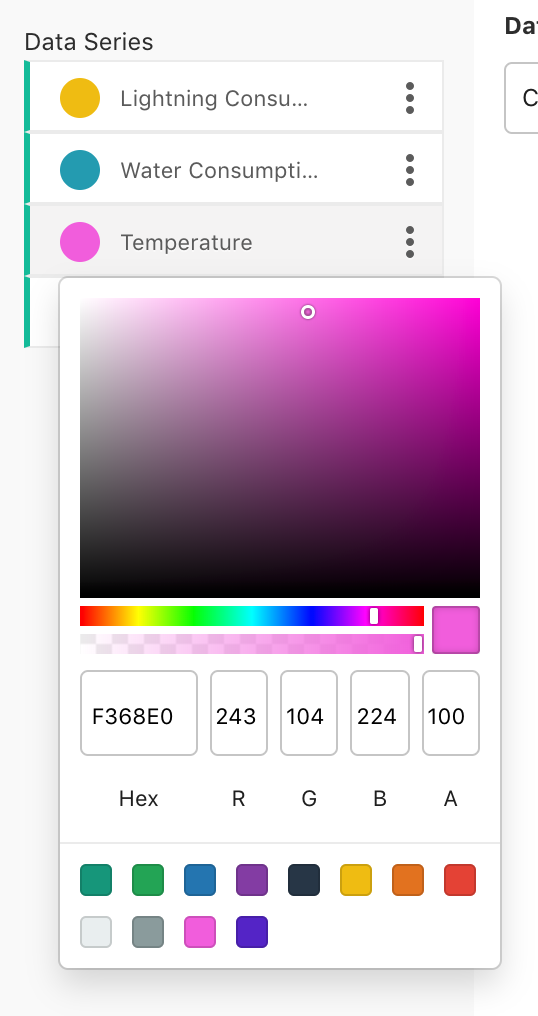

Cambiar los colores de tu Serie de Datos

Puedes cambiar el color de cada Serie de Datos para personalizar más el gráfico para ti y para tus clientes.


Zoom in y out

El gráfico te permite siempre hacer Zoom in y out como lo desees simplemente arrastrando y soltando con el ratón.




Descarga en un Excel más de 1 parámetro del mismo dispositivo

Puedes visualizar en tu Análisis 1 serie de datos por parámetro, por lo que puedes visualizar a la vez todos los parámetros del mismo dispositivo, en distintas series de datos.

Para poder exportarlos a un Excel, tienes que asegurarte de que todas las series de datos tienen nombres distintos (no el mismo). Esa es la única forma de exportarlos.
