En este artículo aprenderás cómo configurar tus cuentas de la plataforma de gestión energética para poder analizar tus proyectos de generación solar.
Contenido del artículo:
Introducción
La plataforma de gestión energética ofrece un conjunto de funcionalidades que te ayudarán a comunicar y justificar sin esfuerzo los ahorros conseguidos con tus instalaciones de solar FV.
Requerimientos
- Tener datos de generación solar en la plataforma
- 452 Energía producida
- 402 Energía activa
- Tener mínimo la frecuencia horaria para poder configurar el coste de la energía consumida y los ahorros.
- Tener asignados los medidores de referencia de la instalación.
- Tener precios y suministros creados y asignados a la instalación que pertoque. Aprende cómo configurarlos aquí.
- Instalar las Apps siguientes del Apps Market:
- Virtual Devices App
- Microgrid App
- Coste evitado
- Sinóptico
Configuración de la cuenta
Los datos que necesitas para desbloquear todas las funcionalidades son:
- Consumo total del edificio donde se han instalado los paneles (parámetro 402).
- Generación total de los paneles fotovoltaicos (parámetro 452).
- La energía intercambiada con la red, la importada (parámetro 402) y la exportada (parámetro 452) si aplica.
En caso que no tengas toda la información, puedes configurar dispositivos virtuales para cubrir los dispositivos aquí mencionados pero que no estén monitorizados en tu instalación. Si además quisieras tener parámetros como ahorro de CO2 o de árboles, también es recomendado utilizar la aplicación de Dispositivos Virtuales. Otros pasos que deberías seguir son:
Configuración de dispositivos virtuales
Para poder realizar balances energéticos y visualizar los flujos energéticos y el CO2 equivalente, puedes utilizar la aplicación de Dispositivos Virtuales. A continuación, se muestra algún ejemplo.
Variables de balance energético
Deberías configurar en la aplicación de Dispositivos Virtuales la información marcada como requerida pero que no tengas disponible en la plataforma. A veces, solo necesitarás realizar una operación simple para obtener la información restante. En el caso mostrado a continuación, los medidores monitorizados son los que representan la generación y el consumo totales del edificio. Si te ocurre lo mismo, deberías configurar los siguientes dispositivos virtuales:
- Energía importada de la red: Si la energía generada es menor que la energía consumida, la energía importada de la red será la diferencia entre la consumida y la generada. En la aplicación:
- Variables:
- v1: Consumo total del edificio (402)
- v2: Generación total de la instalación (452)
- Parámetro resultante:
- Energía Activa (402)
- Fórmula:
- ((v1-v2)+fabs(v1-v2))/2
- Variables:
Con esta fórmula, el resultado será 0 cuando no se importe nada de la red y la diferencia entre el consumo y la generación cuando sí haga falta importar energía.
- Energía exportada a la red: Si la energía generada es superior a la consumida, la energía exportada a la red será la diferencia entre la generación y el consumo. En la aplicación:
- Variables:
- v1: Energía total consumida (402)
- v2: Energía total generada (452)
- Parámetro resultante:
- Energía producida (452)
- Fórmula:
- ((v2-v1)+fabs(v2-v1))/2
- Variables:
Con esta fórmula, si la generación es inferior al consumo total del edificio, la energía exportada a la red será 0. En otros casos, será la diferencia entre la generación y el consumo.
Nota. Es muy importante que el intercambio con la red, importación y exportación tienen que estar representados por el mismo dispositivo. Si tienes una instalación de inyección 0, no hace falta que calcules este dispositivo.
- Energía ahorrada: Balance entre la energía generada y la energía consumida por el edificio. Es la energía que tu planta ha generado y que no has tenido que comprar a tu comercializadora. En la aplicación:
- Variables:
- v1: Energía importada de la red (402)
- v2: Consumo total del edificio (402)
- Parámetro resultante:
- Energía Activa
- Fórmula:
- v2 - v1
- Variables:
Parámetros de sostenibilidad
Con la aplicación de Dispositivos Virtuales, puedes calcular los indicadores de sostenibilidad para obtener la equivalencia entre los kWh ahorrados y las emisiones de CO2 o árboles. En ambos casos se realizaría lo siguiente:
- Indicador de sostenibilidad
- Variables:
- v1: Energía ahorrada o las variables que se necesiten para calcularla
- Parámetro:
- Energía Activa
- Fórmula
- <Energía ahorrada> * <Factor de conversión al indicador de sostenibilidad>
- Variables:

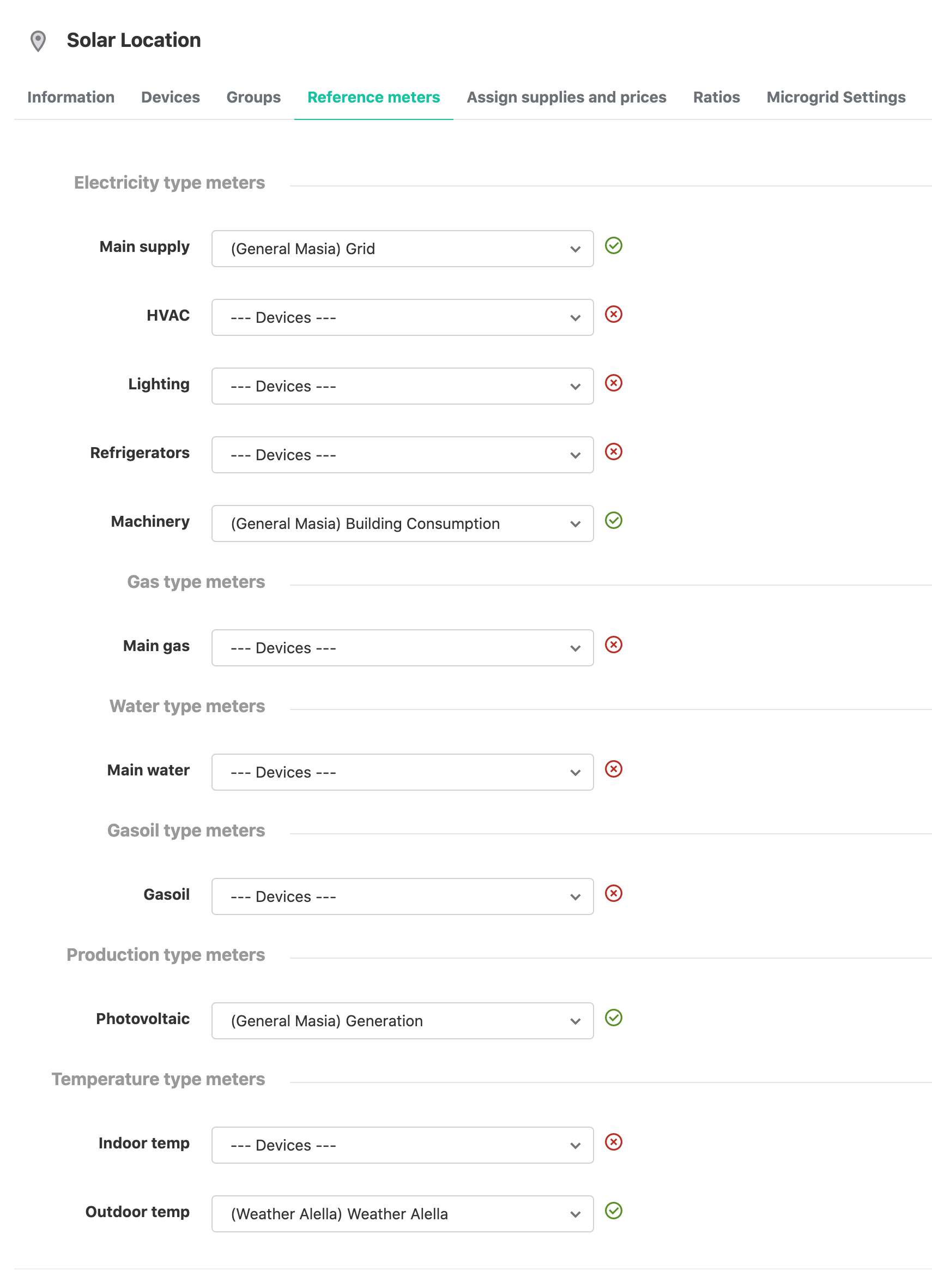

Asignación de dispositivos de referencia
Para poder visualizar datos en las pantallas de análisis, debes asignar el dispositivo a la localización que pertoque. Entonces asignar los siguientes medidores de referencia:
- Consumo general: El dispositivo representando el intercambio de energía con la red, ambos importada y exportada.
- Maquinaria: El dispositivo representando el consumo total del edificio.
- Fotovoltaica: El dispositivo representando la generación total.
Más información sobre los medidores de referencia, aquí.
Configuración de la Microgrid
Visita este artículo para aprender cómo configurar la aplicación Microgrid.
Analizando los resultados
En esta sección, encontrarás algunas propuestas para analizar los resultados de tus instalaciones fotovoltaicas:
- Configuración de gráficos sinópticos
- Configuración de dashboards con los indicadores más importantes
- Resultados de M&V
- Microgrid
- Informe de coste evitado
Configuración de gráficos sinópticos
Hay varios gráficos sinópticos que podrías configurar, aquí encontrarás una propuesta:
Podrías subir una imagen representando los flujos de energía en tu instalación y añadir los parámetros que te sean de interés en un gráfico sinóptico.
Aprende cómo configurar la aplicación Synoptic aquí.
Y contacta tu proveedor de soporte si te gustaría usar la misma imagen que aparece en este artículo.
Configuración de dashboards con los indicadores más importantes

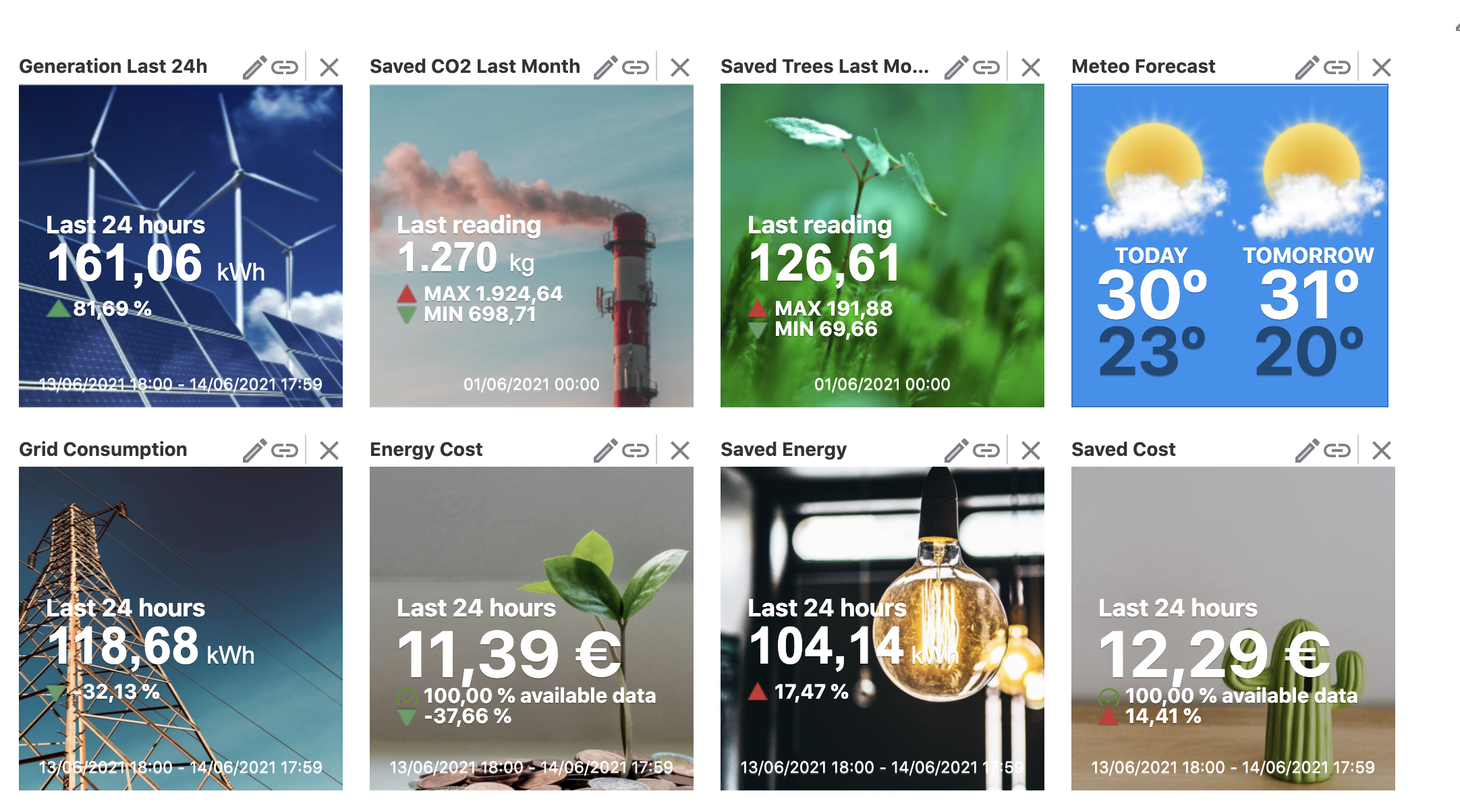

Podrías configurar Dashboards usando widgets que muestren información que pueda ser de interés para ti. Aquí podrás ver un ejemplo:
En este ejemplo hay los siguentes widgets:
- Generación durante las últimas 24h
- CO2 ahorrado durante el último mes (información de un dispositivo virtual)
- Árboles ahorrados durante el último mes (información de un dispositivo virtual)
- Previsión meteorológica
- Consumo de la red durante las últimas 24h
- Coste energético (relacionado con el consumo de la red) de las últimas 24h
- Energía ahorrada durante las últimas 24h (información de un dispositivo virtual)
- Coste ahorrado (relacionado con la energía ahorrada) durante las últimas 24h
Puedes elegir el fondo de las imágenes para tu dashboard! Más información sobre dashboards aquí.
Resultados de M&V (Medida & Verificación)
El módulo de M&V te ayudará a demostrar los ahorros que se han obtenido gracias a la instalación de paneles fotovoltaicos. Para poder obtener esta información, deberías:
- Configurar el consumo base considerando el consumo que tenías antes de disponer de los paneles.
- Configurar como periodo de demostración los meses en los que los paneles ya estaban instalados.
Para aprender cómo configurar proyectos de M&V, visita este artículo. Si fuera necesario, también puedes crear tu consumo base mediante la aplicación ABC.
Microgrid
Para aprender cómo usar la Microgrid, no dudes en leer este artículo.
Informe de coste evitado
Para aprender cómo configurar el informe de coste evitado, no dudes en leer este artículo.
