Dans cet article, vous allez apprendre à utiliser l'outil Advanced Analytics dans la plateforme EMS.
Contenu:
- Introduction
- Fréquences disponibles
- Paramètres disponibles
- Exigences
- Comment ça marche?
- Affichage des données
- Exporter des données
- Trucs et astuces
Introduction
La fonctionnalité Advanced Analytics vous offre la liberté de créer l'analyse dont vous avez besoin au sein de la plateforme. Avec lui, vous pouvez analyser différentes sources d'énergie et d'autres paramètres, les comparer avec différentes fréquences et même année par année. Vous pouvez également visualiser des groupes des dispositifs en fonction des compteurs de référence de chaque emplacement.
Vous pourrez ensuite exporter ces analyses vers un Excel ou un rapport personnalisé.
Fréquences disponibles
Les fréquences disponibles sur cet écran vont de 5min à annuel.
Advanced Analytics est, jusqu'à présent, la seule fonctionnalité de l'EM Platform qui vous permet de visualiser vos courbes avec une résolution annuelle.
Vous pouvez également visualiser vos données accumulées si c'est ainsi que vous insérez les données.
Paramètres disponibles
Les paramètres disponibles à sélectionner dans Advanced Analytics sont tous les paramètres de la Plateforme, à l'exclusion uniquement des paramètres calculés. Cela signifie que vous pouvez comparer les sources d'énergie entre elles ainsi qu'avec la température ou les degrés-jours.
Exigences
Pour afficher les données dans Advanced Analytics, vous devez d'abord effectuer quelques opérations :
- Pour envoyer des données à la plateforme EM
- Pour accepter les dispositifs et les points de données générés lorsque les données entrent dans la plateforme
- Pour attribuer ces dispositifs à leur emplacement correspondant
Et voilà, vous êtes prêt à analyser vos données !
Comment ça marche?
- Accédez à l'écran Advanced Analytics, sous Analyse.
- Créez une nouvelle analyse en cliquant sur Nouvelle analyse avancée
- Nommez-le comme vous le souhaitez, il sera automatiquement enregistré dans la plateforme (pas de bouton de sauvegarde !)
- Ajoutez la série de données au graphique, que vous pourrez ultérieurement modifier.
À partir de maintenant, vous pouvez ajouter 2 types différents de séries de données :
Dispositif unique

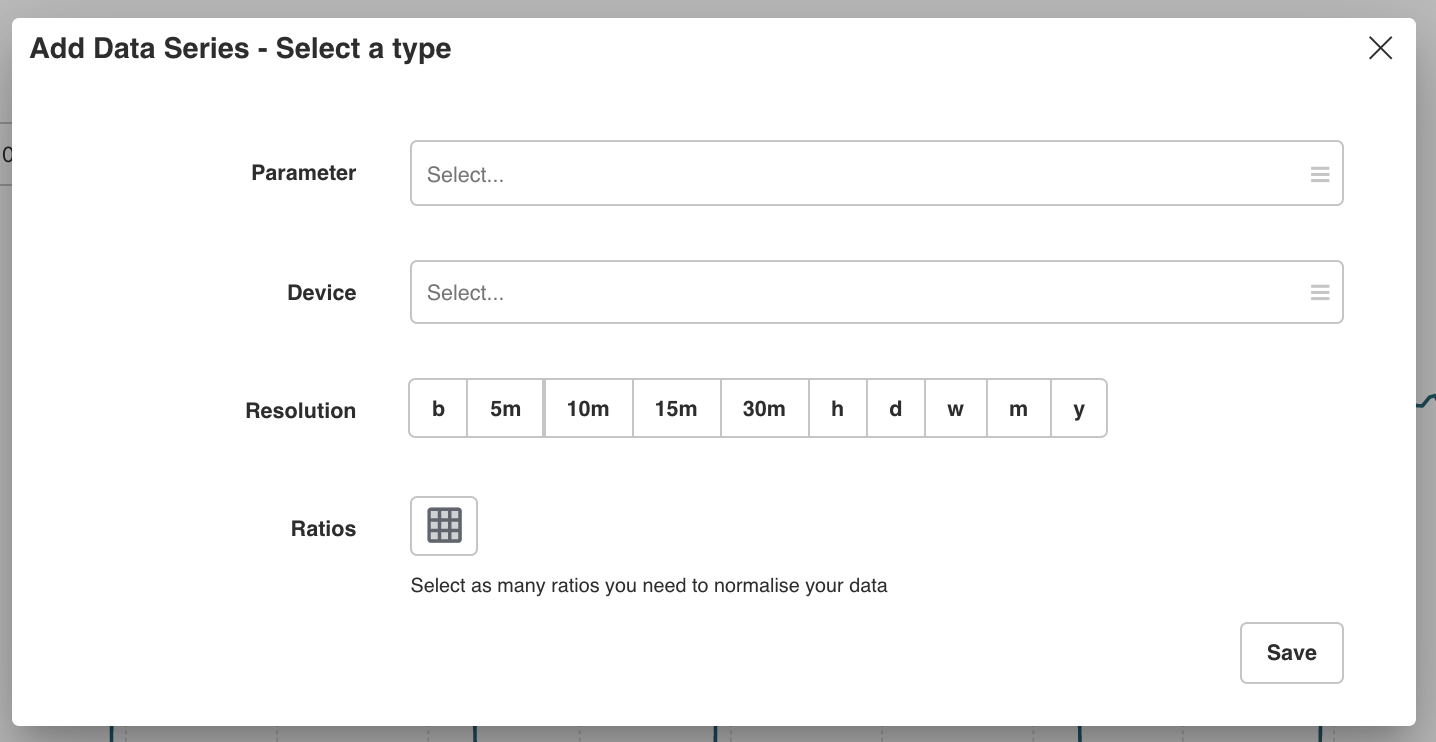

Cette série de données ajoute un seul dispositif avec le paramètre souhaité au graphique.
Une fois que vous avez sélectionné le paramètre et le dispositif, sélectionnez simplement la résolution à laquelle vous souhaitez visualiser la série de données (de basic* à annuel) .
*Résolution b : est la résolution qui vous permet de visualiser vos données accumulées.
Vous pouvez également appliquer tous les ratios que vous souhaitez à la série de données elle-même.
Une fois que vous avez créé la série de données, vous pouvez la modifier quand vous le souhaitez.
Plusieurs dispositifs
Cette série de données crée un groupe de compteurs de référence sous le niveau hiérarchique sélectionné dans la configuration.
Vous pouvez utiliser le niveau hiérarchique et même les balises pour créer cette série de données agrégées.

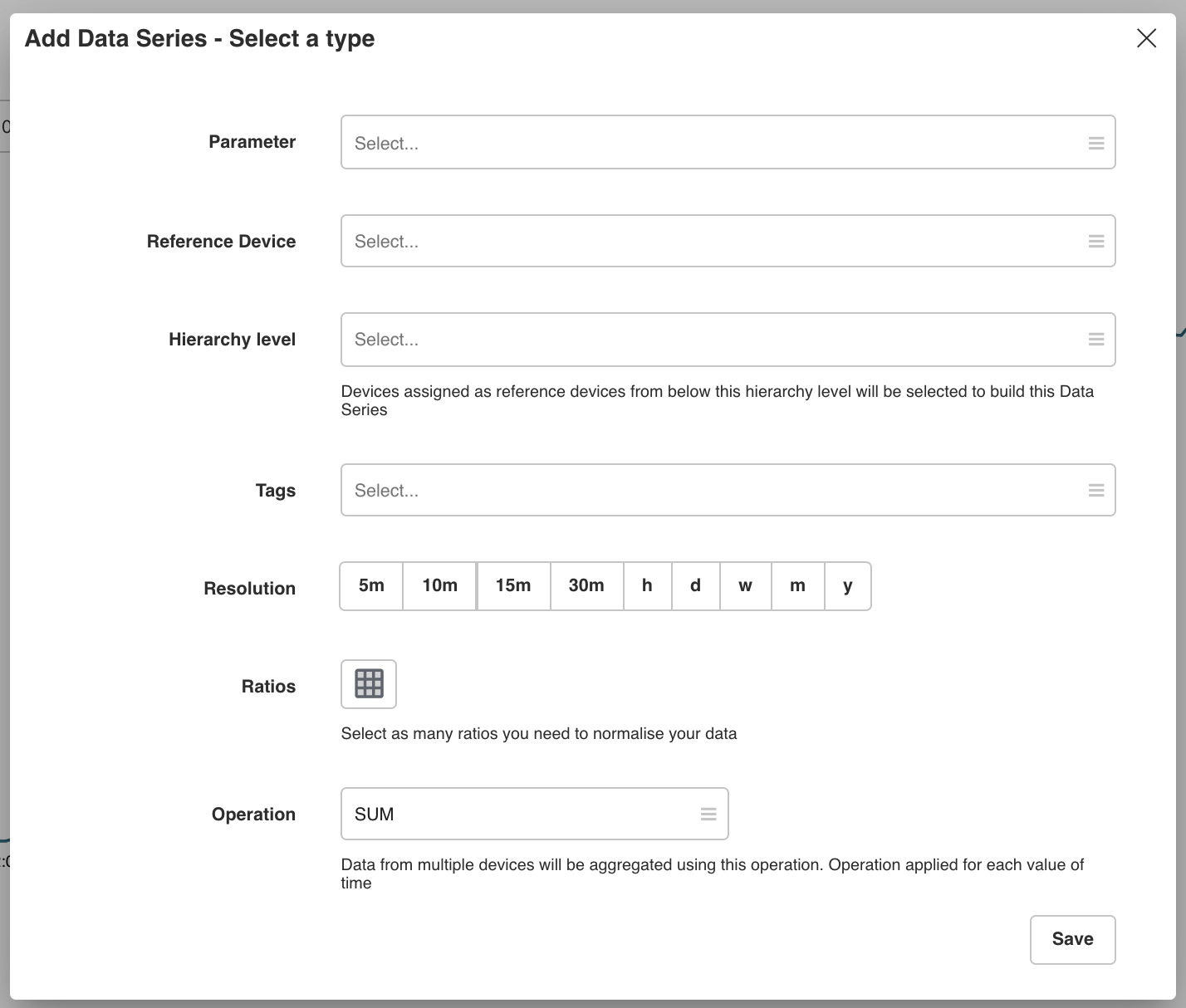

Une fois que vous avez sélectionné le paramètre, le type de dispositif de référence, le niveau de hiérarchie et les étiquettes (facultatif), il vous suffit de choisir la résolution à laquelle vous souhaitez visualiser la série de données (de 5 minutes à annuelle).
Vous pouvez ensuite appliquer les ratios de votre choix à la série de données et sélectionner l'opération que la série de données doit appliquer pour agréger les multiples dispositifs.
Une fois que vous avez créé la série de données, vous pouvez la modifier quand vous le souhaitez.
Modifier une série de données
En cliquant sur les 3 points à droite de la Série de Données vous pouvez éditer,dupliquer ou supprimer la série de données.
Lors de l'édition, vous pouvez modifier le nom de la série ainsi que le paramètre, le dispositif, la résolution et les ratios appliqués.
Affichage des données
Une fois les séries de données correctement ajoutées à la requête Advanced Analytics, la visualisation par défaut sera entièrement en lignes, avec les unités par défaut et les données des 7 derniers jours.
Vous pouvez modifier cela en changeant :
En plus de cela, il y a 2 éléments clés dans cette section qui pourraient vous aider énormément dans votre analyse et vos rapports :
La visualisation du graphique
En bas à droite du graphique, vous pouvez sélectionner le type de graphique que vous souhaitez utiliser dans le menu déroulant, comme vous pouvez le voir sur l'image ci-jointe.
Voici les types de graphiques disponibles :

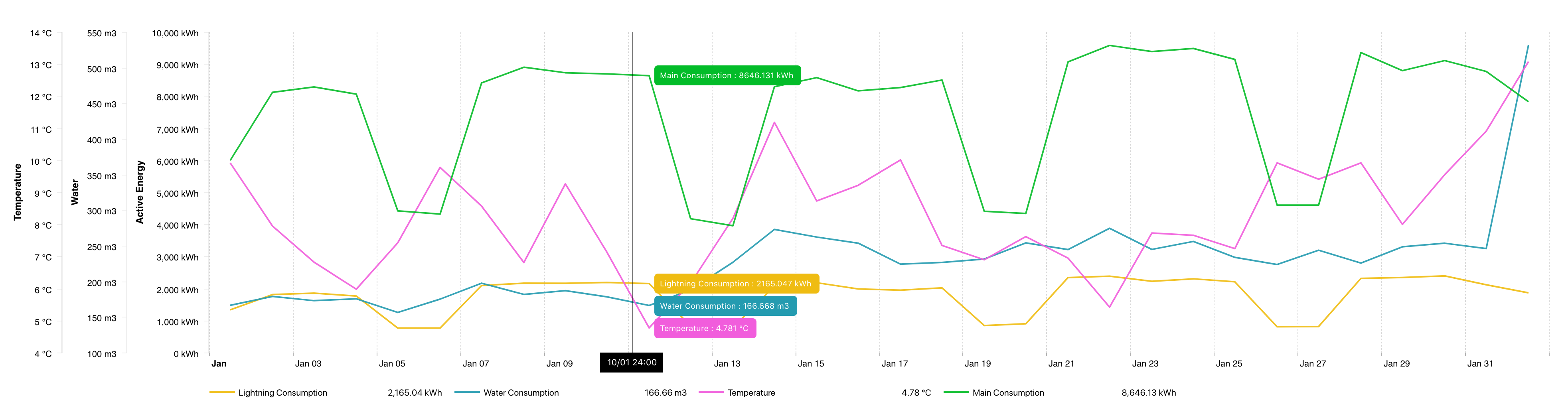

Lignes
Barres
Barres empilées
Les barres sont empilées en fonction de leur paramètre.

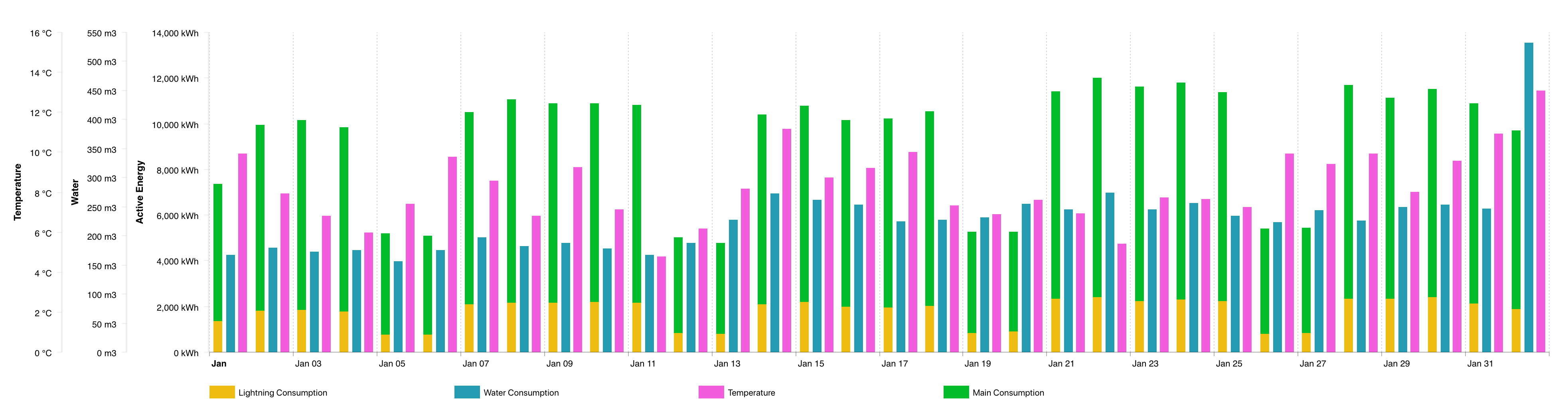

Dans l'image ci-dessous, tous les dispositifs Active Energy sont regroupés dans une seule barre empilée.

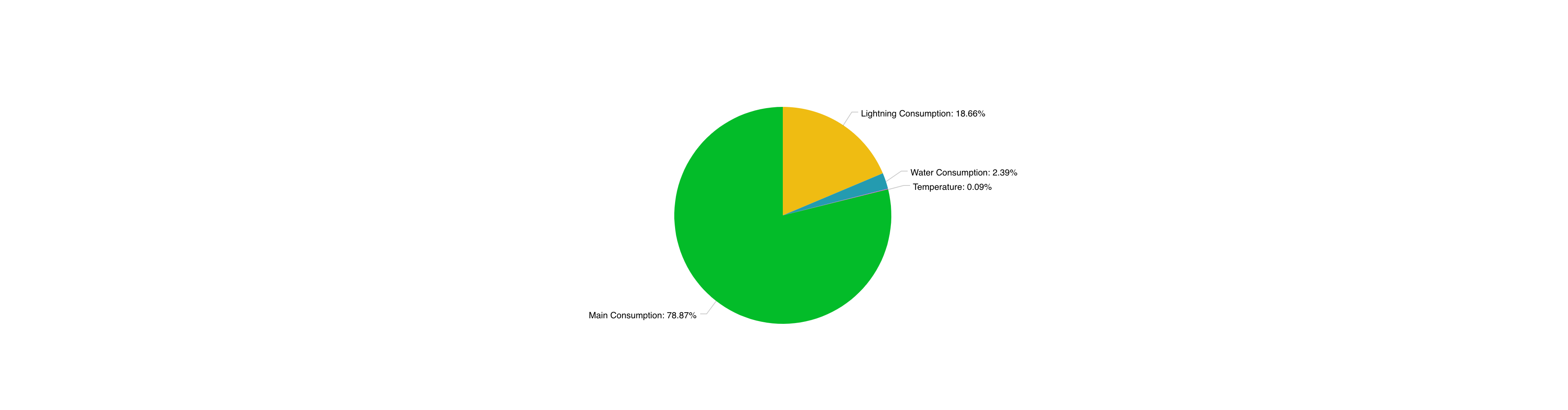

Diagramme circulaire
Coutume
This type of chart allows you to modify the way you want to visualize each device: in lines, bars or stacked bars.

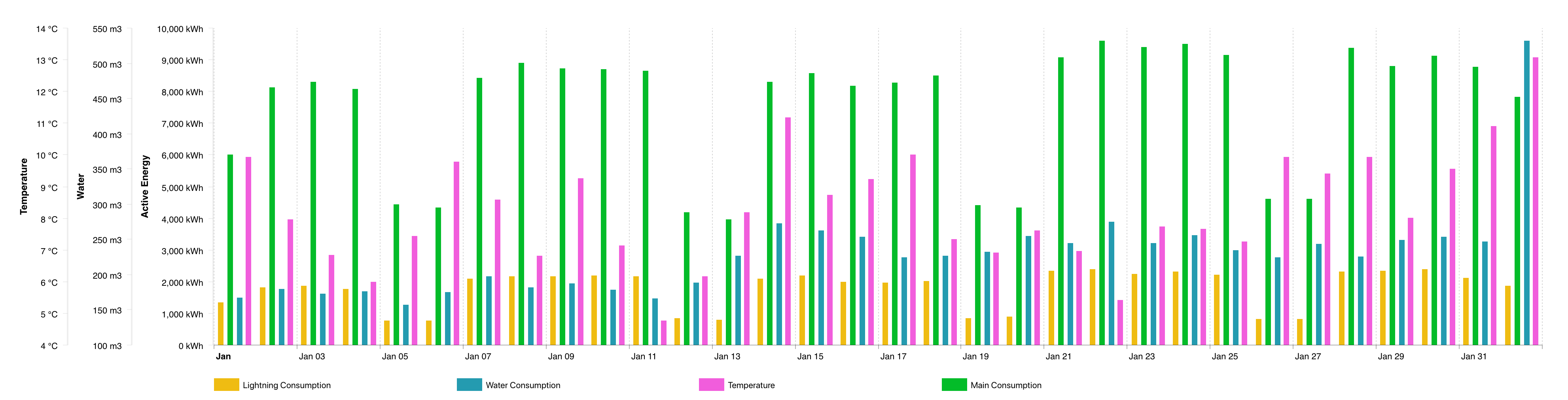

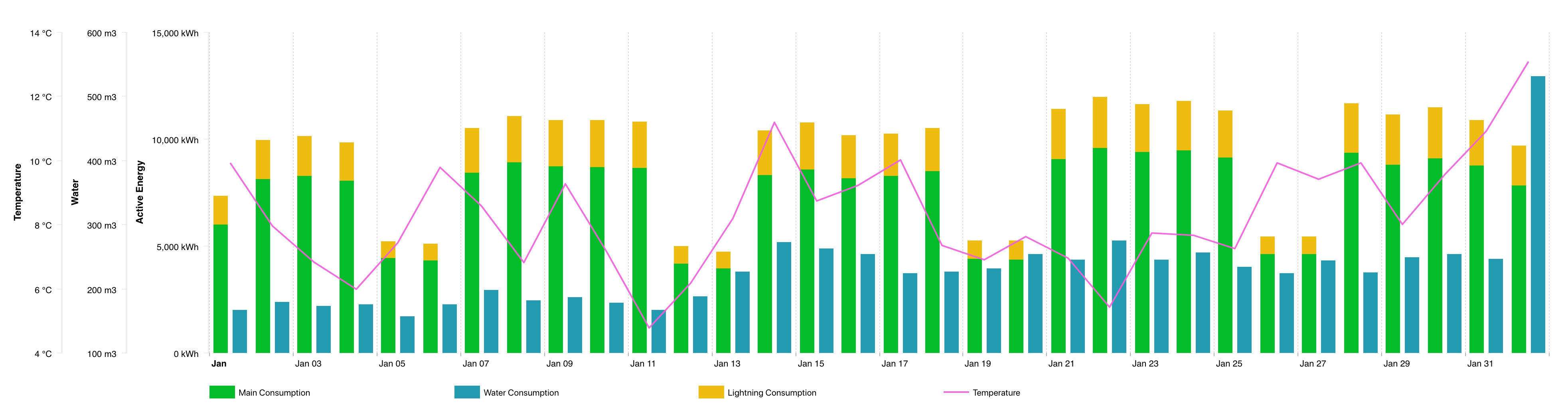

Dans l’image ci-dessous, on peut visualiser l’eau dans les bars, l’électricité dans les barres empilées et la température dans les conduites.
Nuage de points

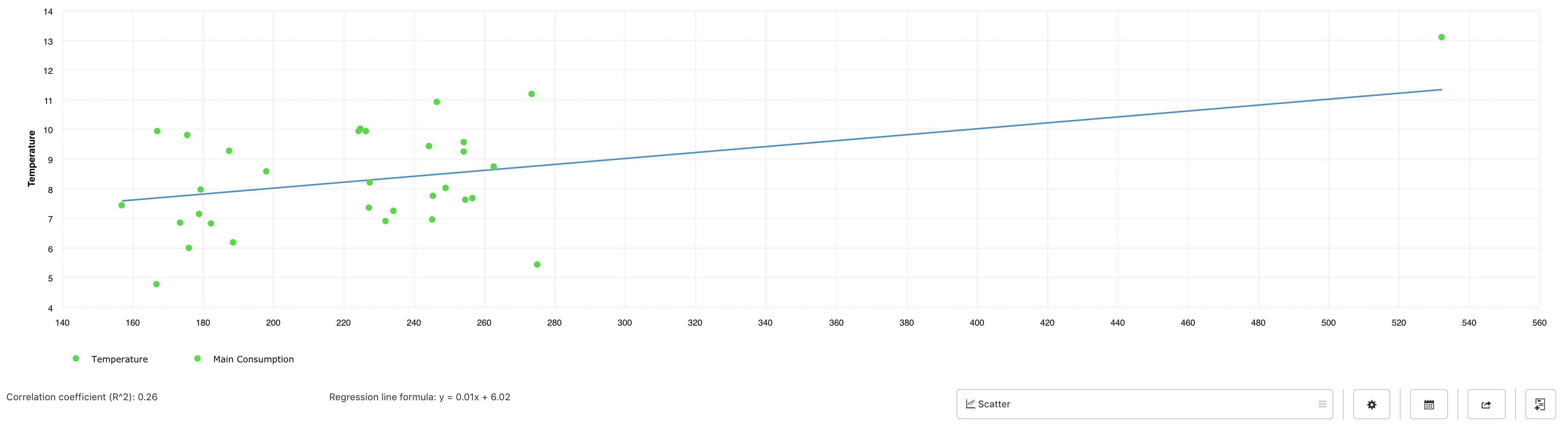

Ce type de graphique permet de visualiser un nuage de points basé sur 2 dispositifs, préalablement mis en place, et d'obtenir le coefficient de corrélation et la formule de la droite de régression.
Les paramètres du graphique
Les paramètres du graphique changent en fonction du type de visualisation du graphique :
Nuage de points

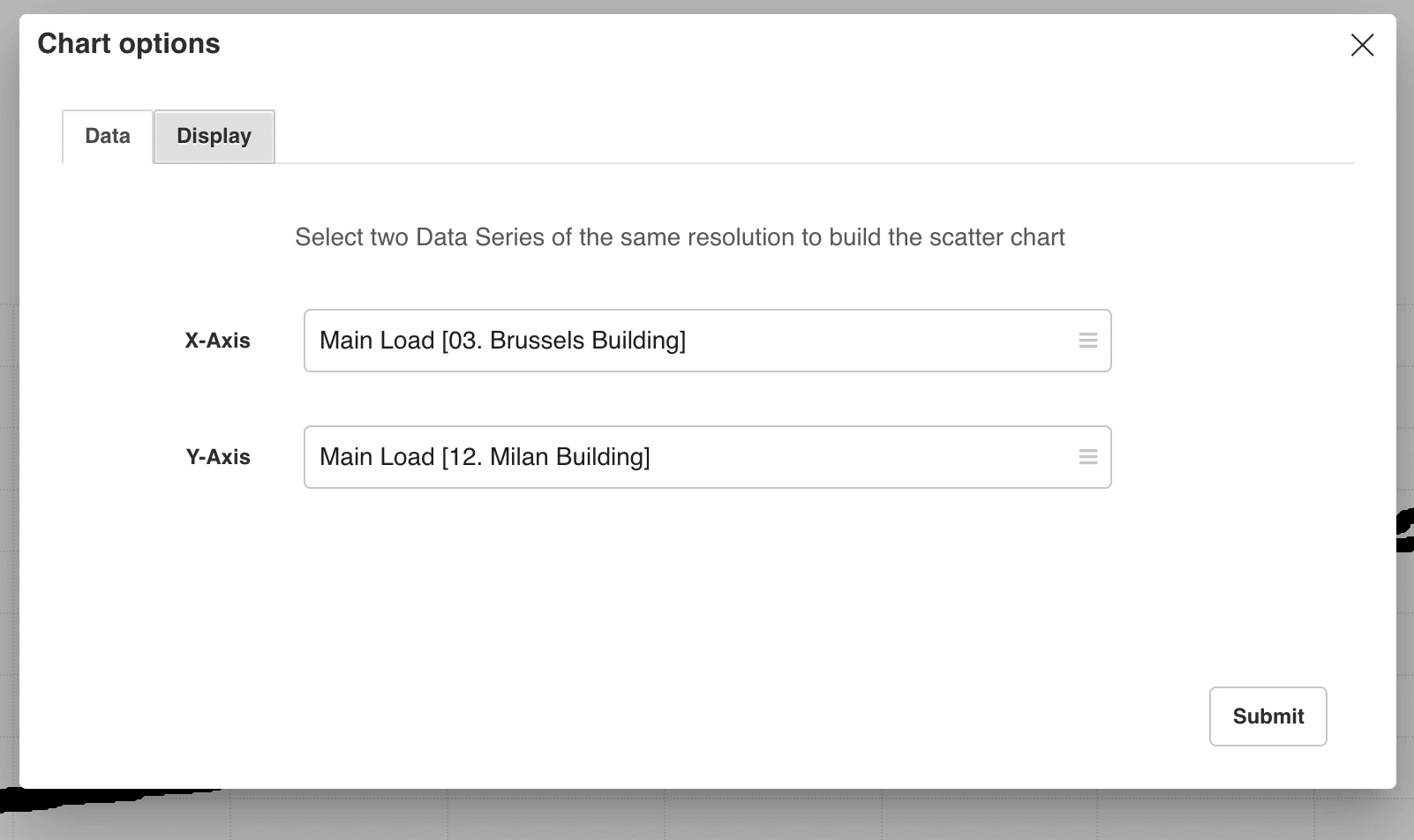

Avec ce type de graphique, dans les paramètres, vous définissez quel dispositif est paramétré sur quel axe (X ou Y). Vous pouvez également modifier la couleur des points et la ligne que le graphique affichera.
Remarque: Pour que le nuage de points fonctionne, les deux paramètres sélectionnés doivent avoir la même résolution.
Personnalisé

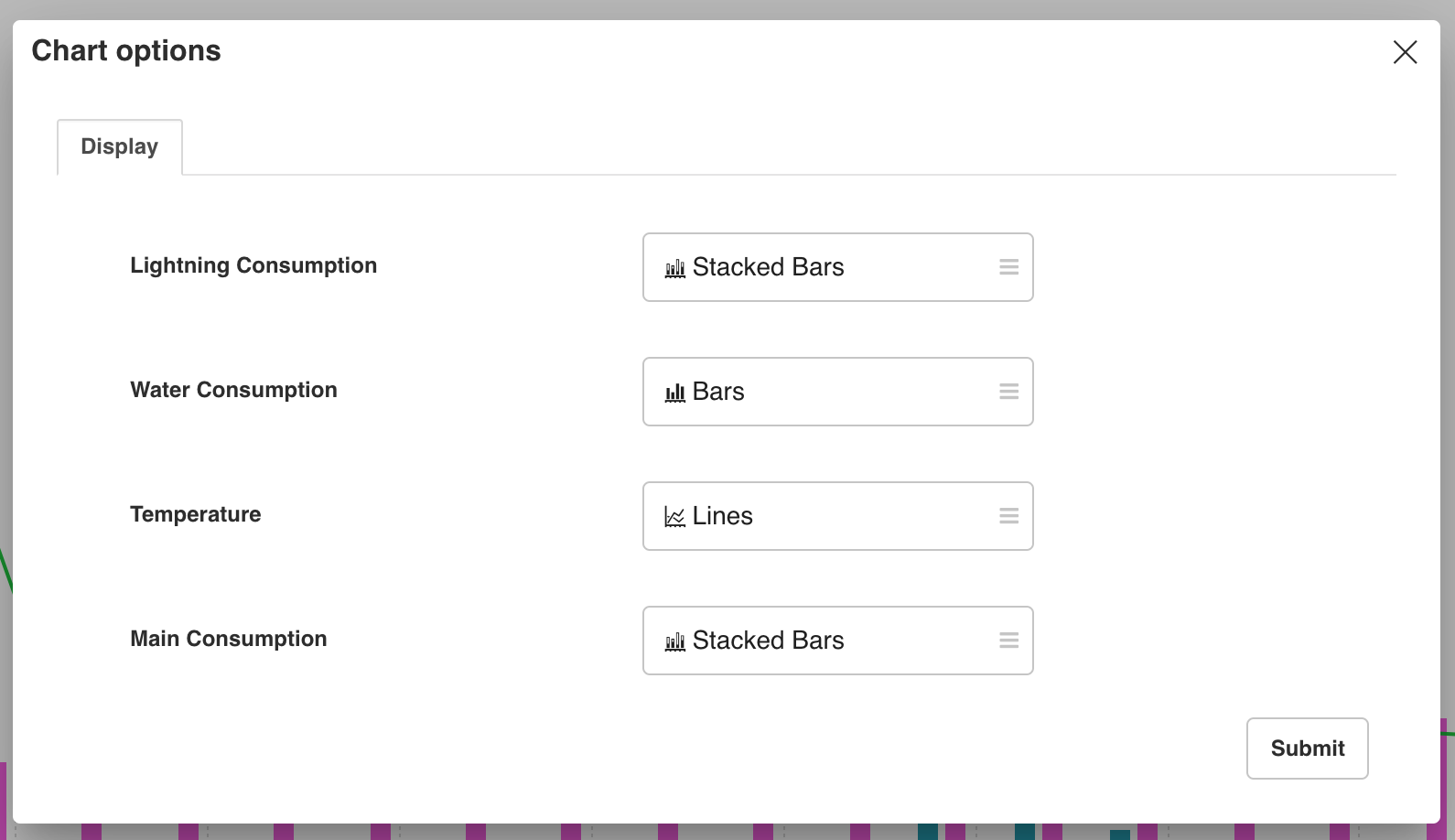

Avec ce type de graphique, dans les paramètres vous définissez comment vous allez visualiser chaque dispositif : en Lignes, Barres ou Barres Empilées.
Remarque : Les barres empilées agrègent les données des dispositifs qui ont le même paramètre.
Tout autre graphique sauf nuage de points ou personnalisé

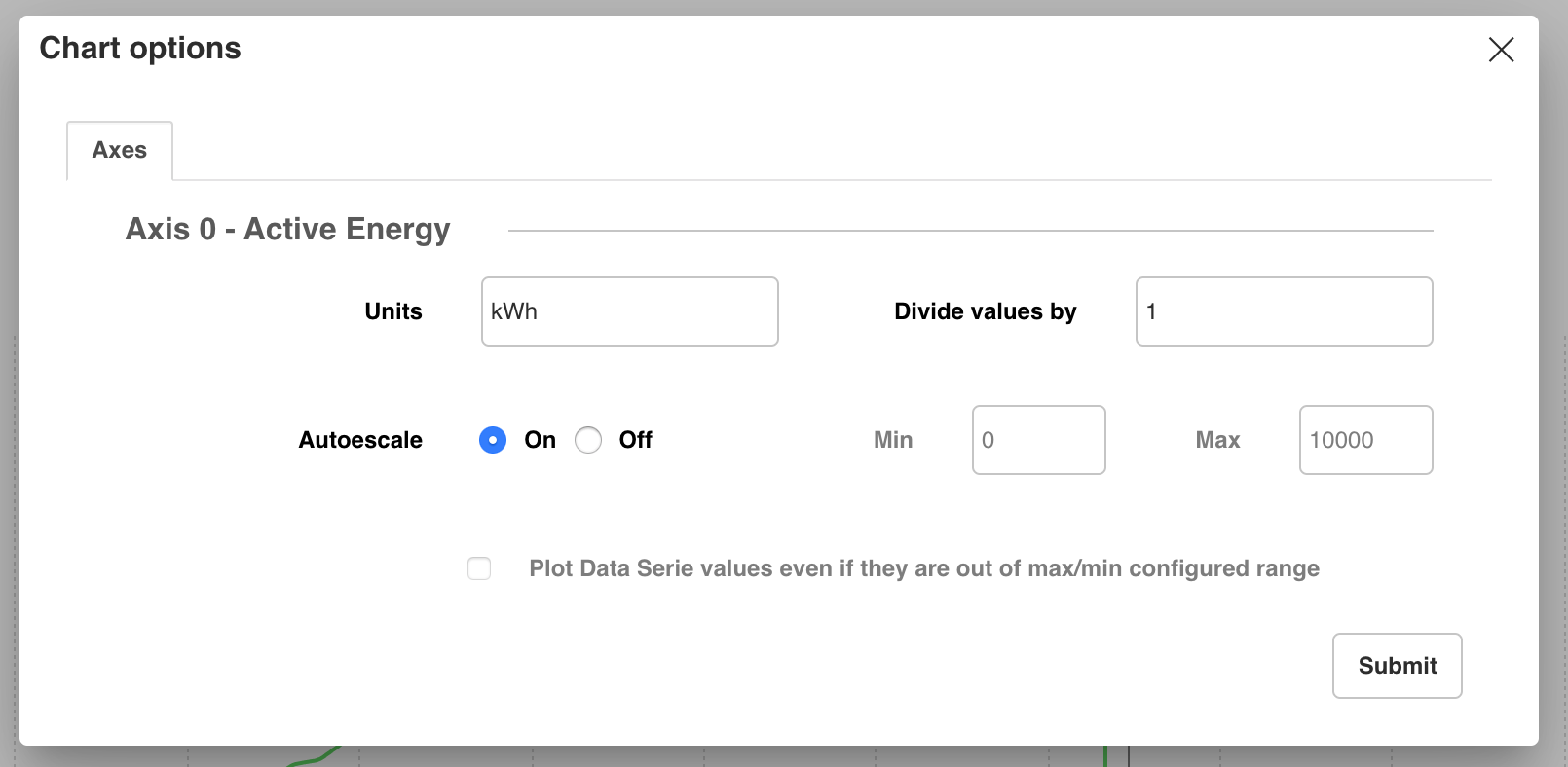

Dans tous les autres visualisations, dans les paramètres, vous pouvez définir les unités à afficher dans l'Axe, pour quelle valeur les données doivent être divisées (par défaut 1) et s'il faut autoscale le graphique ou configurez manuellement une valeur min et max au cas où vous en auriez besoin ou voudriez le faire.
Comparaison annuelle
Si vous disposez de données historiques, vous pouvez comparer vos données au fil des années grâce à cette fonctionnalité.
Il vous suffit de sélectionner Comparaison annuelle sous le graphique, puis de sélectionner la plage d'années que vous souhaitez comparer.
Sommaire

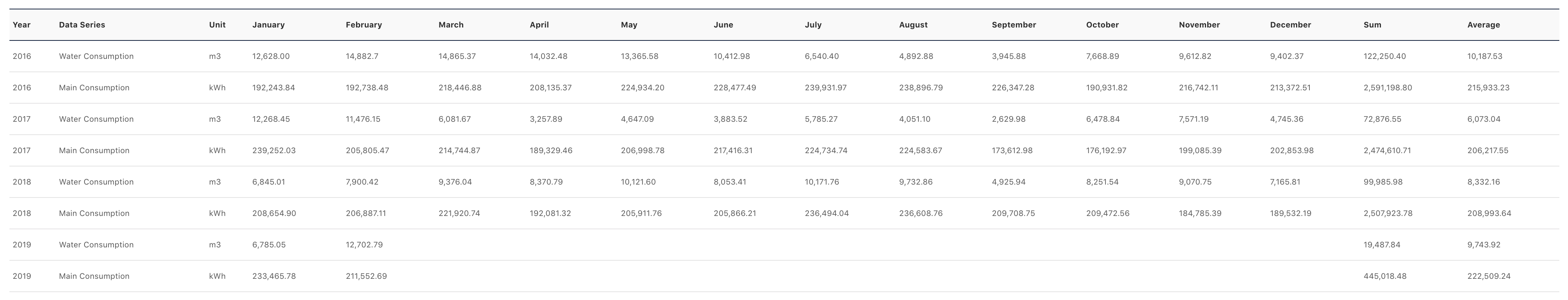

Underneath the graph, you will always be able to visualize a Yearly Summary table, with the monthly data of all your devices, a sum of the yearly data and an average.
Exporter des données
- Partagez l'analyse
- Exporter vers un rapport personnalisé
- Exporter le graphique vers un fichier Excel
Partagez l'analyse

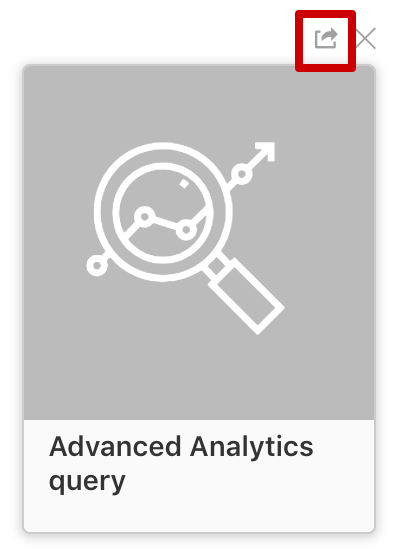

À partir de l'écran initial Advanced Analytics (Analyse --> Advanced Analytics), vous pouvez partager votre analyse avec d'autres utilisateurs d'EM Platform en cliquant sur le bouton Partager :
Le menu de partage apparaît, où vous pouvez choisir l'utilisateur que vous souhaitez inviter à visualiser votre analyse. Les utilisateurs invités pourront voir l'Analyse, mais ne pourront pas la modifier.
Si l'utilisateur n'est pas dans la liste, vous pouvez le créer dans les paramètres utilisateur ou le demander à l'administrateur de votre compte.
Exporter vers un rapport personnalisé
Vous pouvez exporter à la fois le graphique et le tableau Advanced Analytics en cliquant sur l'icône Ajouter au rapport sous chaque bloc.

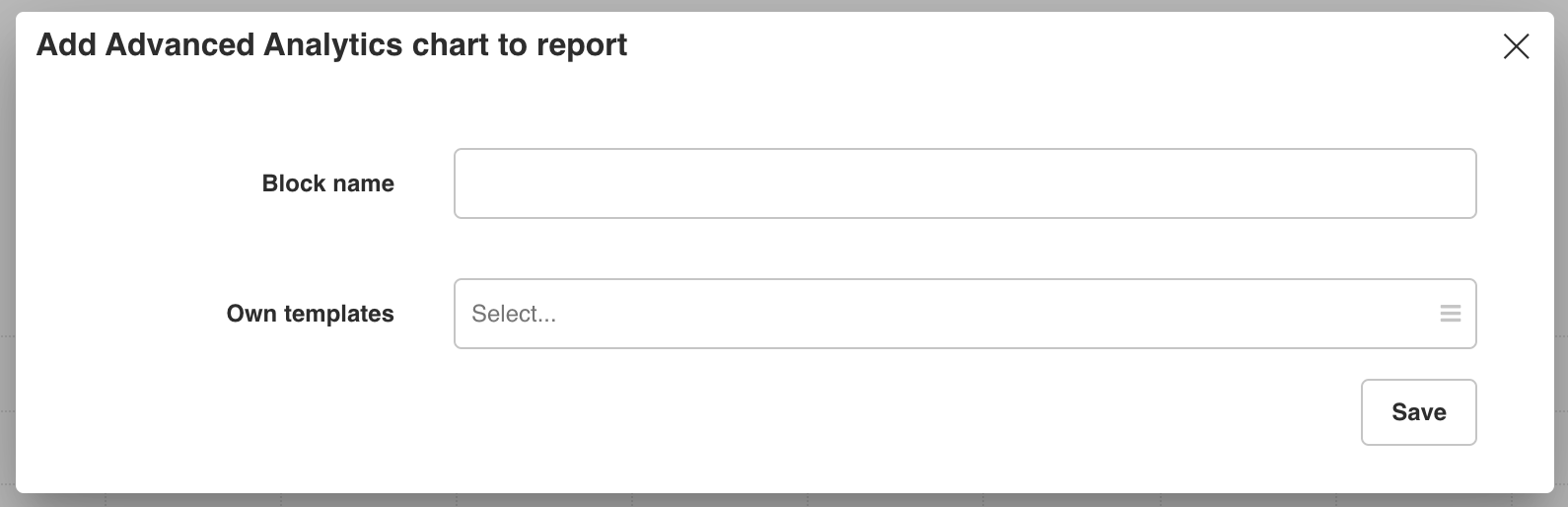

Lorsque vous cliquez sur l'icône, une fenêtre apparaîtra dans laquelle vous devrez configurer le nom du bloc et sélectionner le modèle de rapport personnalisé où vous souhaitez ajouter le bloc ou créez un nouveau modèle de rapport.
Exporter le graphique vers un fichier Excel
Vous pouvez également exporter le graphique Advanced Analytics vers un fichier Excel en cliquant sur l'icône Exporter vers Excel sous le bloc.
Trucs et astuces
Changer les couleurs de la série de données
Vous pouvez modifier la couleur de chaque série de données pour rendre le graphique plus personnalisable pour vous et vos clients.
Zoomer et dézoomer
Les graphiques vous permettent de toujours zoomer et dézoomer à votre guise avec un glisser-déposer.
Télécharger dans un fichier Excel plus d'un paramètre du même dispositif
Vous pouvez visualiser dans votre Analyse, 1 série de données par paramètre, vous pourrez ainsi visualiser en même temps tous les paramètres du même dispositif, dans différentes séries de données.
Pour pouvoir les exporter vers un fichier Excel, vous devez vous assurer que les séries de données portent des noms différents (pas les mêmes), c'est la seule façon de les exporter.
