Dans cet article, vous allez apprendre comment visualiser des données sur la plateforme.
Contenu de cet article :
Comment visualiser des données ?
C'est la première question que tout le monde se pose en travaillant avec la plateforme. Comment puis-je en tirer de la valeur ?
Eh bien, c'est facile si vous avez toutes les informations dont vous avez besoin de la part de votre client :)
De la réalité à la plateforme
1. Insérer des données
La première étape, et la plus importante, consiste à insérer vos données dans la plateforme via une ou plusieurs passerelles. Pour ce faire, veuillez suivre notre article "Commencez à envoyer des données".
Une fois la première étape terminée, vous disposerez sur la plateforme d'une passerelle avec un ou plusieurs dispositifs (compteurs) et chaque compteur avec un ou plusieurs paramètres (points de données). Pour en savoir plus sur la relation entre les passerelles et les compteurs, consultez cet article sur notre site de support.
2. Accepter ou rejeter les points de données et les dispositifs

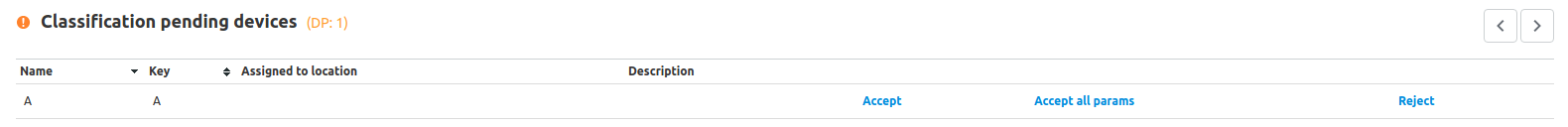

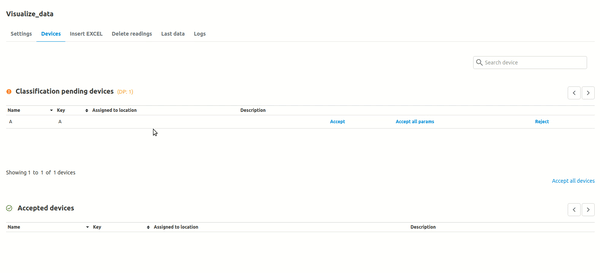

Maintenant, il est temps de décider quels paramètres sont utiles à analyser et lesquels ne le sont pas. Pour ce faire, accédez aux paramètres --> passerelle, puis à l'intérieur de la passerelle --> dispositifs. Dans la section "Dispositifs en attente de classification", vous pourrez accepter ou rejeter des paramètres ou même des dispositifs.
Les paramètres cochés seront acceptés en cliquant sur "Enregistrer". Pour plus d'informations, consultez cet article.
À ce stade, toutes les informations concernant les compteurs sont dans la plateforme, mais elles ne sont pas du tout organisées. Maintenant, la prochaine étape consiste à traduire dans la plateforme la réalité du terrain et à organiser les informations correctement dans ce but.
Organisation des compteurs sur la plateforme
3. Création d'une hiérarchie des emplacements
Pour ce faire, vous devez avoir une hiérarchie claire des sites de votre client et la créer dans la plateforme en suivant cet article.
4. Attribution des dispositifs

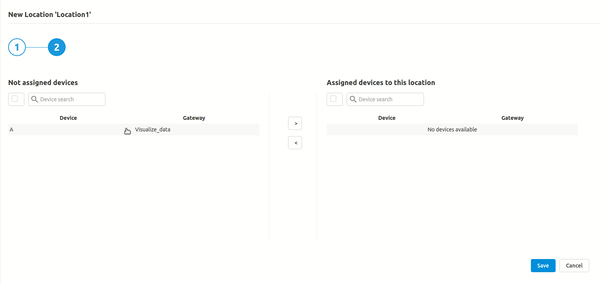

Une fois cette hiérarchie établie, chaque dispositif (compteur) doit être attribué à son emplacement approprié (depuis la Configuration --> Emplacement, et à l'intérieur de l'emplacement --> dispositifs). Note : un dispositif ne peut être attribué qu'à un emplacement (ou zone ou sous-emplacement), mais il peut être accessible depuis cet emplacement ou les emplacements en dessous de lui dans la hiérarchie.
5. Une fois cela fait, vous pouvez déjà accéder à vos données depuis la section "Analyse".
Commencez à économiser de l'énergie !
Gardez à l'esprit que selon le paramètre que vous avez inséré, il sera visible sur un écran ou non. Par exemple, les écrans "Consommation" et "Comparaison" sont strictement réservés aux paramètres de consommation (électricité, gaz, eau), tandis que, par exemple, sur l'écran "Qualité de l'air", vous pourrez voir des paramètres tels que l'humidité et la température. Il existe également des écrans où vous pouvez voir tous les paramètres, comme "Analyses avancées".
De plus, dans la section "Préférences" (dans la configuration), vous pouvez définir certaines caractéristiques de visualisation, telles que les unités de surface ou la fréquence que vous souhaitez pouvoir vérifier.

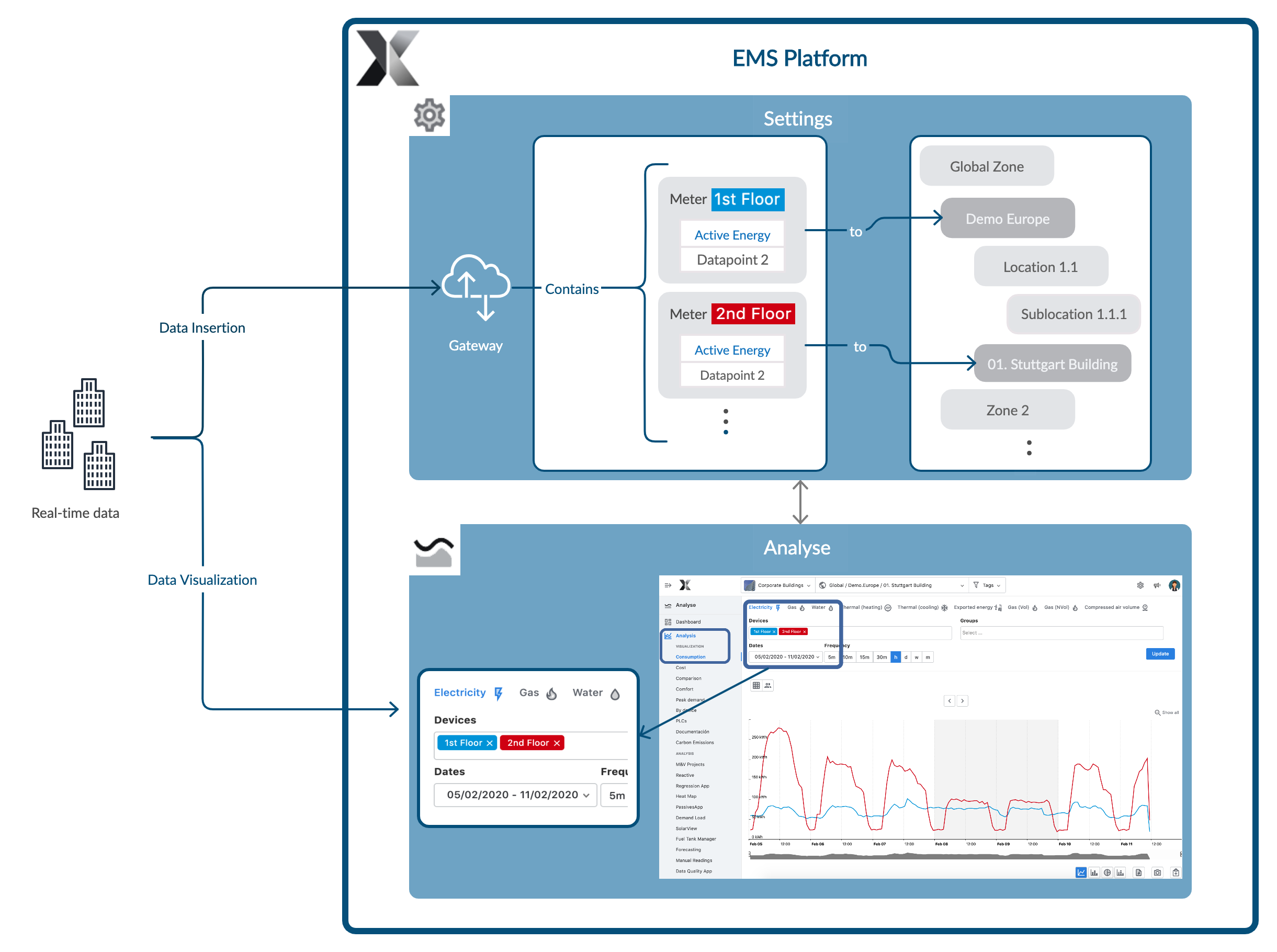

Voici un petit schéma des relations entre l'écran d'Analyse (visualisation) et l'écran de Configuration.
Prérequis
- Avoir des dispositifs avec des données sur la plateforme.
- Dans la mesure du possible, il est important d'avoir défini l'organisation complète des emplacements et leur hiérarchie. Une structure d'emplacement bien définie est un point clé pour naviguer dans l'ensemble du profil sur l'écran "Analyse". Consultez cet article pour plus d'informations sur les emplacements et la hiérarchie des emplacements.
Astuces
Comment savoir que des données arrivent sur la plateforme ?
Il existe plusieurs indicateurs :
- Une fenêtre contextuelle en bas de l'écran si vous envoyez des données depuis un dispositif qui n'existe pas encore sur la plateforme.
- Dans Configuration --> Passerelles, en haut à droite de l'écran, vous disposez d'un indicateur du nombre de lectures en attente dans le compte.
- Dans Configuration --> Passerelles, vous verrez en orange combien de points de mesure (datapoints) sont en attente d'acceptation dans chaque passerelle.
- En cliquant à l'intérieur du dispositif, ces informations apparaissent également.
Pourquoi ne puis-je pas accepter de nouveaux dispositifs en attente ?
Si vous essayez d'accepter des points de mesure de nouveaux dispositifs, ils apparaîtront dans "Dispositifs en attente de classification". Mais vous n'aurez pas le bouton pour les accepter. Cela se produit parce que vous avez des points de mesure en attente d'acceptation dans la liste des dispositifs acceptés. Les points de mesure des dispositifs acceptés doivent être acceptés avant qu'un nouveau compteur ne soit accepté.
Consultez les dispositifs acceptés et décidez si vous souhaitez accepter ou rejeter les nouveaux paramètres. Une fois cela fait, le bouton d'acceptation dans "Dispositifs en attente de classification" réapparaîtra et vous pourrez procéder à la gestion des nouveaux dispositifs.
Acceptez tous les points de mesure en même temps

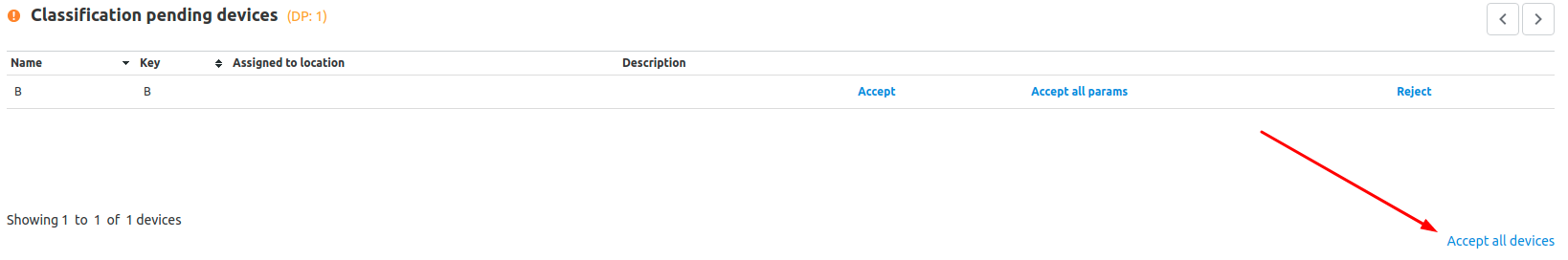

Si vous avez beaucoup de données arrivant sur la plateforme, vous avez la possibilité de les accepter tous en même temps. Cliquez sur "Accepter tous les dispositifs" pour ce faire.
Glossaire
- Passerelle : c'est le datalogger utilisé pour conserver les informations provenant de l'insertion de données.
- Dispositif : représente le compteur qui mesure des données réelles dans l'installation sur la plateforme. Il peut stocker des données de différents paramètres.
- Paramètre / Point de mesure : un facteur mesurable d'un ensemble ; une unité de stockage contenant des données surveillées d'un paramètre spécifique. Ils appartiennent à un dispositif.
- Emplacement : Lien entre les données qui ont été insérées dans le logiciel et l'installation réelle.
