Dans cet article, vous apprendrez à paramétrer vos comptes sur la plateforme de gestion de l'énergie afin d'analyser vos projets de production solaire.
Contenu de l'article :
Introduction
La plateforme de gestion de l'énergie offre un ensemble de fonctionnalités qui vous aident à communiquer et à justifier sans effort les économies réalisées grâce à vos investissements solaires photovoltaïques.
Conditions
- Avoir des données de production solaire sur la plateforme, paramètres :
- 452 Énergie produite
- 402 Énergie active
- Avoir une fréquence horaire minimale pour pouvoir configurer le coût de l'énergie consommée et les économies.
- Avoir des compteurs de référence affectés à l'installation.
- Faites créer des prix et des fournitures et attribuez-les à l'installation correspondante. Découvrez comment les configurer ici.
- Installez les applications suivantes à partir du Marché d'Applications:
- Virtual devices app
- Microgrid app
- Avoided cost / Coût évité
- Synoptique
Configuration du compte
Les données dont vous avez besoin pour déverrouiller toutes les fonctionnalités sont :
- Consommation totale du bâtiment où les panneaux ont été installés (paramètre 402).
- Génération totale des panneaux PV (paramètre 452).
- L'énergie échangée avec le réseau, à la fois importée (paramètre 402) et exportée (paramètre 452) le cas échéant.
Si vous ne disposez pas de toutes ces informations, vous pouvez configurer des compteurs virtuels pour couvrir les dispositifs inexistants. Si vous souhaitez avoir des paramètres tels que l'épargne de CO2 ou les arbres sauvés, l'application recommandée est également l'application Virtual Devices. Les autres étapes à suivre sont les suivantes :
Configuration de l'application Virtual Devices
Pour pouvoir faire des bilans énergétiques et visualiser vos flux énergétiques et l'équivalent CO2, vous pouvez utiliser l'application Virtual device.
Variables du bilan énergétique
Dans l'application Virtual Devices, vous devez configurer les informations demandées qui ne sont pas disponibles sur la plateforme. Parfois, une simple opération suffira pour obtenir les informations restantes. Dans le cas présenté à continuation, les seules données surveillées sont la production totale et la consommation totale du bâtiment. Dans ce cas, vous devez configurer les dispositifs virtuels suivants :

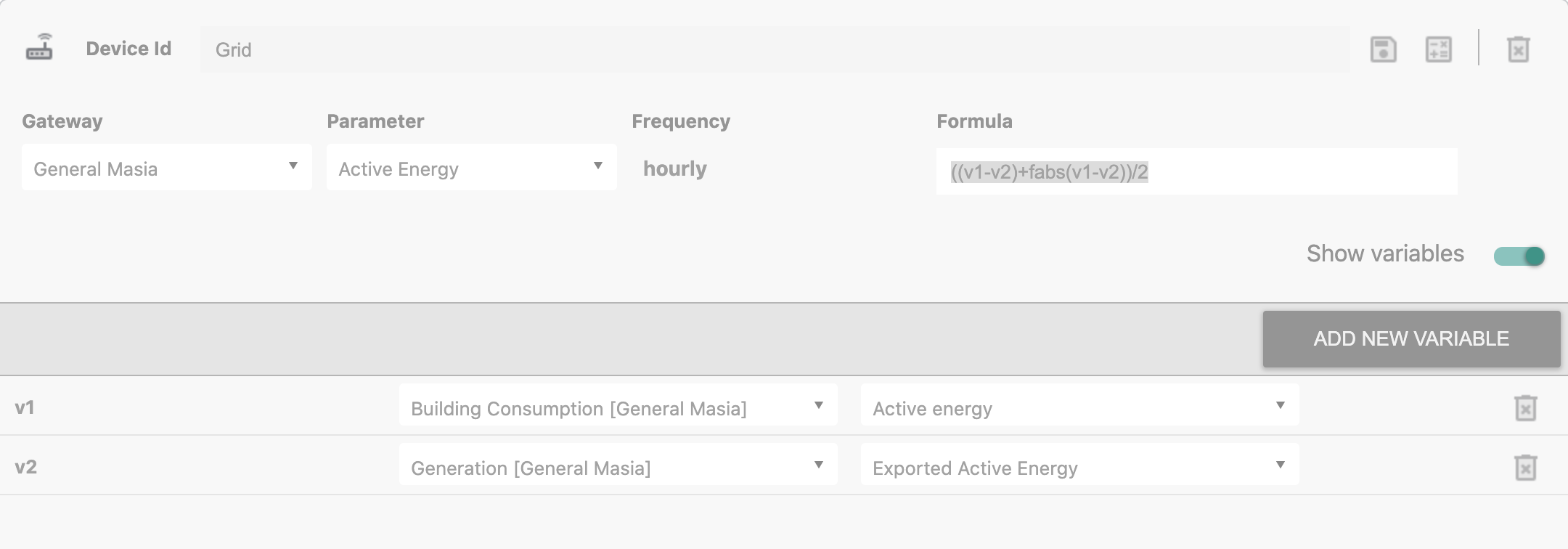

- Énergie importée du réseau : si l'énergie générée est inférieure à l'énergie consommée dans le bâtiment, l'énergie importée du réseau est la différence entre l'énergie générée et l'énergie consommée.
- Variables
- v1 : Énergie totale consommée (402)
- v2: Énergie générée (452)
- Paramètre
- Énergie Active 402
- Formule
- ((v1-v2)+fabs(v1-v2))/2
- Variables
- Énergie exportée au réseau : Si l'énergie générée est supérieure à l'énergie consommée dans le bâtiment, l'énergie restante est injectée dans le réseau.
- Variables
- v1 : Énergie totale consommée (402)
- v2: Énergie générée (452)
- Paramètre
- Énergie Active Générée
- Formule
- ((v2-v1)+fabs(v2-v1))/2
- Variables

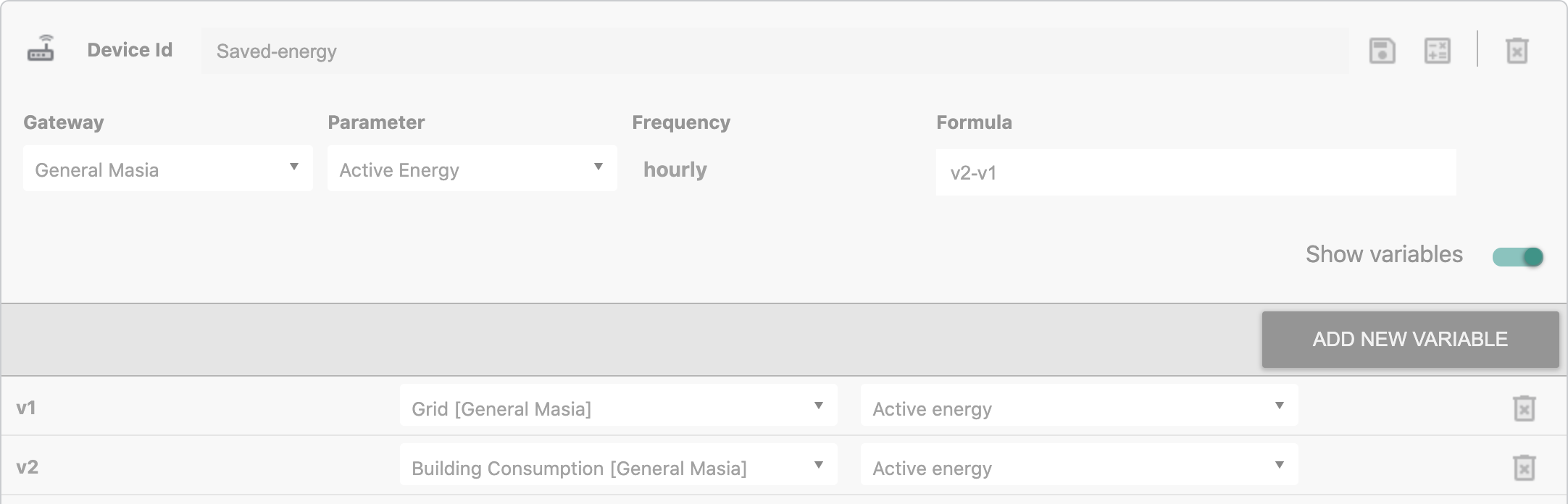

- Énergie économisée : Équilibre entre l'énergie générée par le réseau et l'énergie consommée par le bâtiment. C'est l'énergie que votre usine a générée et que vous n'avez pas achetée auprès de votre service public.
- Variables
- v1: Énergie consommée (402)
- v2: Énergie consommée par le bâtiment (402)
- Paramètre
- Énergie Active
- Formule
- v2 - v1
- Variables
Paramètres de soutenabilité
Avec les dispositifs virtuels, vous pouvez calculer les indicateurs de soutenabilité pour obtenir l'équivalence entre les unités d'énergie et le CO2 ou les arbres sauvés.

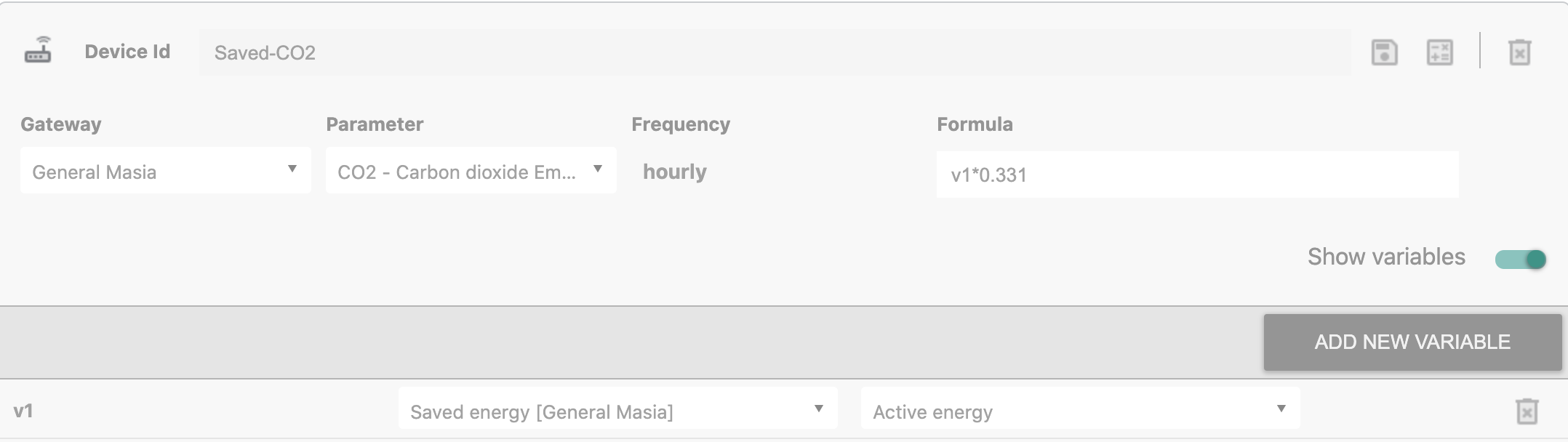

- Épargne de CO2
- Variables
- v1: Énergie économisée
- Paramètre
- Énergie Active
- Formule
- v1*<facteur de conversion du marché de l'électricité dans votre pays>
- Variables

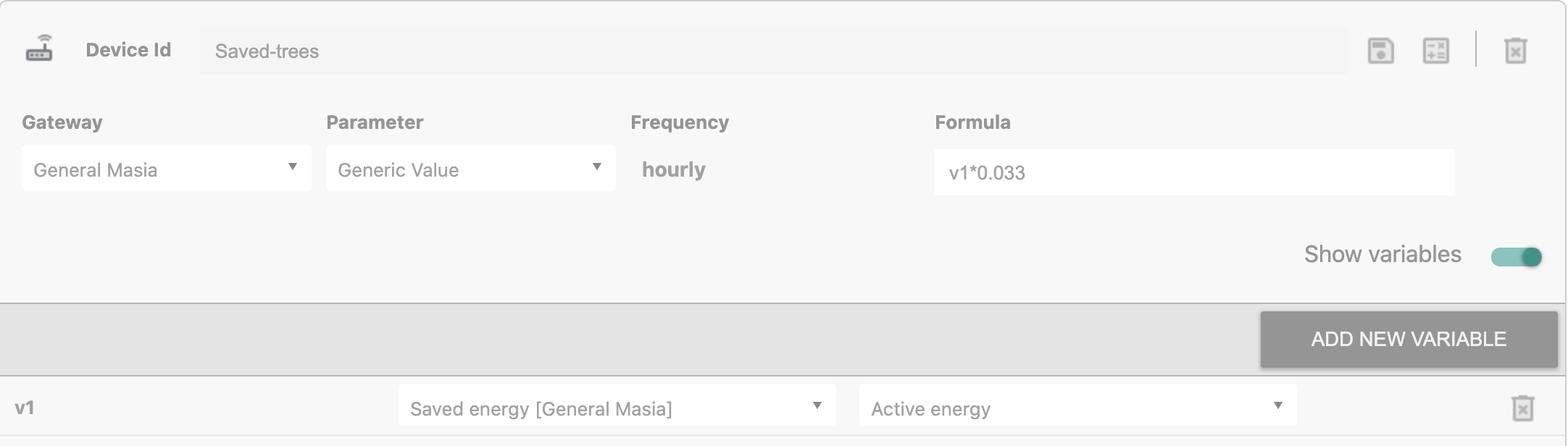

- Arbres sauvés
- Variables
- v1: Énergie économisée
- Paramètre
- Énergie Active
- Formule
- v1*<coefficient de conversion de l'énergie en arbres>
- Variables
Assignation des dispositifs de référence

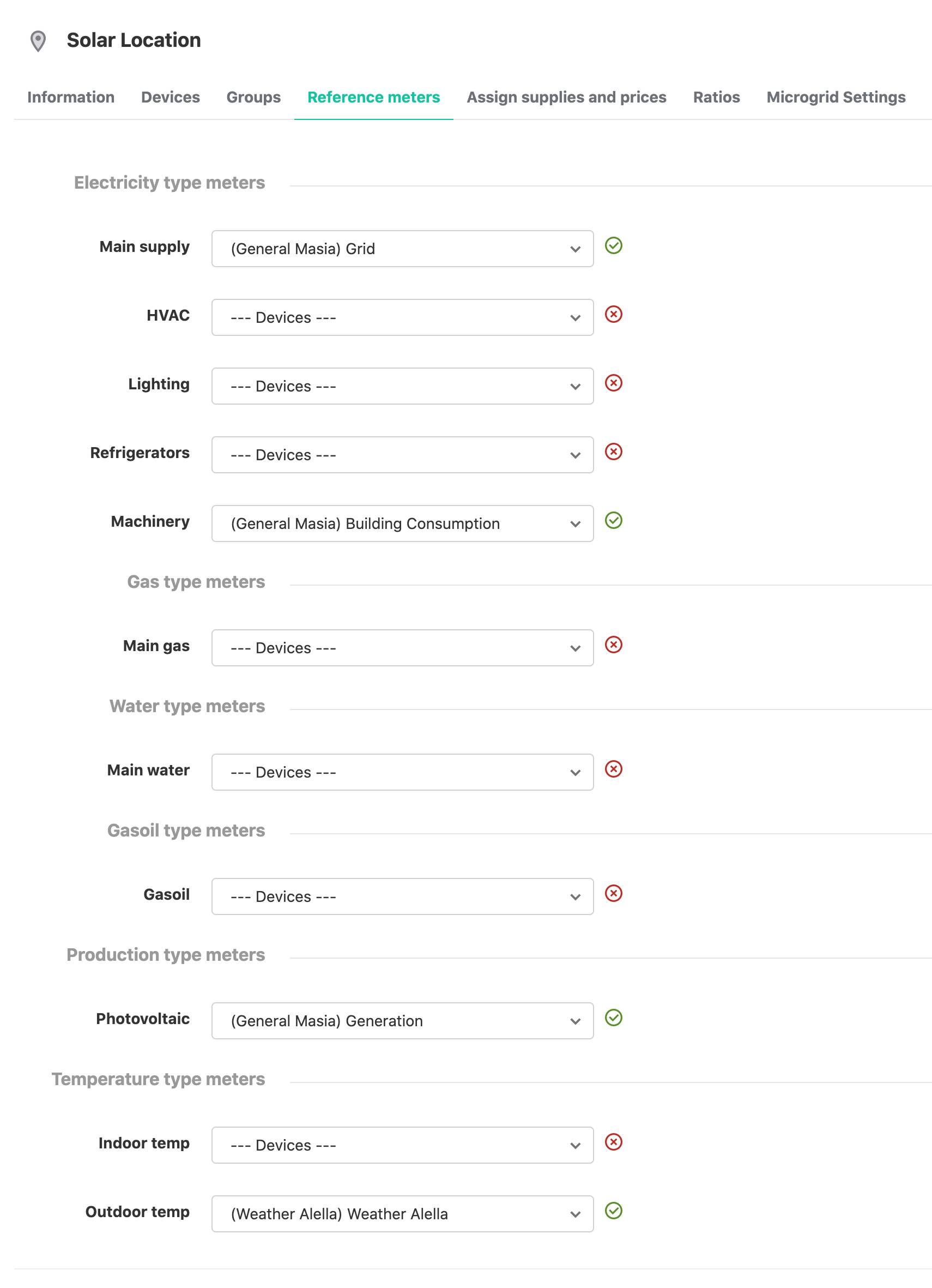

Afin de visualiser les données sur les écrans d'analyse, vous devez affecter le dispositif à l'emplacement correspondant. Attribuez ensuite les compteurs de référence suivants :
- Alimentation principale : le dispositif représentant l'échange d'énergie avec le réseau, à la fois importé et exporté.
- Machines : le dispositif représentant la consommation totale du bâtiment.
- Photovoltaïque : le dispositif représentant la génération totale.
Plus d'informations sur les compteurs de référence, ici.
Configuration de la Microgrid
Veuillez consulter cet article pour savoir comment configurer l'application Microgrid.
Analyse des résultats
Dans cette rubrique, vous trouverez quelques propositions pour analyser les résultats de vos installations solaires :
- Configuration des graphiques synoptiques
- Configuration des Dashboards avec les indicateurs principaux
- Résultats M&V
- Microgrid
- Rapport sur les Coûts Évités
Configuration des graphiques synoptiques

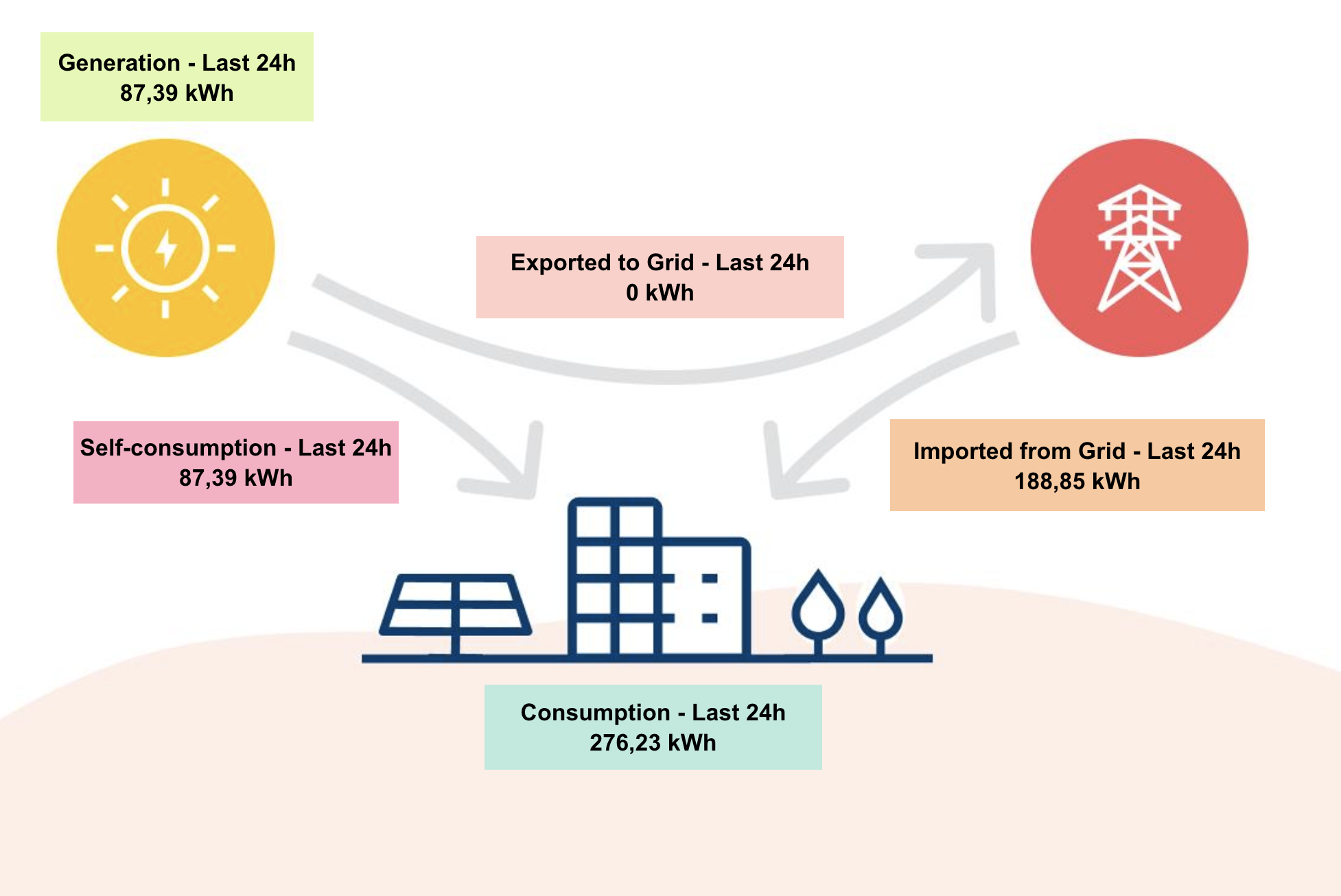

Il existe plusieurs graphiques synoptiques que vous pouvez configurer, mais vous trouverez ici une proposition :
Vous pouvez télécharger une image représentant les flux d'énergie dans votre installation, puis ajouter les paramètres qui vous intéressent au tableau synoptique.
Découvrez comment configurer l'application Synoptic ici.
Et contactez nous si vous souhaitez utiliser la même image que celle utilisée dans cet article.
Configuration des Dashboards avec les indicateurs principaux

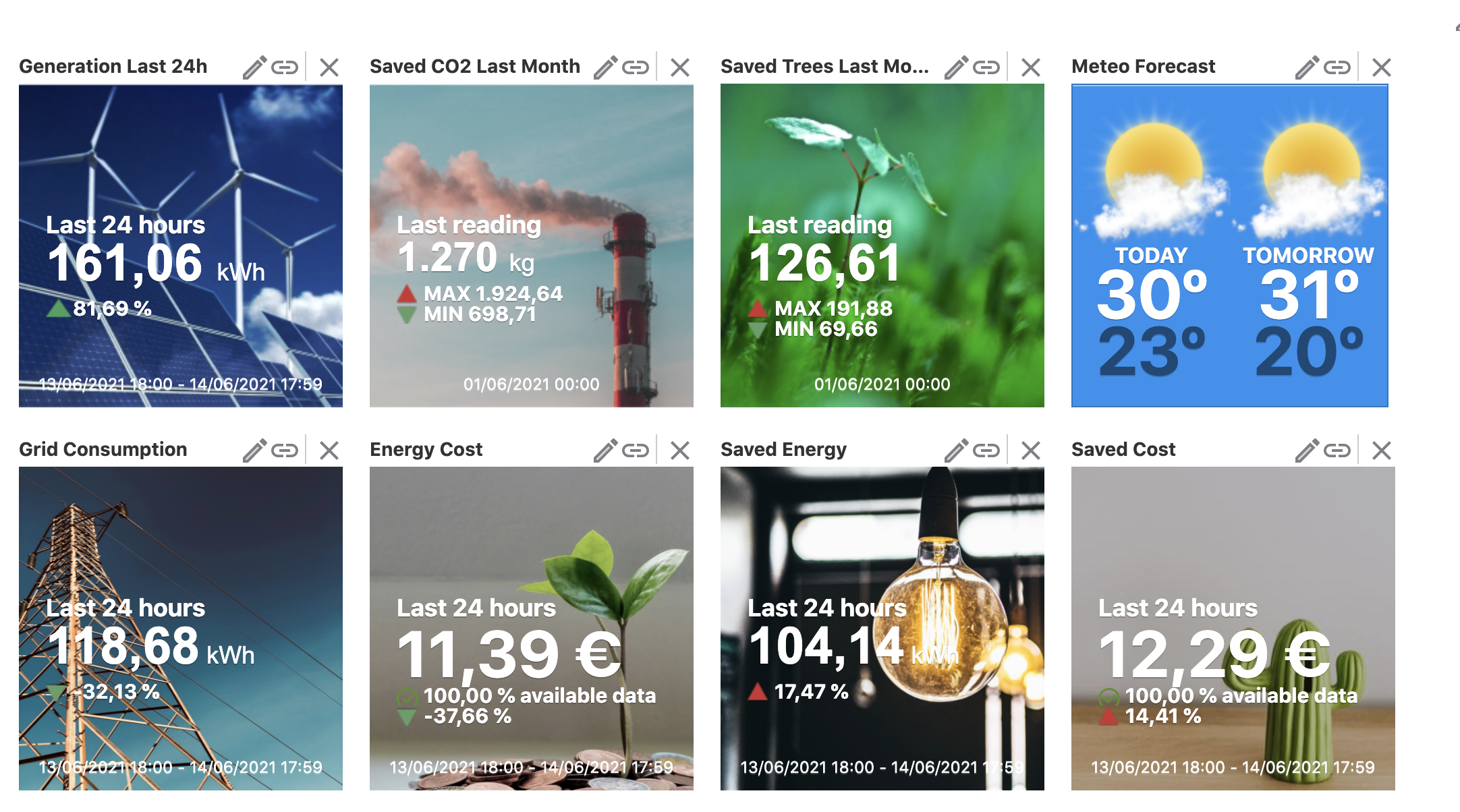

Vous pouvez configurer des Dashboards (ou tableaux de bord) à l'aide de widgets qui affichent des informations susceptibles de vous intéresser. Ici vous pouvez trouver un exemple :
Dans cet exemple, il y a les widgets suivants :
- Génération au cours des dernières 24h
- CO2 économisé au cours du mois dernier (informations provenant d'un compteur virtuel)
- Arbres sauvés au cours du mois dernier (informations provenant d'un compteur virtuel)
- Prévisions météo
- Consommation du réseau au cours des dernières 24h
- Coût énergétique (lié à la consommation du réseau) au cours des dernières 24h
- Énergie économisée au cours des dernières 24h (informations provenant d'un compteur virtuel)
- Coût économisé (lié à l'énergie économisée) au cours des dernières 24h
Vous pouvez choisir les images de fond pour votre Dashboard ! Plus d'informations sur les Dashboards ici.
Résultats M&V
Le module M&V vous aidera à démontrer les économies qui ont été obtenues grâce à l'installation des panneaux solaires. Pour ce faire, vous devez :
- Configurez la ligne de base en tenant compte de la consommation que vous aviez avant d'installer les panneaux solaires.
- Configurez comme période de démonstration les mois où les panneaux ont déjà été installés.
Pour savoir comment configurer les projets M&V, consultez cet article. Si nécessaire, vous pouvez également créer votre ligne de base à l'aide de l'application ABC.
Microgrid
Découvrez toutes les informations incluses dans le microgrid dans l'article suivant.

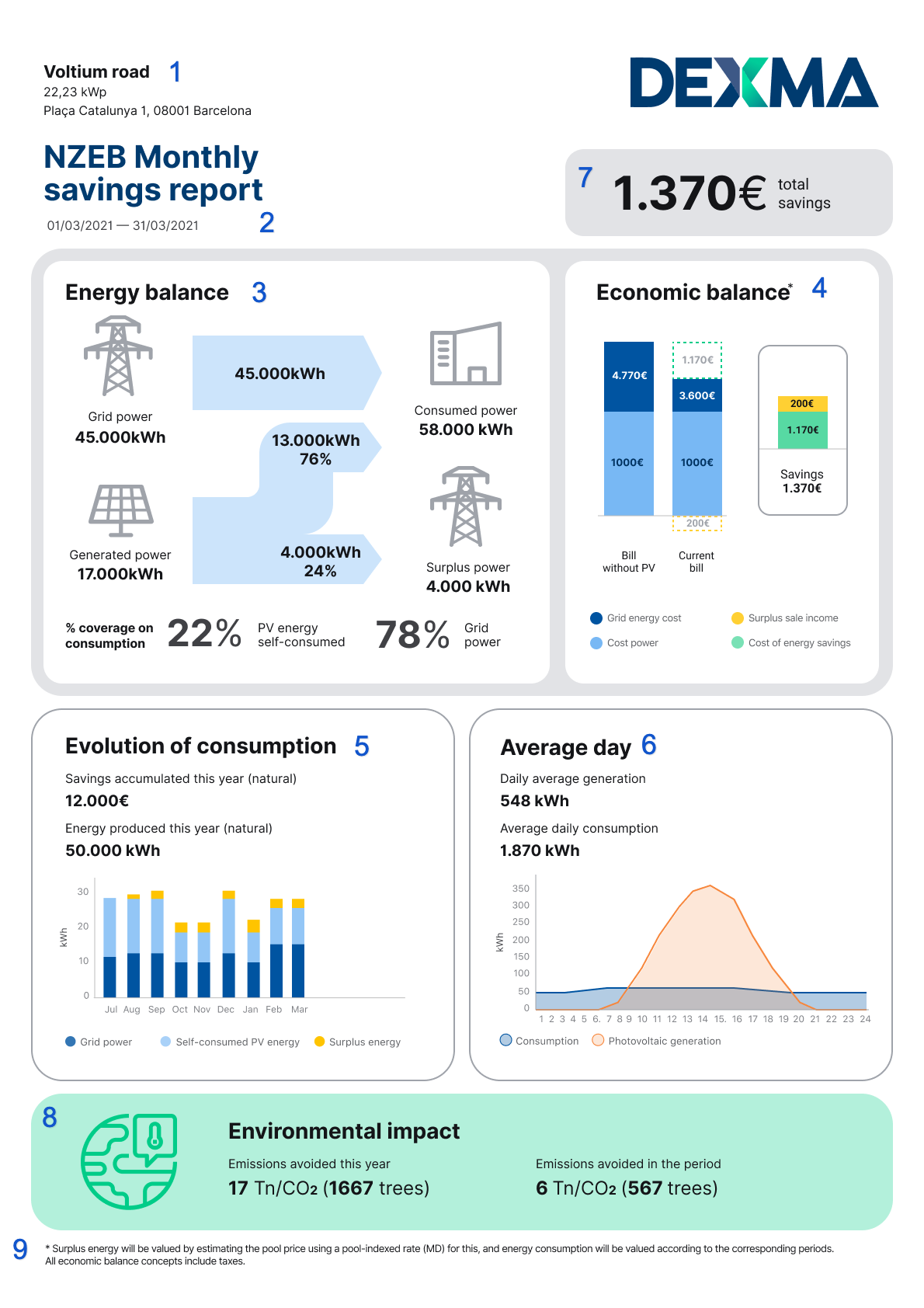

Rapport sur les Coûts Évités
Découvrez toutes les informations sur le rapport sur les coûts évités dans l'article suivant.
