In questo articolo imparerai come impostare gli account della tua piattaforma di gestione energetica per analizzare i tuoi progetti di generazione solare.
Contenuto dell'articolo:
Introduzione
La piattaforma di gestione dell'energia offre una serie di funzionalità che ti aiutano a comunicare e giustificare facilmente i risparmi ottenuti con i tuoi investimenti nel solare fotovoltaico.
Requisiti
- Avere dati sulla generazione solare sulla piattaforma, parametri:
- 452 Energia prodotta
- 402 Energia attiva
- Avere una frequenza oraria minima per poter configurare il costo dell'energia consumata e il risparmio.
- Avere contatori di riferimento assegnati all'impianto.
- Avere prezzi e forniture create e assegnate all'installazione corrispondente. Scopri come configurarli qui.
- Installa le seguenti app dal Apps Market:
- Applicazione per dispositivi virtuali
- Applicazione Microrete
- Costo evitato
- Sinottico
Configurazione dell'account
I dati necessari per sbloccare tutte le funzionalità sono:
- Consumo totale dell'edificio dove sono stati installati i pannelli (parametro 402).
- Generazione totale dei pannelli fotovoltaici (parametro 452).
- L'energia scambiata con la rete, sia importata (parametro 402) che esportata (parametro 452) se applicabile.
Nel caso in cui non disponi di tutte queste informazioni, puoi configurare i dispositivi virtuali per coprire i dispositivi inesistenti. Se desideri avere parametri come CO2 risparmiata o alberi salvati, l'app consigliata è anche l'app Dispositivi virtuali. Altri passaggi che dovresti seguire sono:
Configurazione dell'app per dispositivi virtuali
Per poter effettuare bilanci energetici e visualizzare i tuoi flussi energetici e la CO2 equivalente, puoi utilizzare l'app Dispositivo virtuale.
Variabili del bilancio energetico
Nell'app Dispositivi virtuali, è necessario configurare le informazioni richieste che non sono disponibili nella piattaforma. A volte basterà una semplice operazione per ottenere le restanti informazioni. Nel caso visualizzato di seguito, gli unici dati monitorati sono la produzione totale e il consumo totale dell'edificio. In questo caso, dovresti configurare i seguenti dispositivi virtuali:
-

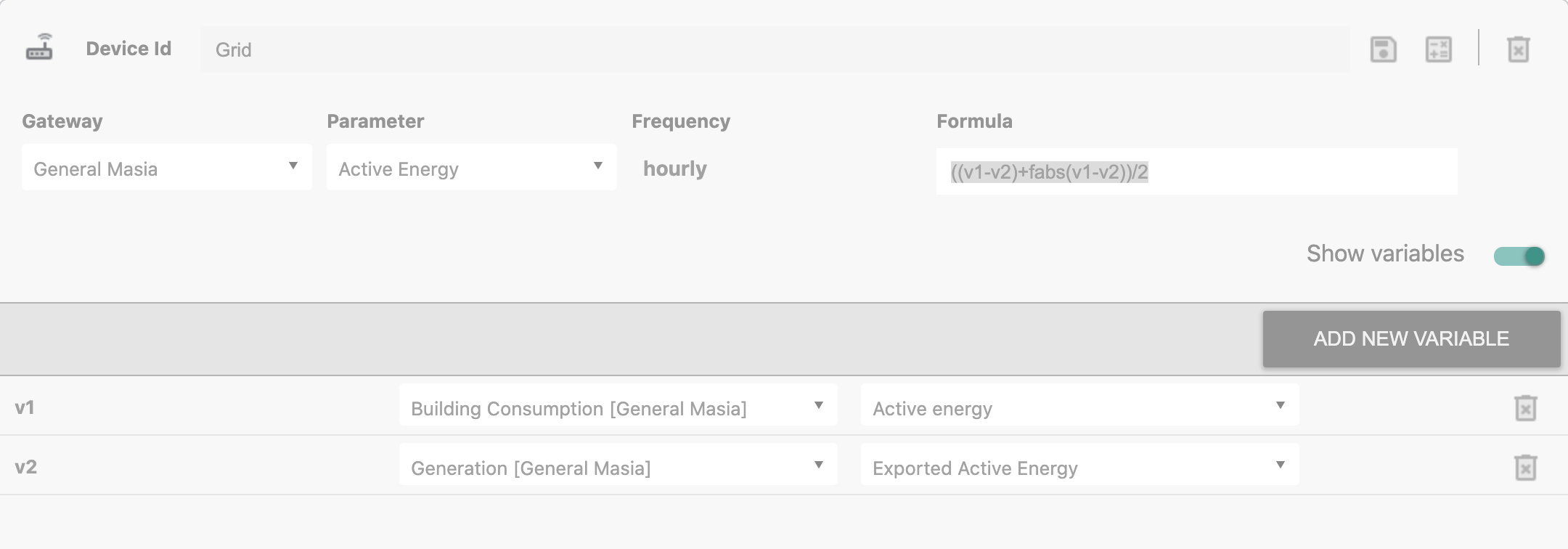

Energia importata dalla rete: Se l'energia generata è inferiore all'energia consumata nell'edificio, l'energia importata dalla rete è la differenza tra l'energia generata e quella consumata.
- Variabili
- v1: Energia totale consumata (402)
- v2: Energia prodotta (452)
- Parametro
- Energia attiva 402
- Formula
- ((v1-v2)+fabs(v1-v2))/2
- Variabili
-

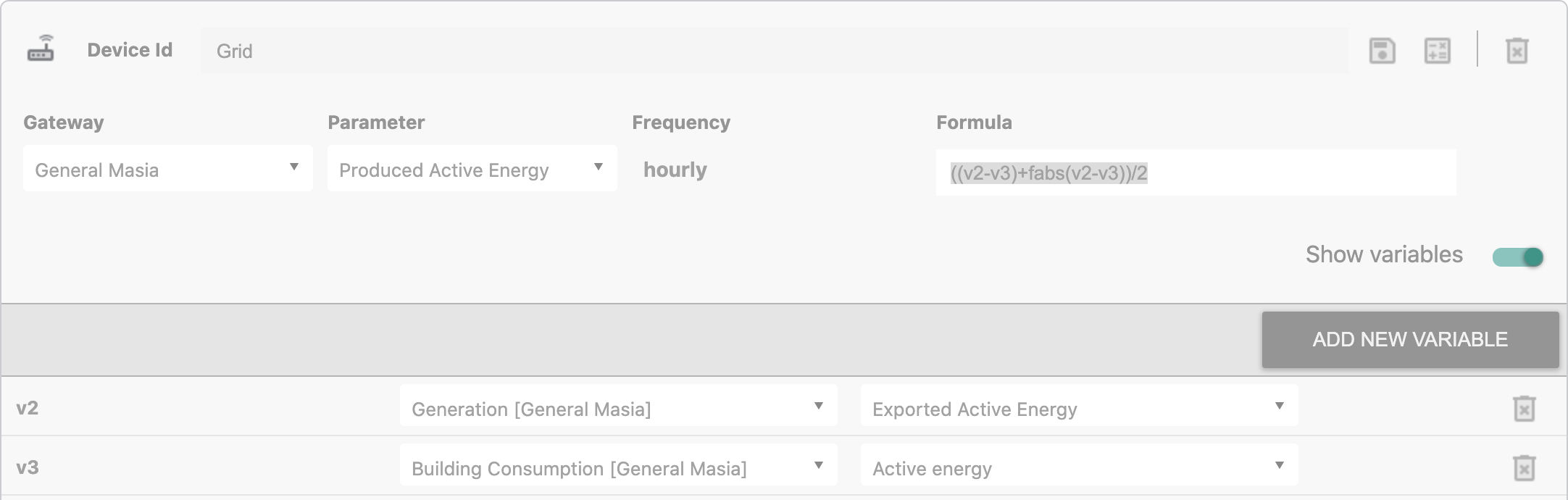

Energia esportata nella rete: Se l'energia generata è maggiore dell'energia consumata nell'edificio, l'energia rimanente viene immessa nella rete.
- Variabili
- v1: Energia totale consumata (402)
- v2: Energia prodotta (452)
- Parametro
- Energia attiva prodotta
- Formula
- ((v2-v1)+fabs(v2-v1))/2
- Variabili
-

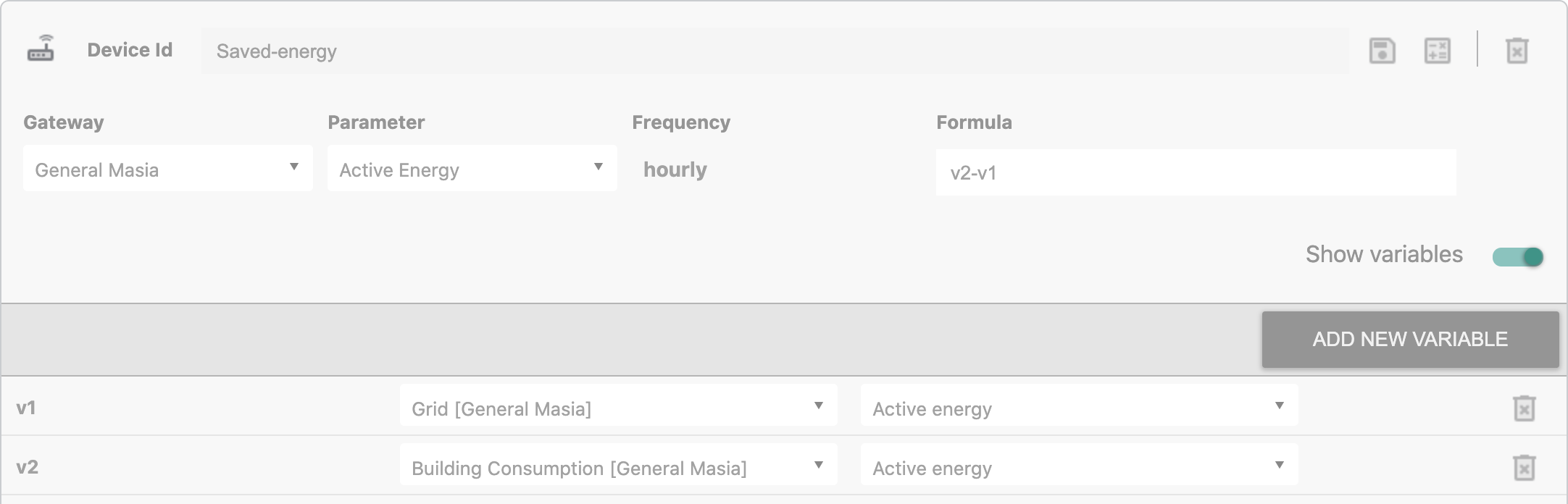

Energia risparmiata: Equilibrio tra l'energia generata dalla rete e l'energia consumata dall'edificio. È l'energia che il tuo impianto ha generato e che non hai acquistato dalla tua azienda.
- Variabili
- v1: Energia importata dalla rete (402)
- v2: Energia consumata dall'edificio (402)
- Parametro
- Energia attiva
- Formula
- v2-v1
- Variabili
Parametri di sostenibilità
Con i dispositivi virtuali è possibile calcolare gli indicatori di sostenibilità per ottenere l'equivalenza tra unità energetiche e CO2 o Alberi salvati.
-

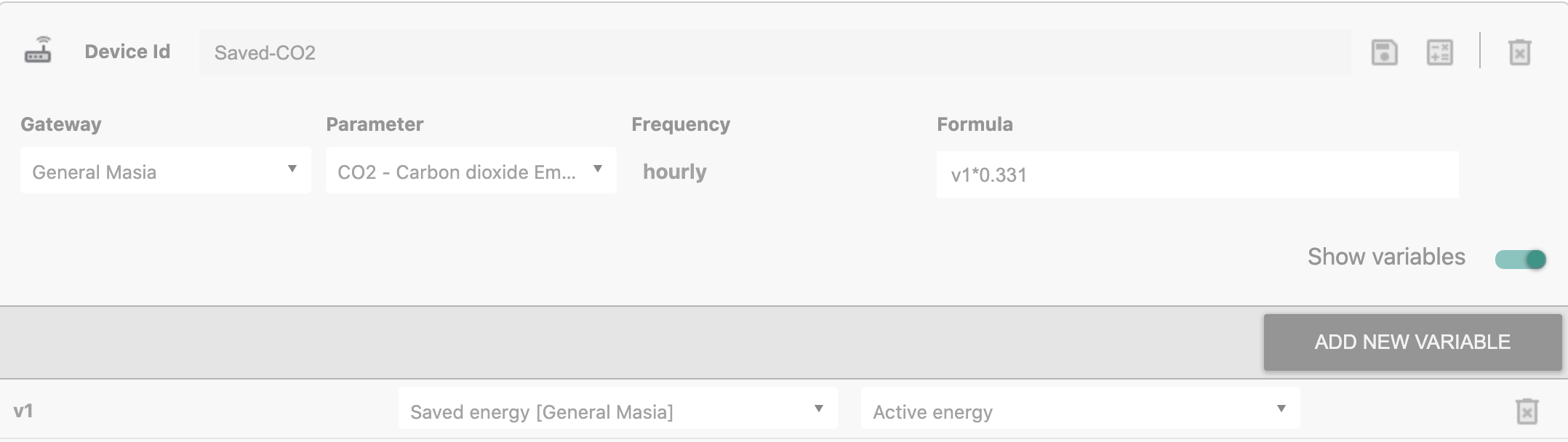

CO2 risparmiata
- Variabili
- v1: Energia risparmiata
- Parametro
- Energia attiva
- Formula
- v1*<conversion factor of the electricity market in your country>
- Variabili
-

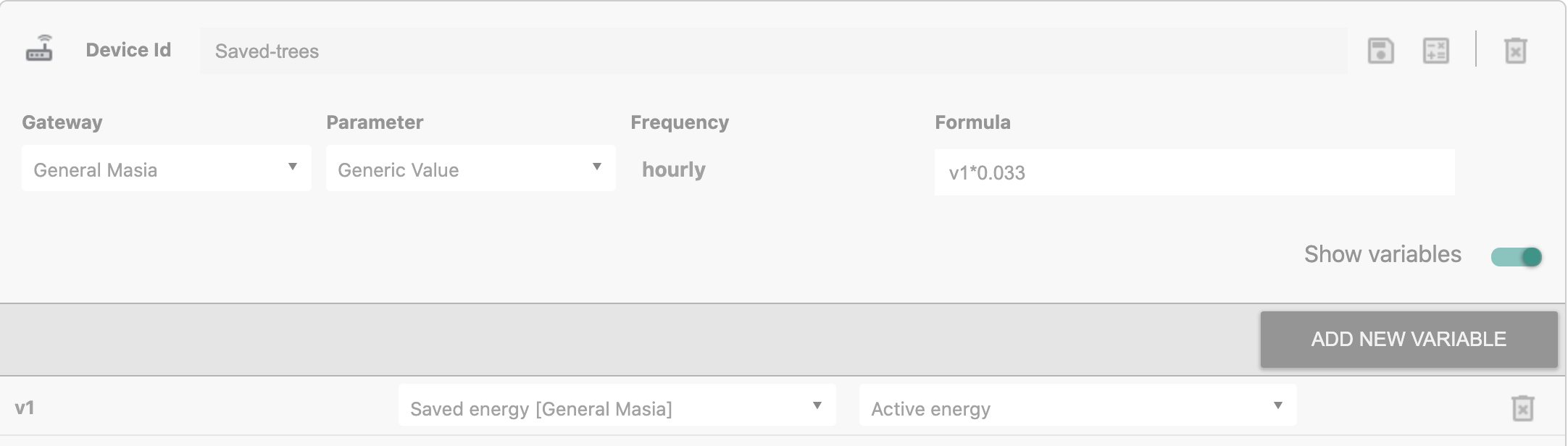

Alberi salvati
- Variabili
- v1: Energia risparmiata
- Parametro
- Energia attiva
- Formula
- v1*<conversion coefficient from energy to trees>
- Variabili
Assegnazione dei dispositivi di riferimento

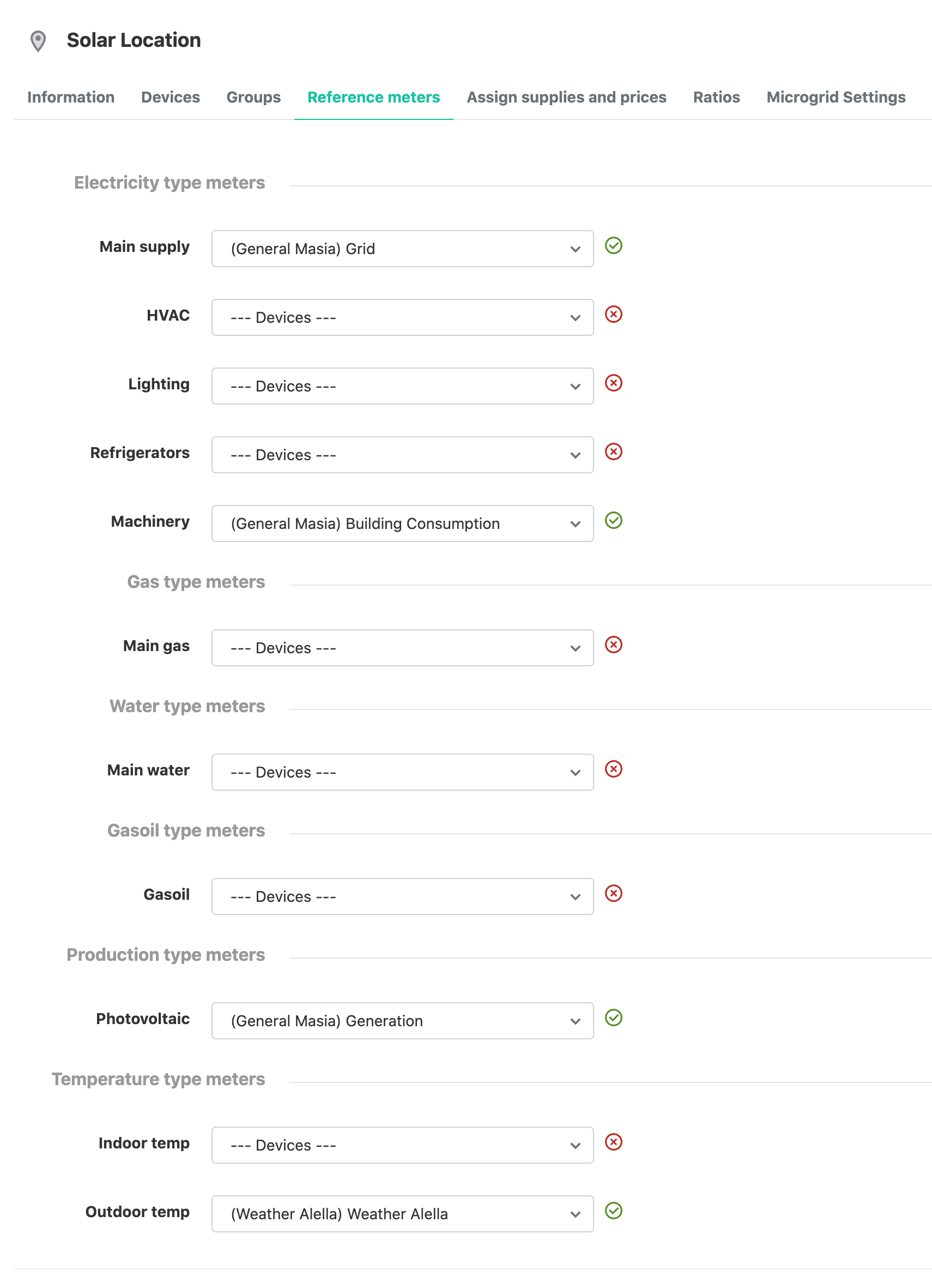

Per poter visualizzare i dati nelle schermate di analisi è necessario assegnare il dispositivo alla posizione corrispondente. Assegnare quindi i seguenti contatori di riferimento:
- Alimentazione principale: Il dispositivo che rappresenta lo scambio di energia con la rete, sia importata che esportata.
- Macchinari: Il dispositivo che rappresenta il consumo totale dell'edificio.
- Fotovoltaico: Il dispositivo che rappresenta la generazione totale.
Maggiori informazioni sui contatori di riferimento, qui.
Configurazione della microrete
Consulta questo articolo per sapere come configurare l'app Microgrid.
Analizzando i risultati
In questa sezione troverete alcune proposte per analizzare i risultati dei vostri impianti solari:
- Configurazione dei grafici sinottici
- Configurazione delle dashboard con i principali indicatori
- Risultati M&V
- Microrete
- Rapporto sui costi evitati
Configurazione dei grafici sinottici
Ci sono diversi grafici sinottici che potresti configurare, ma qui troverai una proposta:
Potresti caricare un'immagine che rappresenta i flussi energetici nel tuo impianto e quindi aggiungere i parametri che ti interessano al grafico sinottico.
Scopri come configurare l'app sinottica qui.
E contatta il tuo fornitore di supporto se desideri utilizzare la stessa immagine utilizzata in questo articolo.
Configurazione delle Dashboard con i principali indicatori

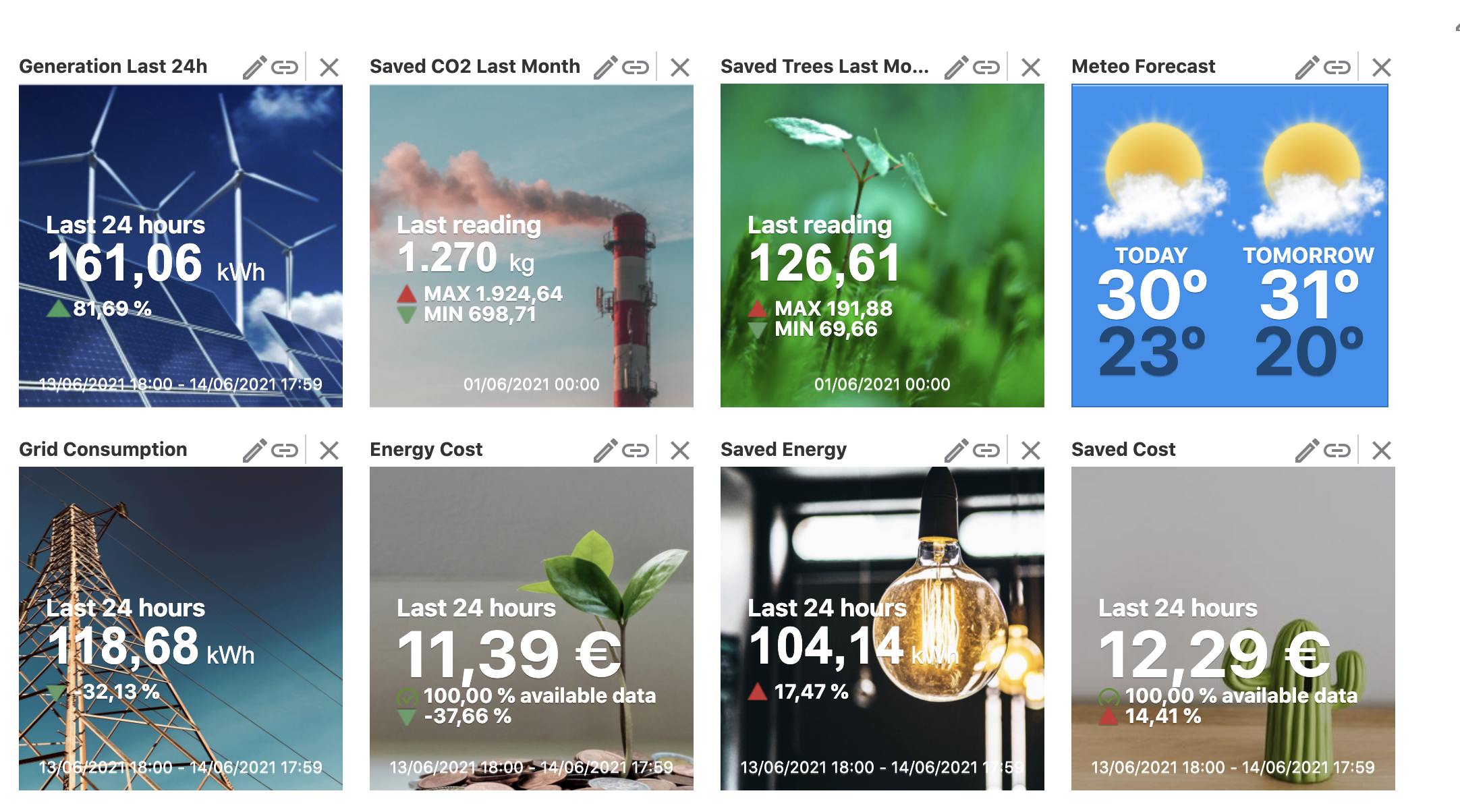

Puoi configurare Dashboard utilizzando widget che mostrano informazioni che potrebbero interessarti. Qui puoi trovare un esempio:
In questo esempio sono presenti i seguenti widget:
- Generazione durante le ultime 24 ore
- CO2 risparmiata nell'ultimo mese (informazioni provenienti da un dispositivo virtuale)
- Alberi salvati nell'ultimo mese (informazioni provenienti da un dispositivo virtuale)
- Previsioni meteo
- Consumo di rete nelle ultime 24 ore
- Costo energetico (relativo al consumo della rete) nelle ultime 24 ore
- Energia risparmiata nelle ultime 24 ore (informazione proveniente da un dispositivo virtuale)
- Costo risparmiato (relativo all'energia risparmiata) nelle ultime 24 ore
Puoi scegliere le immagini di sfondo per la tua dashboard! Maggiori informazioni sui dashboard qui.
Risultati M&V
Il modulo M&V ti aiuterà a dimostrare il risparmio ottenuto grazie all'installazione dei pannelli solari. Per fare ciò, dovresti:
- Configura la linea di base considerando il consumo che avevi prima di installare i pannelli solari.
- Configura come periodo dimostrativo i mesi in cui i pannelli erano già installati.
Per sapere come configurare i progetti M&V, visita questo articolo. Se necessario, puoi anche creare la tua linea di base utilizzando l'app ABC.
Microrete
Si prega di apprendere tutte le informazioni incluse nella Microgrid nel seguente articolo.

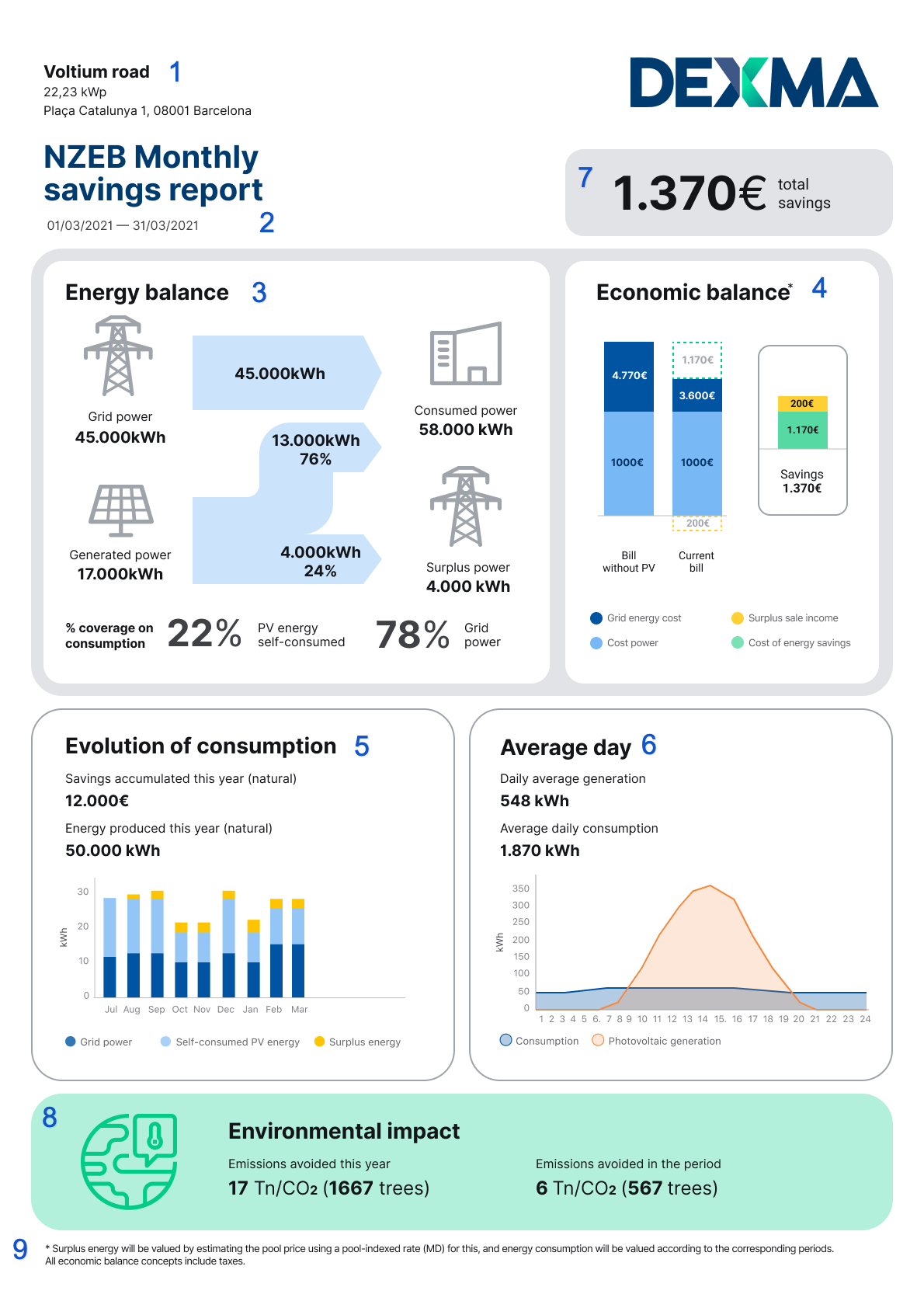

Rapporto sui costi evitati
Scopri tutte le informazioni incluse nel rapporto sui costi evitati e come configurarlo nel seguente articolo.
