En aquest article aprendrem a utilitzar la funció Mesura i verificació (M&V) Projectes a la plataforma. També parlarem dels grups de mesura i verificació (M&V).
Continguts:
Introducció
La funció de projectes de mesura i verificació (M&V) ens permet fer un seguiment de l'estalvi energètic d'un projecte, utilitzant un consum de referència com a referència per a la nostra anàlisi i comparar-lo amb el nostre consum real.
La plataforma és totalment compatible amb el protocol IPMVP.
Freqüències disponibles
Les freqüències disponibles per a aquesta funció són de 30 minuts, cada hora, diària, setmanal i mensual.
Fonts d'energia disponibles
Les fonts d'energia disponibles per als projectes de verificació de la Mesura & són les següents:
- Electricitat - 402
- Gas - 420
- Aigua - 901
- Tèrmica (calefacció) - 802
- Tèrmica (refrigeració) - 810
- Energia exportada - 452
- Gas (Vol) - 420
- Gas (NVol) - 419
- Volum d'aire comprimit - 435
- Energia de gas natural liquat (GNL) - 471
- Biomassa - 472
Recordeu que podeu activar fàcilment noves fonts d'energia anant a Configuració -> Preferències.
Requisits
La funció de projectes de mesura i verificació està disponible per a llicències avançades.
Per crear un nou projecte M&V, primer necessiteu algunes coses:
- Per enviar dades a la plataforma per a un dels paràmetres enumerats anteriorment
- Per acceptar els dispositius i punts de dades generats quan les dades entren a la plataforma
- Per assignar aquests dispositius a la seva ubicació corresponent
Com funciona?
Podeu accedir als Projectes de verificació de la Mesura & a la secció M&V de la plataforma. La primera pantalla a la qual accedireu és la Llista de projectes.

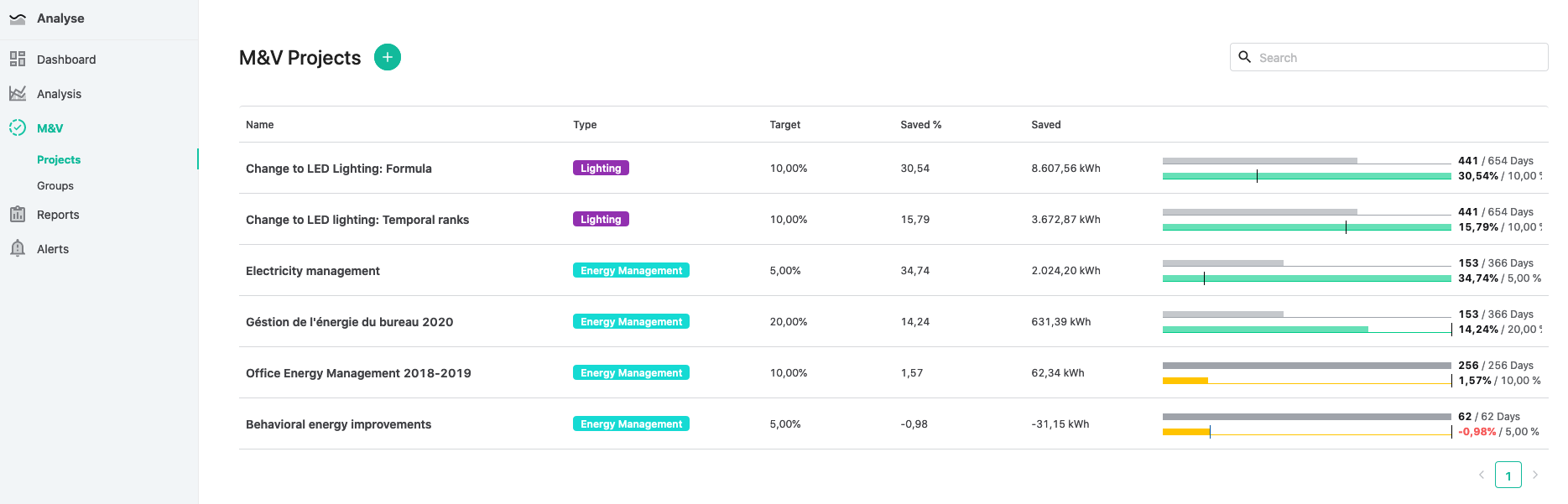

Llista de projectes
La vista de llista de projectes enumera tots els projectes que s'han configurat per al compte, donant una visió general del seu estat.
Aquesta pàgina proporciona informació com ara el nom del projecte, el tipus, l'objectiu d'estalvi, el % d'energia estalviada fins al moment, la quantitat d'estalvi, la durada del projecte i el resum de l'estalvi en un gràfic de barres.
La barra de cerca de l'extrem superior dret permet cercar ràpidament projectes i els botons de navegació de la part inferior permeten navegar per la llista de projectes.
El signe "plus" a la part superior esquerra us permet crear un projecte nou.
Creeu un projecte de verificació de la mesura &

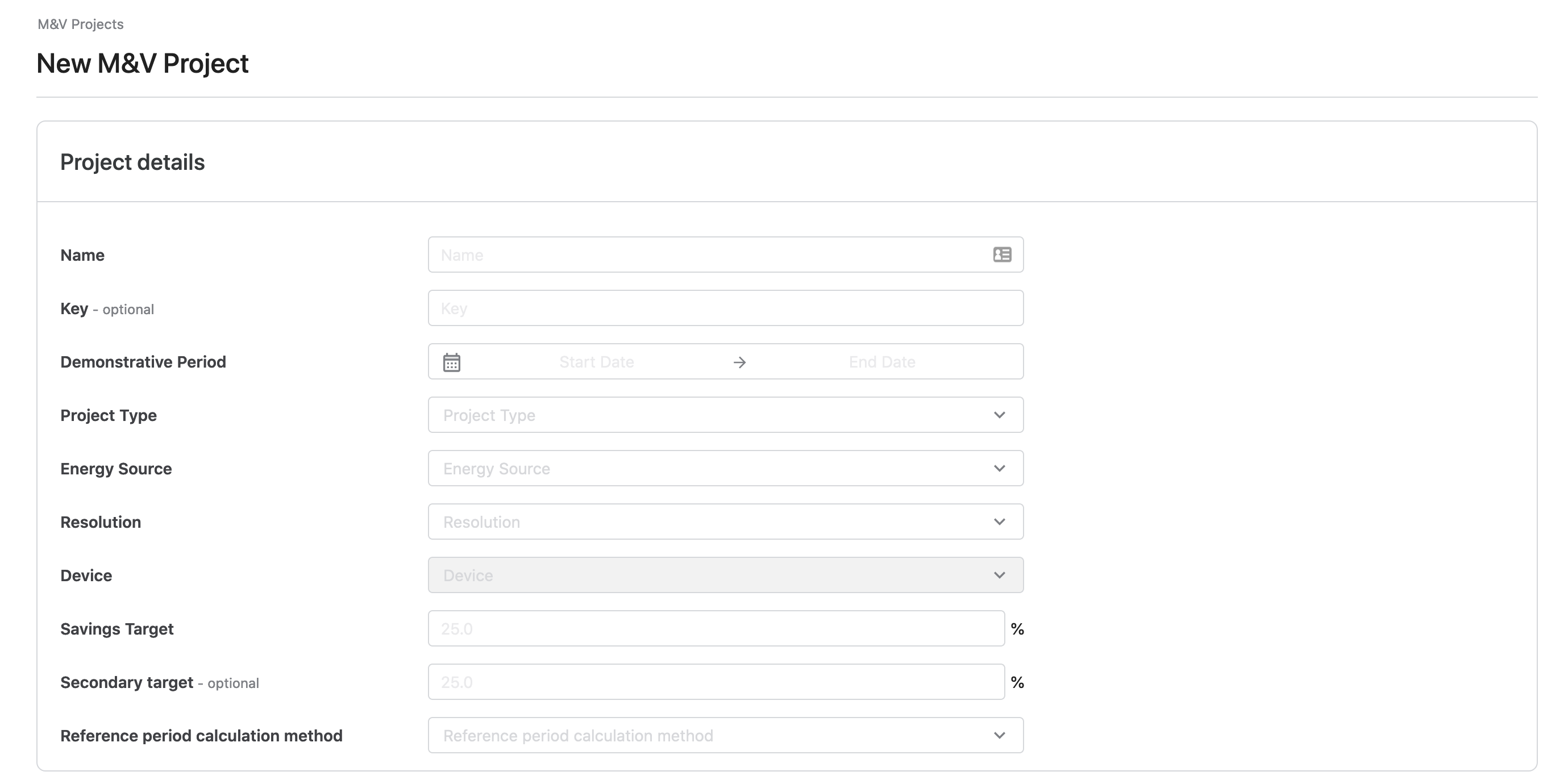

A la vista de llista de projectes , premeu el signe més per mostrar la pantalla Crea un projecte. En aquesta pantalla, podeu crear un nou projecte introduint la informació rellevant.
Detalls del projecte
En aquest primer apartat, podeu introduir la informació general del projecte, i triar el mètode per calcular el consum de referència (línia de base).
- Nom del projecte*: Nom distintiu del projecte. Per exemple, "Contracte d'eficiència energètica d'oficines".
- Clau del projecte: Un identificador per al projecte. Aquest camp es pot deixar en blanc i la plataforma assignarà un número d'identificació automàticament.
- Període demostratiu*: Data d'inici i finalització on es farà el seguiment dels estalvis.
-
Tipus de projecte*: el tipus de mesura d'eficiència energètica implementada:
- Gestió de l'energia
- Il·luminació
- Calefacció
- Aire condicionat
- Refrigeració
- Tractament de l'aire
- Envoltant de l'edifici
- Control
- Maquinària
- Altres
- Font d'energia*: seleccionem el tipus d'energia del nostre projecte entre les opcions descrites anteriorment
- Resolució*: seleccionem la resolució del nostre consum de referència. Si tenim dades horàries, la resolució ha de ser "horària". Si només podem generar la nostra línia base mensual, seleccionem "mensualment" com a freqüència. Això dependrà de la disponibilitat de les nostres dades de consum.
- Dispositiu*: seleccionem a través de quin dispositiu o grup es farà el seguiment.
- Objectiu d'estalvi (%)*: Objectiu d'estalvi previst per al projecte.
- Objectiu secundari: Això permet definir un segon objectiu per al projecte, que es pot utilitzar per a informes interns o per provar objectius d'estalvi més agressius. És un camp opcional.
-
Mètode de càlcul del període de referència: podeu triar com es calcularà el consum de referència entre aquestes 2 opcions:
- Per fórmula: Configura una fórmula amb variables per simular el consum de referència
- Per interval de temps: aquesta opció agrega dades per mitjana/mediana en funció d'una finestra temporal (dia, setmana, mes, any) de la quantitat de dades que ja existeix a la plataforma.
Un cop escollit el mètode de càlcul del període de referència, a continuació apareixerà el menú de càlcul del període de referència.

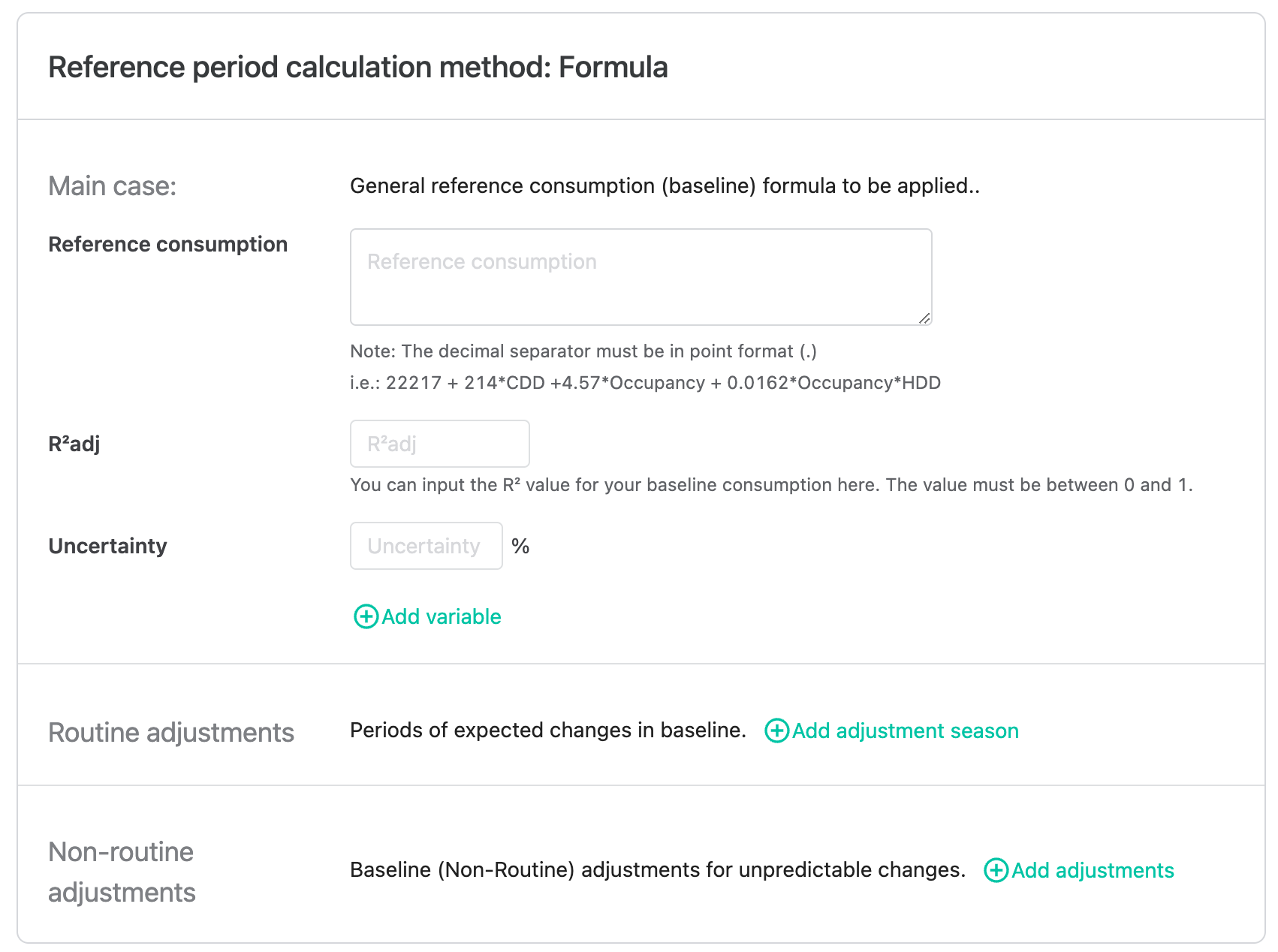

Mètode de càlcul del període de referència: Fórmula
Aquest mètode us permet utilitzar una fórmula estadística per calcular el consum de referència. Obteniu informació sobre com calcular una fórmula de consum de referència (línea de base) aquí.
Si el mètode seleccionat era una fórmula, apareix el següent menú, que permet definir la fórmula a aplicar, el llindar d'incertesa, les variables de la fórmula, casos condicionals que puguin substituir periòdicament el consum de referència i qualsevol ajust no rutinari que modificarà el consum de referència.
El camp consum de referència us permet introduir la fórmula que s'utilitzarà per calcular el consum de referència. Podeu utilitzar paraules curtes per designar les variables de la vostra fórmula, així com les següents operacions matemàtiques. Assegureu-vos que feu servir el punt "." com a separador decimal.
Fórmules:
| a + b | La suma de "a" i "b" |
| a - b | La resta entre "a" i "b" |
| a * b | La multiplicació de "a" i "b" |
| a/b | La divisió de "a" i "b" |
| Math.sqrt(a) | Arrel quadrada de "a" |
| Math.pow(a,b) | "a" a la potència "b" |
| Matemàtiques.abs(a) | El valor absolut de "a" |
| Math.exp(a) | Exponent de "a" |
| Matemàtiques.pis (a) | Enter més proper a "a", no major que "a" |
| Math.log(a) | Registre de "a" base "e" |
| Math.random() | Nombre aleatori del 0 al 1 |
| Ronda matemàtica(a) | Enter més proper a "a" |
| Math.sin(a) | Sinus de "a" |
| Math.cos(a) | Cosinus de "a" |
El camp R2adj us permet introduir l'R2 per a la fórmula de base obtinguda mitjançant regressió lineal múltiple.
El camp incertesa us permet indicar la incertesa o l'error que té la vostra fórmula. Això es tindrà en compte a l'hora de mostrar l'estalvi als gràfics i taules del projecte.

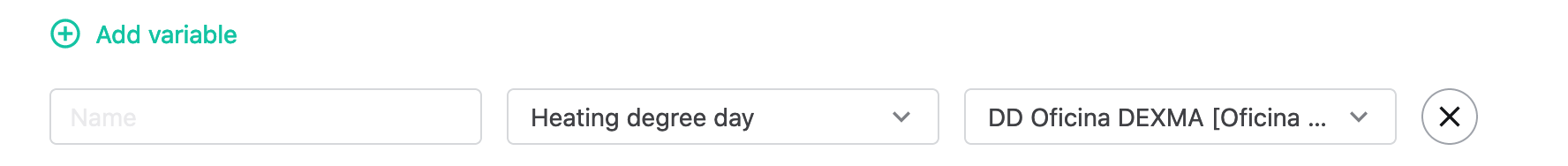

Per afegir variables, premeu el botó Afegeix variables i apareixerà el menú següent:
Trieu un nom representatiu (que s'utilitzarà a la fórmula definida anteriorment) i seleccioneu el paràmetre i el dispositiu corresponent per utilitzar-los a la fórmula. Podeu afegir tantes variables com vulgueu. Podeu eliminar una variable prement el botó X al costat del nom del dispositiu.

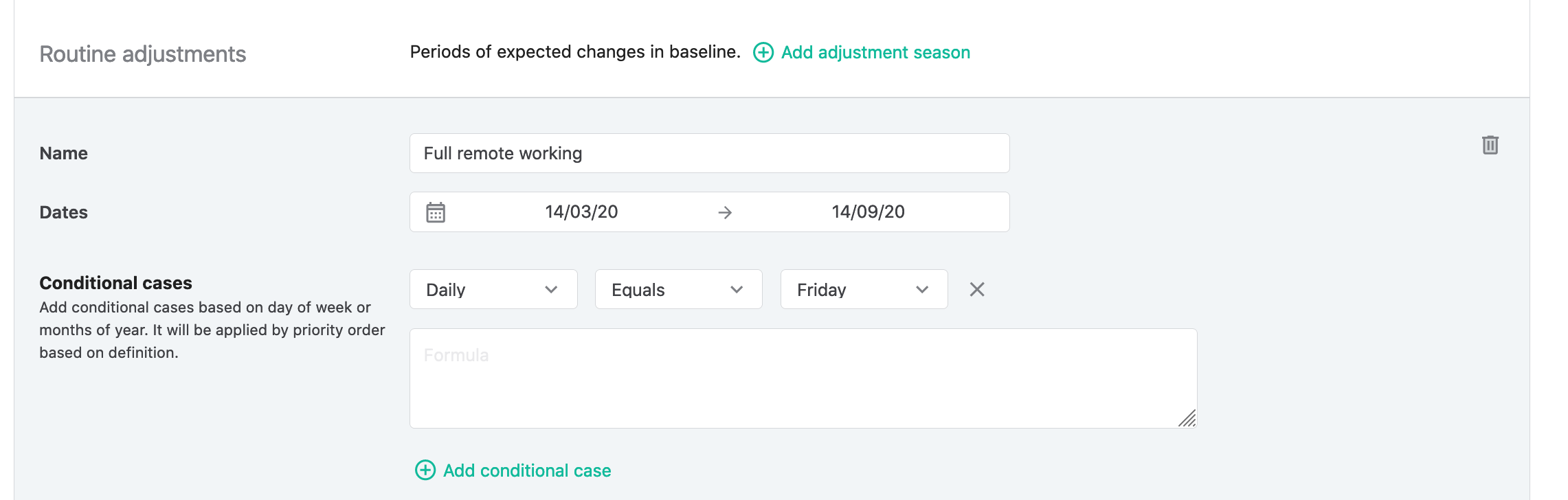

Presentació dels ajustos de rutina
El consum de referència del projecte es pot modificar per dies o períodes de temps específics amb la funció Ajustaments rutinàries. Per començar a utilitzar aquesta funció, feu clic al botó "Afegeix una temporada d'ajustament" quan creeu o editeu un projecte.
Definiu un nom per a la temporada i el seu període d'aplicació. Durant aquest període s'aplicaran els casos condicionals creats durant aquesta temporada.
Un cop definida la temporada, podeu afegir casos condicionals mitjançant el botó "Afegeix casos condicionals". Podeu introduir tantes condicions com necessiteu. Aquestes s'aplicaran per ordre de prioritat en funció de la definició.
Els casos condicionals utilitzen les mateixes variables definides en el consum de referència del projecte.
Podeu crear casos condicionals que s'apliquen a dies concrets de la setmana, o entre 2 dies de la setmana, en un mes concret de l'any o entre 2 mesos determinats.
Qualsevol supòsit condicional substituirà la fórmula principal de consum de referència pel seu període d'aplicació.

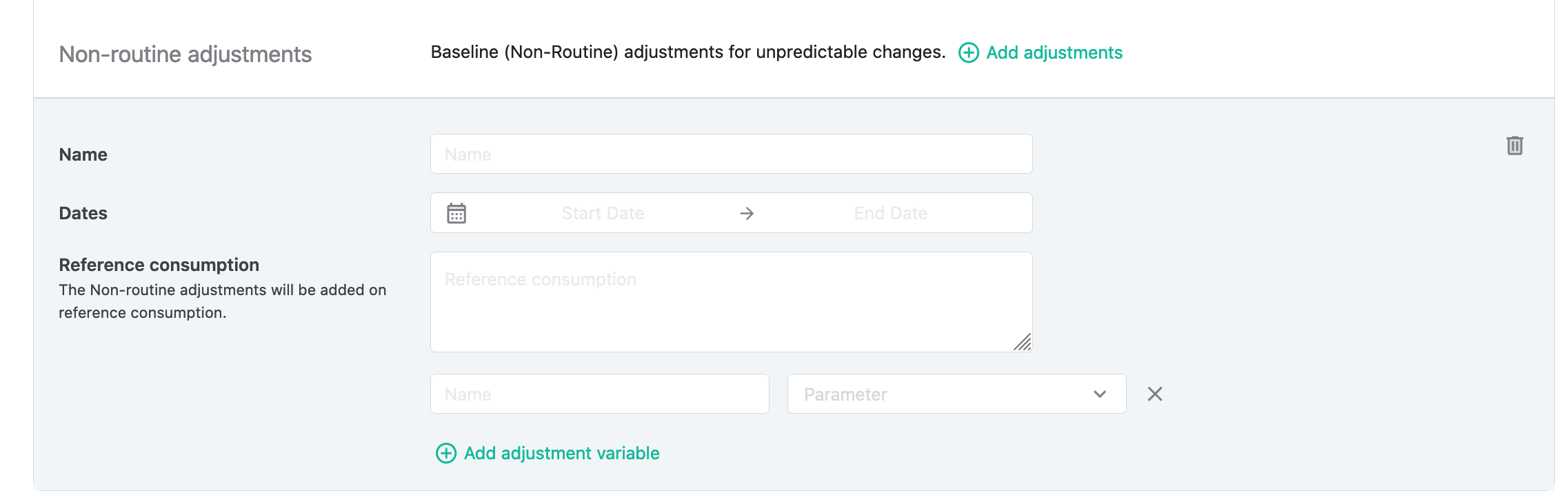

Ajustaments no rutinaris
En aquest apartat podem afegir tots els ajustos no rutinaris produïts durant tot el projecte, com ara canvis de temperatura de consigna, treballs de manteniment que afecten el funcionament de la instal·lació, modificacions horàries, etc. Els ajustos podrien ser valors constants o una fórmula basada en algunes variables (graus dies, ocupació, etc.). El valor d'aquest consum com a ajust s'agrega al consum de referència.
Podeu afegir tants ajustaments com vulgueu. Per afegir un ajust, premeu el botó Afegeix ajustos. Es mostrarà el menú següent:
Cada ajust no rutinari necessitarà un Nom, una fórmula de consum de referència (pot ser un valor constant) i la data d'inici i finalització durant la qual s'aplicarà l'ajust. Qualsevol variable utilitzada en la fórmula per a un ajust no rutinari s'ha de definir a les seccions d'ajustaments no rutinaris. Premeu el botó Afegeix una variable d'ajust per afegir variables.
Un cop finalitzada la configuració del projecte, premeu el botó desa per desar el projecte. Se us redirigirà a la llista de projectes.
Seleccioneu el projecte a la llista fent-hi clic i se us redirigirà a la pantalla Visualització del projecte.
Mètode de càlcul del període de referència: Interval de temps
El mètode de càlcul de l'interval de temps pot no ser tan precís com la Fórmula, però permet simplificar el càlcul d'un consum teòric si tenim dades històriques disponibles durant un període representatiu del dispositiu que volem fer el seguiment.
Quan hem d'utilitzar l'opció de "Període de referència"?
- Quan tinguem dades de seguiment, almenys, d'un període d'activitat representatiu de la instal·lació
- Quan no disposem de dades externes per a la correlació (graus dies, ocupació, etc.) o no les volem utilitzar.
- Quan el consum d'energia és independent de qualsevol variable mesurable
- Quan el coeficient de correlació amb dades externes és molt baix (menys del 20%)

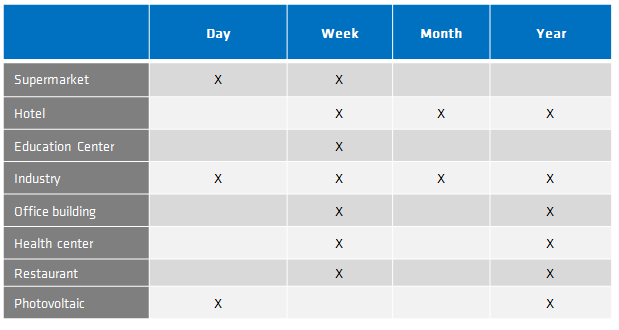

Quin és el període d'activitat demostrativa de la meva instal·lació?
Hem de saber quin és el període de temps amb un cicle representatiu d'activitat a la nostra instal·lació per saber quin és el període mínim de dades que hem de recollir abans de fer la nostra línia de base. Aquí en tenim alguns exemples:
Com funciona el mètode Interval de temps?

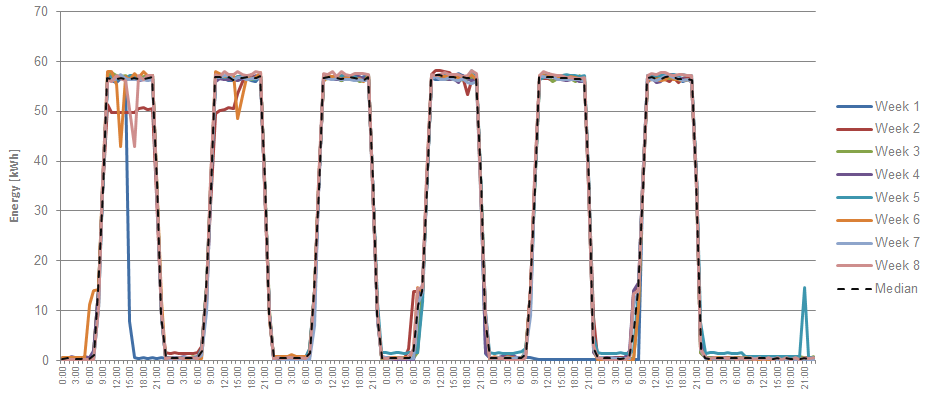

Aquesta opció agrega les dades per mitjana o mediana en funció d'una finestra de temps (dia, setmana, mes, any) de la quantitat de dades que ha establert el client.
Per exemple, estem fent una substitució de la il·luminació per un sistema més eficient (com els LED), i tenim 2 mesos de dades de consum d'il·luminació abans d'instal·lar el LED. El nostre període representatiu d'activitat (supermercat) és d'una setmana, podem "superposar" 8 setmanes amb freqüència horària i fer la mediana, obtenint una línia de base "aproximada" del nostre consum teòric:
Com puc configurar un projecte d'interval de temps a la plataforma EM?
Quan configureu els detalls del projecte, seleccioneu "Interval de temps" com a mètode de càlcul. El següent menú estarà disponible:
Aquí teniu una breu descripció dels camps a configurar:
- Incertesa: aquest camp us permet indicar la incertesa o l'error que té la vostra fórmula. Això es tindrà en compte a l'hora de mostrar l'estalvi als gràfics i taules del projecte.
- Temps: El període representatiu del període d'activitat de la nostra instal·lació: diari, setmanal o mensual.
- Agregació: Trieu entre la mitjana i la mitjana en funció del que creiem que podria ser millor. Si les nostres dades tenen una distribució normal, no hi haurà cap diferència. Si tenim pics o dades corruptes, la mediana és una mesura més realista.
- Període de referència: data d'inici i finalització del període que es prendrà com a consum de referència estimat.
També podem definir Ajustaments no rutinaris, igual que en el mètode de la fórmula.
Un cop configurat el projecte, premeu el botó desa per desar-lo. Se us redirigirà a la llista de projectes.
Notes del projecte
Aquesta secció us permet anotar qualsevol informació rellevant per al vostre projecte que vulgueu fer un seguiment a la plataforma.
Vista del projecte
Accediu a la vista del projecte fent clic a un projecte de la llista de projectes. En aquesta pantalla, podeu fer un seguiment del consum i l'estalvi del vostre projecte. Hi ha diferents elements que us ajudaran en l'anàlisi del vostre projecte:
- resum del projecte
- Gràfic de consum real vs de referència
- Gràfic de consum real i de referència acumulat
- % d'estalvi acumulat respecte al gràfic objectiu
- Comparació amb la taula de referència
- Comparació amb la taula d'objectius
Aquesta secció utilitza la següent codificació de colors per reflectir com es compara el consum real amb la referència i la incertesa. En els gràfics acumulats, el color indica la tendència d'aquest període, en lloc de la comparació absoluta de valors.
- Verd:Els resultats es mostraran en verd en els períodes on hi hagi hagut estalvis. El consum real està per sota del consum de referència i del llindar d'incertesa.
- Vermell:Els resultats es mostraran en vermell en els períodes en què s'han produït pèrdues o no s'han produït estalvis. El consum real està per sobre del consum de referència i del llindar d'incertesa.
- Groc:Els resultats es mostraran en groc en els períodes en què el valor estigui dins del llindar d'incertesa definit en crear el projecte. El consum real és proper al consum de referència, però la incertesa no permet determinar si hi ha estalvis o pèrdues.
- Gris:Els resultats es mostraran en gris en els períodes en què hi ha dades de consum disponibles però que falten algunes dades a la fórmula de referència. Per exemple, si la variable A s'ha inclòs com a paràmetre a la fórmula de consum de referència però hi ha dades que falten per a aquesta variable, les dades de consum es mostraran en gris durant aquest període i el consum de referència no es mostrarà gràficament.
- Sense resultats:No es mostraran resultats si no hi ha dades de consum.

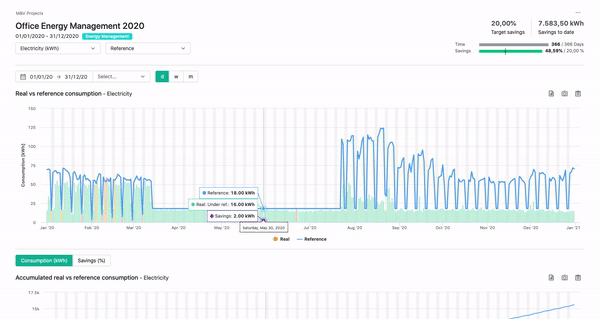

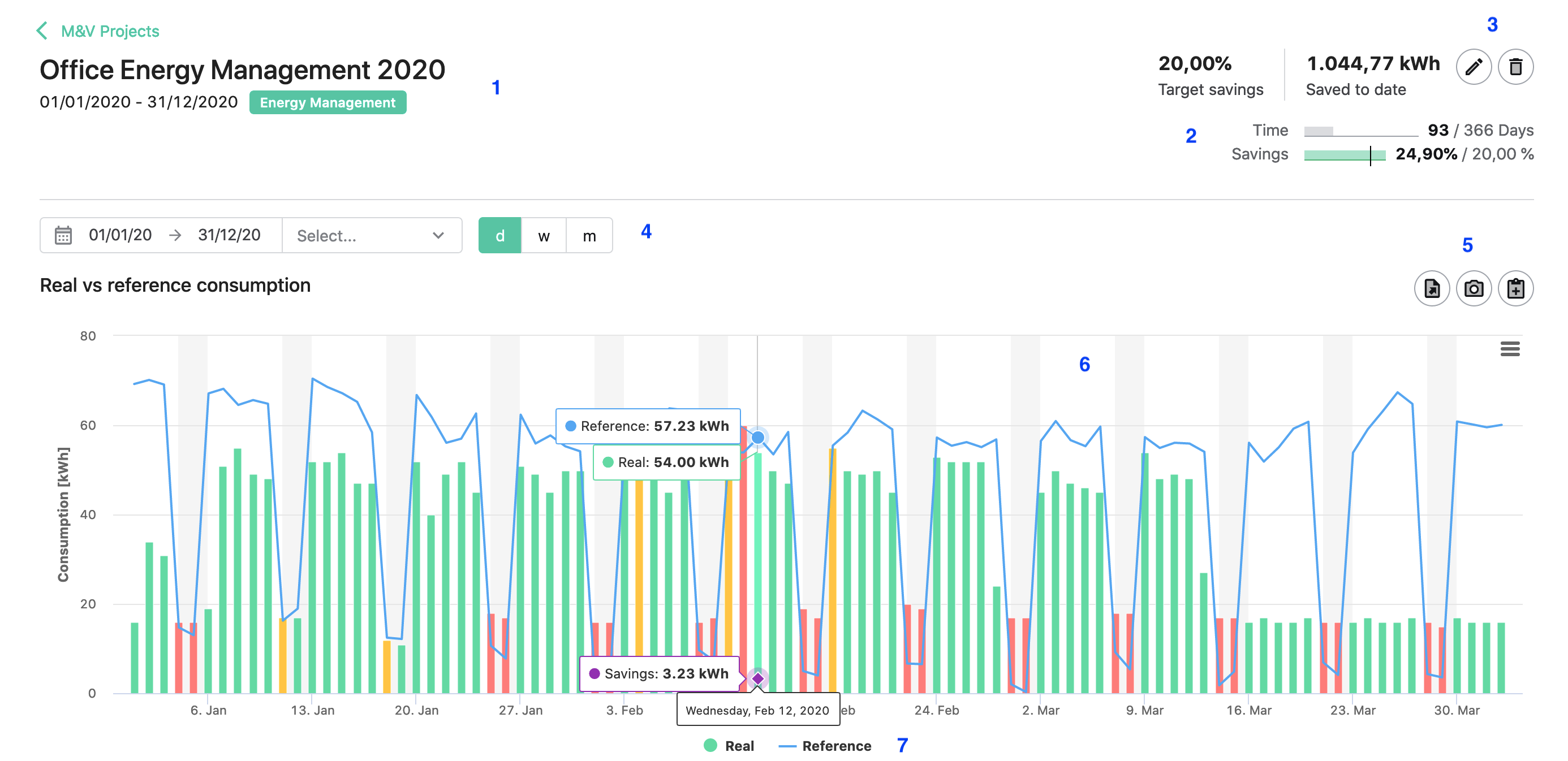

La pantalla de visualització del projecte és la següent:
- Títol del projecte, període demostratiu i tipus de projecte
- Resum del projecte, amb l'objectiu d'estalvi, l'estalvi real i com es comparen amb l'estalvi del projecte, així com el temps transcorregut en el projecte
- Botons d'edició i supressió de projecte: utilitzeu aquests botons per editar la configuració del projecte o per eliminar un projecte
- Selector de data i resolució: seleccioneu el període pel qual voleu visualitzar les dades, així com la resolució. Aquí només es mostraran la resolució del projecte seleccionada i les resolucions inferiors.
- Exporteu el gràfic a un fitxer xls, una imatge o utilitzeu el gràfic en un informe personalitzat
- L'àrea del gràfic permet visualitzar les dades del projecte. En moure el cursor sobre el gràfic, podem obtenir el detall del consum de referència, el consum real i l'estalvi en qualsevol punt del gràfic. En seleccionar un període determinat del gràfic, podem ampliar i veure el detall d'aquest període.
- Feu clic a la llegenda que hi ha a sota del gràfic per ocultar/mostrar els elements del gràfic. Tingueu en compte que elxportar un gràfic a Informes personalitzats mostrarà tots els els elements del gràfic, fins i tot si no estan seleccionats quan exportant.
A sota del gràfic Real vs consum de referència, podem veure els gràfics de consum acumulat i d'estalvi, que podem seleccionar respectivament amb els botons Consum (kWh) i Estalvi (%). Moure el cursor per sobre del gràfic també mostra informació diferent per a cada punt del gràfic.

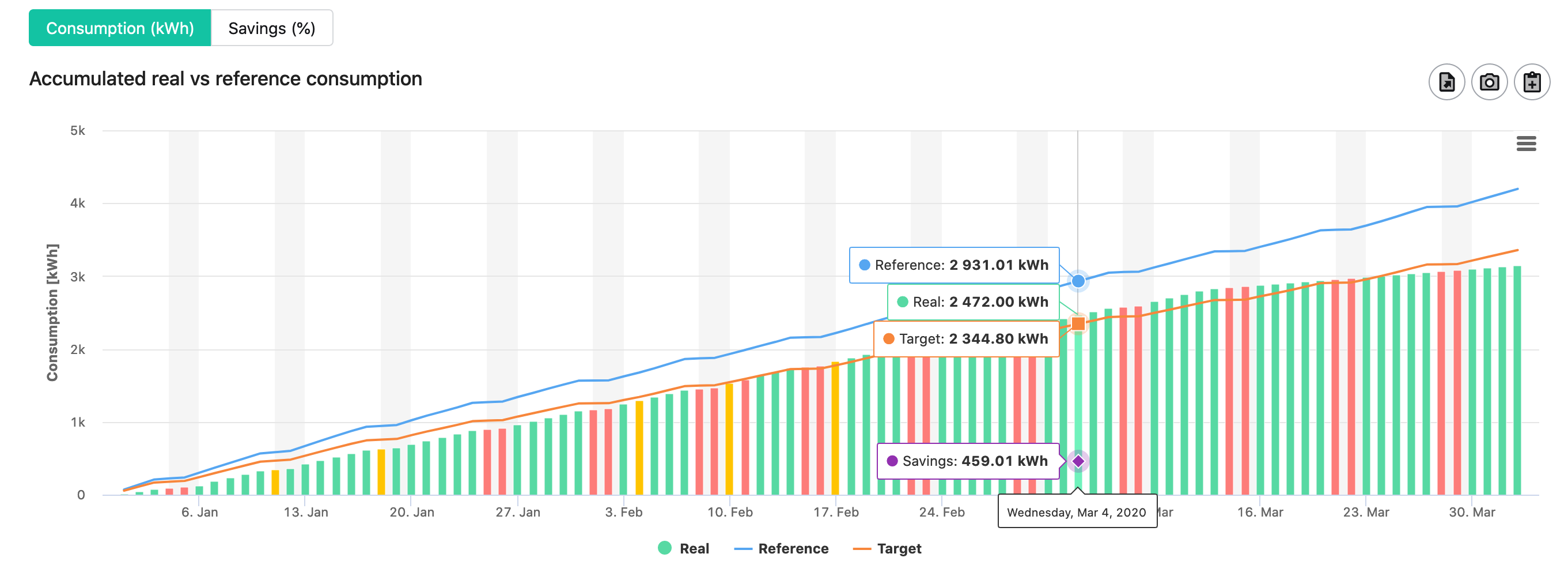

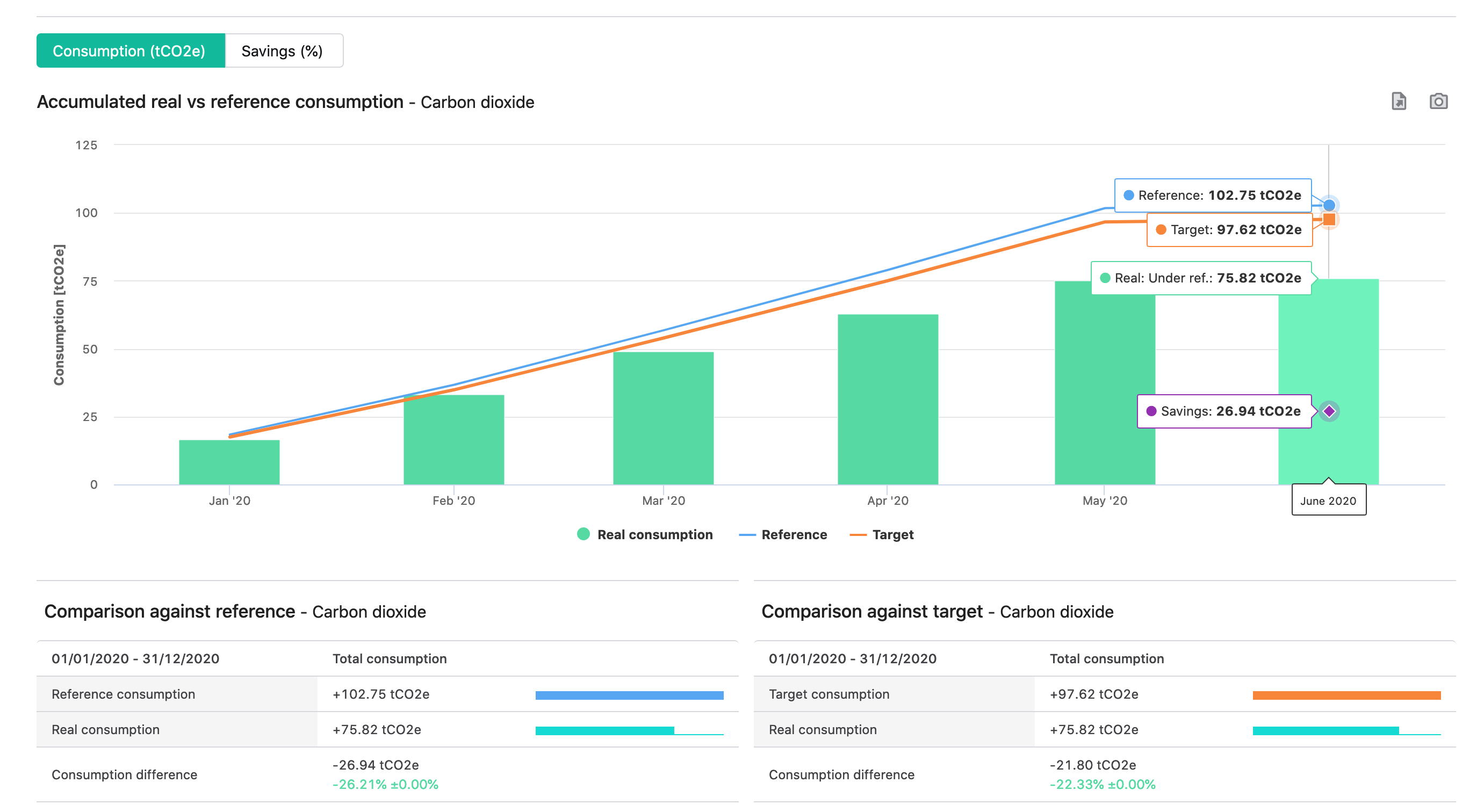

En el gràfic de consum acumulat es mostren de forma acumulada el consum de referència, el consum real, l'objectiu de consum i l'estalvi. El color del gràfic correspon al pendent de la corba de consum. Si la tendència és estalviar, la corba serà verda, si la tendència no és estalviar, la corba serà vermella. Els períodes en què la tendència de consum es troba dins dels marges d'error es mostraran en taronja.

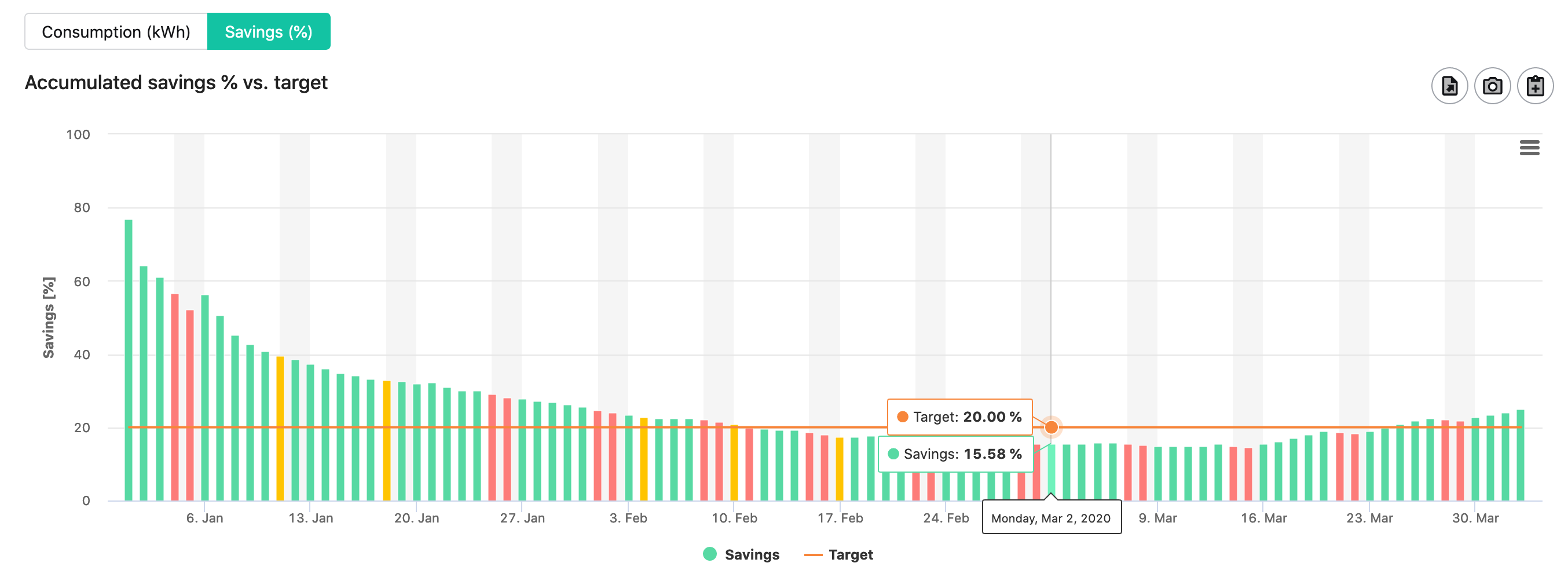

El gràfic d'estalvi acumulat mostra la corba d'estalvi acumulat i la compara amb l'objectiu d'estalvi. El color del gràfic correspon a la tendència d'estalvi de cada període com en el cas del consum acumulat.

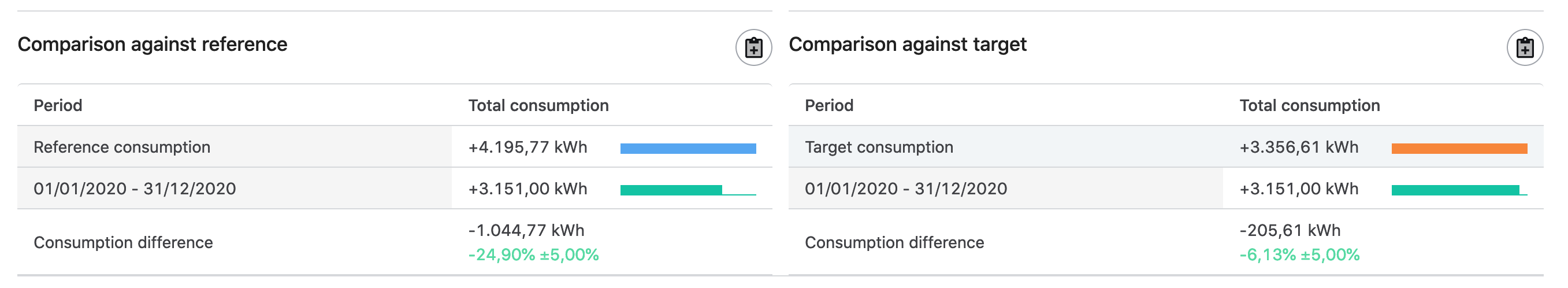

Sota els gràfics hi ha taules resum per comparar el consum amb el consum de referència i l'objectiu d'estalvi.
Tots els gràfics d'aquesta secció es poden exportar a un fitxer o imatge xls, i tant gràfics com taules es poden afegir a un informe personalitzat.
Visualització de l'estalvi
Per defecte, els estalvis indicats en els gràfics es mostren respecte al consum de referència. Tanmateix, hi ha una opció per representar el consum objectiu en lloc de la referència i mostrar l'estalvi amb l'objectiu d'estalvi, o també amb l'objectiu d'estalvi secundari (opcional). Això canviarà les xifres d'estalvi així com els colors del consum real dels gràfics que es calcularan en funció de l'objectiu seleccionat. Al primer gràfic, la línia traçada canviarà de la referència a l'objectiu o objectiu secundari en conseqüència.

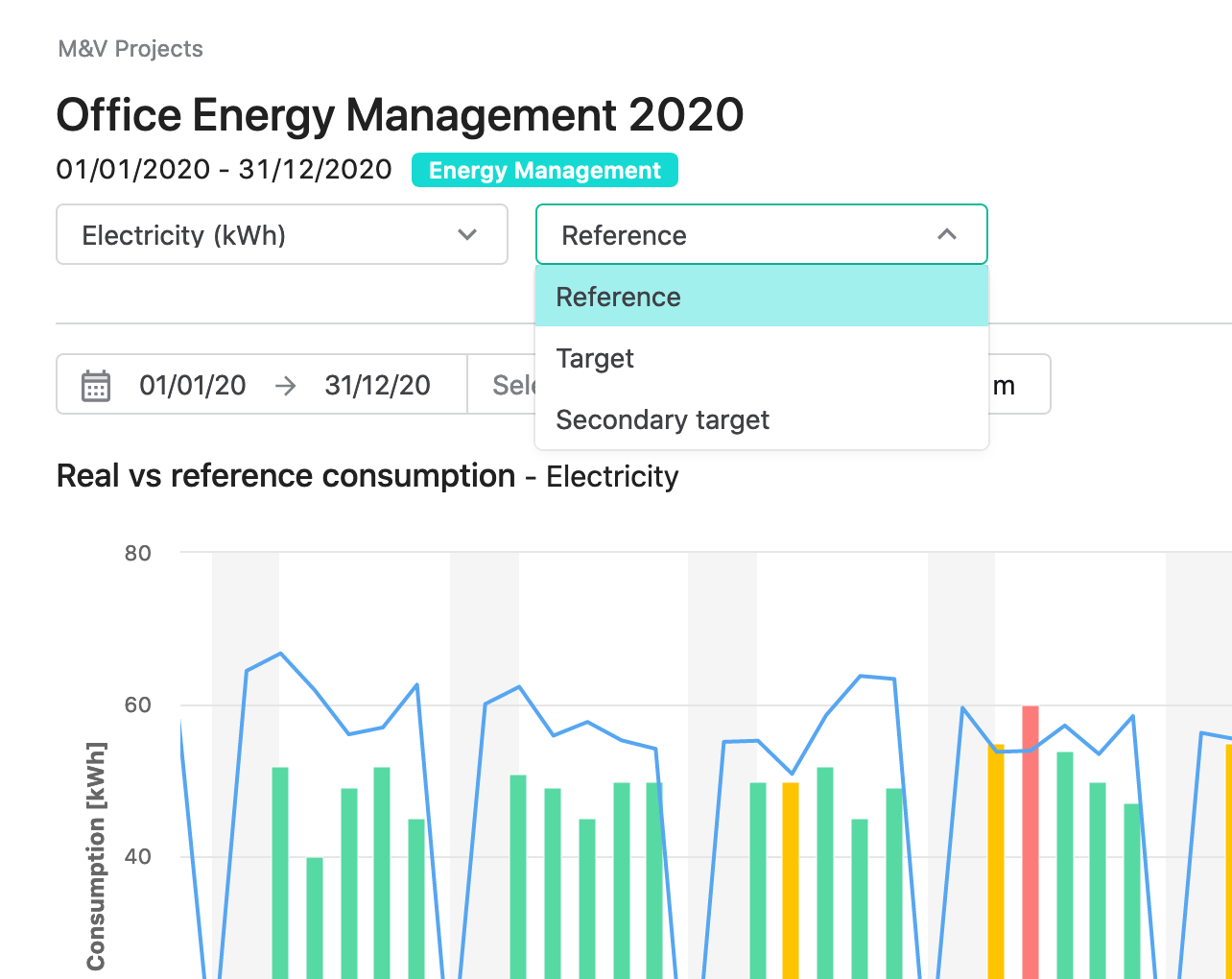

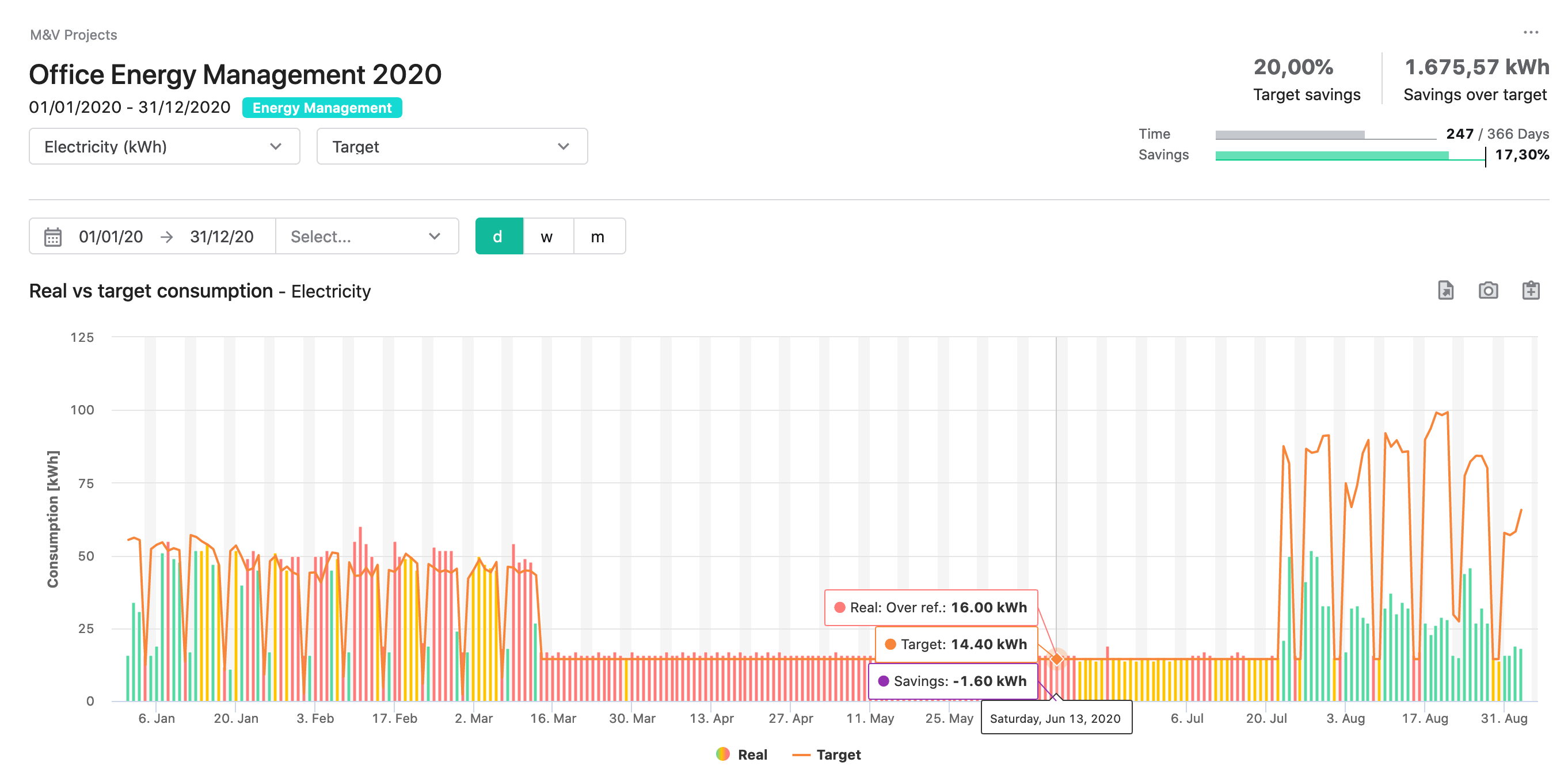

Per veure els estalvis amb qualsevol dels objectius, només cal que seleccioneu-los al menú desplegable sota les dates del projecte:
Si se selecciona l'opció "Objectiu", els gràfics i les xifres d'estalvi de la pantalla s'actualitzaran per mostrar els estalvis respecte a l'objectiu definit:

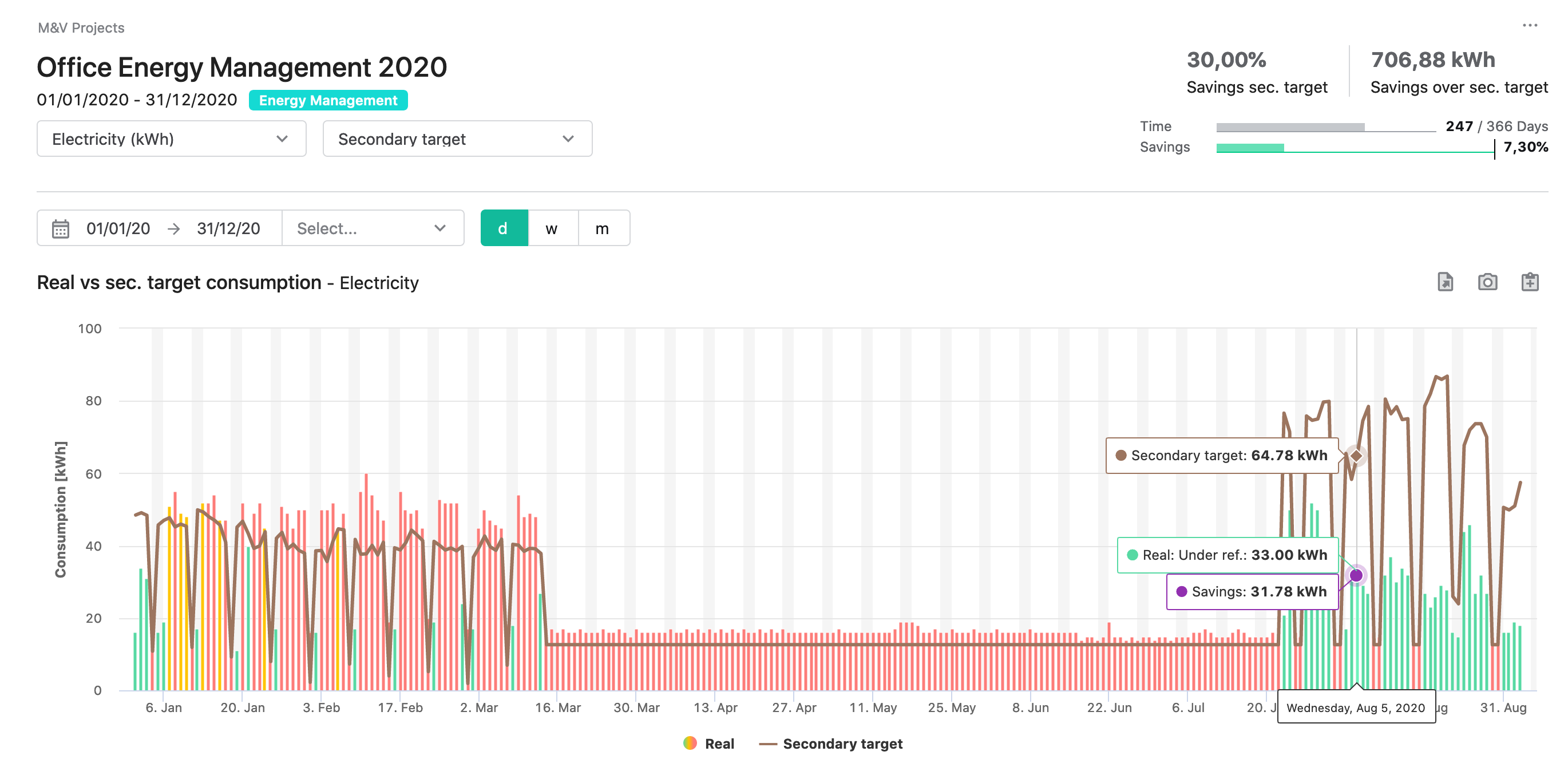

De la mateixa manera, si a l'hora de configurar el projecte s'ha definit l'objectiu secundari d'estalvi, al menú desplegable apareixerà l'opció de seleccionar-lo, permetent la gràfica amb l'estalvi calculat respecte a aquest objectiu secundari:
Ús avançat

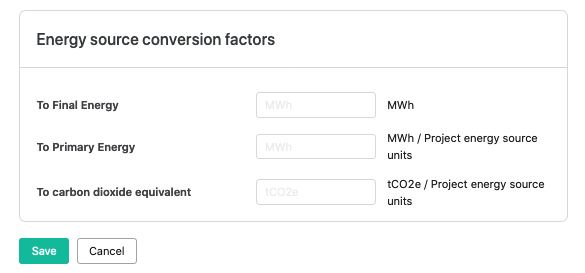

Afegiu unitats d'informació a un projecte: energia primària, energia final, equivalent d'emissions de carboni
Tant si voleu informar els vostres projectes en equivalent d'energia primària, d'energia final o d'emissions de carboni o si esteu preparant el vostre projecte per afegir-lo a un grup de projectes per a la generació d'informes agregats, aquesta funció opcional permet configurar factors de conversió i informar dels estalvis del projecte en diferents unitats.
Un cop hàgiu configurat un projecte de mesura i verificació, o com a pas final del procés de configuració, podeu definir factors de conversió per al següent:
- Energia primària: reportada en MWh
- Energia final: reportada en MWh
- Emissions de carboni
Un cop hàgiu definit un factor de conversió per a qualsevol d'ells, apareixeran a la pantalla de visualització del projecte i podreu seleccionar quin concepte utilitzar per analitzar les dades del vostre projecte.
M&V Grups
La plataforma permet agregar diversos projectes en un grup perquè pugueu fer un seguiment de l'eficiència i l'estalvi globals d'un lloc utilitzant diverses fonts d'energia, o fer un seguiment de diversos llocs en una única visió agregada.

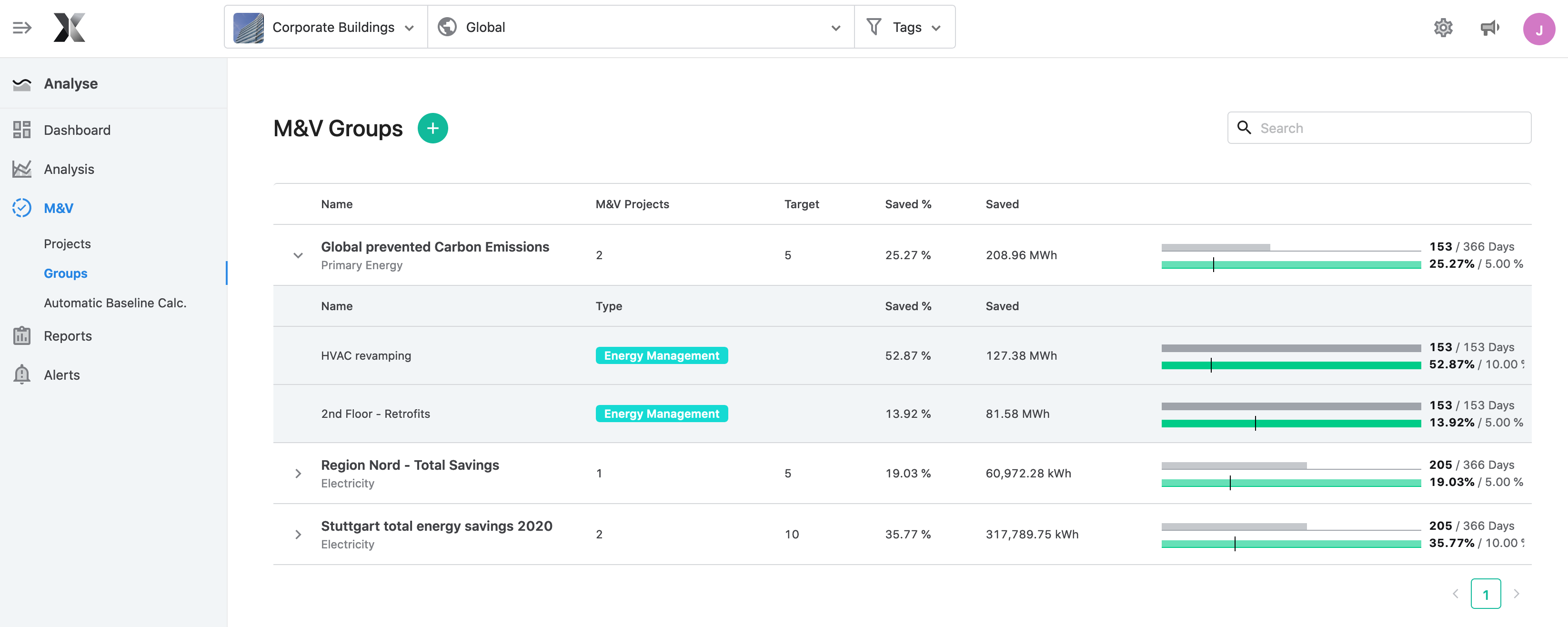

La secció Grups està disponible a la secció M&V. Accedeix a la llista de grups, que allotja una llista de tots els grups configurats i els projectes que engloben.
Si feu clic al signe > al costat del nom del grup, es mostrarà la llista de projectes d'aquest grup.
Creeu un grup M&V

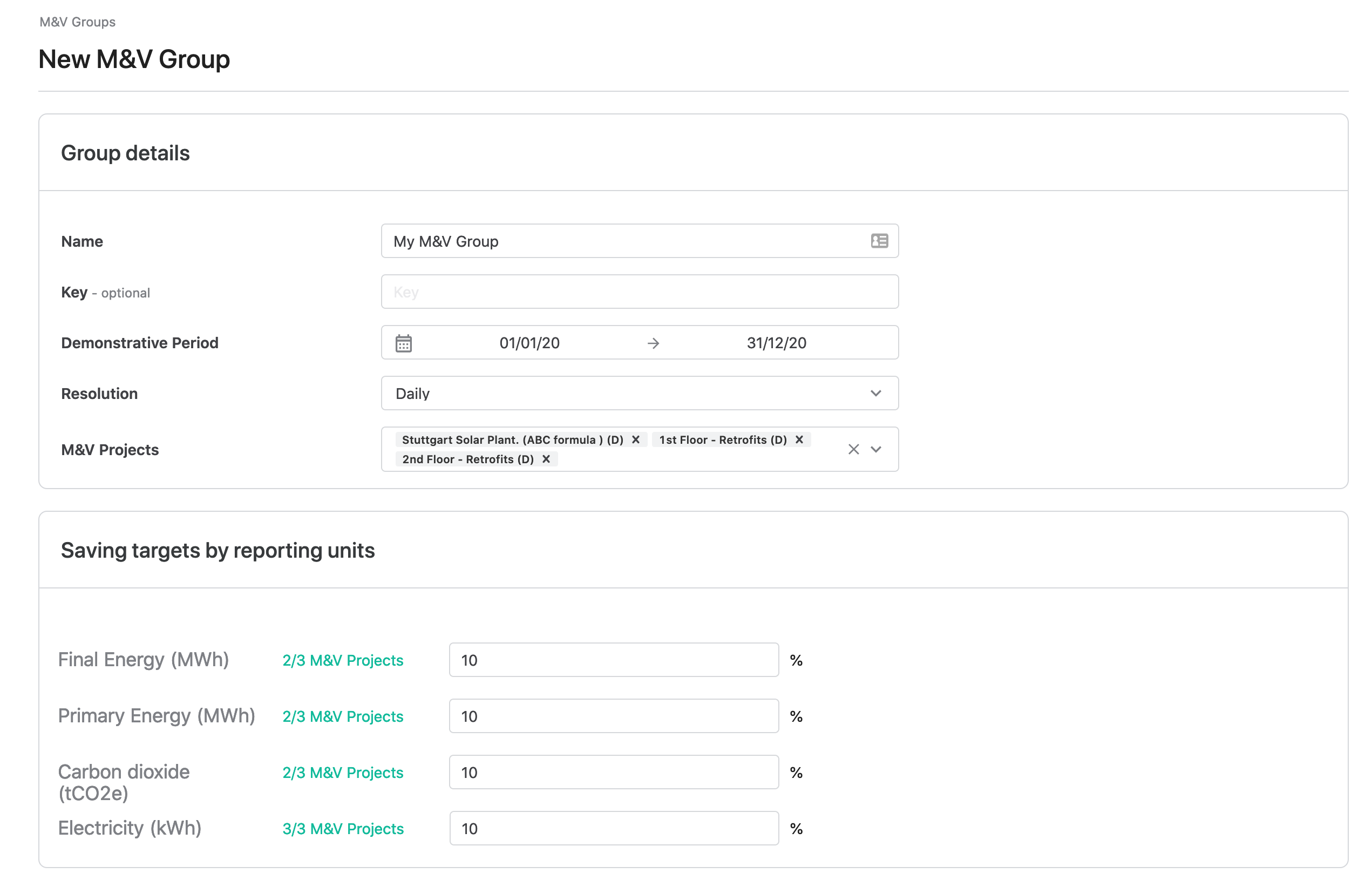

Podeu fer clic al botó del signe més per afegir un grup M&V. Apareixerà la pantalla de creació del nou grup M&V:
- Nom*: nom distintiu del grup. Per exemple, "Mesures d'eficiència energètica 2020"
- Clau: Un identificador per al grup. Aquest camp es pot deixar en blanc i la plataforma assignarà un número d'identificació automàticament
- Període demostratiu*: Data d'inici i finalització on es farà el seguiment dels estalvis.
- Resolució*: Seleccioneu la resolució del consum de referència. Si hi ha dades diàries, la resolució ha de ser "diària". Si la línia de base es fa amb dades mensuals, seleccioneu "mensualment" com a freqüència. Això dependrà de la disponibilitat de dades de consum.
- M&V Projectes*: Trieu quins projectes s'inclouran al grup. La resolució mínima disponible s'indicarà entre parèntesis al costat del nom del projecte: H = Cada hora, D = Diària, W = Setmanal i M = Mensual.
- Objectius d'estalvi per unitats d'informe (%)*: Trieu l'objectiu d'estalvi esperat per a cada unitat d'informe disponible per al grup. Almenys un s'ha d'informar. Apareixerà el detall de quants i quins projectes tenen unitats d'informe configurades.

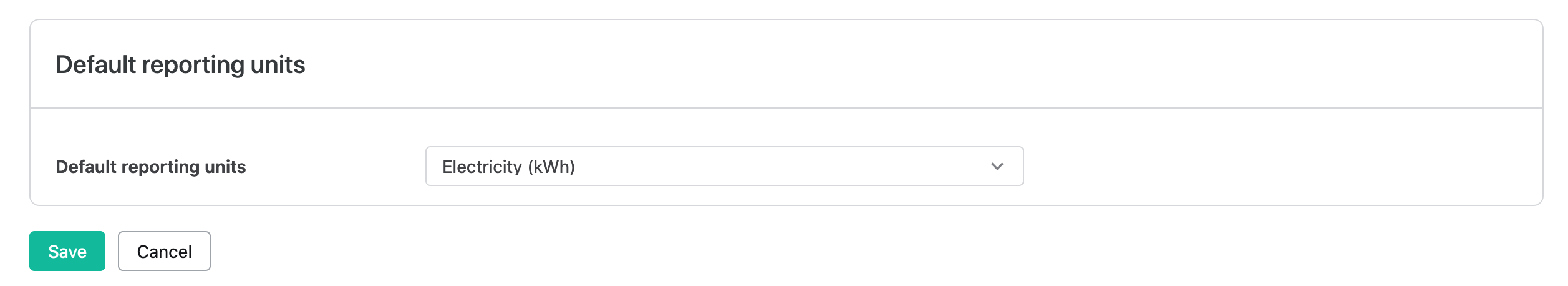

- Unitats d'informes predeterminades*: Trieu quina serà la unitat d'informes predeterminada per al grup. Aquesta serà la unitat seleccionada per defecte quan es visualitzi el grup i també a la llista de grups.
Un cop s'hagin completat tots els camps, premeu el botó desa, per ser redirigit a la pantalla de visualització del grup.

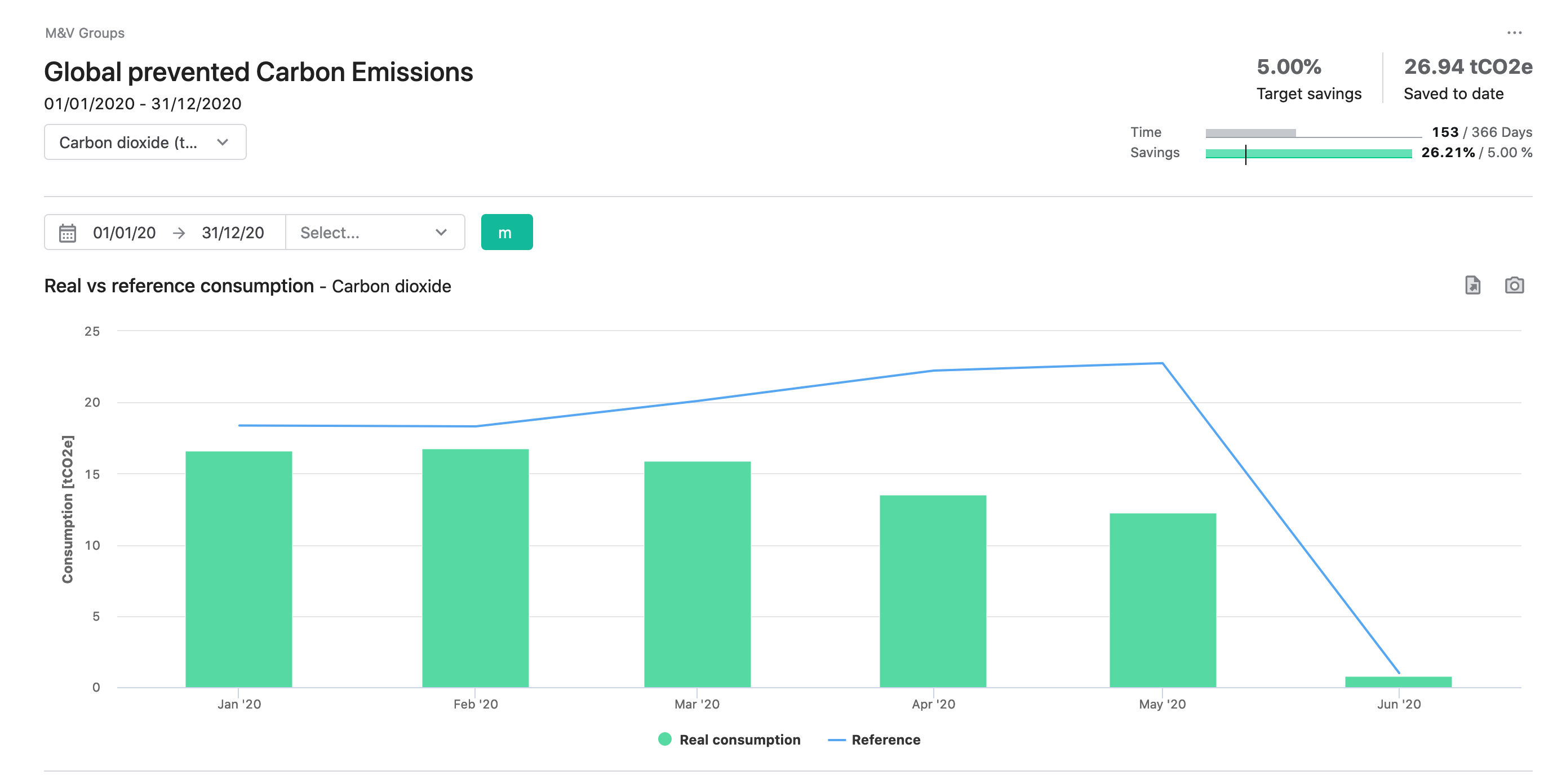

Veure un grup M&V
Després de crear un grup o fer clic a un grup de la llista, se us redirigirà a la pantalla Visualitza el grup. Això es comporta de manera idèntica com la pantalla de visualització del projecte.
A tenir en compte
- Per fer el seguiment d'un grup que conté projectes amb diferents fonts d'energia, com ara Electricitat, Gas o Tèrmica, s'ha de configurar una unitat d'informació comuna com l'Energia Primària, l'Energia Final o les Emissions Equivalents de Carboni.
- Si un grup té dues o més fonts d'energia diferents als projectes, i una d'elles està seleccionada a la vista de grup, només s'afegiran i es mostraran les dades disponibles per als projectes que utilitzen aquesta font d'energia.
- Un grup que conté diferents projectes ha d'haver configurat un període demostratiu que cobreixi TOTS els períodes dels projectes, començant amb l'inici del primer projecte i finalitzant quan acaba l'últim projecte, encara que això suposi diversos anys.
- No hi ha un límit teòric de la quantitat de projectes en un grup M&V, però hem observat que quan el nombre supera els 35 projectes pot haver-hi problemes per carregar el grup, ja que es fan diversos gràfics i càlculs.
