Verwendung der Funktion „Verbrauch“ in der Plattform

In diesem Artikel erfahren Sie, wie Sie das Tool Verbrauch in der EMS-Plattform verwenden.

Inhalt:

• Einführung
• Verfügbare Frequenzen
• Verfügbare Energieträger
• Anforderungen
• Wie funktioniert es?
• Datenanzeige
• Daten exportieren
• Tipps und Tricks

Einführung

Mit der Verbrauchsfunktion können Sie die Entwicklung Ihrer Anlage, den tatsächlichen Verbrauch und mögliche Ineffizienzen anhand von Diagrammen und Tabellen visualisieren.



Verfügbare Frequenzen

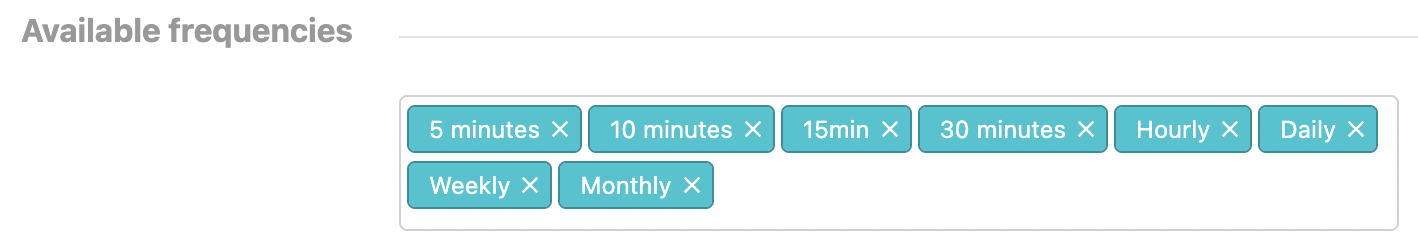

Die verfügbaren Frequenzen für diese Anzeige richten sich nach denen, die Sie im Abschnitt Voreinstellungen der Plattform konfiguriert haben (Einstellungen –> Voreinstellungen).

Diese können von 5 Minuten bis monatlich reichen.



Verfügbare Energieträger

Die verfügbaren Energieträger sind standardmäßig Strom, Gas und Wasser. Dies sind alle verfügbaren Quellen mit den zugehörigen Verbrauchsparameter:

• Strom - 402
• Gas - 420
• Gas (Vol) - 419
• Gas (NVol) - 421
• Wasser - 901
• Diesel - 433
• Gas (Vol) - 432
• Produzierter Strom - 452
• Thermal (Heizung) - 802
• Thermal (Kühlung) - 810
• Druckluftvolumen - 435
• Flüssiggas (LNG) - 471
• Biomasse - 473
• Normalisierte Energie - 510

Denken Sie daran, dass Sie neue Energiequellen ganz einfach aktivieren können, indem Sie zu Einstellungen –> Voreinstellungen gehen.

Anforderungen

Um Daten in der Ansicht sehen zu können, müssen Sie zunächst einige Dinge tun:

1. Sie müssen Daten an die EM-Plattform senden
2. Geräte und Datenpunkte akzeptieren, die generiert werden, wenn die Daten in die Plattform gelangen
3. Diese Geräte ihrem entsprechenden Standort zuordnen

Denken Sie daran, dass Sie in dieser Ansicht nur Energiedaten (und zusätzlich Wasser) visualisieren können.
Um Daten anderer Parametertypen zu visualisieren, sollten Sie zu Erweiterten Analysen, der Neue Abfrage, oder in die Analyse "nach Parameter" oder in die Dashboards gehen.



Wie funktioniert es?

1. Wählen Sie den Energieträger aus, den Sie analysieren möchten.

2. Wählen Sie die Geräte oder Gruppen aus, die Sie analysieren möchten.

3. Wählen Sie den Zeitraum aus, den Sie visualisieren möchten.

4. Wählen Sie die Datenfrequenz.

5. Drücken Sie update zum aktualisieren.

Wenn Sie den Verbrauch normalisieren möchten, können Sie Quoten anwenden.



Datenanzeige

Die Plattform bietet die Möglichkeit, den Typ des Diagrammszu ändern. Es stehen folgende zur Verfügung:

• Linie
• Balken
• Kreisdiagramm
• Gestapelte Balken.

Mithilfe der Übersichtstabelle können Sie die wichtigsten Daten der ausgewählten Geräte detailliert überprüfen. Um zu vergleichen, welches Gerät mehr verbraucht. Dies ist sehr hilfreich beim Vergleich ähnlicher Geräte.



Daten exportieren

Die Daten aus der Ansicht können auf drei verschiedene Arten exportiert werden:

• Als Excel-Datei
• Als Bild (nur im Fall des Diagramms)
• Als Benutzerdefinierter Berichtsblock, sowohl Diagramm als auch Tabelle. Für weitere Informationen klicken Sie hier.



Tipps und Tricks

1. Zoom



2. Fügen Sie alle verfügbaren Geräte hinzu

Wenn Sie einen * in das Feld "Geräte" tippen, werden alle Geräte hinzugefügt.
Wenn wir beispielsweise das Sternchen nach „floor“ einsetzen, wie in diesem Beispiel, werden alle Geräte hinzugefügt, deren Name „floor“ enthält.

3. Verschieben Sie die Zeitkoordinate

Sie können den über dem Diagramm platzierten Balken zum Bewegen in der Zeitleiste verwenden, wenn sie hineinzoomen. Sie geben den vorherigen und den folgenden Zeitrauman.

4. Verbrauchsdiagramm

Die Verbrauchsfunktion kann auch zum Herunterladen von Daten von einem Gerät in einem ausgewählten Zeitraum verwendet werden.
