In diesem Artikel erfahren Sie, wie Sie das Heatmap-Widget verwenden.
Der Aufbau dieses Artikels ist:
Einführung
Die Heatmap ist ein Widget, das eine Verteilung von Werten in einer bestimmten Häufigkeit und für einen bestimmten Zeitraum anzeigt. Beispielsweise kann das aktuelle Jahr in täglicher Häufigkeit angezeigt werden.
Die verfügbaren Auflösungen sind Stündlich, Täglich und Monatlich, und die verfügbaren Zeiträume sind alle auf der Plattform verfügbaren: Heute, Gestern, Letzte 7 Tage, Letzte 28 Tage, ...
Anforderungen
- Verfügbare Daten für den ausgewählten Parameter
- Beachten Sie, dass jeder Parameter der Plattform ausgewählt werden kann
Setup

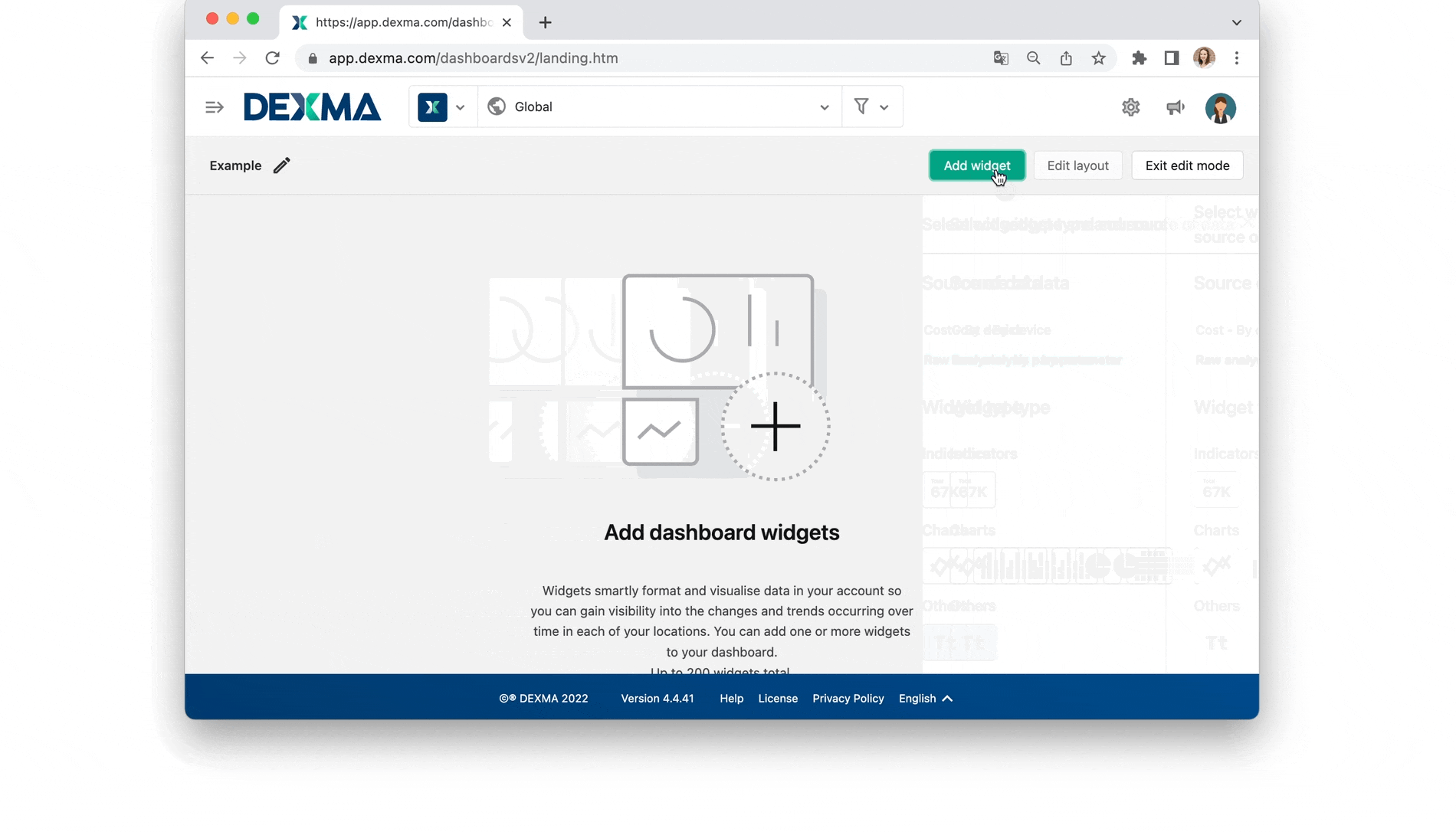

Um dieses Widget einzurichten, müssen Sie zuvor ein Dashboard erstellen.
- Gehen Sie zum Dashboard und klicken Sie oben rechts im Dashboard auf Dashboard bearbeiten.
- Klicken Sie auf „Widget hinzufügen“.
- Wählen Sie die Datenquelle „Rohanalyse – nach Parameter“ aus.
- Wählen Sie im Abschnitt Indikatoren das Icon Heatmap aus.
- Wählen Sie den Parameter aus, den Sie visualisieren möchten.
- Wählen Sie das Gerät aus, von dem Sie die Daten visualisieren möchten.
- Wählen Sie die Auflösung unter „Stündlich", „Täglich“ und „Monatlich“ aus
- Wählen Sie die Aktion die Sie auf den Parameter anwenden möchten
- Wählen Sie den Zeitraum aus, für den Sie den Indikator visualisieren möchten. (d.h.: heute, letzter Monat).
Das Widget ist fertig und wird Ihrem Dashboard hinzugefügt, wenn Sie es speichern.

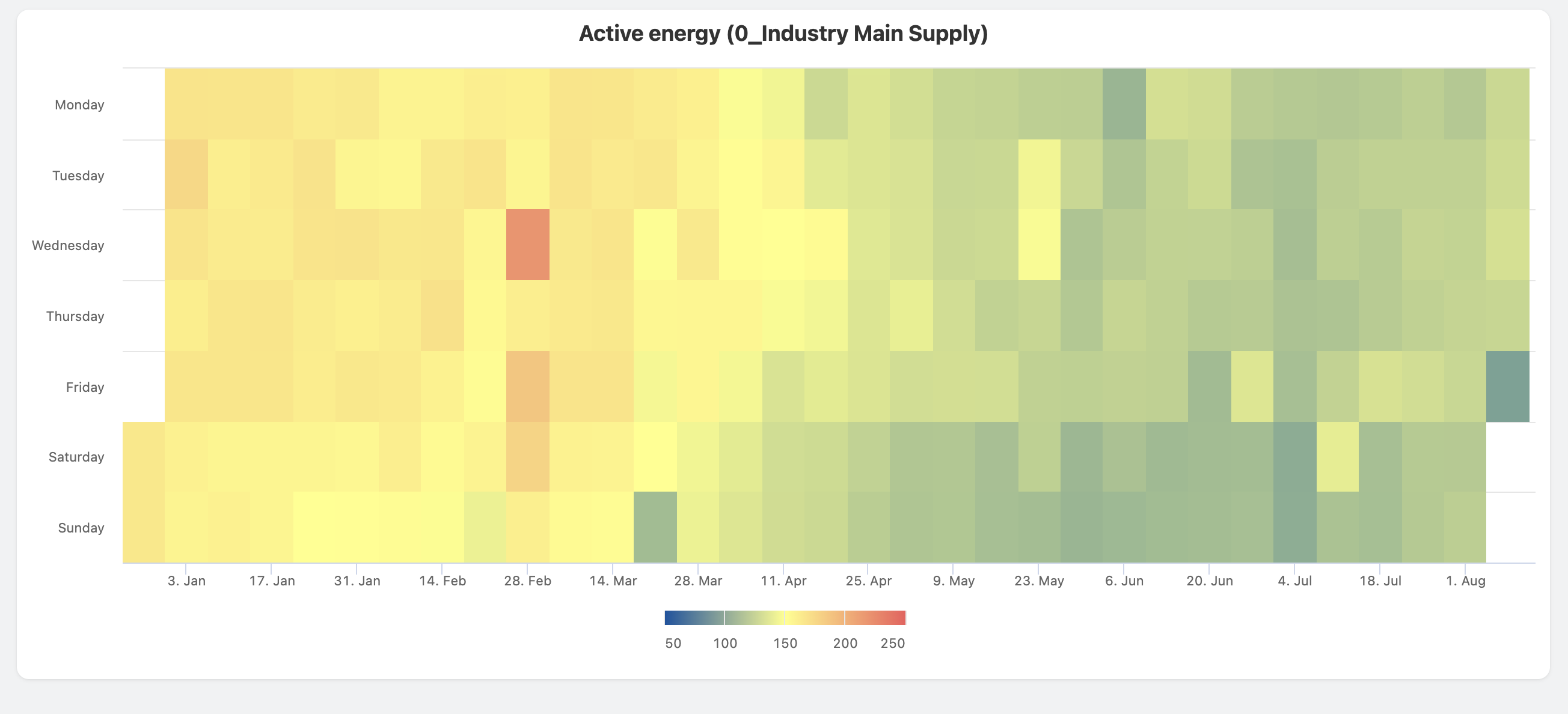

Widget-Details
Das Widget zeigt:
- Die Daten des ausgewählten Geräts für einen bestimmten Zeitraum, verteilt in der definierten Auflösung
- Auf der x-Achse wird der definierte Zeitraum angezeigt
- Auf der y-Achse wird die gewählte Auflösung angezeigt
- In einem Farbbereich zwischen Blau und Rot wird das Werteniveau des jeweiligen Parameters angezeigt (d. h. vom niedrigsten zum höchsten Verbrauch bei Energiequellen).
