In diesem Artikel erfahren Sie, wie Sie das Gauge-Widget verwenden.
- Einführung
- Verfügbare Frequenzen und Zeiträume
- Anforderungen
- Setup
- Widget-Details
- Optionen bearbeiten
Einführung
Das Gauge-Messgerät ist ein Widget für die Rohanalyse von Daten. Es zeigt den KPI eines ausgewählten Parameters eines ausgewählten Geräts für den ausgewählten Zeitraum an. Außerdem können Sie den erhaltenen Wert mit dem gleichen Wert für den vorherigen Zeitraum vergleichen.
Verfügbare Frequenzen und Zeiträume
- Die Frequenz des Parameters gilt in diesem Widget nicht
- Die verfügbaren Zeiträume entsprechen alle auf der Plattform verfügbaren: heute, gestern, letzte 7 Tage, letzte 28 Tage,...
Anforderungen
- Verfügbare Daten für den ausgewählten Parameter
- Jeder Parameter kann ausgewählt werden
- Je nach Parametertyp (kumuliert oder aktuell) sind die anzuzeigenden Aktionen unterschiedlich: Summe für die kumulierten Parameter wie die Wirkenergie, und Maximum, Minimum oder Durchschnitt für die aktuellen Parameter wie die Wirkleistung.
Konfiguration
Um dieses Widget einzurichten, müssen Sie zuvor ein Dashboard erstellt haben.

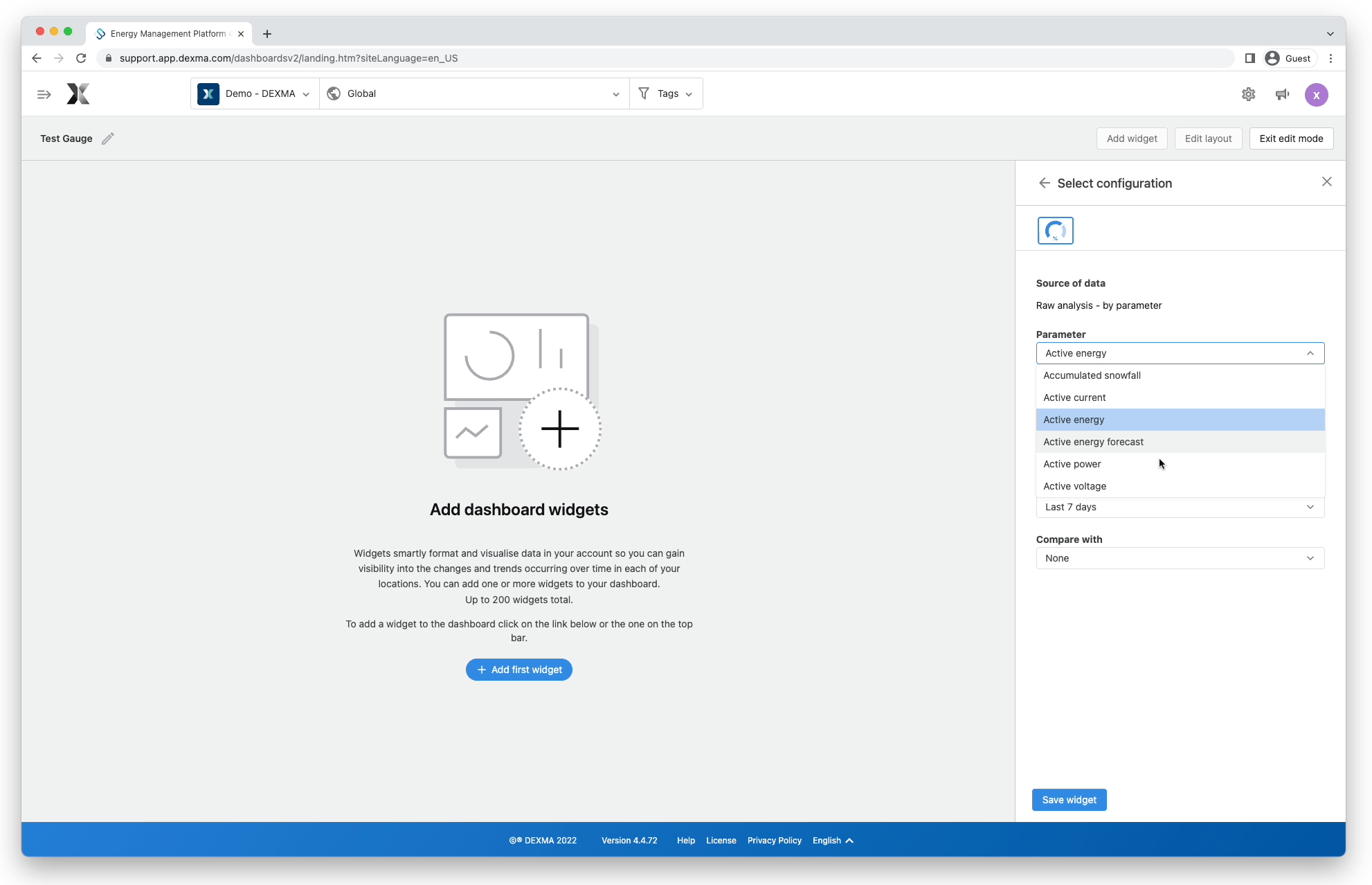

- Gehen Sie zum Dashboard und klicken Sie oben rechts im Dashboard auf Dashboard bearbeiten.
- Klicken Sie auf „Widget hinzufügen“.
- Wählen Sie im Abschnitt Datenquelle die Option Rohanalyse nach Parameter aus.
- Wählen Sie das Widget Gauge aus.
- Wählen Sie einen Parameter und ein Gerät aus, von dem Sie den Indikator visualisieren möchten.
- Wählen Sie die Aktion die Sie auf den Parameter anwenden möchten.
- Wählen Sie den Zeitraum aus, für den Sie den Indikator visualisieren möchten. (Bsp.: heute, letzten Monat).
- Wählen Sie die Option aus, mit der Sie den KPI mit einem anderen Zeitraum vergleichen möchten.
Das Widget ist fertig und wird Ihrem Dashboard hinzugefügt, wenn Sie es speichern.
Widget-Details
Das Widget zeigt:
- Den KPI für den Parameter und das im definierten Zeitraum ausgewählte Gerät.
- Wenn Sie mit der Maus über den Indikator gehen, wird der genaue Wert angezeigt.
- Der Wert unterhalb des Indikators zeigt den Vergleich zwischen dem aktuellen Zeitraum und dem in der Konfiguration definierten Zeitraum und kann entweder als Absolutwert oder in % angezeigt werden.
- Den definierten Gauge-Schwellenwert.
- Die definierten Bereiche mit den zuvor definierten Farben. Beim Überfahren mit der Maus werden auch die Bereiche angezeigt.
- Die definierten Checkpunkte mit den zuvor definierten Farben sowie ein schwarzer Checkpunkt, der den Verbrauch für den vorherigen Zeitraum anzeigt, falls der Vergleich aktiv ist. Beim Überfahren mit der Maus werden auch die Checkpoints angezeigt.
Optionen bearbeiten
Im Fenster „Optionen bearbeiten“ können Sie viele der sichtbaren Aspekte des Widgets ändern, z. B. den Schwellenwert, die Bereiche und die Checkpoints:

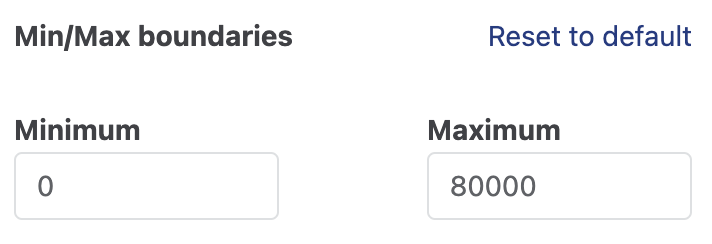

Definieren Sie den Gauge-Schwellenwert
Zum Definieren des Gauge-Schwellenwerts müssen lediglich ein Startwert und ein Endwert hinzugefügt werden.
Die Bereiche und Kontrollpunkte müssen an diesen Schwellenwert angepasst sein und immer in der Position relativ dazu angezeigt werden.
Wenn dieser Schwellenwert auf den Standardwert zurückgesetzt wird, geht das Minimum automatisch auf 0 und das Maximum auf eine Einheit über dem durch den Indikator eingestellten Wert.
Bereiche hinzufügen
Mit dem Indikator-Widget können Sie außerdem Bereiche mit benutzerdefinierten Titeln und Farben hinzufügen.
Dazu können Sie die folgenden Schritte ausführen:
- Gehen Sie zum Fenster „Optionen bearbeiten“.
- Im Bereichsteil können Sie beliebig viele Bereiche hinzufügen und den Titel, den Bereich und die Farben anpassen. Die ersten drei Bereiche werden standardmäßig mit den drei Farben geliefert, die Sie im folgenden Bild sehen können: Grün, Orange und Rot:
Die Bereiche werden entsprechend dem zuvor definierten Schwellenwert angezeigt. Wird ein Bereich definiert, der über dem oberen Schwellenwert liegt, wird dieser Bereich nicht angezeigt.
Die Größe der Bereiche wird ebenfalls durch den definierten Schwellenwert definiert.
Wenn Sie sich entscheiden, die Bereiche auf die Standardbereiche zurückzusetzen, werden sie automatisch gelöscht und Sie können sie von Grund auf neu erstellen.

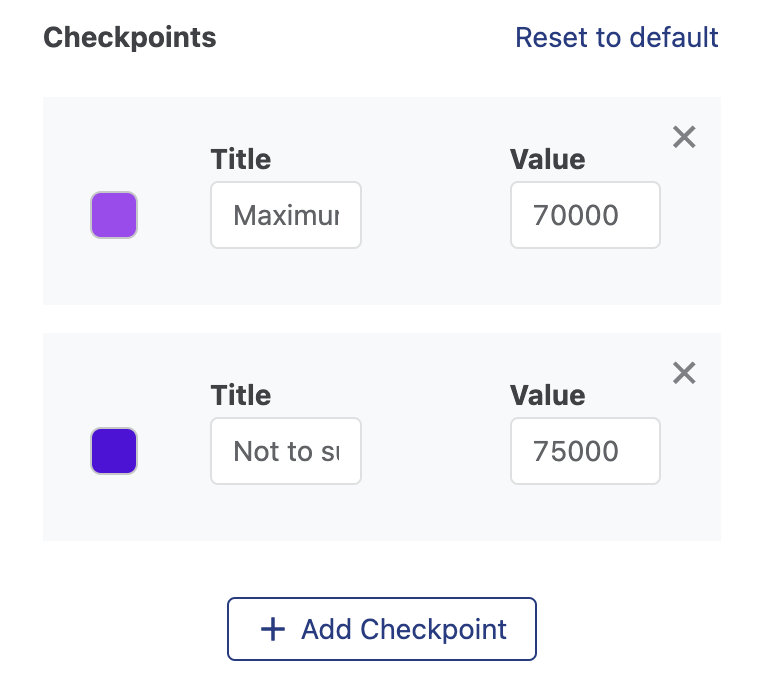

Kontrollpunkte hinzufügen
Mit den Prüfpunkten können Sie Flags in der Hauptleiste hinzufügen, im Gegensatz zu Bereichen, die in einer sekundären Leiste unterhalb der Hauptleiste angezeigt werden.
Sie können Farbe, Wert und Titel der Kontrollpunkte anpassen, diese werden entsprechend den zuvor definierten Schwellenwerten im Widget angezeigt.
Falls Sie die Prüfpunkte auf die Standardeinstellungen zurücksetzen, werden sie automatisch gelöscht und Sie können sie von Grund auf neu erstellen.
