En este artículo vas a aprender el funcionamiento del widget de M&V. Los temas a tratar van a ser:
Introducción
Este widget muestra las gráficas de los grupos de Medida y Verificación definidos previamente y que de esta forma puedan ser fácilmente consultados desde los Dashboards.
.
Resolución y periodos disponibles
- Las frecuencias disponibles en este widget son diario, semanal y mensual.
- El periodo se define en el propio grupo de M&V, por lo tanto dependiendo del grupo seleccionado aparecerá un periodo u otro.
Requerimientos
- Tener un grupo M&V creado y plenamente operativo. Seleccionar uno de los grupos filtrará automáticamente las siguientes variables a seleccionar en función de cada uno.

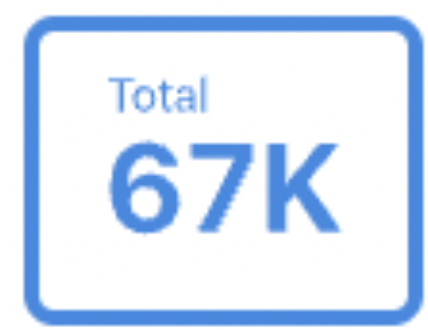

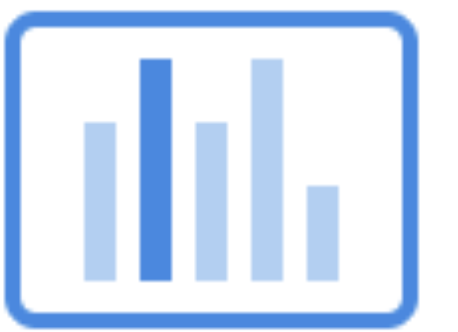

Se puede escoger el concepto consumo real y savings (%), igual que en el mismo grupo para poder visualizar en el widget los dos tipos de gráficos:
Configuración
Para configurar este widget, debes tener antes un Dashboard creado.

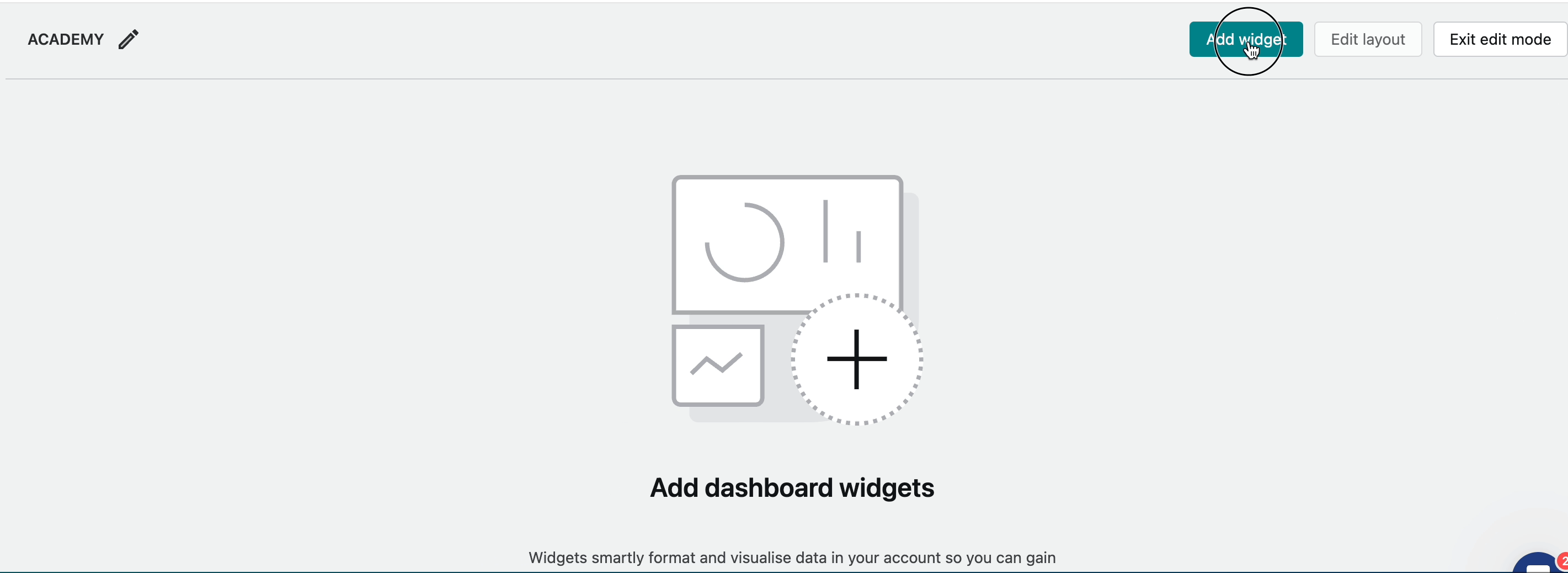

1. Ves al dashboard y haz click en "Añadir widget".
2. In the next screen select the data source M&V - group and in widget type choose between the Bar chart or the Single KPI.
3. Una vez en la configuración del widget, selecciona el grupo a analizar.
4. Selecciona el concepto en función de si quieres visualizar el consumo real del parámetro definido en el grupo o los savings.
5. Elige la acumulación de los datos.
6. Selecciona la comparación a realizar para visualizar la línea base de referencia, o de objetivo, o de objetivo secundario.
7. Selecciona una de las unidades reportadas en el grupo en caso de que hayas elegido consumo real como concepto.
8. Selecciona la resolución con la que deseas ver los datos: diaria, semanal o mensual.
The widget is ready and will be added to your Dashboard when you save it!
NOTA: recuerda que puedes compartir los resultados mediante el enlace de Dashboards. Este enlace será accesible desde cualquier lugar, sin necesidad de iniciar sesión en la plataforma.
Widget en detalle
El widget muestra:
- En el eje vertical, el concepto seleccionado y las unidades reportadas.
- En el eje horizontal, el periodo que se ha seleccionado en la configuración del grupo M&V seleccionado.
- La resolución de los datos, será acorde a la previamente seleccionada.
- En la gráfica por una parte se visualiza en barras el valor del parámetro real que se ha tenido en el periodo, y por otra parte la linea de referencia seleccionada.
- Cuando pases el ratón por encima de las barras podrás visualizar los valores para cada una de ellas. Las barras aparecerán en rojo, amarillo o verde en función de la comparación con la referencia u objetivo.
- Igual que en otros gráficos de barras, se puede hacer zoom en períodos específicos.

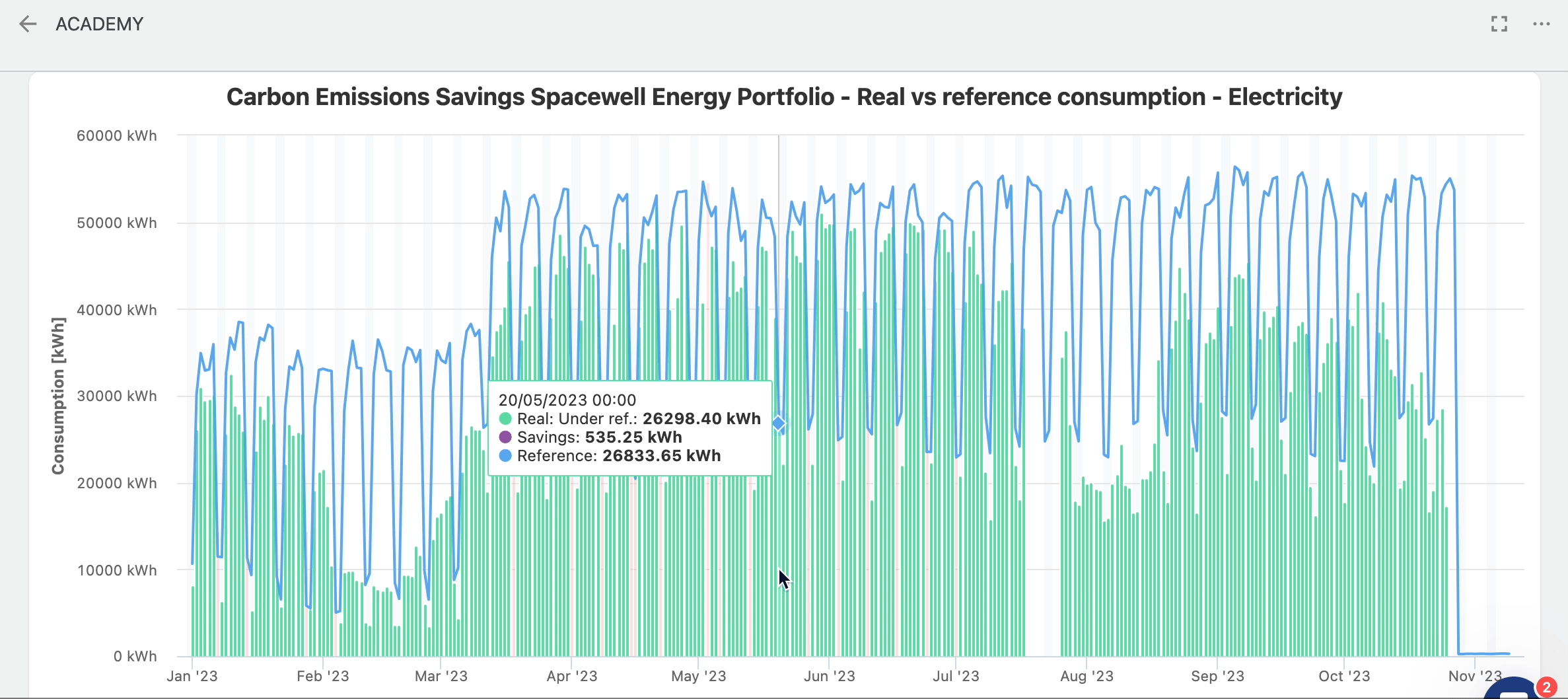

Ej: Grupo de M&V para monitorizar el consumo energético del año 2023.
