Visualizar datos en la plataforma

Seguir

En este artículo vas a aprender como se visualizan los datos en la plataforma.

Contenido de este artículo:



¿Cómo visualizar datos?

Esta es la primera pregunta que cuando se empieza a trabajar con la plataforma. ¿Cómo sacarle partido?

¡Fácil! si tienes toda la información necesaria de tus clientes ;)

De la realidad a la plataforma

1.Insertar datos

El primer paso, y más importante, es insertar datos en la plataforma a través de uno o más concentradores. Para mas información sobre este proceso sigue este artículo

Una vez terminado el primer paso, tendrás en la plataforma un concentrador con uno o más dispositivos (medidores) y cada uno con uno o más parámetros (datapoints). Para aprender más sobre la relación entre dispositivos y concentradores, échale un vistazo a este artículo.

2. Aceptar o rechazar datapoints y dispositivos

Ahora hay que decidir qué parámetros de los que van a enviar los medidores son útiles para su análisis y cuáles no. Para hacer esto, ve a configuración --> Concentradores y dentro del concentrador --> dispositivos. A Dispositivos pendientes de clasificar podrás aceptar o rechazar los parámetros o incluso el dispositivo.
Los parámetros con un tick se acceptarán cuando se hace click a Guardar


Llegados a este punto, toda la información de los medidores ya está dentro de la plataforma pero aún no está organizada. ¡Ve a ello! El siguiente paso es traducir en la plataforma la realidad para tener esta información debidamente organizada.



Organización de los medidores en la plataforma

3. Creación de una jerarquía de localizaciones

Para crearla, hay que tener una idea clara de la jerarquía de la instalación y necesidades de análisis de vuestros clientes. Para crear esta jerarquía en la plataforma sigue este artículo

4. Asignar los dispositivos

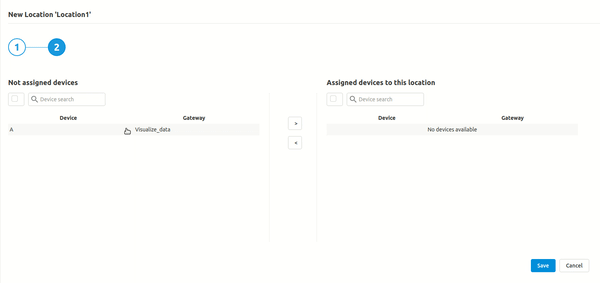

Una vez decidida la jerarquía que más convenga, hace falta asignar cada dispositivo (medidor) a su localización. Ve a configuración --> Localizaciones, y dentro de la Localización --> dispositivos). Arrastra los dispositivos de la lista de Dispositivos no asignados a la lista de Dispositivos asignados a esta localización. Y haz click en Guardar.


Nota: un dispositivo solo puede estar asignado a una localización (o zona o sub-localización), pero se puede acceder desde esa localización y todas las localizaciones que cuelgan de ella a nivel jerárquico.



5. Una vez hechos todos los pasos, podrás visualizar tus datos en la pantalla de Análisis.

¡Empecemos con la gestión energética!

Ten en cuenta que según el parámetro que hayas insertado aparecerá en una pantalla u otra. Por ejemplo, los parámetros de consumo (electricidad, gas, agua) aparecerán en las pantallas de consumo y comparación. Los parámetros como la humedad y la temperatura, por ejemplo, los puedes ver en la pantalla de calidad del aire. Hay otras pantallas, como la de Análisis Avanzados, donde podrás ver todos los parámetros.

Además, en el apartado Configuración > Preferencias, puedes definir algunas características de la visualización como las unidades de la superficie o la frecuencias que quieres poder consultar.

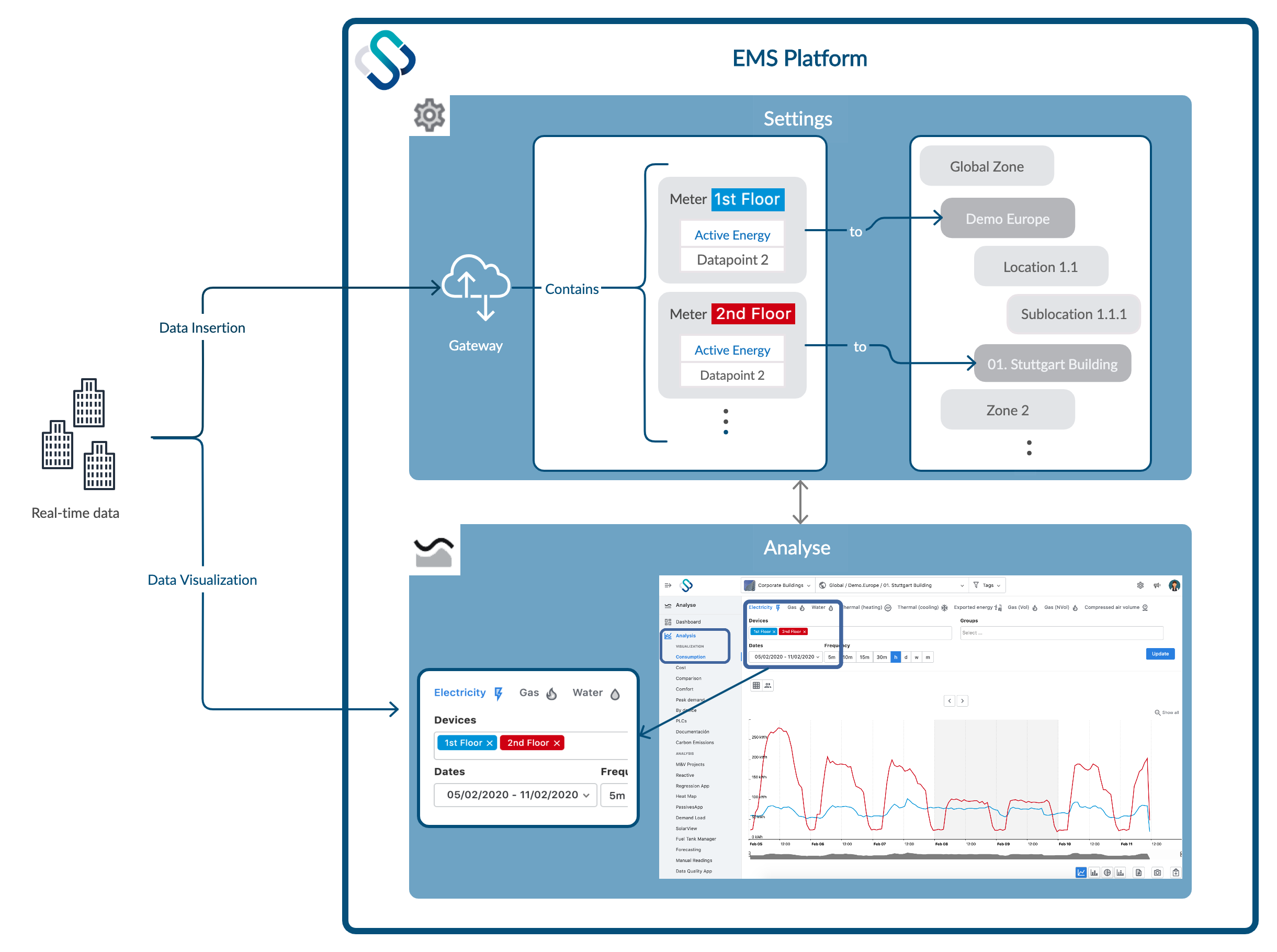

Aquí tienes un diagrama con las relaciones entre la pantalla de Análisis (visualización) y la configuración.



Requerimientos

  • Tener medidores con datos disponibles configurados en la plataforma.
  • Es importante haber decidido cómo organizar la jerarquía de las localizaciones. Una estructura clara es un punto clave para navegar dentro de tu porfolio en las pantallas de Análisis.



Trucos

¿Cómo saber que están entrando datos a la plataforma?

La plataforma ofrece varios indicadores:

  1. Aparece un pop-up en la parte baja de la pantalla de concentradores siempre que se reciben datos de dispositivos aún no existentes en la plataforma.

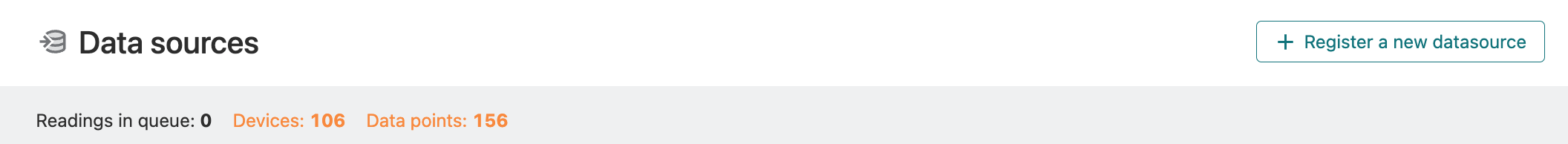

  2. En Configuración --> Concentradores, en la parte derecha de la pantalla, hay un indicador de cuántas lecturas hay en la cola pendientes de entrar. Screenshot_-_2020-02-11T125656.442.png

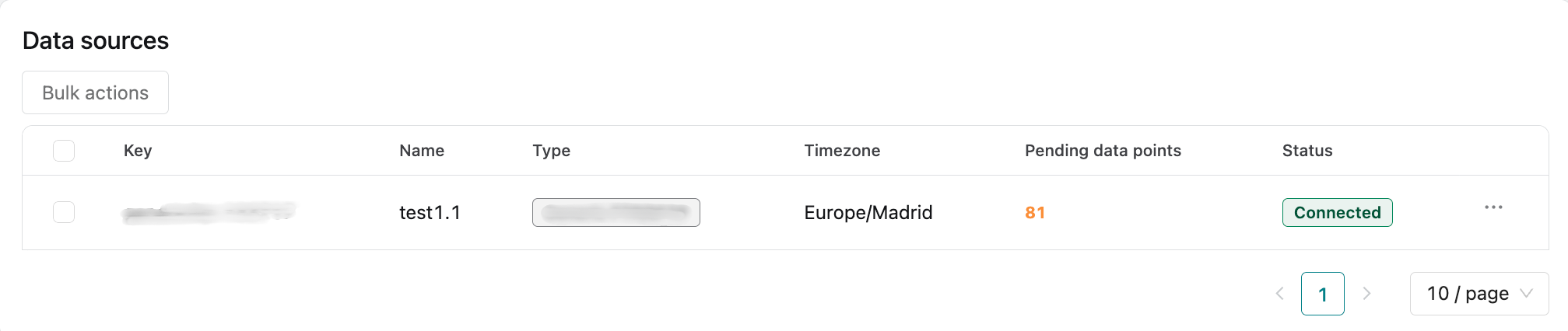

  3. En Configuración --> Concentradores, verás cuantos datapoints están pendientes de ser aceptados en cada concentrador en color naranja.
  4. Haz click en el concentrador, esta información también está disponible:

¿Por qué no puedo aceptar nuevos dispositivos en los dispositivos pendientes de clasificar

Cuando se quieren aceptar datapoints que provienen de nuevos dispositivos aparecerán en dispositivos pendientes de clasificar. Pero puede ser que no esté disponible el botón para aceptarlos. Esto ocurre porque hay datapoints pendientes de ser aceptados en la lista de Dispositivos aceptados. Los nuevos datapoints creados en dispositivos que ya estaban aceptados deben ser aceptados/rechazados antes de aceptar/rechazar dispositivos nuevos.

Si te ocurre este caso, revisa los dispositivos aceptados y decide si quieres aceptar o rechazar los nuevos parámetros. Una vez hayas hecho esto, el botón de aceptar va a aparecer otra vez en la lista de Dispositivos pendientes de clasificar y podrás seguir aceptando los nuevos dispositivos.

Aceptar todos los datapoints a la vez

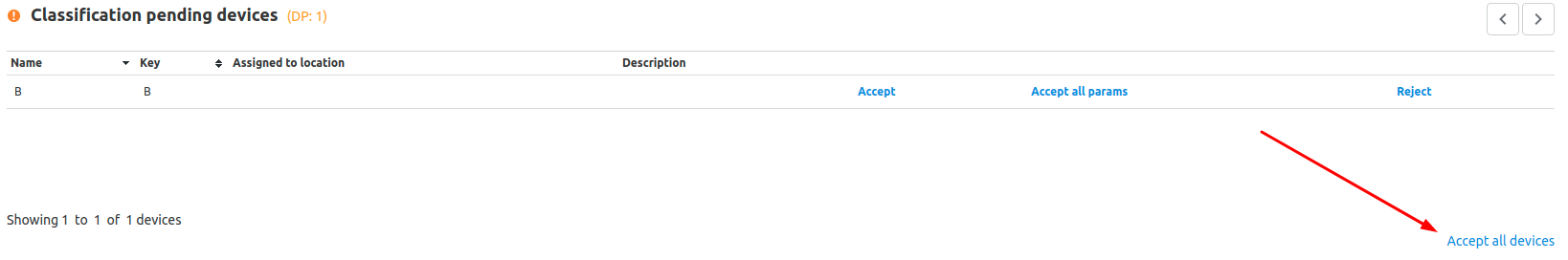

Si tienes muchos dispositivos pendientes de aceptar, puedes aceptarlos todos haciendo click en Aceptar todos los dispositivos




Glosario

  • Concentrador: es el datalogger usado para guardar la información proveniente de la inserción de datos.
  • Dispositivo: representa el medidor físico, que esta monitorizando los datos, en la plataforma. Puede almacenar datos de distintos parámetros.
  • Parámetro / Datapoint: factor o conjunto que se puede medir; unidad de almacenaje que contiene datos monitorizados de un parámetro especifico. Pertenecen a un dispositivo.
  • Localización: Relación entre los datos insertados en el software y la instalación real.
