Informe Coste Evitado FV

Seguir



En este artículo aprenderás todo lo necesario para configurar el Informe de Coste Evitado de fotovoltaica:

Introducción

El propósito de este informe es calcular el coste evitado generando energía a través de una instalación fotovoltaica.

El coste evitado es la diferencia entre el coste que habría sin generación Fotovoltaica menos el coste actual con la generación fotovoltaica funcionando.



Frecuencias disponibles

  • Mensual
  • Bajo demanda (único)

Fuentes energéticas disponibles

  • Electricidad
  • Electricidad Producida

Configuración

  • Por localización

Requerimientos

  • Dispositivo General (asignado como medidor de referencia) en la localización correspondiente con datos de Energía Activa y Energía Exportada. Este dispositivo debe representar el intercambio con la red. No importa si la instalación es de inyección 0.
    • Nota. Incluso si tu instalación no está exportando energía a la red, el parámetro de energía producida (452) de este dispositivo debe aceptarse en Dexma. Adicionalmente es necesario asignar también el suministro de energía producida a la localización.
  • Dispositivo Fotovoltaica (asignado como medidor de referencia) en la localización correspondiente con datos de Energía Producida.
  • Dispositivo Consumo Edificio (asignado como medidor de referencia en Maquinaria) con datos de Energía Activa.

NOTA: Como DEXMA aún no tiene la opción de seleccionar el Dispositivo de Referencia que muestra el consumo del edificio independientemente del Contador Fiscal, la siguiente solución es temporal:

La aplicación asumirá que el consumo del edificio es el Dispositivo de Referencia MAQUINARIA, como se muestra en la siguiente imagen:


Es necesario que este dispositivo esté configurado en la plataforma, ya sea a partir de un medidor real o a partir de un medidor virtual (usando la App Virtual Devices).

Dispositivo referencia MAQUINARIA = Dispositivo Consumo Edificio = Consumo de Red + Consumo energía producida por la FV - Energía Exportada a Red



Asignar Suministros y precios

Después de asignar los diferentes dispositivos para cada dispositivo de referencia, ahora hay que asignar los suministros y precios.

Es necesario que todos los medidores tengan su precio asignado para poder calcular el coste.

En la pestaña Asignar Suministro y precio, dentro de la configuración de la Localización, para la fuente energética Electricidad tienes que asignar:

  • El dispositivo Contador Fiscal (Dispositivo de referencia General, 402)
  • El dispositivo Consumo Total del edificio (Dispositivo de Referencia Maquinaria, 402)

Para la fuente energética Electricidad Exportada tiene que asignar:

  • El dispositivo Contador Fiscal (Dispositivo de referencia General, 452)
  • El dispositivo Electricidad Producida por la planta FV ( Dispositivo de referencia Fotovoltaica, 452)

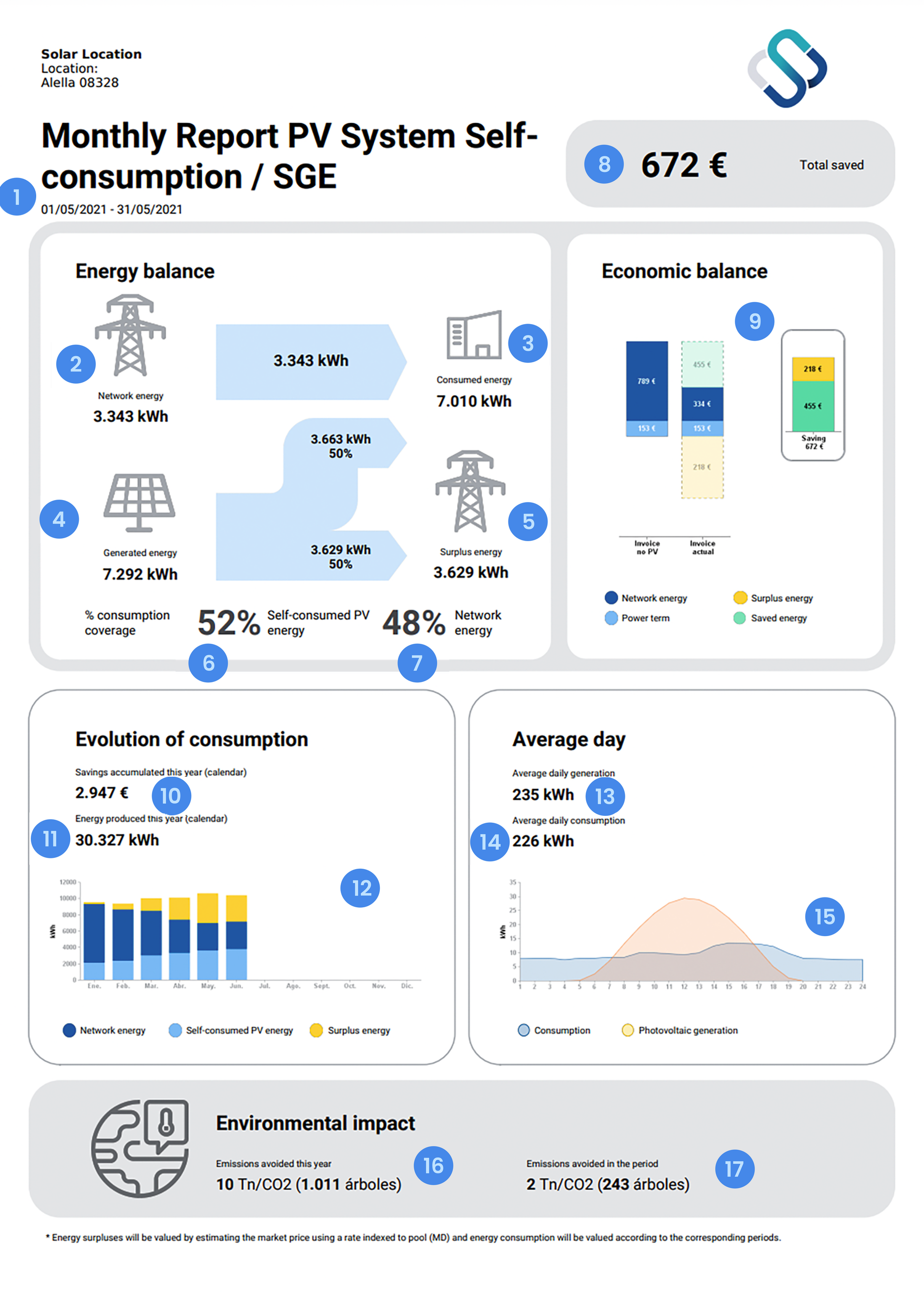

Informe detallado


  1. Periodo reportado

  2. Energía de red: es la energía consumida por el medidor de referencia General.

  3. Energía consumida: es la suma de la energía consumida del medidor de referencia Maquinaria.

  4. Energía generada: suma de la energía producida por el medidor de referencia Fotovoltaica.

  5. Energía excedente: suma de la energía exportada del medidor de referencia General.

  6. Energía FV de autoconsumo (%) = Energía FV consumida * 100 / Energía consumida = [Generada - Exportada] * 100 / [Consumo de Maquinaria]

  7. Energía de la red (%) = Energía de red * 100 / Energía consumida = [Consumo General] * 100 / [Consumo Maquinaria]

  8. Coste total ahorrado = Coste de Maquinaria - Coste del Consumo General + Coste de la Energía Exportada General

  9. Balance económico

    1. Término de potencia (es el mismo con FV que sin FV). Es el coste total de la potencia (Coste del término de potencia + excesos + otros costes y tasas)

    2. Coste de la Energía de red sin FV [NECw/outPV] : Coste del consumo de Maquinaria

    3. Coste de la Energía de red con FV [NECwPV] : Coste del consumo General

    4. Coste de la Energía excedentaria[SEC] = Coste de la Energía Exportada General

  10. Ahorros acumulados (año natural) = [NECw/outPV] - [NECwPV] + [SEC] = [Coste Consumo Maquinaria] - [Coste Consumo General] + [Coste Energía Exportada General]

  11. Energía producida (año natural) por el medidor de referencia Fotovoltaica.

  12. Evolución del gráfico de consumo
    Siempre muestra un año natural, con lo que coge el año del periodo del reporte, y muestra ese año completo desde el 1 de enero hasta el 31 de diciembre.

    1. Energía de red: Consumo General mensual

    2. Energía FV de autoconsumo: Mensual [Consumo Maquinaria - Consumo General]

    3. Energía excedentaria: Energía Exportada General mensual.

  13. Generación diaria media: Fotovoltaica (Energía generada) / Días_del_periodo

  14. Consumo diario medio: Consumo Maquinaria / Días_del_periodo

  15. Dia medio

    1. Consumo = Consumo horario Maquinaria

      1. El consumo del período se agrega de forma horaria (24h)

      2. Para cada hora: Consumo Maquinaria / Días_del_periodo

    2. Generación FV = Generación horaria Fotovoltaica

      1. La generación del período se agrega de forma horaria (24h)
      2. Para cada hora: Generación Fotovoltaica/ Días_del_periodo

  16. Emisiones evitadas este año

    1. Emisiones Tn/CO2 = Generación Fotovoltaica [para el año natural] * coeffCO2

    2. Emisiones en árboles = Generación Fotovoltaica [para el año natural] * coeffTrees

  17. Emisiones evitadas durante el periodo

    1. Emisiones Tn/CO2 = Generación Fotovoltaica [para el periodo del informe] * coeffCO2

    2. Emisiones en árboles = Generación Fotovoltaica [para el periodo del informe] * coeffTrees
