En este artículo, aprenderá cómo configurar sus cuentas en la plataforma de gestión energética para analizar sus proyectos de generación solar.
Contenido del artículo:
Introducción
La plataforma de gestión energética ofrece un conjunto de funcionalidades que le ayudan a comunicar y justificar fácilmente los ahorros logrados con sus inversiones en energía solar fotovoltaica.
Requisitos
- Tener datos de generación solar en la plataforma, parámetros:
- 452 Energía producida
- 402 Energía activa
- Tener una frecuencia mínima horaria para poder configurar el costo de la energía consumida y los ahorros.
- Tener categorías asignadas a la instalación.
- Tener precios y suministros creados y asignados a la instalación correspondiente. Aprenda cómo configurarlos aquí.
- Instalar las siguientes aplicaciones desde el mercado de apps:
- App de dispositivos virtuales
- App Microgrid
- Costos evitados
- Sínoptico
Configuración de la cuenta
Los datos que necesita para desbloquear todas las funcionalidades son:
- Consumo total del edificio donde se instalaron los paneles (parámetro 402).
- Generación total de los paneles fotovoltaicos (parámetro 452).
- La energía intercambiada con la red, tanto importada (parámetro 402) como exportada (parámetro 452), si aplica.
En caso de no contar con toda esta información, podría configurar dispositivos virtuales para cubrir los dispositivos inexistentes. Si desea tener parámetros como CO2 ahorrado o árboles salvados, la app recomendada también es la App de Dispositivos Virtuales. Otros pasos que debe seguir son:
Configuración de la app de dispositivos virtuales
Para poder realizar balances energéticos y visualizar sus flujos de energía y el equivalente en CO2, puede usar la app de dispositivos virtuales.
Variables del balance energético
En la App de Dispositivos Virtuales, debe configurar la información solicitada que no está disponible en la plataforma. A veces, una operación simple será suficiente para obtener la información restante. En el caso mostrado a continuación, los únicos datos monitoreados son la generación total y el consumo total del edificio. En este caso, debe configurar los siguientes dispositivos virtuales:
-
Energía importada de la red: Si la energía generada es menor que la energía consumida en el edificio, entonces la energía importada de la red es la diferencia entre la energía consumida y la generada.
- Variables
- v1 : Energía total consumida (402)
- v2: Energía producida (452)
- Parámetro
- Energía activa 402
- Fórmula
- ((v1-v2)+fabs(v1-v2))/2
- Variables
-
Energía exportada a la red: Si la energía generada es mayor que la energía consumida en el edificio, entonces la energía restante se inyecta a la red.
- Variables
- v1: Energía total consumida (402)
- v2: Energía producida (452)
- Parámetro
- Energía activa producida
- Fórmula
- ((v2-v1)+fabs(v2-v1))/2
- Variables
-
Energía ahorrada: Balance entre la energía generada por la planta y la energía consumida por el edificio. Es la energía que su planta ha generado y que no ha tenido que comprar a su compañía eléctrica.
- Variables
- v1: Energía importada de la red (402)
- v2: Energía consumida por el edificio (402)
- Parámetro
- Energía activa
- Fórmula
- v2 - v1
- Variables
Parámetros de sostenibilidad
Con dispositivos virtuales, puede calcular los indicadores de sostenibilidad para obtener la equivalencia entre unidades de energía y CO2 o árboles salvados.
-
CO2 ahorrado
- Variables
- v1: Energía ahorrada
- Parámetro
- Energía activa
- Fórmula
- v1*<factor de conversión del mercado eléctrico en su país>
- Variables
-

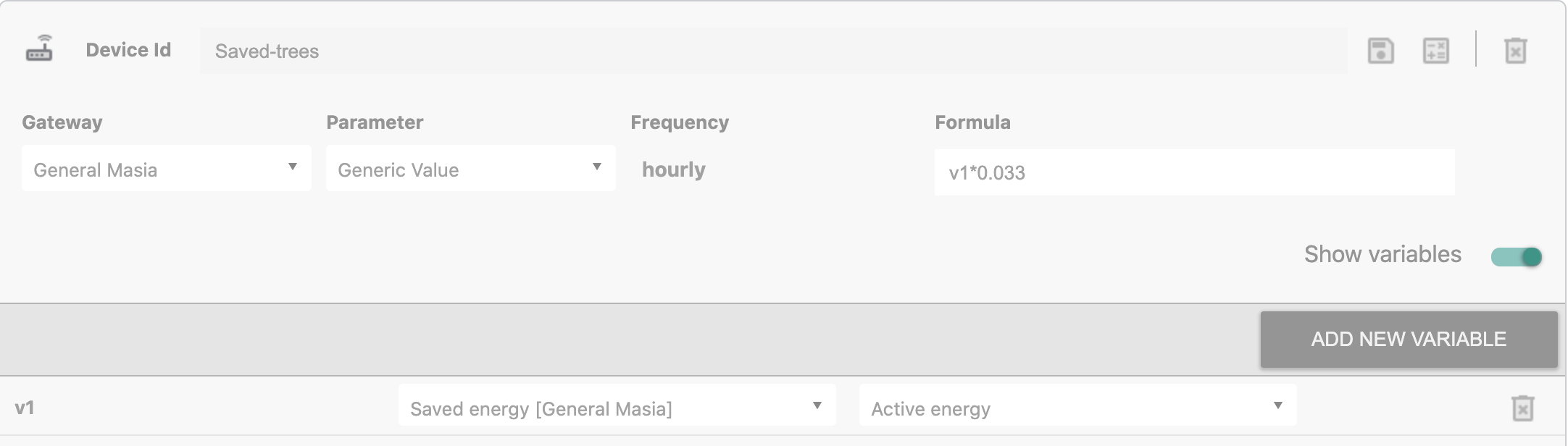

Árboles salvados
- Variables
- v1: Energía ahorrada
- Parámetro
- Energía activa
- Fórmula
- v1*<coeficiente de conversión de energía a árboles>
- Variables

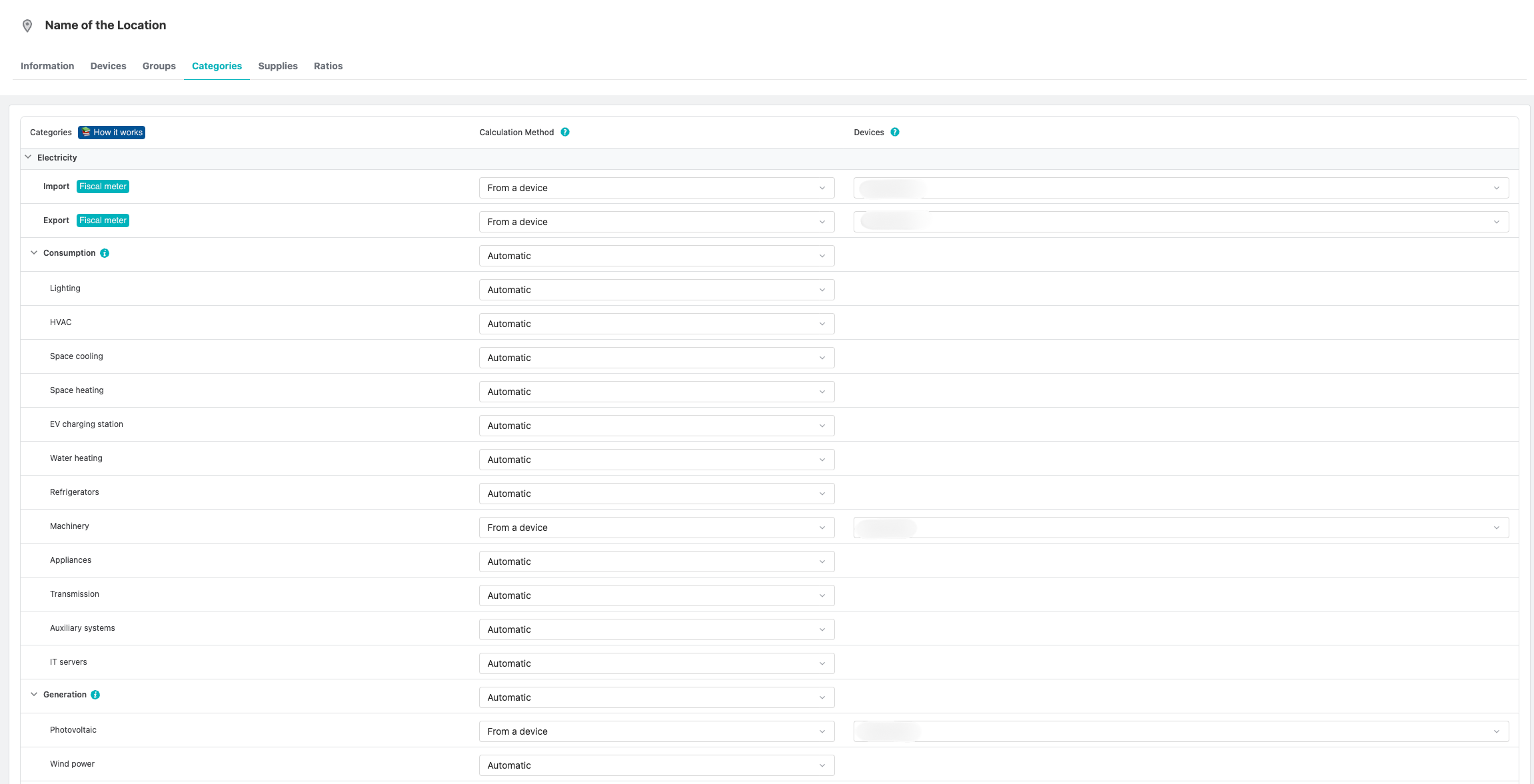

Asignación de categorías
Para visualizar los datos en las pantallas de análisis, debe asignar el dispositivo a la ubicación correspondiente. Luego asigne las siguientes categorías:
- Importación: El dispositivo que representa la energía importada de la red.
- Exportación: El dispositivo que representa la energía exportada a la red.
- Maquinaria: El dispositivo que representa el consumo total del edificio.
- Fotovoltaico: El dispositivo que representa la generación total.
Más información sobre categorías, aquí.
Configuración de Microgrid
Por favor, visite este artículo para aprender cómo configurar la app Microgrid.
Análisis de los resultados
En esta sección, encontrará algunas propuestas para analizar los resultados de sus instalaciones solares:
- Configuración de gráficos sinópticos
- Configuración de paneles con los indicadores principales
- Resultados de M&V
- Microgrid
- Informe de costos evitados
Configuración de gráficos sinópticos
Hay varios gráficos sinópticos que podría configurar, pero aquí encontrará una propuesta:
Podría subir una imagen que represente los flujos de energía en su instalación y luego añadir los parámetros que sean de interés en el gráfico sinóptico.
Aprenda cómo configurar la app Sínoptico aquí.
Y contacte a su proveedor de soporte si desea usar la misma imagen que se usa en este artículo.
Configuración de paneles con los indicadores principales
Puede configurar paneles usando widgets que muestren información que pueda ser de su interés. Aquí puede encontrar un ejemplo:
En este ejemplo, están los siguientes widgets:
- Generación durante las últimas 24h
- CO2 ahorrado durante el último mes (información proveniente de un dispositivo virtual)
- Árboles salvados durante el último mes (información proveniente de un dispositivo virtual)
- Pronóstico meteorológico
- Consumo de red durante las últimas 24h
- Costo de energía (relacionado con el consumo de red) durante las últimas 24h
- Energía ahorrada durante las últimas 24h (información proveniente de un dispositivo virtual)
- Costo ahorrado (relacionado con la energía ahorrada) durante las últimas 24h
¡Puede elegir las imágenes de fondo para su panel! Más información sobre paneles aquí.
Resultados de M&V
El módulo de M&V le ayudará a demostrar los ahorros que se han obtenido gracias a la instalación de los paneles solares. Para ello, debe:
- Configurar la línea base considerando el consumo que tenía antes de instalar los paneles solares.
- Configurar como período de demostración los meses en que los paneles ya estaban instalados.
Para aprender cómo configurar los proyectos de M&V, visite este artículo. Si es necesario, también podría crear su línea base usando la app ABC.
Microgrid
Por favor, consulte toda la información incluida en Microgrid en el siguiente artículo.
Informe de costos evitados
Por favor, consulte toda la información incluida en el informe de costos evitados y cómo configurarlo en el siguiente artículo.
