Dans cet article, nous allons apprendre comment utiliser la fonctionnalité Projets de Mesure et Vérification (M&V) sur la plateforme. Nous aborderons également les Groupes de Mesure et Vérification (M&V).
Contenu :
- Introduction
- Fréquences disponibles
- Sources d'énergie disponibles
- Exigences
- Comment ça fonctionne ?
- Utilisation avancée
Introduction
La fonctionnalité des projets de mesure et de vérification (M&V) nous permet de suivre les économies d'énergie dans un projet en utilisant une consommation de référence comme base pour notre analyse et en la comparant avec notre consommation réelle.
La plateforme est entièrement compatible avec le protocole IPMVP.
Fréquences disponibles
Les fréquences disponibles pour cette fonction sont de 30 minutes, horaire, quotidienne, hebdomadaire et mensuelle.
Sources d'énergie disponibles
Les sources d'énergie disponibles pour les projets de mesure et de vérification sont les suivantes :
- Électricité - 402
- Gaz - 420
- Eau - 901
- Thermal (chauffage) - 802
- Thermal (refroidissement) - 810
- Énergie exportée - 452 Gaz (Vol) - 420
- Gaz (NVol) - 419
- Volume d'air comprimé - 435
- Énergie du gaz naturel liquéfié (LNG) - 471
- Biomasse - 472
N'oubliez pas que vous pouvez facilement activer de nouvelles sources d'énergie en allant dans Configuration -> Préférences.
Exigences
La fonctionnalité des projets de mesure et de vérification est disponible pour les licences Avancées.
Pour créer un nouveau projet M&V, vous avez besoin de quelques éléments préalables :
- Envoyer des données à la plateforme pour l'un des paramètres mentionnés ci-dessus.
- Accepter les dispositifs et les points de données générés lorsque les données entrent dans la plateforme.
- Affecter ces dispositifs à leur emplacement correspondant.
Comment ça fonctionne ?
Vous pouvez accéder aux Projets de Mesure et de Vérification dans la section M&V de la plateforme. La première page à laquelle vous accéderez est la Liste des Projets.

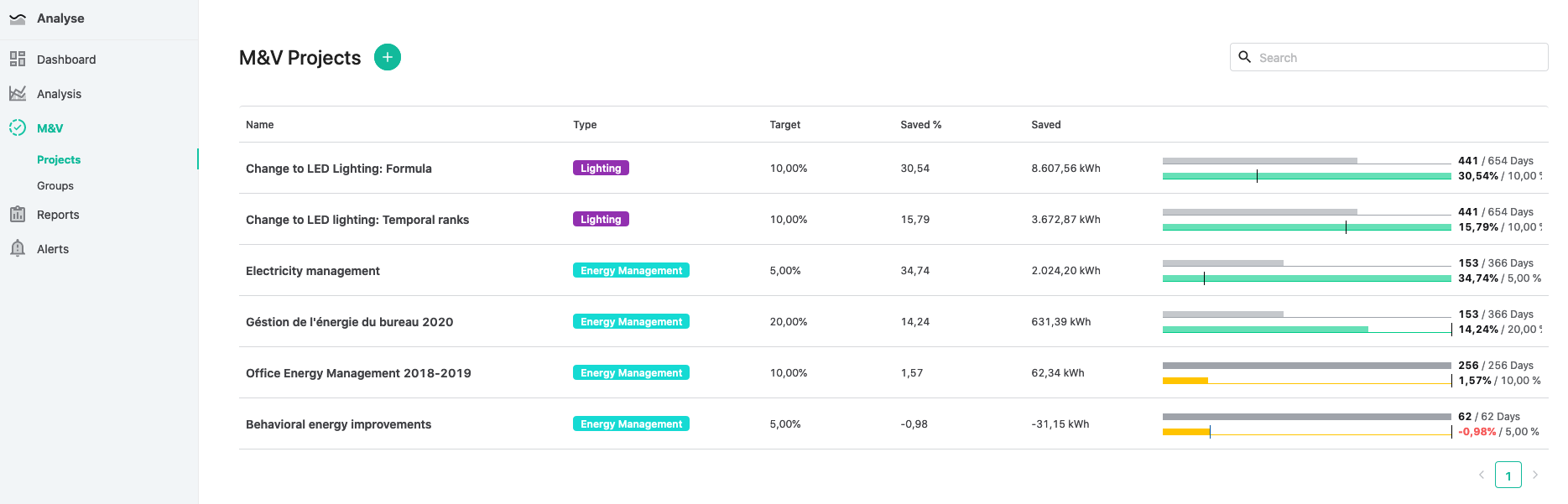

Liste des projets
La vue de la liste des projets répertorie tous les projets configurés pour le compte, fournissant un aperçu de leur état.
Cette page fournit des informations telles que le nom du projet, le type, l'objectif d'économie, le pourcentage d'énergie économisée jusqu'à présent, le montant des économies, la durée du projet et le résumé des économies dans un graphique à barres.
La barre de recherche en haut à droite permet de rechercher rapidement des projets, et les boutons de navigation en bas vous permettent de naviguer dans la liste des projets.
Le signe "+" en haut à gauche vous permet de créer un nouveau projet.

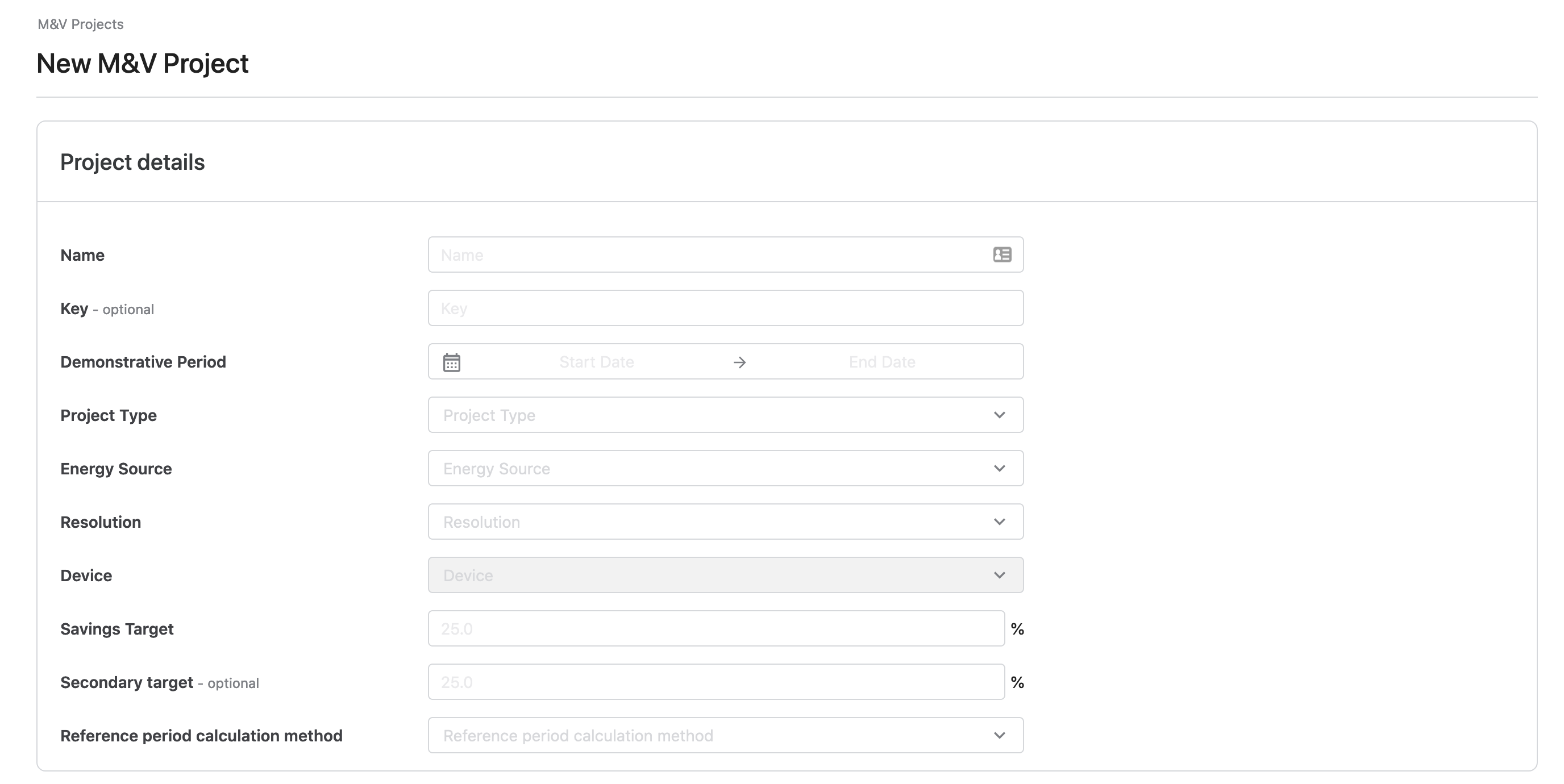

Créer un Projet de Mesure & de Vérification
Dans la vue de la liste des projets, cliquez sur le signe plus pour afficher l'écran de création de projet. Dans cet écran, vous pouvez créer un nouveau projet en introduisant les informations pertinentes.
Détails du Projet
Dans cette première section, vous pouvez introduire les informations générales du projet et choisir la méthode de calcul de la consommation de référence (baseline).
- Nom du projet* : Nom distinctif du projet. Par exemple, "Contrat de performance énergétique du bureau".
- Clé du projet : Un identifiant pour le projet. Ce champ peut être laissé vide, et la plateforme attribuera automatiquement un numéro d'identification.
- Période de démonstration* : Date de début et de fin où les économies seront suivies.
- Type de projet* : Le type de mesure d'efficacité énergétique mise en œuvre :
- Gestion de l'énergie
- Éclairage
- Chauffage
- Climatisation
- Refroidissement
- Traitement de l'air
- Enveloppe du bâtiment
- Contrôle Machinerie
- Autre
- Source d'énergie* : nous sélectionnons le type d'énergie de notre projet parmi les options précédemment décrites.
- Résolution* : nous sélectionnons la résolution de notre consommation de référence. Si nous avons des données horaires, la résolution doit être "horaire". Si nous ne pouvons générer notre référence que mensuellement, nous sélectionnons "mensuel" comme fréquence. Cela dépendra de la disponibilité de nos données de consommation.
- Dispositif* : nous sélectionnons par quel dispositif ou groupe le suivi sera effectué.
- Objectif d'économies (%)* : L'objectif d'économies prévu pour le projet.
- Objectif secondaire : Cela permet de définir un second objectif pour le projet, qui peut être utilisé pour les rapports internes ou pour tester des objectifs d'économies plus ambitieux. Il s'agit d'un champ facultatif.
- Méthode de calcul de la période de référence : Vous pouvez choisir comment la consommation de référence sera calculée parmi ces 2 options :
- Par formule : Configurez une formule avec des variables pour simuler la consommation de référence.
- Par plage de temps : Cette option agrège les données par moyenne/médiane en fonction d'une fenêtre temporelle (jour, semaine, mois, année) de la quantité de données déjà présente dans la plateforme.
Once the reference period calculation method has been chosen, the reference period calculation menu will appear below.
Méthode de calcul de la période de référence : Formule
Cette méthode vous permet d'utiliser une formule statistique pour calculer la consommation de référence. Apprenez comment calculer une formule de consommation de référence (baseline) ici.

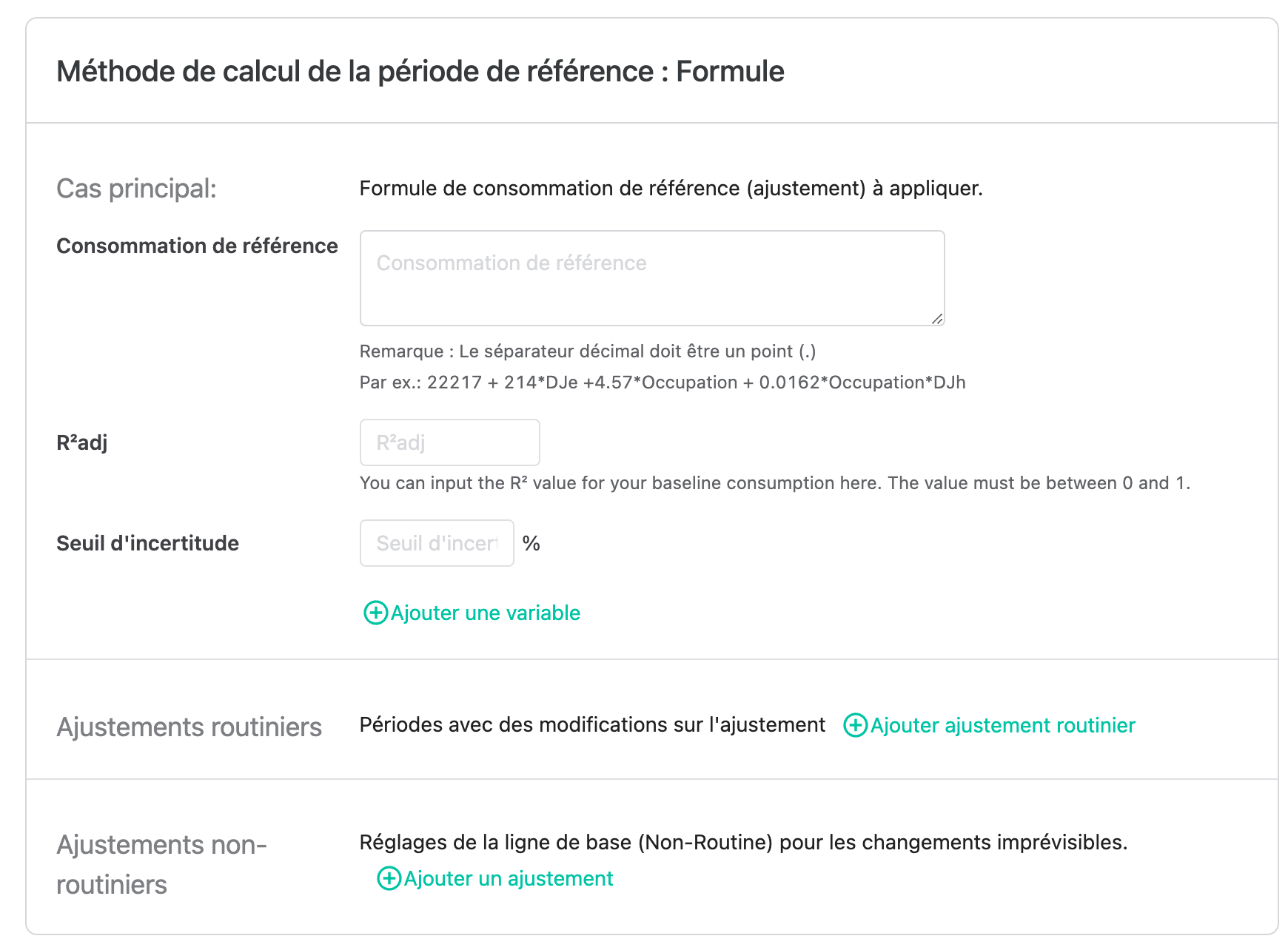

Si la méthode choisie est par formule, le menu suivant apparaît, qui permet de définir la formule à appliquer, le seuil d'incertitude, les variables de la formule, les cas conditionnels qui pourraient remplacer périodiquement la consommation de référence et les éventuels ajustements non routiniers qui modifieront la consommation de référence.
Le champ de la consommation de référence vous permet d'introduire la formule qui sera utilisée pour calculer la consommation de référence. Vous pouvez utiliser un mot court pour désigner chaque variable de votre formule, ainsi que les opérations mathématiques suivantes. Veuillez vous assurer que vous utilisez le point "." comme séparateur décimal.
Formules:
| a + b | Addition de "a" et "b" |
| a - b | Soustraction de "a" et "b" |
| a * b | Multiplication de "a" par "b" |
| a / b | Division de "a" par "b" |
| Math.sqrt(a) | Racine carée de "a" |
| Math.pow(a,b) | "a" a la puissance "b" |
| Math.abs(a) | Valeur absolue de "a" |
| Math.exp(a) | Exponentiel de "a" |
| Math.floor(a) |
Nombre entier plus proche à "a", mais inférieur a "a" |
| Math.log(a) | Logarithme de "a" en base "e" |
| Math.random() | Nombre aléatoire entre 0 et 1 |
| Math.round(a) | Entier plus proche à "a" |
| Math.sin(a) | Sinus de "a" |
| Math.cos(a) | Cosinus de "a" |
Le champ R2adj vous permet de saisir le R2 de la formule d'ajustement obtenue par régression linéaire multiple.
Le champ "Seuil d'incertitude" vous permet d'indiquer le seuil d'incertitude ou l'erreur que comporte votre formule. Celle-ci sera prise en compte lors de l'affichage des économies dans les graphiques et tableaux du projet.

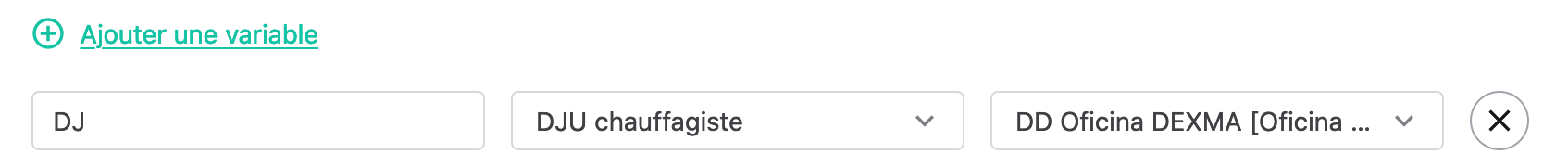

Pour ajouter des variables, appuyez sur le bouton Ajouter une variable et le menu suivant apparaîtra :
Choisissez un nom représentatif (qui sera utilisé dans la formule définie ci-dessus) et sélectionnez le paramètre et le dispositif correspondant pour les utiliser dans la formule. Vous pouvez ajouter autant de variables que vous le souhaitez. Vous pouvez supprimer une variable en appuyant sur le bouton X à côté du nom du dispositif.

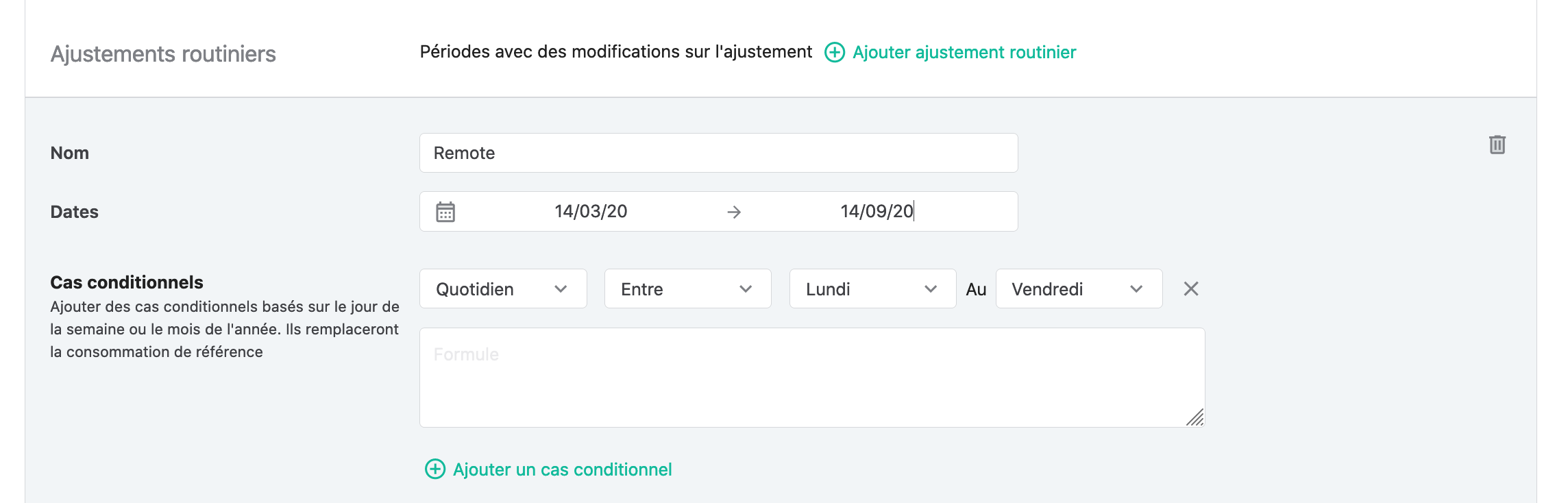

Introduction des ajustements routiniers
La consommation de référence dans le projet peut être modifiée pour des jours ou des périodes spécifiques grâce à la fonction Ajustements routiniers. Pour commencer à utiliser cette fonction, cliquez sur le bouton "Ajouter ajustement routinier" lors de la création ou de la modification d'un projet.
Vous pouvez définir un nom pour l'ajustement routinier et sa période d'application. Tout cas conditionnel créé dans le cadre de cette saison s'appliquera pendant cette période.
Une fois que la saison a été définie, vous pouvez ajouter des cas conditionnels en utilisant le bouton "Ajouter un cas conditionnel".
Vous pouvez introduire autant de conditions que vous le souhaitez. Celles-ci vont remplacer la consommation de référence pendant les périodes spécifiés, et elles seront appliquées par ordre de priorité en fonction de la définition.
Les cas conditionnels utilisent les mêmes variables que celles définies dans la consommation de référence du projet.
Vous pouvez créer des cas conditionnels qui s'appliquent à des jours spécifiques de la semaine, ou entre 2 jours de la semaine, sur un mois spécifique de l'année ou entre 2 mois donnés.
Les éventuels cas conditionnels remplaceront la formule de consommation de référence principale pour leur période d'application.
Ajustements non routiniers

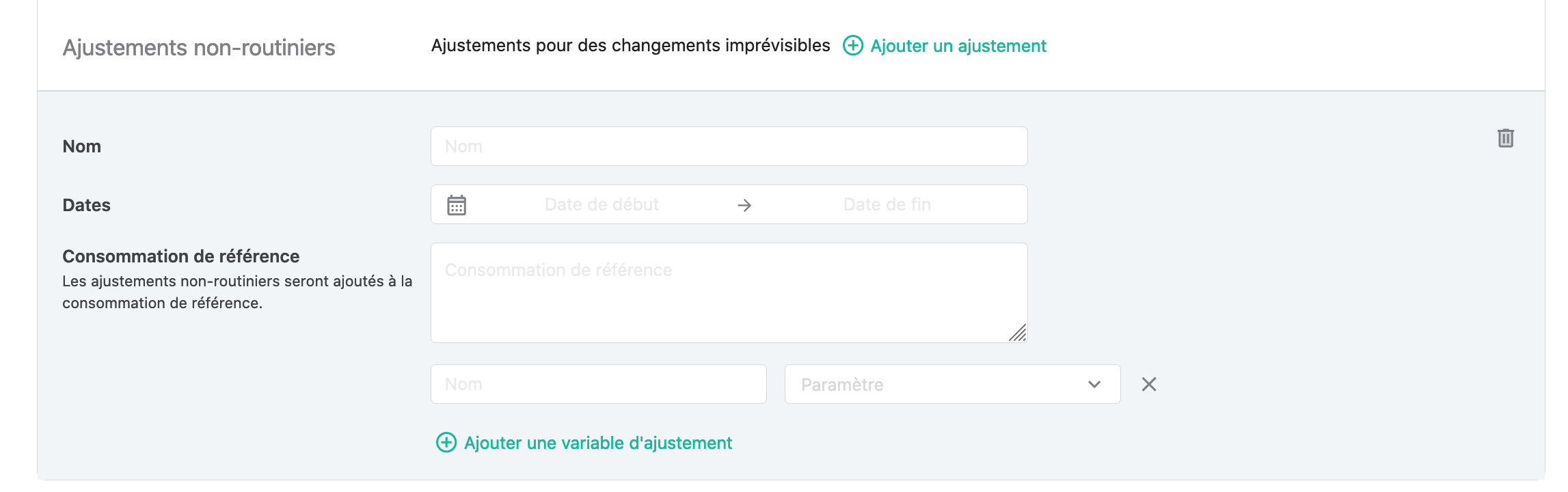

Dans cette section, vous pouvez ajouter tous les ajustements non routiniers, tels que des travaux de maintenance qui affectent le fonctionnement de l'installation, vacances, etc. Les ajustements peuvent être des valeurs constantes ou une formule basée sur certaines variables (degrés-jours, taux d'occupation, etc.). La valeur de cette consommation en tant qu'ajustement est agrégée à la consommation de référence.
Vous pouvez ajouter autant d'ajustements que vous le souhaitez. Pour ajouter un ajustement, appuyez sur le bouton Ajouter des ajustements. Le menu suivant s'affiche :
Chaque ajustement non routinier nécessitera un nom, une formule de consommation de référence (il peut s'agir d'une valeur constante) et la date de début et de fin pendant laquelle l'ajustement s'appliquera. Toutes les variables utilisées dans la formule d'un ajustement non routinier doivent être définies dans la section d'ajustements non routiniers. Appuyez sur le bouton "Ajouter une variable d'ajustement" pour ajouter des variables.
Une fois la configuration du projet terminée, appuyez sur le bouton d'enregistrement pour sauvegarder le projet. Vous serez alors redirigé vers la liste des projets.
Méthode de calcul de la période de référence : Plages de temps
La méthode de calcul de l'intervalle de temps n'est peut-être pas aussi précise que la formule, mais elle permet de simplifier le calcul d'une consommation théorique si nous disposons de données historiques disponibles sur une période représentative pour le dispositif que nous voulons suivre.
Quand faut-il utiliser l'option "Plages de temps" ?
- Lorsque on dispose de données de suivi, au moins, d'une période d'activité représentative de l'installation
- Lorsque on n'a pas de données externes disponibles pour la corrélation (degré-jours, taux d'occupation, etc.) ou que on ne veut pas les utiliser.
- Lorsque la consommation d'énergie est indépendante de toute variable mesurable
- Lorsque le coefficient de corrélation avec les données externes est très faible (moins de 20%)
Quelle est la période d'activité démonstrative de mon installation ?
Il faut savoir quelle est la période de temps avec un cycle d'activité représentatif dans l'installation afin de savoir quelle est la période minimale de données que nous devons collecter avant d'établir notre base de référence. Voici quelques exemples :
Comment fonctionne la méthode de plages de temps ?

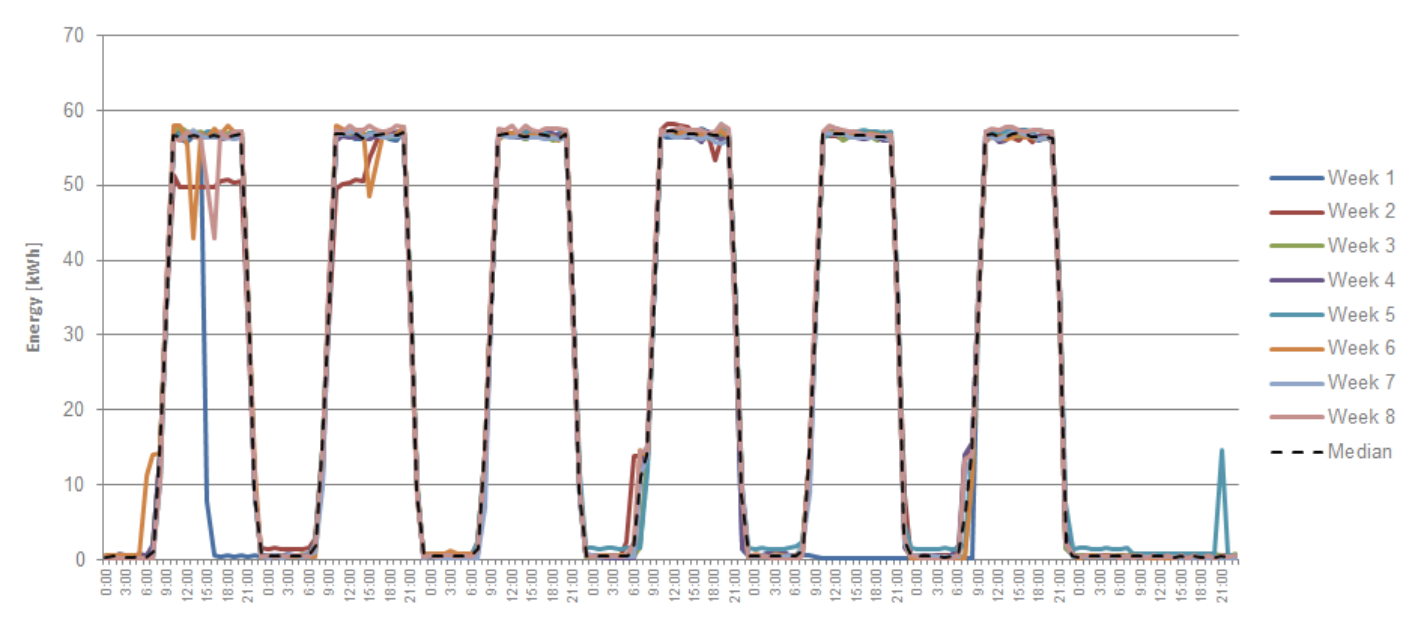

Cette option permet d'agréger les données par moyenne ou médiane sur la base d'une fenêtre temporelle (jour, semaine, mois) de la quantité de données que le client a fixée.
Par exemple : Nous remplaçons l'éclairage par un système plus efficace (comme les LED), et nous disposons de deux mois de données sur la consommation d'éclairage avant l'installation des LED. Notre période d'activité représentative (supermarché) est d'une semaine, nous pouvons "superposer" 8 semaines avec une fréquence horaire et faire la médiane, en obtenant une base de référence "approximative" de notre consommation théorique :

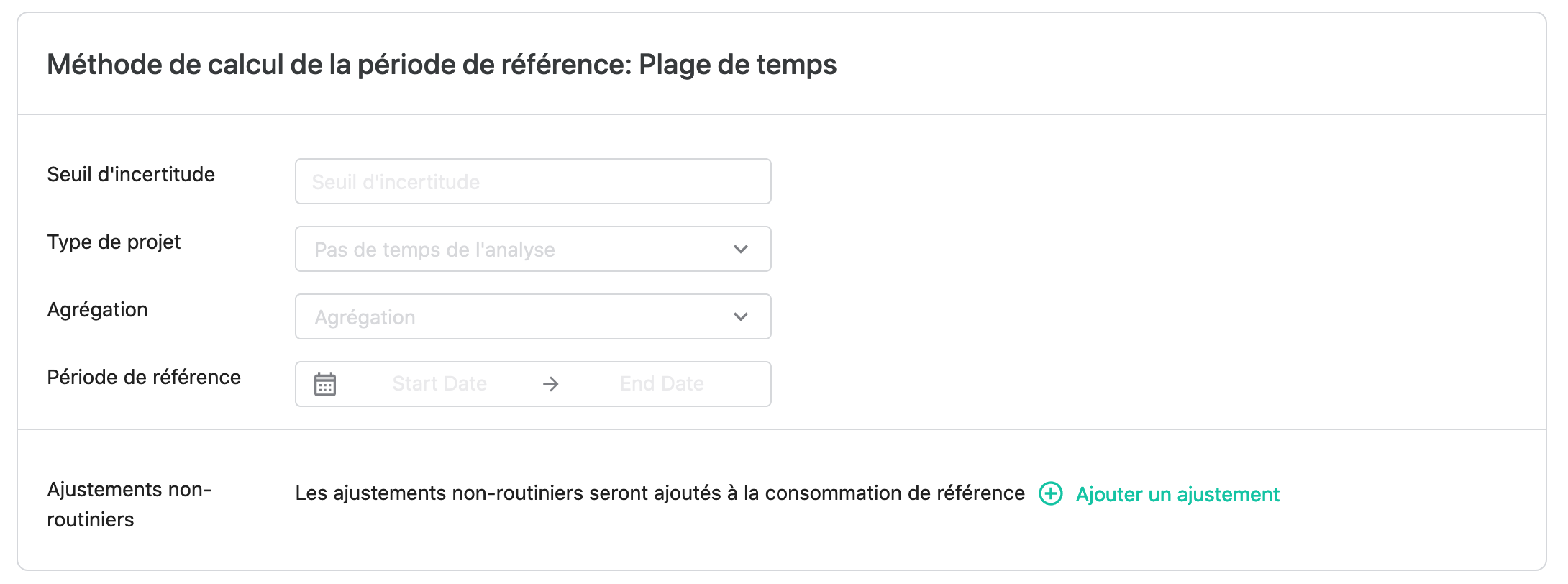

Comment configurer un projet Plages de temps dans la plateforme ?
Lors de la configuration des détails du projet, sélectionnez "Plage de temps" comme méthode de calcul. Le menu suivant sera disponible :
Voici une brève description des champs à configurer :
- Incertitude : Ce champ vous permet d'indiquer l'incertitude ou l'erreur que comporte votre formule. Celle-ci sera prise en compte lors de l'affichage des économies dans les graphiques et tableaux du projet.
- Cadre temporel : Le cadre temporel représentatif de la période d'activité de notre installation : quotidien, hebdomadaire ou mensuel.
- Agrégation : Choisissez entre la médiane et la moyenne. Si les données ont une distribution normale, il n'y aura pas de différence. Si les données ont des pics ou des données corrompues, la médiane est une mesure plus réaliste.
- Période de référence : Date de début et de fin de la période qui sera prise comme consommation de référence estimée.
Vous pouvez également définir des ajustements non routiniers, tout comme dans la méthode de la formule.
Une fois que le projet est configuré, cliquez sur le bouton de sauvegarde pour sauvegarder. Vous serez alors redirigé vers la liste des projets.

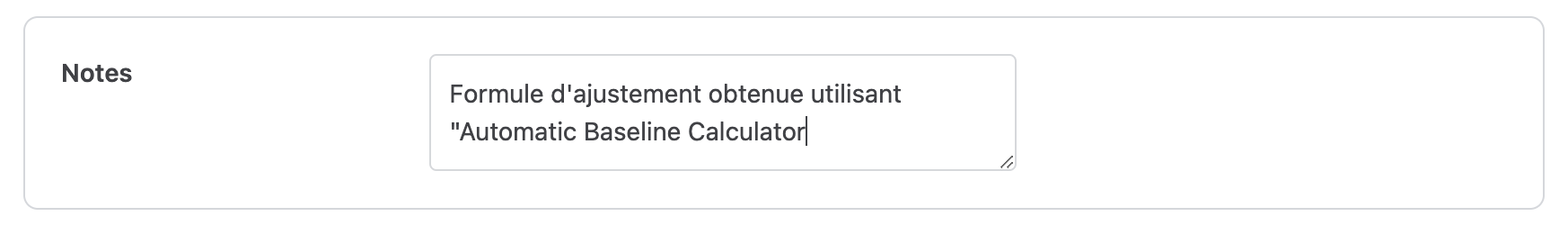

Notes sur le projet
Cette section permet de noter toute information pertinente du projet.
Vue du projet
Accédez à la vue des projets en cliquant sur un projet dans la liste des projets. Dans cet écran, vous pouvez suivre la consommation et les économies de votre projet. Différents éléments vous aideront dans l'analyse de votre projet :
- Résumé du projet
- Tableau de la consommation réelle par rapport à la consommation de référence
- Tableau de la consommation réelle accumulée par rapport à la consommation de référence
- Économies accumulée % par rapport au graphique cible
- Comparaison avec le tableau de référence
- Comparaison avec le tableau des objectifs
Cette section utilise le code couleur suivant pour refléter la comparaison entre la consommation réelle, la consommation de référence et l'incertitude. Dans les graphiques cumulés, la couleur indique la tendance pour cette période, plutôt que la comparaison absolue des valeurs.
- Vert : Les résultats seront indiqués en vert pour les périodes où il y a eu des économies. La consommation réelle est inférieure à la consommation de référence et au seuil d'incertitude.
- Rouge : Les résultats seront affichés en rouge pour les périodes où il y a eu des pertes ou aucune économie. La consommation réelle est supérieure à la consommation de référence et au seuil d'incertitude.
- Jaune : Les résultats seront affichés en jaune dans les périodes où la valeur se situe dans le seuil d'incertitude défini lors de la création du projet. Les consommations réelles sont proches de la consommation de référence, mais l'incertitude ne permet pas de déterminer s'il y a des économies ou des pertes.
- Gris : Les résultats seront affichés en gris dans les périodes où il existe des données de consommation mais où certaines données manquent dans la formule de référence. Par exemple, si un variable a été incluse comme paramètre dans la formule de consommation de référence mais qu'il manque des données pour cette variable, les données de consommation seront indiquées en gris sur cette période, et la consommation de référence ne sera pas représentée sur un graphique.
- Aucun résultat : Aucun résultat n'est affiché si les données de consommation sont manquantes.

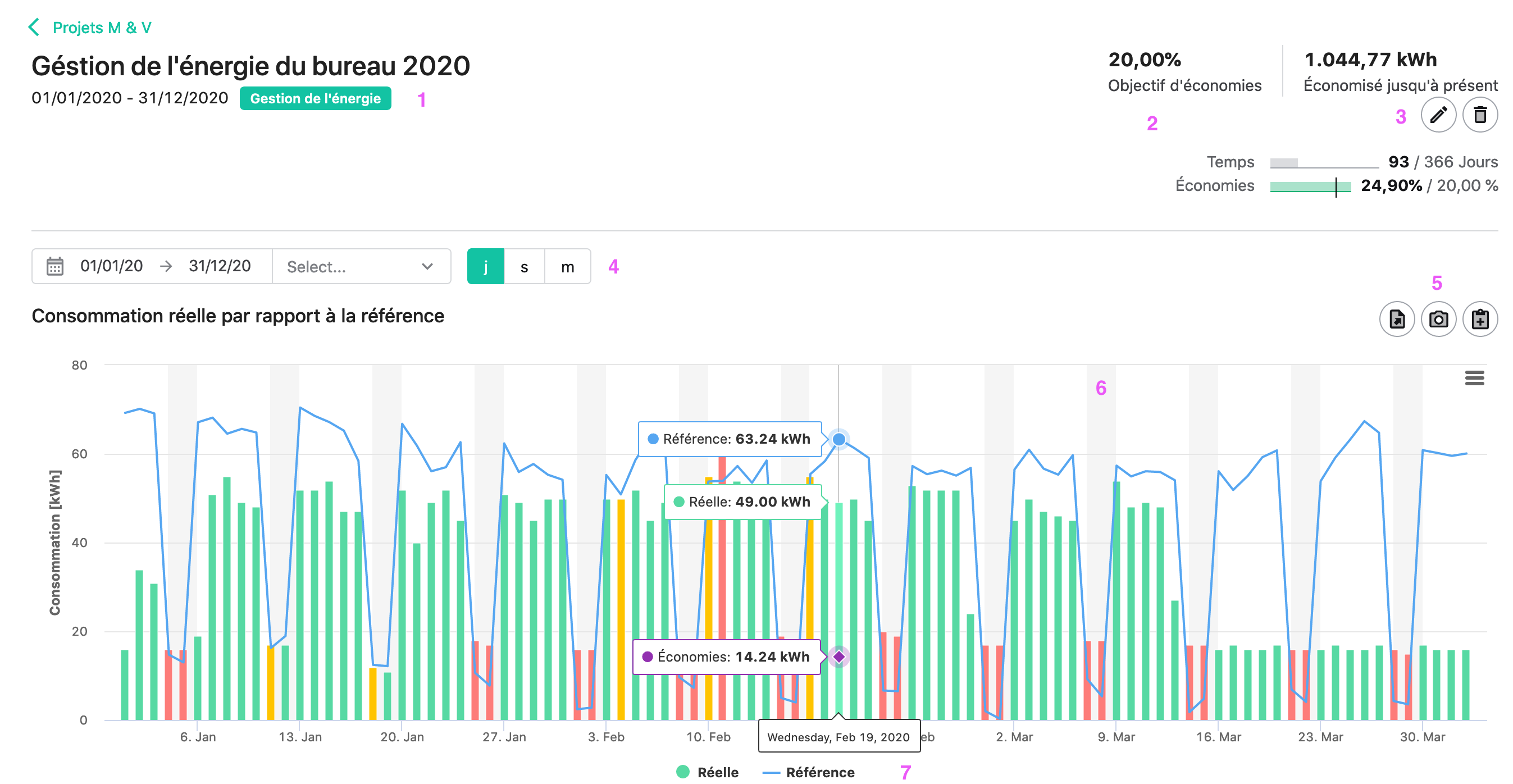

L'écran de visualisation du projet est le suivant :
- Titre du projet, période démonstrative et type de projet
- Résumé du projet, avec la cible d'économies, les économies en % et leur comparaison avec les la cible du projet, ainsi que le temps écoulé dans le projet
- Boutons d'édition et de suppression de projet : utilisez ces boutons pour modifier la configuration du projet ou pour supprimer un projet
- Sélecteur de date et du pas de temps : Sélectionnez la période pour laquelle vous souhaitez visualiser les données, ainsi que le pas de temps. Seul le pas de temps du projet sélectionné et les pas de temps inférieur seront affichés ici.
- Exportez le graphique vers un fichier xls, une image ou utilisez le graphique dans un rapport personnalisé
- La zone du graphique vous permet de visualiser les données du projet. En déplaçant le curseur sur le graphique, on peut obtenir le détail de la consommation de référence, de la consommation réelle et des économies en tout point du graphique. En sélectionnant une période donnée dans le graphique, vous pouvez zoomer et voir le détail de cette période.
- Cliquez sur la légende sous le graphique pour masquer/dévoiler les éléments du graphique. Veuillez noter que l'exportation d'un graphique vers les rapports personnalisés affichera tous les éléments du graphique, même s'ils sont désélectionnés lors de l'exportation.
Sous le graph de la consommation réelle par rapport à la consommation de référence, nous pouvons voir les graphs de la consommation et des économies cumulées, que nous pouvons sélectionner respectivement avec les boutons Consommation (kWh) et Économies (%). En déplaçant le curseur sur le graphique, on peut également voir des informations différentes pour chaque point du graphique.

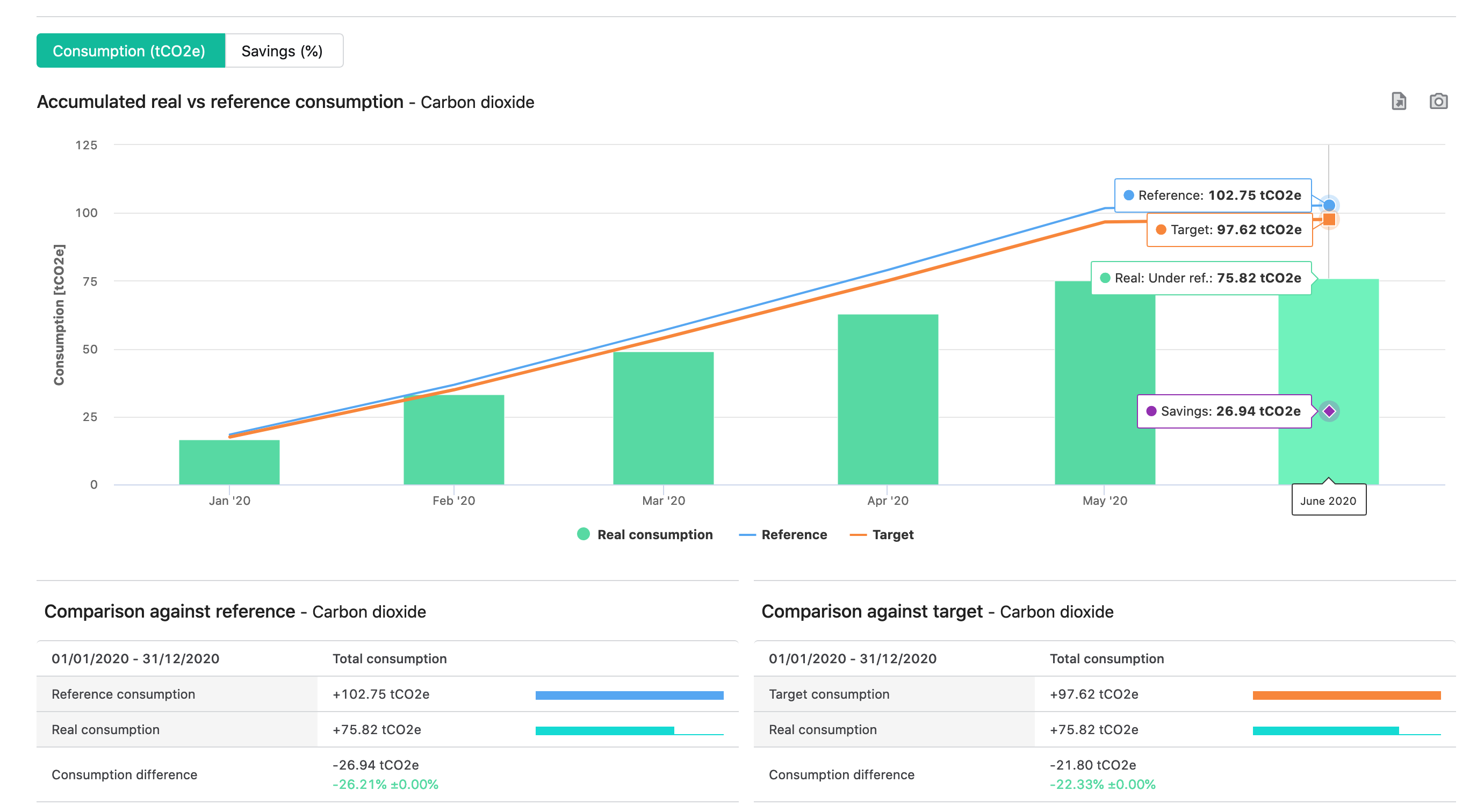

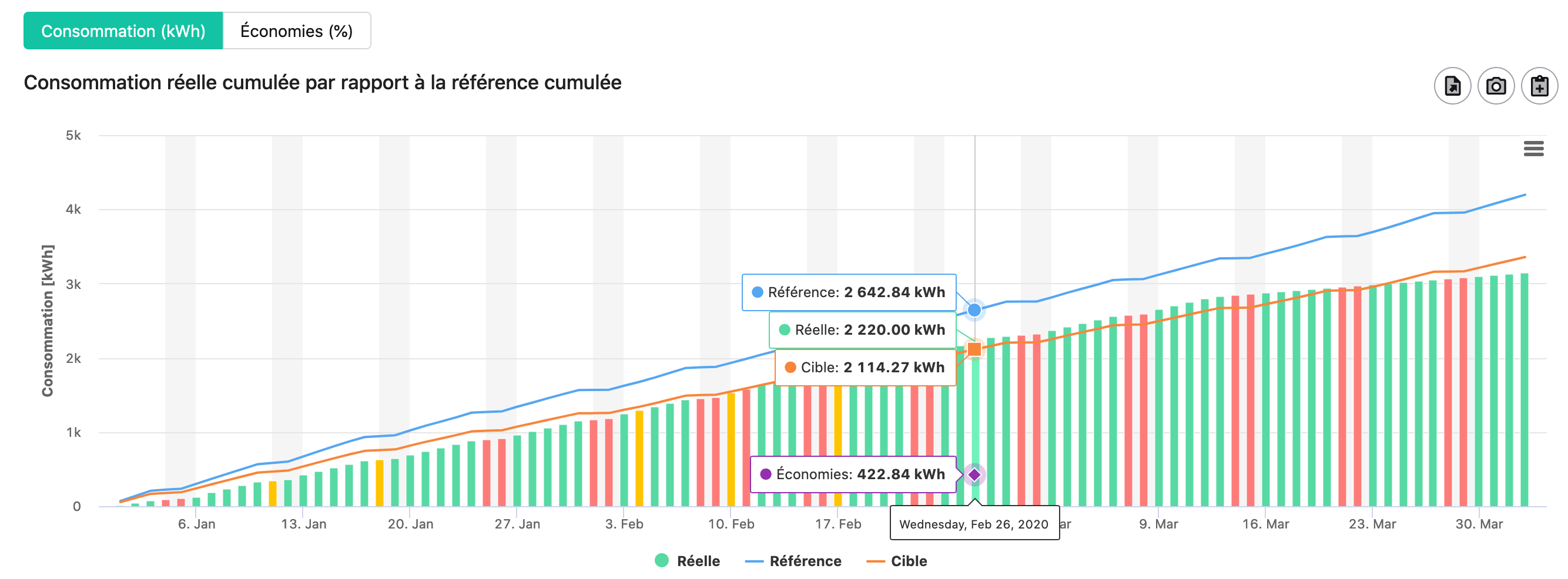

Dans le graph de la consommation cumulée, la consommation de référence, la consommation réelle, la cible de consommation et les économies sont indiqués sous forme cumulative. La couleur du graphique correspond à la pente de la courbe de consommation. Si la tendance est à l'économie, la courbe sera verte, si la tendance n'est pas à l'économie, la courbe sera rouge. Les périodes où la tendance de la consommation se situe dans les marges d'erreur seront indiquées en orange.
Le graph des économies cumulées montre la courbe des économies cumulées et la compare avec la cible d'économies. La couleur du graph correspond à la tendance des économies pour chaque période, comme dans le cas de la consommation cumulée.

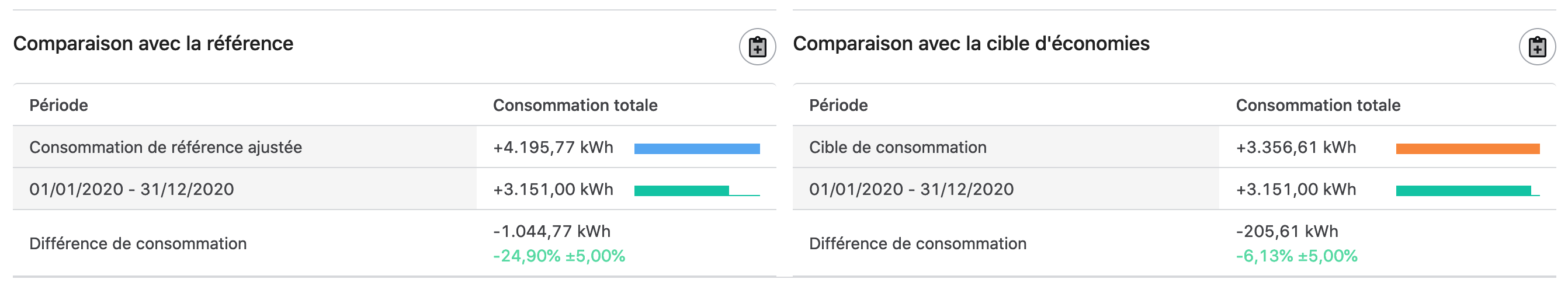

Sous les graphs, des tableaux récapitulatifs permettent de comparer la consommation avec la consommation de référence et l'objectif d'économies.
Tous les graphiques de cette section peuvent être exportés vers un fichier xls ou une image, et tant les graphiques comme les tableaux peuvent être ajoutés à un rapport personnalisé.
Visualisation des économies
Par défaut, les économies indiquées dans les graphiques sont indiquées par rapport à la référence de consommation. Toutefois, vous avez la possibilité de voir la consommation cible au lieu de la consommation de référence et d'afficher les économies par rapport à la cible d'économies définie, ou également par rapport à la cible d'économies secondaire (facultative). Cela modifiera les chiffres des économies ainsi que les couleurs de la consommation réelle à calculer par rapport à la cible choisie. Dans le premier graphique à l'écran, la ligne de la consommation de référence est remplacée par la consommation cible sélectionnée.

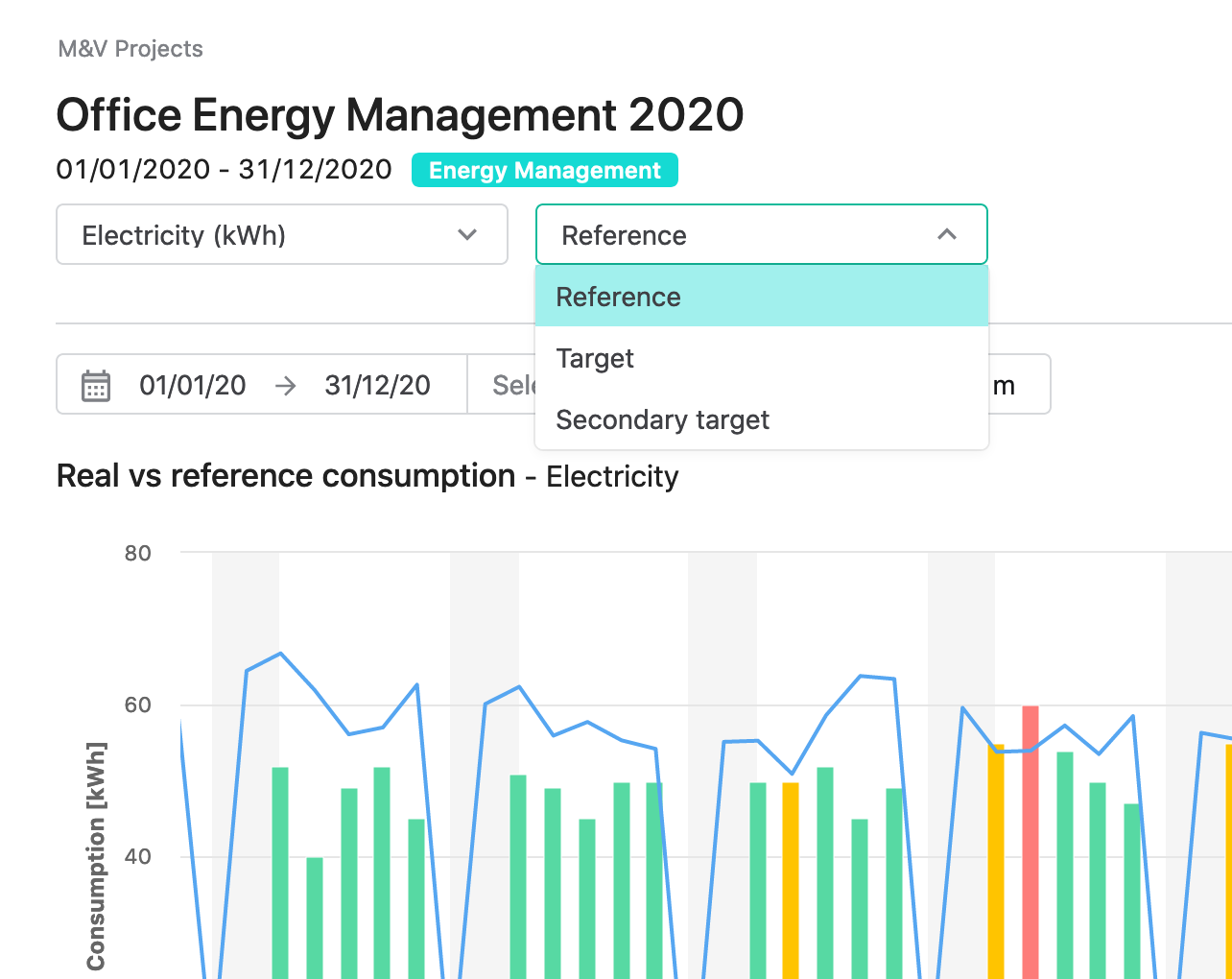

Pour voir les économies réalisées par rapport à l'un des objectifs, il suffit de le sélectionner dans le menu déroulant sous les dates du projet :

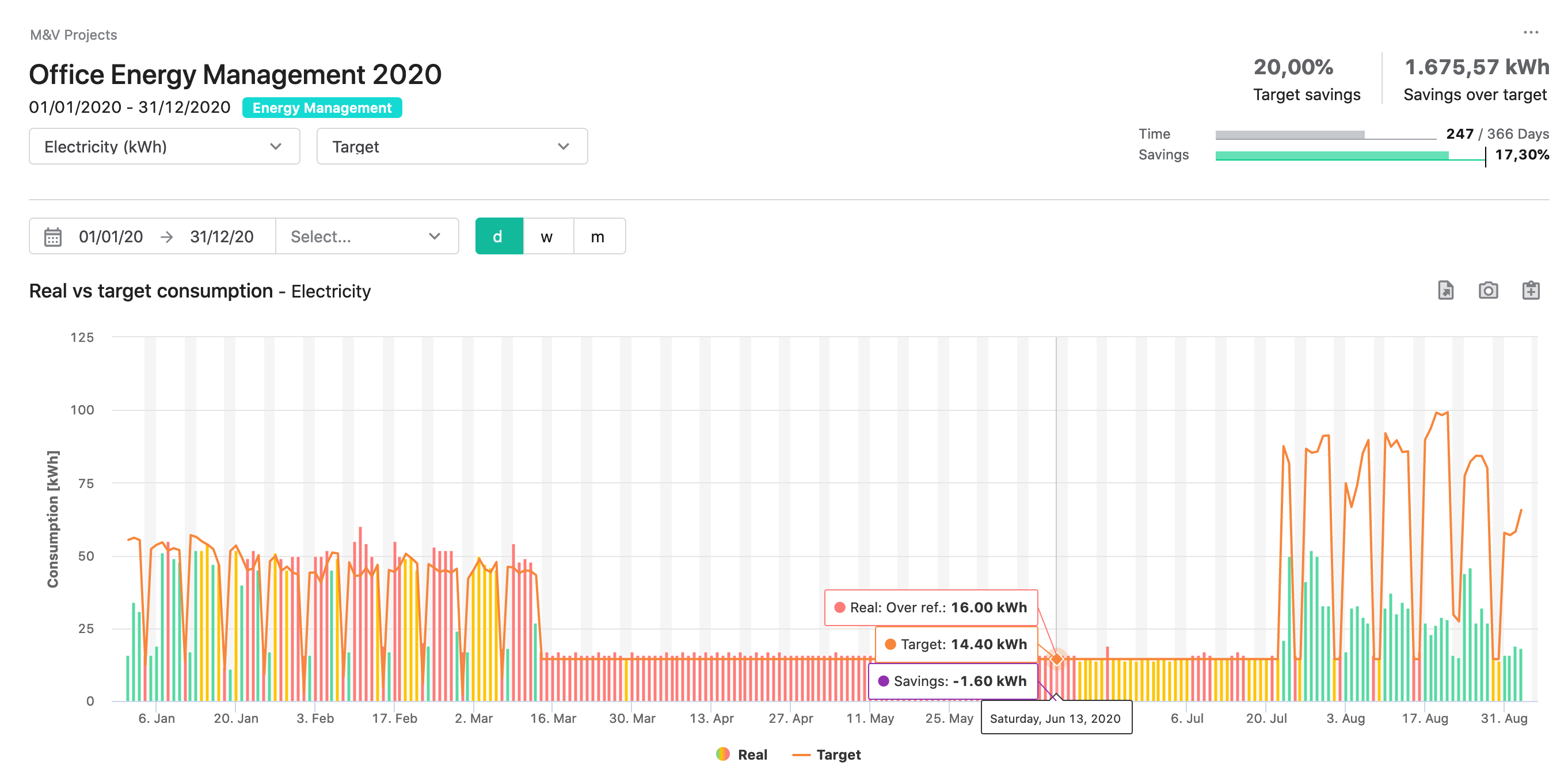

Si l'option "Cible" est sélectionnée, les graphiques et les chiffres des économies à l'écran seront mis à jour pour montrer les économies par rapport à l'objectif défini :

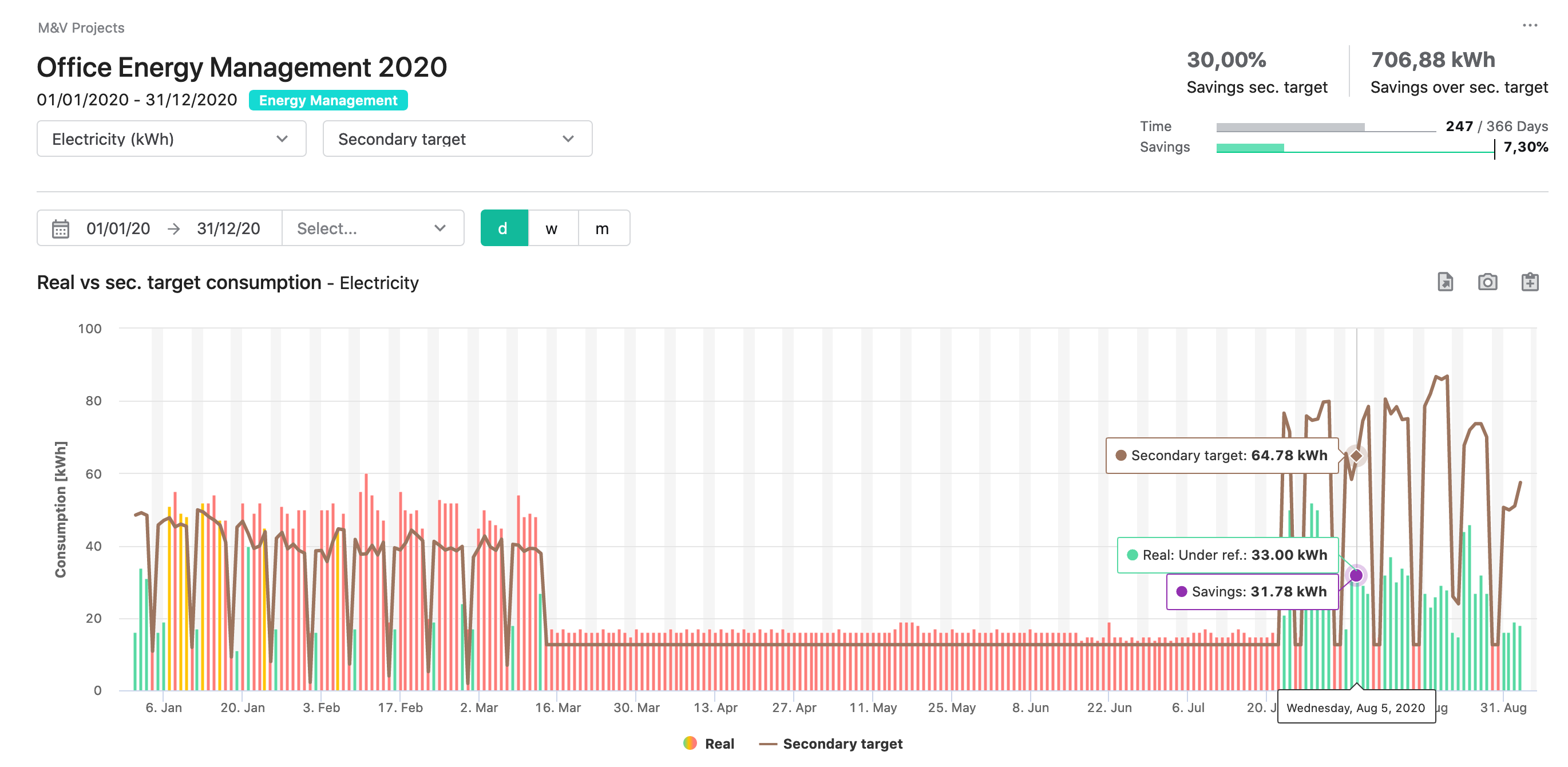

De même, si la cible secondaire d'économies a été définie lors de la configuration du projet, l'option permettant de le sélectionner apparaîtra dans le menu déroulant, ce qui permettra d'afficher les graphiques avec les économies calculées par rapport à cet objectif secondaire :
Utilisation avancée

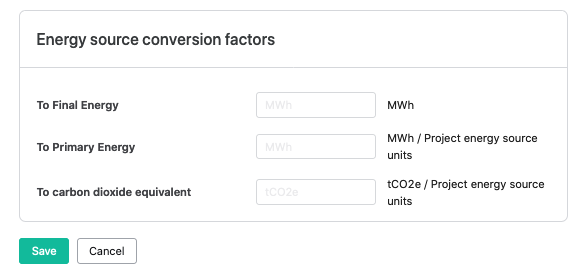

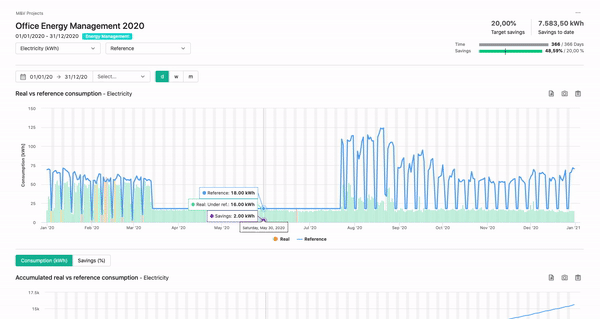

Ajouter des unités de rapport à un projet : Énergie primaire, énergie finale, émissions de carbone équivalent
Que vous souhaitiez déclarer vos projets en matière d'énergie primaire, d'énergie finale ou de carbone ou que vous préparez votre projet pour l'ajouter à un groupe de projets pour les rapports agrégés, cette fonction optionnelle permet de configurer les facteurs de conversion et signaler les économies réalisées dans le cadre du projet en différentes unités.
Une fois que vous avez configuré un projet de mesure et de vérification, ou comme étape finale du processus de configuration, vous pouvez définir des facteurs de conversion pour ce qui suit :
- Energie primaire : (MWh)
- Énergie finale (MWh)
- Émissions de carbone (tCO2e)
Une fois que vous aurez défini un facteur de conversion pour l'un d'entre eux, ils apparaîtront dans l'écran de vue du projet, et vous pouvez sélectionner le concept à analyser les données de votre projet.
Groupes M&V
La plateforme permet d'agréger plusieurs projets au sein d'un groupe, afin de pouvoir suivre l'efficacité globale et les économies d'un site utilisant plusieurs sources d'énergie, ou de suivre plusieurs sites dans une vision agrégée unique.
La section "Groupes" est accessible dans la section "M&V" (Mesure et Vérification). Vous accéderez à la liste des groupes, qui répertorie tous les groupes configurés et les projets qu'ils englobent.
Si vous cliquez sur le signe > à côté du nom du groupe, la liste des projets de ce groupe s'affichera.

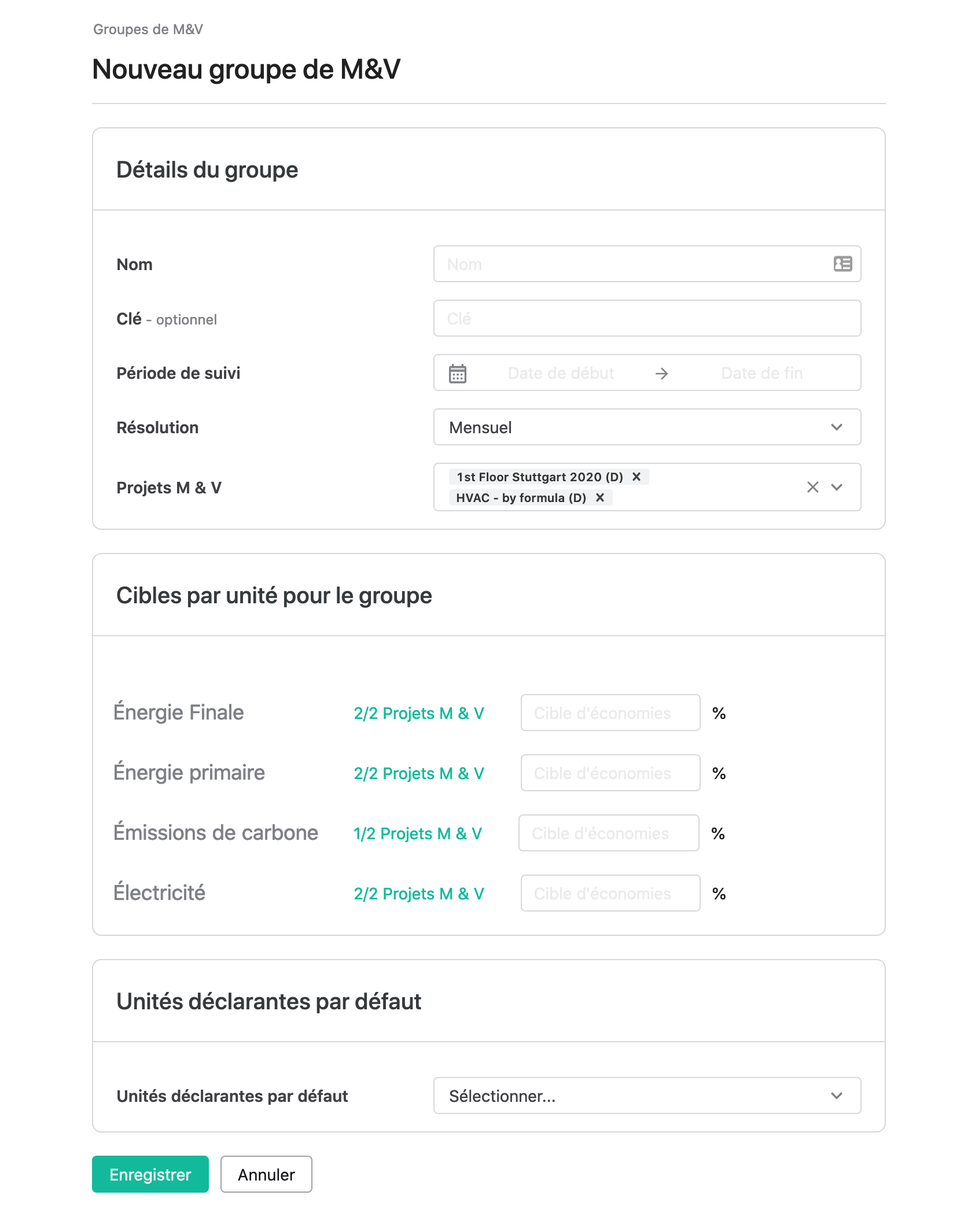

Créer un groupe de M&V
Vous pouvez cliquer sur le bouton en forme de '+' pour ajouter un groupe de Mesure et Vérification (M&V). L'écran de création d'un nouveau groupe M&V apparaîtra :
- Nom du groupe* : Nom distinctif du groupe.
- Clé du groupe : Un identifiant pour le groupe. Ce champ peut être laissé vide et la plate-forme attribuera automatiquement un numéro d'identification.
- Période de suivi* : Date de début et de fin où les économies seront suivies.
- Résolution : Sélectionnez la résolution de la consommation de référence. Si vous avez des données horaires, la résolution doit être "horaire". Si vous ne pouvez générer votre consommation de référence que mensuellement, sélectionnez "mensuel" comme fréquence. Cela dépendra de la disponibilité des données de consommation des projets du groupe
- Projets M&V : Sélectionnez les projets qui font partie du groupe
- Cibles par unité pour le groupe : Pour chaque unité ou source d'énergie disponible pour chaque projet du groupe, il faut définir une cible en % pour le suivi.
- Unités déclarantes par défaut : Parmi les unités disponibles pour les projets du groupe, quelle est l'unité choisie par défaut pour les écrans de visualisation.
Une fois que tous les champs ont été remplis, appuyez sur le bouton "Enregistrer" pour être redirigé vers l'écran de vue du groupe.

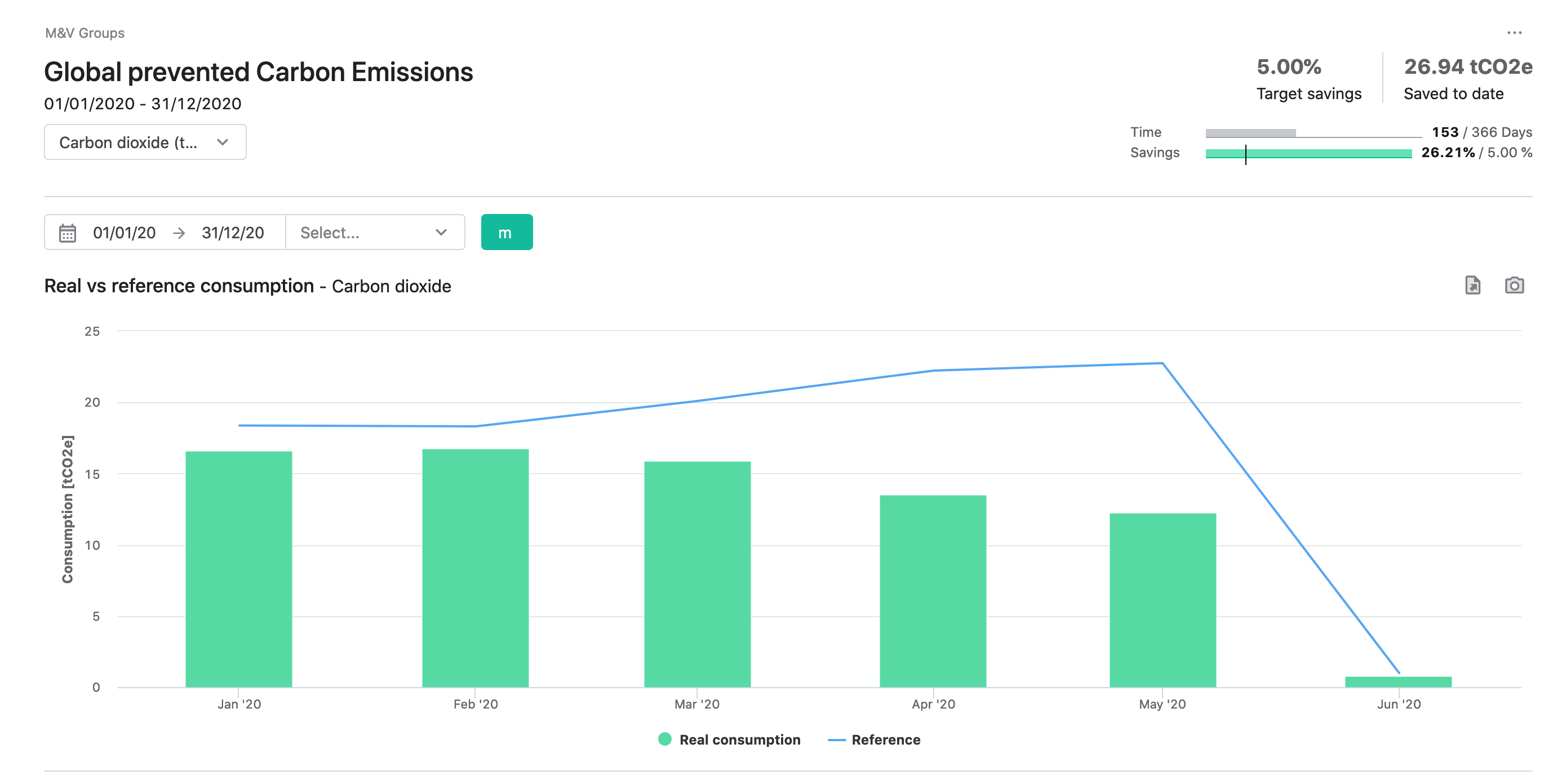

Vue du groupe
Accédez à la vue des groupes en cliquant sur un projet dans la liste des groupes. Dans cet écran, vous pouvez suivre la consommation et les économies du groupe. Différents éléments vous aideront dans l'analyse:
- Résumé du groupe
- Tableau de la consommation réelle par rapport à la consommation de référence
- Tableau de la consommation réelle accumulée par rapport à la consommation de référence
- Économies accumulée % par rapport au graphique cible
- Comparaison avec le tableau de référence
- Comparaison avec le tableau des objectifs
Cet écran fonctionne de la même façon que la vue de projets.
À tenir en compte
- Pour faire le suivi d'un groupe qui contient des projets avec des sources d'énergie différentes, comme Électricité, Gaz ou Thermique, il faut avoir configuré une unité déclarante commune comme l'Énergie Primaire, l'Énergie Finale ou les émissions équivalentes de carbonne
- Si un groupe a deux ou plusieurs sources d'énergie différentes dans les projets, et que l'on sélectionne une d'elles dans la vue de groupe, uniquement les données disponibles pour les projets qui utilisent cette source d'énergie seront additionnées et visualisées.
- Un groupe contenant différents projets doit avoir configuré une période démonstrative qui couvre TOUTES les périodes des projets, commençant au début du premier projet et se terminant à la fin du dernier projet, quitte à couvrir plusieurs années.
- Il n'y a pas de limite théorique au nombre de projets dans un groupe M&V, mais nous avons remarqué que lorsque le nombre dépasse 35 projets, il peut y avoir des problèmes de chargement du groupe, car plusieurs graphiques et calculs sont effectués.
