Marché d'apps : Synoptic App

Dans cet article, vous apprendrez comment utiliser l'application Synoptic, disponible sur le marché des applications au sein de la plateforme. L'article est divisé en sections suivantes :

• Introduction
• Fréquences disponibles
• Exigences
• Exigences du réseau
• Comment ça fonctionne ?
  • Modifier le nom d'un diagramme synoptique
  • Ajouter plusieurs diagrammes synoptiques
  • Exporter un diagramme synoptique
• À garder à l'esprit
• Exemples
• Prix

Introduction

Cette application vous permet de créer des diagrammes synoptiques qui simulent votre installation à travers des graphiques et des indicateurs (textuels et numériques).

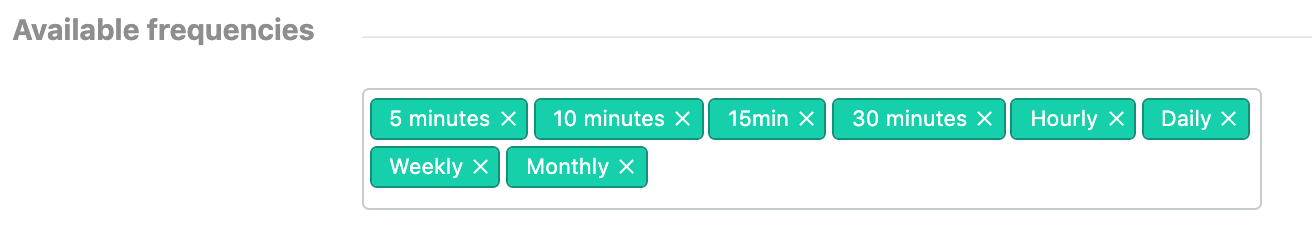

Fréquences disponibles

Les fréquences disponibles dans cette fenêtre sont celles que vous avez configurées dans la section Préférences de la plateforme (Paramètres --> Préférences).

Elles peuvent aller de 5 minutes à mensuelles.

Exigences

Pour pouvoir utiliser cette application, vous devrez d'abord :

1. L'installer via le marché des applications.
2. Disposer d'une passerelle avec des dispositifs disponibles. Pour plus d'informations sur les étapes de configuration nécessaires pour la création et la visualisation des dispositifs, consultez cet article.

Pour modifier les diagrammes synoptiques, vous devrez avoir des autorisations de Super Administrateur, Administrateur ou Gestionnaire, ainsi qu'un accès à l'emplacement ou à la zone où vous souhaitez configurer la boîte.

Pour visualiser les diagrammes synoptiques, vous devrez avoir accès à l'emplacement ou à la zone où vous souhaitez configurer l'image.



Exigences du réseau

Si votre réseau est protégé, assurez-vous d'activer ou d'ajouter l'URL/IP et le port suivants à la liste blanche :

- URL : synoptic.enerapp.com
- Protocol : HTTP/HTTPS (forces HTTPS)
- HTTP Port : 80 / HTTPS Port: 443



Comment ça fonctionne ?

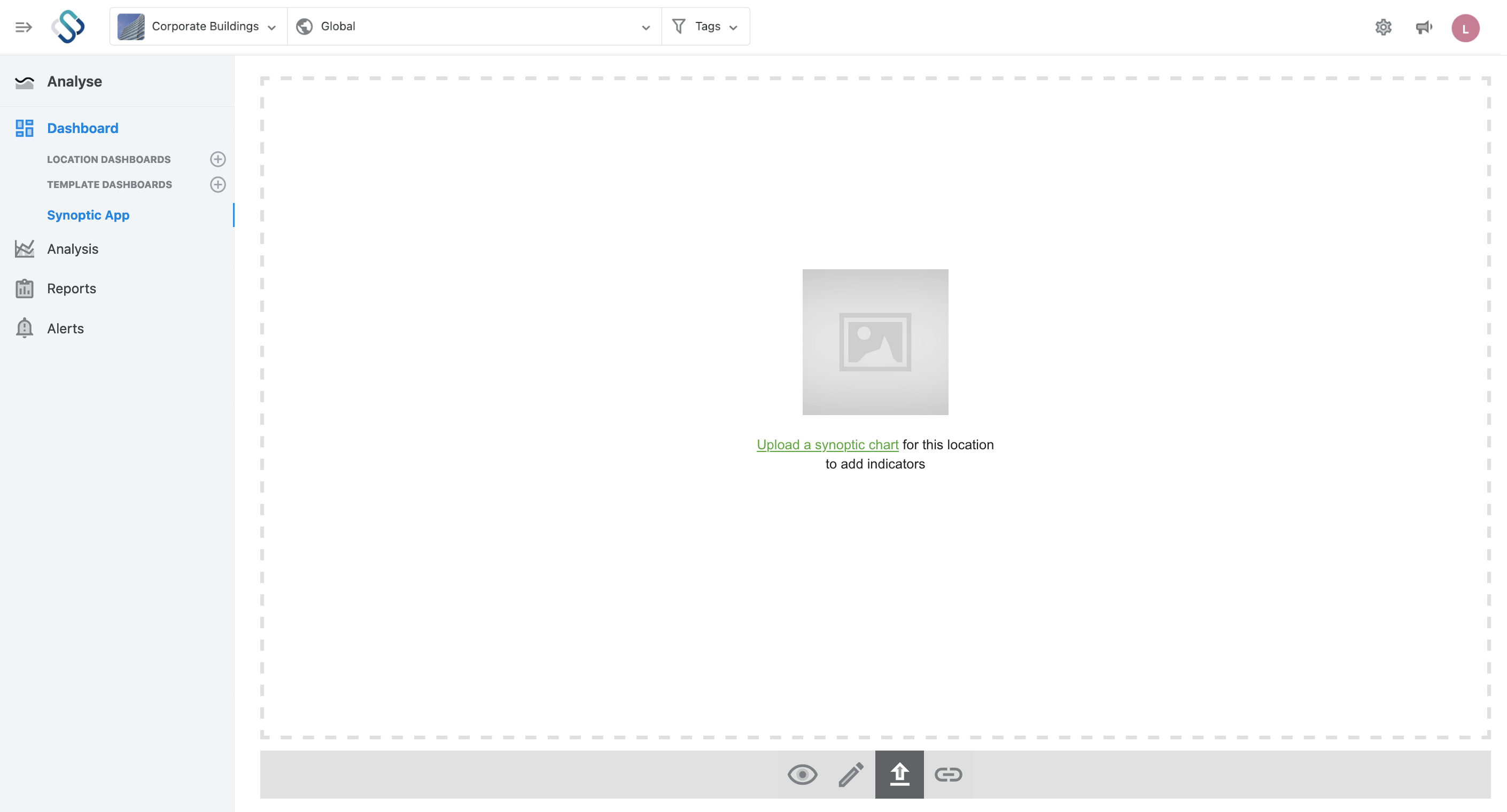

1. Tout d'abord, vous devez télécharger une image qui représente votre installation, à laquelle vous ajouterez autant d'indicateurs que nécessaire.

2. Une fois votre image importée, vous verrez 5 boutons en bas de l'application :

De gauche à droite, ces boutons vous mèneront aux menus suivants :

• Visualisation : affiche le résultat de votre diagramme synoptique avec tous les indicateurs.
• Édition : permet de modifier votre diagramme synoptique et d'ajouter tous les indicateurs souhaités. Cette vue n'est disponible que si vous vous connectez en tant qu'utilisateur gestionnaire, administrateur ou super administrateur.
• Ajouter une nouvelle image : permet de modifier l'image actuelle représentant le diagramme synoptique. Cette vue n'est disponible que si vous vous connectez en tant qu'utilisateur gestionnaire, administrateur ou super administrateur.
• Exporter en tant que code HTML : vous permet d'exporter le tableau synoptique au format HTML, à insérer dans votre propre site web.
• Supprimer le diagramme synoptique : vous permet de supprimer le diagramme synoptique actuellement sélectionné.

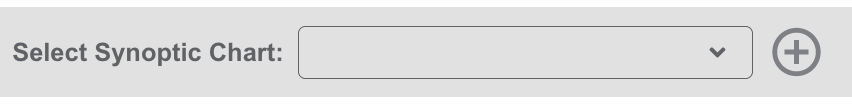

Vous pouvez également voir le menu de sélection des diagrammes synoptiques :

Ce menu en bas de l'écran de l'application vous permet de sélectionner le diagramme synoptique que vous souhaitez afficher. Le signe plus vous permet d'ajouter un nouveau diagramme au niveau de hiérarchie actuellement sélectionné (menu en haut de l'écran).

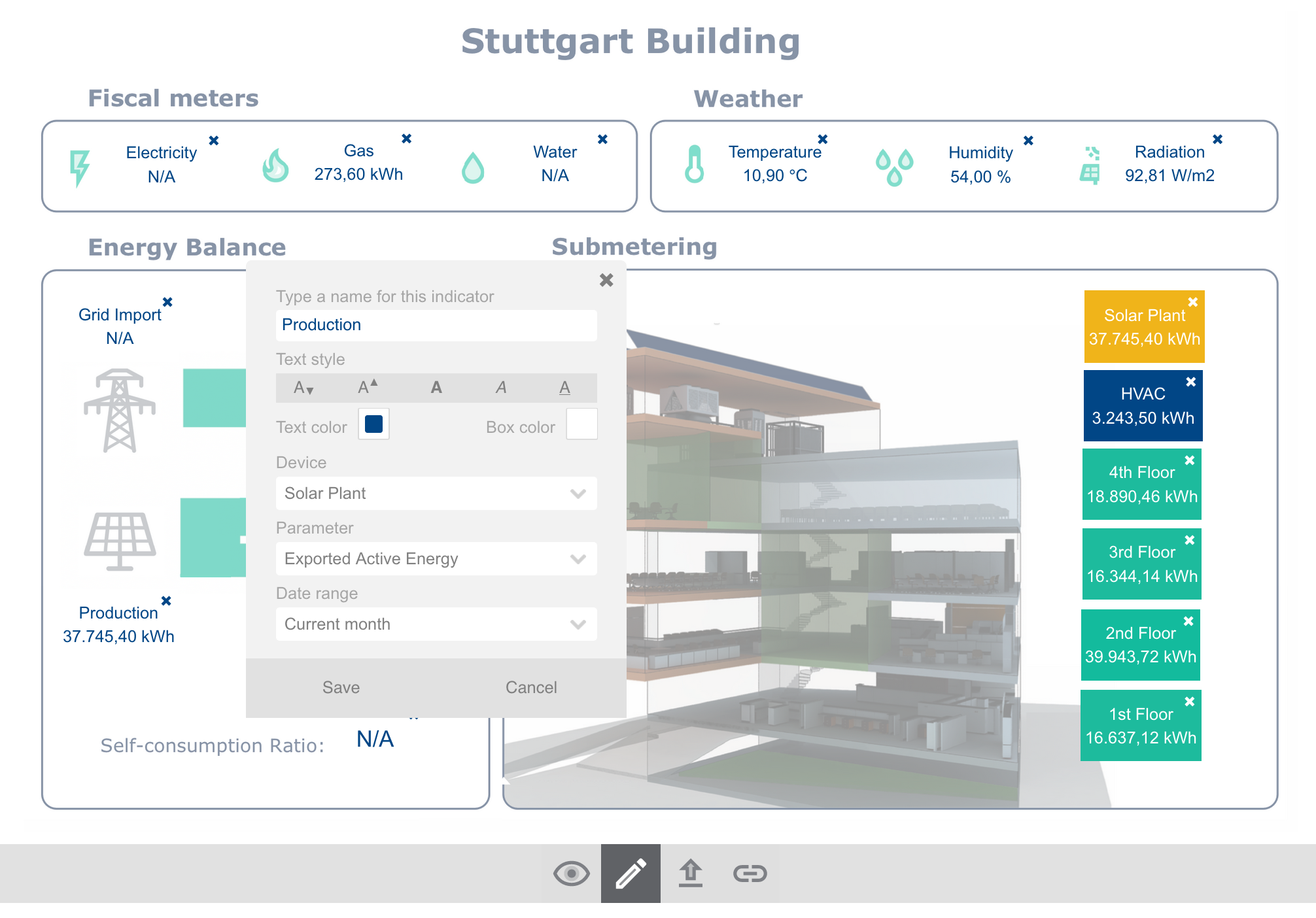

3. En mode édition, vous pouvez ajouter des indicateurs et modifier le nom d'un diagramme. Pour ajouter un nouvel indicateur, cliquez à l'endroit précis où vous souhaitez ajouter l'indicateur. Une fenêtre contextuelle avec toutes les options pour personnaliser l'indicateur apparaîtra.

• Nom : indiquez un nom pour l'indicateur. Ce champ est facultatif.
• Style du texte : option pour modifier le style du texte (taille, gras, italique, souligné).
• Couleur du texte : vous pouvez modifier la couleur du texte (en utilisant le code hexadécimal ou la palette de couleurs). Vous pouvez également modifier la transparence du texte.
• Couleur de la boîte : vous pouvez modifier la couleur de la boîte (en utilisant le code hexadécimal ou la palette de couleurs). Vous pouvez également modifier la transparence de la boîte.
• Dispositif : liste déroulante pour sélectionner le dispositif souhaité pour créer l'indicateur. Vous pouvez sélectionner n'importe quel dispositif de la zone, de l'emplacement ou de la sous-zone à laquelle vous avez accès, ainsi que les dispositifs des niveaux de hiérarchie sous-jacents.
• Paramètre : paramètre à représenter à partir du dispositif précédemment sélectionné (si vous en avez sélectionné un).
• Plage de dates : période de temps à représenter (dernière valeur insérée, hier, aujourd'hui, derniers 7 jours, derniers 28 jours, etc.).

Une fois l'indicateur configuré, vous devez l'enregistrer en utilisant le bouton "Enregistrer".

4. Vous pouvez également modifier la taille de chaque indicateur. Placez simplement le curseur sur le coin de la boîte et agrandissez-la ou réduisez-la. Vous pouvez également faire glisser et déposer (drag&drop) chaque indicateur et l'ajuster précisément sur le pixel correspondant de l'image.
5. Dans le coin supérieur droit de l'application, la date et l'heure de la dernière mise à jour des valeurs représentées dans le tableau synoptique sont affichées.

Modifier le nom d'un diagramme synoptique

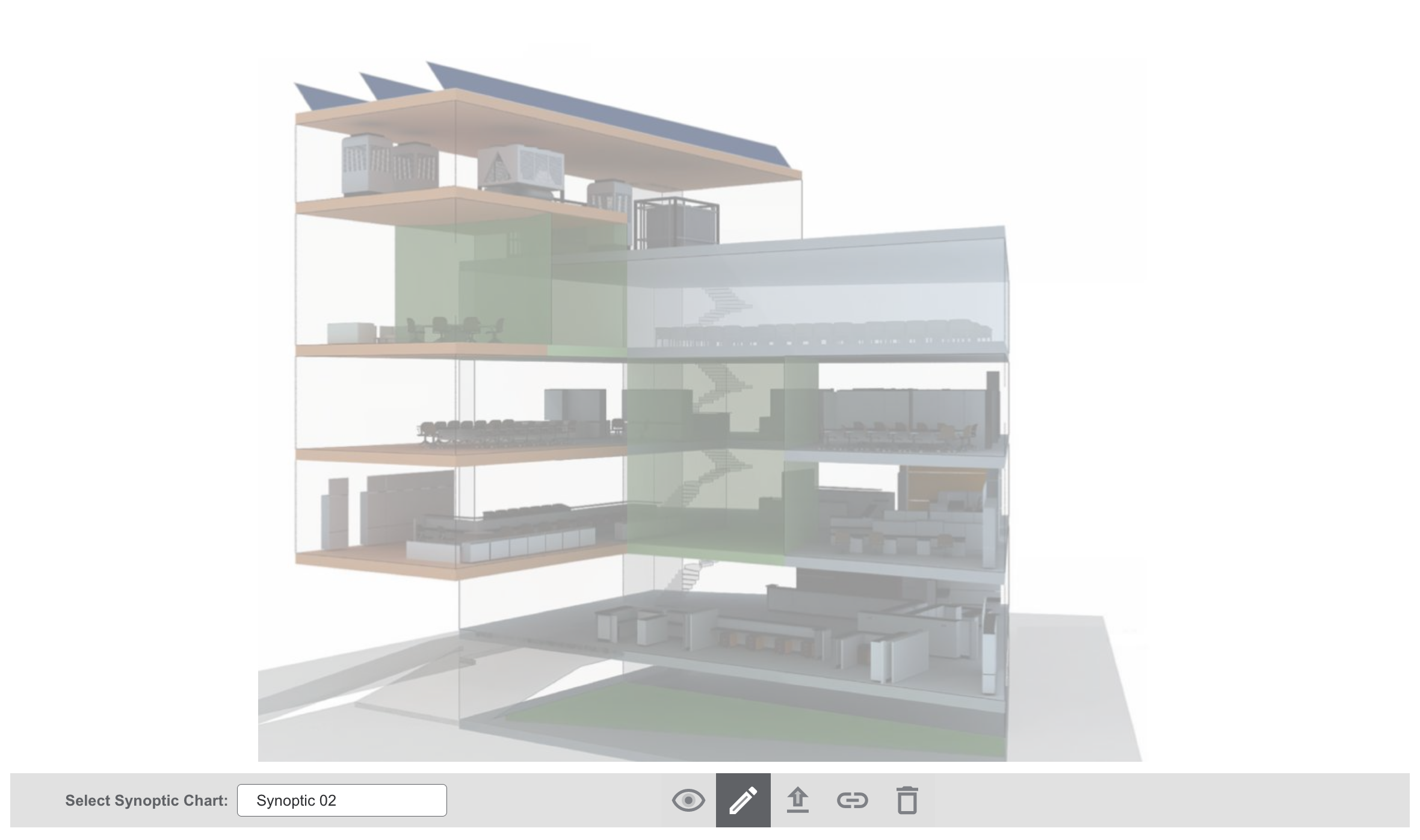

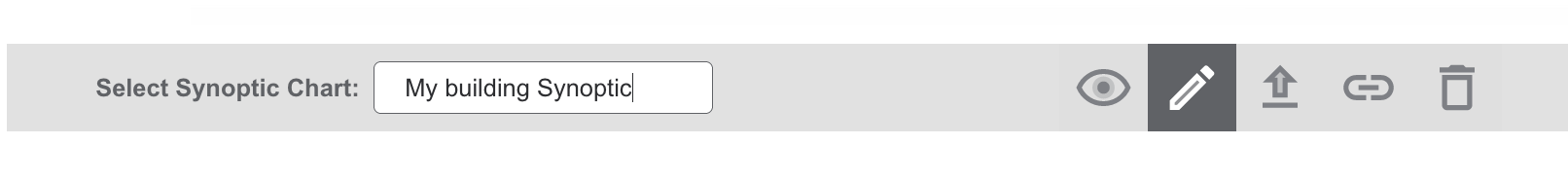

Lorsque vous créez un nouveau diagramme, il a un nom par défaut que vous pouvez changer. Passez en mode édition, et le menu de sélection se transformera en une zone de texte.

Pour enregistrer le nom du diagramme, passez au menu de visualisation.

Ajouter plusieurs diagrammes synoptiques

Dans le menu de visualisation, si vous appuyez sur le signe plus, vous pouvez ajouter un nouveau diagramme à l'emplacement actuellement sélectionné.

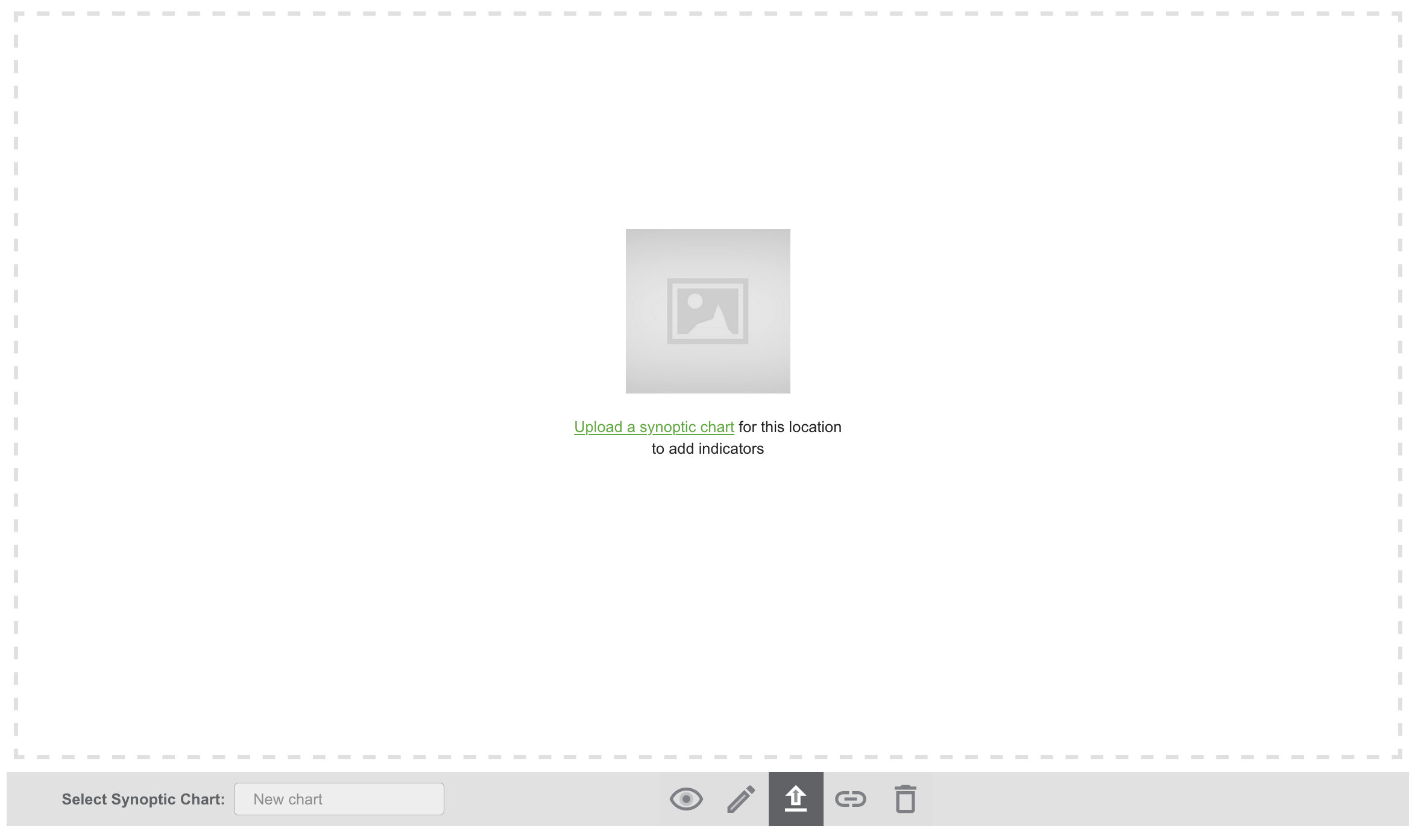

Vous pouvez ajouter une nouvelle image pour commencer la création du nouveau diagramme synoptique :

Une fois l'image téléchargée, le nouveau diagramme est disponible pour l'édition. Vous pouvez ajouter des indicateurs et modifier son nom.

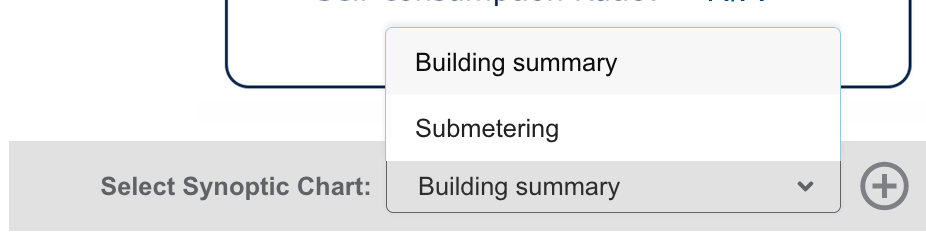

Maintenant, dans le menu de visualisation, vous pouvez sélectionner le diagramme synoptique à afficher :





Exporter un diagramme synoptique

Les diagrammes synoptiques peuvent être exportés sous forme de code HTML, que vous pouvez intégrer dans une page web en dehors de la plateforme. Pour ce faire, cliquez sur le bouton de lien dans le menu du bas :

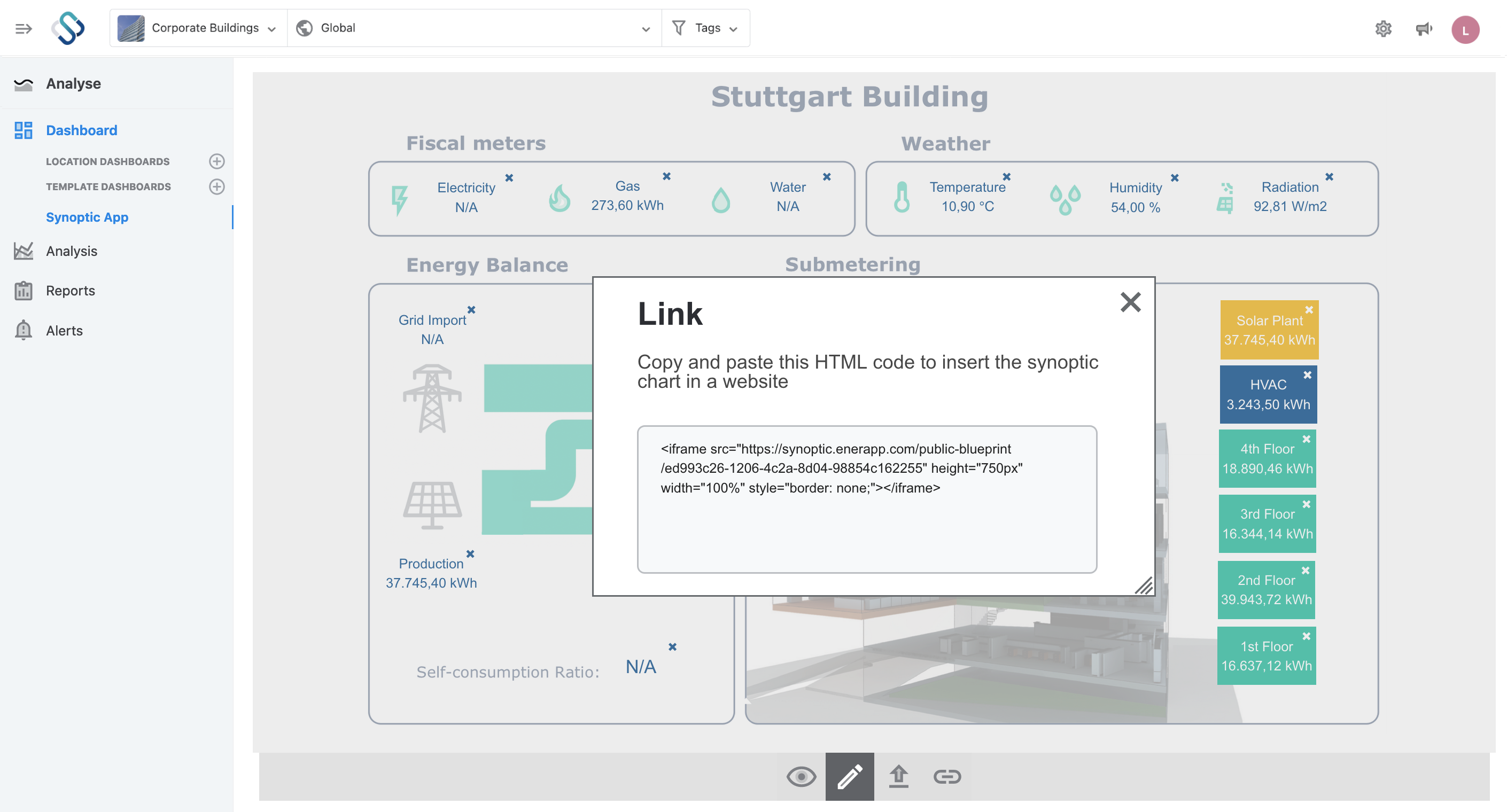

Lorsque vous cliquez sur ce bouton, une boîte avec le lien vers le code HTML à exporter apparaîtra :

Le code peut être copié et collé dans une page web externe, de sorte qu'il puisse être consulté depuis n'importe quelle page web, sans avoir besoin de saisir un nom d'utilisateur et un mot de passe pour la plateforme.



À garder à l'esprit

• La fonctionnalité d'exportation en tant que code HTML est limitée à 100 requêtes par heure. Si un tableau synoptique est interrogé plus de 100 fois par heure, vous devrez attendre jusqu'à l'heure suivante pour que le tableau soit à nouveau disponible.

• Les tableaux synoptiques de zone ne sont disponibles que pour les dispositifs directement affectés à la zone. Les dispositifs des emplacements situés dans la zone seront bientôt disponibles, à condition que l'utilisateur y ait accès.

• Le tableau synoptique exporté ne montrera que les dispositifs auxquels l'utilisateur a accès. Si l'utilisateur obtient ou perd l'accès à d'autres emplacements, le tableau synoptique et le tableau exporté seront affectés.

• Si vous sélectionnez un dispositif de groupe qui n'a pas toutes les fréquences configurées, le tableau de bord ne répondra pas tant que la fréquence ne sera pas ajoutée pour ce groupe. Vous pouvez en apprendre davantage sur les groupes ici.

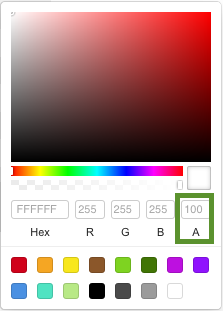

• Vous pouvez afficher uniquement les valeurs d'un indicateur et masquer la boîte qui l'entoure en configurant l'alpha (A dans la capture d'écran ci-dessous) de 100 à 0 pour la couleur de la boîte.

Exemples

Voici quelques exemples de différents diagrammes synoptiques pour vous donner une idée de ce que vous pouvez créer avec cette application !

Tous ces exemples utilisent une image téléchargée et ajoutent des indicateurs de boîte créés avec l'application.

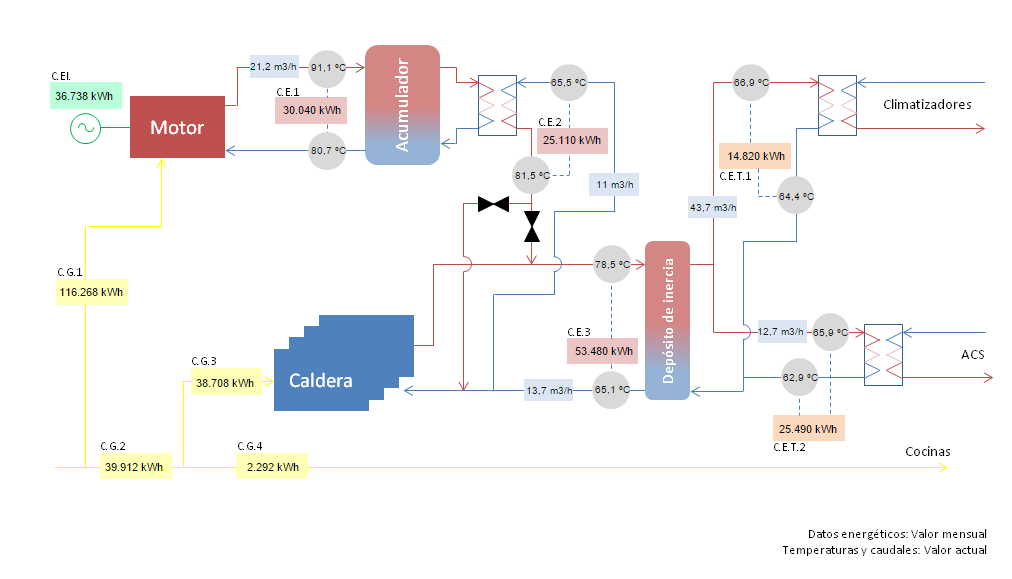

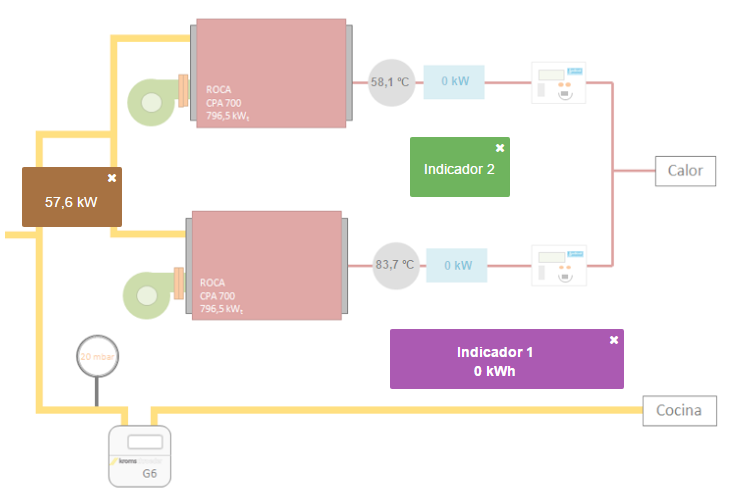

Schémas d'installation

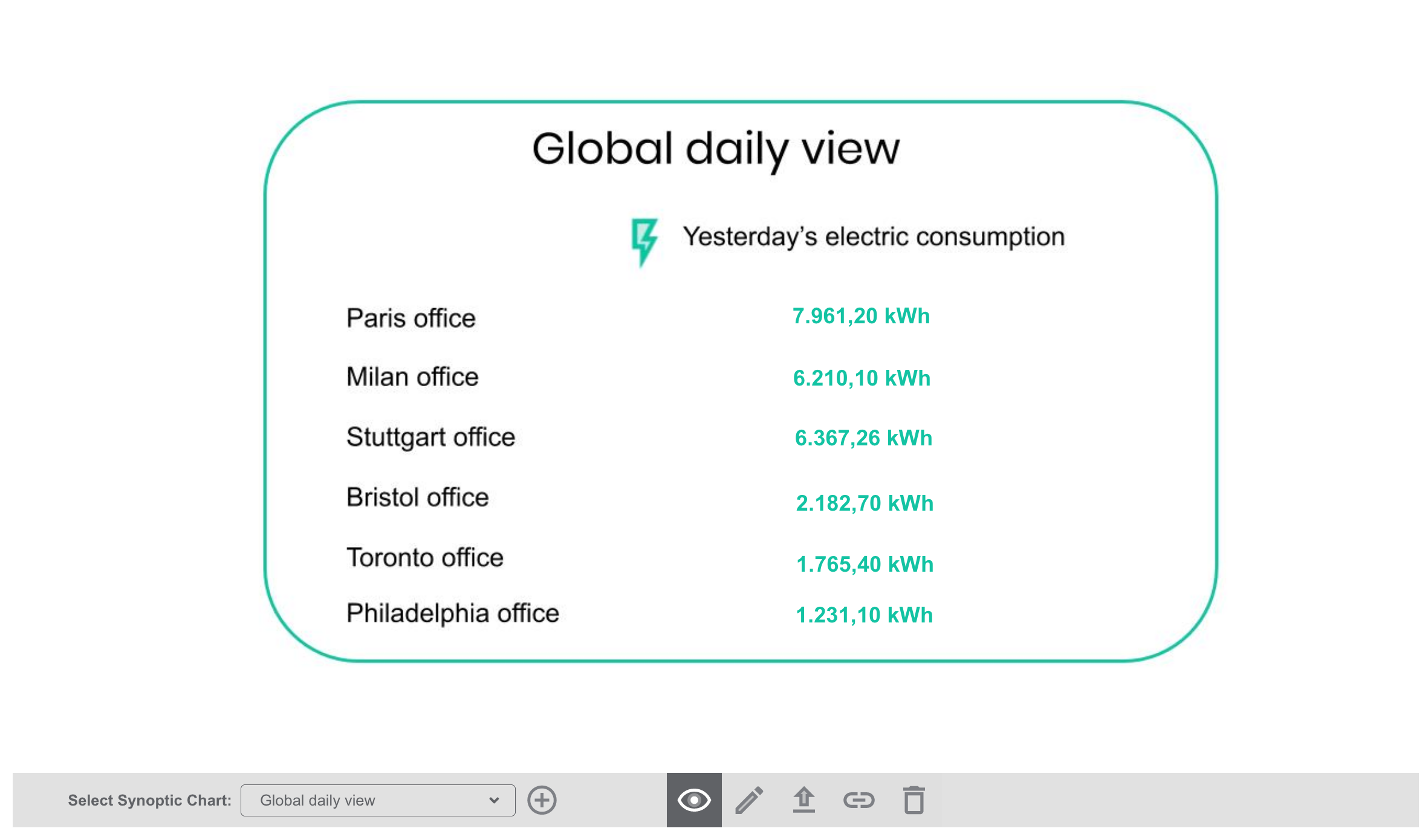

Vue d'ensemble du portefeuille

En utilisant plusieurs dispositifs de tous les niveaux de hiérarchie sous-jacents, vous pouvez configurer un tableau de bord de zone qui affiche les informations de différents emplacements. Ce tableau de bord agrège la consommation électrique d'hier pour les bâtiments répertoriés.
