Dans cet article, vous apprendrez comment utiliser l'application Microgrid.

Contenu de l'article :



Introduction

Cette application vous permet de suivre votre microgrid en analysant l'équilibre énergétique entre la production (par exemple : une installation photovoltaïque), le stockage et la consommation d'énergie sur vos sites.

Pour commencer

Pour commencer, vous devez installer l'application à partir du marché des applications de votre compte.

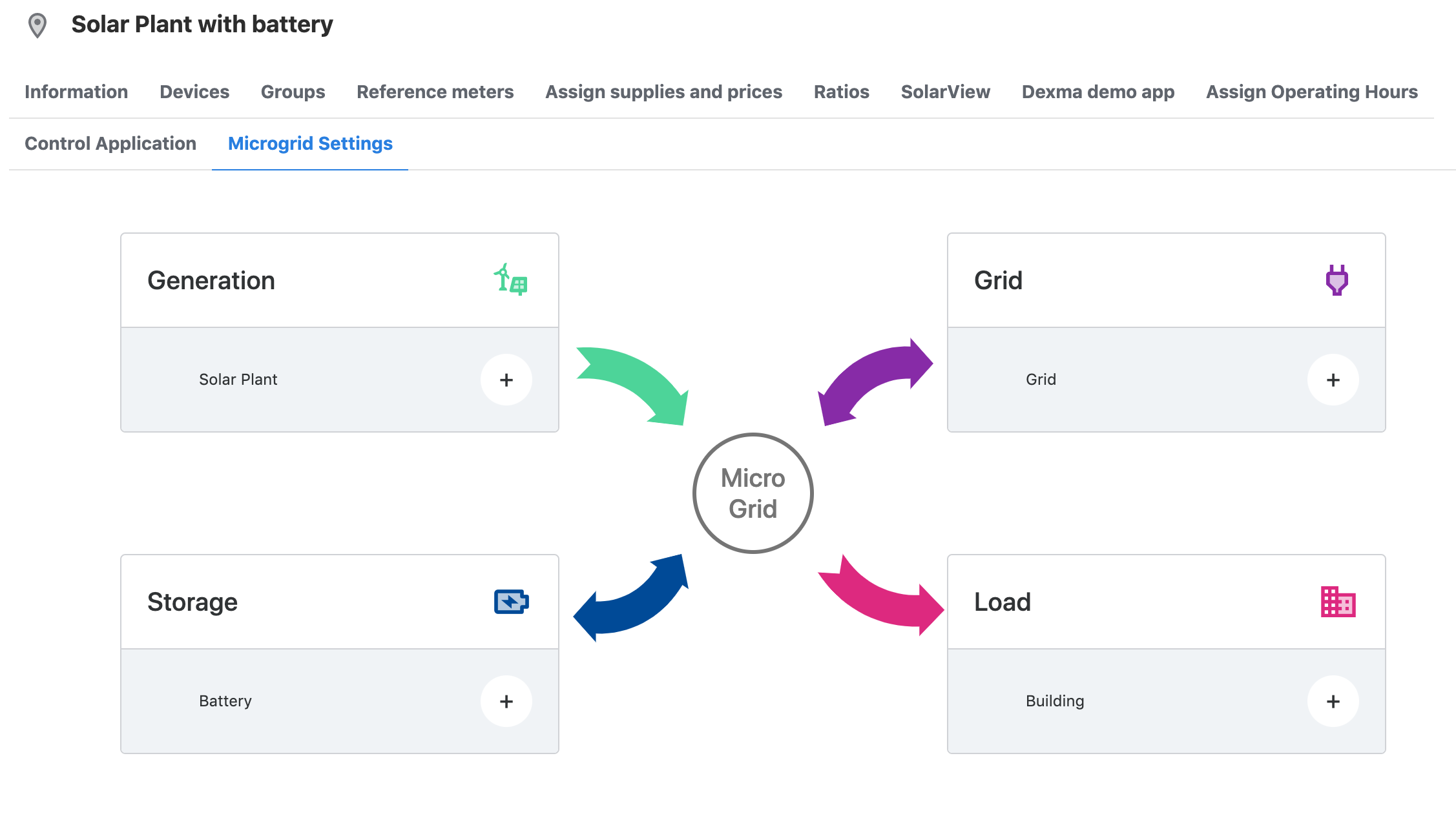

Une fois l'application installée, un nouvel onglet apparaîtra dans les paramètres des emplacements de chaque emplacement de votre compte, appelé Configuration du microgrid :


C'est là que la configuration de l'application est effectuée pour chacun des emplacements que vous souhaitez analyser.

Comme vous pouvez le constater, la configuration de cette application est divisée en quatre éléments, qui sont directement liés aux mêmes éléments de vos installations :

  • Génération : Il représentera le système de production sur votre site. L'énergie est conçue pour circuler de manière unidirectionnelle, du système de production au microgrid.
  • Stockage : Il représentera la batterie sur votre site. Pour cet élément, les flux d'énergie bidirectionnels sont autorisés. La batterie n'est pas obligatoire pour utiliser l'application.
  • Réseau : Il représentera l'interaction de votre site avec le réseau, c'est-à-dire les importations et exportations d'électricité. C'est pourquoi cet élément accepte également les flux d'énergie bidirectionnels. Il n'est pas nécessaire que votre installation exporte de l'énergie vers le réseau.
  • Charge : Il représentera la consommation totale de votre bâtiment. Si vous ne disposez d'aucun compteur surveillant cette consommation, vous pouvez créer un compteur virtuel qui la représente.

Dans la section suivante, vous apprendrez comment configurer chacun de ces 4 éléments.



Configuration

Réseau

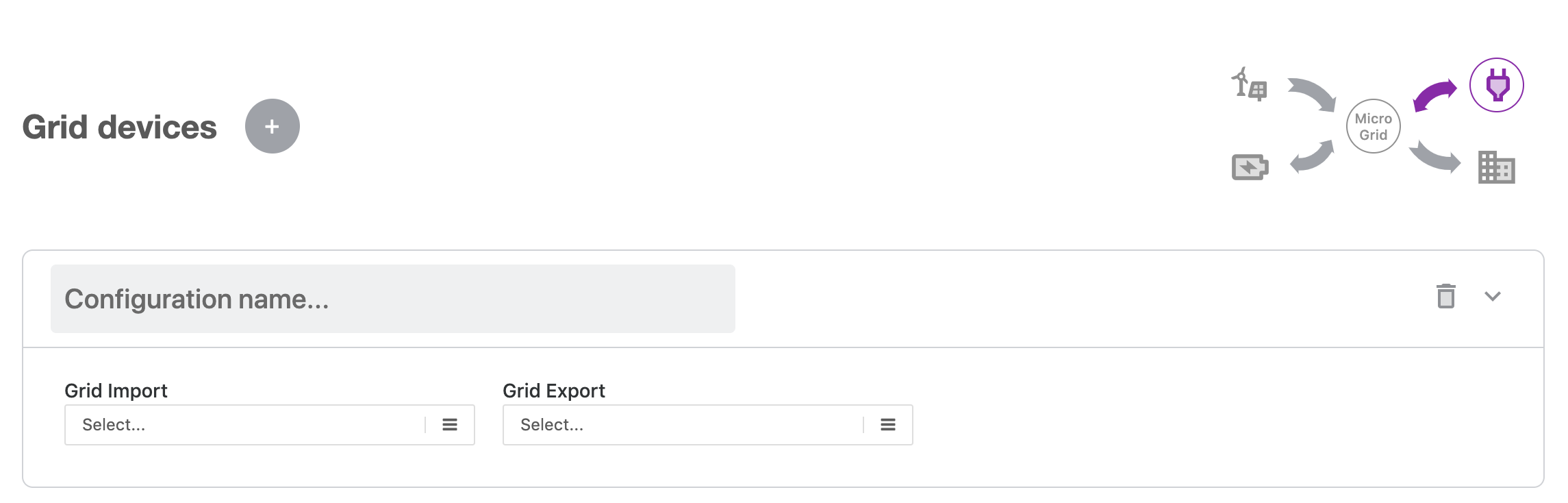

  1. Cliquez sur le bouton + de l'écran principal.

  2. Ajoutez un nom de configuration pour le dispositif réseau.

  3. Sélectionnez le dispositif qui contient les données d'importation réseau et le dispositif qui contient les données d'exportation réseau.

[Note] Si vous n'exportez pas vers le réseau, laissez cet espace vide.


Charge

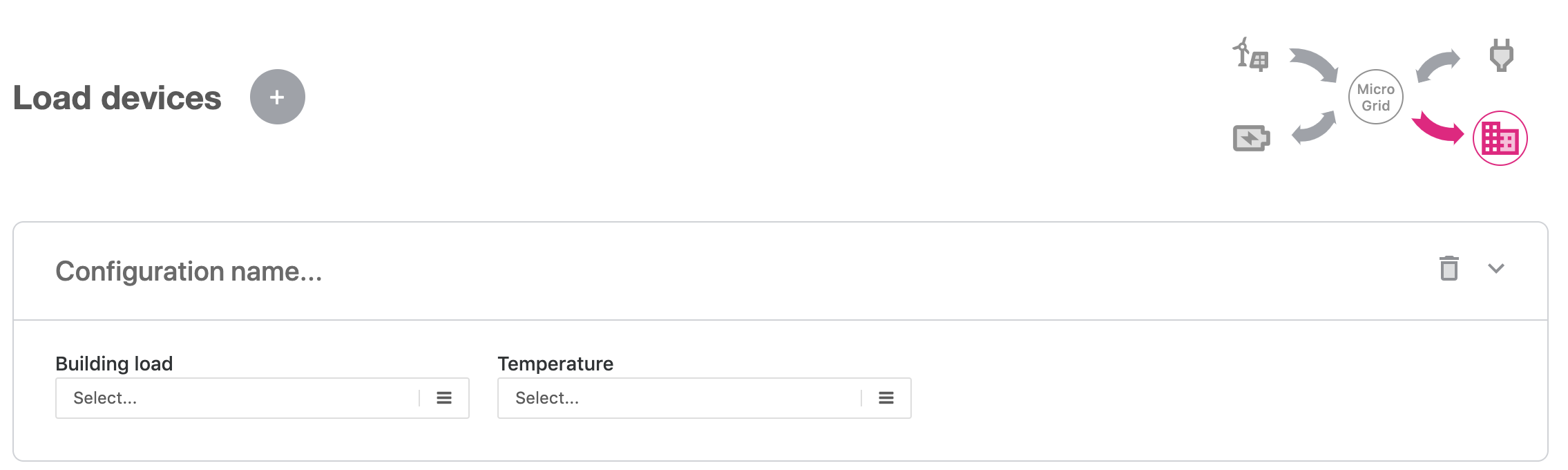

  1. Cliquez sur le bouton + de l'écran principal.
  2. Ajoutez un nom de configuration pour le dispositif de charge.
  3. Sélectionnez le dispositif qui contient les données de charge du bâtiment et le dispositif qui contient les données de température.

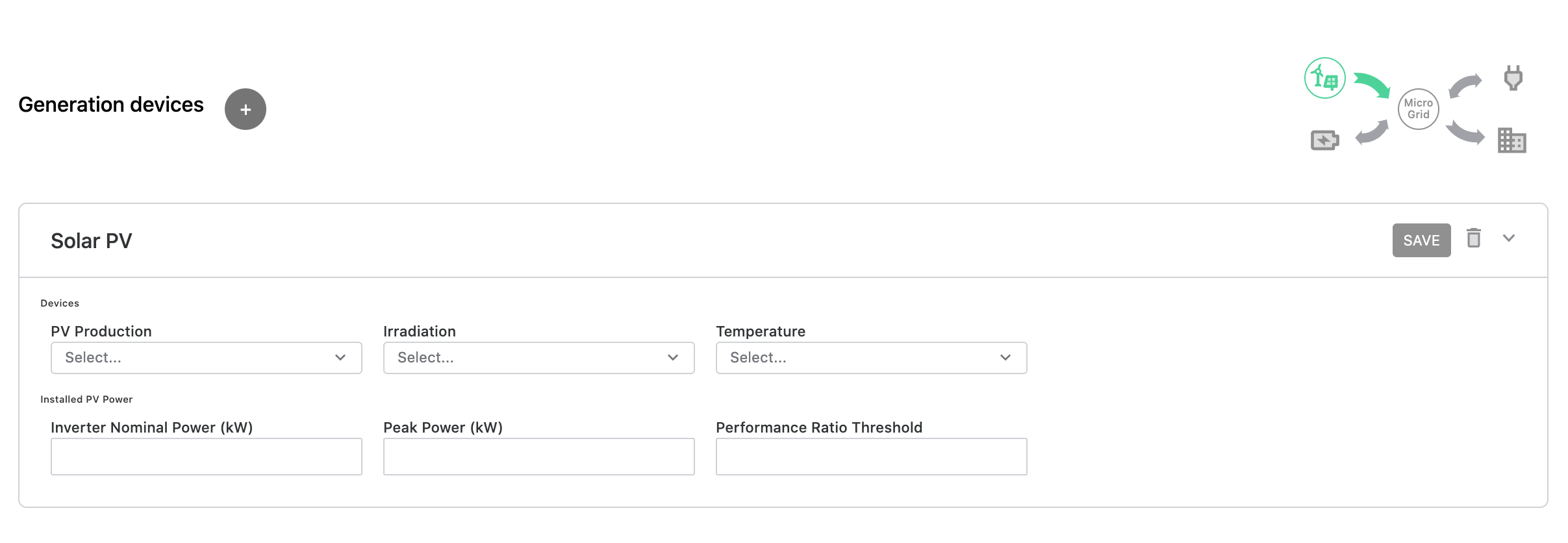

Génération

  1. Cliquez sur le bouton + de l'écran principal.
  2. Ajoutez un nom de configuration pour le dispositif de génération.
  3. Sélectionnez le dispositif qui contient les données de production PV, le dispositif qui contient l'irradiation (paramètre 338 - Énergie de rayonnement solaire) et le dispositif qui contient les données de température (paramètre 701 - Température du dispositif).
  4. Définissez la puissance PV installée en ajoutant la puissance nominale de l'onduleur, la puissance maximale et le seuil de rendement du parc PV.


Stockage

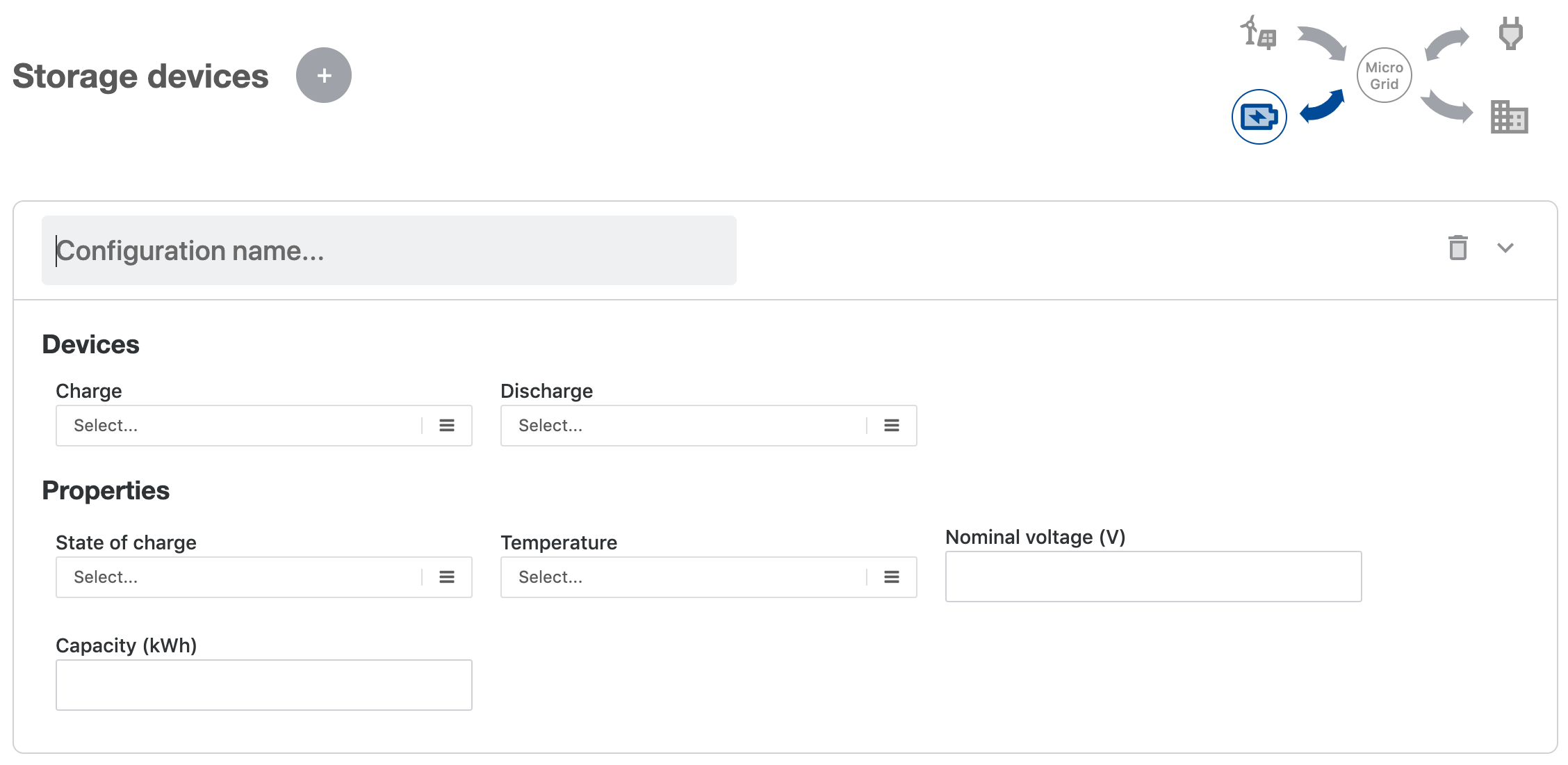

  1. Cliquez sur le bouton + de l'écran principal.
  2. Ajoutez un nom de configuration pour le dispositif de stockage.
  3. Sélectionnez le dispositif qui contient les données de charge et le dispositif qui contient les données de décharge.
  4. Définissez les propriétés du dispositif de stockage en ajoutant le dispositif qui contient les informations sur l'état de charge, le dispositif qui contient les informations de température (paramètre 701 - Température du dispositif), la tension nominale et la capacité.


Et voilà, passons maintenant à l'analyse !



Analyse

Il existe trois écrans principaux différents dans la section Analyse de cette application :


Équilibre énergétique

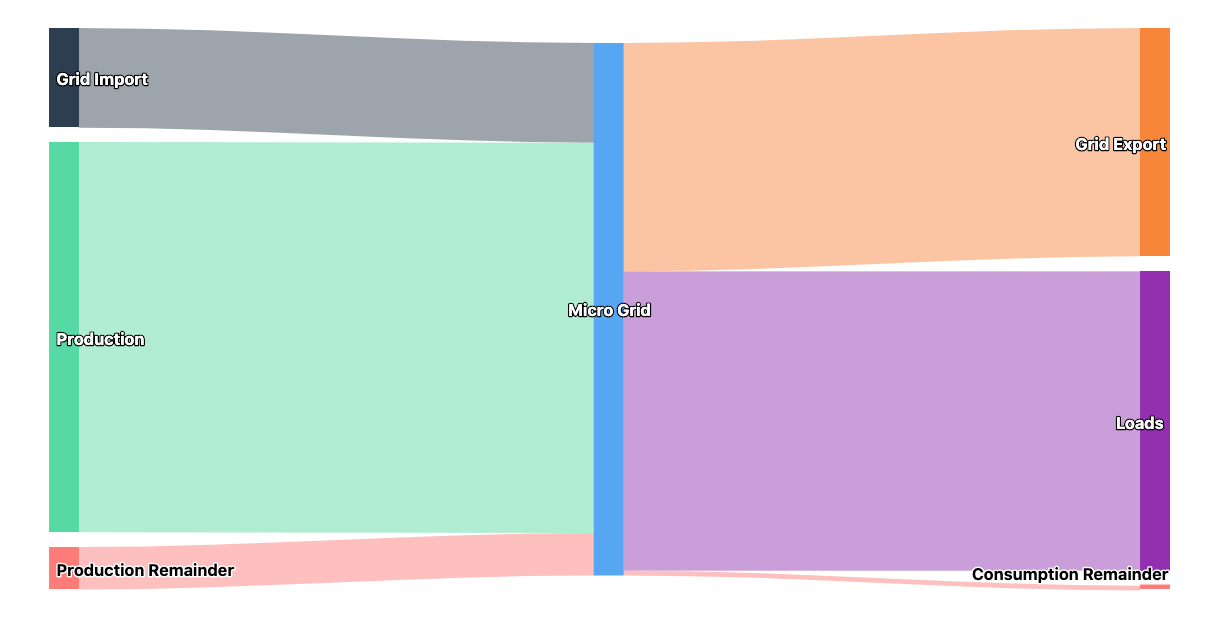

La section Équilibre énergétique est l'écran principal de l'analyse : le grand résumé de votre microgrid.

L'écran est divisé en deux sections : le graphique et le tableau de synthèse.



Graphique

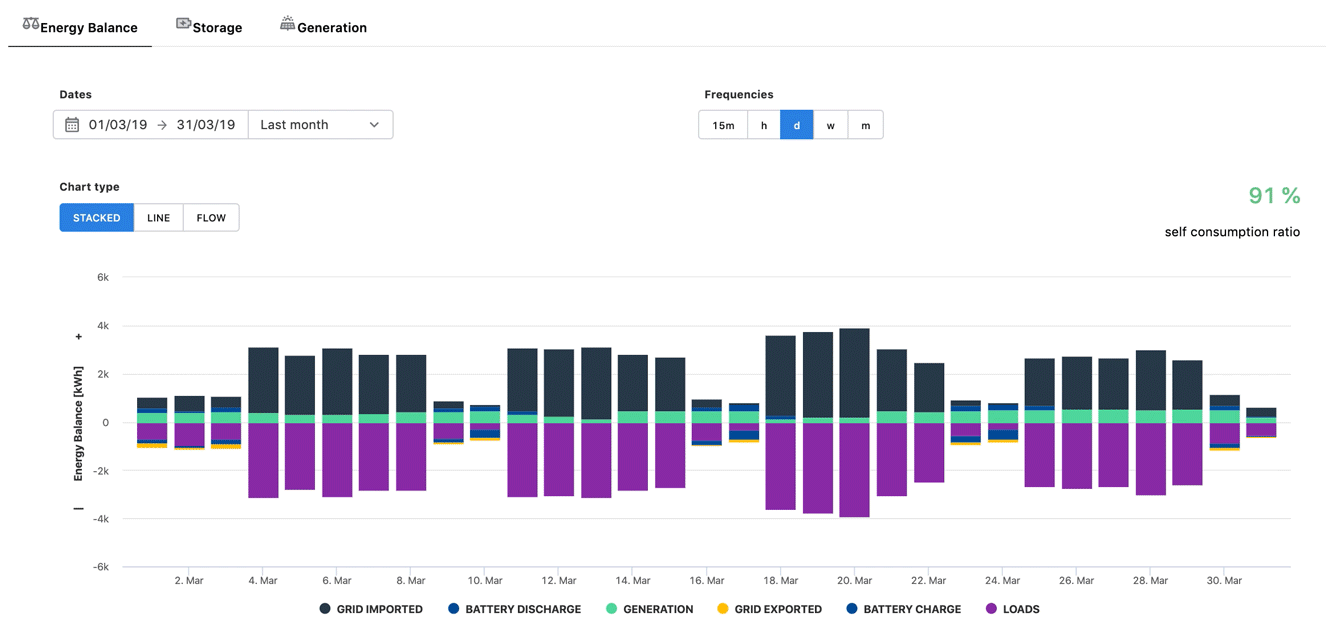

Sur ce graphique, vous pouvez visualiser et analyser de nombreuses barres d'énergie différentes à n'importe quelle fréquence, de 15 minutes à mensuelle, et pour la période personnalisée que vous avez sélectionnée pour l'emplacement souhaité :

  • La production d'énergie du site. Les principales charges d'énergie consommée de chaque site.
  • Les importations réseau, c'est-à-dire l'énergie importée du réseau.
  • Les exportations réseau, c'est-à-dire l'énergie générée par le producteur d'énergie qui est exportée vers le réseau.
  • et enfin, les restes d'énergie. Idéalement, la quantité d'énergie positive (produite ou provenant du réseau...) devrait être égale à l'énergie négative (consommée par le bâtiment ou exportée vers le réseau...). Lorsque ce n'est pas le cas, la quantité d'énergie nécessaire pour équilibrer les valeurs d'énergie positive et négative est définie comme reste. L'idéal est donc un reste de 0.

Dans le cas où le microgrid du producteur d'énergie possède une unité de stockage, vous verrez également :

  • Les charges de la batterie
  • et les décharges de la batterie

Remarquez qu'en haut à gauche du graphique, vous pouvez passer de la visualisation empilée à la visualisation en lignes ou en flux.

Vous pouvez également sélectionner et désélectionner les différents paramètres à visualiser dans le graphique.


Métriques

Le taux d'autoconsommation est un indicateur que vous pouvez visualiser en haut à droite du graphique. Il montre le pourcentage de consommation d'énergie renouvelable par rapport à la consommation totale de votre bâtiment.

Le taux d'autoconsommation représente le pourcentage de production qui est converti en autoconsommation (production - exportation vers le réseau) :


où :

  • production : énergie produite par votre installation solaire
  • exportation vers le réseau : énergie produite par votre installation solaire et exportée vers le réseaublobid0.png





Tableau de synthèse

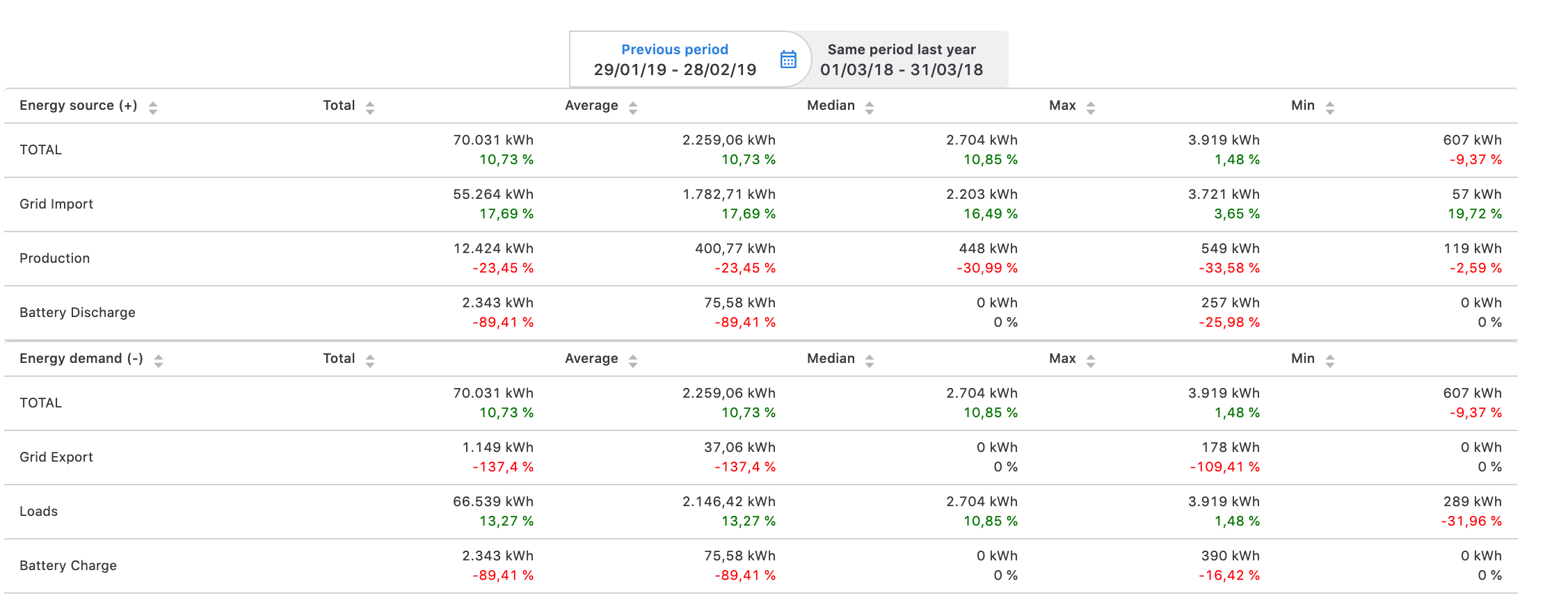

Sous le graphique, vous pouvez visualiser deux tableaux de synthèse :

  • L'un montre les entrées d'énergie du microgrid, c'est-à-dire l'importation du réseau, la production et la décharge de la batterie (le cas échéant).
  • Et un autre résume les sorties d'énergie du microgrid, c'est-à-dire l'exportation vers le réseau, les charges et la charge de la batterie (le cas échéant).

Vous pouvez comparer les deux groupes de données avec la période précédente ou avec la même période de l'année dernière.




Stockage

L'onglet Stockage n'est activé que lorsque votre microgrid a une unité de stockage configurée dans les paramètres de l'application. Sinon, vous recevrez un message indiquant que vous n'avez pas de stockage configuré.


Dans le graphique de cet écran, vous pouvez visualiser et analyser, de fréquences de 15 minutes à mensuelles, et pour la période personnalisée que vous sélectionnez pour l'emplacement souhaité, les variables suivantes :

  • Les décharges de la batterie, identifiant quand le bâtiment a utilisé l'énergie stockée dans les batteries, en plus de l'énergie produite et/ou importée du réseau.
  • Les charges de la batterie, indiquant les moments où les batteries ont été chargées.
  • L'état de charge, le niveau de charge de la batterie par rapport à sa capacité en pourcentage.
  • Et la température de la batterie, pour analyser et prévenir les surcharges.

Remarquez que vous pouvez sélectionner et désélectionner les différents paramètres à visualiser dans le graphique :


Retour en haut de la page

Génération

Dans l'écran Génération, vous pourrez analyser plus en profondeur la production d'énergie de votre microgrid.

L'écran est divisé en deux sections : le graphique et le tableau de synthèse.

Graphique

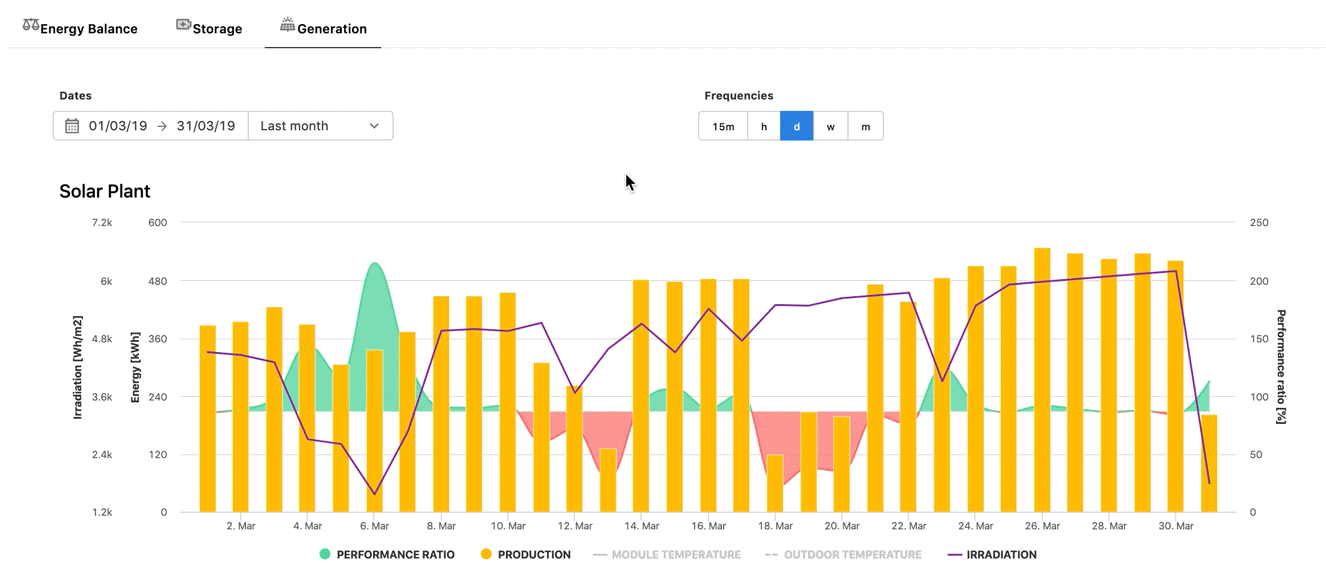

Sur ce graphique, vous pouvez visualiser et analyser à n'importe quelle fréquence, de 15 minutes à mensuelle, et pour la période personnalisée que vous sélectionnez pour l'emplacement souhaité, les variables suivantes :

  • La production d'énergie du bâtiment.
  • La température extérieure recueillie auprès d'une station météo.
  • La température du module PV pour détecter les écarts de production (le cas échéant).
  • L'irradiation sur l'emplacement sélectionné (le cas échéant).
  • et le taux de rendement du parc PV, calculé en tenant compte de l'irradiation et de la puissance de pointe de l'installation.

Remarquez que vous pouvez sélectionner et désélectionner les différents paramètres à visualiser dans le graphique :




Métriques

Le taux de rendement est un indicateur que vous pouvez visualiser dans l'onglet Génération. Il montre la relation entre les sorties d'énergie réelle et théorique de l'installation photovoltaïque.

Ce taux est généralement défini comme le pourcentage du potentiel de production théorique qui est converti en production effective :


ce qui peut être écrit de manière équivalente :


Les heures de soleil maximales peuvent être calculées comme suit :


Et ces formules, combinées, conduisent à la formule utilisée dans la plateforme pour calculer le taux de rendement :


  • génération : données du dispositif configuré dans le champ "production PV", dans la section de génération de la configuration de l'application.
  • irradiation solaire : calculée à partir du paramètre d'irradiation solaire, qui correspond au dispositif dans le champ "irradiation", dans la section de génération de la configuration de l'application.
  • puissance de pointe : valeur du champ de puissance de pointe [kW], dans la section de génération de la configuration de l'application.

Les heures de pointe ensoleillées dans le tableau de l'application sont calculées avec la formule :


  • production : données du dispositif configuré dans le champ "production PV", dans la section de génération de la configuration de l'application.
  • puissance de pointe (dans des conditions STC) : valeur du champ puissance de pointe (kW), dans la section de génération de la configuration de l'application.

Tableau de synthèse

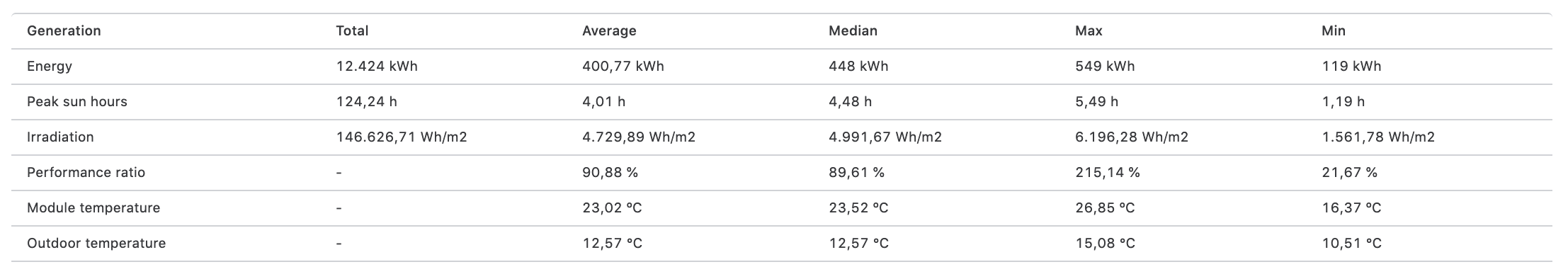

Sous le graphique, vous pouvez visualiser un tableau de synthèse avec quelques détails (total, médiane, max, min) sur chaque paramètre visualisé sur la période sélectionnée.


Retour en haut de la page
