In questo articolo impareremo come utilizzare la funzionalità Misura e Verifica (M&V) Progetti della piattaforma. Discuteremo anche i Gruppi di Misura e Verifica (M&V).
Contenuti:
- introduzione
- Frequenze disponibili
- Fonti energetiche disponibili
- Requisiti
- Come funziona?
- Uso avanzato
introduzione
La funzionalità dei progetti Misura e Verifica (M&V) ci consente di monitorare il risparmio energetico in un progetto, utilizzando un consumo di riferimento come base per la nostra analisi e confrontandolo con il nostro consumo reale.
La piattaforma è pienamente compatibile con il protocollo IPMVP.
Frequenze disponibili
Le frequenze disponibili per questa funzione sono 30 minuti, oraria, giornaliera, settimanale e mensile.
Fonti energetiche disponibili
Le fonti energetiche disponibili per i progetti di Verifica della Misura & sono le seguenti:
- Elettricità - 402
- Gas - 420
- Acqua - 901
- Termico (riscaldamento) - 802
- Termico (raffreddamento) - 810
- Energia esportata - 452
- Gas (Vol) - 420
- Gas (NVol) - 419
- Volume aria compressa - 435
- Energia da gas naturale liquefatto (GNL) - 471
- Biomassa - 472
Ricorda che puoi attivare facilmente nuove Fonti Energetiche andando in Impostazioni -> Preferenze.
Requisiti
La funzionalità Progetti di Misura e Verifica è disponibile per le licenze Avanzate.
Per creare un nuovo progetto M&V sono necessarie prima alcune cose:
- A inviare i dati alla piattaforma per uno dei parametri sopra elencati
- Accettare i dispositivi e i datapoint generati quando i dati entrano nella piattaforma
- Per assegnare tali dispositivi alla posizione corrispondente
Come funziona?
Puoi accedere ai Progetti di Verifica della Misura & nella sezione M&V della piattaforma. La prima schermata a cui accederai è l'Elenco Progetti.

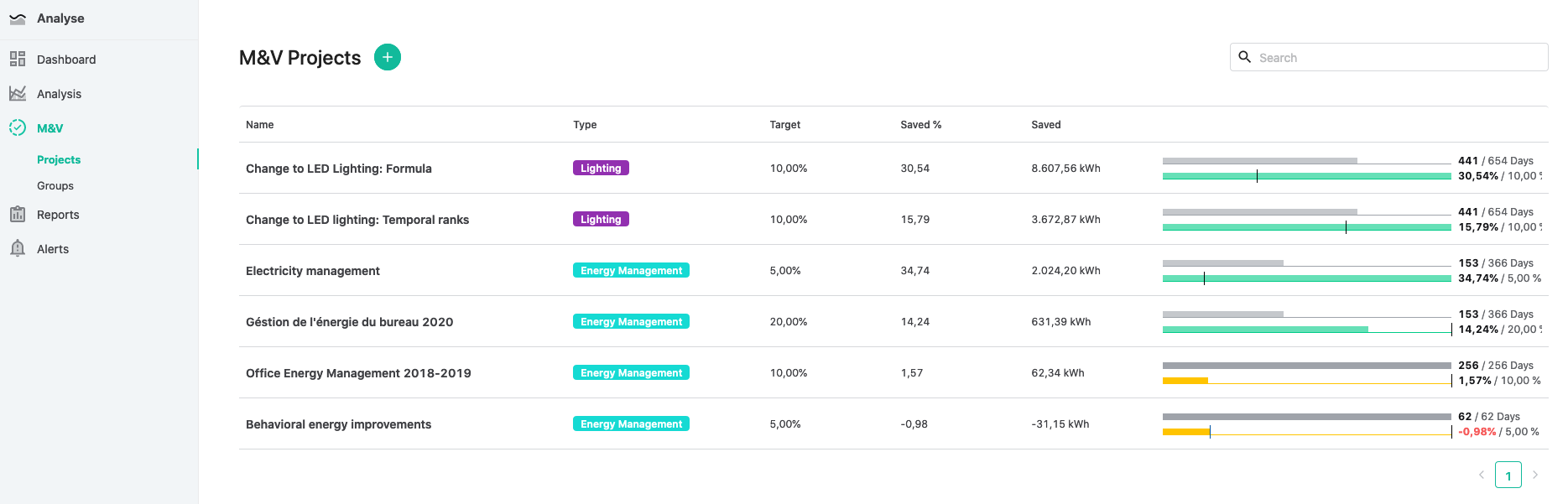

Elenco progetti
La visualizzazione dell'elenco dei progetti elenca tutti i progetti che sono stati configurati per l'account, fornendo una panoramica del loro stato.
Questa pagina fornisce informazioni come il nome del progetto, il tipo, l'obiettivo di risparmio, la percentuale di energia risparmiata finora, l'importo del risparmio, la durata del progetto e il riepilogo dei risparmi in un grafico a barre.
La barra di ricerca nell'angolo in alto a destra consente di cercare rapidamente i progetti, mentre i pulsanti di navigazione in basso consentono di navigare nell'elenco dei progetti.
Il segno "più" in alto a sinistra permette di creare un nuovo progetto.
Creare un Progetto di Verifica della Misura &
Nella visualizzazione dell'elenco dei progetti , premere il segno più per visualizzare la schermata Crea progetto. In questa schermata è possibile creare un nuovo progetto introducendo le informazioni rilevanti.

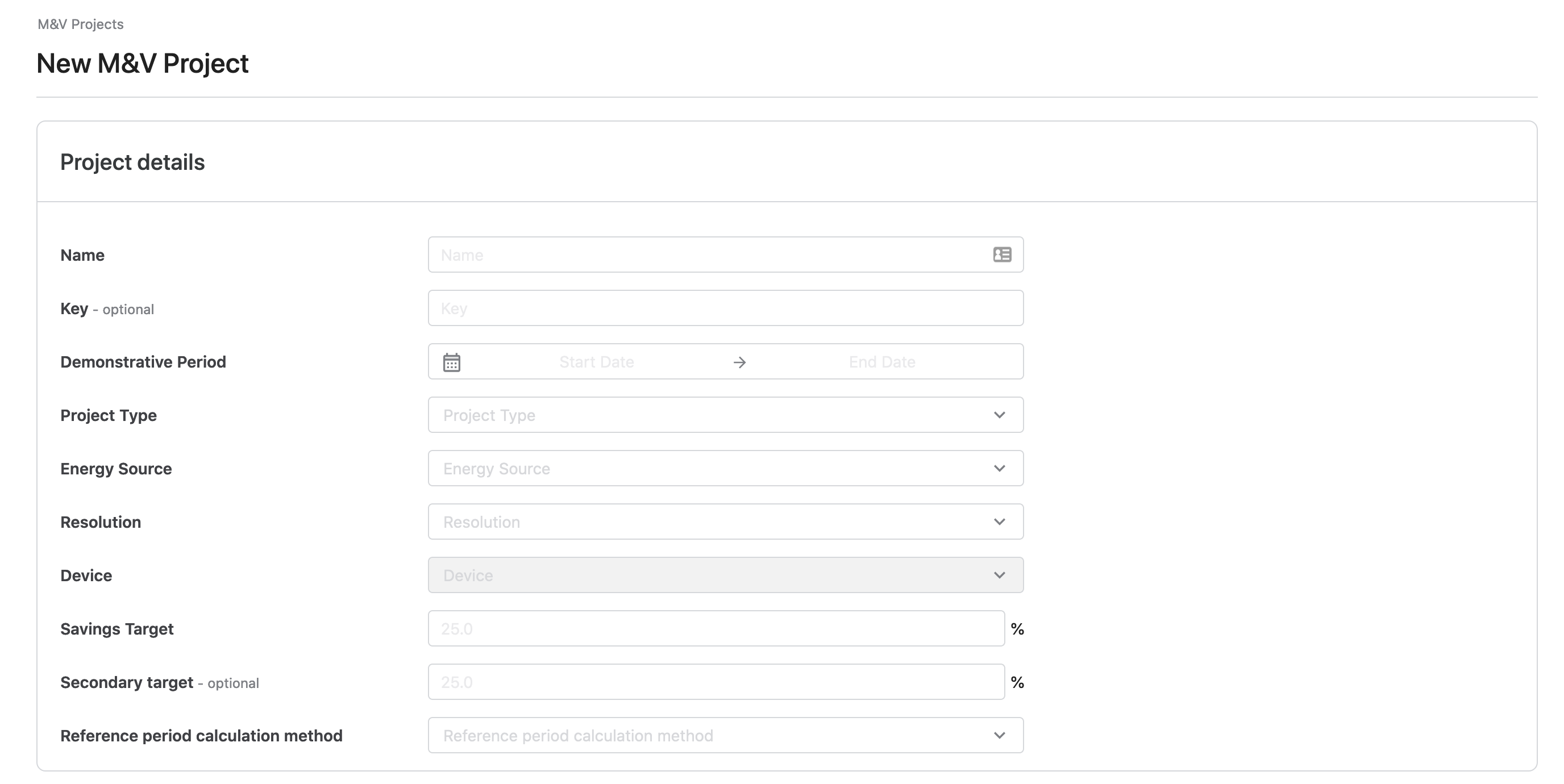

Dettagli del progetto
In questa prima sezione è possibile introdurre le informazioni generali del progetto e scegliere il metodo per calcolare il consumo di riferimento (baseline).
- Nome progetto*: Nome distintivo del progetto. Ad esempio, "Contratto di prestazione energetica dell'ufficio".
- Chiave del progetto: Un identificatore per il progetto. Questo campo può essere lasciato vuoto e la piattaforma assegnerà automaticamente il numero ID.
- Periodo dimostrativo*: data di inizio e fine in cui verranno monitorati i risparmi.
-
Tipo di progetto*: Il tipo di misura di efficienza energetica implementata:
- Gestione dell'energia
- Illuminazione
- Riscaldamento
- Aria condizionata
- Raffreddamento
- Trattamento dell'aria
- Involucro edilizio
- Controllo
- Macchinari
- Altro
- Fonte energetica*: selezioniamo il tipo di energia del nostro progetto tra le opzioni precedentemente descritte
- Risoluzione*: selezioniamo la risoluzione del nostro consumo di riferimento. Se disponiamo di dati orari, la risoluzione deve essere "oraria". Se possiamo generare la nostra linea di base solo mensilmente, selezioniamo "mensile" come frequenza. Ciò dipenderà dalla disponibilità dei nostri dati sui consumi.
- Dispositivo*: selezioniamo attraverso quale dispositivo o gruppo verrà tracciato.
- Obiettivo di risparmio (%)*: L'obiettivo di risparmio previsto per il progetto.
- Obiettivo secondario: Ciò consente di definire un secondo obiettivo per il progetto, che può essere utilizzato per il reporting interno o per testare obiettivi di risparmio più aggressivi. È un campo facoltativo.
-
Metodo di calcolo del periodo di riferimento: È possibile scegliere come verrà calcolato il consumo di riferimento tra queste 2 opzioni:
- Per formula: Configurare una formula con variabili per simulare il consumo di riferimento
- Per intervallo temporale: questa opzione aggrega i dati in base alla media/mediana in base a una finestra temporale (giorno, settimana, mese, anno) della quantità di dati già esistenti nella piattaforma.
Una volta scelto il metodo di calcolo del periodo di riferimento, apparirà di seguito il menu di calcolo del periodo di riferimento.

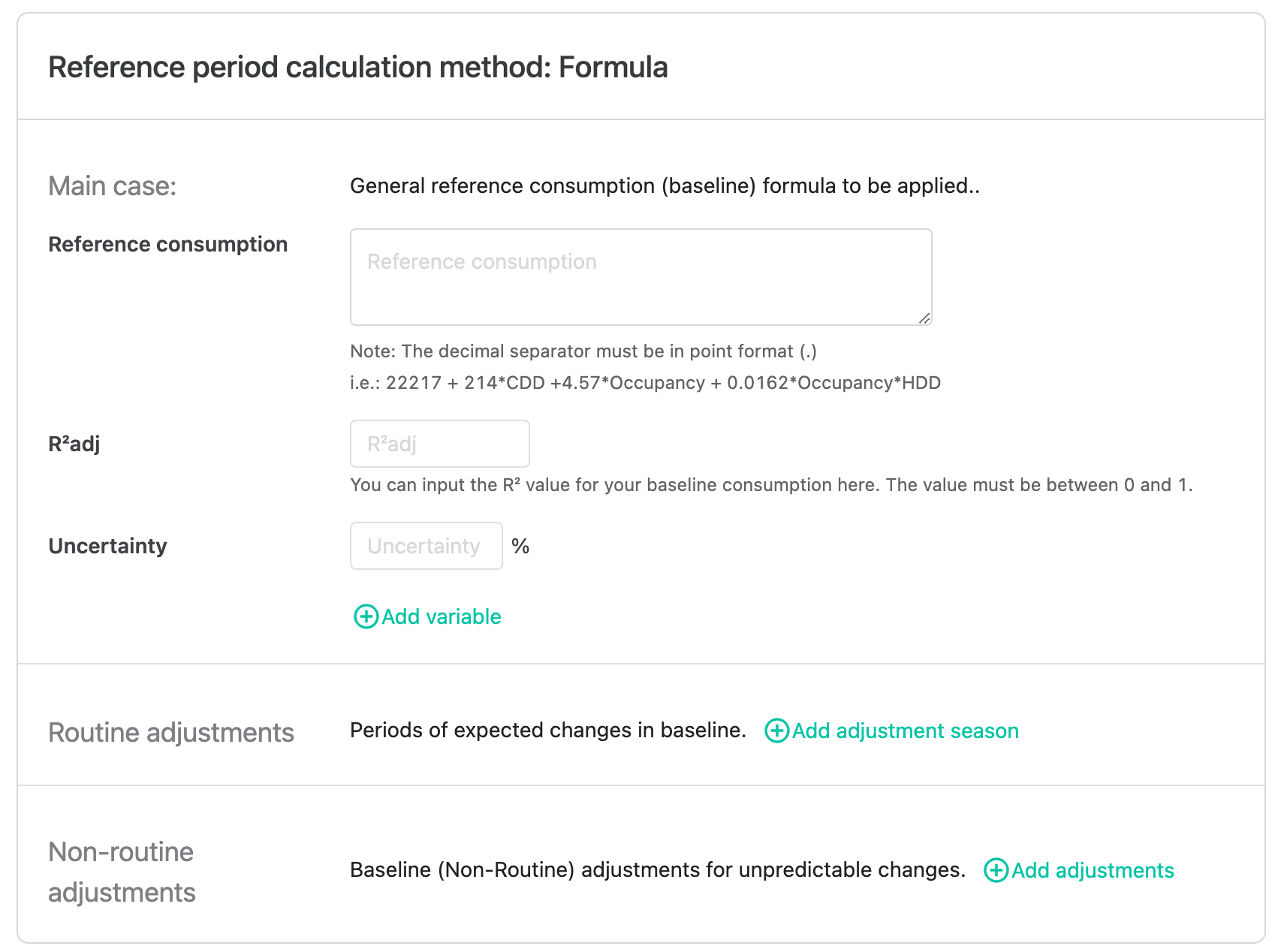

Metodo di calcolo del periodo di riferimento: Formula
Questo metodo consente di utilizzare una formula statistica per calcolare il consumo di riferimento. Scopri come calcolare una formula di consumo di riferimento (base) qui.
Se il metodo selezionato era una formula, appare il seguente menu che permette di definire la formula da applicare, la soglia di incertezza, le variabili per la formula, i casi condizionali che potrebbero sostituire periodicamente il consumo di riferimento ed eventuali aggiustamenti non routinari che modificherà il consumo di riferimento.
Il campo consumo di riferimento permette di introdurre la formula che verrà utilizzata per calcolare il consumo di riferimento. Puoi utilizzare parole brevi per designare le variabili nella formula, nonché le seguenti operazioni matematiche. Assicurati di utilizzare il punto "." come separatore decimale.
Formule:
| a+b | La somma di "a" e "b" |
| un-b | La sottrazione tra "a" e "b" |
| a*b | La moltiplicazione di "a" e "b" |
| a/b | La divisione di "a" e "b" |
| Matematica.qrt(a) | Radice quadrata di "a" |
| Matematica.pow(a,b) | "a" alla potenza "b" |
| Matematica.abs(a) | Il valore assoluto di "a" |
| Math.exp(a) | Esponente di "a" |
| Piano matematico(a) | Intero più vicino ad "a", non maggiore di "a" |
| Log matematico(a) | Logaritmo di "a" base "e" |
| Matematica.casuale() | Numero casuale da 0 a 1 |
| Turno di matematica(a) | Intero più vicino ad "a" |
| Matematica.peccato(a) | Seno di "a" |
| Matematica.cos(a) | Coseno di "a" |
Il campo R2adj consente di inserire R2 per la formula di base ottenuta utilizzando la regressione lineare multipla.
Il campo incertezza ti consente di indicare l'incertezza o l'errore presente nella tua formula. Di questo si terrà conto nella visualizzazione dei risparmi nei grafici e nelle tabelle del progetto.

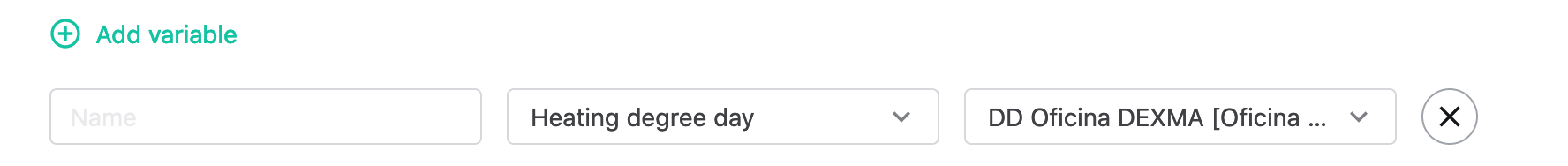

Per aggiungere variabili, premere il pulsante Aggiungi variabili e verrà visualizzato il seguente menu:
Scegli un nome rappresentativo (che verrà utilizzato nella formula definita sopra) e seleziona il parametro e il dispositivo corrispondente per utilizzarli nella formula. Puoi aggiungere quante variabili vuoi. Puoi rimuovere una variabile premendo il pulsante X accanto al nome del dispositivo.

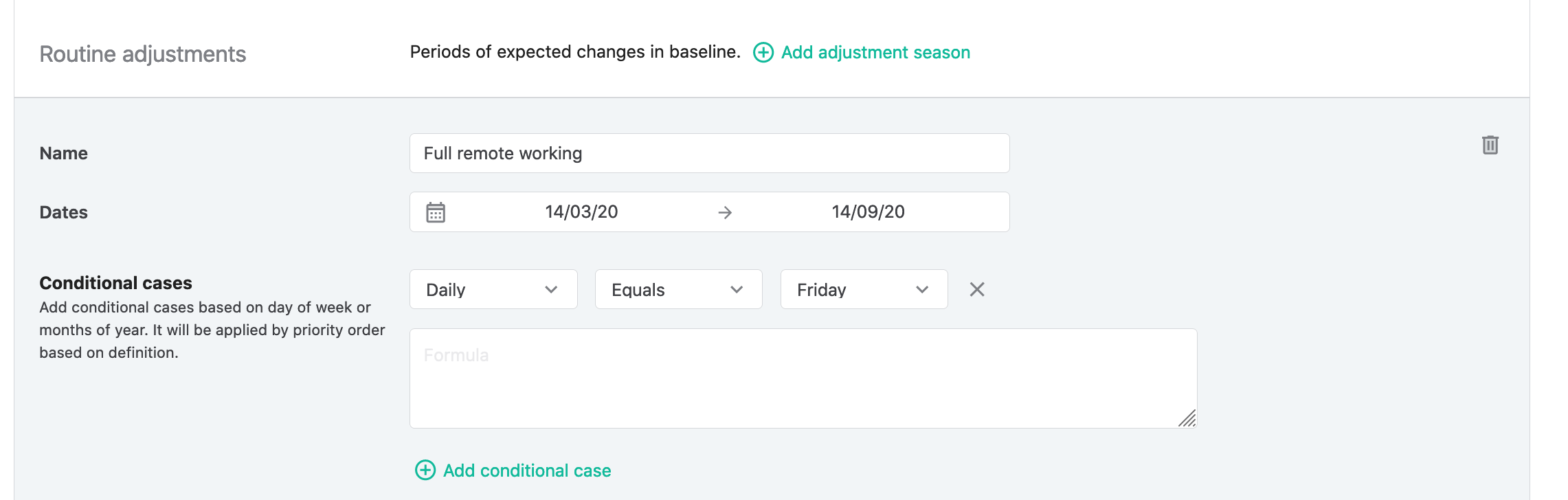

Presentazione degli aggiustamenti di routine
Il consumo di riferimento nel progetto può essere modificato per giorni o periodi di tempo specifici con la funzionalità Aggiustamenti di routine. Per iniziare a utilizzare questa funzione, fai clic sul pulsante "Aggiungi stagione di aggiustamento" durante la creazione o la modifica di un progetto.
Definire un nome per la stagione e il relativo periodo di applicazione. Eventuali casi condizionali creati in questa stagione verranno applicati durante tale periodo.
Una volta definita la stagione, puoi aggiungere casi condizionali utilizzando il pulsante "Aggiungi caso condizionale". Puoi introdurre tutte le condizioni di cui hai bisogno. Questi verranno applicati in ordine di priorità in base alla definizione.
I casi condizionali utilizzano le stesse variabili definite nei consumi di riferimento per il progetto.
Puoi creare casi condizionali che si applicano a giorni specifici della settimana, o tra 2 giorni della settimana, in un mese specifico dell'anno o tra 2 mesi specifici.
Eventuali casi condizionali sostituiranno la formula principale di consumo di riferimento per il loro periodo di applicazione.

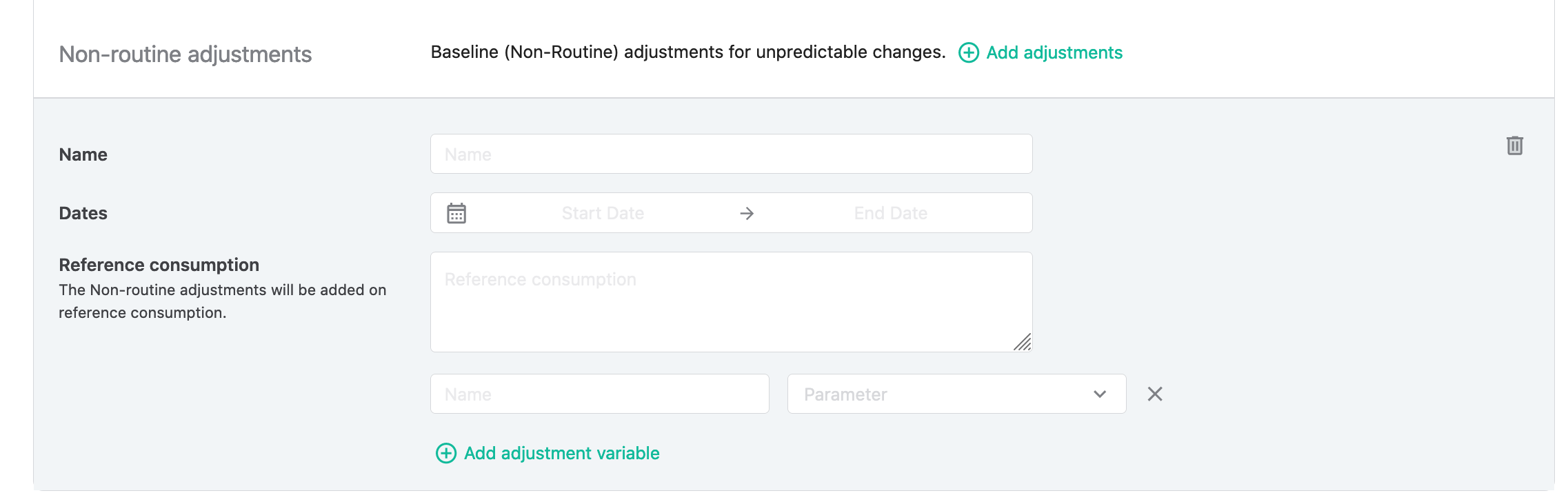

Aggiustamenti straordinari
In questa sezione possiamo aggiungere tutte le regolazioni straordinarie prodotte durante tutto il progetto, come modifiche della temperatura di setpoint, lavori di manutenzione che influiscono sul funzionamento dell'impianto, modifiche degli orari, ecc. Gli aggiustamenti potrebbero essere valori costanti o una formula basata su alcune variabili (gradi-giorno, occupazione, ecc.). Il valore di questo consumo come aggiustamento viene aggregato al consumo di riferimento.
Puoi aggiungere tutte le regolazioni che desideri. Per aggiungere una regolazione, premere il pulsante Aggiungi regolazioni. Verrà visualizzato il seguente menu:
Ogni aggiustamento straordinario avrà bisogno di un Nome, una formula di consumo di riferimento (può essere un valore costante) e la data di inizio e fine durante la quale verrà applicato l'aggiustamento. Eventuali variabili utilizzate nella formula per un aggiustamento non ordinario devono essere definite nelle sezioni relative agli aggiustamenti non ordinari. Premere il pulsante Aggiungi variabile di regolazione per aggiungere variabili.
Una volta terminata la configurazione del progetto, premi il pulsante Salva per salvare il progetto. Verrai reindirizzato all'elenco dei progetti.
Seleziona il progetto nell'elenco facendo clic su di esso e verrai reindirizzato alla schermata Visualizzazione progetto.
Metodo di calcolo del periodo di riferimento: Intervallo temporale
Il metodo di calcolo dell'Intervallo temporale potrebbe non essere preciso come la Formula, ma consente di semplificare il calcolo di un consumo teorico se disponiamo di dati storici disponibili su un periodo rappresentativo per il dispositivo che vogliamo monitorare.
Quando dovremmo utilizzare l'opzione "Periodo di riferimento"?
- Quando abbiamo monitorato i dati, almeno, da un periodo di attività rappresentativo dell'impianto
- Quando non disponiamo di dati esterni per la correlazione (laurea, occupazione, ecc.) o non vogliamo utilizzarli.
- Quando il consumo energetico è indipendente da qualsiasi variabile misurabile
- Quando il coefficiente di correlazione con i dati esterni è molto basso (meno del 20%)

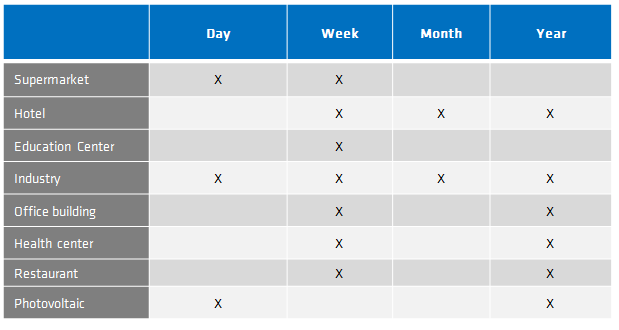

Qual è il periodo di attività dimostrativa della mia struttura?
Dobbiamo sapere qual è il periodo di tempo con un ciclo rappresentativo di attività nella nostra struttura per sapere qual è il periodo minimo di dati che dovremmo raccogliere prima di creare la nostra linea di base. Ecco alcuni esempi:
Come funziona il metodo Intervallo di tempo?

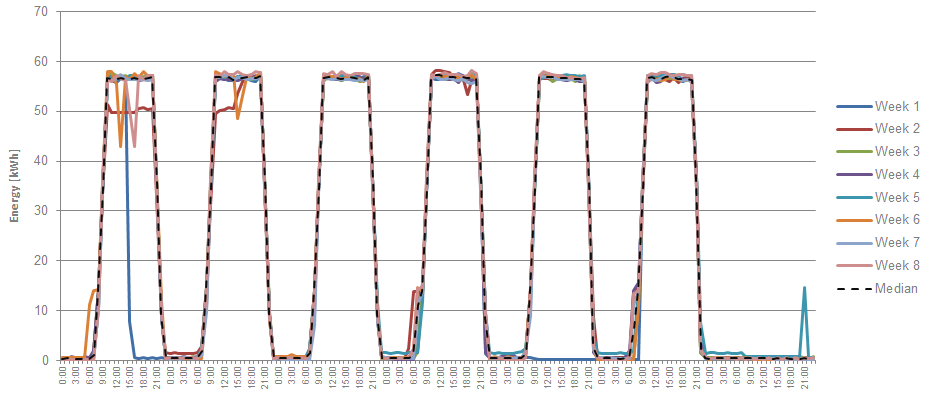

Questa opzione aggrega i dati in base alla media o alla mediana in base a una finestra temporale (giorno, settimana, mese, anno) della quantità di dati impostata dal cliente.
Ad esempio, stiamo sostituendo l'illuminazione con un sistema più efficiente (come i LED) e disponiamo di 2 mesi di dati sul consumo di illuminazione prima dell'installazione dei LED. Il nostro periodo rappresentativo di attività (supermercato) è una settimana, possiamo "sovrapporre" 8 settimane con frequenza oraria e fare la mediana, ottenendo una base "approssimativa" del nostro consumo teorico:

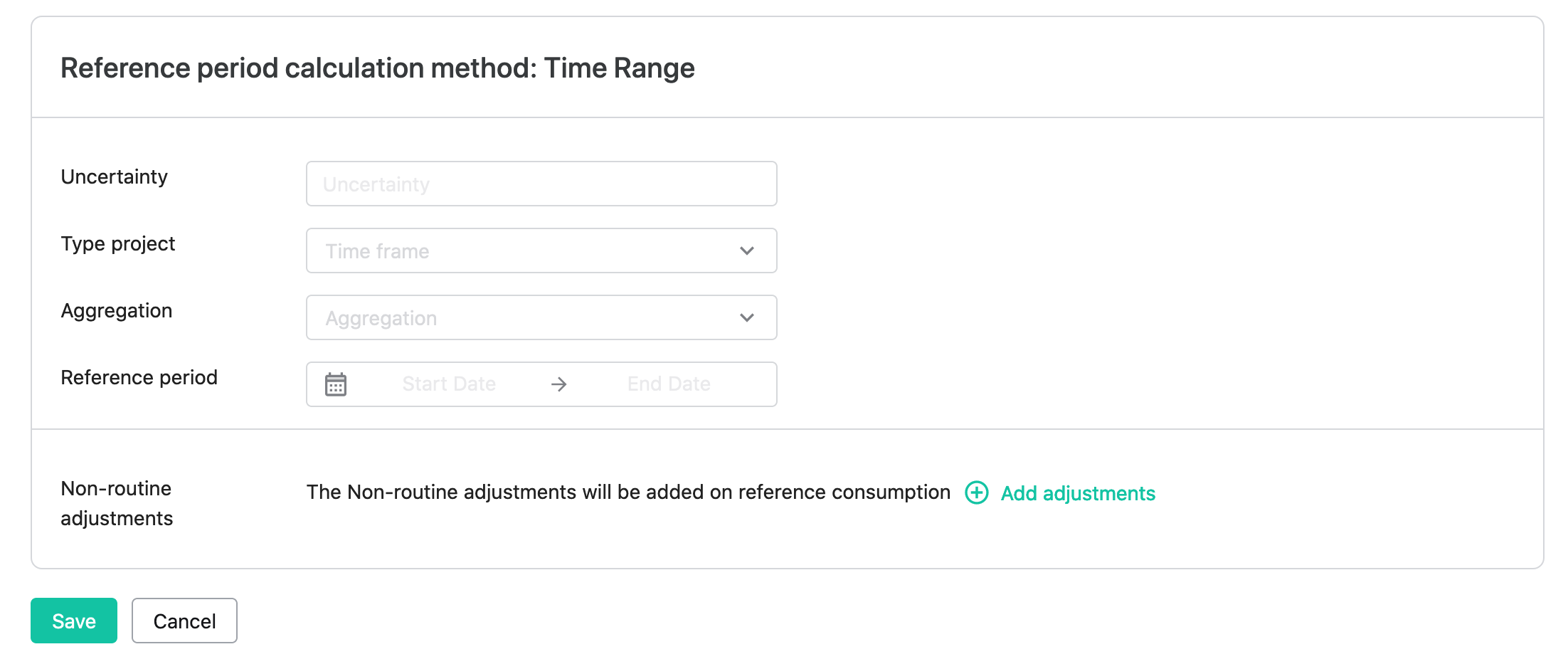

Come posso configurare un progetto con intervallo di tempo nella piattaforma EM?
Quando si configurano i dettagli del progetto, selezionare "Intervallo temporale" come metodo di calcolo. Sarà disponibile il seguente menu:
Di seguito una breve descrizione dei campi da configurare:
- Incertezza: Questo campo ti consente di indicare l'incertezza o l'errore che presenta la tua formula. Di questo si terrà conto nella visualizzazione dei risparmi nei grafici e nelle tabelle del progetto.
- Arco temporale: L'arco temporale rappresentativo del periodo di attività del nostro impianto: giornaliero, settimanale o mensile.
- Aggregazione: Scegli tra mediana e media a seconda di cosa riteniamo potrebbe essere migliore. Se i nostri dati hanno una distribuzione normale, non ci sarà alcuna differenza. Se abbiamo picchi o dati corrotti, la mediana è una misurazione più realistica.
- Periodo di riferimento: Data di inizio e fine del periodo che verrà preso come consumo di riferimento stimato.
Possiamo anche definire Aggiustamenti straordinari, proprio come nel metodo Formula.
Una volta configurato il progetto, premi il pulsante Salva per salvare. Verrai reindirizzato all'elenco dei progetti.

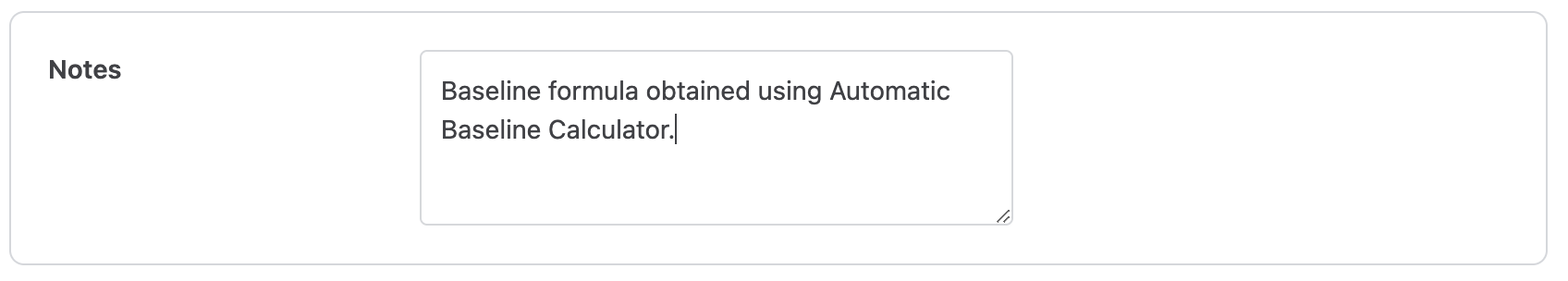

Note di progetto
Questa sezione ti consente di annotare tutte le informazioni rilevanti per il tuo progetto che desideri monitorare nella piattaforma.
Vista del progetto

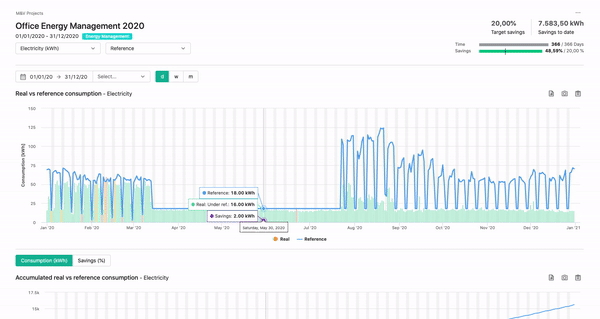

Accedi alla vista del progetto facendo clic su un progetto nell'elenco dei progetti. In questa schermata puoi tenere traccia dei consumi e dei risparmi del tuo progetto. Ci sono diversi elementi che ti aiuteranno nell’analisi del tuo progetto:
- sintesi del progetto
- Grafico dei consumi reali e di riferimento
- Grafico dei consumi reali e di riferimento accumulati
- % di risparmio accumulato rispetto al grafico target
- Confronto con la tabella di riferimento
- Confronto con la tabella di destinazione
Questa sezione utilizza la seguente codifica a colori per riflettere il confronto tra il consumo reale e il riferimento e l'incertezza. Nei grafici cumulativi, il colore indica la tendenza per quel periodo, piuttosto che il confronto assoluto dei valori.
- Verde:I risultati verranno mostrati in verde nei periodi in cui ci sono stati risparmi. Il consumo reale è inferiore al consumo di riferimento e alla soglia di incertezza.
- Rosso:I risultati verranno visualizzati in rosso nei periodi in cui si sono verificate perdite o non si sono verificati risparmi. Il consumo reale è superiore al consumo di riferimento e alla soglia di incertezza.
- Giallo:I risultati verranno mostrati in giallo nei periodi in cui il valore rientra nella soglia di incertezza definita in fase di creazione del progetto. Il consumo reale è vicino al consumo di riferimento, ma l'incertezza non permette di stabilire se ci siano risparmi o perdite.
- Grigio:I risultati verranno visualizzati in grigio nei periodi in cui sono disponibili dati sui consumi ma alcuni dati mancano nella formula di base. Ad esempio, se la variabile A è stata inclusa come parametro nella formula del consumo di riferimento ma mancano dati per quella variabile, i dati sul consumo verranno visualizzati in grigio durante quel periodo e il consumo di riferimento non verrà grafico.
- Nessun risultato:Nessun risultato verrà mostrato se mancano i dati di consumo.

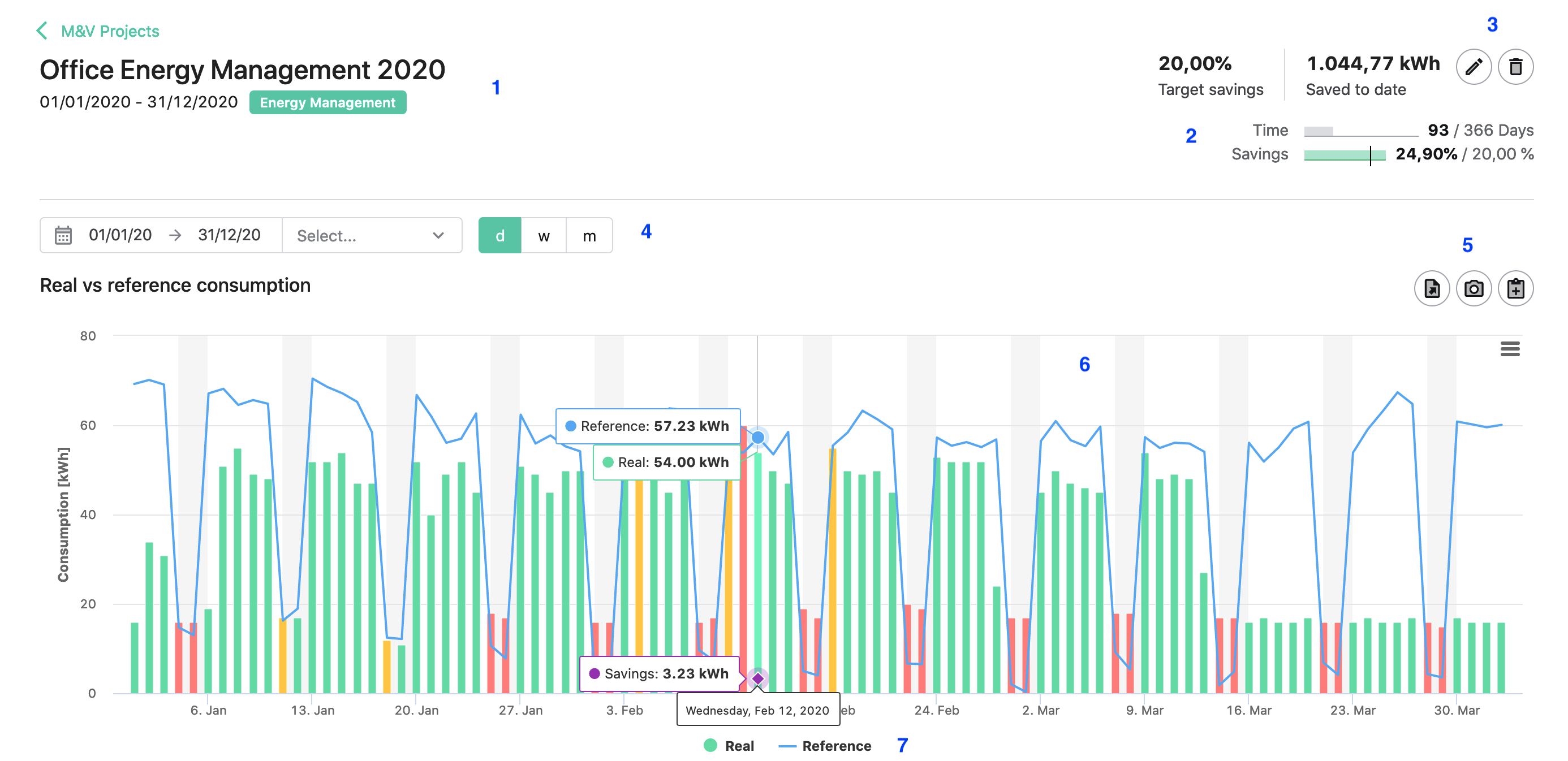

La schermata di visualizzazione del progetto è la seguente:
- Titolo del progetto, periodo dimostrativo e tipologia di progetto
- Riepilogo del progetto, con i risparmi target, i risparmi effettivi e il loro confronto con i risparmi del progetto, nonché il tempo trascorso nel progetto
- Pulsanti di modifica ed eliminazione del progetto: utilizzare questi pulsanti per modificare la configurazione del progetto o per eliminare un progetto
- Selettore data e risoluzione: seleziona il periodo per il quale desideri visualizzare i dati, nonché la risoluzione. Qui verranno mostrate solo la risoluzione del progetto selezionato e le risoluzioni inferiori.
- Esporta il grafico in un file xls, un'immagine o utilizza il grafico in un report personalizzato
- L'area grafica permette di visualizzare i dati del progetto. Spostando il cursore sul grafico potremo ottenere il dettaglio del consumo di riferimento, del consumo effettivo e del risparmio in qualsiasi punto del grafico. Selezionando un determinato periodo dal grafico, possiamo ingrandire e vedere il dettaglio di quel periodo.
- Fare clic sulla legenda sotto il grafico per nascondere/mostrare gli elementi del grafico. Tieni presente che exportare un grafico nei report personalizzati visualizzerà tutti gli elementi del grafico, anche se non sono selezionati durante l'esportazione.
Sotto il grafico dei consumi reali vs quelli di riferimento, possiamo vedere i grafici dei consumi e dei risparmi accumulati, che possiamo selezionare rispettivamente con i pulsanti Consumo (kWh) e Risparmio (%). Inoltre, spostando il cursore sul grafico vengono visualizzate informazioni diverse per ciascun punto del grafico.

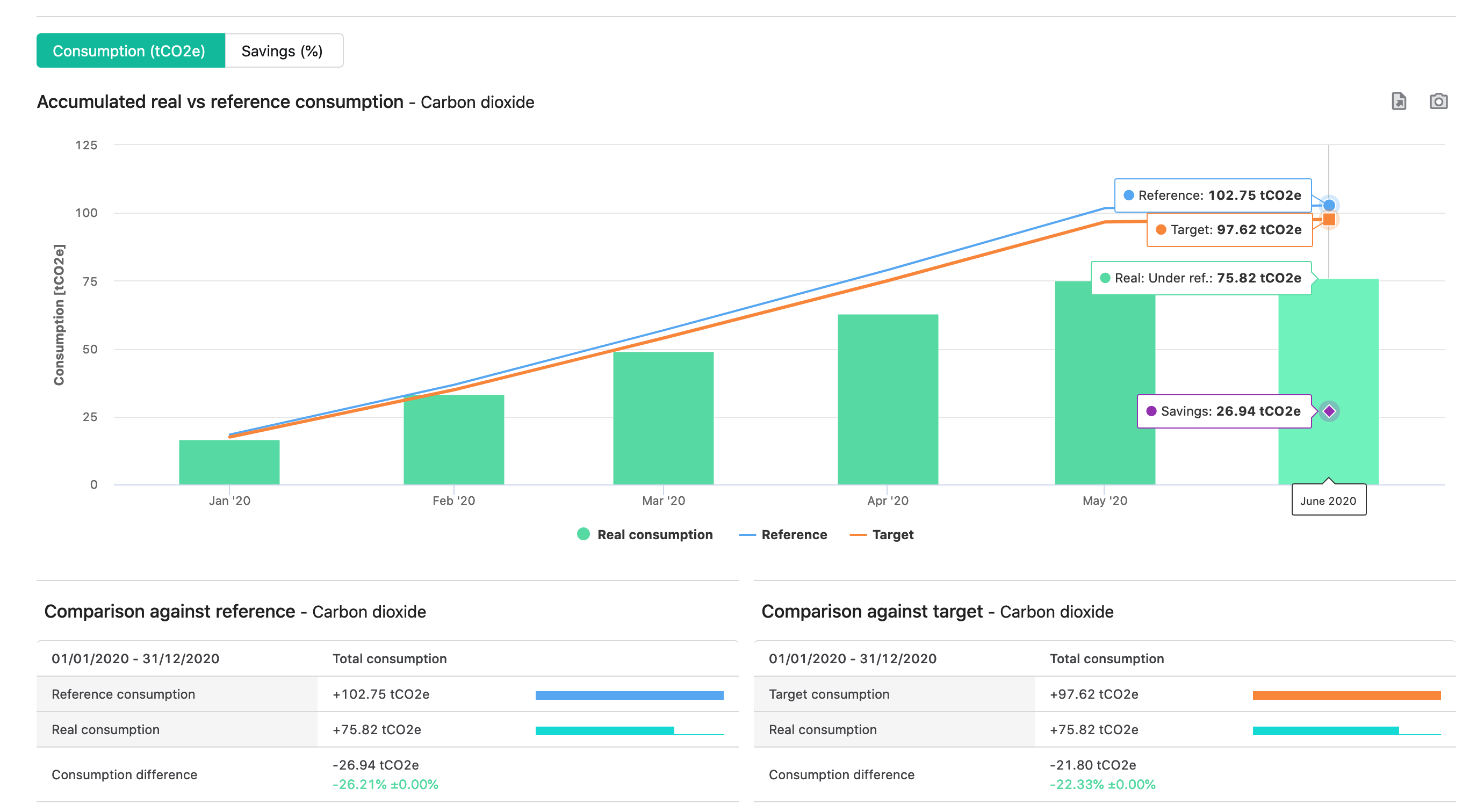

Nel grafico del consumo accumulato, il consumo di riferimento, il consumo reale, l'obiettivo di consumo e il risparmio sono mostrati in forma cumulativa. Il colore del grafico corrisponde alla pendenza della curva di consumo. Se il trend è quello di salvare, la curva sarà verde, se il trend non è di salvare, la curva sarà rossa. In arancione verranno visualizzati i periodi in cui l'andamento dei consumi rientra nei margini di errore.

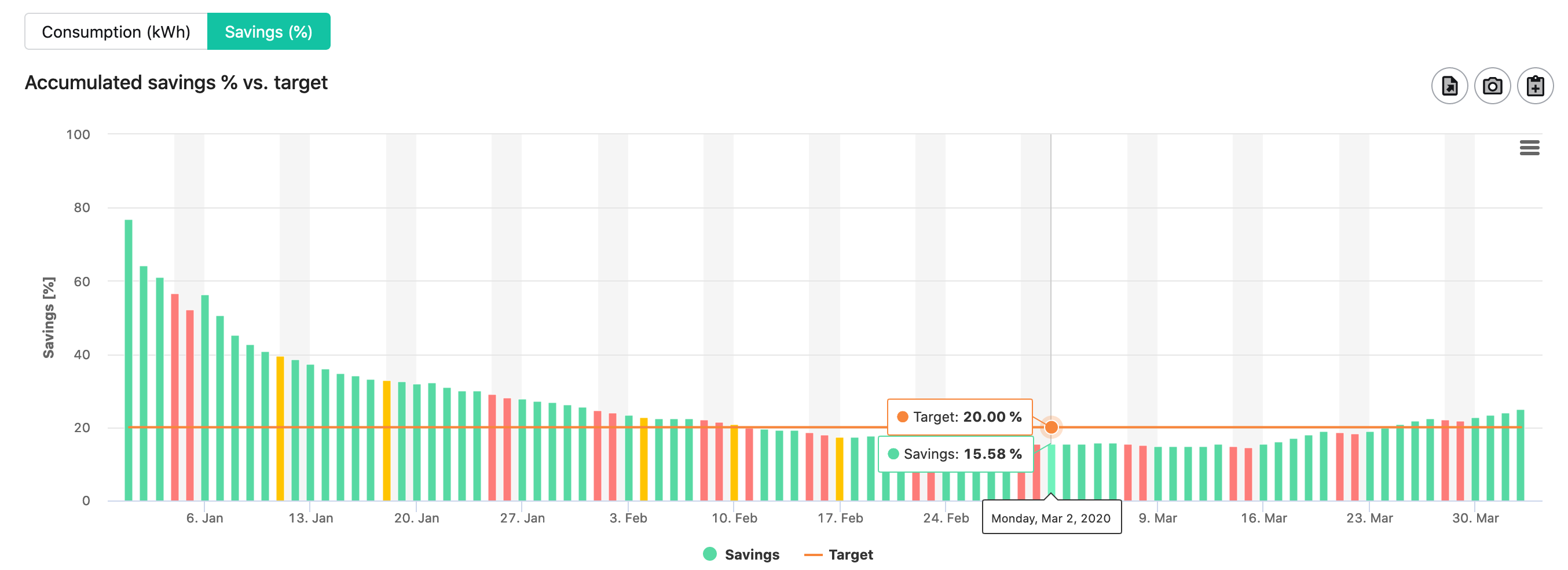

Il grafico del risparmio cumulativo mostra la curva del risparmio cumulativo e la confronta con l'obiettivo di risparmio. Il colore del grafico corrisponde all'andamento del risparmio per ciascun periodo come nel caso del consumo cumulato.

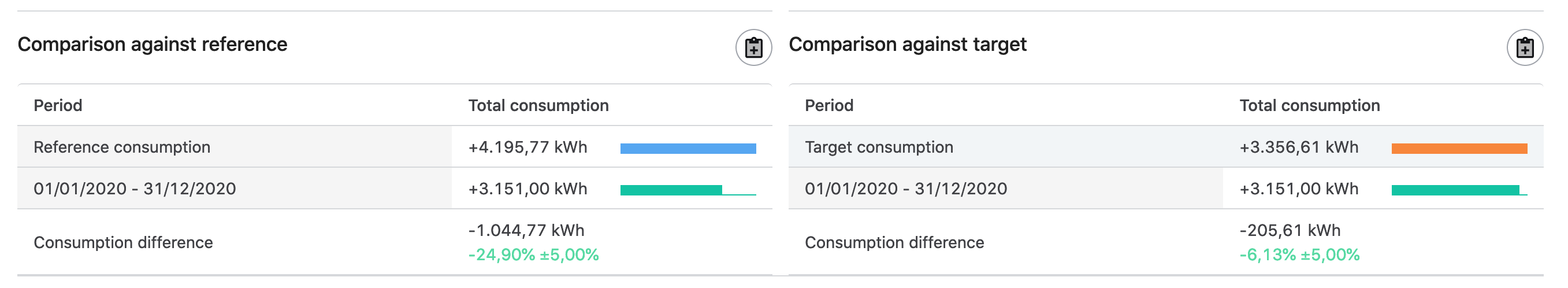

Sotto i grafici sono presenti delle tabelle riassuntive per confrontare i consumi con i consumi di riferimento e l'obiettivo di risparmio.
Tutti i grafici in questa sezione possono essere esportati in un file o immagine xls e sia i grafici che le tabelle possono essere a un report personalizzato.
Visualizzazione del risparmio
Per impostazione predefinita, il risparmio indicato nei grafici viene mostrato rispetto al consumo di riferimento. Tuttavia, esiste un'opzione per tracciare il consumo target invece del riferimento e visualizzare i risparmi rispetto all'obiettivo di risparmio o anche rispetto all'obiettivo di risparmio secondario (opzionale). Ciò cambierà le cifre del risparmio nonché i colori del consumo reale nei grafici da calcolare rispetto all'obiettivo selezionato. Nel primo grafico, la linea tracciata cambierà di conseguenza dal riferimento al target o al target secondario.

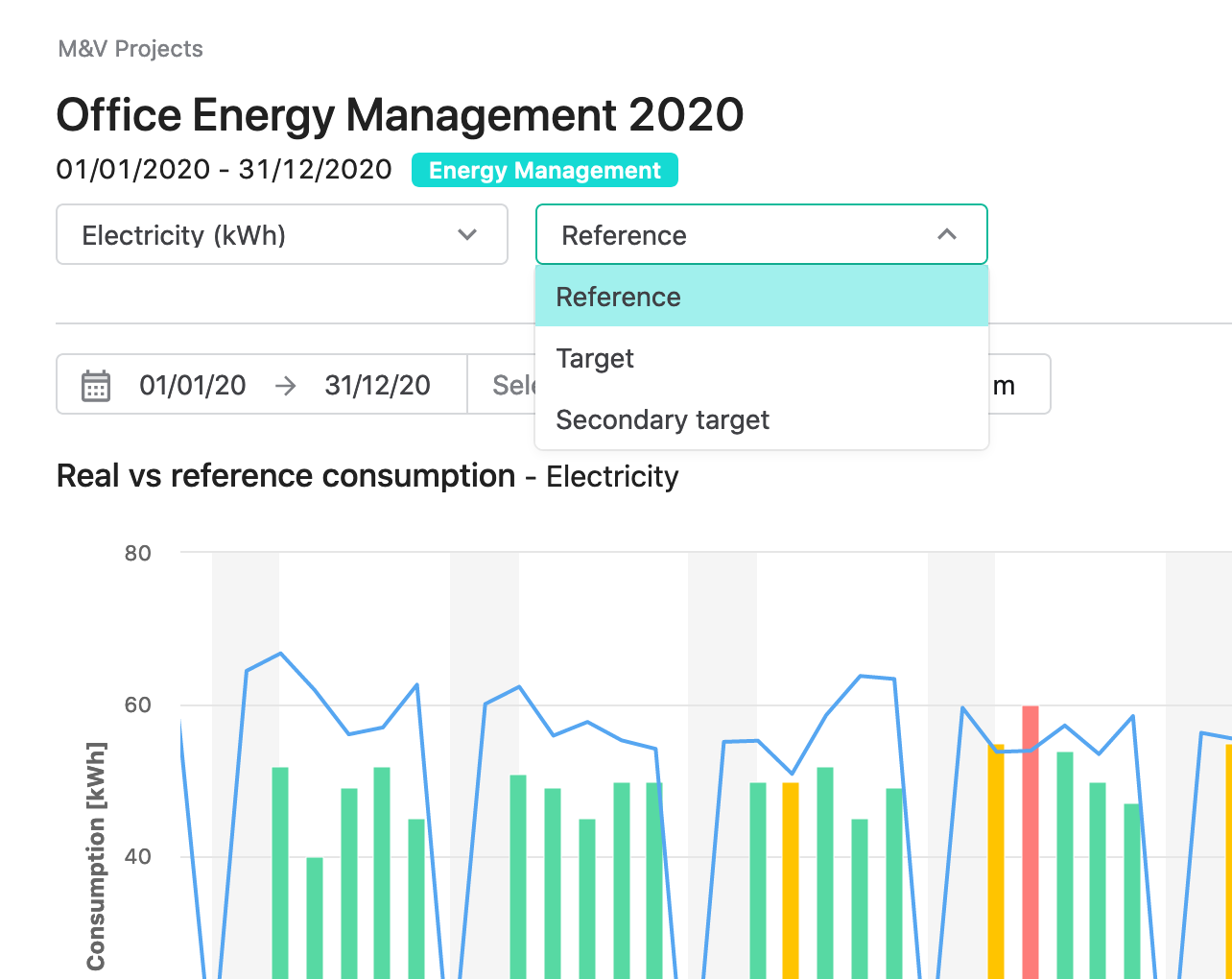

Per visualizzare i risparmi rispetto a uno qualsiasi degli obiettivi, selezionali semplicemente dal menu a discesa sotto le date del progetto:

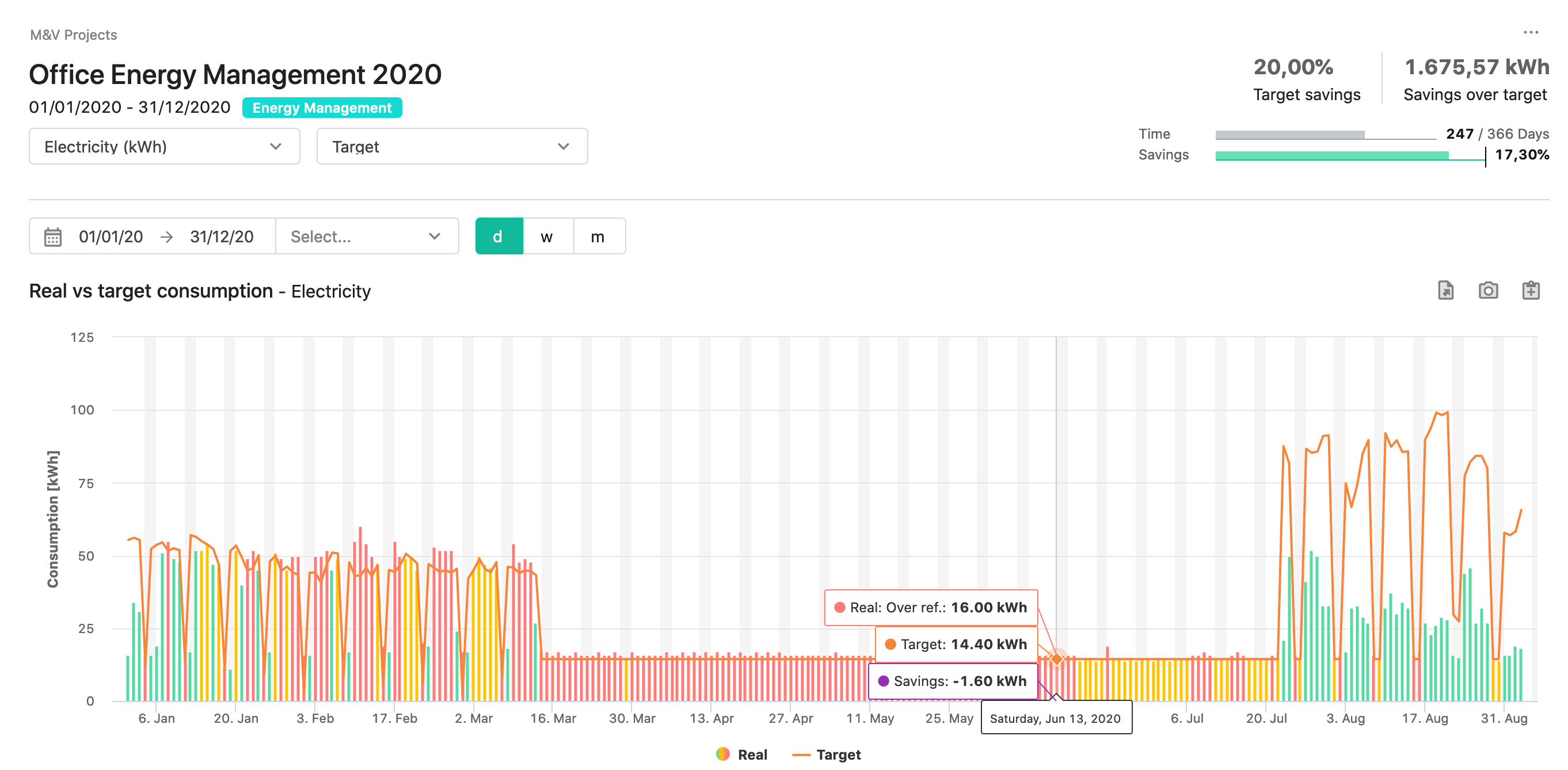

Se viene selezionata l'opzione "Target", la grafica e i dati di risparmio sullo schermo verranno aggiornati per mostrare i risparmi rispetto al target definito:

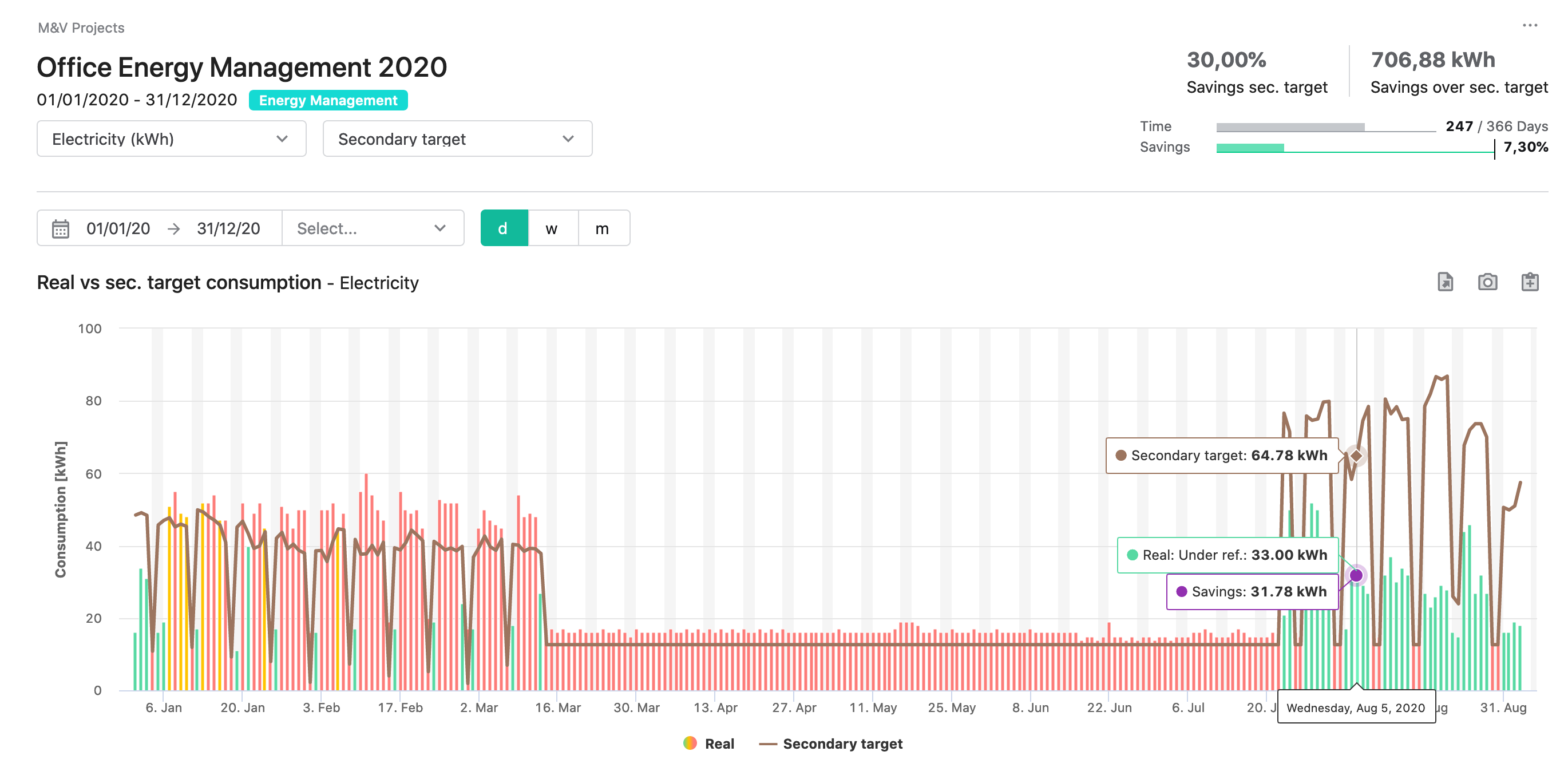

Allo stesso modo, se in fase di configurazione del progetto è stato definito l'obiettivo di risparmio secondario, nel menu a tendina apparirà l'opzione per selezionarlo, consentendo la grafica con il risparmio calcolato rispetto a questo obiettivo secondario:
Uso avanzato
Aggiungi unità di reporting a un progetto: Energia primaria, Energia finale, Emissioni di carbonio equivalenti
Sia che tu voglia rendicontare i tuoi progetti in energia primaria, energia finale o emissioni di carbonio equivalenti o che tu stia preparando il tuo progetto da aggiungere a un gruppo di progetti per il reporting aggregato, questa funzione opzionale consente di configurare i fattori di conversione e riportare i risparmi del progetto in diverse unità.

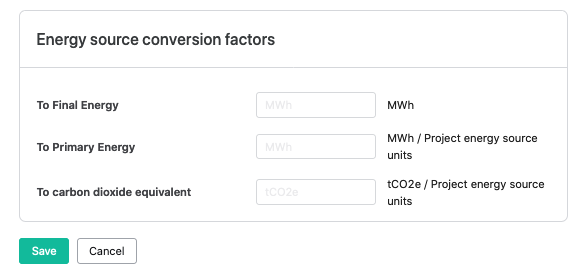

Una volta configurato un progetto di Misura e Verifica o come passaggio finale del processo di configurazione, è possibile definire i fattoriconversione per quanto segue:
- Energia Primaria: Riportata in MWh
- Energia finale: riportata in MWh
- Emissioni di carbonio
Una volta definito un fattore di conversione per uno qualsiasi di essi, questi verranno visualizzati nella schermata Visualizzazione progetto e potrai selezionare quale concetto utilizzare per analizzare i dati del progetto.
Gruppi&
La piattaforma consente di aggregare diversi progetti in un gruppo in modo da poter monitorare l'efficienza complessiva e il risparmio di un sito utilizzando diverse fonti energetiche, o monitorare più siti in un'unica visione aggregata.

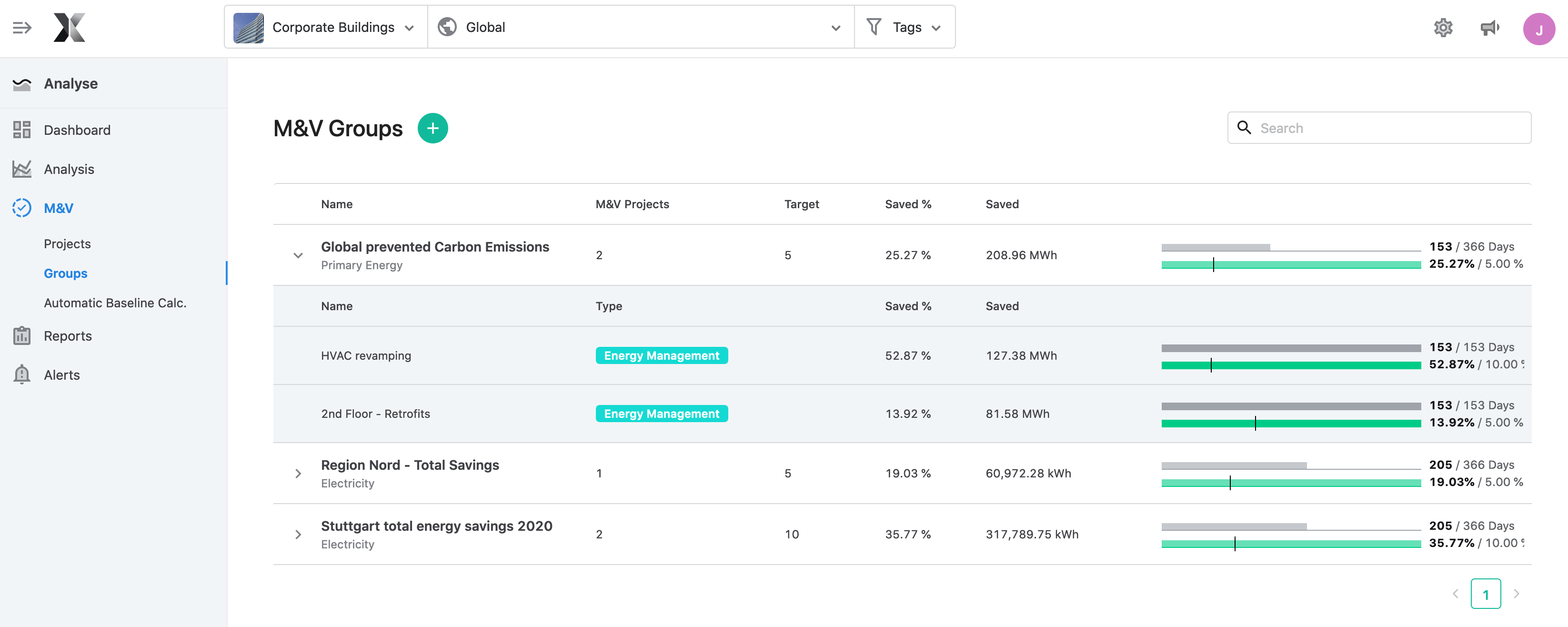

La sezione Gruppi è disponibile nella sezione M&V. Accederai all'elenco dei gruppi, che ospita un elenco di tutti i gruppi configurati e i progetti che comprendono.
Se si clicca sul segno > accanto al nome del Gruppo, verrà visualizzato l'elenco dei progetti di quel gruppo.

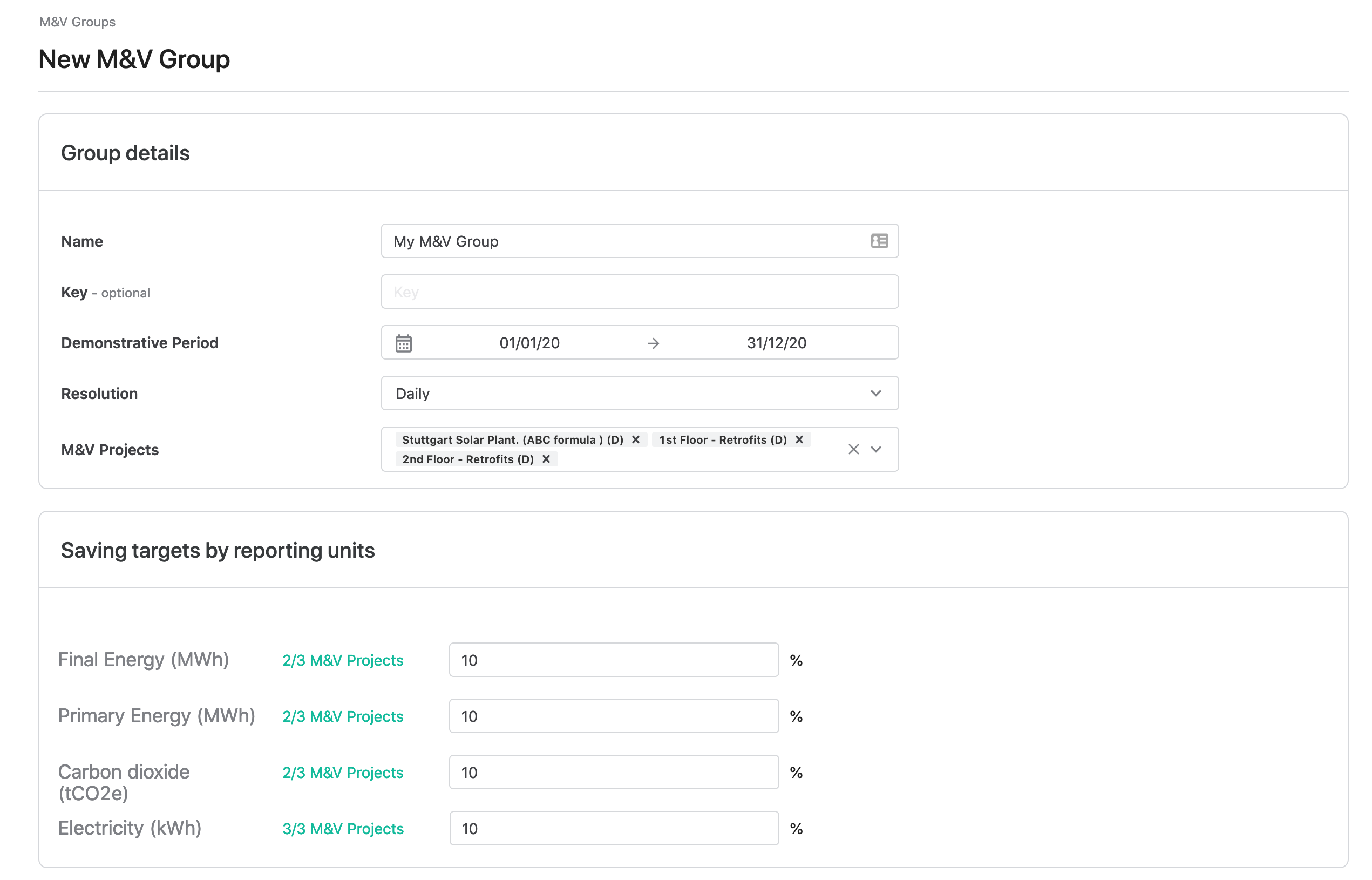

Creare un gruppo M&V
È possibile fare clic sul pulsante del segno più per aggiungere un gruppo M&V. Apparirà la schermata di creazione del Nuovo Gruppo M&V:
- Nome*: Nome distintivo del gruppo. Ad esempio, "Misure di prestazione energetica 2020"
- Chiave: Un identificatore per il gruppo. Questo campo può essere lasciato vuoto e la piattaforma assegnerà automaticamente il numero ID
- Periodo dimostrativo*: data di inizio e fine in cui verranno monitorati i risparmi.
- Risoluzione*: Seleziona la risoluzione del consumo di riferimento. Se sono presenti dati giornalieri, la risoluzione deve essere “giornaliera”. Se la linea di base viene creata con dati mensili, selezionare "mensile" come frequenza. Ciò dipenderà dalla disponibilità dei dati sui consumi.
- M&V Progetti*: Scegli quali progetti saranno inclusi nel gruppo. La risoluzione minima disponibile sarà elencata tra parentesi accanto al nome del progetto: H = Oraria, D = Giornaliera, W = Settimanale e M = Mensile.
- Obiettivi di risparmio per unità di reporting (%)*: Scegliere l'obiettivo di risparmio previsto per ciascuna unità di reporting disponibile per il gruppo. Almeno uno deve essere informato. Apparirà il dettaglio di quanti e quali progetti hanno reporting unit configurate.

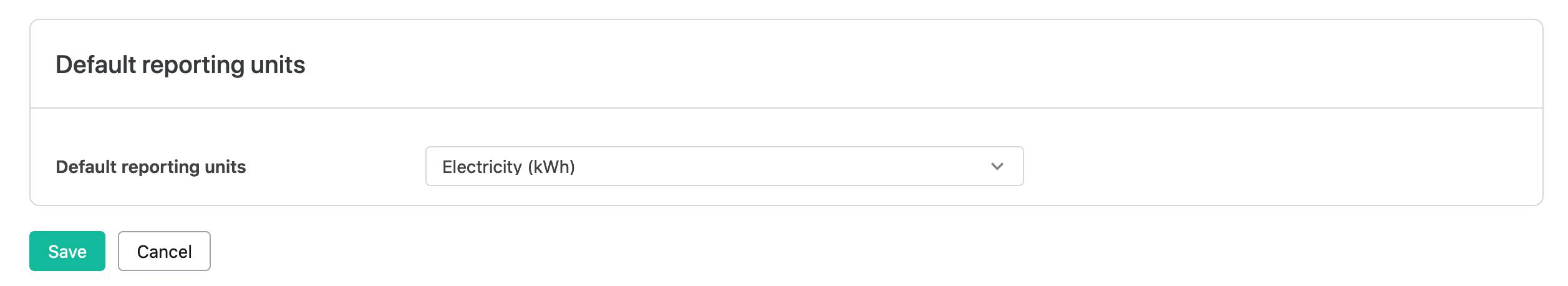

- Unità di reporting predefinite*: Scegli quale sarà l'unità di reporting predefinita per il gruppo. Questa sarà l'unità selezionata predefinita durante la visualizzazione del gruppo e nell'elenco dei gruppi.
Una volta completati tutti i campi, premi il pulsante Salva per essere reindirizzato alla schermata di visualizzazione del gruppo.
Visualizza un gruppo M&V

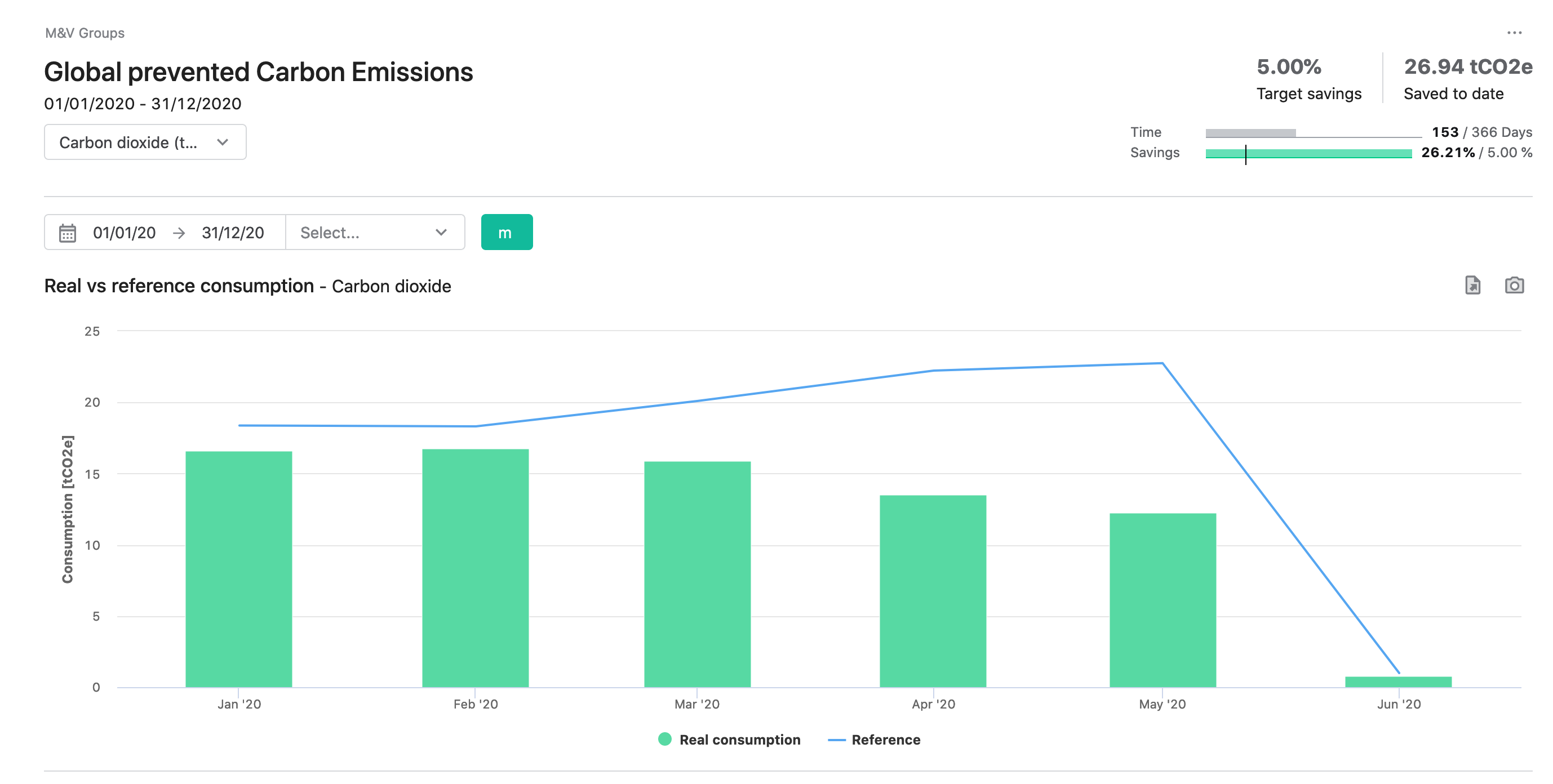

Dopo aver creato un gruppo o aver fatto clic su un gruppo nell'elenco, verrai reindirizzato alla schermata Visualizza gruppo. Questo si comporta in modo identico schermata di visualizzazione del progetto.
Da tenere a mente
- Per tracciare un gruppo che contiene progetti con diverse fonti energetiche, come Elettricità, Gas o Termico, è necessario configurare un'unità di reporting comune come Energia Primaria, Energia Finale o Emissioni Equivalenti di Carbonio.
- Se un gruppo ha due o più fonti energetiche diverse nei progetti e una di esse è selezionata nella vista del gruppo, solo i dati disponibili per i progetti che utilizzano quella fonte energetica verranno sommati e visualizzati.
- Un gruppo contenente diversi progetti deve aver configurato un periodo dimostrativo che copra TUTTI i periodi dei progetti, iniziando con l'inizio del primo progetto e terminando con la fine dell'ultimo progetto, anche se questo significa coprire diversi anni.
- Non esiste un limite teorico al numero di progetti in un gruppo M&V, ma abbiamo notato che quando il numero supera i 35 progetti potrebbero esserci problemi nel caricamento del gruppo, poiché vengono eseguiti diversi grafici e calcoli.
