En aquest article, aprendràs a utilitzar el mòdul Microgrid d'Analytics a la plataforma de gestió energètica. També, al final d'aquest article trobaràs una mostra de dades d'exemple per tal que puguis provar aquest mòdul en cas que no disposis de dades.
Continguts
Introducció
En aquest article aprendràs a utilitzar el mòdul Microgrid, integrat a la plataforma de gestió energètica i disponible al mòdul Analytics. Aquests són les seves característiques principals.
- Configuració del sistema: Utilitza dispositius de referència, sigui de forma manual o per in bulk.
- Crea anàlisis personalitzades: Utilitza el mòdul Microgrid per comparar diferents paràmetres i dispositius.
- Comparteix dashboards: Comparteix dashboards amb clients finals, tant per ordinador com en dispositius mòbils.
- Càlculs automàtics: Calcula automàticament components i indicadors de Microgrid, com autosuficiència i autoconsum.
- Gestió centralitzada: Gestiona totes les teves instal·lacions en una única plataforma, integrada amb Huawei FusionSolar SmartLogger i Sungrow COM100, amb opcions API per integracions personalitzades.
Nomenclatura
En primer lloc, és necessari explicar la nomenclatura utilitzada en aquest mòdul, que es pot dividir en components i indicadors:
Components
- Importació: Electricitat importada de la xarxa [kWh].
- Exportació: Electricitat exportada a la xarxa [kWh].
- Producció: Electricitat produïda al lloc (solar, eòlica, ...) [kWh].
- Consum: Electricitat consumida al lloc [kWh].
- Càrrega d'emmagatzemat: Electricitat guardada a les bateries [kWh].
- Descàrrega d'emmagatzemat: Electricitat consumida de les bateries [kWh].
Indicadors
- Autoconsum: Part de la producció que no s'exporta a la xarxa [kWh].
- Ràtio autoconsum: Percentatge de producció que es consumeix a la ubicació [%].
- Autosuficiència: Part del consum que no prové de la xarxa [kWh].
- Ràtio autosuficiència: Percentatge del consum que prové de la producció [%].
Configuració
La configuració d'aquest mòdul es realitza des de dispositius de referència. Primer, és necessari verificar si els següents dispositius de referència estan acceptats a preferències:
- A Electricitat:
- General
- Consumo total
- Càrrega d'energia emmagatzemada (només si estàs utilitzant bateries)
- Descàrrega d'energia emmagatzemada (només si estàs utilitzant bateries)
- A Electricitat Produïda:
- Exportació
- Producció
Cadascun d'aquests mesuradors de referència es relaciona amb un component de la Microgrid:
Component de Microgrid | A l'estructura actual de dispositius de referència | ||
Font d'energia | Dispositiu de referència | Paràmetre | |
Importació | Electricitat | General | 402 |
Exportació | Electricitat produïda | Exportació | 452 |
Producció | Electricitat produïda | Producció * | 452 |
Consum | Electricitat | Consum total | 402 |
Càrrega d'energia emmagatzemada | Electricitat | Càrrega d'energia emmagatzemada | 402 |
Descàrrega d'energia emmagatzemada | Electricitat | Descàrrega d'energia emmagatzemada | 452 |
*Atenció! Escollir fotovoltaica és un error molt comú.
Requisits
Per utilitzar Microgrid, és necessari complir amb els següents requisits de configuració per lloc:
-
Si la instal·lació no té bateries:
- Requereix configuració de 3 de 4: Importada / Produïda / Importada / Produïda.
-
Si la instal·lació té bateries:
- Requereix configuració de 5 de 6: Importada / Produïda / Descàrrega / Importada / Produïda / Càrrega.
Càlculs
Components
Com s'indica als requisits, no és necessari haver definit tots els components. Els càlculs dels components es realitzen de la següent manera:
-
Si la instal·lació no té bateries:
-
Necessites configurar com a mínim 3 components de 4 de: Importació / Producció / Exportació / Consum→ El 4t component es calcularà automàticament segons la fórmula: Importació + Producció = Exportació + Consum
- Si el resultat és < 0 → hi ha falta de dades.
- Si els 4 components estan configurats, no es realitzarà cap càlcul, i les lectures dels dispositius són les presentades a la característica Microgrid.
-
Necessites configurar com a mínim 3 components de 4 de: Importació / Producció / Exportació / Consum→ El 4t component es calcularà automàticament segons la fórmula: Importació + Producció = Exportació + Consum
-
Si la instal·lació té bateries:
- Necessites configurar com a mínim 5 components de 6 de: Importació / Producció / Exportació / Consumo / Càrrega d'energia emmagatzemada / Descàrrega d'energia emmagatzemada → El 6è component es calcularà automàticament segons la fórmula:
Importació + Producció + Càrrega d'energia emmagatzemada = Exportació + Consum + Descàrrega d'energia emmagatzemada
-
Si el resultat és < 0 → hi ha falta de dades.
-
-
Si els 6 components estan configurats, no es realitzarà cap càlcul, i les lectures dels dispositius són les presentades a la característica Microgrid.
- Necessites configurar com a mínim 5 components de 6 de: Importació / Producció / Exportació / Consumo / Càrrega d'energia emmagatzemada / Descàrrega d'energia emmagatzemada → El 6è component es calcularà automàticament segons la fórmula:
Indicadors
A més a més de calcular els components restants de Microgrid, aquest mòdul també calcula automàticament els següents indicadors:
-
Autoconsum
-
Autoconsum = Produït - Exportat
- Si el resultat és < 0 → 0
-
Autoconsum = Produït - Exportat
-
Autosuficiència
-
Autosuficiència = Consumit - Importat
- Si el resultat és < 0 → 0
-
Autosuficiència = Consumit - Importat
-
Ràtio autoconsum
-
Ràtio autoconsum = (Produït - Exportat) / Produït x 100
- Si el resultat és < 0 → hi ha falta de dades
- Si Produït = 0 → hi ha falta de dades
-
Ràtio autoconsum = (Produït - Exportat) / Produït x 100
-
Ràtio autosuficiència
-
Ràtio autosuficiència = (Consumit - Importat) / Consumit x 100
- Si el resultat és < 0 → hi ha falta de dades
- Si Consumit = 0 → hi ha falta de dades
-
Ràtio autosuficiència = (Consumit - Importat) / Consumit x 100
Visualització

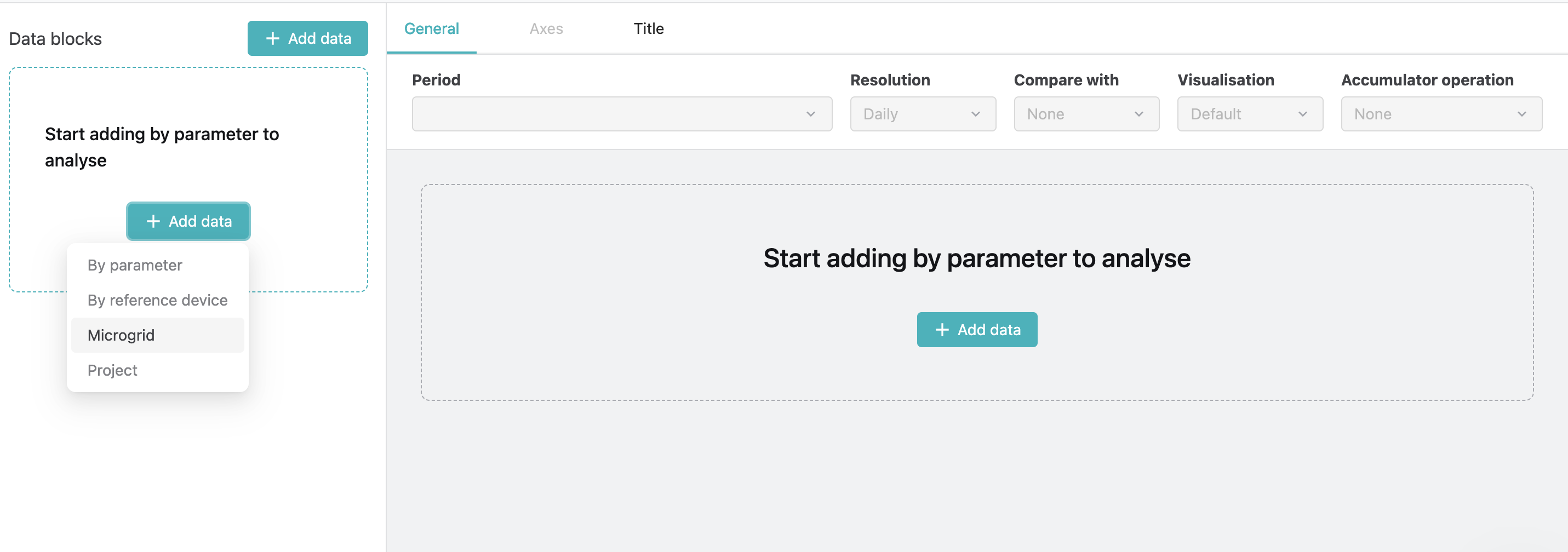

Per visualitzar els resultats, pots utilitzar la pantalla d'Analytics afegint el bloc de dades "Microgrid".
També recorda que, com amb qualsevol anàlisi feta amb Analytics, pots copiar directament la teva anàlisi de Microgrid a un Dashboard.
Opcions de visualització
Les següents opcions de visualització estan disponibles:
- Per defecte
- Línia
- Columna
- Àrees apilades
- Columnes apilades
- Mapa de calor *
- Gràfica de dispersió *
- Circular
- KPI *
- Columnes agregades
- Taules
* Aquestes opcions estan disponibles només per una sèrie de temps.
És important mencionar que les opcions de "Per defecte" i "Àrees apilades" tenen una visualització diferent depenent de si es selecciona un component o un indicador.
-
Per defecte
- Components en barres apilades
- Indicadors en línies no apilades
-
Àrees apilades
- Components a àrees apilades
- Indicadors a línies no apilades
Per totes les altres opcions de visualitzacions, tant els Components com els Indicadors es mostren de la mateixa manera.
Suggeriments de gràfics
Aquí pots trobar alguns exemples de gràfics que es poden obtenir utilitzant el mòdul Microgrid.

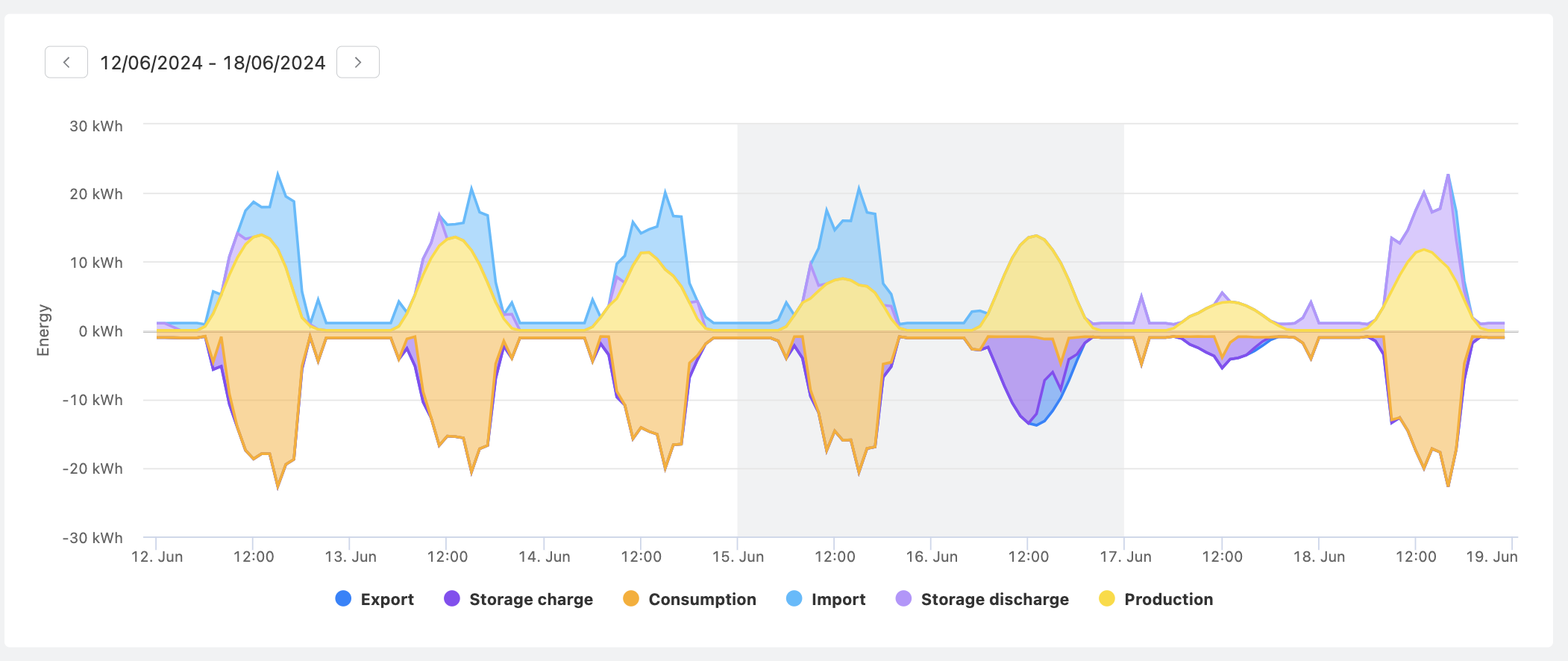

- Anàlisi setmanal
-

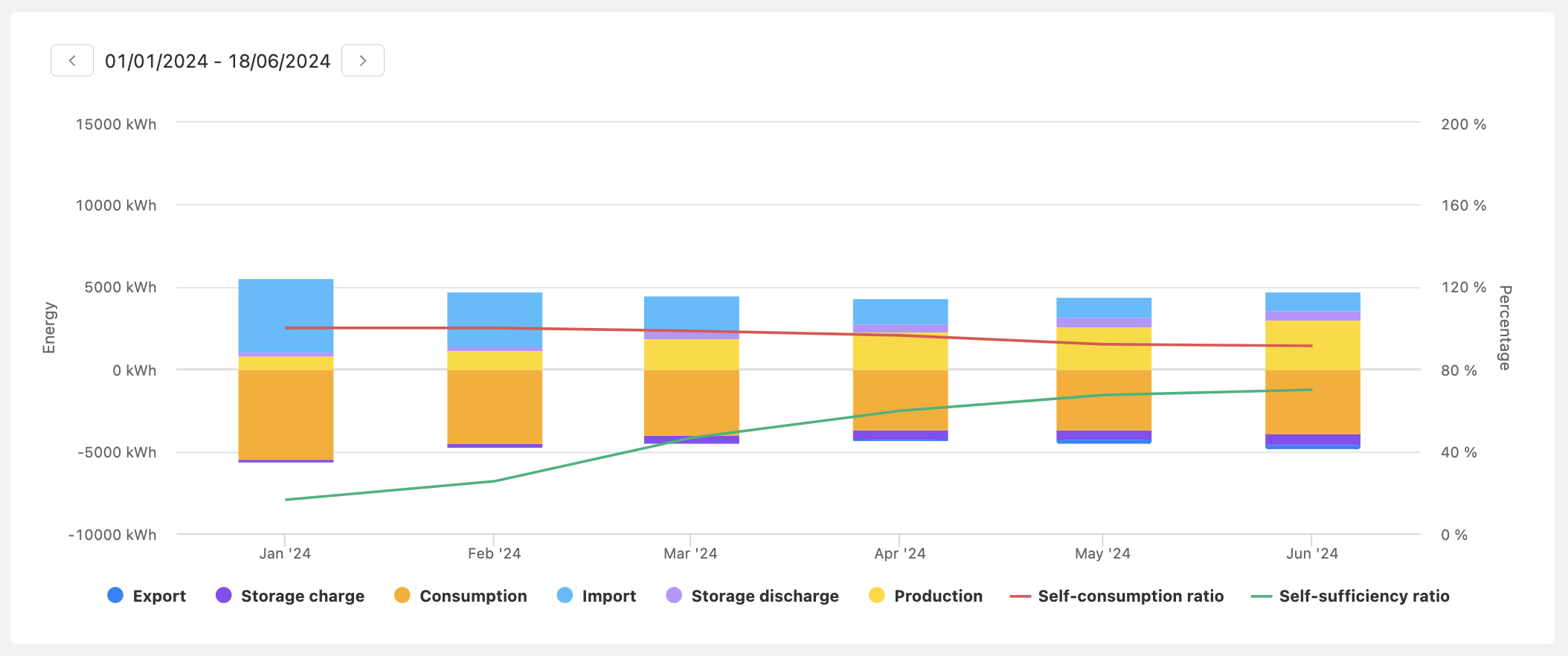

Visió anual
-

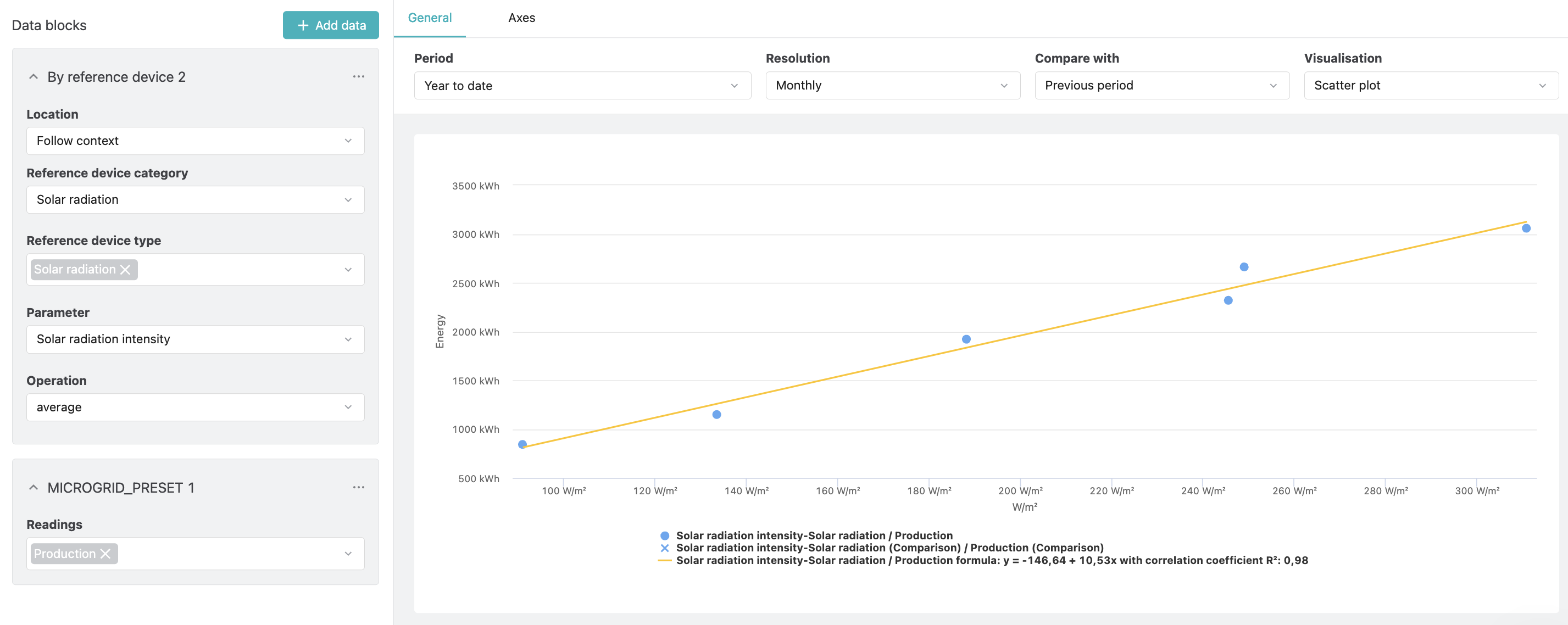

Gràfic de dispersió de Producció vs. Radiació Solar
-

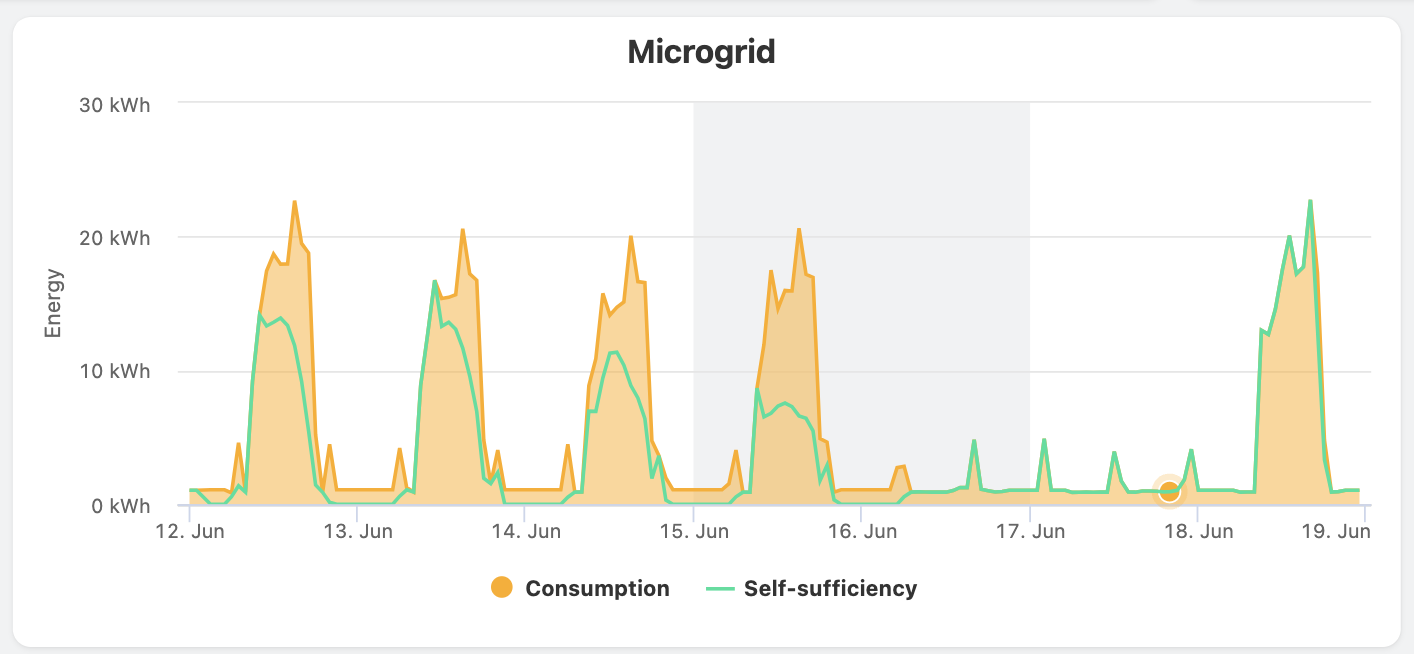

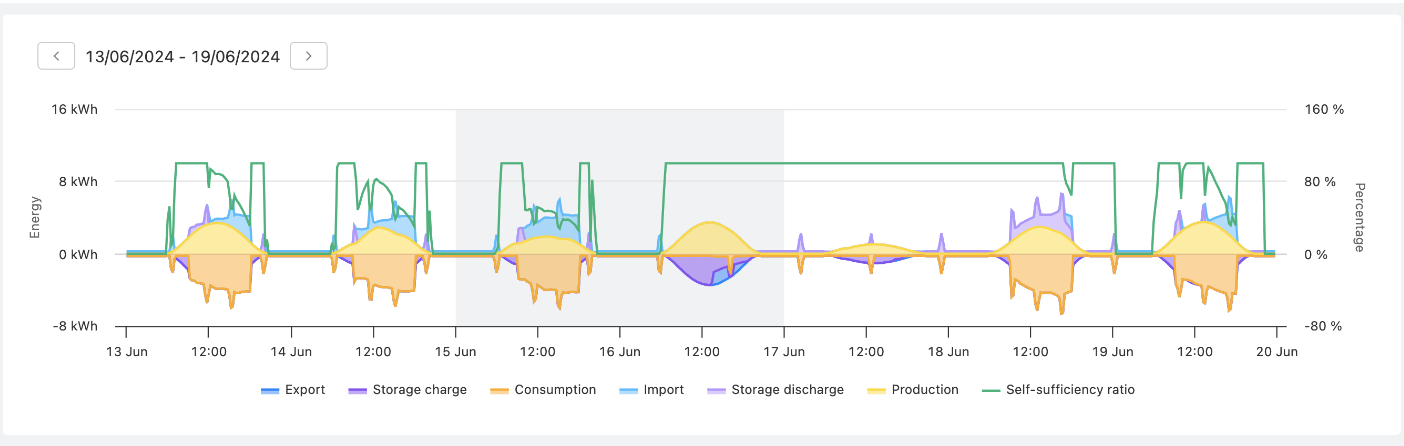

Anàlisis d'autosuficiència
-

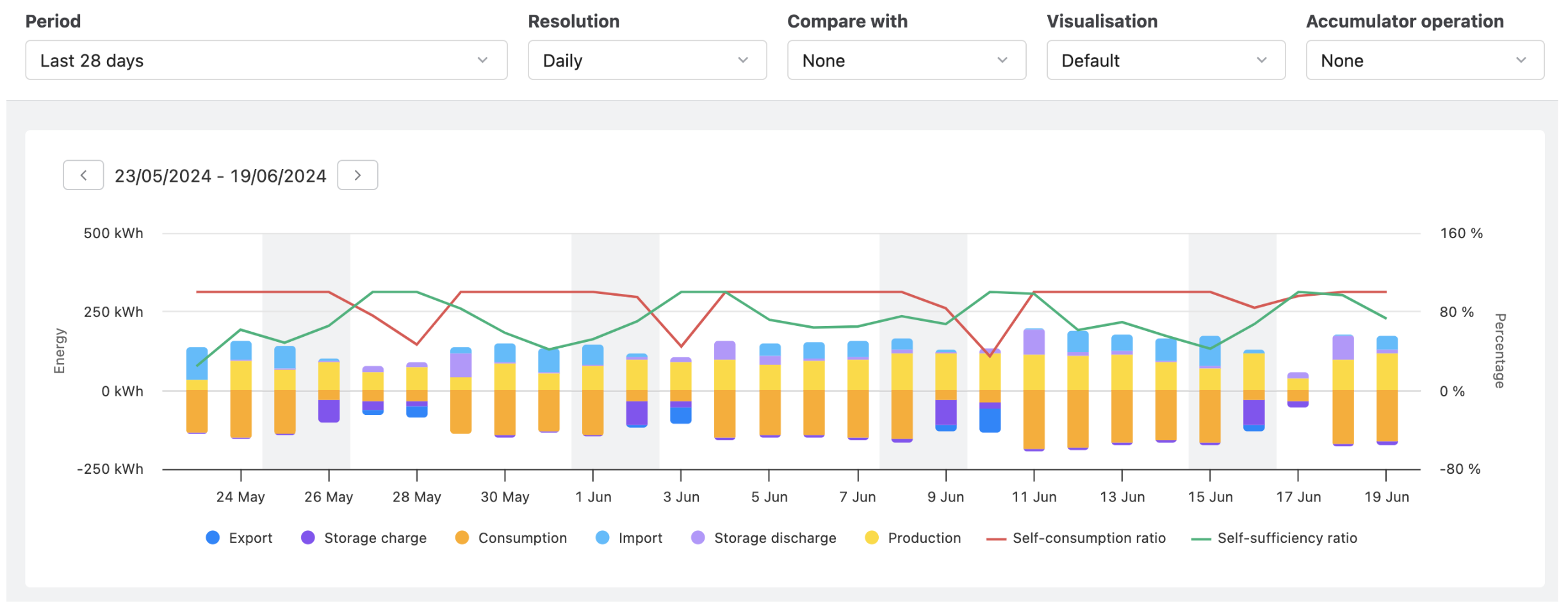

Anàlisis d'autoconsum
Mostra
Si no tens dades solars, aquí tens una mostra de dades de juny i juliol de 2024 perquè puguis provar el mòdul Microgrid i veure com funciona.
Per poder utilitzar aquestes dades, hauràs d'inserir aquest fitxer Excel en un dels teus concentradors i seguir els passos que es descriuen en aquest article.
