En aquest article, aprendràs a utilitzar la funció Analytics de la plataforma de gestió d'energia.

Contingut:

Introducció

Analytics és l'eina definitiva per combinar i analitzar dades energètiques provinents de diferents fonts.

Permet combinar dades de diversos paràmetres en un sol gràfic multi-eix, mostrant el consum d'energia juntament amb variables clau com els graus-dia o l'ocupació, i fins i tot traçar ràpidament tota la informació rellevant per a una microrred amb panells solars fotovoltaics.

També facilita als gestors d'energia el seguiment de la seva línia de base de M&V juntament amb els seus estalvis i l'evolució de les variables de la línia de base.

Els usuaris poden seleccionar fàcilment el tipus de dades que volen veure, com volen visualitzar-les, el període per veure les dades, i el gràfic es genera fàcilment.




Requisits

Recorda que la plataforma només pot mostrar dades si les has inserit prèviament.

Per veure dades a la pantalla d'Analytics, és necessari:

  1. Enviar dades a la plataforma.
  2. Acceptar els dispositius i paràmetres generats quan les dades entren a la plataforma.
  3. Assignar aquests dispositius a la seva localització corresponent.

Nota: Actualment, només els superadministradors i administradors tenen accés a aquesta funció Beta d'Analytics.



Resolucions disponibles

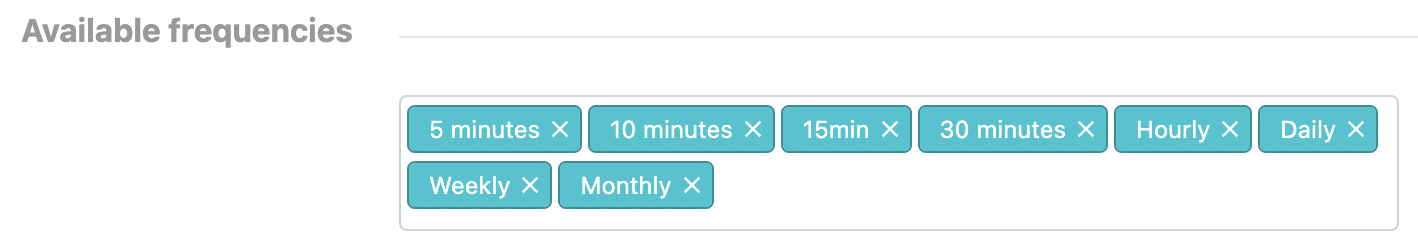

Les resolucions disponibles en aquesta pantalla són les que has configurat a la secció de Preferències (Configuració --> Preferències).

Poden variar de 5 minuts a mensuals.

Screenshot 2023-11-02 at 14.44.53.png

Hi ha algunes excepcions on no es mostren totes les resolucions, per exemple, depenent del període seleccionat:

  • Menys d'1 dia: Totes les resolucions excepte diària, setmanal i mensual.
  • Entre 1 i 8 dies: Totes les resolucions excepte setmanal i mensual.
  • Entre 8 i 28 dies: Només estan disponibles les resolucions horària, diària i setmanal.
  • Entre 28 i 59 dies: Només estan disponibles les resolucions horària, diària, setmanal i mensual.
  • Més de 59 dies: Només estan disponibles les resolucions setmanal i mensual.



Tipus de fonts de dades

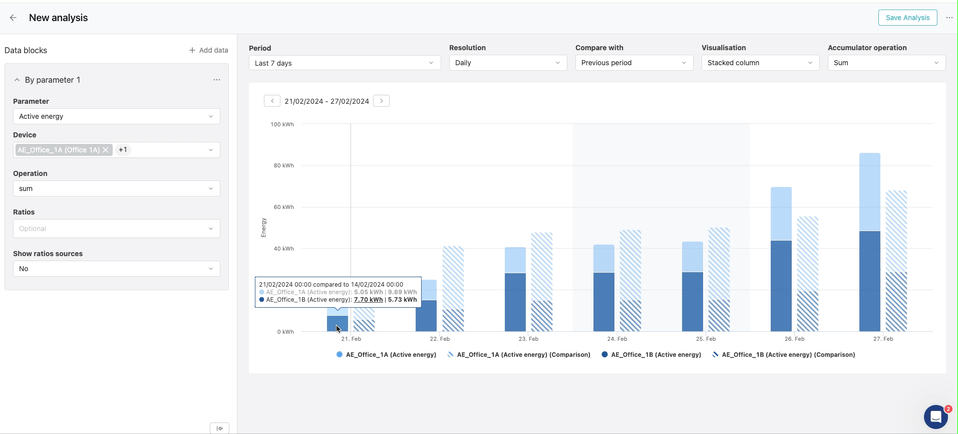

La funcionalitat d'Analytics ofereix tres tipus de fonts de dades: per paràmetre, per dispositiu de referència i per projecte M&V. Pots afegir-les per "blocs" i pots barrejar els tipus de fonts de dades en la mateixa anàlisi.

Opcions per a cada tipus de font de dades:

  • Per paràmetre
      1. Seleccionar el paràmetre.

      2. Seleccionar el/s dispositiu/s.

      3. Seleccionar l'operació.

      4. Seleccionar el ratio (opcional).

      5. Mostrar recursos de ratio (opcional): Sí/No

    • Per dispositiu de referència
      1. Seleccionar la ubicació: Seguir el context.

      2. Seleccionar la categoria del dispositiu de referència.

      3. Seleccionar el tipus de dispositiu de referència.

      4. Seleccionar el paràmetre.

      5. Seleccionar l'operació.

    • Projecte
      1. Seleccionar el projecte M&V.

      2. Seleccionar amb què vols comparar els estalvis (línia de base/referència o objectiu).

      3. Seleccionar el concepte que vols visualitzar: Consum real, Estalvis, Referència de comparació.


Personalitza el teu gràfic

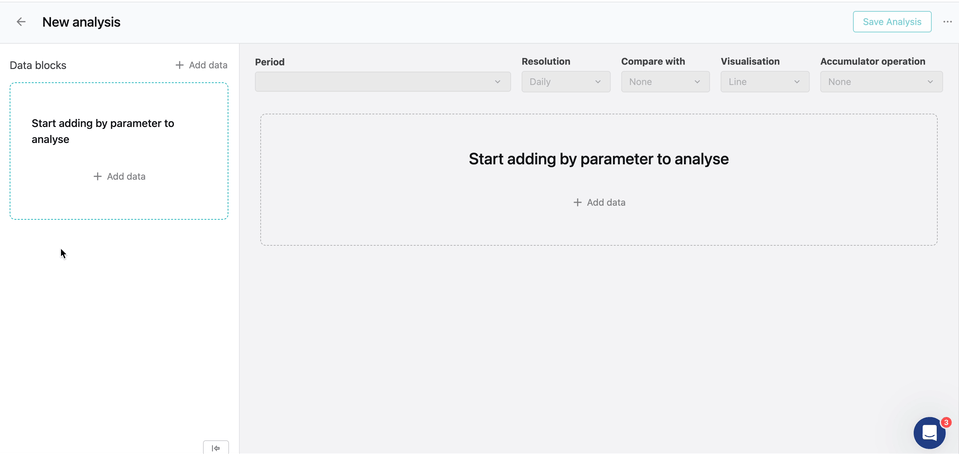

A la teva anàlisi, pots personalitzar la forma en què vols visualitzar les dades seleccionades. A la part superior de la teva anàlisi, veuràs les següents opcions:

1. Període:

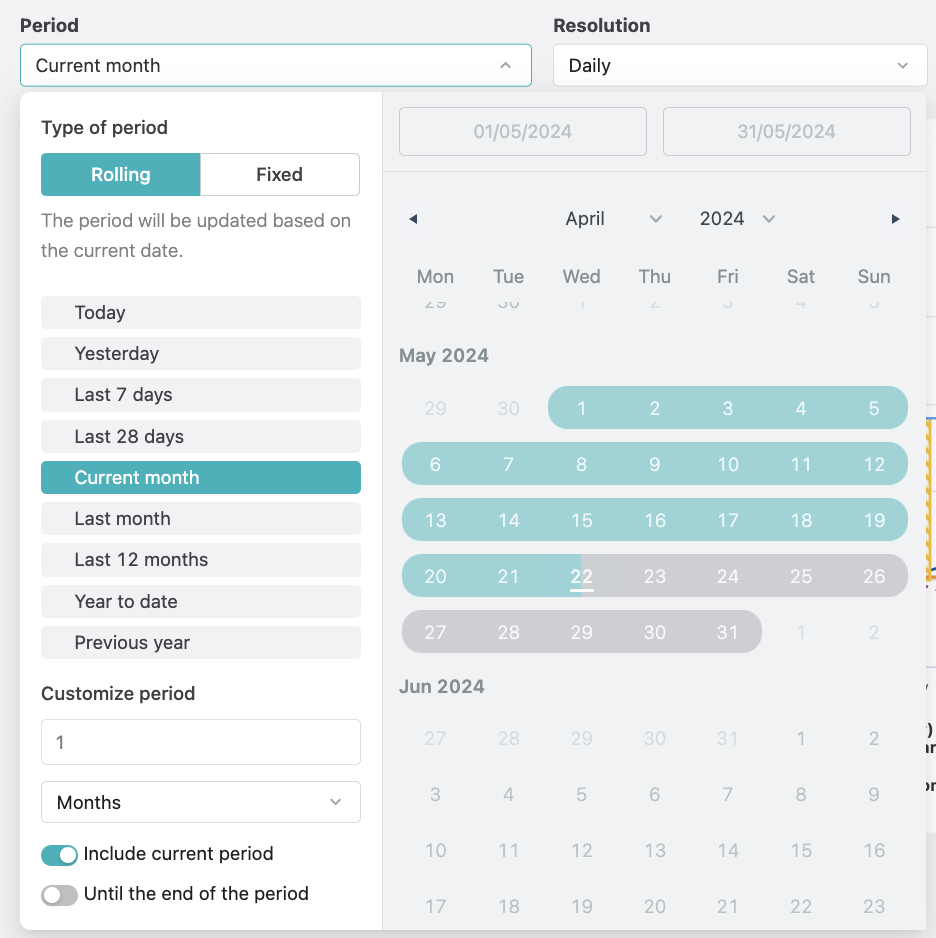

Aquesta pantalla permet diferents possibilitats per triar el període. Pots triar visualitzar un període fix o un període mòbil, basat en la data i hora actuals.

Screenshot 2024-05-22 at 11.50.35.png

Per saber més sobre el seleccionador de període pots llegir aquest article.

2. Resolució:

Aquí pots triar la resolució de les teves dades. Recorda verificar quines resolucions estan disponibles per a un període determinat aquí.

3. Comparació:

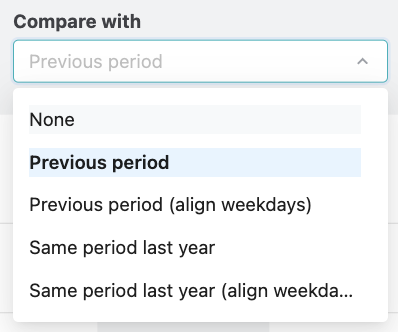

Pots triar comparar les teves dades amb un període anterior o amb el mateix període de l'any passat. Tens l'opció d'"alinear els dies de la setmana" per assegurar-te que la teva comparació tingui en compte els dies de la setmana (per exemple, comparar un dilluns amb un dilluns i un diumenge amb un diumenge).

Screenshot 2024-05-22 at 12.06.50.png

4. Visualització:

Pots triar com vols visualitzar les teves dades, ja que depenent de les fonts de dades seleccionades, pots triar un gràfic de visualització o un altre.

Els tipus de visualització bàsica són:

  • Línia

  • Columna (barres)

  • Columna apilada (barres)

  • Gràfic circular

  • KPI

  • Taula

Els tipus de visualització avançada són:

  • Àrea

  • Àrea apilada

  • Heatmap / Mapa de calor

  • Columnes agregades

  • Gràfic de dispersió

  • Estadístiques

Pots llegir més sobre els diferents tipus de visualització en aquest article.

5. Operació d'acumulació:

Això és opcional, pots triar no utilitzar-la. Però si tries mostrar l'operador d'acumulació, el teu gràfic s'acumularà amb el temps.

En el cas d'utilitzar el gràfic circular o els KPI, aquesta funció canvia el seu nom a operació de reducció, i la funció de suma et permet veure la comparació de totes les dades sumades.

En el cas del mapa de calor (Heatmap), no podem acumular les dades.

Nota: El nombre màxim de sèries de dades que es poden afegir és 100. En el cas d'afegir blocs de dades del projecte M&V, només es pot afegir un.



Opcions de Visualització

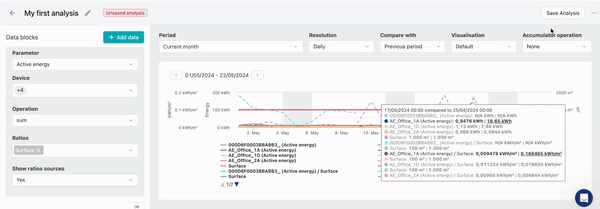

A més de les moltes opcions de visualització esmentades anteriorment, també pots:

  • Passar el cursor sobre el gràfic per veure dades numèriques específiques
  • Arrossegar i deixar anar per apropar un període específic
  • Fer clic al botó per amagar el menú i tenir una imatge més gran del gràfic resultant.


Desar l'anàlisi

A la pantalla d'Analytics, pots:

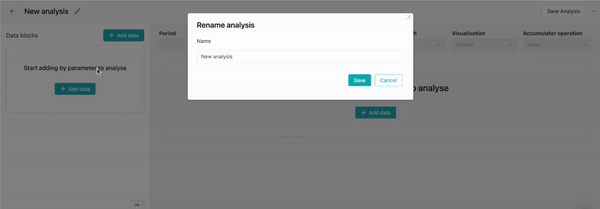

  • Canviar el nom de la teva anàlisi


  • Desar la teva anàlisi

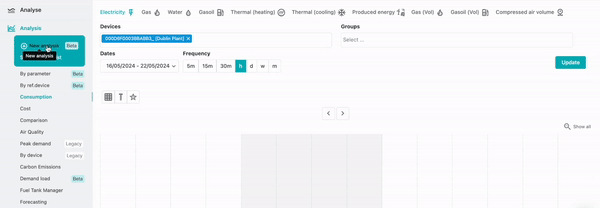

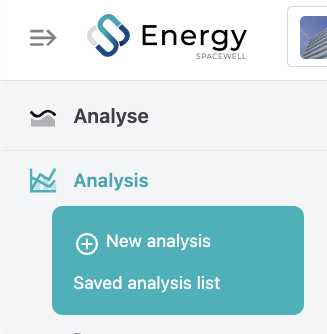

També pots accedir a les teves anàlisis desades prèviament des del menú, fent clic a "Llista d'anàlisis desades".

Screenshot 2024-05-22 at 12.31.06.png

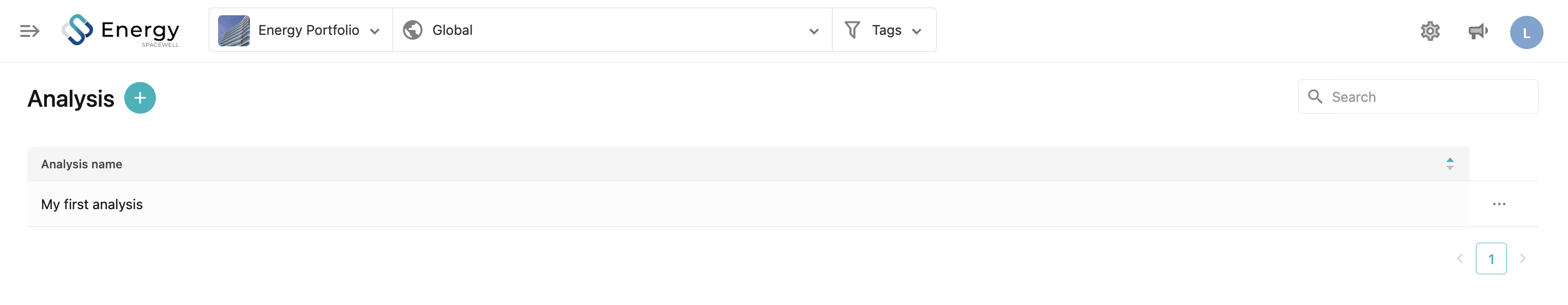

Això et portarà a la següent pantalla:


Enviar a un Dashboard

Pots copiar directament la teva anàlisi a un dashboard.

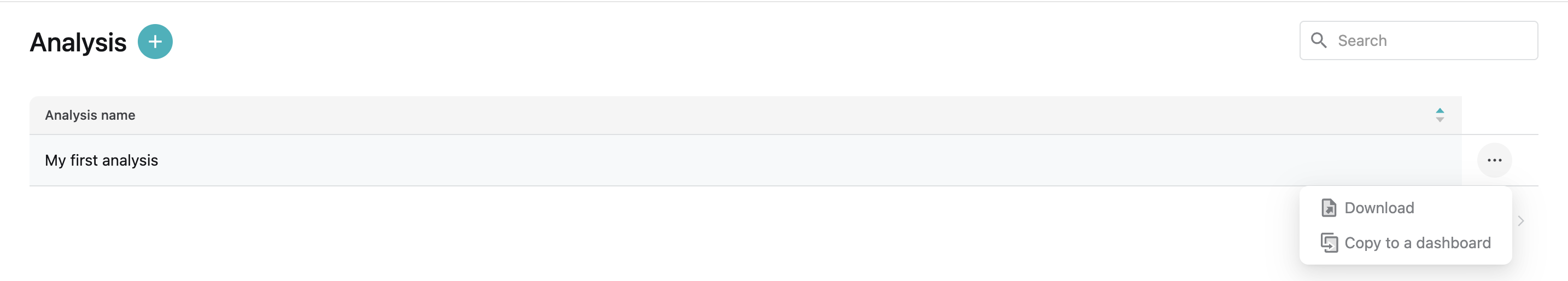

Screenshot 2024-05-22 at 12.40.49.png

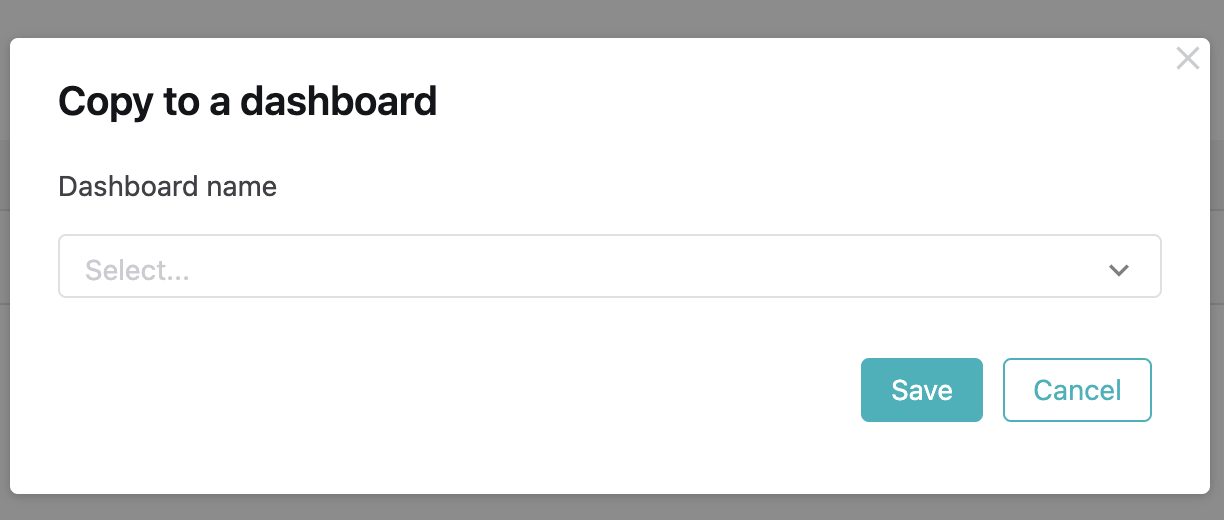

En fer clic a "Copiar a un dashboard", pots seleccionar un dels teus dashboards existents per copiar-hi la teva anàlisi.

Screenshot 2024-05-22 at 12.47.02.png

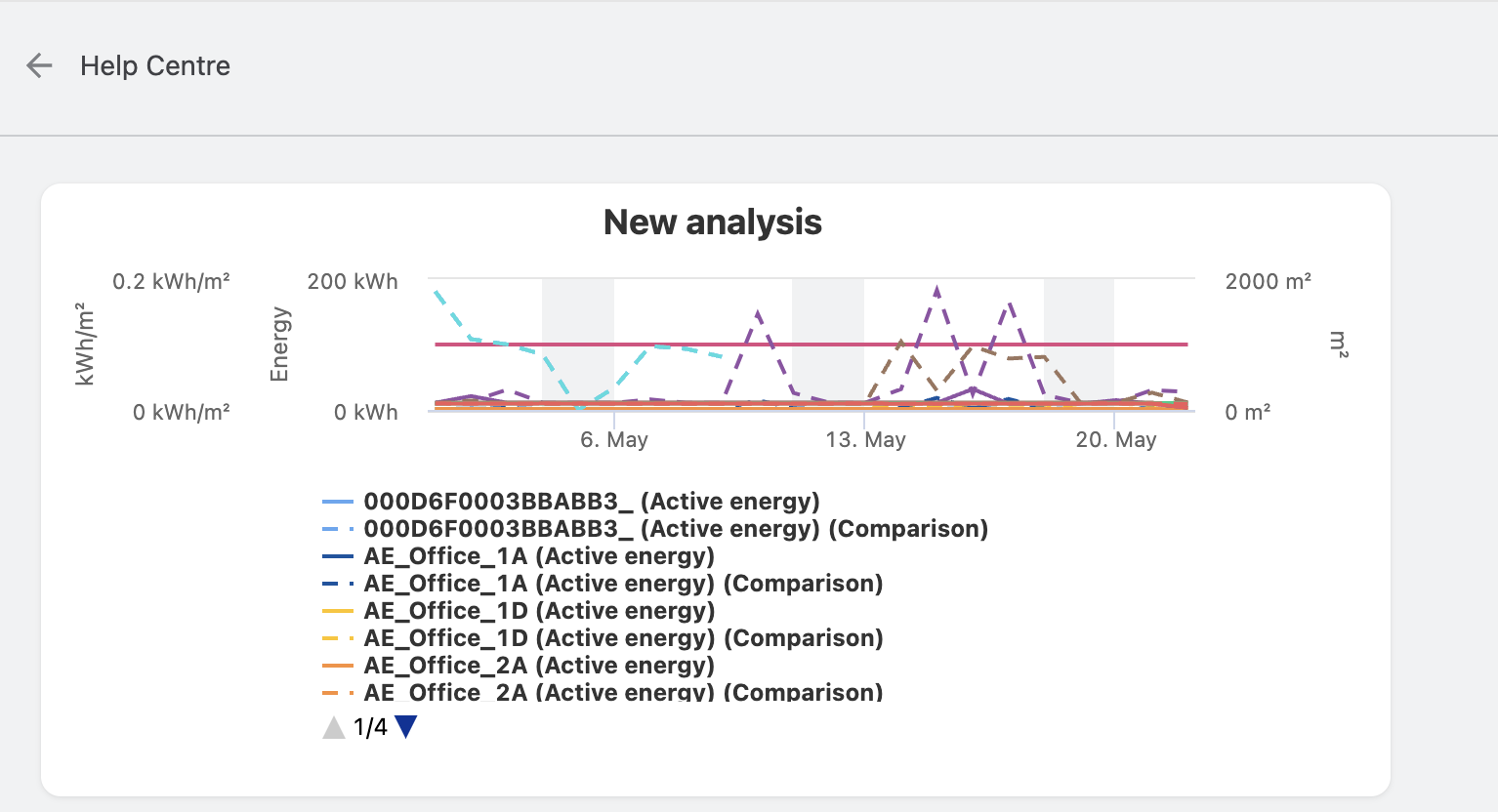

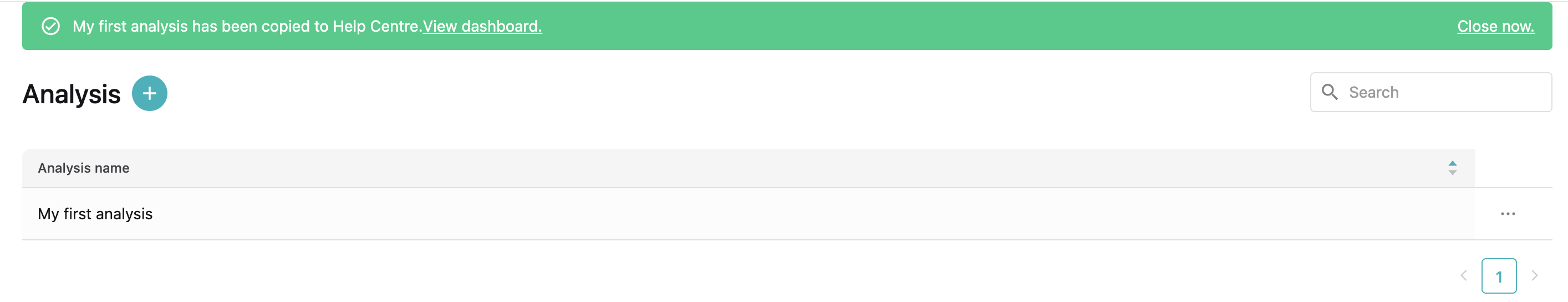

Quan hagis seleccionat el dashboard, el widget s'afegirà automàticament a aquest dashboard. Pots seguir l'enllaç per tornar a visitar el dashboard i reorganitzar el disseny.

Screenshot 2024-05-22 at 12.49.01.png

Screenshot 2024-05-22 at 12.50.00.png



Exportació de dades

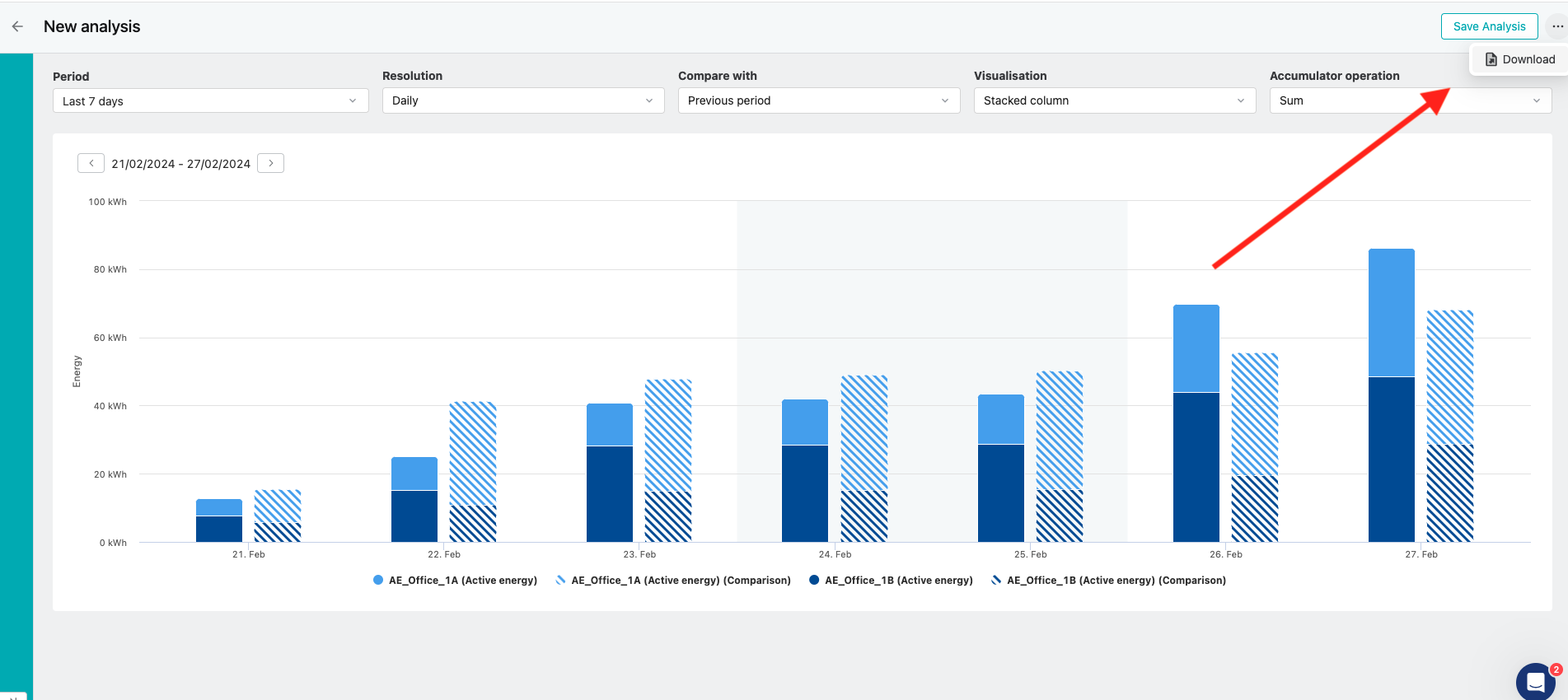

Pots descarregar la teva anàlisi en Excel per obtenir dades en brut. Pots fer-ho directament des de la llista d'anàlisis o des de dins de l'anàlisi.




Feedback

Si vols fer-nos arribar els teus comentaris sobre aquesta funció, ho pots fer amb aquest formulari de "Feedback":

Feedback Form
