En aquest article explicarem l’aplicació de gestió de dipòsits de combustible (Fuel Tank Manager).
La seva estructura serà la següent:
Introducció
L’aplicació Fuel Tank Manager et permet fer un seguiment dels nivells dels teus dipòsits de combustible i calcular-ne el consum. Aquesta aplicació està disponible al Mercat d’Aplicacions i la seva pantalla principal es troba a la secció Configuració.
Nomenclatura
Per utilitzar aquesta aplicació, és important conèixer primer els diferents tipus de dipòsits i de combustibles disponibles:
Tipus de dipòsit
Un dipòsit és un espai on s’emmagatzema combustible. Pot tenir diferents geometries i, en funció del tipus, caldrà introduir unes dades concretes a la plataforma:
Cilíndric: cal introduir el diàmetre (cm) i la capacitat (L) del dipòsit.
Paral·lelepipèdic: s’han de completar els camps alçada (cm), amplada (cm) i longitud (cm).
Genèric: si la geometria del dipòsit no correspon a cap de les anteriors, pots utilitzar el tipus genèric, on no és necessari introduir dimensions.
Tipus de combustible
El tipus de combustible és un material amb propietats específiques. La plataforma accepta els següents tipus:
Dièsel (432): combustible fòssil líquid. La seva unitat de mesura és L, amb un coeficient ρ = 1 kg/L.
Fuel-oil pesant (509): combustible fòssil líquid. La seva unitat de mesura és kg, amb un coeficient ρ = 0,919 kg/L.
Pellets (468): biocombustible sòlid. La seva unitat de mesura és kg, amb un coeficient ρ = 0,650 kg/L.
Estenalles de fusta (469): biocombustible sòlid. La seva unitat de mesura és m³, amb un coeficient ρ = 0,001 kg/L.
Requisits
Per poder instal·lar i utilitzar aquesta aplicació, cal tenir permisos de Superadministrador o Administrador i tenir l’aplicació descarregada en un compte actiu.
Com funciona?
Un cop descarregada l’aplicació, apareixerà una nova secció dins de Configuració del compte, com es mostra a la següent captura de pantalla.
A continuació, segueix aquests passos:

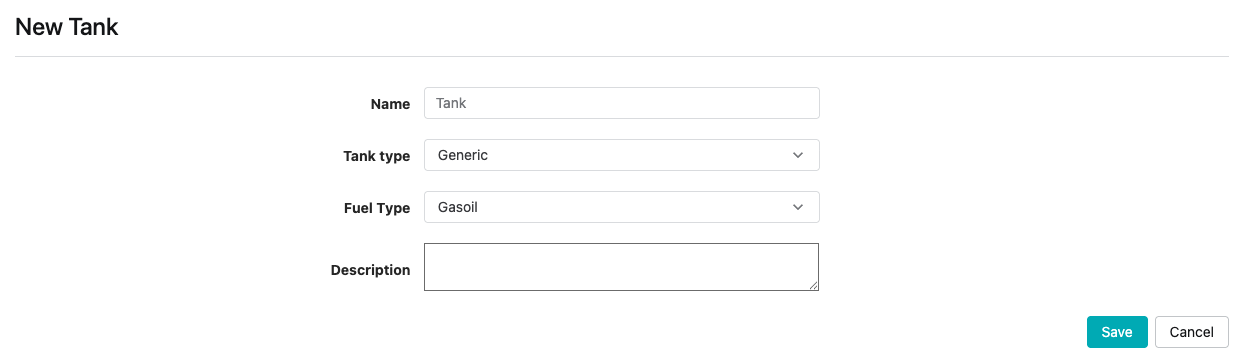

Per crear un nou dipòsit. Fes clic a Nou Dipòsit i omple el nom (aquest serà el nom del dispositiu creat), el tipus de dipòsit i el tipus de combustible. Segons el tipus de dipòsit, també caldrà introduir-ne les dimensions. Després, fes clic a Desar.

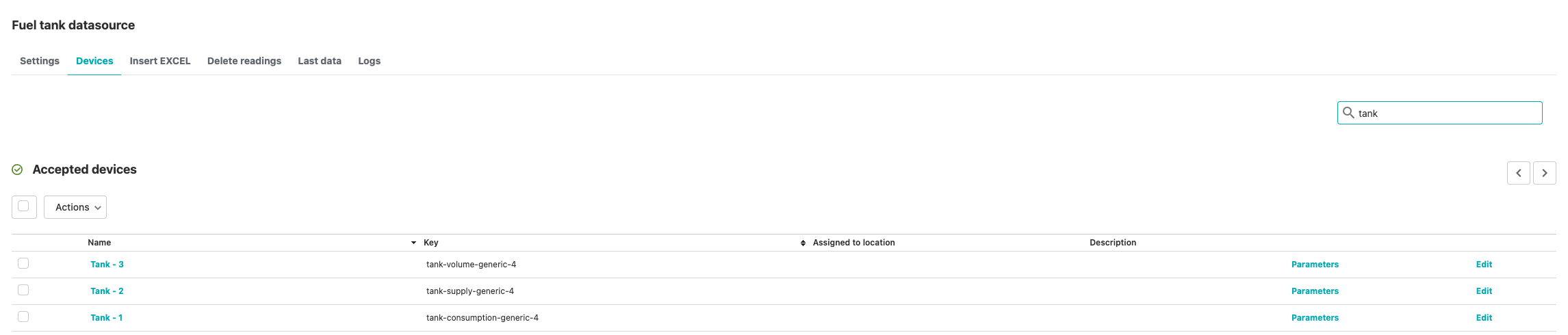

En fer-ho, es crearà automàticament una nova font de dades anomenada fuel-tank-datasource-1234 amb tres dispositius:
Dipòsit - 1: emmagatzema l’altura del combustible i les dades de consum.
Dipòsit - 2: emmagatzema les dades de subministrament i l’altura de l’aigua.
Dipòsit - 3: emmagatzema la quantitat total de combustible al dipòsit (valor calculat com s’explica més endavant).
En total, necessitaràs dos paràmetres per als dispositius 1 i 2, i un per al dispositiu 3.
NOTA: els dispositius s’accepten automàticament.Col·loca els dispositius en una ubicació per poder-ne visualitzar les dades.
Ja has creat el teu dipòsit. Ara veurem les opcions disponibles per enviar dades.
Començar a enviar dades
Es poden enviar dades a la plataforma mitjançant tres formats diferents:
Recorda que, depenent del tipus de combustible, l’ID del paràmetre variarà.
Manualment

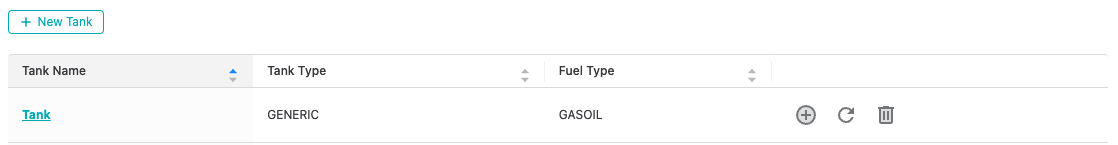

Des de la secció Configuració, dins l’aplicació Fuel Tank Manager, veuràs tots els dipòsits creats. A l’esquerra de cada dipòsit hi apareixen tres icones: un signe més, una fletxa circular i una paperera.
La paperera serveix per eliminar el dipòsit (i tots els dispositius associats).
La fletxa circular permet recalcular els valors del volum de combustible si s’han modificat les dades.
El signe més permet inserir nous valors al dipòsit amb una interfície senzilla i intuïtiva.

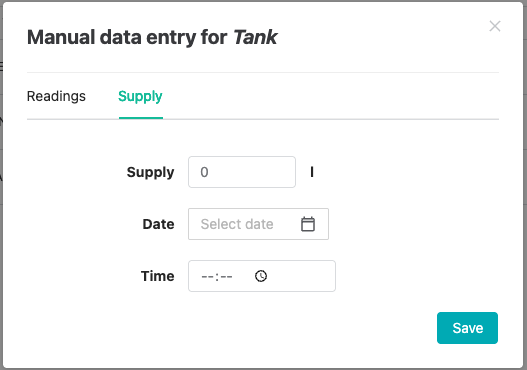

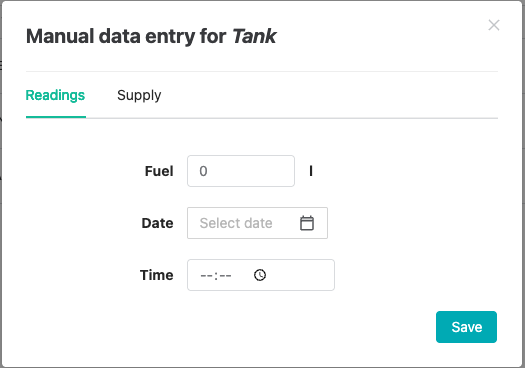

En seleccionar el signe més, apareixerà una finestra emergent:
Com es pot veure, hi ha dos tipus de dades: lectures (Readings) i subministrament (Supply). Segons el tipus de combustible i el dipòsit seleccionat, caldrà introduir dades diferents. L’exemple anterior correspon a un dipòsit Genèric amb Gasoil.
Els valors de lectures corresponen al combustible consumit. En els dipòsits Cilíndrics i Paral·lelepipèdics, cal introduir l’alçada total i l’alçada de l’aigua. La plataforma calcula el consum automàticament.
Per als valors de subministrament, cal indicar la quantitat de combustible afegida al dipòsit; la unitat utilitzada dependrà del tipus de combustible.
Via API
L’enviament de lectures mitjançant aquesta opció s’explica en aquest article.
Via Excel
L’enviament de lectures mitjançant aquesta opció s’explica en aquest article.
Com es calcula el consum?
Per entendre com es calculen els valors, primer cal explicar el concepte d’alçades del dipòsit. En introduir dades, s’especifica l’alçada del combustible i l’alçada de l’aigua. És fonamental tenir en compte l’aigua, ja que pot afectar directament l’eficiència del sistema, el consum i els subministraments de combustible.

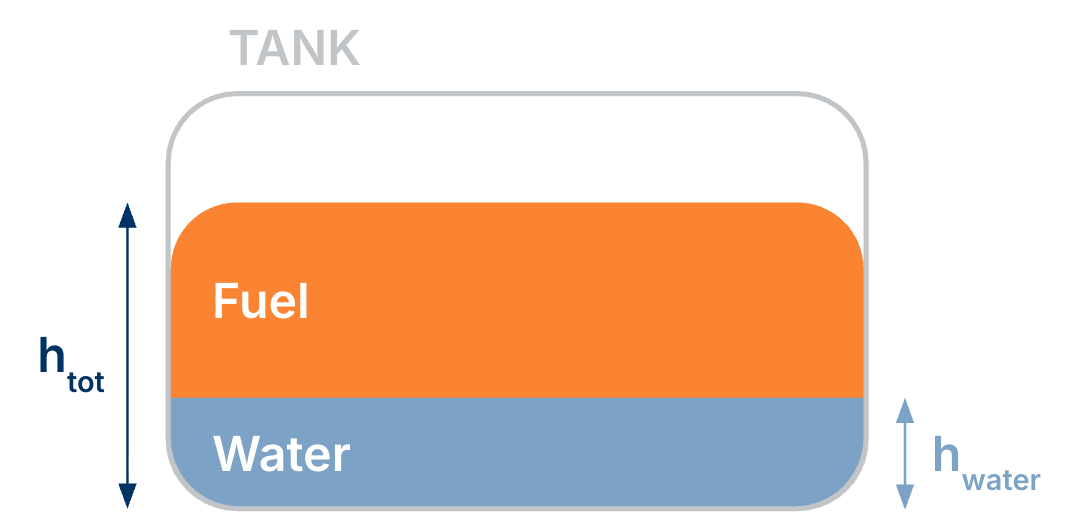

Com que la densitat de l’aigua és més gran que la de qualsevol combustible, aquesta sempre es troba al fons del dipòsit, i el combustible queda a la part superior, com es mostra a la següent il·lustració:
L’aplicació tradueix automàticament les alçades a les unitats corresponents segons el tipus de combustible, però el procediment és el mateix en tots els casos. Els paràmetres utilitzats depenen del tipus de dipòsit.
Dipòsit cilíndric
Si considerem que r és el radi del dipòsit (D/2), i c1 és la capacitat del dipòsit/π, el volum de combustible es calcula mitjançant la següent fórmula:
Dipòsit paral·lelepipèdic
Per a un dipòsit d’aquest tipus, la fórmula emprada és la següent:
Visualització

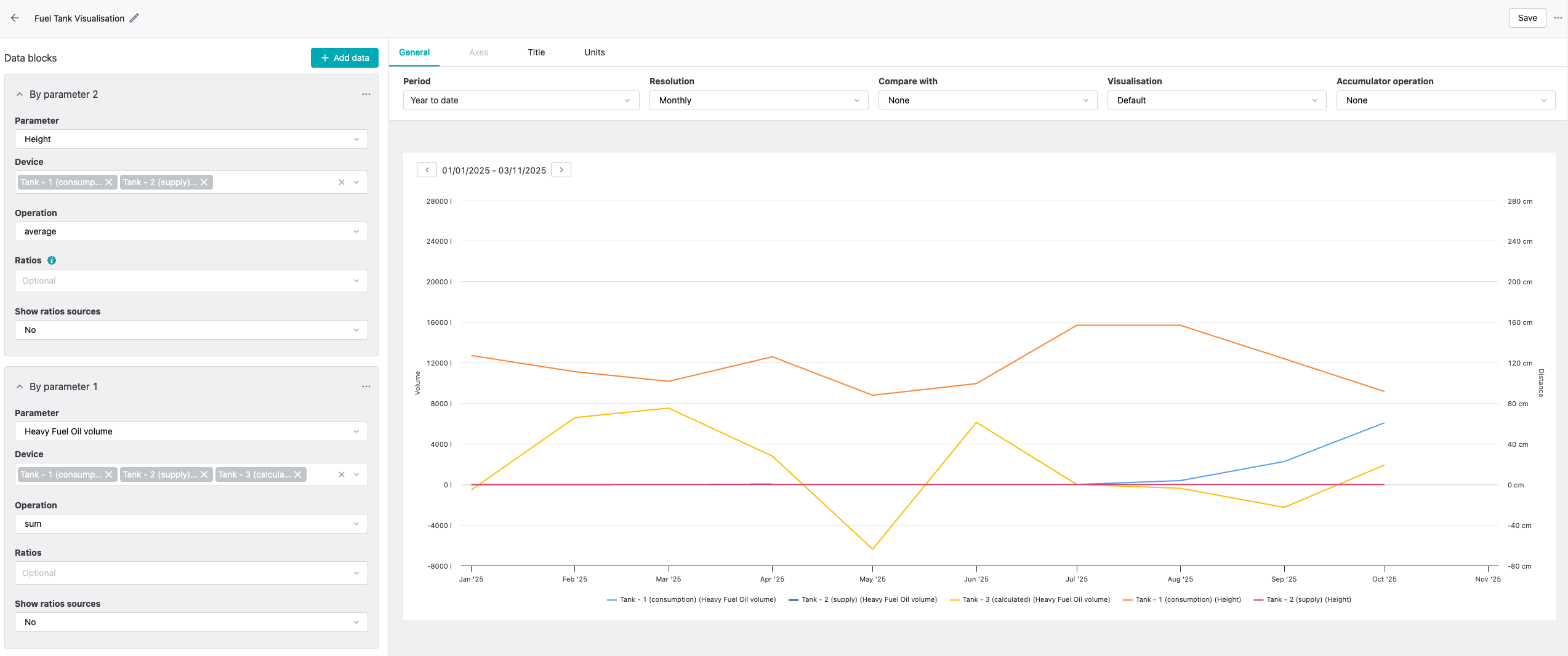

Per visualitzar l’evolució del consum i del nivell del dipòsit, pots utilitzar la funció Nou Anàlisi, seleccionant els paràmetres i dispositius desitjats. Per facilitar-ne la identificació, pots canviar el nom dels dispositius després d’haver creat el dipòsit, com es mostra a l’exemple següent.
A tenir en compte
- El període màxim per a una acció de recàlcul és de tres mesos.
- Aquesta aplicació és una nova versió del Fuel Tank Manager, que anteriorment tenia la seva pantalla principal a Anàlisi. Ara la pantalla principal es troba a Configuració.
- L’aplicació permet carregar lectures relatives anteriors als subministraments, fet que pot produir valors negatius de consum. En aquests casos, pot ser necessari executar un recàlcul.
