M&V-Gruppen-Widget

Folgen

In diesem Artikel erfahren Sie, wie das M&V-Gruppen-Widget funktioniert. Die Themen werden folgende sein:

Einführung

Dieses Widget zeigt die Diagramme der zuvor definierten Mess- und Verifizierungsgruppen an, so daß sie über die Dashboards leicht zugänglich sind.



Screenshot 2023-11-10 at 14.48.48.png.   Screenshot 2023-11-10 at 14.48.55.png



Auflösung und verfügbare Zeiträume

  • Die verfügbaren Intervalle in diesem Widget sind täglich, wöchentlich und monatlich
  • Der Zeitraum wird in der M&V-Gruppe selbst definiert, so dass je nach ausgewählter Gruppe der eine oder andere Zeitraum erscheint.

Anforderungen

  • Einrichtung einer M&V-Gruppe, die voll funktionsfähig ist. Wenn Sie eine der Gruppen auswählen, werden automatisch die folgenden Variablen gefiltert, die für jede Gruppe ausgewählt werden können:

Sie können das Konzept des Realverbrauchs und der Einsparungen (%) in der gleichen Gruppe wählen, um beide Diagrammarten in dem Widget anzuzeigen:


Konfiguration

Um dieses Widget zu konfigurieren, müssen Sie zunächst ein Dashboard erstellen.

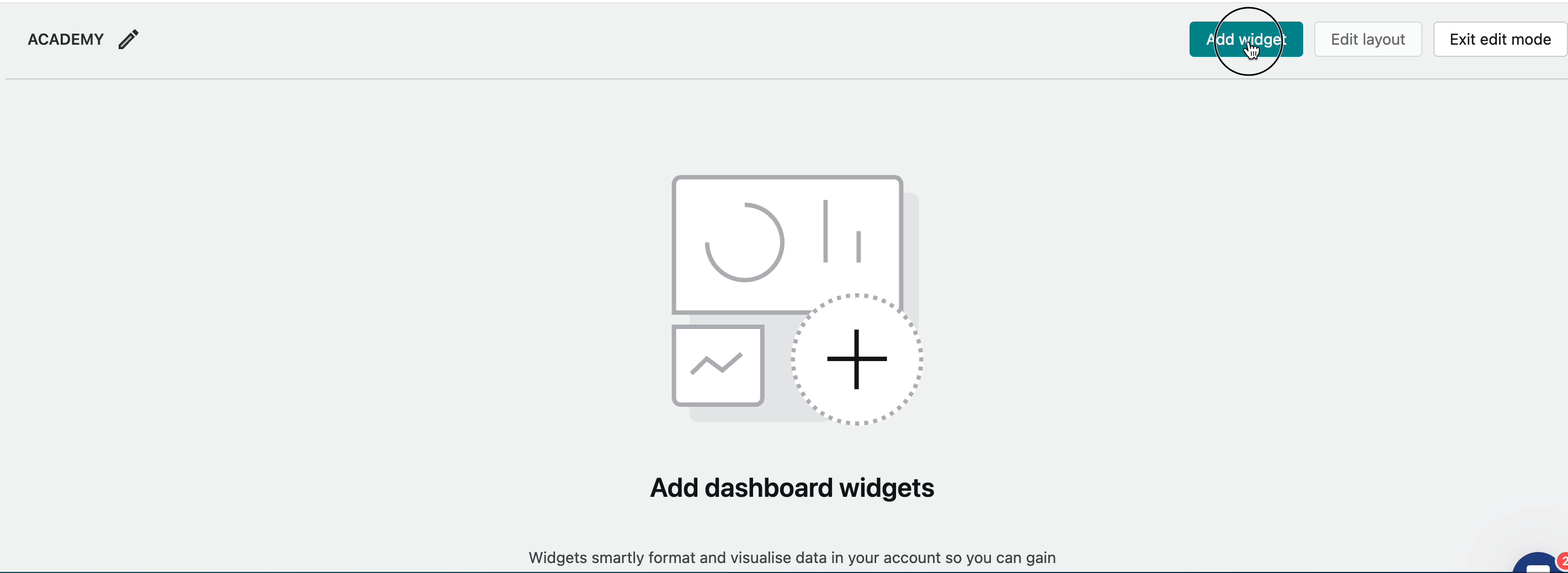

1. Gehen Sie zum Dashboard und klicken Sie auf „Widget hinzufügen“.
2. Wählen Sie im nächsten Bildschirm die Datenquelle M&V-Gruppe aus und wählen Sie im Widget-Typ zwischen Balkendiagramm oder Einzel-KPI.
3. Wählen Sie in der Widget-Konfiguration die Gruppe aus, die Sie analysieren möchten.
4. Wählen Sie das Konzept aus, je nachdem, ob Sie den tatsächlichen Verbrauch des in der Gruppe definierten Parameters oder die Einsparungen anzeigen lassen möchten.
5. Wählen Sie die Art der Daten-Kumulierung aus.
6. Wählen Sie den Vergleich aus, der durchgeführt werden soll, um die Referenz-, Ziel- oder sekundäre Zielbasislinie zu visualisieren.
7. Wählen Sie eine der Maßeinheiten in der Gruppe aus, falls Sie als Konzept den realen Verbrauch gewählt haben.
8. Wählen Sie das Intervall aus dessen Daten angezeigt werden sollen: täglich, wöchentlich oder monatlich.

Das Widget ist fertig und wird Ihrem Dashboard hinzugefügt, wenn Sie es speichern!

HINWEIS: Denken Sie daran, dass Sie die Ergebnisse über den Link Dashboards teilen können. Auf diesen Link kann von überall aus zugegriffen werden, ohne dass eine Anmeldung bei der Plattform erforderlich ist.



Widget-Details

Das Widget zeigt Folgendes an:

  • Auf der vertikalen Achse das ausgewählte Konzept und die Maßeinheiten.
  • Auf der horizontalen Achse der Zeitraum, der in der Konfiguration der ausgewählten M&V-Gruppe ausgewählt wurde.
  • Das Intervall der Daten richtet sich nach dem zuvor ausgewähltem.
  • Das Diagramm zeigt zum einen den tatsächlichen Parameterwert für den Zeitraum in Balken und zum anderen die ausgewählte Referenzlinie an.
  • Wenn Sie mit der Maus über die Balken fahren, können Sie die realen Werte für jeden Balken sehen. Die Balken erscheinen je nach Vergleich mit der Referenz oder dem Ziel in Rot, Gelb oder Grün.
  • Wie in anderen Balkendiagrammen können Sie auch hier bestimmte Zeiträume vergrößern.

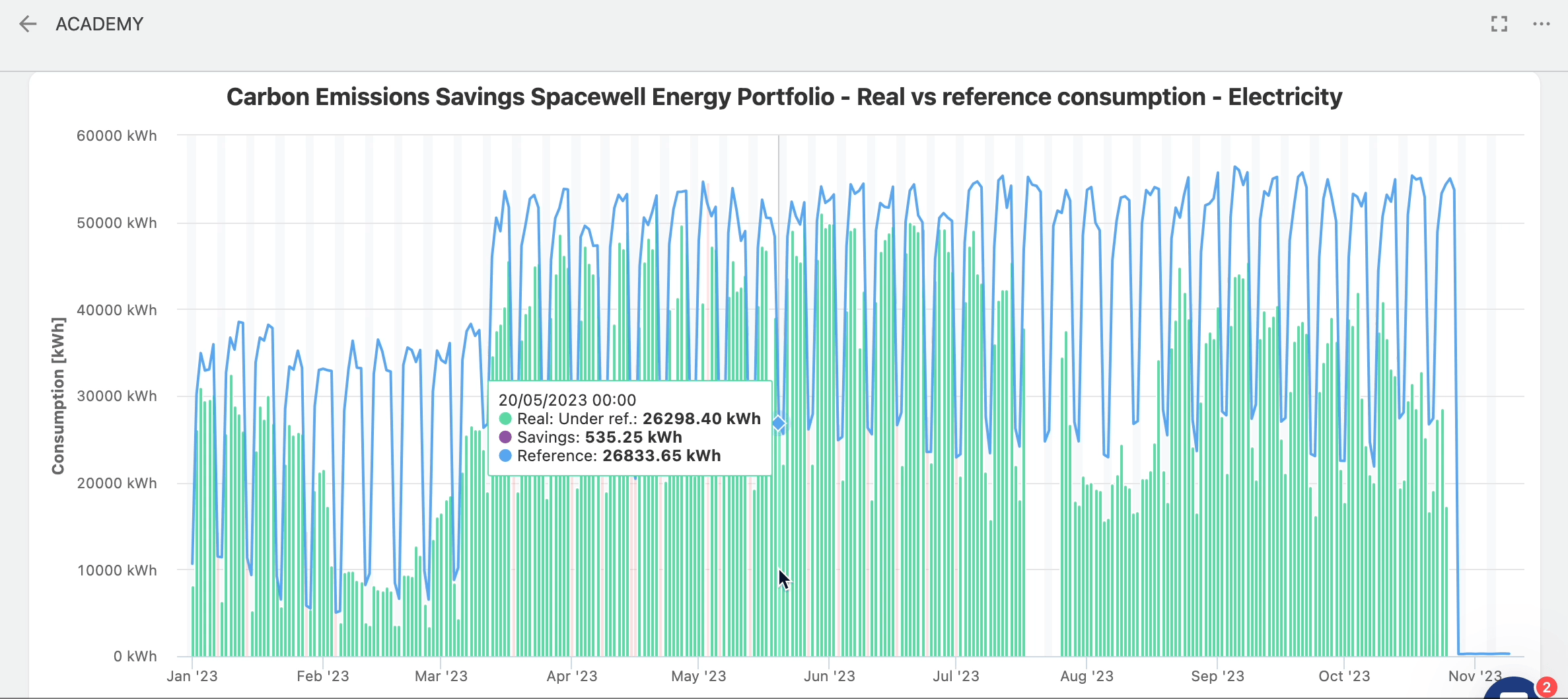

MVgroups ex.gif
Beispiel: Monitoring des Stromverbrauchs für 2023.
