En este artículo, aprenderás a utilizar el módulo Microgrid de Analytics en la plataforma de gestión energética. También, al final de este artículo encontrarás una muestra de datos para que puedas probar este módulo si no dispones de datos.

Contenidos:

• Introducción
• Nomenclatura
• Configuración
• Requerimientos
• Cálculos
• Visualización
• Muestra

Introducción

En este artículo aprenderás a utilizar el módulo Microgrid, integrada en la plataforma de gestión energética y disponible en el módulo Analytics. Estas son sus características principales:

• Configuración del sistema: Utiliza dispositivos de referencia, ya sea de forma manual o por in bulk.
• Crea análisis personalizados: Utiliza el módulo Microgrid para comparar varios parámetros y dispositivos.
• Comparte dashboards: Comparte dashboards con clientes finales, tanto en ordenador como en dispositivos móviles.
• Cálculos automáticos: Calcula automáticamente componentes e indicadores de Microgrid, como autosuficiencia y autoconsumo.
• Gestión centralizada: Gestiona todas tus instalaciones en una única plataforma, integrada con Huawei FusionSolar SmartLogger y Sungrow COM100, con opciones API para integraciones personalizadas.

Nomenclatura

En primer lugar, es necesario explicar la nomenclatura utilizada en este módulo, que se puede dividir en componentes e indicadores:

Componentes

• Importación: Electricidad importada de la red [kWh].
• Exportación: Electricidad exportada a la red [kWh].
• Producción: Electricidad producida en el lugar (solar, eólica, ...) [kWh].
• Consumo: Electricidad consumida en el lugar [kWh].
• Carga de almacenamiento: Electricidad guardada en baterías [kWh].
• Descarga de almacenamiento: Electricidad consumida de las baterías [kWh].

Indicadores

• Autoconsumo: Parte de la producción que no se exporta a la red [kWh].
• Ratio autoconsumo: Porcentaje de producción que se consume en la ubicación [%].
• Autosuficiencia: Parte del consumo que no proviene de la red [kWh].
• Ratio autosuficiencia: Porcentaje del consumo que proviene de la producción [%].

Configuración

La configuración de este módulo se realiza desde dispositivos de referencia. Primero, es necesario verificar si el siguiente tipo de referencia es aceptado en preferencias:

• En Electricidad:
  • General
  • Consumo total
  • Carga de energía almacenada (solo si estás usando baterías)
  • Descarga de energía almacenada (solo si estás usando baterías)
• En Electricidad Producida:
  • Exportación
  • Producción

Cada uno de estos medidores de referencia se relaciona con un componente de la Microgrid:

Componente de Microgrid	En la estructura actual de dispositivos de referencia
	Fuente de energía	Dispositivo de referencia	Parámetro
Importación	Electricidad	General	402
Exportación	Electricidad producida	Exportación	452
Producción	Electricidad producida	Producción *	452
Consumo	Electricidad	Consumo total	402
Carga de energía almacenada	Electricidad	Carga de energía almacenada	402
Descarga de energía almacenada	Electricidad	Descarga de energía almacenada	452

*¡Cuidado! Escoger fotovoltaica es un error muy común.

Requerimientos

Para usar Microgrid, es necesario cumplir con los siguientes requisitos de configuración por ubicación:

• Si la instalación no tiene baterías:
  • Requiere configuración de 3 de 4: Importada / Producida / Importada / Producida.
• Si la instalación tiene baterías:
  • Requiere configuración de 5 de 6: Importada / Producida / Descarga / Importada / Producida / Carga.

Cálculos

Componentes

Como se indica en los requerimientos, no es necesario haber definido todos los componentes. Los cálculos de los componentes se realizan de la siguiente manera:

• Si la instalación no tiene baterías:

  • Necesitas configurar al menos 3 componentes de 4 de: Importación / Producción / Exportación / Consumo→ El 4º componente se calculará automáticamente según la fórmula: Importación + Producción = Exportación + Consumo
    • Si el resultado es < 0 → hay falta de datos.
  • Si los 4 componentes están configurados, no se realizará ningún cálculo, y las lecturas de los dispositivos son las presentadas en la característica Microgrid.
• Si la instalación tiene baterías:

  • Necesitas configurar al menos 5 componentes de 6 de: Importación / Producción / Exportación / Consumo / Carga de energía almacenada / Descarga de energía almacenada → El 6º componente se calculará automáticamente según la fórmula:


    Importación + Producción + Carga de energía almacenada = Exportación + Consumo + Descarga de energía almacenada

    • Si el resultado es < 0 → hay falta de datos.

  • Si los 6 componentes están configurados, no se realizará ningún cálculo, y las lecturas de los dispositivos son las presentadas en la característica Microgrid.

Indicadores

Además de calcular los componentes restantes de Microgrid, este módulo también calcula automáticamente los siguientes indicadores:

• Autoconsumo
  • Autoconsumo = Producido - Exportado
    • Si el resultado es < 0 → 0
• Autosuficiencia
  • Autosuficiencia = Consumido - Importado
    • Si el resultado es < 0 → 0
• Ratio autoconsumo
  • Ratio autoconsumo = (Producido - Exportado) / Producido x 100
    • Si el resultado es < 0 → hay falta de datos
    • Si Producido = 0 → hay falta de datos
• Ratio autosuficiencia
  • Ratio autosuficiencia = (Consumido - Importado) / Consumido x 100
    • Si el resultado es < 0 → hay falta de datos
    • Si Consumido = 0 → hay falta de datos

Visualización

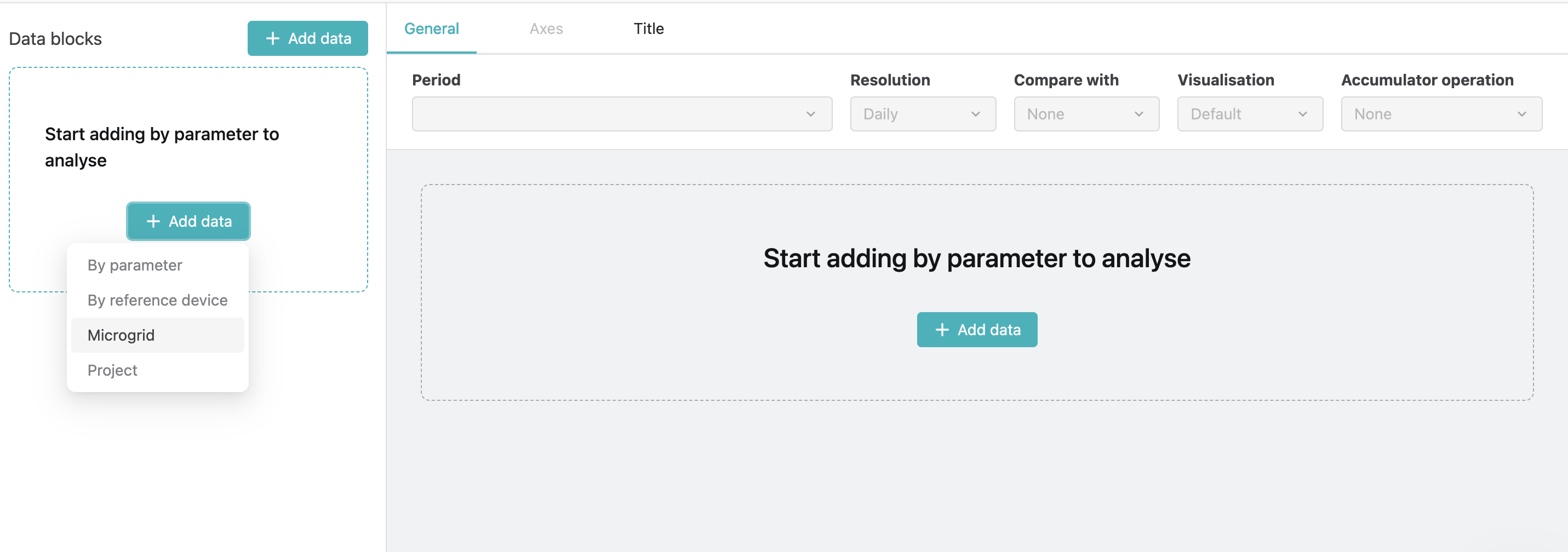

Para visualizar los resultados, puedes usar la pantalla de Analytics añadiendo el bloque de datos "Microgrid".

También recuerda que, como con cualquier análisis hecho con Analytics, puedes copiar directamente tu análisis de Microgrid a un Dashboard.

Opciones de visualización

Las siguientes opciones de visualización están disponibles:

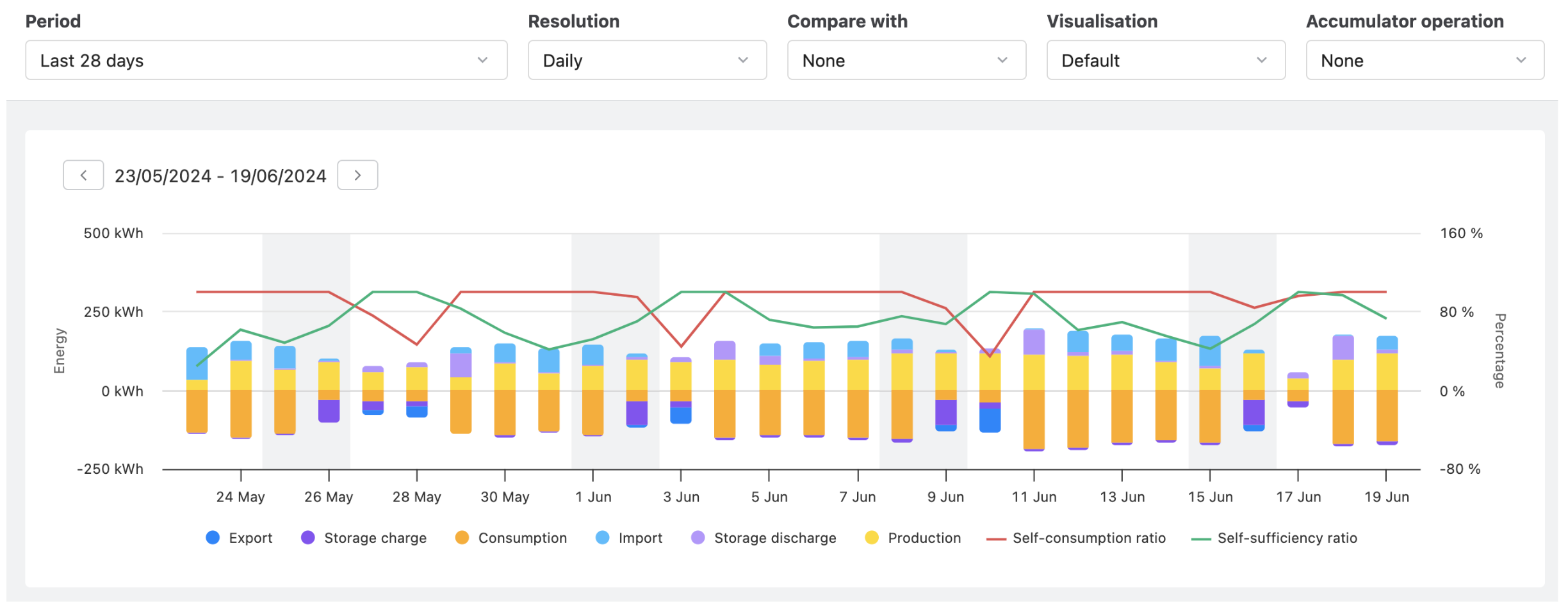

• Por defecto
• Línea
• Columna
• Áreas apiladas
• Columnas apiladas
• Mapa de calor *
• Scatter plot *
• Circular
• KPI *
• Columnas agregadas
• Tablas

* Estas opciones están disponibles solo para una serie de tiempo

Es importante mencionar que las opciones de Por defecto y Áreas apiladas tienen una visualización diferente dependiendo de si se selecciona un componente o un indicador.

• Por defecto
  • Componentes in barras apilada
  • Indicadores en líneas no apiladas

• Áreas apiladas
  • Componentes en áreas apiladas
  • Indicadores en líneas no apiladas

Para todas las otras opciones de visualización, tanto los Componentes como los Indicadores se muestran de la misma manera.

Sugerencias de gráficos

Aquí puedes encontrar algunos ejemplos de gráficos que se pueden obtener usando la herramienta Microgrid.

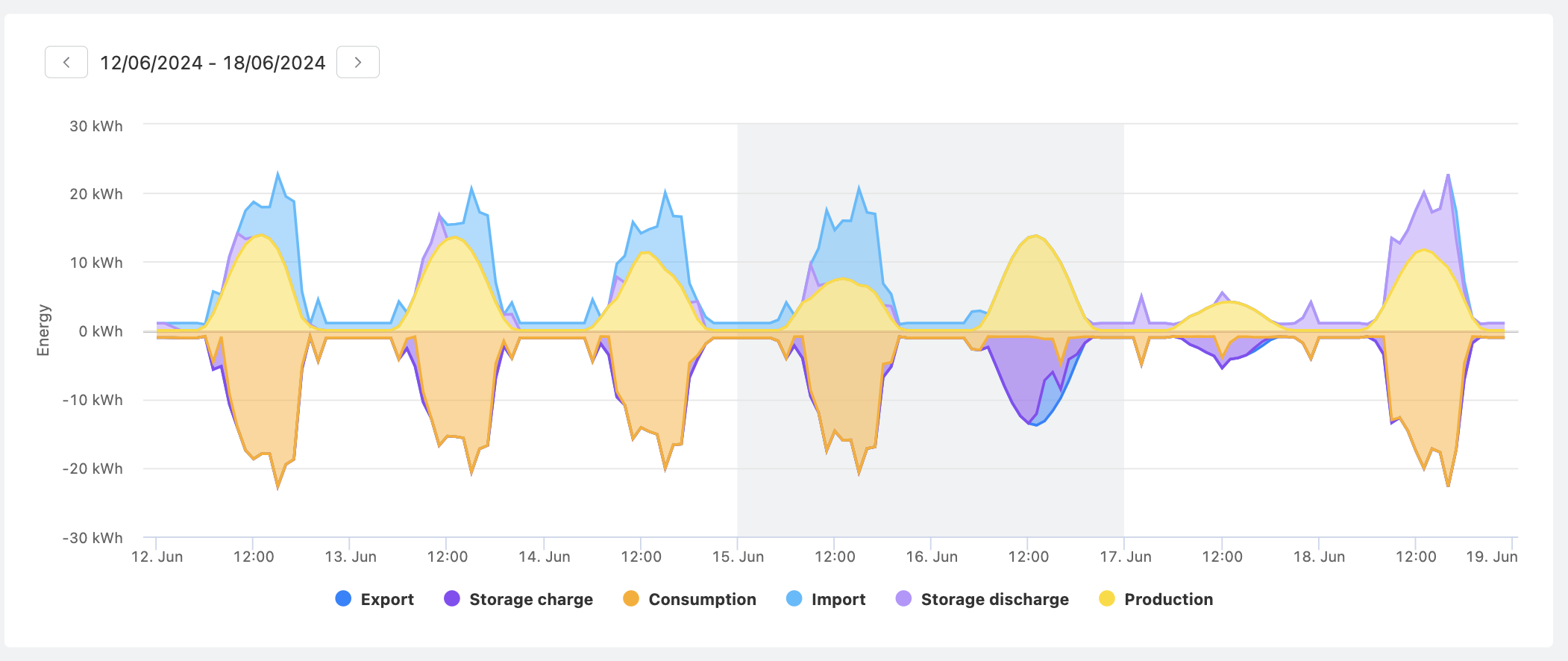

• Análisis semanal

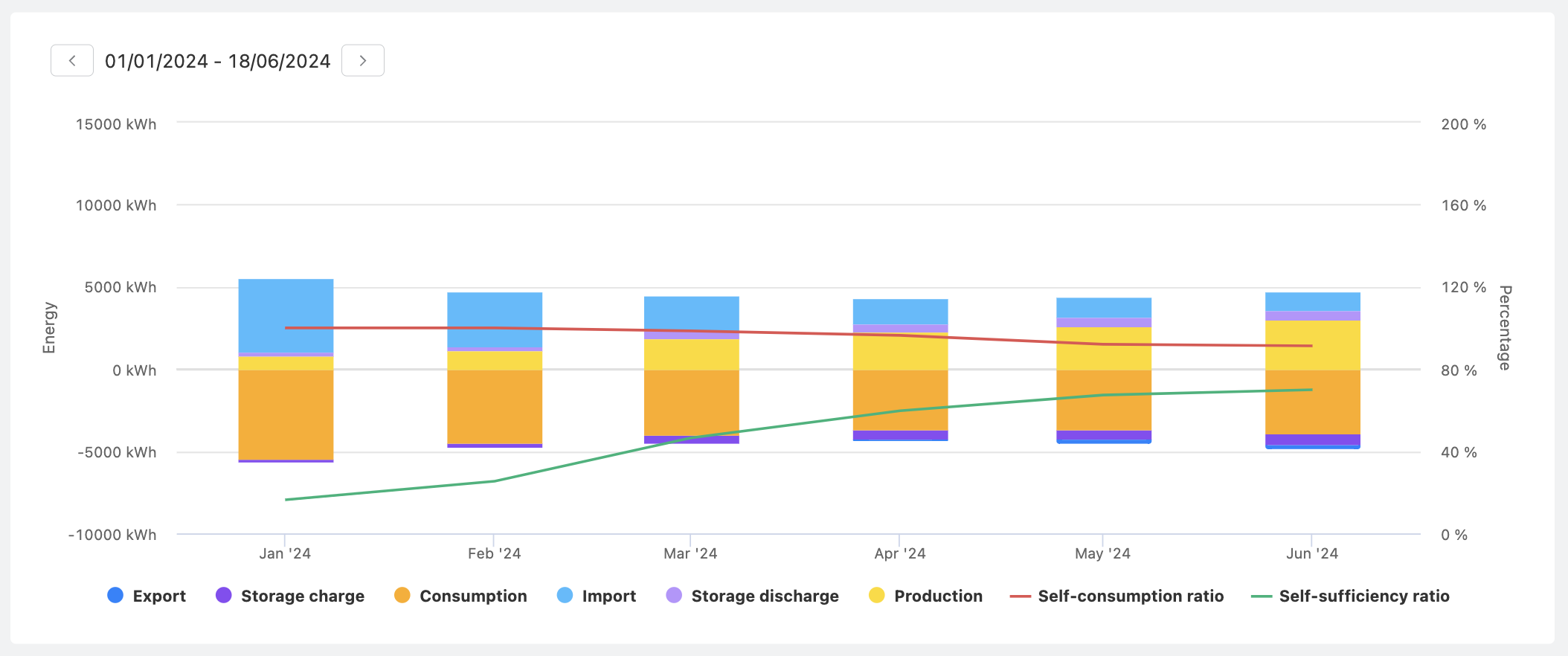

• Visión anual

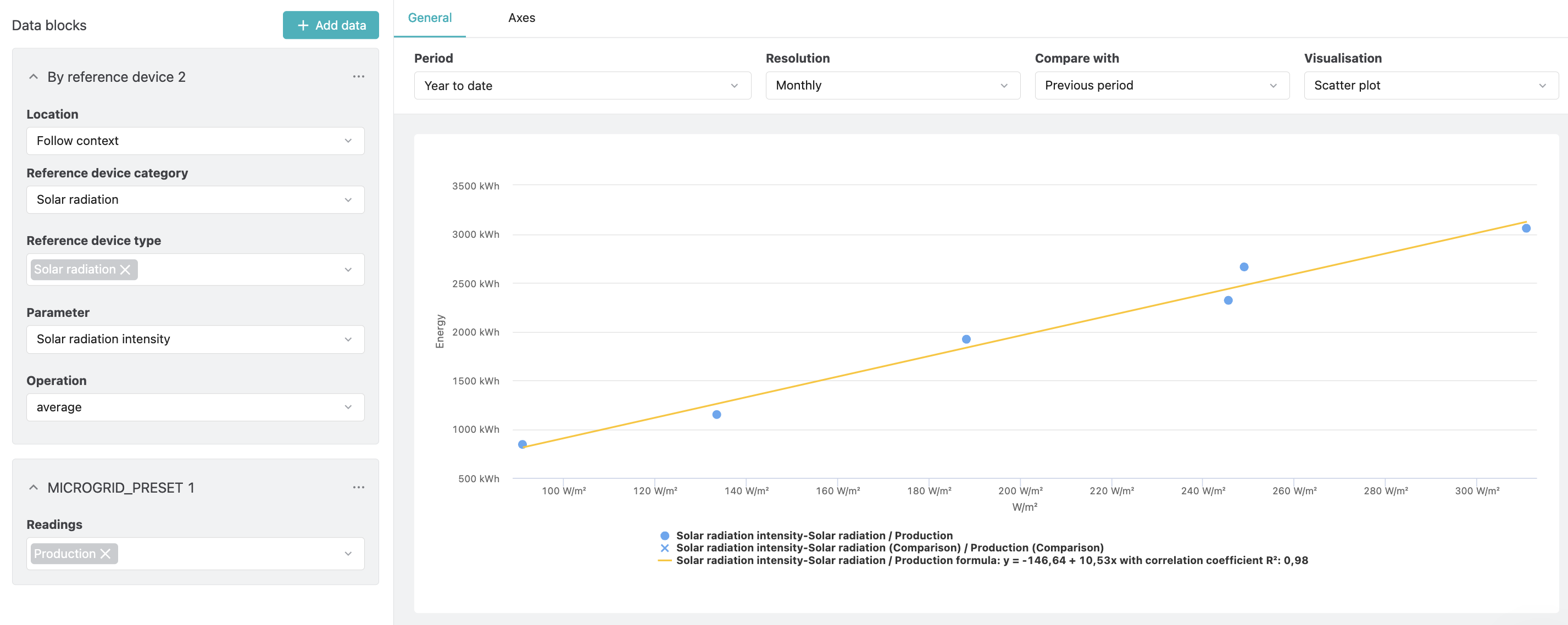

• Gráfico de dispersión de Producción vs. Radiación Solar

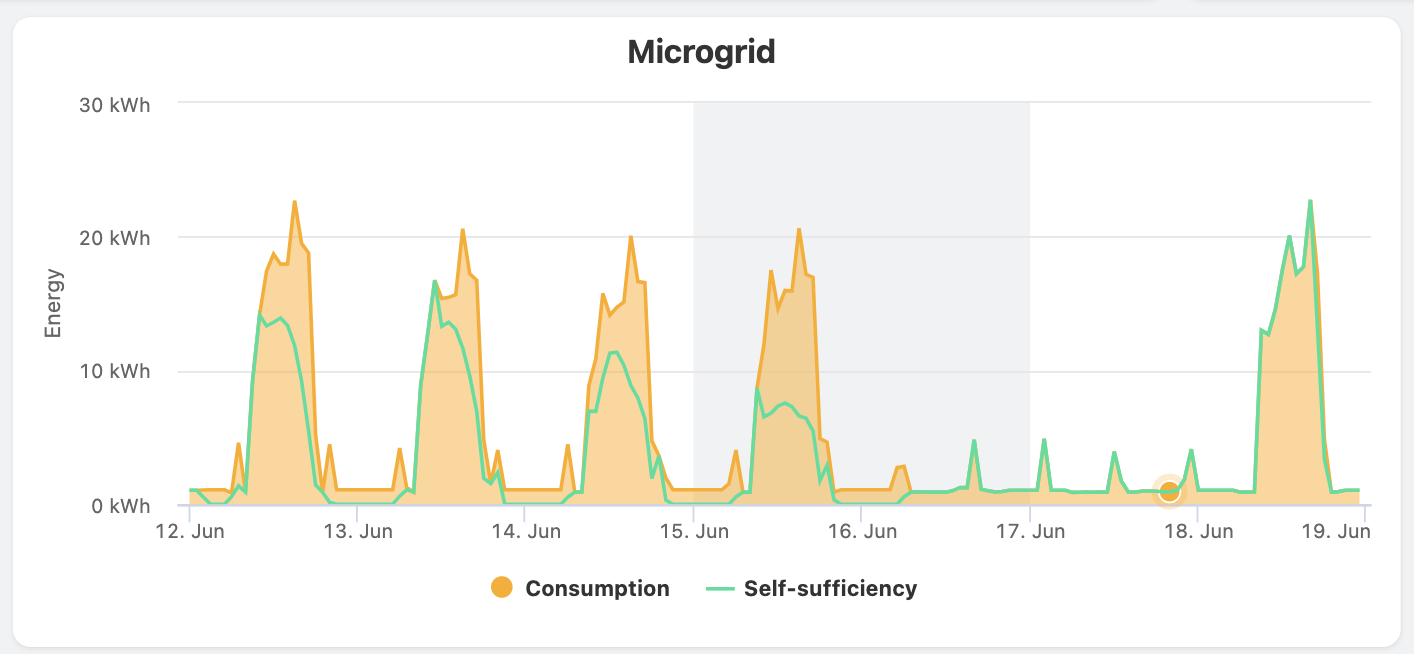

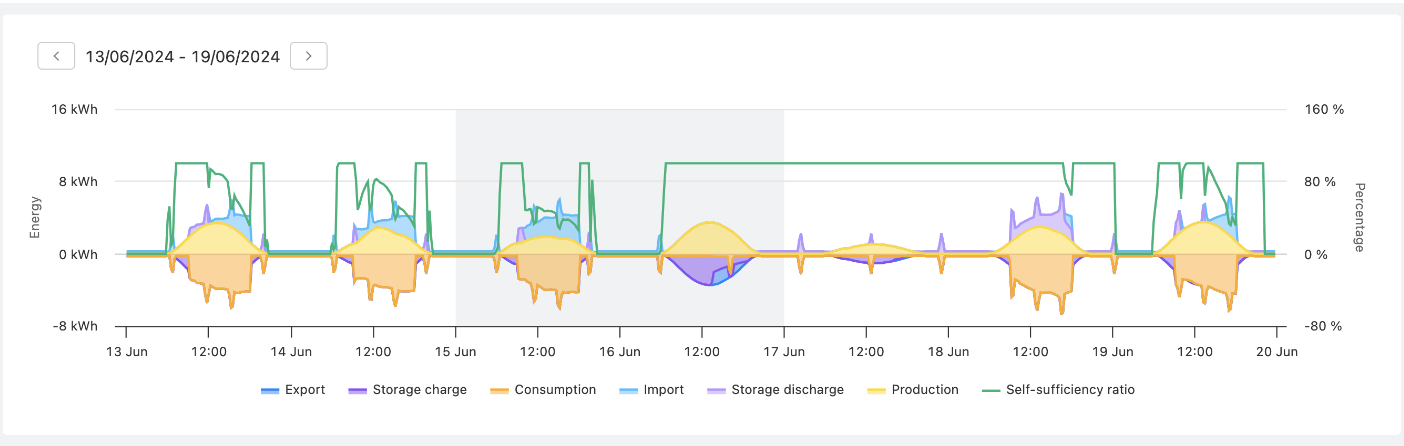

• Análisis de autosuficiencia

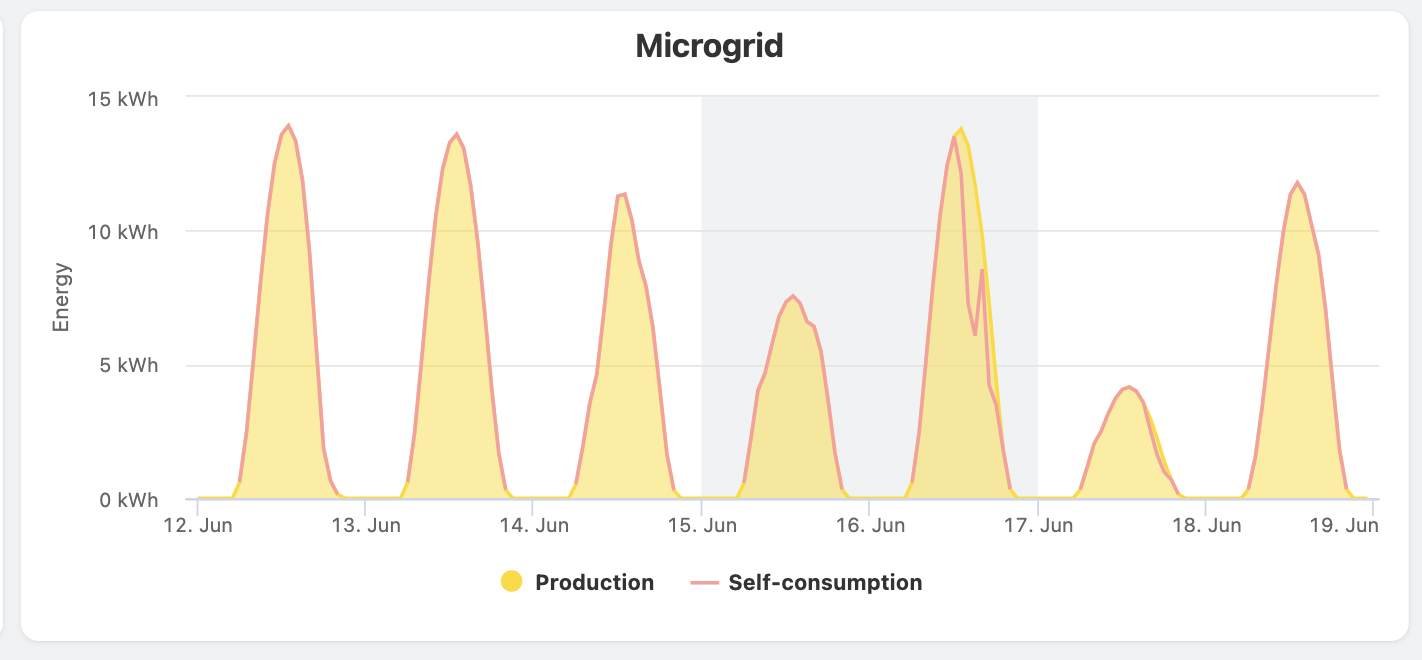

• Análisis de autoconsumo

Muestra

Si no tienes datos solares, aquí tienes una muestra de datos de junio y julio de 2024, para que puedas probar el módulo Microgrid y ver cómo funciona.

Para poder utilizar estos datos, deberás insertar este archivo Excel en uno de tus concentradores y seguir los pasos que se describen en este artículo.
