En este artículo aprenderás sobre los dataloggers Elvaco:



¿Qué es un Elvaco CMe2100 o CMe3100?


El Elvaco CMe2100 es un master M-Bus carril din Din M-Bus con bus de dos hilos y módem GPRS. Soporta hasta 8 dispositivos M-Bus. Se configura usando mensajes SMS.

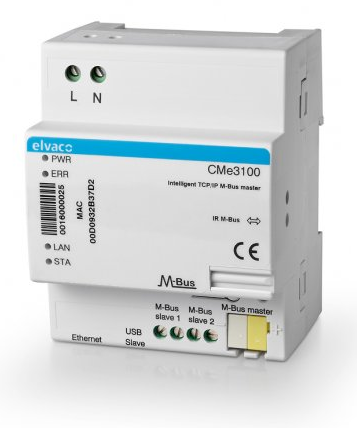

El Elvaco CMe3100 es un concentrador TCP/IP con protocolo M-BUS e interfaz de comunicaciones Ethernet. El CMe3100 puede enviar los valores de los medidores usando FTP, HTTP o correos electrónicos.

Ambos se comunican con la Plataforma a través del FTP.

NOTA: Ver los archivos adjuntos al final del artículo para más información, o la página oficial del Elvaco CMe2100 y del CMe3100. Para compatibilidad de dispositivos, por favor consulta a nuestro equipo de soporte en support@dexma.com.



Cómo añadir un Elvaco CMe2100 o CMe3100 a la Platforma

Los Elvaco CMe2100 y CMe3100 son de los concentradores que están integrados con el EMS, así que comunicar tu Elvaco con la Plataforma es sencillo y rápido.

Para empezar a recibir datos sigue los pasos siguientes:

EMS

1. Accede al EMS con tu usuario y contraseña

2. Accede a la sección de Configuración:


3. En el menú de la izquierda selecciona Concentradores y a continuación Registrar un nuevo concentrador:


4. Selecciona el concentrador Elvaco CMe2100:


5. Rellena los siguientes campos:

  • Nombre: Escribe un nombre distintivo para su concentrador.
  • Clave: Escribe aquí una clave para tu Elvaco.
  • Teléfono: Indica aquí el teléfono de la SIM de tu Elvaco.
  • Zona horaria: selecciona la zona horaria donde se encuentra el concentrador.

Anota el Usuario y Contraseña FTP, ya que lo necesitarás más adelante.


6. Haz click en Guardar y empieza a configurar tu Elvaco.

Elvaco CMe2100

7. Para configurar tu Elvaco, debes enviar estos 2 SMS al número de teléfono de la SIM del concentrador.

  • SMS 1: install # dexma, donde # es el número de dispositivos conectados al bus.
    Ejemplo: install 3 dexma
  • SMS 2: qset ftp ftp.dexcell.com 21 user pass, donde user y pass son los proporcionados por el EMS en el paso 5.
    Ejemplo: qset ftp ftp.dexcell.com 21 184123 124475.

Nota: Si utilizas el protocolo SFTP, utiliza los siguientes URL y puerto:

URL: sftp.source.dexma.com

Puerto: 23

Ahora ya está todo configurado y tu Elvaco está preparado para enviar datos.

Configuración adicional

8. En caso de que tu Elvaco CME2100 no mande información cada 15 minutos, envía los siguientes SMS:

  • SMS 1: 2222;sync dexma
  • SMS 2: qset ftp ftp.dexcell.com 21 user pass, donde user y pass son los proporcionados por el EMS en el paso 5.
    Ejemplo: qset ftp ftp.dexcell.com 21 184123 124475

Nota: Si utilizas el protocolo SFTP, utiliza los siguientes URL y puerto:

URL: sftp.source.dexma.com

Puerto: 23

9. Para enviar datos históricos a la plataforma, debes que enviar el siguiente SMS:

  • report reportID filter.mode=interval filter.param=YYYYMMDD,YYYMMDD
    Ejemplo: report 2104 filter.mode=interval filter.param=20140916,20140919

El identificador de informe lo encontrarás en el apartado número 8 (páginas 98-101) del manual adjunto.
La primera fecha indica el "desde" y la segunda fecha el "hasta". en el fomrat YYYYMMDD.

Elvaco CMe3100

10. Para configurar el Elvaco CMe3100 vaya a la interfaz de configuración al apartado de Configuración -> Push reports -> FTP settings:




11. Rellene los campos con la siguiente información:

Server adress: ftp.source.dexma.com
Port: 21
Username: usuario FTP obtenido en el paso 5
Password: contraseña FTP obtenida en el paso 5

y hacer clic en el botón "Save"


Nota: Si utilizas el protocolo SFTP, utiliza los siguientes URL y puerto:

URL: sftp.source.dexma.com

Puerto: 23


NOTA: Manual de usuario del CMe3100 adjuntado al final del artículo.
