En este artículo aprenderás sobre el datalogger Carlo Gavazzi SH2WEB24:

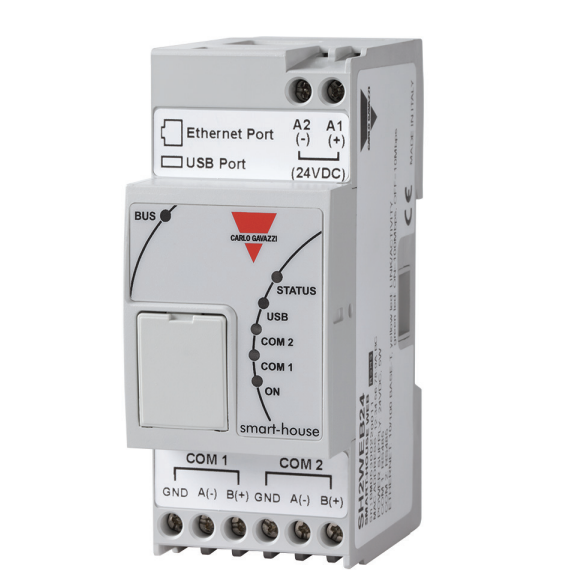

¿Qué es un Carlo Gavazzi SH2WEB24?


El Carlo Gavazzi SH2WEB24 es un concentrador programable especialmente diseñado para aplicaciones de automatización. Se puede programar con un software gratuïto que se puede descargar des de la web de Carlo Gavazzi.

Tiene dos puertos RS585 con el protocolo modbus. A cada uno de los 2 puertos se le puede conectar hasta 64 dispositivos modbus de cualquier fabricante.

Se comunica con la Plataforma via FTP.

NOTA: Ver el archivo adjunto al final del artículo para más información.



Cómo añadir un Carlo Gavazzi SH2WEB24 a la Platforma

El Carlo Gavazzi SH2WEB24 es uno de los concentradores que están integrados con el EMS, así que comunicar tu Carlo Gavazzi SH2WEB24 con la Plataforma es sencillo y rápido.

Para empezar a recibir datos sigue los pasos siguientes:

1. Accede a la Plataforma con tu usuario y contraseña.

2. Ves a la sección de Configuración:


3. En el menú de la izquierda selecciona Concentradores y a continuación Registrar un nuevo concentrador:dexma-an_adirAculink710-2.png

4. Selecciona el concentrador FTP Genérico:


5. Rellena los siguientes campos:

  • Nombre: Escribe un nombre distintivo para su concentrador.
  • Zona horaria: selecciona la zona horaria donde se encuentra el concentrador.
  • Formato del archivo: Selecciona el formato Carlo Gavazzi Sx2WEB.

Anota el Usuario y Contraseña FTP, ya que lo necesitarás más adelante.


6. Ahora accede a la interfaz de configuración del equipo y escribe la dirección ftp.dexcell.com y el usuario y contraseña FTP proporcionados por la Plataforma.

7. En la misma interfaz de configuración, en la pantalla de definición de la plantilla del fichero a enviar, hay que configurarlo de la siguiente manera:

  • Nombre: Nombre que se le quiera dar a la plantilla
  • Formato del archivo: csv y check en Zipped
  • Nombre del diseño: Device name first
  • Separador decimal: Punto

Para ver un ejemplo del formato del archivo haz click aquí.

8. Guarda los cambios en tu concentrador y ya estará todo listo para que tu equipo empiece a enviar datos a la plataforma.
