Formatos de fichero para el envío via FTP/email

Seguir

En este artículo conocerás todos los Parsers (o formatos) disponibles para los concentradores FTP, SFTP (externo) y Email



Formatos FTP

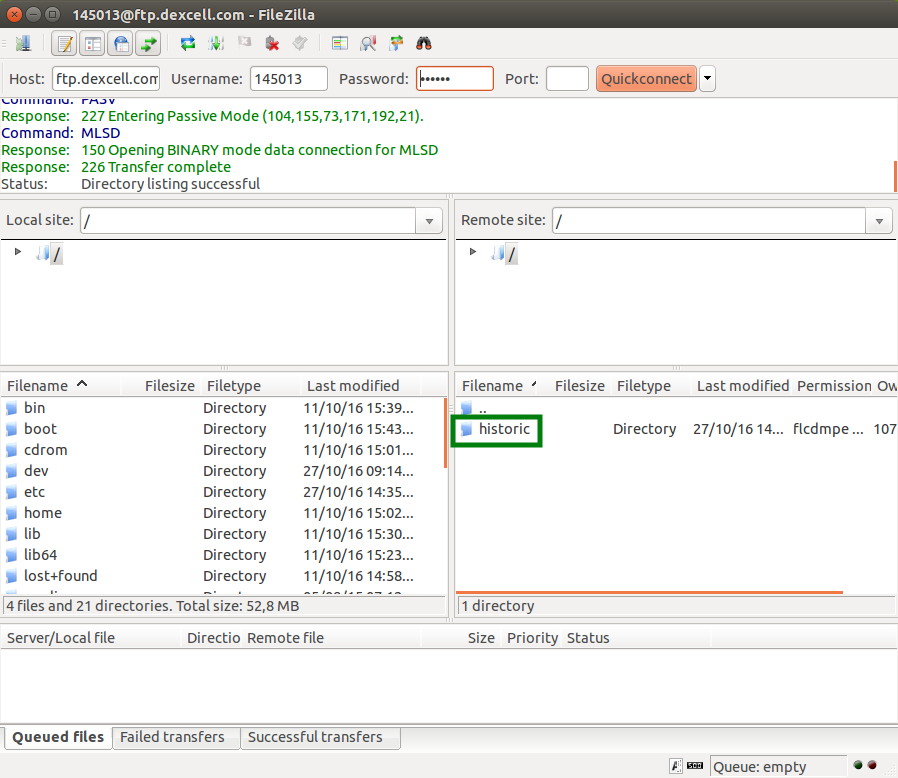

La Plataforma EMS permite utilizar libremente su servidor FTP para importar datos. Para hacerlo, echa un vistazo a qué es un concentrador FTP y cómo crearlo.

Los ficheros enviados via FTP tienen un limite de tamaño de 50MB.

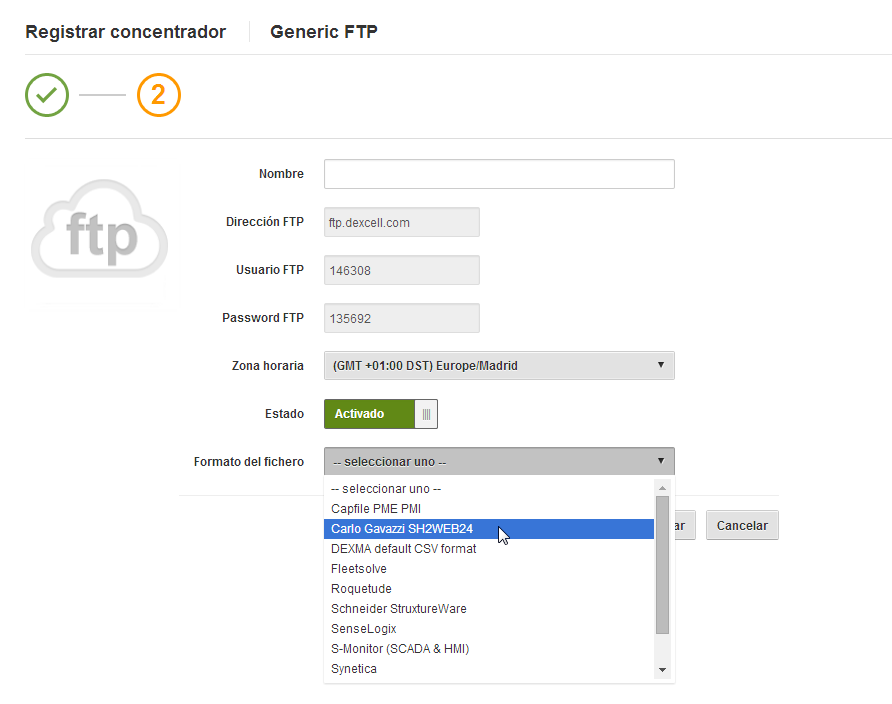

Esta es la lista de formatos disponibles para FTP:

Si quieres enviar datos a través de FTP utilizando un formato distinto, contacta con nosotros en support@dexma.com.



SFTP File formats

La Plataforma EMS permite utilizar un SFTP propio para importar datos. Si deseas utilizarlo, echa un vistazo a qué es un concentrador SFTP y cómo crearlo.

Los ficheros enviados via SFTP tienen un limite de tamaño de 50MB.

Esta es la lista de formatos disponibles para SFTP:

Si quieres que importemos datos a través de SFTP utilizando un formato distinto, contacta con nosotros en support@dexma.com.

Email File formats

La Plataforma EMS permite enviar datos a través de Emails, guardándolos en un servidor propio del EMS. Para hacerlo, echa un vistazo a qué es un concentrador Email y cómo crearlo.

Esta es la lista de formatos disponibles para Email:

Si quieres enviar datos via Email utilizando un formato distinto, contacta con nosotros en support@dexma.com.



Lista completa de formatos disponibles

NOTA: Sigue exactamente el formato del tipo de fichero a subir a la plataforma para que los datos se inserten correctamente (formato de tiempos exacto, zona horaria válida, etc).

Los formatos incluidos en este artículo son los siguientes:



Aqualogy

Parser específico para entender los datos enviados por un concentrador Aqualogy.

Disponible para

  • FTP

Parámetros disponibles

901 - Volumen de Agua

Tipo de formato

  • Los valores deben ir separados por signos punto y coma.
  • El nombre de cada fichero enviado debe ser único.
  • Todos los valores se insertan como volumen de agua sobre el parámetro 901
  • Todos los valores son divididos por 1000 (para convertir a litros de agua)
  • Archivo CSV

El formato del CSV:

  • Columnas 1-2: -
  • Columna 3: ID del dispositivo.
  • Columna 4: Fecha y hora de la lectura en el formato: DD/MM/AAAA hh:mm:ss (hora local)
  • Columna 5: Valor

Ejemplo

AB CLIENTS IMETER;13060110;D13XK047959C;28/10/2020 07:00:00;7403300;
AB CLIENTS IMETER;13060110;D13XK047959C;28/10/2020 06:45:00;7403300;
AB CLIENTS IMETER;13060110;D13XK047959C;28/10/2020 06:30:00;7403300;
AB CLIENTS IMETER;13060110;D13XK047959C;28/10/2020 06:15:00;7403300;
AB CLIENTS IMETER;13060110;D13XK047959C;28/10/2020 06:00:00;7403300;
AB CLIENTS IMETER;13060110;D13XK047959C;28/10/2020 05:45:00;7402200;
AB CLIENTS IMETER;13060110;D13XK047959C;28/10/2020 05:30:00;7395600;



Capfile PME PMI

Disponible para

  • FTP

Parámetros disponibles

  • 45271 - Energía Activa Producida
  • 40271 - Energía Activa

Tipo de formato

  • Los valores deben ir separados por tabulador.
  • El nombre de cada fichero enviado debe ser único.
  • Los parámetros insertados son 40271 y 45271, a través de diferentes columnas del fichero
  • Archivo .XML con un .CSV dentro

Formato del CSV dentro del XML:

  • Columna 1 - Date: Fecha y hora en el formato: DD/MM/AAAA hh:mm:ss (Zona horaria de la configuración del concentrador en la plataforma de EM)
  • Columna 2 SouP : Lectura del parámetro id 40271
  • Columna 3:
  • Columna 4 InjP : Lectura del parámetro id 45271
  • Columnas 5-9: -

Ejemplo

Date                   SouP SouQ InjP InjQ Tens PuisSous Period Etat
20/11/2020 06:10:00    0  0    0    0    0   0   148    HPH



Carlo Gavazzi Sx2WEB24

Disponible para

  • FTP
  • Email

Parámetros disponibles

  • 401  - Potencia Activa
  • 402 - Energía Activa
  • 452 - Energía Activa Producida
  • 301 - Temperatura ºC
  • 302 - Humedad
  • 503 - Valor Genérico
  • 404 - Energía Rectiva
  • 403 - Potencia Reactiva Inductiva
  • 412 - Factor de Potencia
  • 409 - Potencia Aparente
  • 414  - Frecuencia
  • 502 - Contador de Pulsos
  • 405 - Voltaje
  • 434 - Voltaje L-L
  • 406 - Corriente
  • 423 - Distorsión de Corriente (DHT-distorsión armónica total)
  • 422 - Distorsión de Voltaje (DHT-distorsión armónica total)
  • 303 - Luz
  • 307 - Calidad de Aire (CO2)

Tipo de formato

  • Los valores deben ir separados por signos punto y coma.
  • El nombre de cada fichero enviado debe ser único.
  • Los valores deben ir entre comillas (" ").
  • .ZIP con múltiples archivos .CSV

Format de cada CSV:

"Position";"Timestamp";"Date";"Hour";"Part Number";"Object Name";"Location
Name
"  "Sin" ; "Subnet" ; "Modbus Address" ; "Com Port" ;"Group";"Type";
"kWh AC [kWh]" ; "DMD W [W]"; ; ; ;.....
  • Columna 1: -
  • Columna 2: Fecha y hora en segundos en el formato epoch (ver convertidor online)
  • Columnas 3-5:
  • Columna 6: Parte del ID de dispositivo
  • Columnas 7-9: -
  • Columna 10: Parte del ID de dispositivo
  • Columna 11: Com Port. Si este campo está vacío, tomamos los datos únicamente de las columnas mono_service_dict.
  • Columna 12: Parte del ID de dispositivo

ID de dispositivo es: [Column6]-[Column7]-[Column10]-[Column12]

Variables compatibles

service_dict = { 'Temperature 1 (ºC)' ,  'Temperature 2 (ºC)' ,  'Humidity (%)' , 'Light (Lux)' , 'Input1 0-10V' ,  'Input2 0-10V' , 'VL1N(V)' , 'VL2N(V)' , 'VL3N(V)' ,  'AL1(A) ,  'AL2(A)', 'AL3(A)' ,  'WL1(kW)' , 'WL2(kW)' ,  'WL3(kW)' ,  'VAL1(VA)' ,  'VAL2(VA)' ,  'VAL3(VA)',
'VarL1(Var)' ,  'VarL2(Var)' ,  'VarL3(Var)' ,  'PFL1' ,  'PFL2' ,  'PFL3' ,  'kWh AC (kWh)', 'DMD W sys (W)' ,  'Counter 1' ,  'Counter 2' ,  'Counter 3' ,  'Counter 4' ,  'Co2', 'Temperature' ,  'VLN sys [V]' ,  'VL1N [V]' ,  'VL2N [V]' ,  'VL3N [V]' , 'VLL sys [V]' ,  'VL1L2 [V]' ,  'VL2L3 [V]' ,  'VL3L1 [V]' , 'AL1 [A]' ,  'AL2 [A]' ,  'AL3 [A]' ,  'W sys [kW]' ,  'WL1 [kW]', 'WL2 [kW]' ,  'WL3 [kW]' ,  'kVA sys [VA]' ,  'kVA L1 [VA]' ,  'kVA L2 [VA]' ,  'kVA L3 [VA]', 'Var sys [Var]' ,  'kVar L1 [Var]' ,  'kVar L2 [Var]' ,  'kVar L3 [Var]' ,  'PF sys' ,  'PF L1' ,  'PF L2' ,  'PF L3' ,  'FREQUENCY [Hz]' ,  'kWh AC [kW]' ,  'KWh L1 [kW]' ,  'KWh L2 [kW]' , 'KWh L3 [kW]' ,  'Kvarh [kVarh]' ,  'KWh ACN [kWh]' , 'kWh AC [kWh]' ,  'COUNTER 1' ,  'COUNTER 2' ,  'COUNTER 3' ,  'COUNTER 4' , 'THDAl1' ,  'THDAl2' ,  'THDAl3', 'THDVl1' ,  'THDVl2' , 'THDVl3' }

mono_service_dict = { 'WL1 [kW]' , 'WL1(kW)' , 'kVar L1 [Var]' , 'VL1N [V]' , 'AL1 [A]' , 'kVA L1 [VA]' , 'PF L1' }



Ejemplo

Position;Timestamp;Date;Hour;Part Number;Object Name;Location Name;Sin;Subnet;Modbus Address;Com Port;Group;Type;A L1 [A];A L2 [A];A L3 [A];FREQUENCY [Hz];PF L1;PF L2;PF L3
1;1588824000;07/05/2020;06:00:00;EM210_DCT;OBJECT;LOC;1;COM 2;4an;AVG;304224;307041;316083;50.0;800;822;811
2;1588824300;07/05/2020;06:05:00;EM210_DCT;OBJECT;LOC;1;COM 2;4an;AVG;303873;306653;315105;50.0;799;819;809
3;1588824600;07/05/2020;06:10:00;EM210_DCT;OBJECT;LOC;1;COM 2;4an;AVG;303092;305719;314016;50.0;798;818;809
4;1588824900;07/05/2020;06:15:00;EM210_DCT;OBJECT;LOC;1;COM 2;4an;AVG;302709;305138;313166;50.0;798;816;808
5;1588825200;07/05/2020;06:20:00;EM210_DCT;OBJECT;LOC;1;COM 2;4an;AVG;301307;304232;312238;50.0;798;817;807
6;1588825500;07/05/2020;06:25:00;EM210_DCT;OBJECT;LOC;1;COM 2;4an;AVG;300192;303765;310839;50.0;799;817;807
7;1588825800;07/05/2020;06:30:00;EM210_DCT;OBJECT;LOC;1;COM 2;4an;AVG;299910;303117;310328;50.0;800;818;808
8;1588826100;07/05/2020;06:35:00;EM210_DCT;OBJECT;LOC;1;COM 2;4an;AVG;302537;300688;308070;50.0;800;813;815
9;1588826400;07/05/2020;06:40:00;EM210_DCT;OBJECT;LOC;1;COM 2;4an;AVG;304372;303219;306965;50.0;807;813;817
10;1588826700;07/05/2020;06:45:00;EM210_DCT;OBJECT;LOC;1;COM 2;4an;AVG;304037;303615;307052;50.0;808;814;818
11;1588827000;07/05/2020;06:50:00;EM210_DCT;OBJECT;LOC;1;COM 2;4an;AVG;304113;303997;307329;50.0;810;815;819
12;1588827300;07/05/2020;06:55:00;EM210_DCT;OBJECT;LOC;1;COM 2;4an;AVG;304238;304371;307473;50.0;811;817;820

En este ejemplo, los dispositivos que se crearían en el EMS serían:

  • OBJECT-LOC-1-4an
  • OBJECT-LOC-1-4ana
  • OBJECT-LOC-1-4anb
  • OBJECT-LOC-1-4anc



Continuum (OPTIMISED)

Disponible para

  • FTP

Parámetros disponibles

503 - Valor Genérico

Todos los valores se insertan utilizando el parámetro ID 503. Una vez en la plataforma, cada uno de ellos debe ser derivado al parámetro correspondiente.

Tipo de formato

  • Los valores deben ir separados por comas.
  • Archivo .CSV

Formato del CSV:

  • Columna 1: Fecha y hora en el formato: DD/MM/AAAA hh:mm:ss XX (hora local, con la zona horaria configurada en el concentrador registrado en el EMS). Siendo XX AM o PM.
  • Columnas 2-X: Información sobre cada dispositivo del que el archivo contiene datos.
  • Fila 1:
  • Fila 2: Descripción de las Columnas (1a "FECHA" y a partir de la 2a, ID de cada dispositivo).
  • Filas 3-X: Fecha y hora y datos de cada dispositivo.

Ejemplo

DATE,H02_022,W01_05,E059_064,PoolKwh,GW01_05,BioMass,SolarPV,M006
10/10/2020 07:30:00 AM,289966,722.2,1318,1056,1539.66,684340,13193,589.5
10/10/2020 07:00:00 AM,289960,722.5,1292,1056,1539.64,684340,13193,589.5



Desigo

Disponible para

  • Email

Parámetros disponibles

  • 402 - Energía Activa
  • 419 - Volumen de Gas

Tipo de formato

  • Los valores deben ir separados por tabulador.
  • Los decimales se definen con comas.
  • Cada email puede contener 1 o múltiples archivos CSV.

Formato del CSV:

  • Fila 1 - Columna 2: Parte del ID de dispositivo
  • Filas2 -5: -
  • Row 6: Descripción de las columnas
  • Row 7-X: Datos

A partir de la fila 7:

  • Columna 1: -
  • Columna 2: Parte del ID de dispositivo
  • Columna 3: Unidades - m3 es 419, kWh es 402. Otros tipos de unidades son descartadas.
  • Columna 4: Lecturas.
  • Columna 5: Fecha y hora en el formato: DD/MM/AAAA hh:mm (hora local, con la zona horaria configurada en el concentrador registrado en el EMS).

Ejemplo

Nombre informe: EJEMPLO

Estado informe: La creación del informe se completó con éxito.

Description Name Unit Value TimeStamp
Contador de Gas Gas_Device m3 5000 08/05/2020 8:00
Energia Activa Active_Energy_Device kWh 456384 08/05/2020 8:00
Energia Reactiva Reactive_Energy_Device kVAr. 75689 08/05/2020 8:00
Potencia Act Fase 1 Active_Power_a kW 4,5 08/05/2020 8:00
Potencia Act Fase 2 Active_Power_b kW 7,4 08/05/2020 8:00
Potencia Act Fase 3 Active_Power_c kW 2,6 08/05/2020 8:00

Siguiendo este ejemplo, sólo se habrían importado 2 dispositivos en el EMS: Gas_Device y Active_Energy_Device. El ID de dispositivo para cada uno de ellos sería: [Fila 1-Columna 2]_Nombre:

  • EJEMPLO_Gas_Device
  • EJEMPLO_Active_Energy_Device



DEXMA Default CSV format

La Plataforma permite enviar datos a través de email/FTP/SFTP utilizando un archivo CSV estandar. Este archivo permite cualquier frecuencia y parámetro.

Disponible para

  • Email
  • FTP
  • SFTP

Parámetros disponibles

Todos los parámetros de DEXMA. Lista completa aquí.

Tipo de formato

  • Los valores deben ir separados por signos punto y coma.
  • El nombre de cada fichero enviado debe ser único.
  • Archivo .CSV

Formato del CSV:

  • Columna 1: Zona horaria como [Continente]/[Ciudad]
  • Columna 2: Fecha y hora en el formato: AAAA/MM/DD hh:mm:ss (hora local relacionada con la Columna 1, no UTC)
  • Columna 3: ID del dispositivo - Limitado a 64 carácteres.
  • Columna 4: Parámetro
  • Columna 5: Lectura

Ejemplo

Europe/Madrid;2020/07/07 08:00:00;General;402;100
Europe/Madrid;2020/07/07 08:00:00;HVAC;402;40
Europe/Madrid;2020/07/07 08:15:00;General;402;200
Europe/Madrid;2020/07/07 08:15:00;HVAC;402;50
Europe/Madrid;2020/07/07 08:30:00;General;402;300
Europe/Madrid;2020/07/07 08:30:00;HVAC;402;60
Europe/Madrid;2020/07/07 08:45:00;General;402;400
Europe/Madrid;2020/07/07 08:45:00;HVAC;402;70

La fecha y hora de la lectura corresponde al inicio del período de consumo. Esto significa que, por ejemplo, la lectura 100 del dispositivo General con fecha y hora 2020/07/07 08:00:00 representará el consumo desde las 08:00:00 hasta la siguiente marca de tiempo (08:15:00).

Así, el valor de consumo a las 08:00:00 será:

  • [lectura a las 08:00:00] - [lectura a las 08:15:00] =  200-100 = 100 kWh

Cambio de horario de invierno a verano

Este cambio se debería configurar en el concentrador que envía datos al servidor FTP, de forma que la hora que se duplica aparezca una sola vez en el archivo, pero con el consumo de la hora repetida o la última hora.

Por ejemplo, en el caso donde el consumo fuera de 100 kWh cada hora, a la fila correspondiente a las 02:00:00 tendríamos que sumar el consumo de las 02:00:00 del horario de verano y el de las 03:00:00 del mismo horario (momento en que se cambia la hora y pasan a ser las 02:00:00 otra vez). Por lo tanto, el consumo sería de 200kWh. La fila correspondiente a las 03:00:00 debe contener el consumo del nuevo horario, es decir, el horario de invierno.

Europe/Madrid;2020/10/28 01:00:00;device_1;40211;100
Europe/Madrid;2020/10/28 02:00:00;device_1;40211;200
Europe/Madrid;2020/10/28 03:00:00;device_1;40211;100

Nota 1: Al crear el archivo CSV comprueba (por ejemplo con un editor de texto plano como Bloc de Notas o TextEdit) que no haya comillas adicionales en los campos, ya que algunos programas de edición de CSV las añadirán como delimitadores de campos.

Nota 2: Este formato no contempla el cambio horario. Para el cambio de horario de invierno a verano no hay problema puesto que no se repiten las horas. Sin embargo, para el cambio de hora de verano a invierno hay que mandar solo una fila tal y como se especifica arriba. Otra alternativa es cambiar los datos a un formato que no tenga cambios horarios como por ejemplo, UTC.



DEXMA Default 30min shifted

La Plataforma permite enviar datos a través de FTP/SFTP utilizando un archivo CSV estandar, que añade 30min a la hora indicada en el archivo.

Es igual que el DEXMA default CSV, pero añadiendo 30min a la hora de la lectura.

Disponible para

  • FTP
  • SFTP

Parámetros disponibles

Todos los parámetros de DEXMA. Lista completa aquí.

Tipo de formato

  • Los valores deben ir separados por signos punto y coma.
  • El nombre de cada fichero enviado debe ser único.
  • Archivo .CSV

Formato del CSV:

  • Columna 1: Zona horaria como [Continente]/[Ciudad]
  • Columna 2: Fecha y hora en el formato: AAAA/MM/DD hh:mm:ss (hora local relacionada con la Columna 1, no UTC)
  • Columna 3: ID del dispositivo - Limitado a 64 carácteres.
  • Columna 4: Parámetro
  • Columna 5: Lectura

Ejemplo

Europe/Madrid;2020/07/07 08:00:00;General;402;100
Europe/Madrid;2020/07/07 08:00:00;HVAC;402;40
Europe/Madrid;2020/07/07 08:15:00;General;402;200
Europe/Madrid;2020/07/07 08:15:00;HVAC;402;50
Europe/Madrid;2020/07/07 08:30:00;General;402;300
Europe/Madrid;2020/07/07 08:30:00;HVAC;402;60
Europe/Madrid;2020/07/07 08:45:00;General;402;400
Europe/Madrid;2020/07/07 08:45:00;HVAC;402;70

En este formato, la fecha de la lectura corresponde al inicio del período de consumo + 30min. Esto significa que, por ejemplo, la lectura de 100 del dispositivo General con fecha y hora 2020/07/07 08:00:00 representará el consumo desde las 08:30:00 hasta la siguiente marca de tiempo (08:45:00).

Así, el valor de consumo a las 08:30:00 será:

  • [lectura a las 08:00:00] - [lectura a las 08:15:00] =  200-100 = 100 kWh

Nota: Al crear el archivo CSV comprueba (por ejemplo con un editor de texto plano como Bloc de Notas o TextEdit) que no haya comillas adicionales en los campos, ya que algunos programas de edición de CSV las añadirán como delimitadores de campos.



Elcomponent (Smappee)

Disponible para

  • FTP

Parámetros disponibles

  • 402 - Energía Activa
  • 404 - Energía Rectiva
  • 502 - Contador de Pulsos
  • 503 - Valor genérico

Todos los valores que no son Contador de Pulsos, Energía Activa o Energía Reactiva, se insertan utilizando el parámetro ID 503. Una vez en la plataforma, cada uno de ellos debe ser derivado al parámetro correspondiente.

Tipo de formato

  • Los valores deben ir separados por comas.
  • Los valores deben ir entre comillas (" ").
  • La hora de la lectura se modifica en el EMS restando 30min.
  • Archivo .CSV

Formato del CSV:

  • Fila 1: Descripción de cada columna
  • Filas 2-X: Datos
  • Columna 1: ID del dispositivo
  • Columna 2: Tipo de Contador de Pulsos (dependiendo del Contador de Pulsos, se debe añadir al ID de dispositivo un prefijo PC0 o CC0)
  • Columna 3: Unidades.
    • Si la unidad es "kWh", el parámetro es 402
    • Si la unidad es "kVArh", el parámetro es 404
    • Si la unidad es "", el parámetro es 502.
  • Columna 4: Fecha en el formato: AAAA-MM-DD
  • Columna 5: Hora en el formato: hh:mm (hora local relacionada con la zona horaria del concentrador, no UTC)
  • Columna 6: Lectura
  • Columna 7: -

Ejemplo

"DeviceName(deviceID)","DataItem","Units","Date","Time","Value","Status"
"Pulse-3-EGGG-CL","Channel 1 counter","","2014-09-07","00:30",42281322.00,0
"Pulse-3-EGGG-CL","Channel 1 counter","","2014-09-07","01:00",42281455.00,0
"Pulse-3-EGGG-CL","Channel 1 counter","","2014-09-07","01:30",42281585.00,0
"Pulse-3-EGGG-CL","Channel 1 counter","","2014-09-07","02:00",42281713.00,0
"Pulse-1-WWGG-OH","Channel 1 Pulse Count","","2014-09-07","00:30",1922752.00,0
"Pulse-1-WWGG-OH","Channel 1 Pulse Count","","2014-09-07","01:00",1922752.00,0
"Pulse-1-WWGG-OH","Channel 1 Pulse Count","","2014-09-07","01:30",1922752.00,0



Fleetsolve - Wipulse

Disponible para

  • FTP

Parámetros disponibles

503 - Valor genérico

Todos los valores se insertan utilizando el parámetro ID 503. Una vez en la plataforma, cada uno de ellos debe ser derivado al parámetro correspondiente.

Tipo de formato

  • Las celdas con #### o valores nulos, no se tienen en cuenta.
  • Las filas se ordenan por la fecha y hora en orden descendiente.
  • Archivo XLS

Formato del XLS:

  • Filas 1-3: -
  • Fila 4: Descripción de cada columna (de la 1 a la 6).
    • Columnas 7-X: ID de cada dispositivo.
  • Fila 5-X: Datos

A partir de la fila 5:

  • Columnas 1-2: -
  • Columna 3: Fecha en el formato: DD/MM/AAAA
  • Columna 4: Hora en el formato: hh:mm:ss (hora local relacionada con la zona horaria del concentrador, no UTC)
  • Columnas 5-6: -
  • Columnas 7-X: Lecturas de cada dispositivo a la fecha y hora concretas.

Ejemplo

Name  Firmware ver.           Application  Date      App. ver.   Ser. num.
EMA IS-NT-2.5 R:14.01.2011 SPI 6/2/2014 2.5 101161E0

Num Reason Date Time RPM Pwr A2-2 A2-3 A2-4 A2-5 EA8
-29 Time stamp 01/06/2020 23:30:00.1 0 0 20 22 71 72 #####
-30 Time stamp 01/06/2020 23:00:00.1 0 0 20 22 64 63 #####
-31 Time stamp 01/06/2020 22:30:00.1 0 0 20 21 69 69 #####
-32 Time stamp 01/06/2020 22:00:00.0 0 0 21 22 70 70 #####
-33 Time stamp 01/06/2020 21:30:00.0 0 0 21 22 64 65 #####
-34 Time stamp 01/06/2020 21:00:00.0 0 0 21 22 71 72 #####

Siguiendo este ejemplo, el EMS importaría datos de los dispositivos A2-2, A2-3, A2-4 y A2-5.



HH Read Data

Disponible para

  • FTP

Parámetros disponibles

40261 - Energía Activa discreta 30min

Tipo de formato

  • Los valores deben ir separados por commas.
  • Archivo .CSV

Formato del CSV:

  • Columna 1: ID del dispositivo
  • Columna 2: Fecha y hora en el formato: AAAA/MM/DD hh:mm:ss (hora en UTC)
    • Nota IMPORTANTE: la lectura a las 00:30 representa el consumo entre las 00:00 y las 00:30, por lo que sustraemos un periodo a la hora, ya que el EMS representa el consumo al inicio del período (00:00).
  • Columna 3: -
  • Columna 4: Lectura
  • Columna 5: -

Ejemplo

mtr/2376551956116_41060652,2020/03/12 00:30,0,1934,0
mtr/2376551956116_41060652,2020/03/12 01:00,0,1972,0
mtr/2376551956116_41060652,2020/03/12 01:30,0,1908,0
mtr/2376551956116_41060652,2020/03/12 02:00,0,1941,0
mtr/2376551956116_41060652,2020/03/12 02:30,0,1964,0
mtr/2376551956116_41060652,2020/03/12 03:00,0,1931,0
mtr/2376551956116_41060652,2020/03/12 03:30,0,1909,0



HWM RT:Wi5

Disponible para

  • FTP
  • Email

Parámetros disponibles

  • 502 - Contador de Pulsos
  • 301 - Temperatura ºC
  • 302 - Humedad

Tipo de formato

  • El nombre del archivo contiene parte del ID de dispositivo
  • Archivo .txt

Formato del .txt:

  • Dígitos 1-14: Fecha y hora en el formato: AAAAMMDDhhmmss
  • Dígitos 15-16: Tipo de parámetro. El parser reconoce:
    • 81: Contador de Pulsos (502 en el EMS)
    • 82: Temperatura Cº (301 en el EMS)
    • 92: Temperatura Cº (301 en el EMS)
    • 83: Humedad (302 en el EMS)
    • 93: Humedad (302 en el EMS)
  • Dígitos 17-22: Parte del ID de dispositivo
  • Dígitos 26-36: Dígitos hexadecimales que contienen la lectura. Dependiendo del tipo de medida, los dígitos se estructuran de manera distinta.
    • Medidas de Pulsos: El parser obtiene los 7 primeros dígitos y los convierte a decimal.
    • Temperatura: Los primeros 2 dígitos indican el signo, y los 3 siguientes la lectura. Si es negativo (0F), el parser resta 256 y el resultado se divide entre 2. Si no es negativo, el parser únicamente divide por 2.
    • Humedad: El parser obtiene los 5 primeros dígitos y los convierte a decimal (valor). Entonces se hace el siguiente cálculo: Humedad = (valor*valor)*-0.0000028) + (valor*0.0405) -4

Ejemplo

Tomemos como ejemplo un archivo llamado E4T5_20200509104539 con la siguiente línia a importar:

20200401094449810217D802051C03474C03

En este caso los parámetros serían:

  • Fecha: 20200401
  • Hora: 094449
  • Parámetro: 81
  • ID del dispositivo: [Nombre del archivo]_[Dígitos 17-22] = E4T5_0217D8



ICF-STRUXTUREWARE

Disponible para

  • FTP

Parámetros disponibles

  • 502 - Contador de Pulsos
  • 301 - Temperatura ºC
  • 302 - Humedad
  • 412 - Factor de Potencia
  • 404 - Energía Reactiva
  • 402 - Energía Activa
  • 401 - Potencia Activa

Tipo de formato

  • Los valores deben ir separados por signos punto y coma.
  • Archivo .CSV

Formato del CSV:

  • Columna 1: ID del dispositivo
  • Columna 2: Tipo de parámetro. El parser reconoce:
    • Temperatura Retorn: 301
    • Temperatura Impulsio: 301
    • Humitat Interior: 302
    • Temperatura Interior: 301
    • Temperatura Exterior: 301
    • Humitat Exterior: 302
    • Total Consum: 402
    • Consum de gas: 419
  • Columna 3: Lectura
  • Columna 4: Fecha y hora en el formato: AAAA-MM-DD hh:mm:ss (hora local relacionada con la zona horaria del concentrador, no UTC)

Ejemplo

Sonda temperatura tuberia;Temperatura Retorn;25.298;2020-06-04 13:07:52;
Sonda temperatura tuberia;Temperatura Impulsio;25.14;2020-06-04 13:07:52;
Sonda temperatura humitat interior SHO101-T5;Humitat Interior;65.16;2020-06-04 13:07:52;
Sonda temperatura humitat interior SHO101-T5;Temperatura Interior;24.468;2020-06-04 13:07:52;
Sonda temperatura humitat exterior SHR-510-T;Temperatura Exterior;30.639;2020-06-04 13:07:52;
Sonda temperatura humitat exterior SHR-510-T;Humitat Exterior;48.187;2020-06-04 13:07:52;
iEM3255;Total Consum;342.487;2020-06-04 13:07:52;
iEM3255;Consum de gas;0;2020-06-04 13:07:52;



LoRa to GSM

Disponible para

  • FTP

Parámetros disponibles

503 - Valor genérico

Todos los valores se insertan utilizando el parámetro ID 503. Una vez en la plataforma, cada uno de ellos debe ser derivado al parámetro correspondiente.

Tipo de formato

  • Los valores deben ir separados por signos punto y coma.
  • El nombre del ID del dispositivo se recupera del nombre del archivo.
  • El EMS crea tantos dispositivos como canales definidos (como [ID del dispositivo]_[número de canal])
  • Archivo .CSV

Formato del CSV:

  • Columna 1: Fecha y hora en el formato ISO 8601: AAAA-MM-DDThh:mm:ss+XX:XX (dónde XX:XX representa el desfase UTC)
  • Columnas 2-4: -
  • Columna 5: Número de canales
  • Columnas 6-X: Lecturas de los distintos canales

Ejemplo

2020-06-12T00:15:56+00:00;-9;0;8000;2;989;547
2020-06-12T00:26:13+00:00;-9;0;8000;2;989;547
2020-06-12T00:36:13+00:00;-9;0;8000;2;989;547
2020-06-12T00:45:56+00:00;-9;0;8000;2;989;547
2020-06-12T00:56:13+00:00;-9;0;8000;2;989;547
2020-06-12T01:06:13+00:00;-9;0;8000;2;989;547
2020-06-12T01:16:13+00:00;-9;0;8000;2;990;547
2020-06-12T01:26:13+00:00;-9;0;8000;2;990;548
2020-06-12T01:35:56+00:00;-9;0;8000;2;990;548



ND Meter

Disponible para

  • FTP

Parámetros disponibles

503 - Valor genérico

Todos los valores se insertan utilizando el parámetro ID 503. Una vez en la plataforma, cada uno de ellos debe ser derivado al parámetro correspondiente.

Tipo de formato

  • El nombre del archivo, enviado por el concentrador, contiene el ID del dispositivo, la fecha (como DDMMAA) y la hora (hhmmss).
    • La composición es: [ID dispositivo]_[fecha]_[hora]
  • El parser crea tantos subdispositivos (canales) como columnas de datos hay en el archivo.
  • Archivo .txt

Formato del .txt:

  • Fila 1: ID del servicio del medidor ND
  • Fila 2: Lecturas de los distintos canales

Los servicios del medidor ND implementados en el parser son los siguientes:

6656, 6657, 6658, 6659, 6660, 6661, 7680, 7681, 7682, 7683, 7684, 7685,
7686, 7687, 7688, 7689, 7690, 7691, 7692, 7693, 7694, 7695, 7696, 7697,
7698, 7699, 7700, 7701, 7702, 7703, 7704,  7705, 7706, 7707, 7708, 7709,
7710, 7711, 7712, 7713, 7714, 7715, 7716, 7717, 7718, 7719, 7720, 7721,
7722, 7723, 7724, 7725, 7726, 7727, 7728, 7729, 7730, 7731, 7732

Ejemplo

Nombre de archivo: 001BE5101010_110820_073000

SES XXXXX     7702  7703  7704  7736 7681 7680 7737 7688 7689 7690 7733 7701 7697 7686 7687  7691 7692 7693
160404_133000 65031 65205 65080 4 5357 3 5 235 160 211 2 954 500 0 37983 2230 2233 2239

Siguiendo este ejemplo, el ID del dispositivo que se crearía en el EMS sería 001BE5101010.



Roquetude

Disponible para

  • FTP
  • Email

Parámetros disponibles

Todos los parámetros de DEXMA. Lista completa aquí.

Tipo de formato

  • Los valores deben ir separados por signos punto y coma.
  • Los valores deben ir entre comillas (" ").
  • El nombre del ID del dispositivo se recupera del nombre del archivo.
  • El EMS crea tantos dispositivos como canales definidos (como [ID del dispositivo]_[número de canal])
  • Archivo .CSV

Formato del CSV:

  • Columna 1: Zona horaria como [Continente]/[Ciudad]
  • Columna 2: Fecha y hora en el formato: AAAA/MM/DD hh:mm:ss (hora local relacionada con la zona horaria de la Columna 1)
  • Columna 3: ID del dispositivo
  • Columna 4: ID del parámetro en formato DEXMA
  • Columna 5: Lectura

Ejemplo

"Europe/Paris";"2020/06/03 16:00:00"; "PCPT";401;48;
"Europe/Paris";"2020/06/03 16:15:00"; "PCPT";401;50;



Satel DL

Disponible para

  • FTP

Parámetros disponibles

Todos los parámetros de DEXMA. Lista completa aquí.

Format type

  • Los valores deben ir separados por signos punto y coma.
  • Archivo .CSV.

Formato del CSV:

  • Fila 1: Descripción de cada columna
    • Columnas 5-X: IDs de Parámetro. El parser reconoce:
      • Eact imp (kWh): corresponde a 40201 (energía activa cuarto-horaria)
      • ERInd imp (kvarh): corresponde a 40401 (energía reactiva cuarto-horaria)
  • Fila 2-X: Datos

A partir de la fila 2:

  • Columna 1: Fecha en el formato: AAAA/MM/DD
  • Columna 2: Hora en el formato:  hh:mm:ss
  • Columna 3: -
  • Columna 4: ID del dispositivo
  • Columnas 5-X: Lecturas de cada Parámetro.

(Observa que el analizador suprimirá los espacios y convertirá las mayúsculas en minúsculas en los encabezados).

Ejemplo

date       time     id devname       EAct imp(kWh) EAct exp(kWh) ERInd imp(kvarh)
2019/03/20 07:15:00 ES00210096815 1 0 4
2019/03/20 07:30:00 ES00210096815 8 0 5.32



Schneider COMX510

Disponible para

  • FTP

Parámetros disponibles

Echa un vistazo al ANEXO para ver las equivalencias con el formato de etiquetas de parámetros del parser.

  • 402 - Energía Activa
  • 401 - Potencia Activa
  • 301 - Temperatura ºC
  • 302 - Humedad
  • 303 - Luz
  • 307 - Calidad de Aire (CO2)
  • 312 - Punto de rocío
  • 419 - Volumen de Gas
  • 432 - Volumen de combustible Diesel
  • 435 - Volumen de aire comprimido
  • 436 - Flujo de aire comprimido
  • 503 - Valor Genérico
  • 504 - Volumen Genérico
  • 801 - Potencia Térmica (calor)
  • 802 - Energía Térmica (calor)
  • 804 - Flujo de masa
  • 805 - Temperatura de entrada
  • 806 - Temperatura de salida
  • 901 - Volumen de agua
  • 902 - Caudal de agua
  • 131 - Producción

Tipo de formato

  • Nombre del archivo: NombreDispositivo_AAAAMMDDhhmmss.csv
  • Los valores deben ir separados por comas.
  • Archivo CSV

Format del .CSV:

  • Fila 1: -
  • Fila 2 - Columna 5: ID del dispositivo
  • Fila 7: Descripción de cada columna
    • Columnas 4-X: Etiquetas de parámetros (descritos en el Anexo).
  • Filas 8-X: Datos

A partir de la fila 8:

  • Columnas 1-2: -
  • Columna 3: Fecha y hora en el formato: AAAA-MM-DD hh:mm:ss (en hora local, relacionada con la zona horaria configurada en el concentrador en el EMS)
  • Columnas 4-X: Lecturas de cada tag de Parámetro

Ejemplo

Gateway Name   Gateway SN Gateway IP    Gateway MAC    Device Name  Device     Device    Device      Logging   Historical
Address Address Local ID Type ID Type Name Interval Intervals
ComX510_F965D0 DN16020SE 192.16.23.50 00:80:67:F9:65 Device_XXXX 2 10000 PM3250    15 4

      Topic ID1 Topic ID2
      1042 1046

Error UTC Offset Local Time Stamp Active Reactive
(minutes) Power (W) Power (VAr)
0 120 2020-07-11 01:00:00 76.8382 -7.3920
0 120 2020-07-11 01:15:00 6.2608 -6.2291
0 120 2020-07-11 01:30:00 6.2847 -6.7508
0 120 2020-07-11 01:45:00 6.469 -6.8538

ANEXO: Parámetros

Parámetros: Dependen de las etiquetas ("tags") que se definen en cada encabezado de columna. Etiquetas disponibles:

Parámetro                             Servicio Factor a aplicar Subdispositivo
'Active energy (Wh)' 402 1000
'Active Power (W)' 401 1
'Reactive Power (VAr)' 403 1
'Active energy delivered (Wh)' 402 1000
'Reactive energy delivered (VArh)' 404 1000
'Gasoil (l)' 432 1000
'Temperature (ºC)' 301 1
'CO2 Level ()' 307 1
'Humidity Rate ()' 302 1
'Litros (l)' 901 1000
'Iluminancia (lx)' 303 1
'Producción (Units)' 131 1
'CO2 (ppm)' 307 1
'Active energy delivered A (Wh)' 402 1000 'A'
'Active energy delivered B (Wh)' 402 1000 'B'
'Active energy delivered C (Wh)' 402 1000 'C'
'Active energy delivered rate 1 (Wh)' 402 1000 '1'
'Active energy delivered rate 2 (Wh)' 402 1000 '2'
'Active energy delivered rate 3 (Wh)' 402 1000 '3'
'Active energy delivered rate 4 (Wh)' 402 1000 '4'
'VLNAvg' 405 1
'Agua (l)' 901 1000
'Agua (m3)' 901 1
'Gas (m3)' 419 1
'Gas (l)' 419 1000
'Caudal Agua (m3/h)' 902 1
'Agua (m3) (m3)' 901 1
'Consumo E0 ()' 503 1 'E0'
'Consumo E1 ()' 503 1 'E1'
'Consumo E2 ()' 503 1 'E2'
'Temperatura Impulsion ()' 806 100
'HeatEnergy ()' 802 1
'Temperatura Retorno ()' 805 100
'WaterFlowRate' 804 1
'Active Power ()' 801 1
'Energia Reactiva Recibida (kVArh)' 404 1 'ENTRADA'
'Energia Activa recibida (kWh)' 402 1 'ENTRADA'
'Energia Reactiva Entregada (kVArh)' 404 1
'Energia Activa Entregada (kWh)' 402 1
'Frequency (Hz)' 414 1
'Current A (A)' 406 1 'A'
'Current B (A)' 406 1 'B'
'Current C (A)' 406 1 'C'
'Voltage A-N (V)' 405 1 'A'
'Voltage B-N (V)' 405 1 'B'
'Voltage C-N (V)' 405 1 'C'
'Power Factor ()' 412 1
'Apparent Power (VA)' 409 1
'Temperature (°C)' 301 100
'Compressed air massflow (m3/h)' 436 1
'Flujo de aire comprimido (m3/h)' 436 1
'Compressed air massflow (m3/min)' 436 1/60
'Flujo de aire comprimido (m3/min)' 436 1/60
'Compressed air volume (m3)' 435 1
'Volumen de aire comprimido (m3)' 435 1
'Dew Point' 312 1
'Punto de rocio' 312 1
'Generic Volume (m3)' 504 1
'Volumen generico (m3)' 504 1
'Mass flow (m3/h)' 804 1
'Mass flow (m3/min)' 804 1/60
'Mass flow (l/min)' 804 1000/60
'Flujo masico (m3/h)' 804   1
'Flujo masico (m3/min)' 804 1/60
'Flujo masico (l/min)' 804 1000/60
'HeatEnergy (kWh)' 802 1
'HeatEnergy (MWh)' 802 1/1000



Schneider StruxtureWare

Disponible para

  • FTP

Parámetros disponibles

503 - Valor genérico

Todos los valores se insertan utilizando el parámetro ID 503. Una vez en la plataforma, cada uno de ellos debe ser derivado al parámetro correspondiente.

Tipo de formato

  • Valores separados por comas.
  • Archivo .CSV

Formato del CSV:

  • Columna 1: Parte del ID del dispositivo
  • Columna 2: Parte del ID del dispositivo
  • Columna 3: Fecha y hora en el formato: AAAA-MM-DD hh:mm:ss (hora local, relacionada con la zona horaria configurada en el concentrador del EMS)
  • Columna 4: Lectura

El ID del dispositivo es [Columna 1]_[Columna 2]

Ejemplo

APT, CRL. Gas device_m3,   2020-05-07 00:00:00, 277459.81
APT, CRL. Elec device_MWh, 2020-05-07 00:00:00, 7212.04

Este ejemplo importaría datos de 503 en el EMS bajo los dispositivos:

  • APT_CRL. Gas device_m3
  • APT_CRL. Elec device_MWh



Sedical

Disponible para

  • FTP

Parámetros disponibles

  • 419 - Volumen de Gas
  • 402 - Energía Activa

Tipo de formato

  • Los valores deben ir separados por signos punto y coma.
  • Archivo .CSV

Formato del CSV:

  • Columna 1: Fecha y hora en el formato: DD/MM/AAAA hh:mm:ss (hora en UTC)
  • Columna 2: -
  • Columna 3: ID del dispositivo
  • Columnas 4-8: -
  • Columna 9: Lectura
  • Columna 10: Tipo de parámetro
    • m3: Volumen de Gas (419 en el EMS).
    • Wh: Energía Activa (402 en el EMS). El valor se convierte a kWh en la plataforma.
    • kWh: Energía Activa (402 en el EMS).
  • Columnas 11-19: -

Ejemplo

14/04/2020 00:00:00;11;1022001;REL;65;Gas;149;0;791;m3;14/04/2020 01:58:00;;15/09/1914;;0;m3;31/12/1916;C0010A0C



S-Monitor (SCADA & HMI)

Disponible para

  • FTP

Parámetros disponibles

Todos los parámetros de DEXMA. Lista completa aquí.

Tipo de formato

  • Los valores deben ir separados por signos punto y coma.
  • Archivo .CSV

Formato del CSV:

  • Fila 1: Definición de cada columa
    • Columnas 3-X: Definición del tipo de parámetro y ID del dispositivo como [ID de parámetro DEXMA]-[ID del dispositivo]
  • Filas 2-X: Datos

A partir de la fila 2:

  • Columna 1: Fecha en el formato: DD-MM-AAAA
  • Columna 2: Hora en el formato: hh:mm:ss (hora local, relacionada con la zona horaria configurada en el concentrador del EMS)
  • Columnas 3-X: Lecturas para cada tipo de parámetro

Ejemplo

Data; Hora; 301-Temp; 419-GasCoz; 419-GasCald; 402-TorreG; 901-AF; 901-AQS; 402-Geral; 402-Chiller
23-09-2014; 14:30:45; 24,6; 5995,0; 32506,0; 19987,3; 0,0; 5974,0; 845143,9; 66820,7; 43072,3;



SOLARLOG

Disponible para

  • FTP

Parámetros disponibles

  • 401 - Potencia Activa
  • 402 - Energía Activa
  • 406 - Corriente
  • 405 - Voltaje
  • 301 - Temperatura ºC
  • 461 - Potencia DC Activa Producida
  • 465 - Voltaje DC Producido

Tipo de formato

  • Los valores deben ir separados por signos punto y coma.
  • Cada archivo incluye información sobre N dispositivos.
  • Cada dispositivo envía información de varios tipos de contadores que se identifican en el Encabezado como INV, Pac, Uac...
  • Las filas se ordenan por la fecha y hora de forma descendente.
  • Archivo .CSV

Formato del CSV:

  • Columna 1: Fecha en formato: DD/MM/AA
  • Columna 2: Hora en formato: hh:mm:ss (hora local, relacionada con la zona horaria configurada en el concentrador del EMS)
  • Columnas 3-X: Información de cada dispositivo concatenada de la siguiente forma:
    • Columna x.1: ID del dispositivo
    • Columnas x.2-x.11: Información sobre distintos tipos de contadores:
      • Pac: Potencia Activa (401 en el EMS). Puedes encontrar Pac1, Pac2 and Pac3, en casos trifásicos.
      • Uac: Voltaje (405 en el EMS). Puedes encontrar Uac1, Uac2 and Uac3, en casos trifásicos.
      • Iac: Corriente (406 en el EMS). Puedes encontrar Iac1, Iac2 and Iac3, en casos trifásicos.
      • Pdc: Potencia DC Activa Producida (461 en el EMS). Pueden haber 2.
      • Udc: Voltaje DC Producido (465 en el EMS). Pueden haber 2.
      • Temp: Temperatura (301 en el EMS)
      • DaySum: Para todos los dispositivos es Energía Producida is Produced Energy (452 en el EMS) except for the last device, for which DaySum is Active Energy (402 en el EMS).

Cuando se han definido todos los parámetros del dispositivo 1, la siguiente columna empieza con el siguiente dispositivo, y así sucesivamente. Es una lista de columnas concatenadas con información sobre todos los parámetros de cada dispositivo.



Nota: Si el archivo incluye información sobre un dispositivo llamado "N3", dicho dispositivo se ignora.

Ejemplo

Date;            Time;            INV;  Pac;  DaySum;  Status;  Error;  Pdc1;  Pdc2;  Udc1;  Udc2;  Temp;  Uac;  INV;  Pac;    DaySum;  Status;  Error;  Uac;  Iac;  Pac1;    Pac2;   Pac3;   Uac1;  Uac2;  Uac3
10/06/20; 23:55:00; 1; 0; 8943; 0; 0; 0; 0; 0; 0; 0; 0; 2; 6262; 235110; 1; 0; 230; 27; 2018; 2418; 1826; 230; 230; 230
10/06/20; 23:50:00; 1; 0; 8943; 0; 0; 0; 0; 0; 0; 0; 0; 2; 5829; 234582; 1; 0; 230; 25; 1981; 2201; 1645; 230; 230; 230
10/06/20; 23:45:00; 1; 0; 8943; 0; 0; 0; 0; 0; 0; 0; 0; 2; 6334; 234098; 1; 0; 230; 27; 2228; 2248; 1858; 230; 230; 230

En este ejemplo, los dispositivos se llaman INV.



Synapsis SIP

Disponible para

  • FTP

Parámetros disponibles

  • 40261 - Energía Activa 30min

Tipo de formato

  • Valores separados por comas.
  • Archivo .CSV

Formato del CSV:

  • Columna 1: Fecha y hora en el formato: DD-MM-YYYY hh_mm (hora local, relacionada con la zona horaria configurada en el concentrador del EMS)
  • Columna 2: Lectura
  • Columna 3: ID del dispositivo

Ejemplo

Timestamp,        Value, MeterID
15-10-2020 00:30, 1.456, 10th Floor kWh
15-10-2020 01:00, 2.564, 10th Floor kWh



Synetica

Disponible para

  • FTP
  • Email

Parámetros disponibles

503 - Valor genérico

Todos los valores se insertan utilizando el parámetro ID 503. Una vez en la plataforma, cada uno de ellos debe ser derivado al parámetro correspondiente.

Tipo de formato

  • Valores separados por comas.
  • Archivo .CSV

Formato del CSV:

  • Fila 1: Cabecera
    • Columna 3-X: ID de dispositivo (tantas columnas como dispositivos haya)
  • Fila 2-X: Datos

De la fila 2 en adelante:

  • Columna 1: Fecha y hora en el formato: DD/MM/YYYY hh:mm:ss (hora UTC)
  • Columna 2: -
  • Columna 3-X: Lectura de cada dispositivo

Ejemplo

UTCTimeStamp,         LocalTimeStamp,      device1, device2, device3
21/05/2020 11:30:00, 21/05/2020 12:30:00, 4250, 212.23, 12.4


Trend v1

Disponible para

  • FTP
  • Email

Parámetros disponibles

503 - Valor genérico

Todos los valores se insertan utilizando el parámetro ID 503. Una vez en la plataforma, cada uno de ellos debe ser derivado al parámetro correspondiente.

Tipo de formato

  • Valores separados por comas.
  • Archivo .CSV

Formato del CSV:

  • Columna 1: Fecha y hora en el formato: DD/MM/YYYY hh:mm(hora UTC)
  • Columna 2: Parte del ID del dispositivo
  • Columna 3: Lectura
  • Columna 4:Parte del ID del dispositivo

El ID del dispositivo se compone como: [Columna 4]-[Columna 2]

Ejemplo

UTCTimeStamp,     Asset_ID,                   Value,   DeviceID
06/04/2020 13:15, 21_11_S1_Real Energy Total, 27363.9, Meter 51

En este ejemplo, el ID del dispositivo sería: Meter 51-21_11_S1_Real Energy Total.



Trend v2

Disponible para

  • FTP

Parámetros disponibles

503 - Valor genérico

Todos los valores se insertan utilizando el parámetro ID 503. Una vez en la plataforma, cada uno de ellos debe ser derivado al parámetro correspondiente.

Tipo de formato

  • Valores separados por comas.
  • Archivo .CSV

Formato del CSV:

  • Column 1: ID del dispositivo
  • Column 2: Fecha y hora en el formato: DD/MM/YYYY hh:mm:ss (hora UTC)
  • Column 3:  Lecturas

Ejemplo

LabelsFromController   UTCTimeStamp          value
1stFlrTop     2020-04-03 12:45:00   84707
1stFlrTop    2020-04-03 13:00:00   84707
1stFlrTop     2020-04-03 13:15:00   84707
1stFlrTop    2020-04-03 13:30:00   84708



UNIWIN32

Disponible para

  • FTP

Parámetros disponibles

301 - Temperatura

Tipo de formato

  • Archivo .ASC

Este parser procesa los datos de las sondas de temperatura SIEMENS, enviados en archivos con la estructura siguiente:

  • Fila 1: Número de dispositivos de los cuales tiene datos el archivo.
  • Fila 2: -
  • Filas 3-X (donde X es el último dispositivo): IDs de dispositivo.
  • Filas X+1 - X+7: -

Desde la fila X+8 en adelante (separatas por comas):

  • Columna 1: -
  • Columna 2: Fecha y hora en el formato: DD/MM/YYYY hh:mm:ss (el parser toma la zona horaria de la configuración del concentrador en el EMS).
  • Columnas 3-X:  Lecturas. Cada columna es la lectura de un dispositivo distinto, clasificadas según el orden de las Filas 3-X.

Ejemplo

5
Histórico             : HISTO_PL02_DEXMA
Elemento     1        : C-201 Temperatura
Elemento     2        : C-202 Temperatura
Elemento     3        : C-203 Temperatura
Elemento     4        : C-204 Temperatura
Elemento     5        : C-205 Temperatura
Tiempo de muestreo    : 00:15:00
Intervalo muestreo    : 30/09/2014 0:07:30 --- 30/09/2014 23:52:30
Número de muestras    : 96
Estado actual         : ACTIVO
Valor máximo          :   22.8    24.1    20.6    40.7    24.1
Valor mínimo          :   22.3    23.0    19.9    40.7    23.4
Valor medio           :   22.4    23.4    20.3    40.7    23.7
                       ,,,°C,°C,°C,°C,°C
1,30/09/2020 0:15:30, 22.8, 23.6, 20.5, 40.7, 24.0
2,30/09/2020 0:30:30, 22.8, 23.6, 20.5, 40.7, 24.0
3,30/09/2020 0:45:30, 22.8, 23.6, 20.5, 40.7, 24.0
4,30/09/2020 0:00:30, 22.8, 23.6, 20.5, 40.7, 24.0

En este ejemplo, el archivo contiene datos de 5 dispositivos de temperatura. Por esta razón, desde la fila donde empiezan los datos, hay 5 columnas de lecturas. La columna 1 contiene las lecturas del primer dispositivo; la columna 2 contiene las lecturas del 2o dispositivo... y así sucesivamente.



WIT-DSET

Disponible para

  • FTP

Parámetros disponibles

  • 802 - Energía Térmica (calor)
  • 810 - Energía Térmica (frío)
  • 806 - Temperatura de salida
  • 805 - Temperatura de entrada
  • 804 - Flujo de masa
  • 801 - Potencia Térmica (calor)
  • 419 - Volumen de Gas
  • 402 - Energía Activa
  • 401 - Potencia Activa
  • 812 - Factor de potencia
  • 161 - Tiempo de uso
  • 501 - Entrada binaria digital

Tipo de formato

  • Formato .xml

Formato del .xml:

  • tagdset: incluye la información de 1 dispositivo en 1 fecha y hora en concreto
  • id: ID de dispositivo
  • var: parámetro; el parser reconoce:
    • "TENERGYMWH": 802 en el EMS, dividido por 1000
    • "TENERGYCMWH": 810 en el EMS, dividido por 1000
    • "OUTTEMP": 806 en el EMS
    • "INTEMP": 805 en el EMS
    • "TPOWER": 801 en el EMS
    • "MASSFLOW": 804 en el EMS
    • "TENERGY": 802 en el EMS
    • "GASVOLUME": 419 en el  EMS
    • "EAENERGY": 402 en el EMS
    • "EAPOWERKW": 401 en el EMS, dividido por 1000
    • "LOADFACTOR": 812 en el  EMS
    • "TENERGYC": 810 en el EMS
    • "TOU": 161 en el EMS
    • "IO": 501 en el EMS
  • time: fecha y hora en el formato: YYYYMMDDhhmm (hora UTC)
  • value: lectura

Ejemplo

<dset>
<tagdset id="WT1015-1" var="TENERGYCMWH" time="201504201115" value="1749.1"/>
<tagdset id="WT1015-1" var="OUTTEMP" time="201504201115" value="9.05"/>
<tagdset id="WT1015-1" var="INTEMP" time="201504201115" value="9.74"/>
<tagdset id="WT1015-1" var="TPOWER" time="201504201115" value="37"/>
<tagdset id="WT1015-1" var="MASSFLOW" time="201504201115" value="47.37"/>
<tagdset id="WT1015-2" var="GASVOLUME" time="201504201115" value="191882.1"/>
<tagdset id="WT1015-3" var="GASVOLUME" time="201504201115" value="254632"/>
<tagdset id="WT1015-4" var="TENERGYMWH" time="201504201115" value="0"/>
<tagdset id="WT1015-4" var="OUTTEMP" time="201504201115" value="90.02"/>
<tagdset id="WT1015-4" var="INTEMP" time="201504201115" value="61.13"/>
</dset>



WONDERWARE

Disponible para

  • FTP

Parámetros disponibles

503 - Valor genérico

Todos los valores se insertan utilizando el parámetro ID 503. Una vez en la plataforma, cada uno de ellos debe ser derivado al parámetro correspondiente.

Tipo de formato

  • Valores separados por puntos y comas.
  • Archivo .CSV

Formato del CSV:

  • Fila 1: Definición de cada columna.
    • Columnas 2-X: IDs de dispositivos
  • Filas 2-X: Datos

Desde la fila 2 en adelante:

  • Columna 1: Fecha y hora en el formato: DD/MM/YYYY hh:mm:ss
  • Columnas 2-X: Lecturas de cada dispositivo.

Ejemplo

FECHA HORA;          VAP_CT-01_CNT;   VAP_CT-02_CNT;  VAP_CT-03_CNT
18/10/2020 0:00:00;  985789.1;        278382.5;       8171.1
18/10/2020 1:00:00;  987133.9;        278491.6;       8175.9
18/10/2020 2:00:00;  988619.3;        278602.1;       8186.1
18/10/2020 3:00:00;  990061.7;        278708.3;       8191.5
18/10/2020 4:00:00;  991509.4;        278816.7;       8194.5
18/10/2020 5:00:00;  993070.4;        278934.9;       8197.5
18/10/2020 6:00:00;  994572.3;        279052.8;       8202.3
18/10/2020 7:00:00;  995975.4;        279167.3;       8204.7
18/10/2020 8:00:00;  997378.9;        279285.1;       8213.7

¿Te pareció útil este artículo?
