Introducción a parámetros

Seguir

Este artículo incluye una descripción de los parámetros que pueden insertarse en la plataforma, así como la metodología que debería seguirse en función del tipo de variable que se quiera insertar. Además, se resumirá el algoritmo que el software utiliza para calcular las diferentes frecuencias de los datos. Finalmente, se proveerá información adicional para resolver posibles incidencias que puedan surgir.

La información se dividirá en los siguientes apartados:

  1. Definición de parámetro
  2. Parámetros disponibles en la plataforma
  3. Insertando parámetros en la plataforma - Frecuencias disponibles
  4. Cálculos después de la inserción de datos
  5. Gestión de los parámetros insertados en la plataforma
  6. Visualización de los parámetros
  7. Normas esenciales sobre los parámetros

1. Definición de parámetro

Un parámetro es aquello que permite a la plataforma entender qué tipo de consumo o variable está monitorizando un dispositivo. Es muy importante definir correctamente un parámetro ya que la configuración de alertas, la visualización de los valores insertados y otras funcionalidades van a depender de ello.

Es importante entender que un mismo dispositivo puede disponer de múltiples parámetros siempre que cada uno de ellos sea único. Es decir, un dispositivo puede disponer de 15 parámetros pero ninguno puede estar repetido. Si aplicamos esta lógica a un concentrador que esté mandando datos de dos sensores de gas, en nuestra plataforma no podría haber un mismo dispositivo con el parámetro de gas dos veces. Entonces, cada sensor sería representado por un dispositivo diferente y cada uno dispondría del parámetro "gas".

2. Parámetros disponibles en la plataforma

Múltiples parámetros son compatibles con nuestra plataforma. La lista de todos los parámetros disponibles puede encontrarse en la siguiente hoja de cálculo:

Hoja de cálculo de parámetros de la plataforma

Como puede observarse en la hoja de cálculo, disponemos de parámetros procedentes de variables continuas y discretas. Todos ellos están representados por un código de 3 dígitos. De todas formas, durante la inserción de datos, dependiendo del tipo de variable insertada puede ser necesario añadir dos dígitos adicionales.

Por favor, dirigiros a la sección 3 para más información sobre la inserción de parámetros en la plataforma y las frecuencias disponibles para cada uno de ellos.

3. Insertando parámetros en la plataforma - Frecuencias disponibles

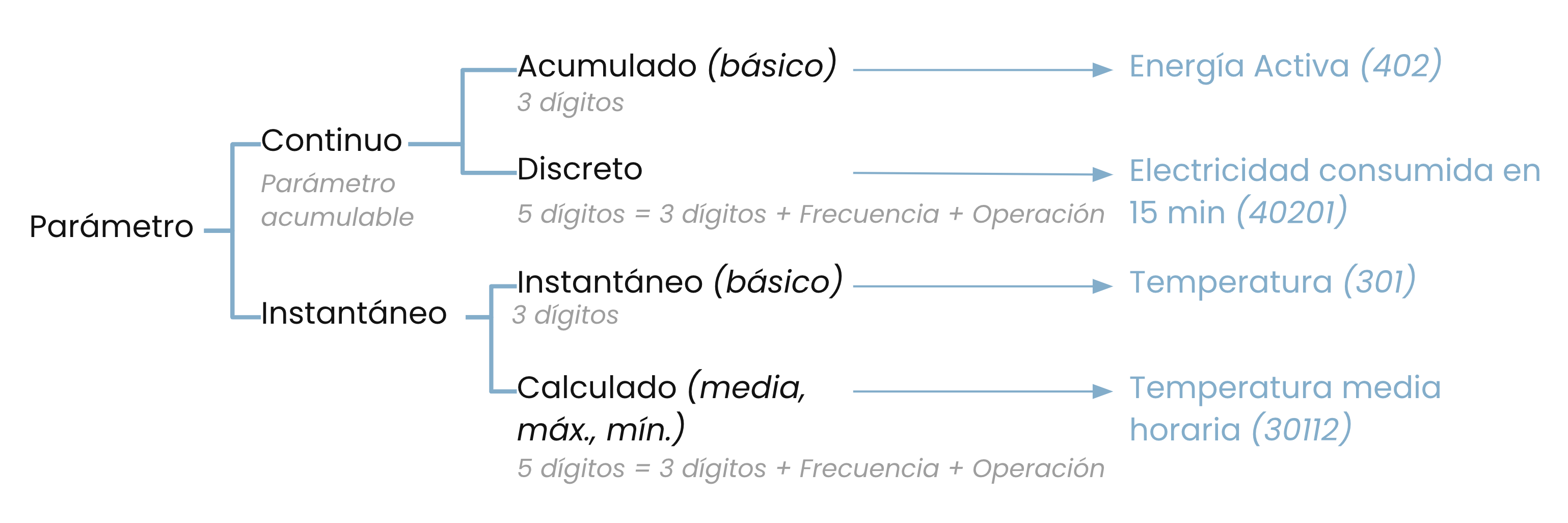

Para poder entender cómo un parámetro puede insertarse en la plataforma, deben diferenciarse las variables discretas y continuas.

Las variables discretas se acostumbran a insertar usando el número compuesto por 3 dígitos mostrado en la hoja de cálculo del apartado anterior. Solo en algunos casos específicos, los datos podrían introducirse como se explica en el subapartado 3.2.

Las variables continuas pueden insertarse de dos formas:

  1. Básica. La forma básica implica que los datos se insertan de forma acumulada, es decir, que cada medida se añadirá a la anterior. Esto resulta en valores que van incrementando indefinidamente y crea una relación entre cada valor y el anterior. Esta forma de inserción es neutra en cuanto a frecuencia, ya que no va directamente relacionada con una frecuencia específica (se puede interpolar entre valores).
  2. Discreta. La forma discreta implica que cada medida se insertará directamente a la plataforma, independientemente de medidas anteriores. Esta forma de inserción va directamente relacionada con una frecuencia de inserción de datos específica.

3.1 Insertando datos básicos

Cuando se insertan datos básicos, la frecuencia de inserción se identificará automáticamente. Si queremos insertar datos básicos, cada parámetro se representará mediante los números de 3 dígitos mostrados en la hoja de cálculo del apartado 2.

Una vez insertados, el software llevará a cabo diversos cálculos para poder determinar el consumo específico en diferentes frecuencias. Dirigiros al apartado 4 para conocer dichos cálculos.

3.2 Insertando datos discretos

Cuando se insertan datos discretos, es necesario especificar la frecuencia con la que se están insertando. También debe definirse la "operación" mediante la cual se han discretizado los valores.

La forma de representar datos discretos es mediante el código SSSFO, en el cual:

  • SSS corresponde al número de 3 dígitos que representa cada parámetro, mostrado en la hoja de cálculo del apartado 2.
  • F representa la frecuencia de inserción de datos:
Frecuencia Valor de F
15 minutos 0
Horaria 1
Diaria 2
Semanal 3
Mensual 4
Anual 5
  • O representa la operación mediante la cual se han discretizado los datos:
Operación Valor de O
Discreto 1
Media 2
Máximo 3
Mínimo 4
Uno a uno 5



Los valores de operación del 1 al 4 acostumbran a ser utilizados para variables continuas, como el consumo eléctrico o de agua. En estos casos, la operación implicaría si se está insertando un valor discreto de la electricidad consumida, la media, el máximo o el mínimo; Valores de operación del 2 al 5 acostumbran a ser utilizados para variables discretas, como temperatura o potencia.

Se debe tener en cuenta que el valor de operación 5 representa un valor instantáneo, distinto a enviar datos que representen la media de consumo durante un periodo de tiempo determinado.

4. Cálculos después de la inserción de datos

Antes de entender los cálculos que la plataforma lleva a cabo una vez un parámetro ha sido introducido, es importante conocer todas las frecuencias disponibles en la plataforma:
  • 5 minutos.
  • 10 minutos.
  • 15 minutos.
  • Horaria.
  • Diaria.
  • Semanal.
  • Mensual.
  • Anual.

4.1 Cálculos aplicados a datos discretos

Los datos discretos pueden representarse directamente en la sección de análisis en la frecuencia en la que hayan sido insertados. Esto implica que el usuario visualizará exactamente el mismo valor que haya insertado.

 Imaginemos que insertamos datos cada media hora, y subimos un dato de 15 kWh a las 10:00h y un dato de 20 kWh a las 10:30h. Entonces, seríamos capaces de calcular nuestro consumo horario de las 10:00h sumando el consumo de cada media hora, es decir, 35 kWh. Si tuviéramos los datos de todo el día, podríamos realizar el mismo procedimiento para calcular el consumo diario. Y así, consecutivamente.

Este procedimiento es el mismo que sigue la plataforma. Cuando se inserta un parámetro discreto en una frecuencia concreta, todas las frecuencias inferiores se calculan automáticamente. Por ejemplo, si se insertan datos diarios, las frecuencias semanales, mensuales y anuales se calcularán cuando sea posible. El resto de frecuencias (las superiores) permanecerán vacías.

Nota: Si insertamos los datos en una resolución semanal, la resolución mensual no será calculada. Esto se debe a que los meses no siempre comienzan el primer día de la semana, ni terminan el último día de la semana, por lo que al añadir los cálculos semanales no se cubre totalmente el consumo mensual en la mayoría de los casos. Para no interpolar, no se calculan los datos mensuales, por lo que hay que ser coherente con la forma en que la plataforma calcula los datos de menor resolución.


4.2 Cálculos para datos básicos

Los datos básicos no pueden representarse directamente en la pantalla de análisis, ya que representan datos acumulados. Por tanto, la plataforma realizará una interpolación entre los valores insertados para identificar el consumo entre ellos.

Como un ejemplo, imaginemos que subimos un consumo de 1000 kWh a las 10:00h; Después, subimos un consumo de 1100 kWh a las 11:00h. Sabemos que el consumo entre las 10:00h y las 11:00h es de 100 kWh. Por consecuente, el consumo horario mostrado en la pantalla de análisis a las 10:00h será de 100 kWh.

Además, también podemos estimar que el consumo cada 15 minutos entre las 10:00h y las 11:00h ha sido de 25 kWh. Por tanto, el consumo cada 15 minutos mostrado en la pantalla de análisis para las 10:00h, 10:15h, 10:30h y 10:45h será de 25 kWh.

En conclusión, si se introducen datos básicos, todas las frecuencias se calcularán de forma automática, siguiendo una interpolación simple así como se ha mostrado en los ejemplos previos.


5. Gestión de los parámetros insertados en la plataforma

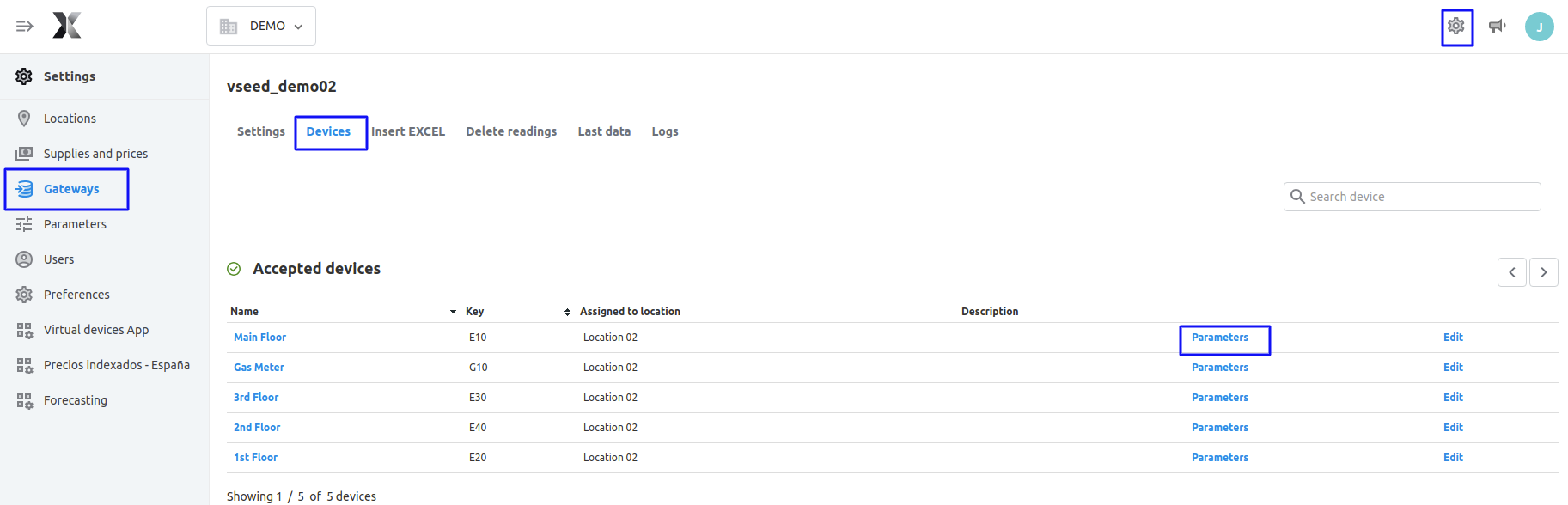

Una vez se han introducido datos en la plataforma, para poder ver y gestionar los parámetros introducidos por cada dispositivo, se debe ir a Configuración > Concentradores (elegir un concentrador y hacer click en editar) > Dispositivos > Parámetros:

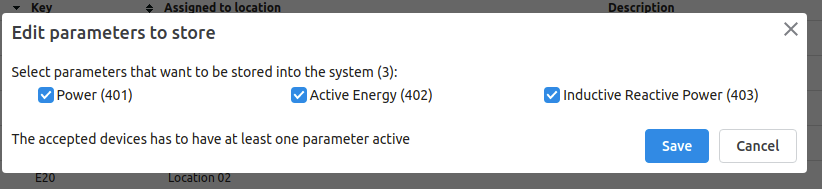

Cuando hagas click en Parámetros, aparecerá la siguiente ventana:


En este menú podrás seleccionar y des-seleccionar todos los parámetros que se hayan recibido de este dispositivo en concreto.

En caso que identifiques un parámetro que estés recibiendo y que no sea útil de analizar, tendrás dos opciones:

  1. Des-seleccionar el parámetro, lo cual evitará el coste de un datapoint.
  2. Derivar el parámetro a uno que sí puedas analizar, como derivar pulsos a volumen o energía de gas.

6. Visualización de los parámetros

Una vez todos los parámetros hayan sido introducidos en la plataforma y aceptados por los usuarios, es hora de visualizarlos en la pantalla de análisis. A continuación hay una tabla que contiene los parámetros que pueden visualizarse en cada pantalla:

Pantalla/Parámetro Consumo de fuentes energéticas* Temperatura Coste Otros**
Consumo x - - -
Coste x - x -
Evolución x - - -
Confort - x - -
Maxímetro x - - -
Por dispositivo x x x x
Análisis Avanzados x x x x
Consultas x x x x



*Consumo de fuentes energéticas se refiere a:

  • Consumo de electricidad
  • Gas (kWh, volumen y volumen normalizado)
  • Agua
  • Diésel (kWh y volumen)
  • Electricidad producida
  • Energía térmica (calefacción y refrigeración)
  • Volumen de aire comprimido
  • Gas natural licuado
  • Biomasa

**A tener en cuenta que la Potencia está incluida en la categoría "Otros", así como el Voltaje o la Intensidad.

7. Normas esenciales sobre los parámetros

  •  La norma principal es que cualquier dato insertado va a prevalecer por encima de datos calculados por la plataforma.
  • La segunda normal esencial es que los datos discretos van a prevalecer por encima de los datos básicos (acumulados).
  • La tercera norma esencial es que para poder aplicar coste a algún consumo, los datos deben tener una resolución mínima de 30 minutos. El coste no se guarda como datapoint (es gratuito) pero se calcula en base a un consumo.
  • Si se insertan datos discretos fuera de lo esperado, estos van a ser descartados. Por ejemplo, si la plataforma espera un dato cada 15 minutos pero recibe un dato a las 13:59h en vez de a las 14:00h, esa lectura será descartada y no podrá visualizarse.
  • Datos discretos insertados con frecuencia diaria deben insertarse con la hora a las 00:00h.
