En este artículo aprenderás sobre los data loggers Satel DL161 and DL171.
- ¿Qué son los Satel DL161 y DL171?
- Cómo añadir un Satel DL161 o un DL171 a la Plataforma
- Cómo configurar el concentrador en la plataforma de Satel para insertar datos en la plataforma
¿Qué son los Satel DL161 y DL171?

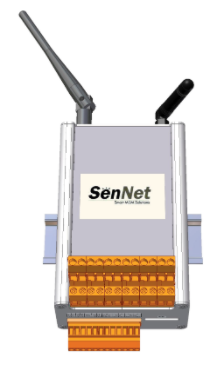

Los dataloggers SenNet DL161 y DL171 son equipos monofásicos para captura de datos de dispositivos de campo (sensores, medidores, etc.) a través de buses serie (RS232 / RS485), comunicaciones IP (Ethernet) o radiofrecuencia.
NOTA 1: Mira los archivos adjuntos al final del artículo para más información, o haz click aquí.
NOTA 2: Esta configuración también puede servir para concentradores Satel DL de la línea 200.
Cómo añadir un Satel DL161 o un DL171 a la Platforma
Los Satel DL161 y DL171 son 2 de los concentradores que están integrados con el EMS, así que comunicar tus Satel con la Plataforma es sencillo y rápido.
Para empezar a recibir datos sigue los pasos siguientes:
1. Accede a la Plataforma con tu usuario y contraseña.

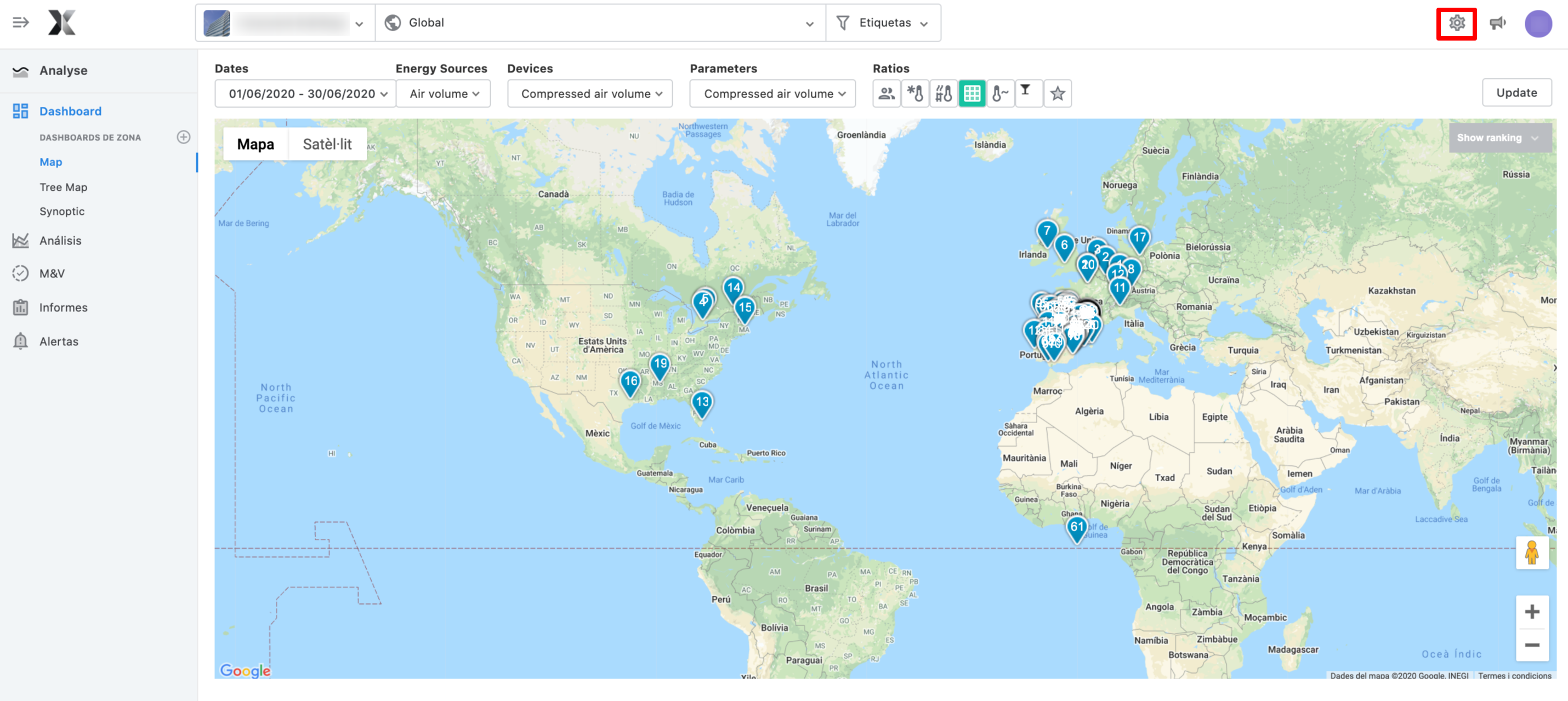

2. Ves a la sección de Configuración:

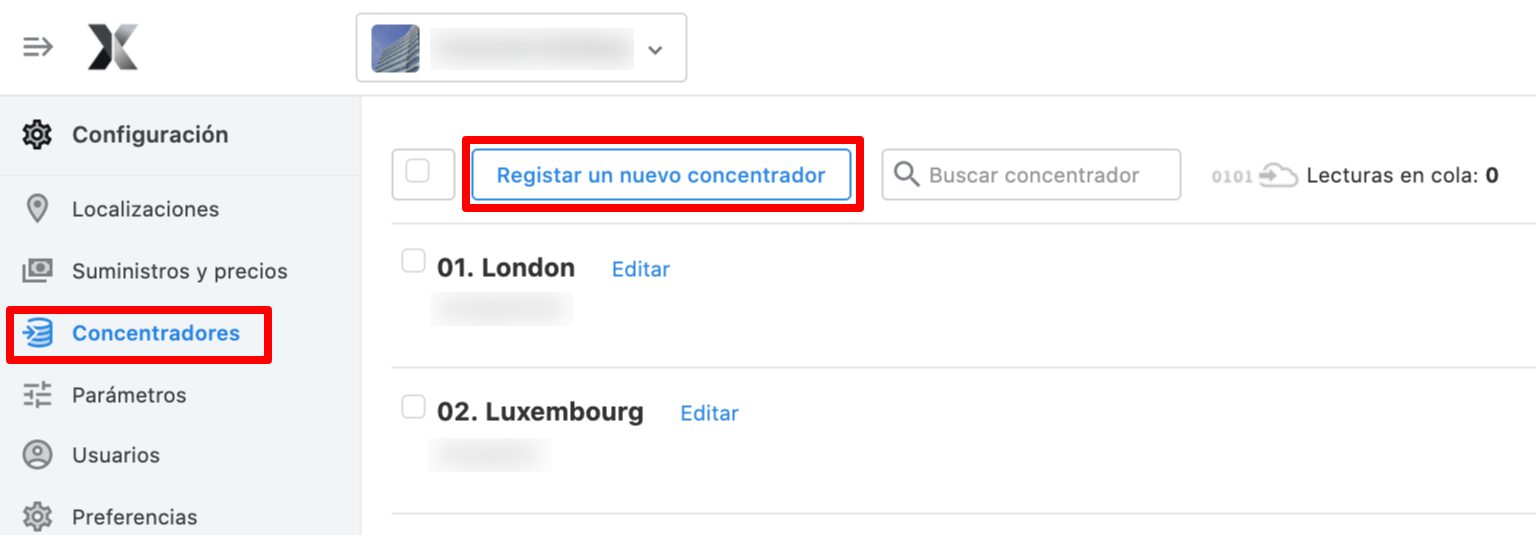

3. En el menú de la izquierda selecciona Concentradores y a continuación Registrar un nuevo concentrador:

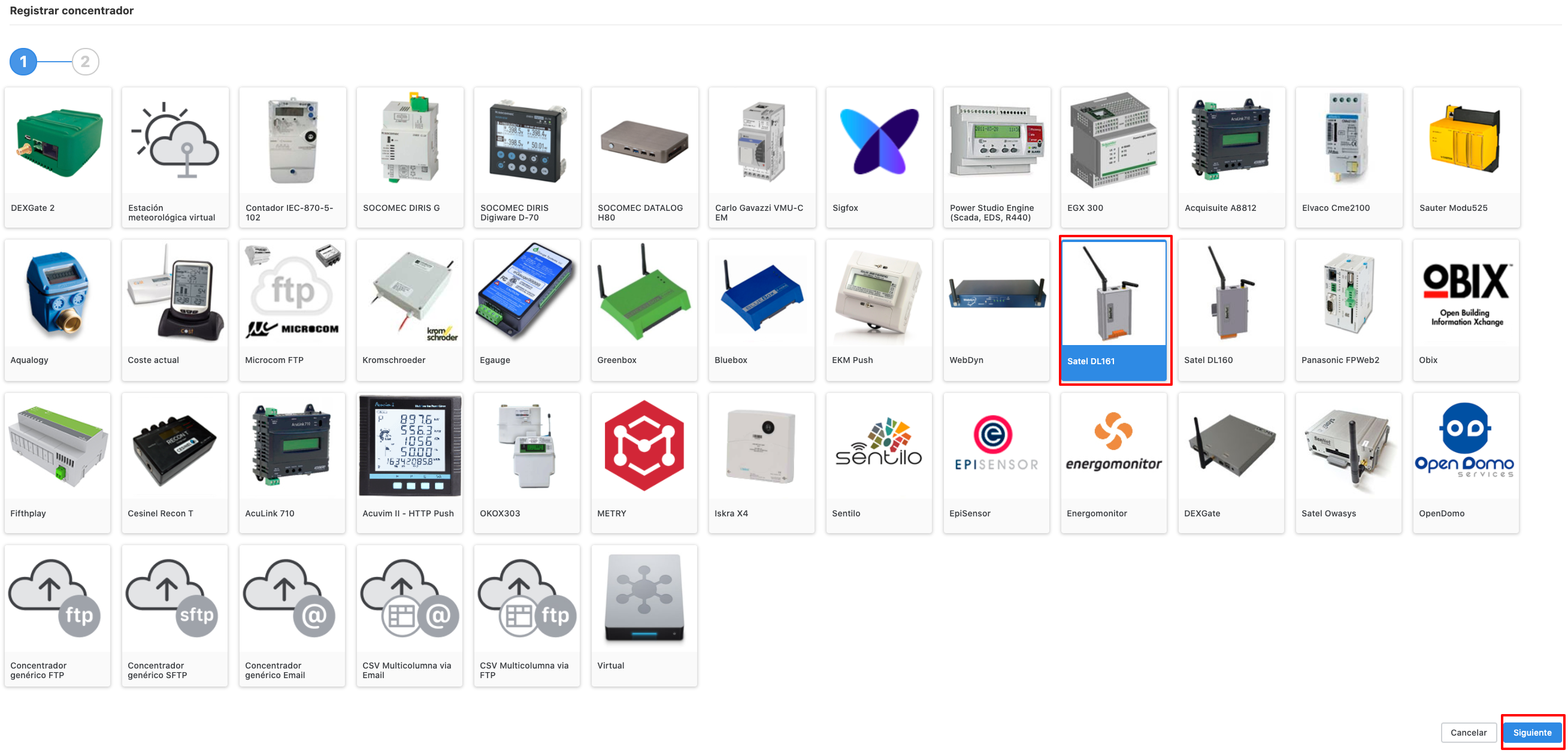

4. Selecciona el concentrador Satel DL160:

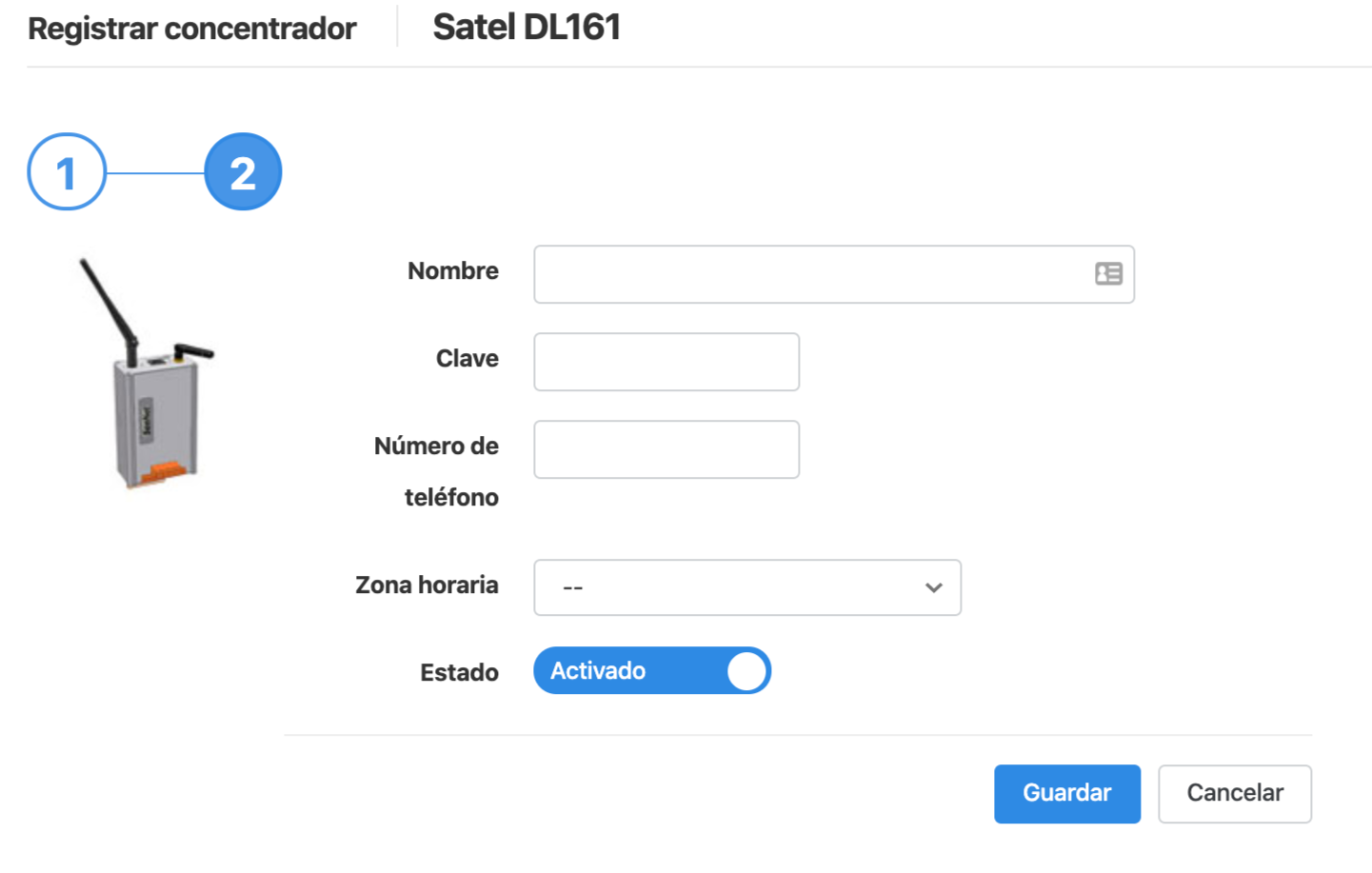

5. Rellena los siguientes campos:
- Nombre: Escribe un nombre distintivo para tu concentrador.
- Clave: Escribe la MAC de tu concentrador. (XX:XX:XX:XX)
- Número de teléfono: Opcional
- Zona horaria: Selecciona la zona horaria donde se encuentra el concentrador.
6. Guarda los cambios en tu concentrador y ya estará todo listo para que tu equipo empiece a enviar datos a la plataforma.
Recuerda que deberás habilitar el tráfico desde el concentrador hacia is3.dexcell.com por el puerto 80 en las redes informáticas de la instalación.
Cómo configurar el concentrador en la plataforma de Satel para insertar datos en la plataforma
La configuración del concentrador en el portal de Satel se realiza con los pasos siguientes:

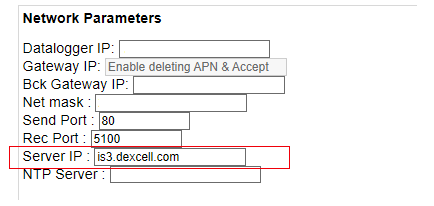

1. Desde la pantalla inicial, hay que ir a Setup, después a General Parameters y en el campo Server IP hay que escribir el siguiente link: is3.dexcell.com

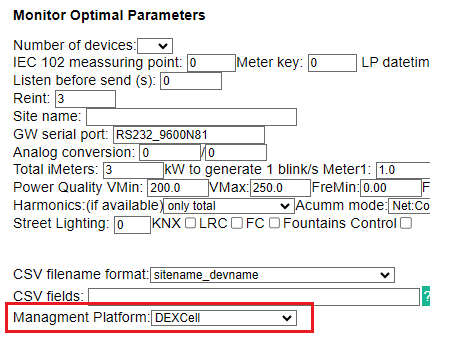

2. El último paso requiere volver a la pantalla de inicio, volver a Setup y después ir a la pantalla de Applications Parameters para seleccionar DEXCell en el campo Management Platform.
