Introducción
En ocasiones, los analizadores que tenemos instalados van a enviar los datos de manera discreta o de manera acumulada. Normalmente, los datos vendrán de manera acumulada. La Plataforma Energy permite trabajar con ambos valores, pero debemos tener muy claro qué representan cada uno de estos parámetros.

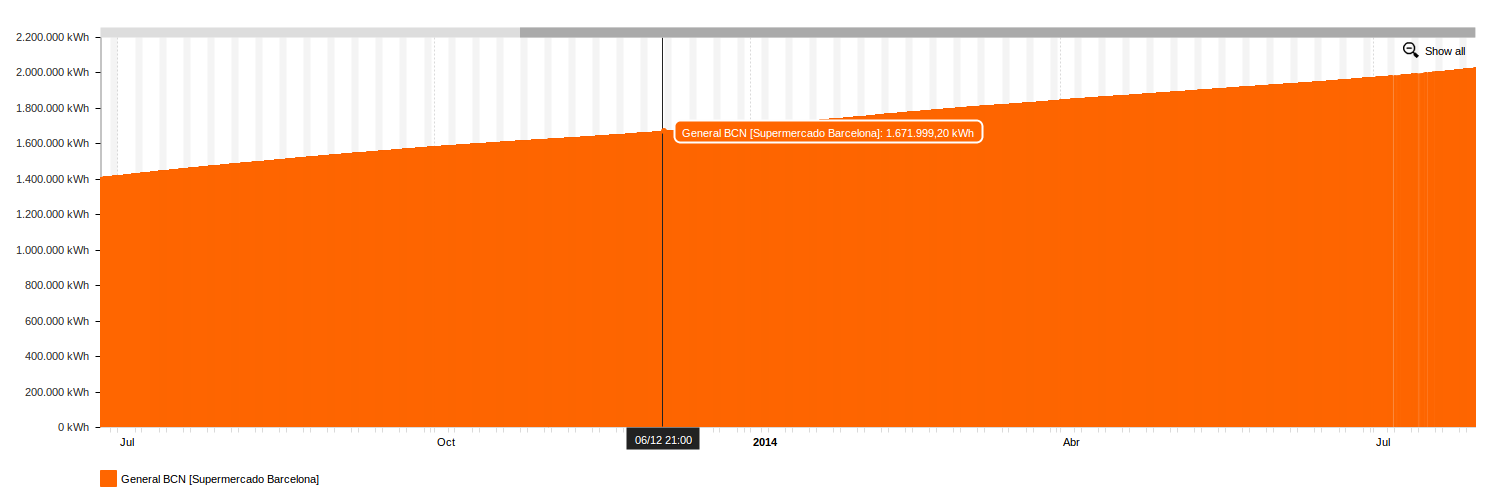

Vayamos a poner un ejemplo con un contador de compañía. La instalación contará con un medidor o contador de energía que llevará de forma acumulada un valor numérico conforme a los kWh consumidos. Este valor nos indica cuando lleva consumido el contador des de su inicio. De esta forma, para obtener cuánto hemos consumido en una cuarto de hora en concreto, deberemos calcular la diferencia entre los 2 cuartos de hora consecutivos.
Es decir, si los valores de Energía Activa que nos muestra el contador, son los siguientes:
- 01/01/2018 at 15:00 --> 422283,16 kWh
- 01/01/2018 at 15:15 --> 422309,47 kWh
Significará que en ese cuarto de hora, hemos consumido exactamente 26,31 kWh (que es la diferencia entre los 2 cuartos de hora mostrados). Es decir, de las 15:00 a las 15:15 hemos consumido 26,31 kWh.

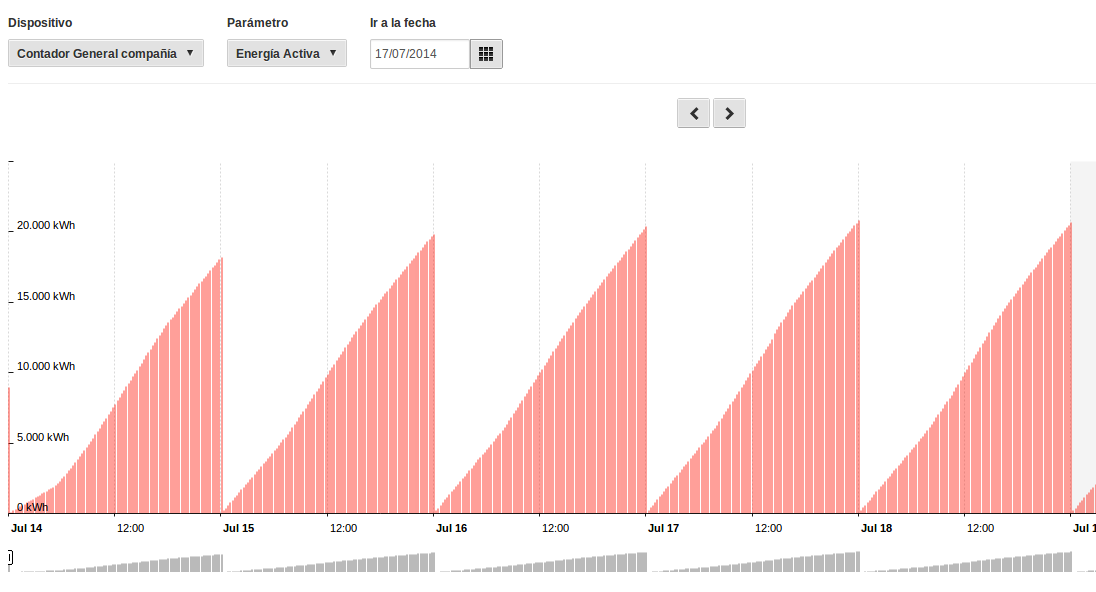

Debido a esto, es importante entender que estos valores deben ser siempre acumulados incrementales, ya que si no al calcular los valores discretos, podríamos obtener valores negativos o picos.
En el caso de insertar los datos de forma acumulada (datos básicos, 402 en el caso de la energía activa), la plataforma distribuirá automáticamente el consumo entre dos fechas consecutivas dentro del mismo mes. Por ejemplo, si disponemos del dato del 01/01/2022 i el siguiente es del 23/01/2022, el consumo entre estas dos fechas se distribuirá uniformemente. Sin embargo, esta propiedad solo puede aplicarse a fechas que se encuentren dentro del mismo mes.
Importar datos históricos en EXCEL
Siempre que queramos importar datos históricos o llenar datos en el caso que nuestro dispositivo haya tenido algún problema en la instalación y no haya podido enviar los datos, deberemos tener en cuenta cómo vamos a importar estos datos.
- Si vamos a importar datos acumualados de Energía Activa, deberemos usar el parámetro 402. La Plataforma Energy calculará automáticamente todos los parámetros discretos disponibles (15min, h, d, s y m)
- En el caso que queramos importar directamente los datos discretos, deberemos indicar la frecuencia de importación. Es decir, si nuestros datos van a ser cuarto horarios, el parámetro a utilizar será el 40201. Si nuestros datos van a ser horarios, el parámetro a utilizar será el 40211. Y así sucesivamente. Para más información acerca del resto de frecuencias, haga click aquí.
Errores comunes

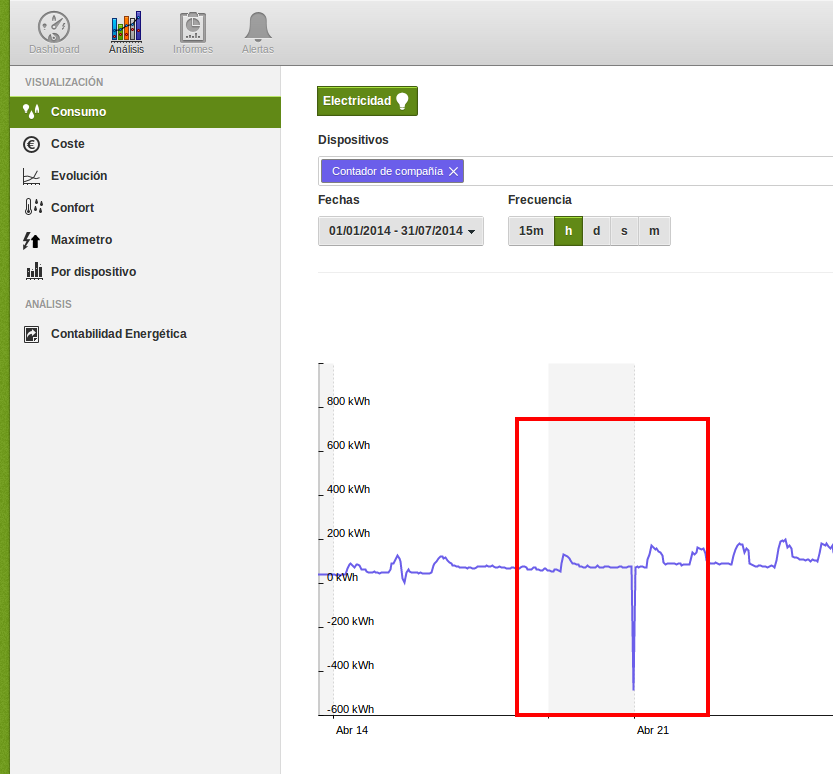

- Importar datos discretos utilizando el parámetro 402. Esto provocará que la Plataforma Energy calcule las diferencias cuarto horarias y los valores obtenidos sean negativos
- Importar datos de Energía Activa acumulada sobre el parámetro 40201. Esto nos motrará en las pantallas de análisis directamente la curba cuarthoraria, pero no obtendremos los valores discretos, que son a partir de los cuales deberemos trabajar

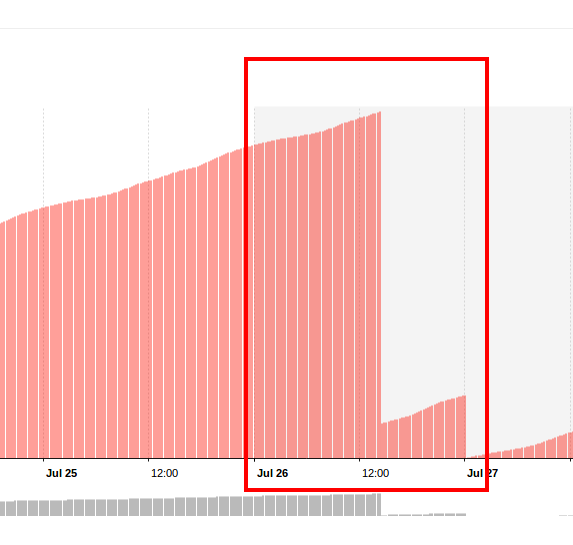

- Importar datos sin mantener los valores de Energía Activa acumulados que ya están en la plataforma. Esto provocará un pico negativo o positivo.
Insertar Energía Activa trifásica
También puede ser de interés saber cómo importar la energía activa en el caso de una instalación trifásica.
Para dicha importación en la plataforma, se utilizan 3 dispositivos, uno por fase y con varios parámetros. Puede encontrar más información sobre los parámetros y dispositivos en sus respectivos artículos.
Un contador/analizador de red trifásico mide la corriente y la tensión de cada fase y luego hace la suma. La mayoría de los contadores, si son trifásicos, sólo envían un 402 que incluye las tres fases, pero te dan los demás valores de cada fase.
Además, hay algunos contadores (como Socomec) que pueden medir trifásico y/o monofásico, por lo que podrías tener un 402 (trifásico) o 3 402 (monofásico).
