En este artículo aprenderás sobre el Circutor Power Studio y el EDS.



¿Qué son Circutor Power Sudio y Circutor EDS?

El Circutor Power Studio es un Software que permite una completa supervisión energética de analizadores de redes, contadores, fugas a tierra y un completo control de diferentes magnitudes en el campo del proceso industrial.


El Circutor EDS es un data logger con un power studio integrado. Es compatible con una amplia variedad de dispositivos Circutor tanto locales (via RS485) como remotos a traves de internet. Tiene 8 entradas digitales y 6 salidas.

Ambos se comunican con la Plataforma a través de HTTP.

NOTA: Mira los archivos adjuntos al final del artículo para más información, o haz click aquí para aprender más sobre Power Studio y aquí para aprender más sobre EDS.



¿Cuándo utilizar Circutor Power Studio y cuándo EDS?

Power Studio

Una vez el usuario ha configurado los parámetros necesarios para llegar al Power Studio (URL, usuario, contraseña), la plataforma se dirigirá a esa dirección y obtendrá datos de los dispositivos registrados.

Si estás utilizando un Power Studio, esta debería ser tu opción. De todas formas, verifica si los dispositivos que tienes en el Power Studio están integrados con la plataforma (en apartados posteriores).

EDS

La integración EDS de Circutor es una integración realizada directamente por Circutor. Esta integración enviará los datos directamente desde los equipos hasta la plataforma (al contrario que la integración de Power Studio).



IMPORTANTE: Actualmente hay varios modelos de EDS en el mercado:

- EDS y EDS Deluxe: los dos modelos tienen integración con la plataforma

- Line-EDS-Cloud: Puede enviar los datos a la plataforma

- Line-EDS-PS: NO puede enviar datos a la plataforma



Cómo añadir un Power Studio a la Plataforma

Para empezar a recibir datos de tu Power Studio sigue los pasos siguientes:

1. Accede a la Plataforma con tu usuario y contraseña.

2. Ves a la sección de Configuración:


3. En el menú de la izquierda selecciona Concentradores y a continuación Registrar un nuevo concentrador:

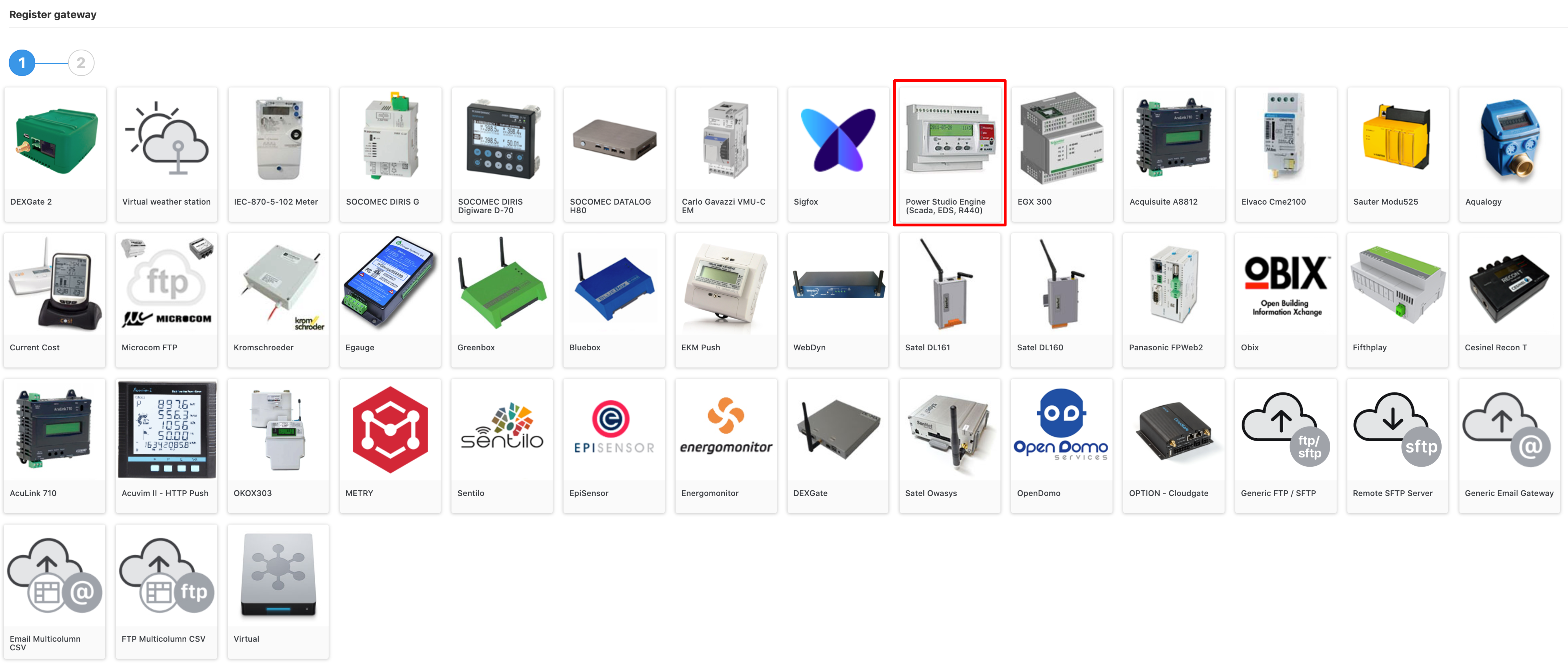

4. Selecciona el concentrador Power Studio Engine:


5. Rellena los siguientes campos:

  • Nombre: Escribe un nombre distintivo para tu concentrador.
  • URL Power Studio: Escribe aquí la URL de tu Power Studio
  • Usuario: Añade el usuario para poder acceder a la URL del Power Studio URL
  • Contraseña: Añade la contraseña para poder acceder a la URL del Power Studio URL
  • Zona horaria: Selecciona la zona horaria donde se encuentra el concentrador.


6. Antes de guardar, haz click en Buscar dispositivos y selecciona los que desees. A continuación, haz click en Guardar. Ten en cuenta que la lista de dispositivos integrados actualmente es:

                    CVMK                      CVM 144                    CVM-NET             CVM-NET 4-C4                     MKD

                    CVMK2                  CVM 144 TCP                EDMK               CVM-NET 4-C1                   CVM 1D

                    CVMB                    CVM-NRG96              HTPM100           CVM-NET 4-C2                   CVM-BC

                 CVM-MINI                LM50 TCP               CVM-NET 4-C3               CVMC10

Si los dispositivos que estás intentando añadir a través de esta integración no están en la lista, contacta con tu proveedor.




Cómo añadir un EDS o EDS Deluxe  a la Plataforma

Para empezar a recibir datos de tu EDS deluxe sigue los pasos siguientes:

Circutor EDS - firmware

Para que el EDS pueda enviar datos a nuestra Plataforma, deberás actualizar primero el firmware del equipo. Podrás descargar los ficheros para la actualización de un firmware para nuestra plataforma en la página web de Circutor.


EMS

1. Accede a la Plataforma con tu usuario y contraseña.

2. Ves a la sección de Configuración:


3. En el menú de la izquierda selecciona Concentradores y a continuación Registrar un nuevo concentrador:

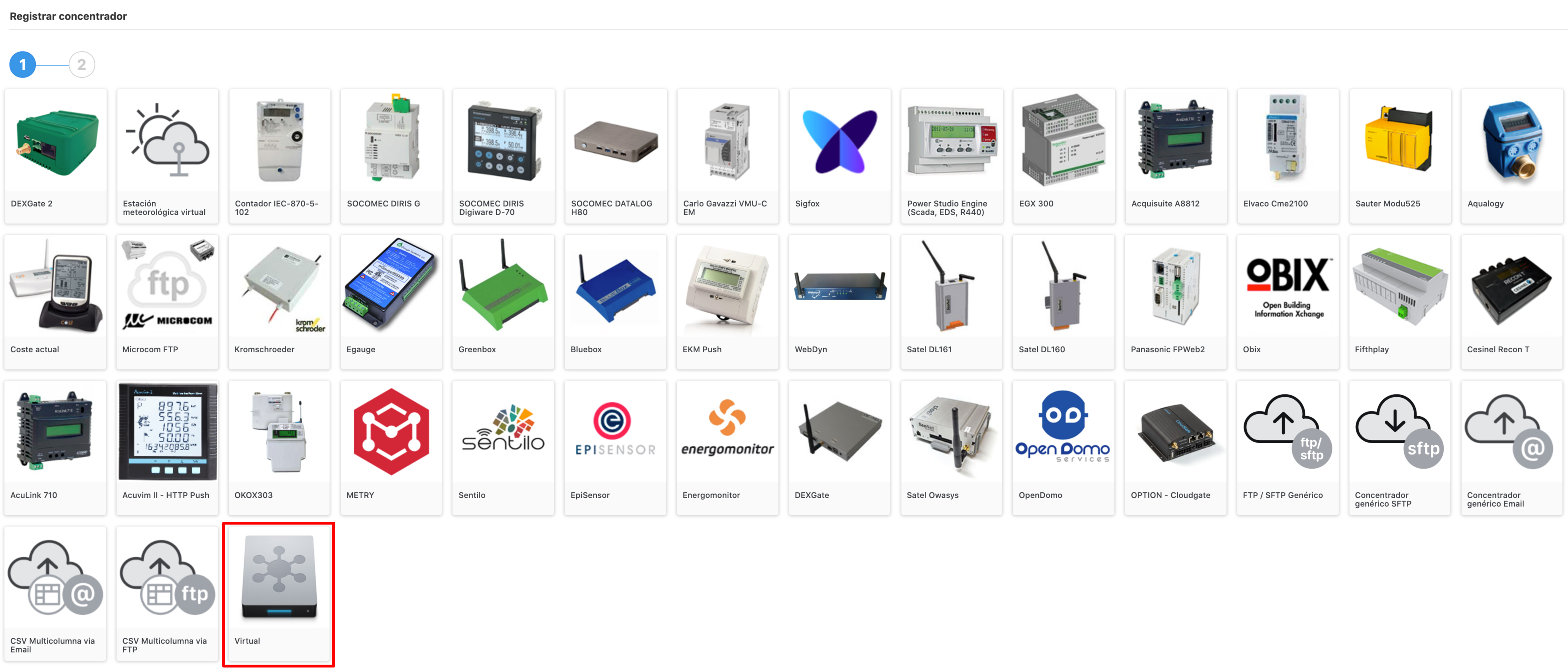

4. Selecciona el concentrador Virtual:


5. Rellena los siguientes campos:

  • Nombre: Escribe un nombre distintivo para tu concentrador.
  • Clave: Escribe una clave para tu EDS
  • Zona horaria: Selecciona la zona horaria donde se encuentra el concentrador.


6. Haz click en Guardar y, cuando el concentrador ha sido creado, haz click en Editar.


Anota la clave y el token proporcionado por la Plataforma. Necesitarás esta información más adelante, al configurar el EDS.

EDS

7. Accede a la página remota del EDS y dirígete a General Settings.

8. Configura aquí los siguientes campos:

  • Host: is3.dexcell.com
  • Port: 80
  • Key: Indica aquí la clave del concentrador, anotada en el paso 6
  • Token: Token obtenido en el paso 6

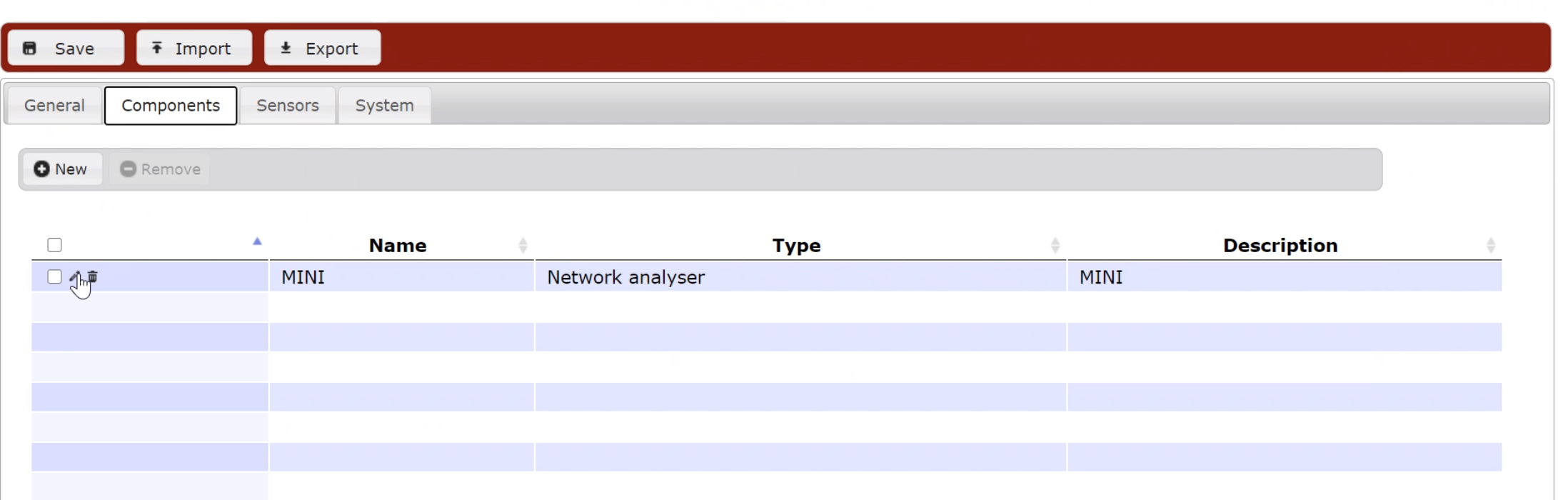

9. Luego vaya a Componentes y añada los dispositivos. Un componente es aquel dispositivo que agrupa una serie de variables eléctricas, las cuales de denominan sensores



10. Luego vaya a la pestaña de Sensores y añada las variables eléctricas. Las variables pueden ser tipo RT (valor a tiempo real) o RC (variable archivada).

Para una variable RT no se realizan reintentos de transmisión. En caso de fallo de transmisión la variable RT se vuelve a transmitir con la periocidad configurada pero siempre tomando su último valor.

Las variables RC se acumulan hasta que se realiza una transmisión con éxito del bloque de datos acumulados.Circutor-EDS-5.png

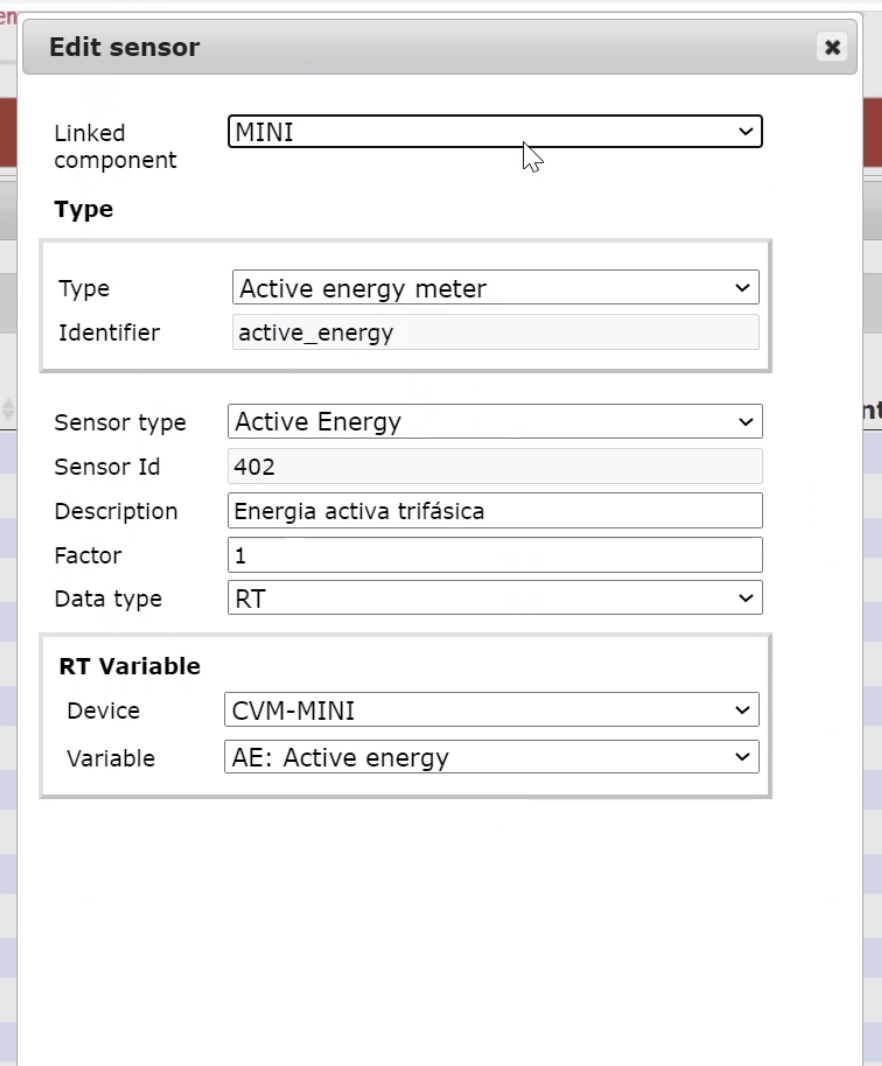

Ejemplo de configuración de un sensor:




- Linked component: se listan los componentes dados de alta en el sistema. Se debe seleccionar el componente al que pertenece el sensor que se configura.

- Type: dependiendo del tipo de componente seleccionado, se listarán los tipos de variables disponibles y asociadas al componente.

- Identifier: valor extraído del catálogo de sensores, correspondiente a la columna id.

- Sensor Type: según el Type seleccionado, se listan los tipos de sensores disponibles.

- Sensor Id: código identificador asociado al sensor. Estos están prefijados por el EMS, pero se permite al usuario editar un valor arbitrario para cubrir necesidades específicas o evoluciones. Para ello seleccionar en Sensor type User defined y entrar un valor numérico en Sensor Id.

- Description: se puede introducir una pequeña descripción sobre el sensor.

- Factor: Factor multiplicativo aplicado a la variable cuando sea necesario adaptar las unidades leídas del equipo con las requeridas en el EMS. Para ello consultar el manual de cada dispositivo y compararlo con las unidades de cada variable del EMS en este link: Lista de parámetros

- Data type: Tipo de dato, variable RT o variable RC



11. Una vez añadidos los componentes y los sensores, vaya a la pestaña de System y asegúrese de que el sistema está habilitado:

  • Enabled sytem: habilitando este campo se inicia la exportación de los datos del terminal RTY hacia el EMS. Se recomienda habilitar el sistema una vez se han configurado todas las viariables del sistema.
  • System state: Enabled




12. Guarde los cambios y su EDS Deluxe ya estará listo para enviar los datos a la plataforma



NOTA: Para más información se adjunta un manual de configuración al final de este artículo.
