En este artículo aprenderás sobre el concentrador y pasarela DIRIS M



  • ¿Que es un Socomec DIRIS M?
  • Cómo añadir un Socomec Diris M a la Plataforma



¿Qué es un Socomec DIRIS M?


Este equipo en sus dos versiones, M-50 y M-70, actúa como pasarela Ethernet para todos los dispositivos conectador al bus Digiware o RS485. Integran un servidor web para configurar los parámetros de red y visualizar de forma remota los datos medidos.

Tienen una capacidad para leer hasta 32 equipos Socomec.

  • El model M-50: es un concentrador-pasarela con un software ya integrado de configuración de equipos Socomec. Envia los datos a la plataforma a través de FTP
  • El modelo M-70: es lo mismo que el modelo M-50, pero además incluye un software de monitorización de los equipos instalados y también puede enviar los datos a la Plataforma a través de FTP

NOTA: Para más información haz click aquí



Cómo añadir un Socomec DIRIS M a la Plataforma.

Los concentradores DIRIS M50 y DIRIS M70 están integrados con el EMS, así que comunicar tu Socomec con la Plataforma es sencillo y rápido.

Para empezar a recibir datos sigue los pasos siguientes:

  1. Accede a la Plataforma con tu usuario y contraseña.

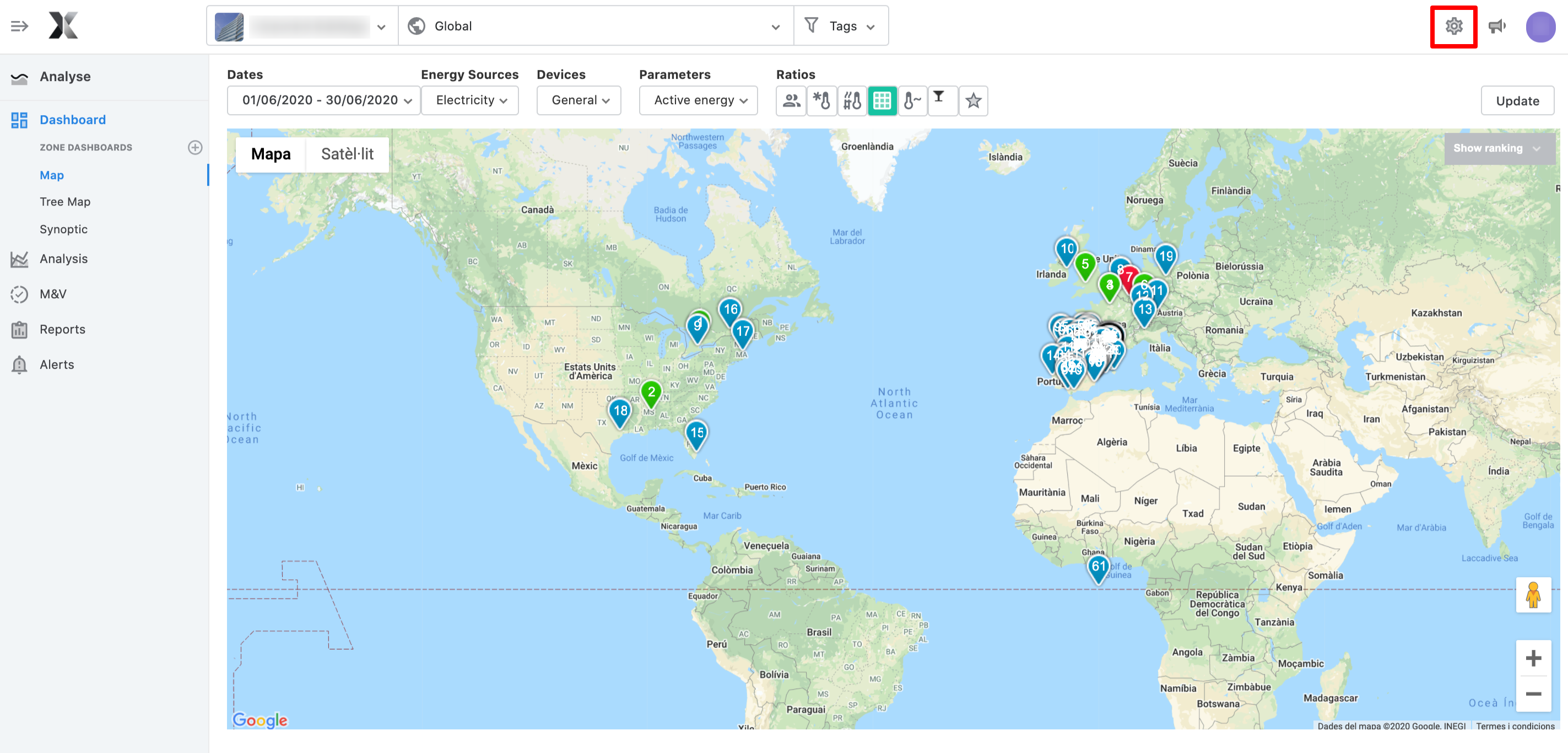

  2. Ves a la sección de Configuración:dexma-addingsocomecdirisM-1.png
  3. En el menú de la izquierda selecciona Concentradores y a continuación Registrar un nuevo concentrador:dexma-an_adiendosocomecH0-3.png
  4. Selecciona el concentrador Socomec Datalog DIRIS G/MaddingsocomecdirisM-3.png
  5. Rellena los siguientes campos:
  • Nombre: Escribe un nombre distintivo para tu concentrador.
  • Zona horaria: selecciona la zona horaria donde se encuentra el concentrador

Anota la Dirección, el Usuario y la Contraseña FTP, ya que lo necesitarás más adelante.an_adirsocomecdirisM-4.png

       6. Ahora accede a la interfaz de configuración del equipo y en la sección de envío de datos, selecciona el modo FTP y escribe la dirección, el usuario y la contraseña FTP proporcionados por la Plataforma.

       7. Guarda los cambios en tu concentrador y ya estará todo listo para que tu equipo empiece a enviar datos a la plataforma.
