En este artículo, vamos a aprender a usar la funcionalidad de Evolución en la plataforma.

Contenido de este artículo:

Introducción

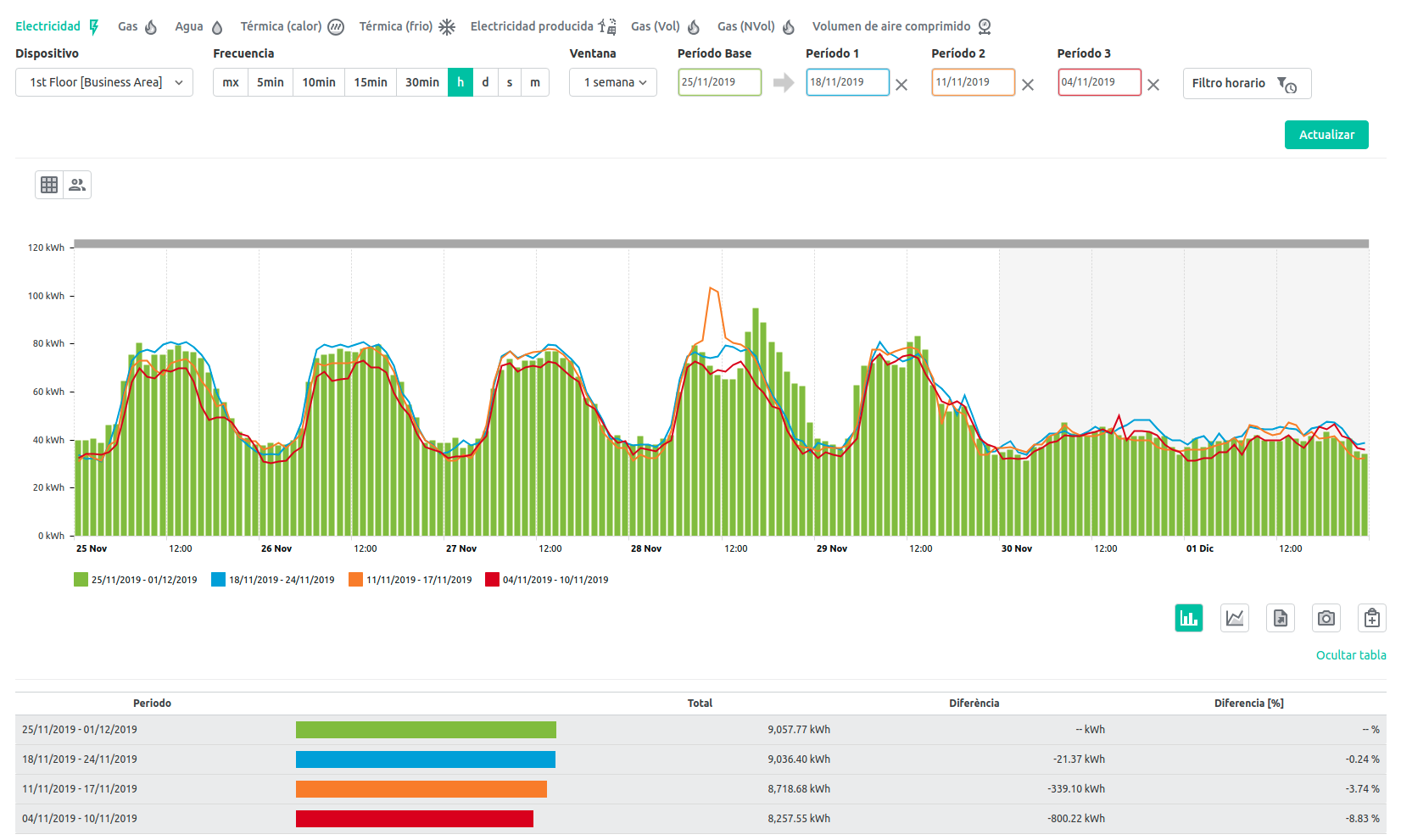

Esta ventana sirve para comparar un periodo de consumo de un determinado dispositivo con hasta 3 periodos más.

https___e_app_dexma_com_l_11906_analysis_evolution_display_htm_siteLanguage_es_ES.png



Frecuencias disponibles

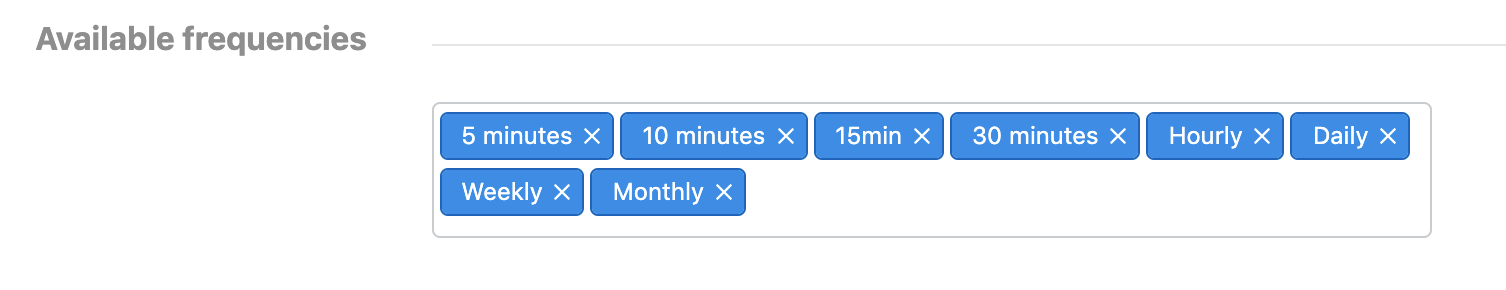

Las frecuencias disponibles en esta pantalla son las que tengas configuradas en el apartado de Preferencias (Configuración --> Preferencias).

Pueden ir de 5 min a mensual.




Fuentes energéticas disponibles

Por defecto solo están disponibles las fuentes energéticas de Electricidad, Gas y Agua. Sin embargo, estas son las fuentes disponibles con el parámetro de consumo asociado:

  • Electricidad - 402
  • Gas - 420
  • Agua - 901
  • Térmica (calor) - 802
  • Térmica (frío) - 810
  • Electricidad producida - 452
  • Gas (Vol) - 420
  • Gas (NVol) - 419
  • Volumen de aire comprimido - 435
  • Gas natural liquado (GNL) - 471
  • Biomasa - 497



Requerimientos

Para poder ver datos en la pantalla de Evolución, necesitas antes:

  1. Enviar datos a la plataforma
  2. Aceptar los dispositivos y parámetros generados cuando los datos entran en la plataforma.
  3. Asignar esos dispositivos a su localización.

Recuerda que en esta pantalla solo puedes visualizar datos de energía.
Para visualizar datos de otro tipo de parámetros, deberás dirigirte a Análisis Avanzados, Por dispositivo o Consultas.

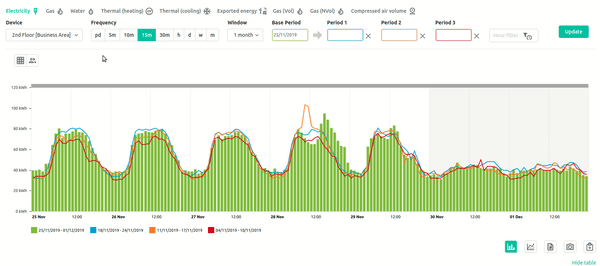

¿Cómo funciona?

1. Fuente energética: Seleccionar la fuente energética que queremos analizar.

2. Dispositivos: Seleccionar los dispositivos o grupos que queremos analizar.

3. Frecuencia: Elegir la frecuencia con la que se van a mostrar los datos (cuarto horaria, horaria, semanal...).

4. Ventana: Seleccionar los periodos a comparar que se van a visualizar en el gráfico.

5. Periodo base: Seleccionar la fecha de inicio del periodo del que queremos ver la evolución.

6. Periodo 1, 2, 3: Seleccionar las fechas de inicio de los periodos que queremos comparar.

5. Hacer clic en actualizar.

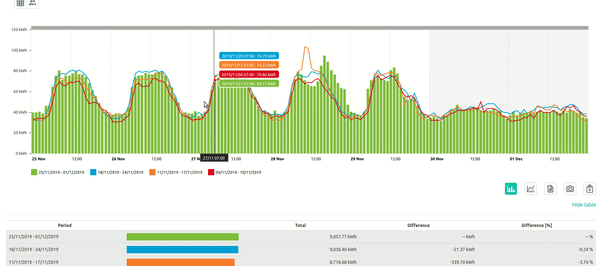

Pasando el puntero por encima del gráfico, se observan los valores de la comparación en la leyenda flotante.

Los consumos pueden normalizarse mediante ratios. Así, podremos comparar nuestros datos de un modo más realista. Por ejemplo, podemos normalizar el consumo dependiendo de la superficie.

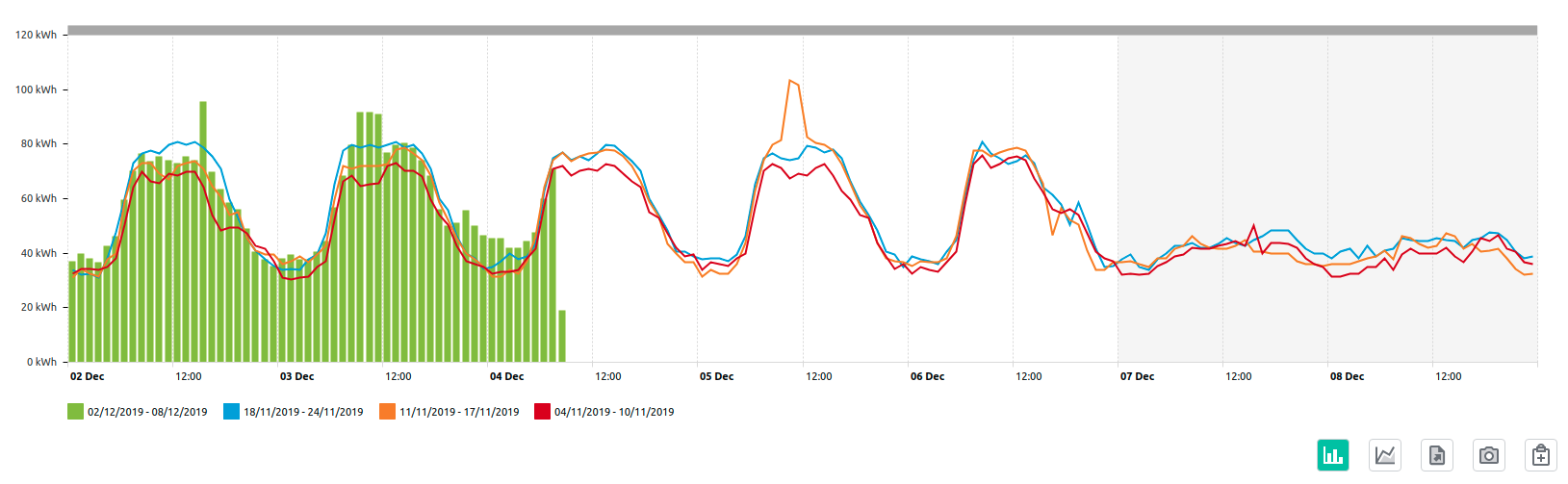

Ten en cuenta que si el período de base tiene falta de datos, entonces los períodos 1, 2 y 3 no tendrán en cuenta los datos durante el período correspondiente. Por ejemplo, si comparamos datos anuales, pero el período de base no tiene datos para diciembre, entonces los datos de los períodos 1, 2 y 3 para diciembre no se agregarán en los cuadros, aunque estén disponibles.



Visualización de los datos

La plataforma ofrece la posibilidad de cambiar el tipo de gráfico. Podemos visualizar los datos con un gráfico de barras o visualizar los consumos acumulados.

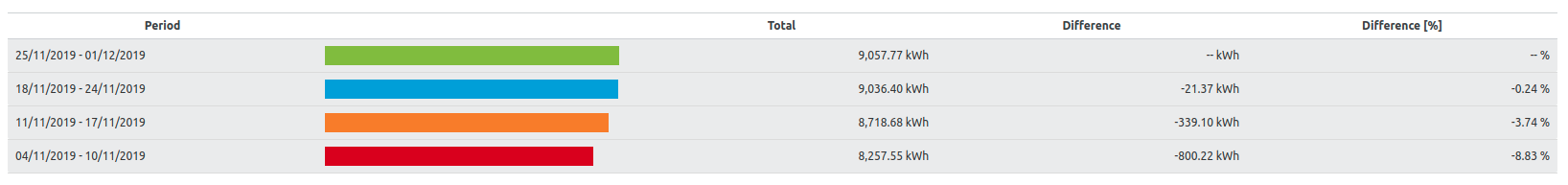

Cada gráfico se completa con un cuadro resumen, donde se muestran la energía consumida para cada período y un diferencial, calculado respecto el periodo base.

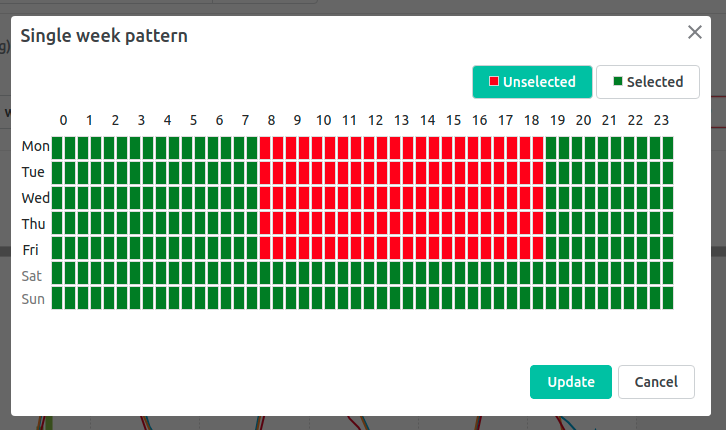

Podemos añadir un filtro horario, por ejemplo, para indicar las horas laborables. Para aplicar el filtro haz clic en filtro horario y selecciona que periodos deseas activar y desactivar.




Exportar los datos

Los datos se pueden exportar en formato EXCEL o se puede guardar el gráfico como imagen.

También se puede añadir el gráfico y la tabla resumen a una plantilla personalizada de informe. Para más información, haga click aquí



Trucos

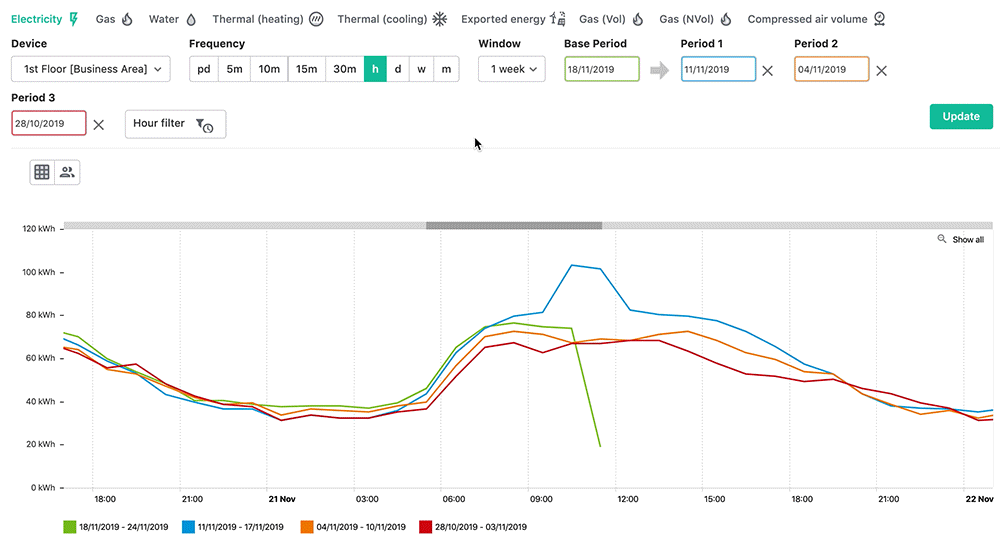

1. Hacer zoom




 2. Mover las coordenadas temporales

Podemos usar la barra situada encima del gráfico para mover la línea temporal cuando hacemos Zoom.
