En este artículo vas a aprender a utilizar el widget Indicador
- Introducción
- Frecuencias y periodos disponibles
- Requerimientos
- Configuración
- Widget en detalle
- Editar opciones
Introducción
El indicador es un widget para el análisis de datos directo. Muestra el KPI de un parámetro y un dispositivo seleccionado para el período seleccionado. También permite comparar el valor obtenido con el mismo valor del periodo anterior o el valor en este mismo periodo del año anterior.
Frecuencias y periodos disponibles
- La frecuencia del parámetro no se contempla en este widget
- Los periodos disponibles son todos los disponibles en la plataforma: hoy, ayer, últimos 7 días, últimos 28 días,...
Requerimientos
- Para disponer de los datos del parámetro seleccionado
- Se puede seleccionar cualquier parámetro
- Según el tipo de parámetro (acumulado o instantáneo) las operaciones a mostrar son diferentes: suma para los parámetros acumulados como la Energía Activa, y máximo, mínimo o media para los instantáneos como la Potencia Activa.

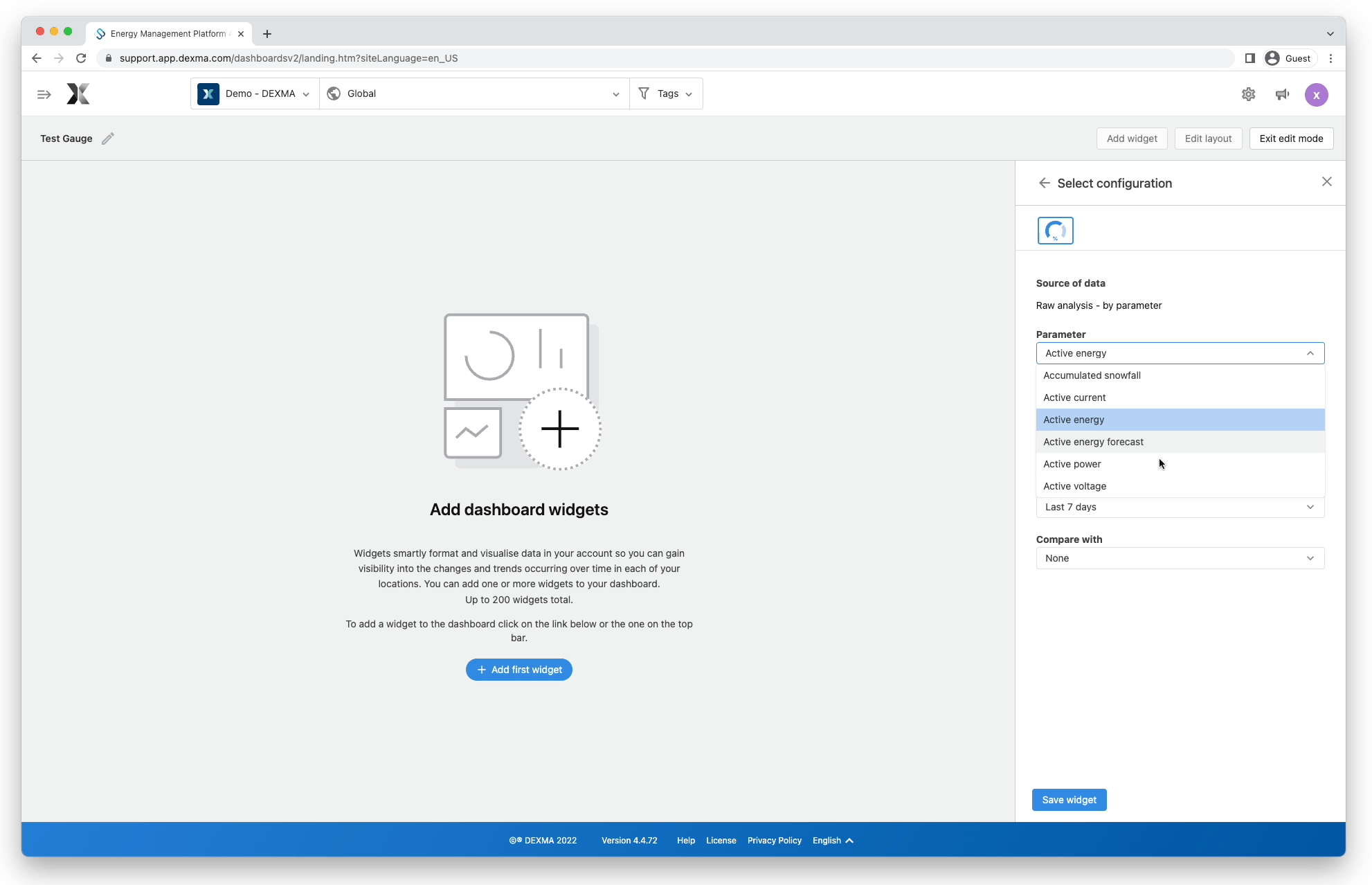

Configuración
Para configurar este widget, es necesario tener un dashboard creado de antemano.
- Ve al panel de control y haz clic en "Editar panel" en la parte superior derecha del panel.
- Haga clic en "Añadir widget".
- Selecciona el parámetro Análisis básico - por parámetro en la sección Fuente de datos.
- Select the Gauge widget.
- Selecciona un parámetro y un dispositivo del que quieras visualizar el indicador.
- Selecciona la operación que desea aplicar al parámetro.
- Selecciona el periodo de tiempo para el que desea visualizar el indicador. (por ejemplo: hoy, el mes pasado,...).
- Selecciona la opción con la que quiere comparar el KPI con otro periodo.
Ahora el widget está listo y se añadirá a tu Dashboard cuando lo guardes.
Widget en detalle
El widget muestra:
- El KPI definido para el parámetro y el dispositivo seleccionado en el periodo definido.
- Al pasar el ratón por encima del indicador, se mostrará el valor exacto de los datos.
- El valor debajo del indicador muestra la comparación entre el periodo actual y el periodo definido en la configuración, y se puede mostrar tanto el valor absoluto como en %.
- Los límites del indicador definidos.
- Los rangos definidos con el color definido previamente. Al pasar por encima el ratón, se muestran también los rangos.
- Los umbrales definidos con el color definido previamente, así como una marca negra indicando la posición del consumo para el período con el que se está comparando. Al pasar por encima el ratón, se muestran también los valores.
Editar opciones
Desde la ventana Editar Opciones se pueden modificar muchos de los aspectos visibles del widget cómo los límites del marcador, los rangos o los umbrales:
Definir límites
Definir los límites consiste sencillamente en añadir un valor inicial y un valor final.
Los rangos y los umbrales se adaptarán a estos límites y se mostrarán siempre en la posición relativa a los límites definidos.
Si estos límites se restablecen a los valores por defecto, el mínimo pasará automáticamente a 0 y el máximo pasará a una unidad más que la que nos marca el indicador.
Añadir rangos
El widget indicador también permite añadir rangos con títulos y colores personalizados.
Para ello puedes seguir estos pasos:
- Entra en la ventana de Editar Opciones.

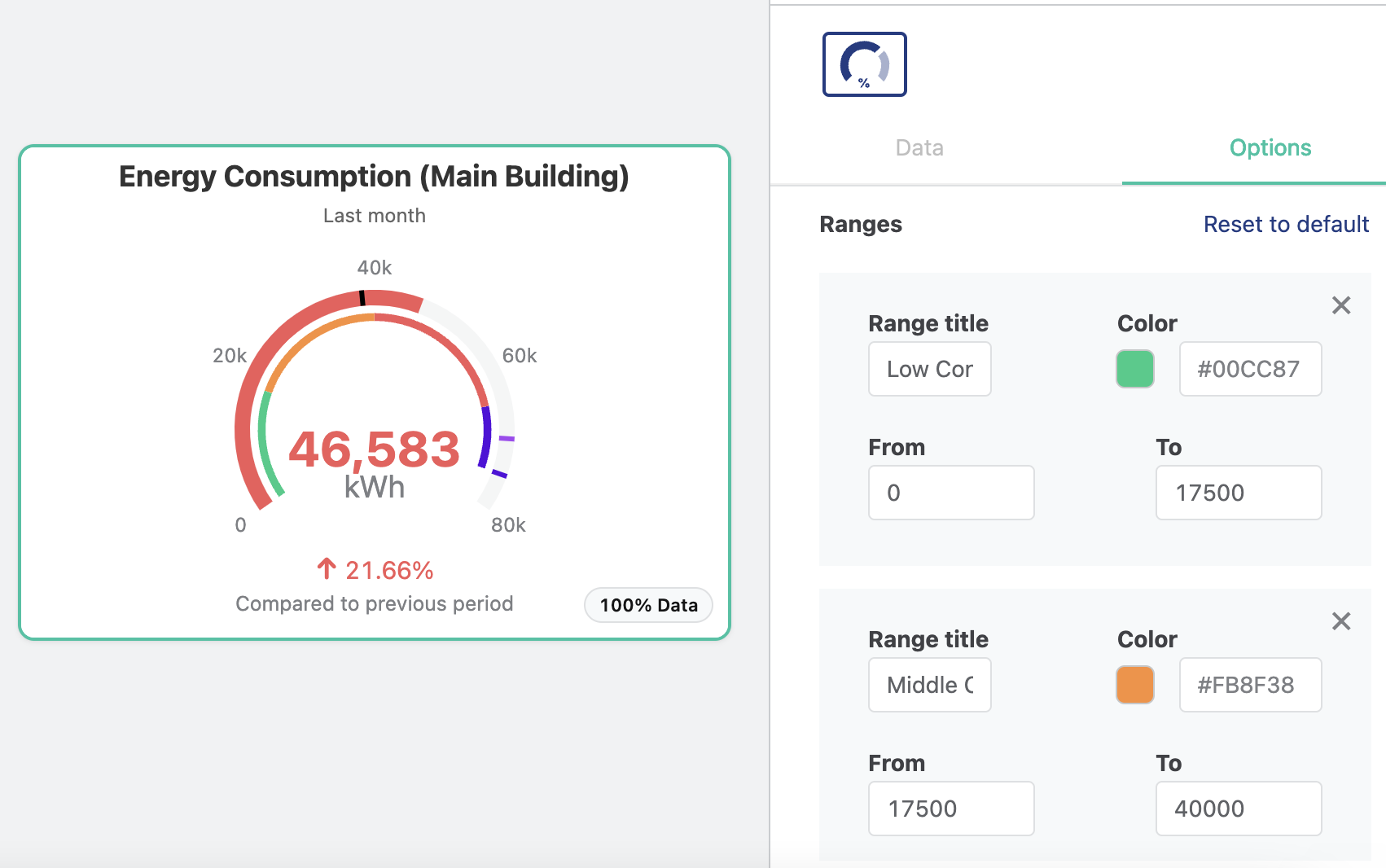

- Desde la opción de rangos puedes añadir tantos cómo quieras y personalizar el título, el rango y los colores. Los tres primeros rangos vendrán, por defecto, con los 3 colores que puedes ver en la imagen siguiente: verde, naranja y rojo:
Los rangos se visualizarán en función del valor de los límites definidos. Si un rango queda por encima de los límites definidos, este rango no se visualizará.
El tamaño de los rangos también vendrá definido en función del valor de los límites definidos.
Si decidís restablecer los rangos a los rangos por defecto, estos se eliminarán automáticamente y podréis volver a crearlos desde cero.

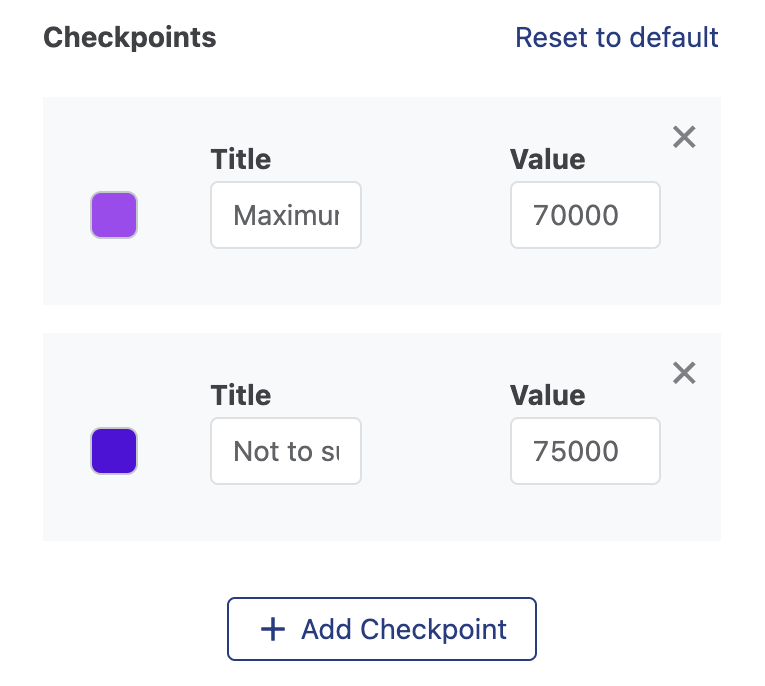

Añadir umbrales
Los valores umbral permiten añadir marcas en la barra principal a diferencia de los rangos que se muestran en una barra secundaria debajo de la principal.
Podéis personalizar el color, el valor y el título de los umbrales y se mostrarán en el widget en función de los valores de los límites definidos previamente.
En caso de que restablezcáis los umbrales a los valores por defecto, estos se eliminarán automáticamente y podréis volver a crearlos desde cero.
