Dans cet article, vous allez apprendre comment fonctionne le widget de group de Mesure et Vérification (M&V). The topics will be:
Introduction
Ce widget affiche les graphiques des groupes de Mesure et Vérification précédemment définis, de sorte qu'ils puissent être facilement consultés à partir des Dashboards.
.
Résolution et périodes disponibles
- Les fréquences disponibles dans ce widget sont quotidiennes, hebdomadaires et mensuelles.
- La période est définie dans le groupe de M&V lui-même, de sorte qu'en fonction du groupe sélectionné, une période ou une autre apparaîtra.
Prérequis
- Avoir un groupe de M&V créé et entièrement opérationnel. La sélection d'un des groupes filtrera automatiquement les variables suivantes à sélectionner pour chaque groupe :
Vous pouvez choisir le concept de consommation réelle et d'économies (%), dans le même groupe, afin d'afficher les deux types de graphiques dans le widget.
Configuration
Pour configurer ce widget, vous devez d'abord avoir créé un Dashboard.

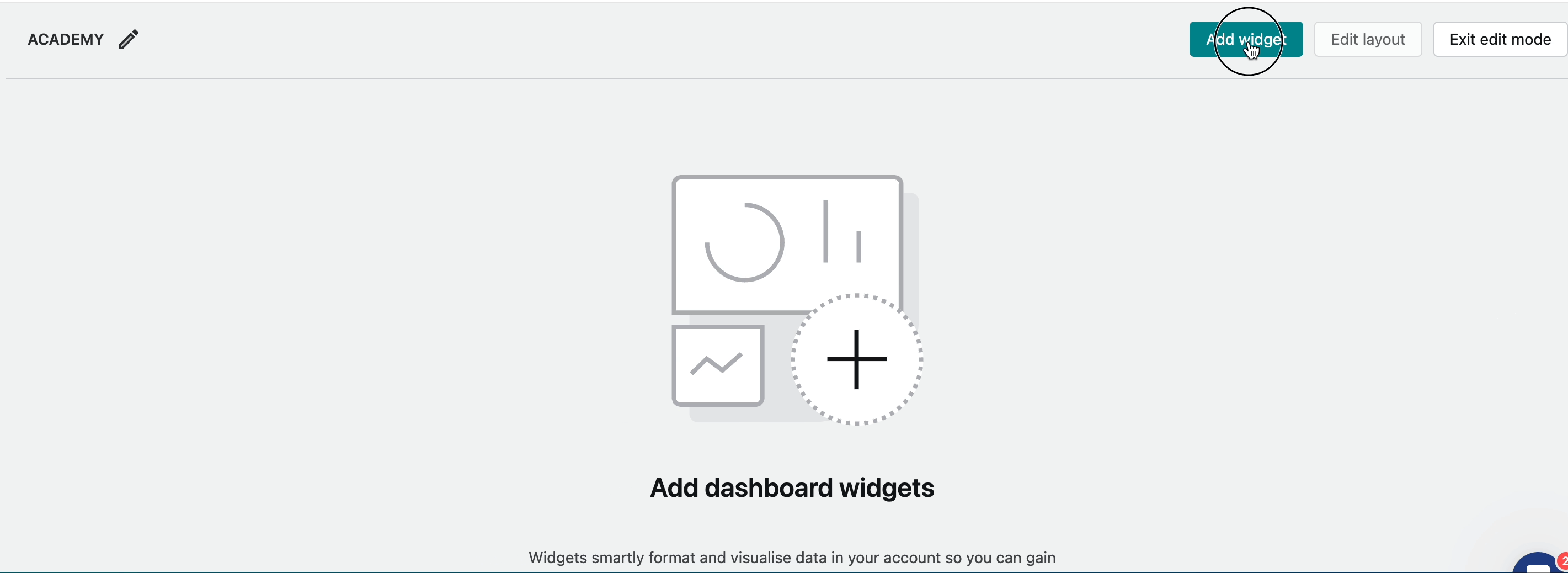

1. Allez sur le Dashboard et cliquez sur "Ajouter un widget". À l'écran suivant, sélectionnez la source de données M&V - groupe et, dans le type de widget, choisissez entre le graphique en Barres ou le KPI unique. Une fois dans la configuration du widget, sélectionnez le groupe que vous souhaitez analyser. Sélectionnez le concept en fonction que vous souhaitiez afficher la consommation réelle du paramètre défini dans le groupe ou les économies. Choisissez l'accumulation des données. Select the comparison to be made to visualise the reference, target or secondary target baseline.
7. Sélectionnez l'une des unités de rapport du groupe si vous avez choisi la consommation réelle comme concept. Sélectionnez la résolution à laquelle vous souhaitez voir les données : quotidienne, hebdomadaire ou mensuelle.
Le widget est prêt et sera ajouté à votre Dashboard lorsque vous l'enregistrez !
REMARQUE : n'oubliez pas que vous pouvez partager les résultats via le lien des Dashboards. Ce lien sera accessible de n'importe où, sans avoir besoin de vous connecter à la plateforme.
Détails du widget
Le widget affiche :
- Sur l'axe vertical, le concept sélectionné et les unités de rapport.
- Sur l'axe horizontal, la période qui a été sélectionnée dans la configuration du groupe M&V sélectionné.
- La résolution des données sera conforme à celle précédemment sélectionnée.
- Le graphique affiche la valeur réelle du paramètre pour la période sous forme de barres d'un côté et la ligne de référence sélectionnée de l'autre côté.
- Lorsque vous déplacez la souris sur les barres, vous pouvez voir les valeurs de chacune d'entre elles. Les barres apparaîtront en rouge, jaune ou vert en fonction de la comparaison avec la référence ou la cible.
- Comme dans d'autres graphiques à barres, vous pouvez zoomer sur des périodes spécifiques.

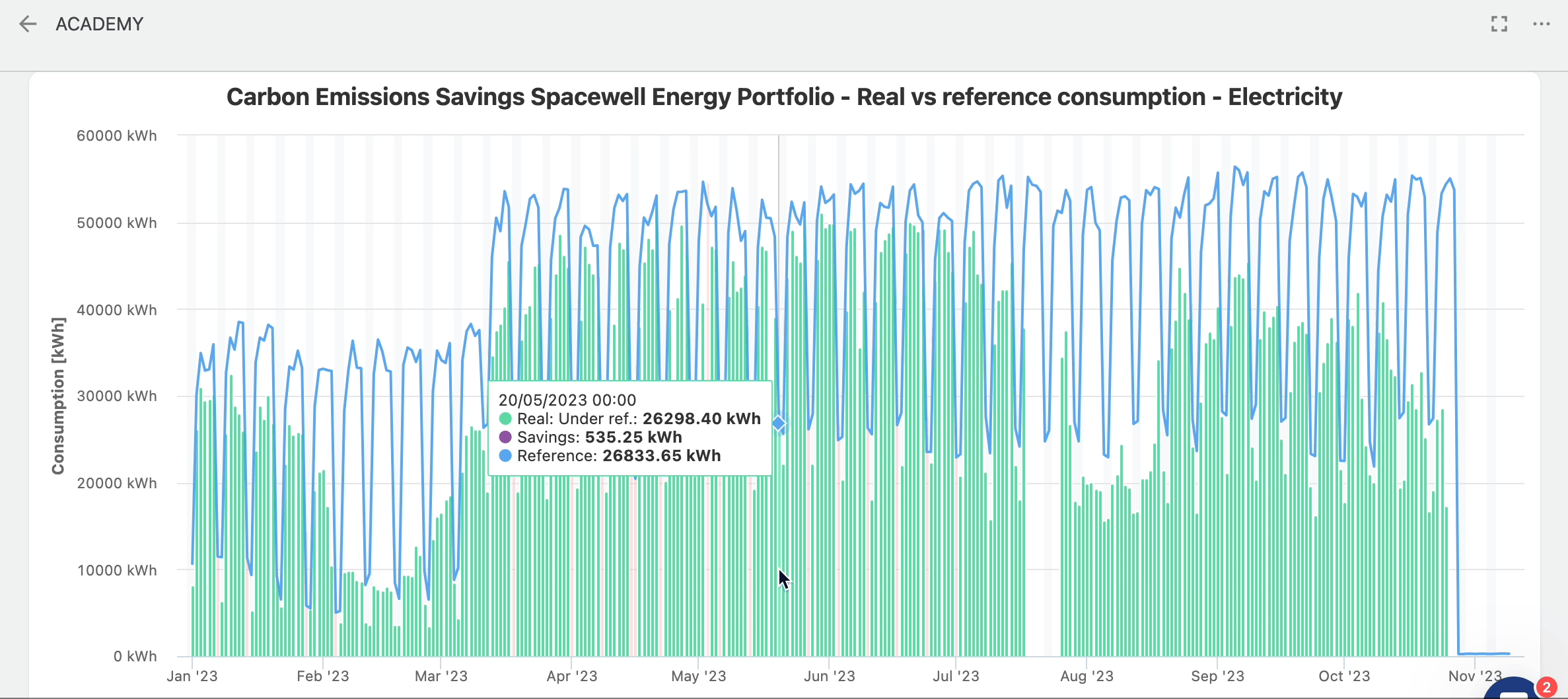

Ex: Monitoring of Electricity Consumption for 2023.
