Dans cet article, nous expliquons l’application de gestion des dépôts de carburant (Fuel Tank Manager).
La structure sera la suivante :
- Introduction
- Nomenclature
- Conditions requises
- Comment ça fonctionne ?
- Commencer à envoyer des données
- Comment le calcul de la consommation est-il fait ?
- Visualisation
- À prendre en compte
Introduction
L’application Fuel Tank Manager permet de suivre les niveaux des dépôts de carburant et d’en calculer la consommation. Cette application est disponible sur le marché des applications et son écran principal se trouve dans la Configuration.
Nomenclature
Pour utiliser cette application, il est important de connaître les différents types de dépôts et de carburants disponibles :
Types de dépôts
Un dépôt est un lieu de stockage de carburant. Selon la géométrie, il faudra renseigner différents champs :
- Cylindrique : il faut indiquer le diamètre (cm) et la capacité (L) du dépôt.
- Parallélépipédique : renseignez la hauteur (cm), la largeur (cm) et la longueur (cm).
- Générique : si la géométrie ne correspond pas aux précédentes, utilisez le type générique, pour lequel il n’est pas nécessaire d’indiquer les dimensions.
Types de carburants
Le type de carburant dépend de différentes variables. La plateforme accepte les carburants suivants :
- Diesel (432) : combustible fossile liquide, unité de mesure L, coefficient ρ : 1 kg/l.
- Fioul lourd (509) : combustible fossile liquide, unité kg, coefficient ρ : 0,919 kg/l.
- Pellets (468) : biocombustible solide, unité kg, coefficient ρ : 0,650 kg/l.
- Copeaux de bois (469) : biocombustible solide, unité m³, coefficient ρ : 0,001 kg/l.
Conditions requises
Pour installer et utiliser cette application, vous devez avoir les droits d’Administrateur ou de Superadministrateur, ainsi que l’application téléchargée sur un compte actif.
Comment ça fonctionne ?
Une fois l’application téléchargée, une nouvelle section apparaît dans la Configuration du compte, comme le montre la capture ci-dessous :
Procédez comme suit :

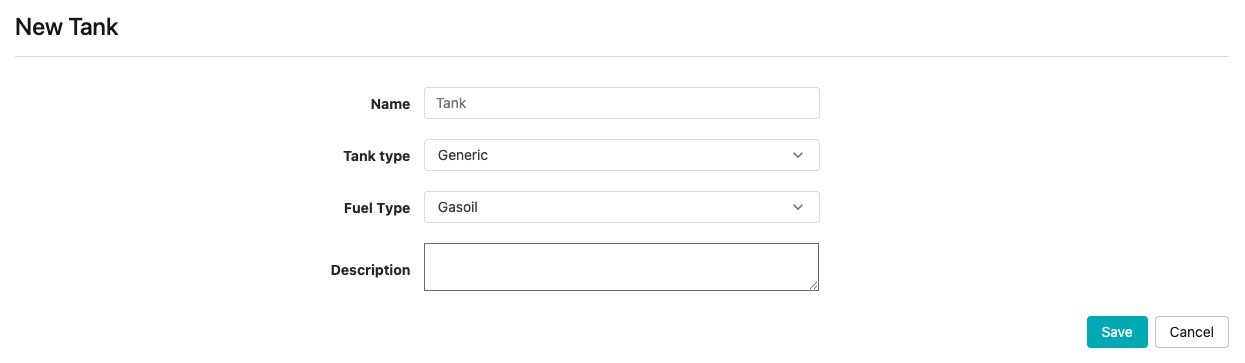

- Pour créer un nouveau dépôt, cliquez sur « New Tank ». Renseignez le nom du dépôt (ce sera le nom du dispositif créé), ainsi que le type de dépôt et de carburant. Complétez les dimensions selon le dépôt, puis cliquez sur « Save ».

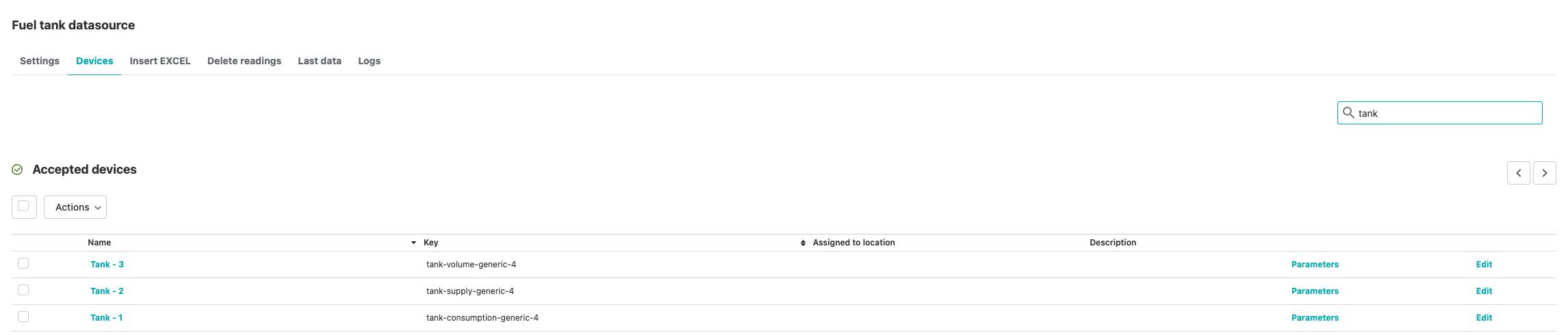

- Cela crée automatiquement une nouvelle source de données fuel-tank-datasource-1234 avec trois dispositifs :
Dépôt – 1 : stocke la hauteur du carburant et les données de consommation.
Dépôt – 2 : stocke les données d’approvisionnement et la hauteur de l’eau.
Dépôt – 3 : stocke la quantité de carburant dans le dépôt, calculée comme expliqué dans la section suivante.Au total, deux paramètres sont nécessaires pour les dispositifs 1 et 2, et un pour le dispositif 3.
NOTE : Les dispositifs sont acceptés automatiquement. - Attribuez une localisation aux dispositifs pour visualiser les données.
Votre dépôt est maintenant créé ! Examinons les options disponibles pour transmettre des données.
Commencer à envoyer des données
Vous pouvez envoyer des données via trois formats :
Selon le carburant, l’ID du paramètre varie.
Manuellement
Dans Fuel Tank Manager, depuis la Configuration, vous verrez tous les dépôts créés. À gauche de chaque dépôt, trois icônes sont affichées : plus, flèche circulaire et corbeille.
- La corbeille supprime le dépôt (et les dispositifs associés).
- La flèche circulaire sert à recalculer les volumes si les valeurs ont été modifiées.
- Le signe plus permet d’insérer des valeurs de manière intuitive.

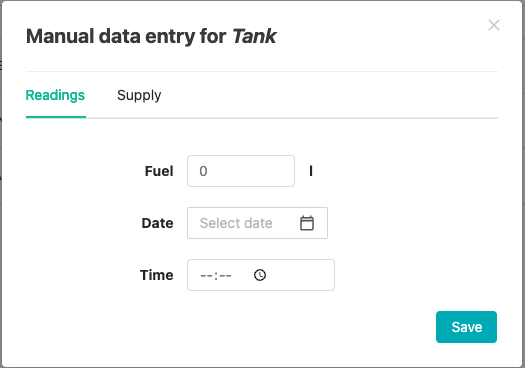

En sélectionnant le signe plus, une fenêtre s’ouvre :
On distingue deux types de données : les lectures et les approvisionnements. Selon le type de carburant et de dépôt, les champs à renseigner varient. L’exemple montré est un dépôt Générique avec du Gazole.
Les valeurs des lectures doivent correspondre au carburant consommé. Pour les dépôts parallélépipédiques et cylindriques, il faut indiquer la hauteur totale et celle de l’eau ; la consommation est automatiquement calculée.

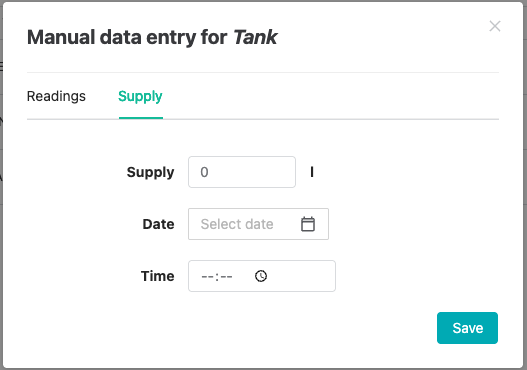

Pour l’approvisionnement, l’application demande combien de carburant est ajouté, l’unité dépend du carburant.
Via API
La procédure cette option est décrite dans un autre article.
Via Excel
La procédure cette option est décrite dans un autre article.
Comment le calcul de la consommation est-il fait ?
Pour comprendre les valeurs calculées, il faut préciser les hauteurs introduites dans le dépôt. Comme mentionné plus haut, la hauteur de l’eau et celle du carburant sont demandées. Tenir compte du volume d’eau est essentiel pour l’efficacité et la consommation.

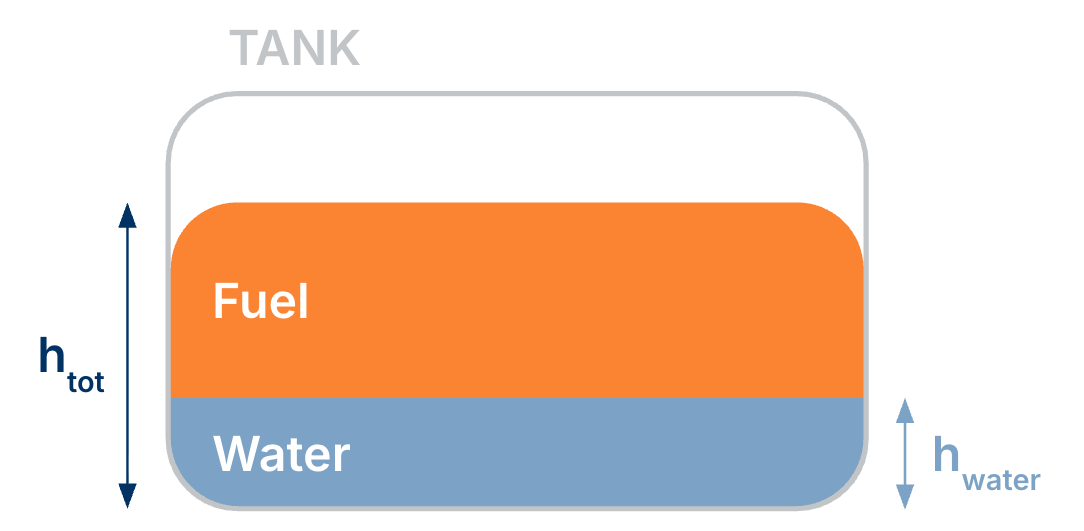

La densité de l’eau étant supérieure à celle des carburants, l’eau restera toujours en bas du dépôt et le carburant au-dessus, comme illustré ci-dessous :
L’application convertit automatiquement les hauteurs dans les unités appropriées selon le carburant, le procédé étant similaire pour tous.
Dépôt cylindrique

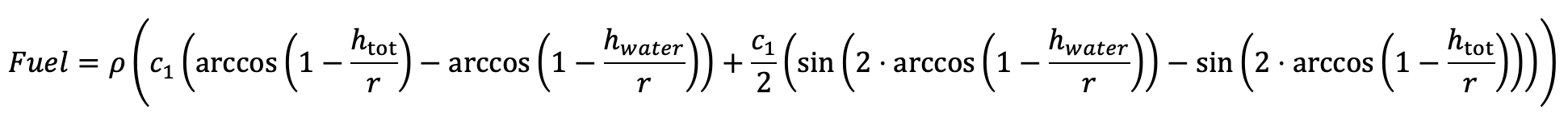

Si r est le rayon du dépôt (D/2), la variable c1 = capacité du dépôt / π. Le volume de carburant se calcule avec la formule suivante :
Dépôt parallélépipédique
Pour ce type de dépôt, on utilise la formule suivante :
Visualisation

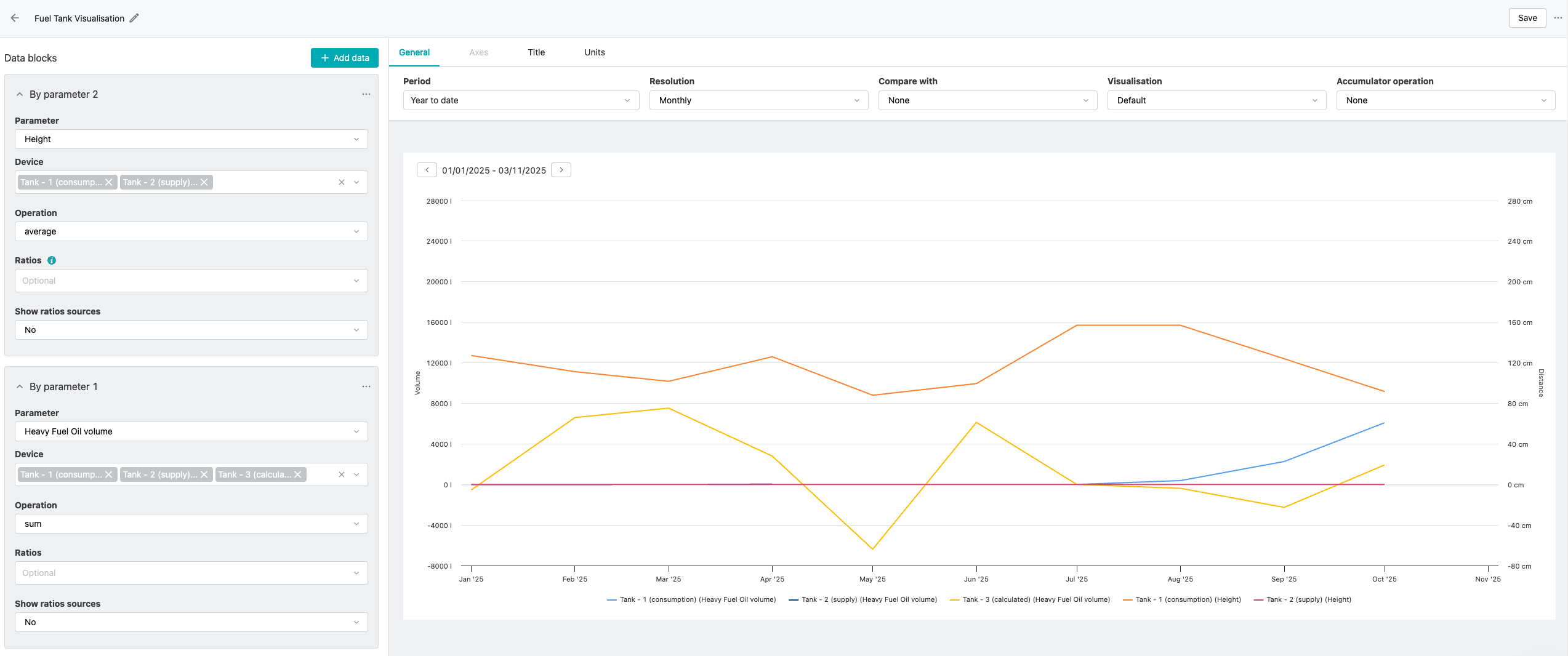

Pour visualiser l’évolution du niveau et de la consommation, utilisez la fonction « Nouvelle Analyse », en sélectionnant les paramètres et dispositifs souhaités. Pour mieux identifier chaque dispositif, il est possible de modifier leur nom après la création du dépôt, comme montré dans l’exemple suivant.
À prendre en compte
- La fonction de recalcul a une période maximale de trois mois.
- Cette version de l’application Fuel Tank Manager propose l’écran principal dans la Configuration, contrairement à l’ancienne version basée sur l’Analyse.
- L’application permet d’associer les lectures avant l’approvisionnement de carburant, avec éventuellement des valeurs négatives pour la consommation. Dans ces cas, un recalcul pourra être nécessaire.
