Marché d'apps : Virtual Devices (Compteurs virtuels)

Irene Šimić

28 février 2024 08:22

Dans cet article, vous apprendrez comment utiliser l'application de compteurs virtuels, disponible sur le marché des applications de la plateforme.

Contenu de l'article :

Introduction
Fréquences disponibles
Paramètres disponibles
Opérations disponibles
Exigences
Comment ça fonctionne ?
À garder à l'esprit
Prix

Introduction

Cette application vous permet de créer de nouveaux dispositifs en utilisant des dispositifs existants en définissant des formules.

Par exemple : v1 + v2 - (v3 * 0.5) / v4

Fréquences disponibles

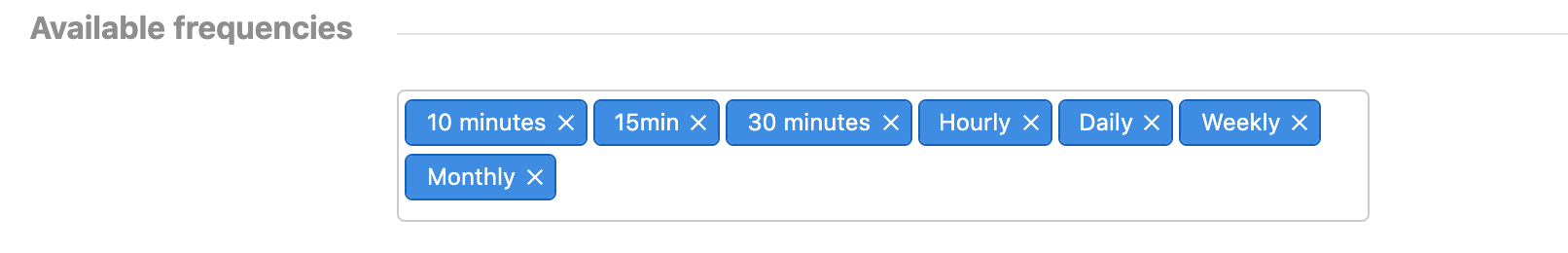

Les fréquences disponibles dans cette interface sont celles que vous avez configurées dans la section Préférences de la plateforme (Configuration -> Préférences).

Elles peuvent varier de 5 minutes à mensuelles.

Opérations disponibles

sin : La fonction sinus. Utilisation : v1 + sin(43,12)
cos : La fonction cosinus. Utilisation : v1 + cos(33,33)
tan : La fonction tangente. Utilisation : v1 + tan(33,33)
tanh : La fonction tangente hyperbolique. Utilisation : v1 + tanh(15)
sqrt : La fonction racine carrée. Utilisation : v1 + sqrt(v2 + 25)
exp : La fonction exponentielle. Utilisation : v3 + exp(v2)
factorial : La fonction factorielle. Utilisation : v6 * factorial(v2)
floor : La fonction plancher permet d'obtenir la partie entière d'un nombre.
- floor(300.67) = 300
- floor(300.06) = 300
- floor(300.99) = 300
log : Le logarithme népérien, donc équivalent au log en base e.
log10 : Le logarithme en base 10
pi : La constante PI. Utilisation : v1 + pi + 3.0
fabs : Valeur absolue d'un nombre donné. Utilisation : v1 + fabs(-3,9)
asin : Arc sinus du nombre donné
acos : Arc cosinus du nombre donné
atan : Arc tangente du nombre donné

Exigences

Pour pouvoir utiliser cette application, vous aurez besoin de :

L'installer via le marché d'applications EMS.
Une passerelle disponible où les dispositifs seront créés. Si vous souhaitez avoir tous les dispositifs sous la même passerelle, nous vous recommandons de créer une passerelle virtuelle (suivez cet article pour le faire).

Pour voir les données dans la section Analyse, vous devez :

1. Créer le dispositif (via l'application)
2. Accepter les points de données générés sur la passerelle où nous aurons créé le dispositif
3. Et attribuer ces dispositifs à leur emplacement correspondant

Comment ça fonctionne ?

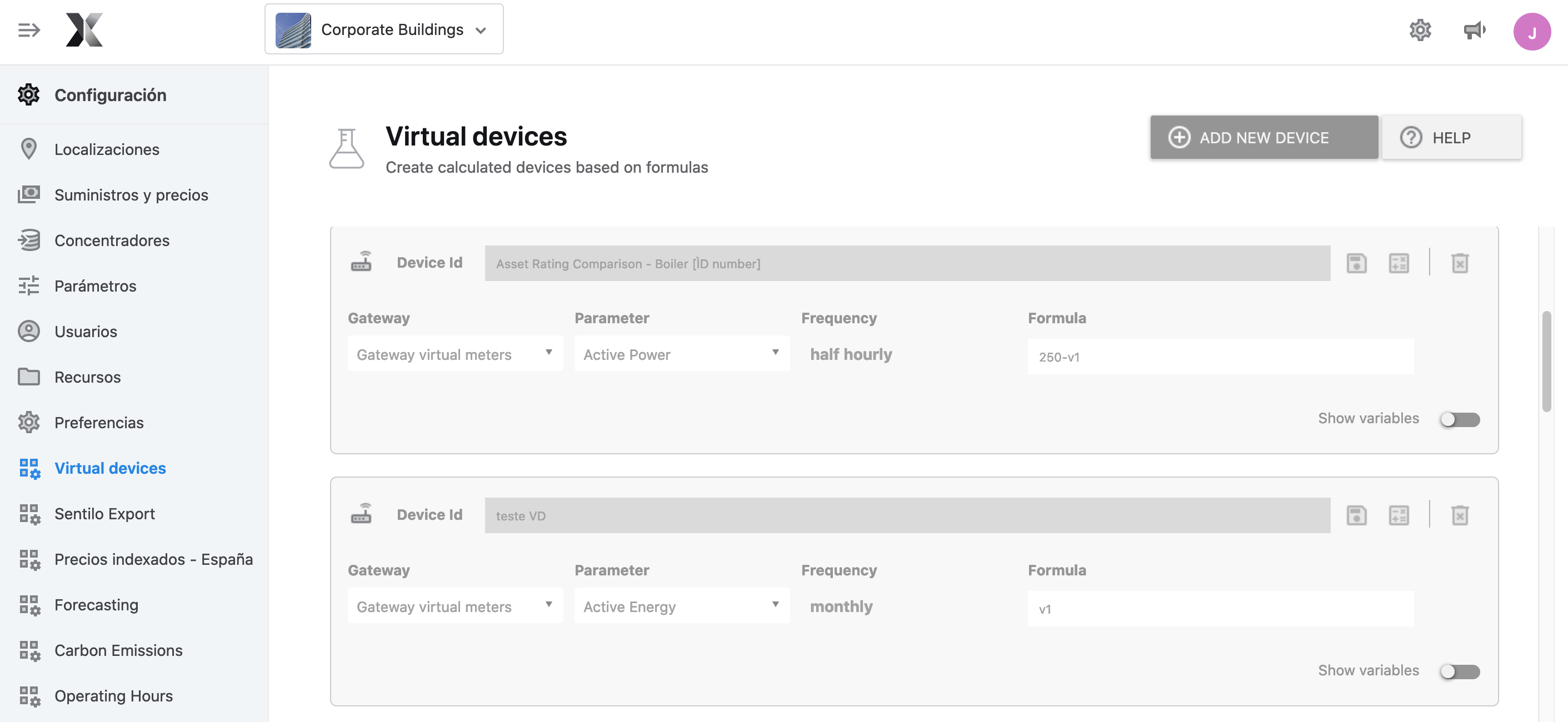

Création d'un nouveau compteur virtuel :

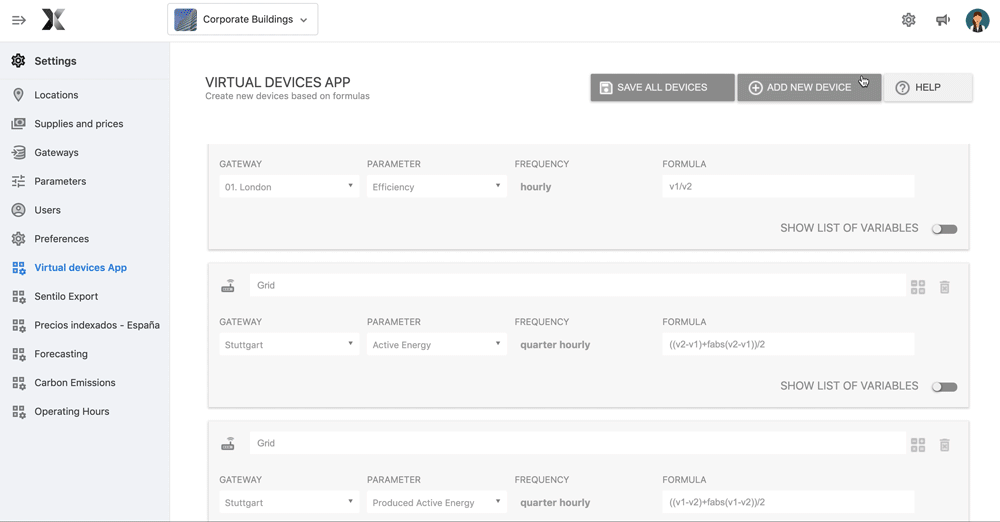

Cliquez sur "Ajouter un nouveau dispositif" pour commencer à créer un nouveau compteur virtuel.
- Identifiant du dispositif : L'ID ou la clé du dispositif, et le nom par défaut qu'il prendra. Cela représentera le dispositif, il doit donc être unique et ne pas utiliser de caractères spéciaux. Une fois le dispositif créé, l'ID ne peut pas être modifié. Cependant, le nom du dispositif dans la passerelle peut être modifié une fois qu'il a été calculé et accepté.
- Passerelle : Sélectionnez la passerelle où le nouveau dispositif sera créé.
- Paramètre : Paramètre final des dispositifs. Exemple : Énergie active, énergie réactive, etc.
- Fréquence : Fréquence des données importées.
Une fois que vous avez indiqué les champs précédents, cliquez sur "Afficher les variables" et "Ajouter une nouvelle variable". Ajoutez tous les dispositifs qui feront partie de la formule pour créer le nouveau compteur virtuel.
- vX : nom de la variable à utiliser dans la formule. Ils sont créés consécutivement et automatiquement (v1, v2, etc.).
- Dispositif : nom des dispositifs utilisés pour créer le nouveau compteur virtuel et qui apparaissent dans la formule.
- Paramètre : Paramètre du dispositif sélectionné précédemment.
Formule : Indiquez la formule finale en utilisant les variables créées précédemment. Vous pouvez utiliser n'importe quel type d'opération : addition, soustraction, multiplication, division, sin, cos, etc.

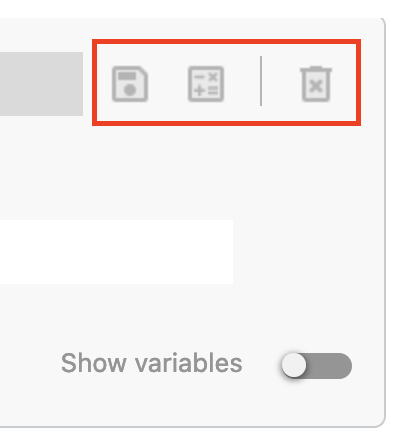

Bouton Enregistrer le dispositif : Enregistrez le compteur virtuel une fois qu'il a été configuré.
Recalculer le dispositif : Après avoir configuré et enregistré le dispositif, vous pouvez le recalculer à partir de dates sélectionnées. Il peut prendre plusieurs minutes avant que le dispositif ne soit recalculé et n'apparaisse sur la passerelle, prêt à être accepté.
Une fois que le nouveau compteur virtuel a été recalculé, il doit être accepté dans la passerelle virtuelle créée à l'étape 1 (dans Configuration > Passerelles).
Pour finaliser le processus, le nouveau compteur virtuel doit être attribué à un emplacement. Sans cette étape finale, vous ne pourrez pas voir les données dans la plateforme.

Important : Il n'est pas recommandé d'utiliser un autre compteur virtuel comme variable. Utilisez toujours des dispositifs "réels" comme variables, car l'utilisation de dispositifs virtuels comme variables pourrait entraîner un calcul différé des données.

* Notez que le compteur virtuel sera créé lorsque de nouvelles données arriveront. Nous pouvons provoquer la création en recalculant le compteur virtuel.

Note : Utilisez un point pour les nombres décimaux (par exemple : 0.2).

Edit, recalculate and delete a device

Pour calculer les données historiques du nouveau compteur virtuel, cliquez sur "Recalculer". Sélectionnez les dates de début et de fin et attendez que toutes les données soient importées. N'oubliez pas que tous les dispositifs qui composent le nouveau compteur virtuel doivent avoir des données disponibles.
Si vous souhaitez supprimer un dispositif, cliquez simplement sur "Supprimer le dispositif".
N'oubliez pas d'enregistrer un dispositif si vous apportez des modifications à la formule ou aux variables utilisées.

Gestion des trous de données

Si les données ne sont pas disponibles pour une ou plusieurs variables dans une formule, ou si l'une des variables n'a pas de données dans la fréquence sélectionnée, le Compteur Virtuel ne sera pas calculé pour ces périodes. Si cela ne se produit que pendant une certaine période, par exemple une heure, seule cette heure sera sans données.
Si vous calculez un compteur virtuel à une résolution spécifique, par exemple 15 minutes, et que certaines des variables n'ont pas de données pour un horodatage de 15 minutes spécifique, par exemple 00:15, le compteur virtuel ne sera pas calculé dans cet intervalle de 15 minutes. Cependant, la plateforme ajoutera néanmoins les données disponibles pour cette heure afin de calculer une consommation horaire, en utilisant les lectures de 00:00, 00:30 et 00:45. Gardez cela à l'esprit lorsque vous comparez des valeurs horaires (ou de résolutions supérieures) pour les dispositifs virtuels calculés à des résolutions inférieures.

À garder à l'esprit :

Les nouveaux dispositifs virtuels seront comptabilisés comme de nouveaux points de données (datapoints), vous aurez donc besoin de points de données supplémentaires pour les accepter.
En lien avec le point précédent, il n'est pas recommandé d'utiliser des dispositifs virtuels comme variables pour d'autres dispositifs virtuels, car cela pourrait entraîner des retards dans le calcul du dernier compteur virtuel de la chaîne.
Les nouveaux dispositifs virtuels doivent être associés à un emplacement afin de les visualiser dans tous les menus d'analyse.
Si vous divisez par une variable et que le résultat est 0, la division par 0 sera traitée comme un 0 par l'application (et non comme une valeur infinie).
Sélectionnez la fréquence que vous souhaitez utiliser pour calculer le dispositif. Si la formule utilisée n'est pas linéaire, les calculs peuvent différer de ce qu'ils produiraient à des fréquences différentes. Par exemple, si vous calculez un rapport d'efficacité ou de COP en additionnant plusieurs variables et en les divisant par une autre variable (ou la somme des variables) avec un paramètre de 15 minutes, le rapport sera calculé correctement pour cette fréquence. La plateforme calculera automatiquement la moyenne des résultats de 15 minutes pour calculer les fréquences horaires, journalières, etc., mais ils seront la moyenne du rapport de 15 minutes, pas le rapport horaire, journalier, etc. Assurez-vous de sélectionner la fréquence pour laquelle vous souhaitez générer des rapports lors de la configuration du compteur virtuel.

Prix

Il s'agit d'une application gratuite, vous n'aurez donc pas à payer pour la télécharger.

Cependant, étant donné que c'est une application qui crée des points de données, tous ces points de données seront facturés selon votre tarification, comme s'ils étaient des points de données normaux envoyés depuis le terrain.

Comme tout autre paramètre dans l'EMS, ils seront disponibles sur toutes les interfaces possibles, en fonction du type de paramètre.
