Dans cet article, nous expliquerons comment configurer les zones, les emplacements et les sous-emplacements sur la plateforme afin que vous puissiez organiser votre portefeuille.
Contenu de cet article :
Exigences
Pour accéder au menu de configuration, vous aurez besoin de droits d'administrateur pour votre utilisateur de la plateforme. Vous aurez besoin d'une licence Professionnelle de la plateforme pour configurer plus d'un emplacement.
Configuration
Pour accéder aux configurations des Zones, des Emplacements et des Sous-emplacements, accédez au menu "Configuration" de la plateforme en cliquant sur l'icône d'engrenage en haut à droite de l'écran, puis cliquez sur "Emplacements" dans le menu de gauche.
Dans votre compte Professionnel, vous pouvez créer trois types d'éléments différents : zone, emplacement et sous-emplacement. Pour plus d'informations, cliquez sur le lien suivant. Par défaut, seul le compte principal est créé (Bâtiments corporatifs dans la capture d'écran).

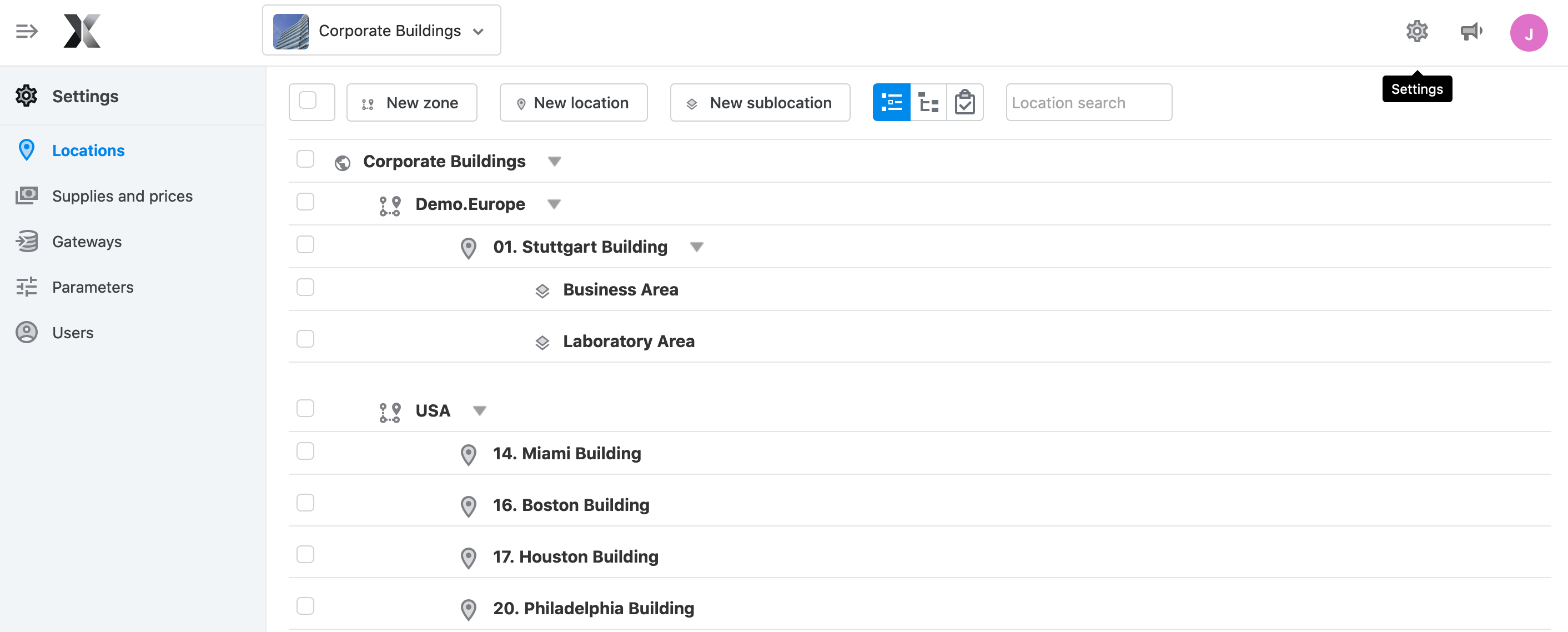

Sur cette capture d'écran, les trois niveaux hiérarchiques différents peuvent être observés : les zones (Demo.Europe et USA), les emplacements (01. Stuttgart Building, 14. Miami Building...) et 2 sous-emplacements pour le bâtiment de Stuttgart (Zone d'activité commerciale et Zone de laboratoire).
Ceci est un exemple de l'utilisation des zones pour organiser différentes régions séparément. Les emplacements représentent les différents bâtiments de notre portefeuille, et les sous-emplacements représentent des zones à l'intérieur d'un emplacement.
Un emplacement est l'unité logique de la plateforme. Selon votre déploiement, un emplacement peut être un bureau unique, un bâtiment, une usine, un aéroport...
Nous vous recommandons de prendre le temps de concevoir la hiérarchie des emplacements avant de commencer à créer tous les éléments.
Exemple : Si nous déployons la plateforme EMS dans un restaurant, nous pouvons synchroniser une vraie passerelle avec de nombreux compteurs électriques et une station météo Internet. Ensuite, nous devrons configurer l'emplacement réel appelé, par exemple, "Restaurant Núria" (le nom du restaurant).
Configurer une zone

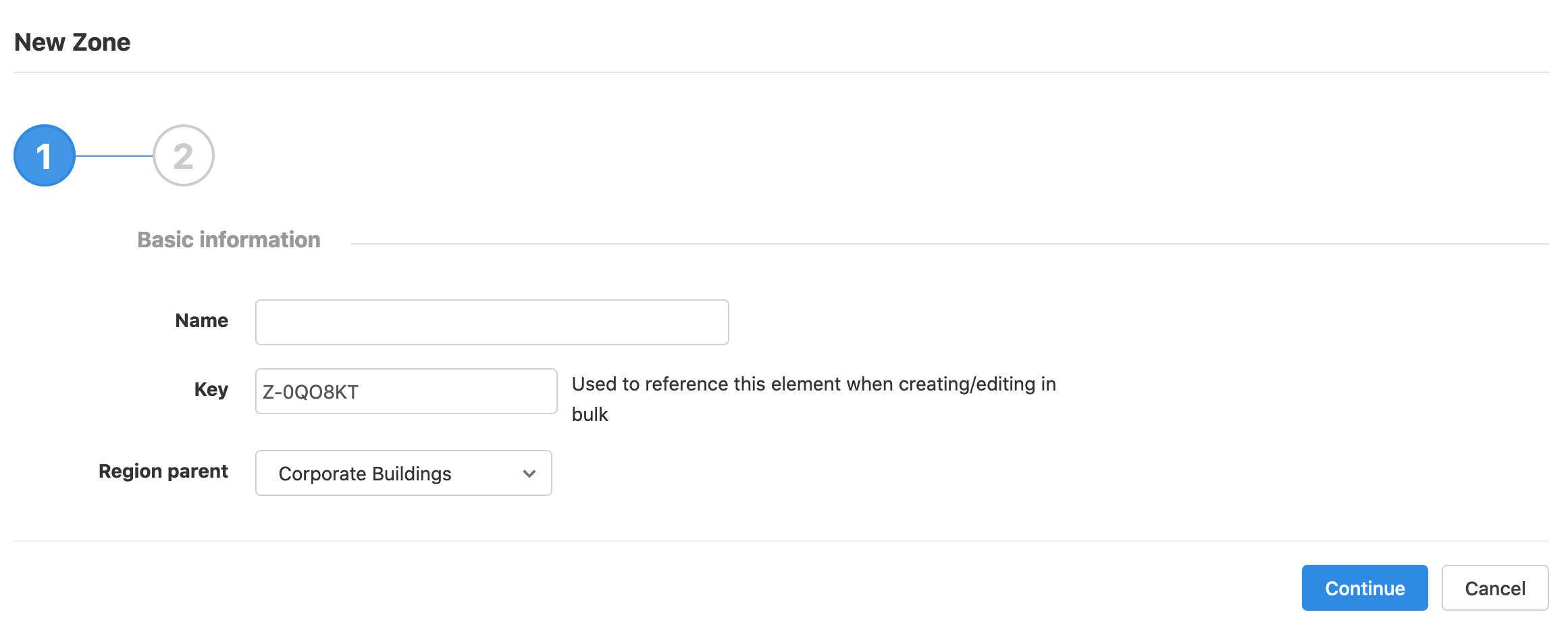

Pour configurer une nouvelle zone, cliquez sur le bouton Nouvelle zone dans l'écran des Emplacements. Le menu suivant s'affichera, où vous pourrez configurer les détails de la zone :
- Nom* : le nom de votre zone.
- Clé* : un identifiant pour votre zone, qui peut être utilisé pour la configuration en masse de votre compte. Vous pouvez changer cette chaîne ou laisser la proposition par défaut lors de la création de la zone.
- Zone parente* : le parent de l'emplacement dans la hiérarchie. Il peut s'agir du compte principal (paramètre par défaut) ou d'une autre zone.
Les champs marqués d'une * sont obligatoires.

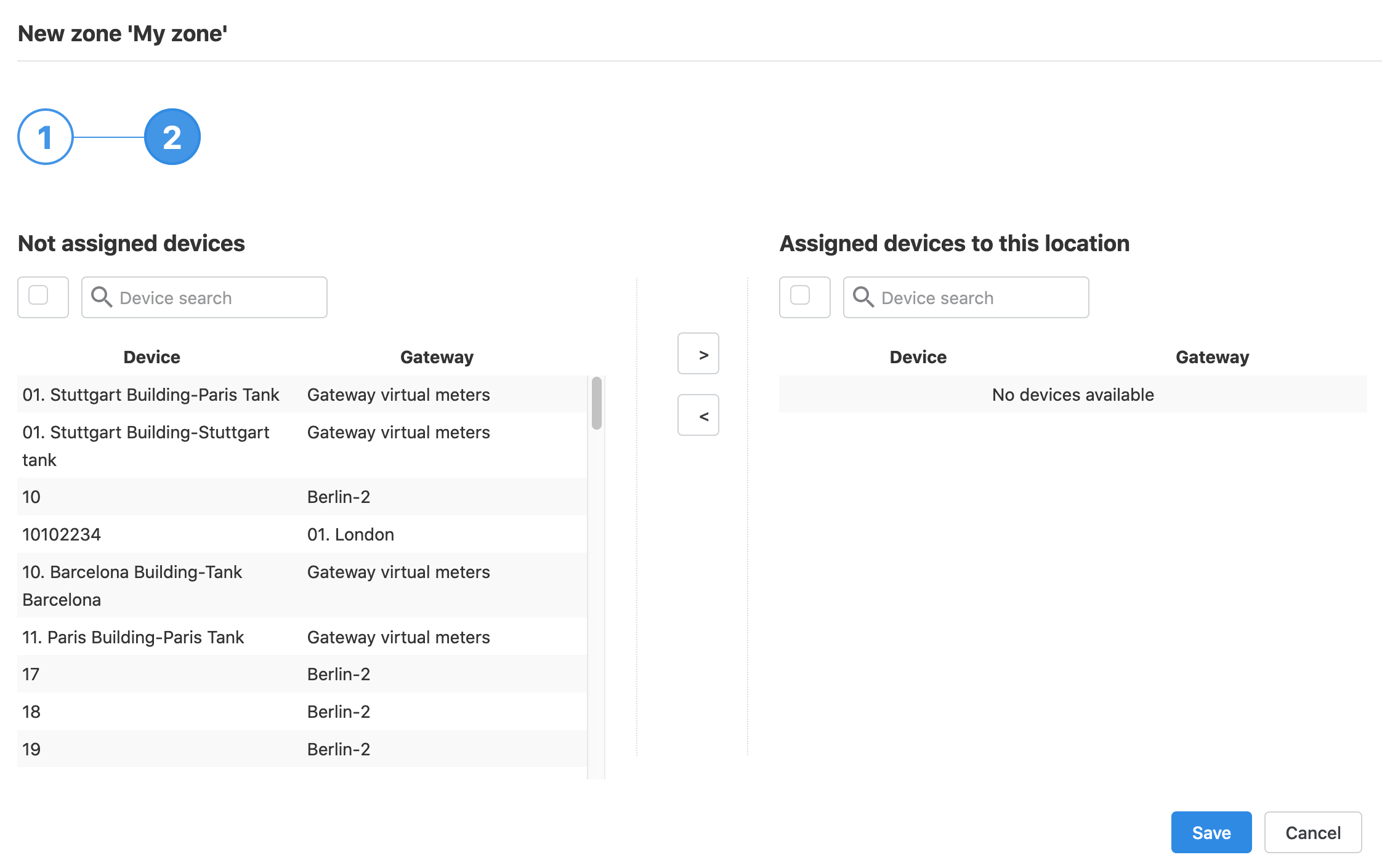

Une fois que toutes les données ont été saisies, vous pouvez appuyer sur Continuer pour terminer la configuration de la zone en lui attribuant des dispositifs :
À gauche de cet écran, vous pouvez choisir les dispositifs à partir de la liste des dispositifs non attribués que vous souhaitez attribuer à la zone. Sélectionnez les dispositifs que vous souhaitez attribuer, appuyez sur le bouton fléché vers la droite au milieu pour les attribuer, puis appuyez sur Enregistrer pour terminer la création de la zone.
Configurer un emplacement

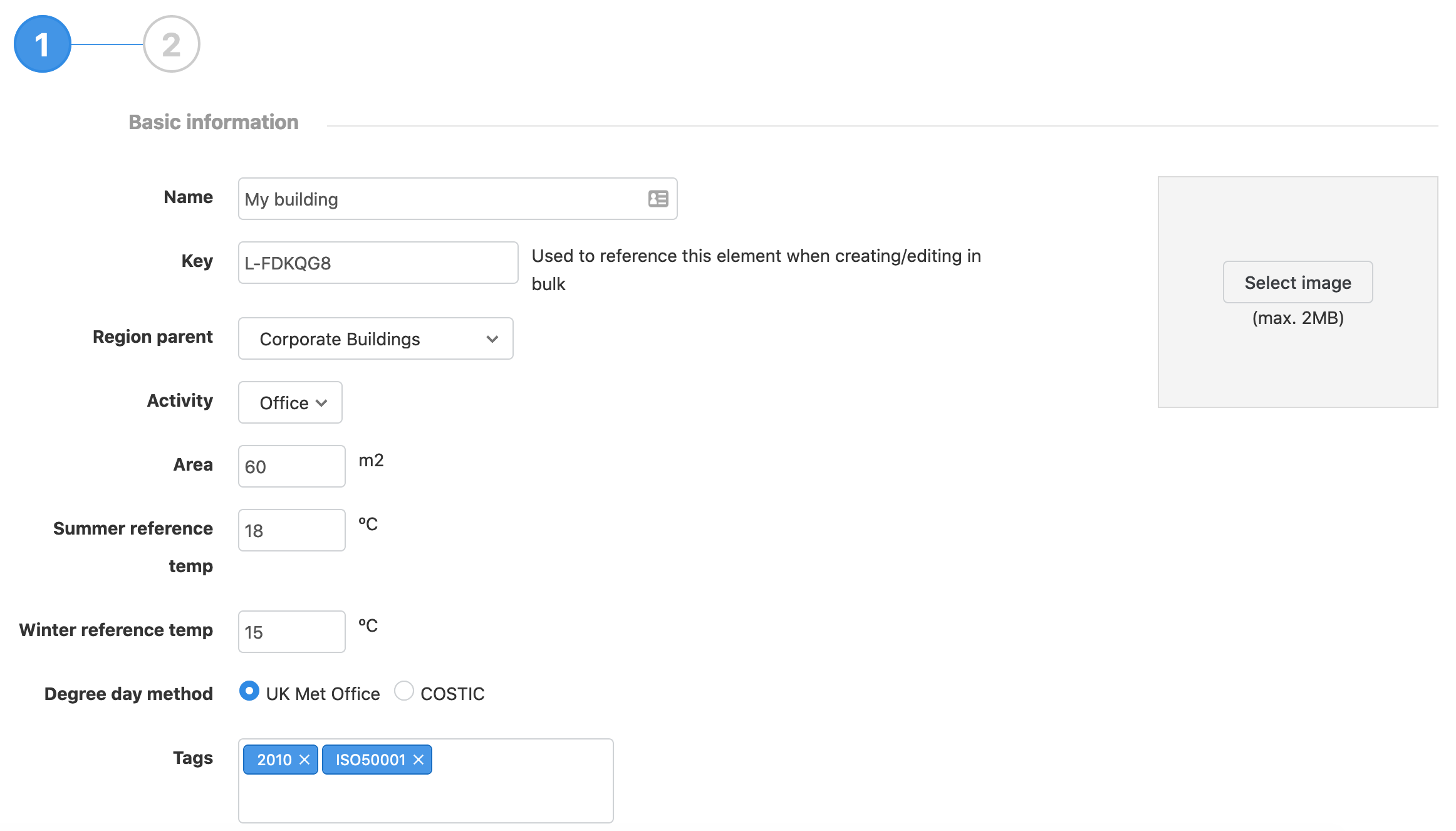

Pour configurer un nouvel emplacement, cliquez sur le bouton Nouvel emplacement dans l'écran des Emplacements. Le menu suivant s'affichera, où vous pourrez configurer les détails de l'emplacement :
- Nom* : le nom de votre emplacement.
- Clé* : un identifiant pour votre emplacement, qui peut être utilisé pour la configuration en masse de votre compte. Vous pouvez changer cette chaîne ou laisser la proposition par défaut lors de la création de l'emplacement.
- Zone parente* : le parent de l'emplacement dans la hiérarchie. Il peut s'agir du compte principal (paramètre par défaut) ou d'une zone.
- Activité* : un menu déroulant où vous pouvez sélectionner l'activité de l'emplacement, par exemple, grand magasin, usine, hôpital, hôtel, restaurant...
- Surface* : la surface totale de votre emplacement, en mètres carrés (m2). Cela sera utilisé dans le ratio de surface dans la section Analyse ou pour mieux calculer les consommations estimées dans la section Détection. Si vous ne connaissez pas la surface lors de la création de l'emplacement, il est préférable de laisser 1 m2.
- Température de référence en été : la température de base (en ºC) utilisée pour calculer automatiquement les degrés-jours de refroidissement pour votre emplacement, basé sur les données de température.
-
Température de référence en hiver : la température de base (en ºC) utilisée pour calculer automatiquement les degrés-jours de chauffage pour votre emplacement, basé sur les données de température.
-
Méthode des jours degré : la méthode que la plateforme EMS utilisera pour calculer les degrés-jours. Vous pouvez trouver plus d'informations sur les jours degré dans la plateforme ici.
-
Étiquettes : ici, vous pouvez ajouter des étiquettes à votre emplacement, ce qui peut vous aider à naviguer dans votre hiérarchie dans la section Analyse, entre autres utilisations. Vous pouvez trouver plus d'informations sur les étiquettes ici.
-
Sélectionner une image : vous pouvez ajouter une image de l'emplacement.
-

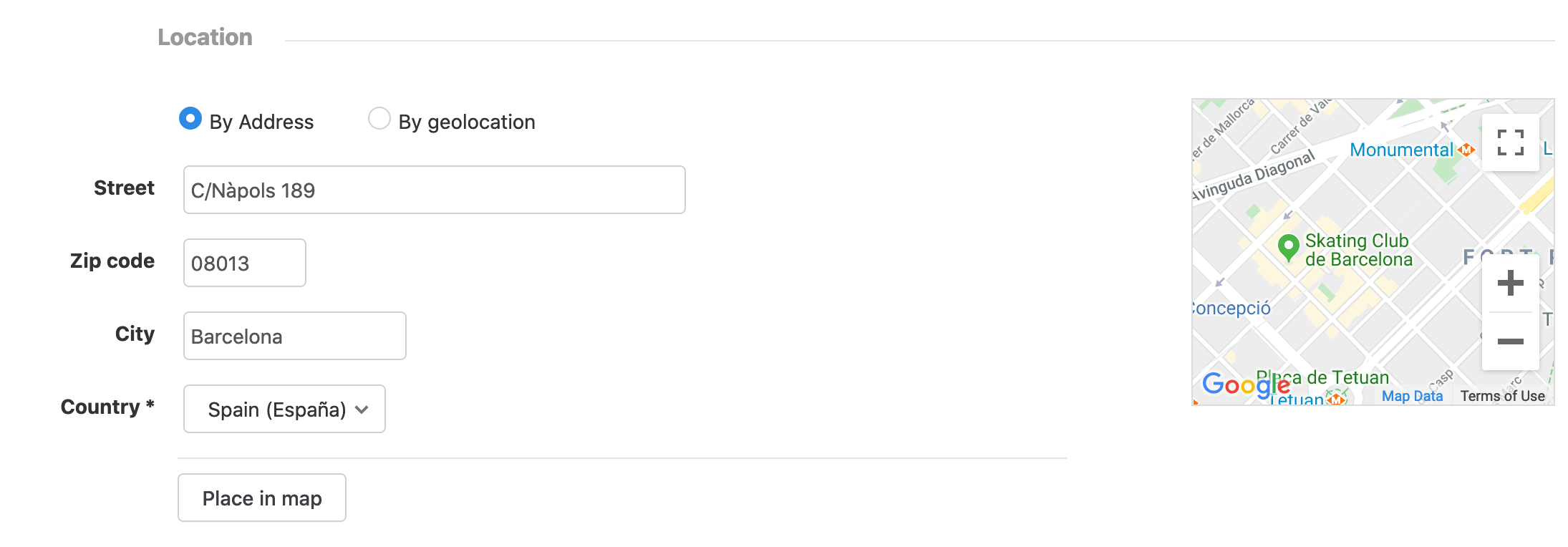

Emplacement par adresse ou par géolocalisation* : vous pouvez spécifier soit l'adresse, soit les coordonnées de latitude et de longitude. Une fois configuré, vous pouvez appuyer sur le bouton pour le voir sur la carte.
Les champs marqués d'une * sont obligatoires.

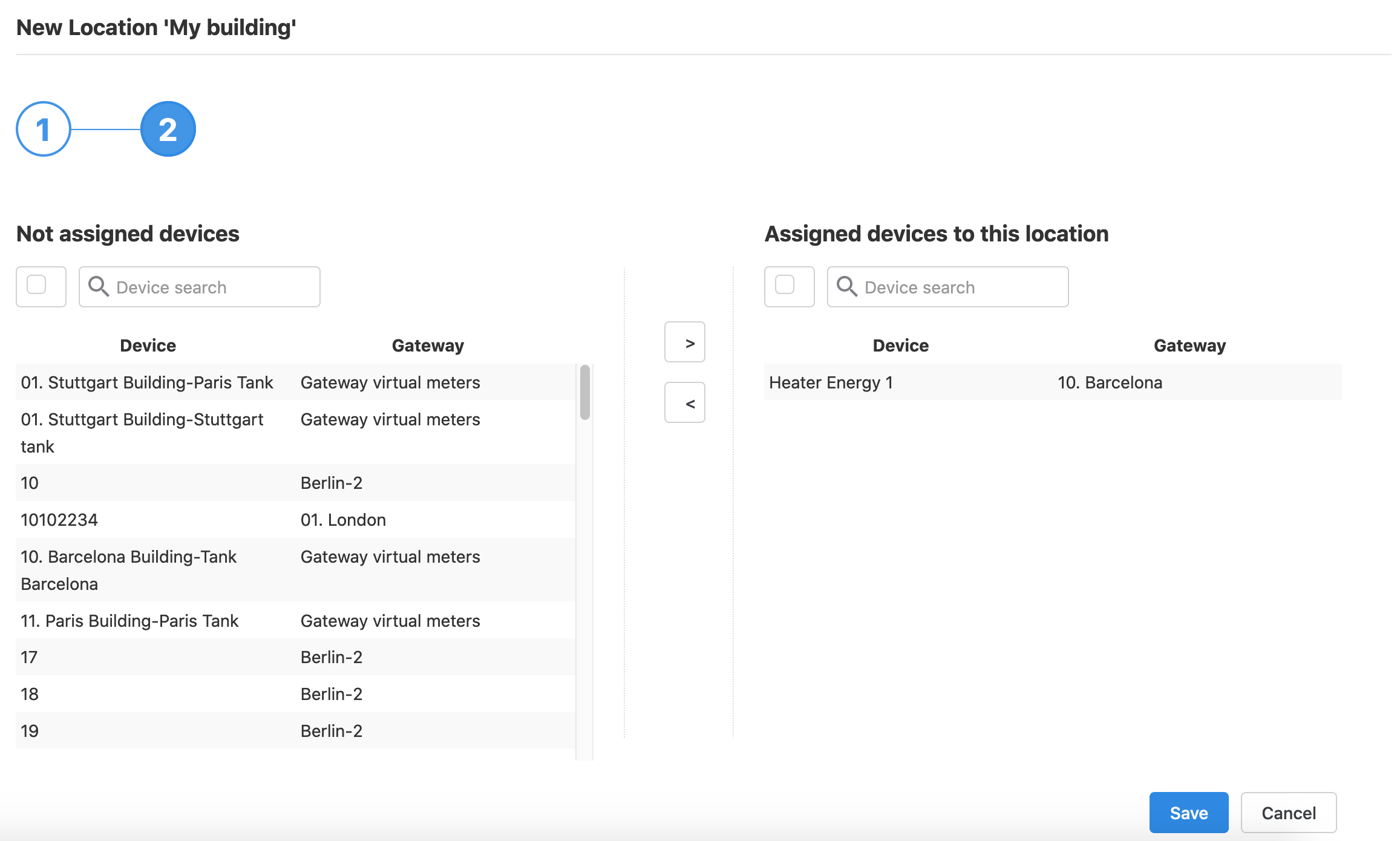

Une fois que toutes les données ont été saisies, vous pouvez appuyer sur Continuer pour terminer la configuration de l'emplacement en lui attribuant des dispositifs :
À gauche de cet écran, vous pouvez choisir les dispositifs à partir de la liste des dispositifs non attribués que vous souhaitez attribuer à l'emplacement. Sélectionnez les dispositifs que vous souhaitez attribuer, appuyez sur le bouton fléché vers la droite au milieu pour les attribuer, puis appuyez sur Enregistrer pour terminer la création de l'emplacement. Notez qu'il n'est pas nécessaire d'attribuer des dispositifs à l'emplacement pour le créer. Passez cette étape en cliquant sur "Enregistrer".

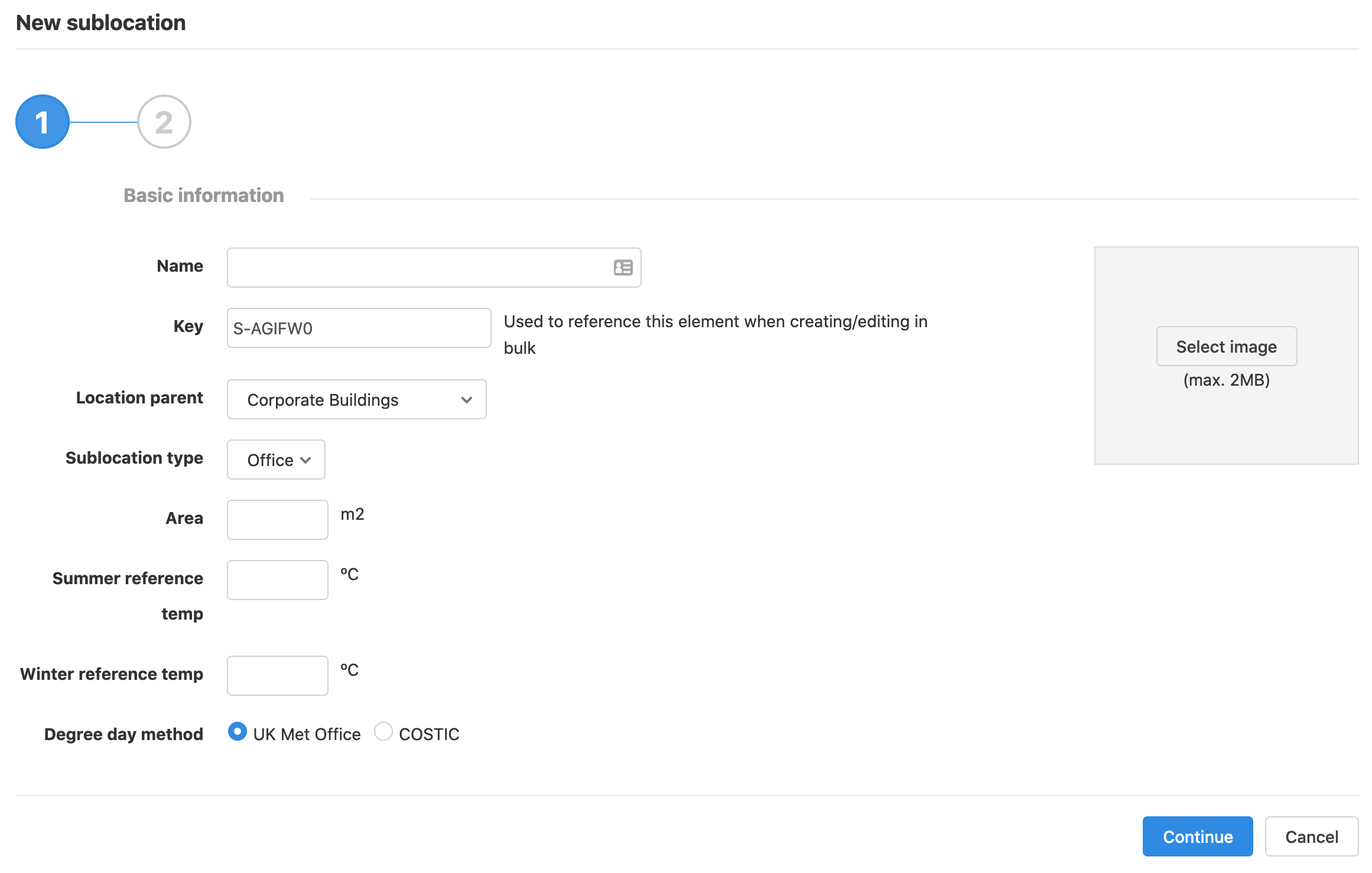

Configurer un sous-emplacement
-
Nom* : le nom de votre sous-emplacement.
-
Clé* : un identifiant pour votre emplacement, qui peut être utilisé pour la configuration en masse de votre compte. Vous pouvez changer cette chaîne ou laisser la proposition par défaut lors de la création du sous-emplacement.
-
Emplacement parent* : le parent du sous-emplacement dans la hiérarchie. Il peut s'agir d'un emplacement ou d'un autre sous-emplacement.
-
Type de sous-emplacement* : un menu déroulant où vous pouvez sélectionner l'activité du sous-emplacement, par exemple, bureau, étage, appartement, département...
-
Surface* : la surface totale de votre emplacement, en mètres carrés (m2). Cela sera utilisé dans le ratio de surface dans la section Analyse ou pour mieux calculer les consommations estimées dans la section Détection. Si vous ne connaissez pas la surface lors de la création de l'emplacement, il est préférable de laisser 1 m2.
-
Température de référence en été : la température de base (en ºC) utilisée pour calculer automatiquement les degrés-jours de refroidissement pour votre sous-emplacement, basé sur les données de température.
-
Température de référence en hiver : la température de base (en ºC) utilisée pour calculer automatiquement les degrés-jours de chauffage pour votre sous-emplacement, basé sur les données de température.
-
Méthode des degrés-jour : la méthode que la plateforme EMS utilisera pour calculer les degrés-jours. Vous pouvez trouver plus d'informations sur les jours degré dans la plateforme ici.
-
Sélectionner une image : vous pouvez ajouter une image du sous-emplacement.
Les champs marqués d'une * sont obligatoires.

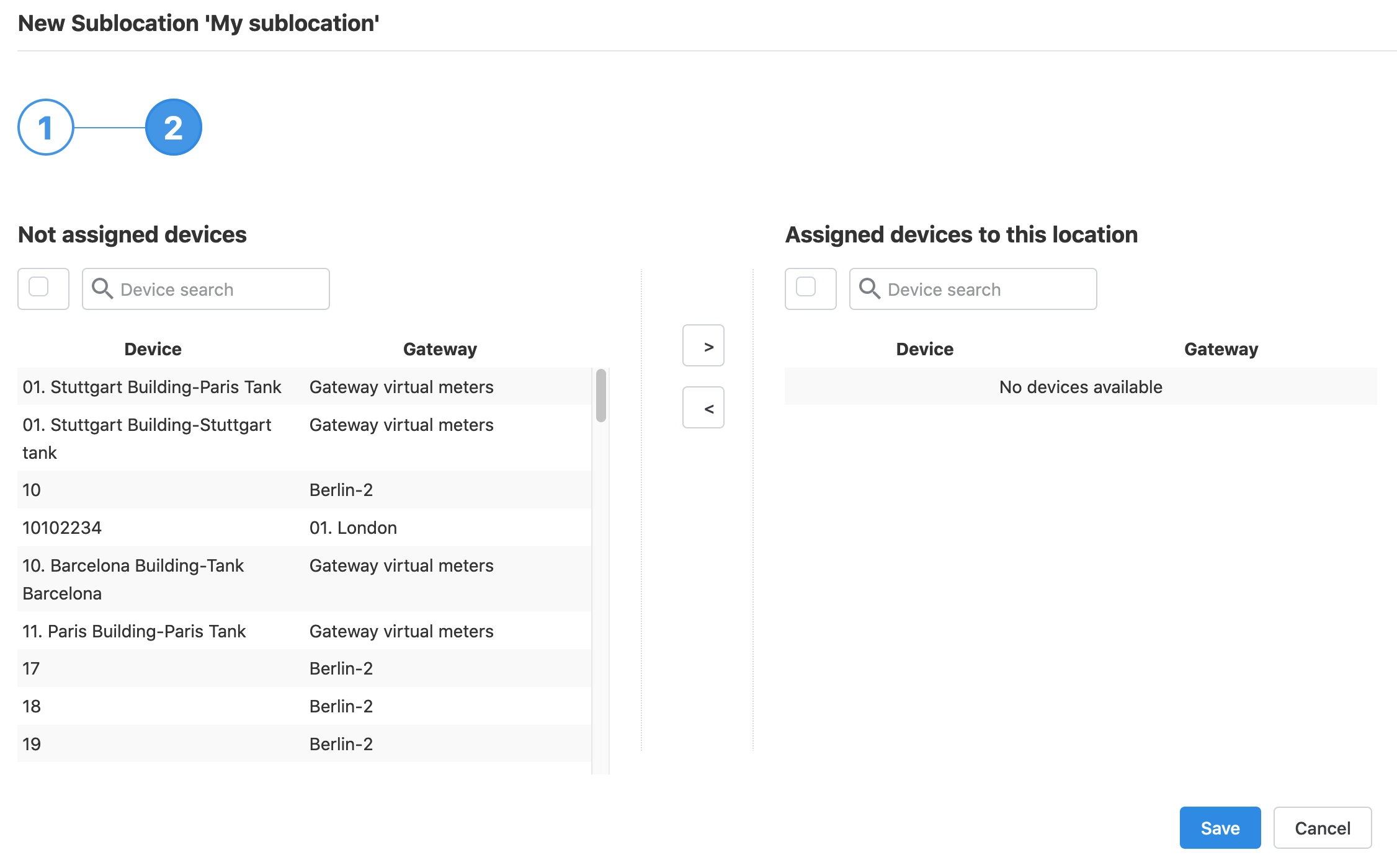

Une fois que toutes les données ont été saisies, vous pouvez appuyer sur Continuer pour terminer la configuration du sous-emplacement en lui attribuant des dispositifs :
À gauche de cet écran, vous pouvez choisir les dispositifs à partir de la liste des dispositifs non attribués que vous souhaitez attribuer au sous-emplacement. Sélectionnez les dispositifs que vous souhaitez attribuer, appuyez sur le bouton fléché vers la droite au milieu pour les attribuer, puis appuyez sur Enregistrer pour terminer la création du sous-emplacement.

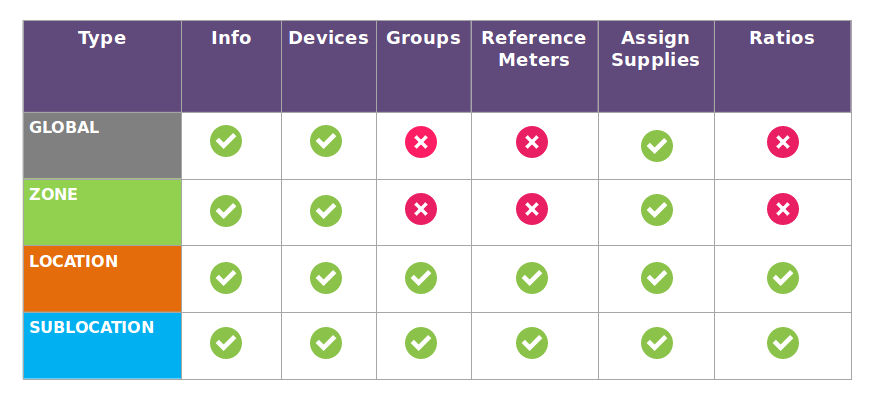

Édition
- Informations : informations de base telles que le nom, la surface, les températures d'hiver et d'été, l'adresse, les étiquettes, etc.
- Dispositifs : attribuer des dispositifs à cet élément. N'oubliez pas qu'un dispositif ne peut être attribué qu'à un seul élément (racine, zone, emplacement ou sous-emplacement).
- Groupes : créer des groupes en utilisant des dispositifs uniques attribués à l'emplacement ou par hiérarchie.
- Mètres de référence : configurer les dispositifs de référence à utiliser dans les rapports ou les tableaux de bord.
- Attribuer des fournitures et des prix : attribuer une alimentation à un dispositif pour visualiser son coût. N'oubliez pas qu'un dispositif ne peut être attribué qu'à une alimentation.
- Ratios : configurer et créer des ratios pour normaliser votre consommation
