Dans cet article, nous allons apprendre comment les ratios sont utilisés sur la plateforme.
Contenu de cet article :
Introduction
Les ratios sont utilisés pour analyser la consommation de manière détaillée. La plateforme offre la possibilité de créer différents types de ratios qui peuvent s'adapter à vos besoins en termes de portefeuille.
Ratios disponibles
La plateforme propose 2 types de ratios :
Ratios de base
- Surface
- Température moyenne quotidienne
- Degré jour de chauffage
- Degré jour de refroidissement
- Occupation
- Production
Apprenez comment les configurer ici.
Ratios personnalisés
- Ratio par paramètre. Par exemple, les chambres occupées dans un hôtel.
- Ratio constant. Par exemple, toutes les chambres de l'hôtel.
- Ratio par plage de dates. Par exemple, les personnes travaillant dans une entreprise. Cela peut varier sur une période.
Apprenez comment les configurer ici.
Prérequis
- Avoir une localisation ou sous-localisation configurée.
- Avoir attribué des dispositifs à leur emplacement correspondant.
- Avoir rempli les champs d'informations de Surface et de Degrés-jours de la localisation.
Configuration

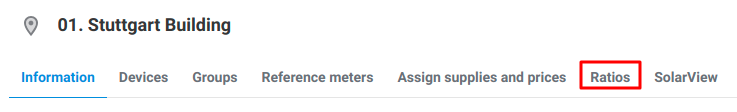

Pour configurer un ratio, allez dans Configuration -> Emplacements -> Ratios.

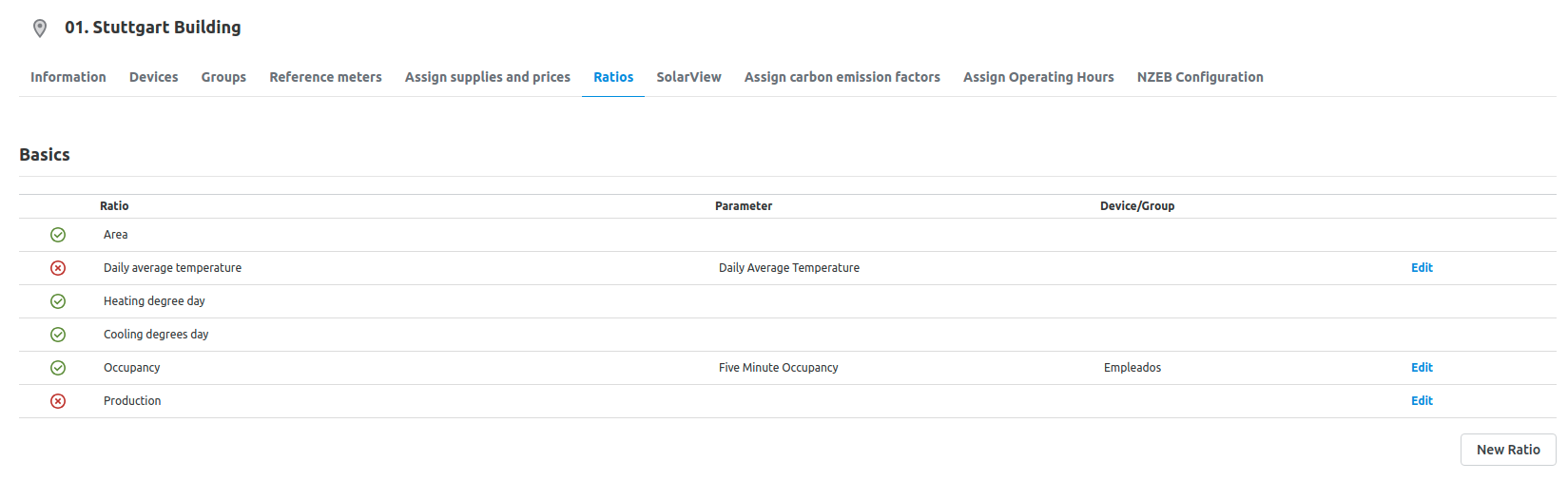

Configurez les ratios de base
La plateforme a défini des ratios de base par défaut.
Surface et Degrés-jours
Ces ratios sont calculés automatiquement par la plateforme. Les informations du ratio peuvent être modifiées à partir des informations de localisation.
Température moyenne quotidienne
Pour définir ce ratio, vous devez choisir le dispositif qui contient cette information, si vous l'avez disponible, en cliquant sur "Modifier".
Occupation et Production
Importez les données d'Occupation et de Production
- Accédez à Configuration > Passerelles > cliquez sur "Enregistrer une nouvelle passerelle" > et créez une nouvelle passerelle virtuelle sous votre compte. Vous pouvez trouver plus d'informations sur la création ici.

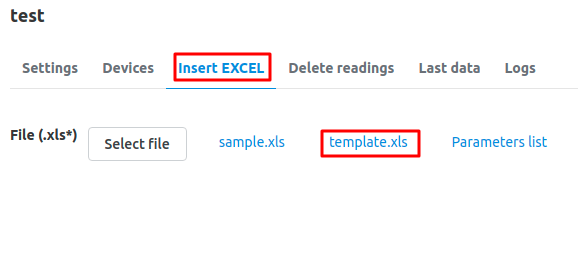

- Modifiez votre nouvelle passerelle > cliquez sur l'onglet "Insérer EXCEL" et ensuite "Nouvelle importation de données". Ici, vous trouverez le "sample.xls" que vous devrez utiliser pour télécharger les données dans la Plateforme EMS.
- Maintenant, il est temps de remplir le fichier Excel avec les données d'Occupation ou de Production.
- Dispositif: ici, vous devrez introduire l'ID de vos dispositifs. Dans le cas où vous auriez créé une nouvelle passerelle et que vous n'auriez pas encore de dispositif, introduisez simplement un numéro d'identification tel que 1 ou 2.
- Paramètre: en tant que paramètre, vous devez indiquer le type de données que vous importez (occupation ou production) et la fréquence correspondante. Imaginez que vous voulez importer une occupation mensuelle, vous devez donc introduire le numéro 12141 (4 en tant que fréquence mensuelle et 1 en tant que valeur discrète). Dans le cas où vous souhaitez introduire les données de production mensuelle, vous devez écrire le numéro 13141 ((4 en tant que fréquence mensuelle et 1 en tant que valeur discrète). Pour plus d'informations sur les ID de paramètres, consultez le tableau suivant.
- Date: Introduisez la date en suivant le format DD/MM/AAAA hh:mm:ss.
- Cliquez sur "Sélectionner un fichier" et importez vos données. Une fois le fichier traité, un message apparaîtra vous indiquant que vous avez des dispositifs en attente d'acceptation. Acceptez-les et attribuez-les à l'emplacement correspondant.
Définir le ratio d'Occupation et de Production
Une fois que vous avez toutes les données d'Occupation ou de Production, il est temps de les attribuer en tant que Ratio ou KPI pour normaliser vos données.
- Allez dans Configuration > Localisations > et modifiez l'emplacement pour lequel vous souhaitez définir le nouveau ratio.
- Cliquez sur l'onglet Ratio. Ici, vous pouvez définir les ratios de base (surface, température moyenne quotidienne, degrés-jours, occupation, production, ...) ou définir de nouveaux ratios.

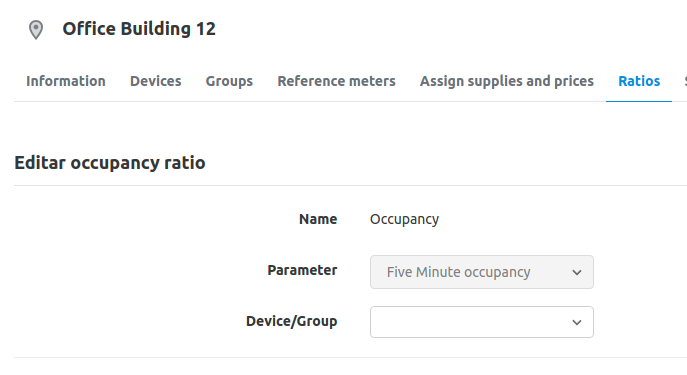

- Modifiez le ratio d'Occupation ou de Production et sélectionnez le dispositif associé à ce ratio.
Ajouter un nouveau ratio

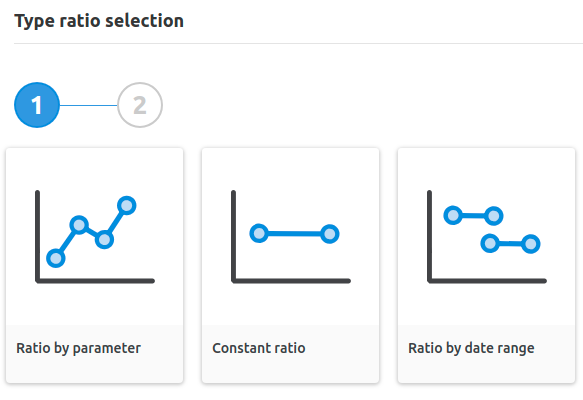

Si vous souhaitez ajouter un ratio, il vous suffit de cliquer sur "Nouveau Ratio". Ici, nous choisirons parmi les trois types de ratios.
Une fois que vous avez configuré les ratios pour votre emplacement, il est temps de les utiliser !
Utilisation : À quoi servent-ils ?

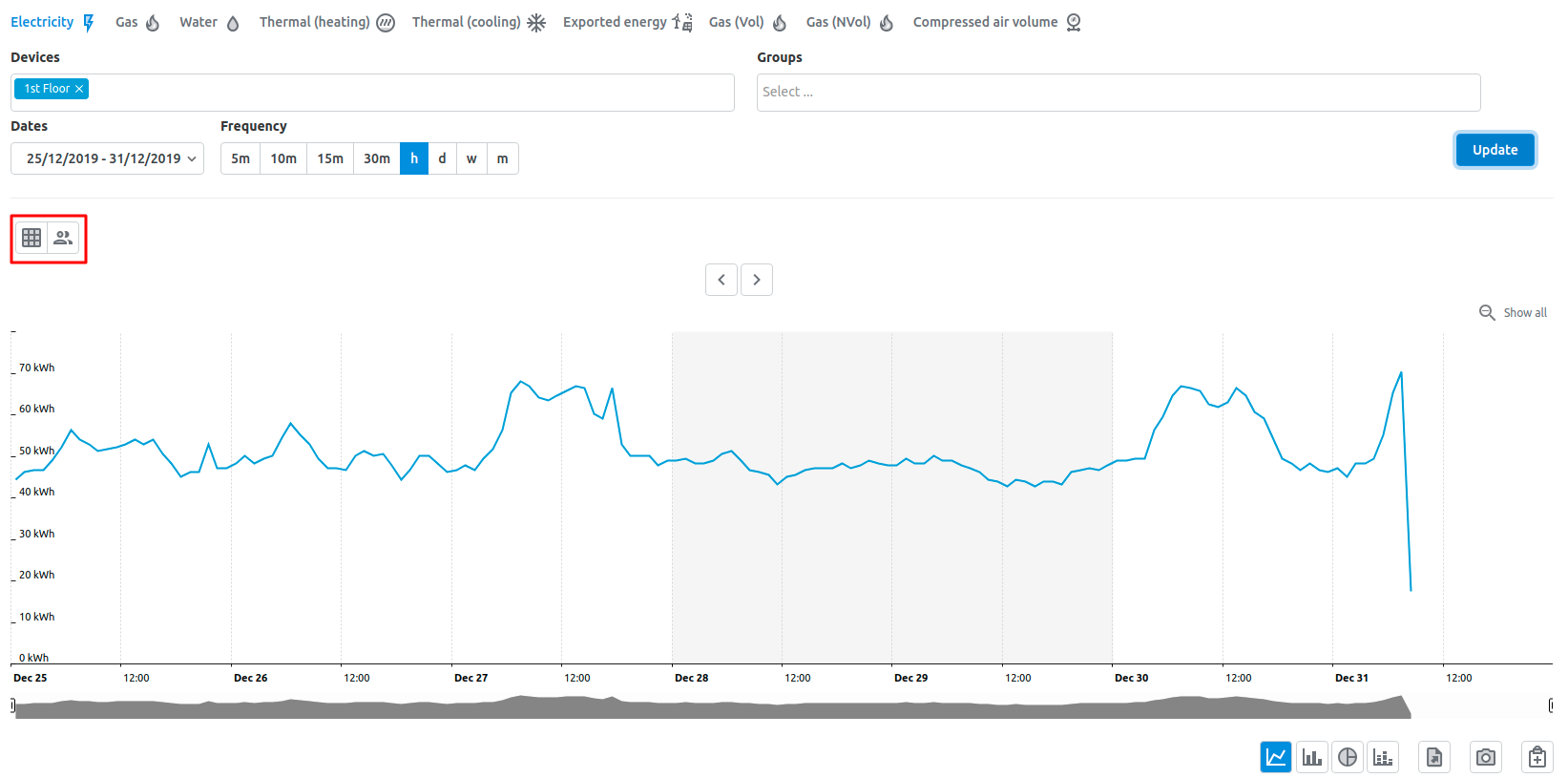

Vous pouvez normaliser la consommation d'énergie ou d'eau dans l'écran d'analyse. La Plateforme vous montrera des boutons de ratios en fonction de vos données disponibles.
Pour calculer des EnPi ou des KPI, il vous suffit de cliquer sur les boutons de ratios pour diviser votre consommation par eux. Vous pouvez activer plus d'un ratio si vous le souhaitez.
Exemple : Si nous voulons comparer la consommation hebdomadaire de 4 magasins de détail normalisée par la surface et les degrés-jours, nous devrons cliquer sur les trois boutons de ratio, comme le montre l'image ci-dessous.

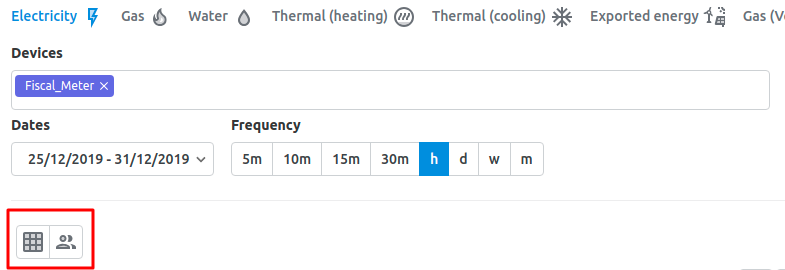

Dans l'image suivante, vous pouvez voir que vous pouvez choisir plusieurs ratios que vous avez configurés. Dans ce cas, nous n'en montrons que trois, mais il y en a beaucoup d'autres.
Chaque ratio a une icône spécifique :
|
Surface |
Degré jour de chauffage (HDD) |
Degré jour de refroidissement (CDD) |
Température moyenne quotidienne |
Occupation |
Production |
Ratio personnalisé |
| |
Astuces
Que puis-je faire si un ratio n'apparaît pas sur l'écran d'analyse ?
Si vous ne voyez pas les ratios sur un écran d'analyse, c'est probablement parce que vous ne vous trouvez pas au bon niveau hiérarchique. Les ratios sont définis au niveau de la localisation/sous-localisation et s'appliqueront aux dispositifs liés à cette localisation/sous-localisation. Les ratios doivent être définis au bon niveau et s'appliqueront lors de la visualisation des graphiques au niveau approprié.
Dans le cas où vous utilisez un ratio personnalisé sur l'écran de consommation, si malgré le fait d'être situé au bon niveau hiérarchique, vous ne le voyez toujours pas dans le graphique, vous devrez appuyer sur le bouton "Actualiser" pour actualiser la vue du graphique.
