Cet article comprend une description des paramètres qui peuvent être insérés dans la plateforme, ainsi que la méthodologie à suivre en fonction du type de variable que l'on souhaite insérer. En outre, l'algorithme que le logiciel suit pour calculer toutes les fréquences de données sera résumé. Enfin, des informations complémentaires seront fournies afin de résoudre les éventuels problèmes qui pourraient survenir.
L'information sera divisée en sections suivantes :
- Définition des paramètres
- Paramètres disponibles dans la plateforme
- Insertion des paramètres dans la plateforme - Fréquences disponibles
- Insertion avec la méthodologie de base
- Insertion avec la méthodologie discrète
- Calculs effectués après l'insertion
- Gestion des paramètres insérés dans la plateforme
- Visualisation des paramètres
- Règles d'or concernant les paramètres
Définition des paramètres
Un paramètre est ce qui permet à la plateforme de comprendre quel type de consommation ou de variable un dispositif surveille. Il est très important de définir correctement un paramètre, car les alertes, la visualisation des valeurs et d'autres fonctionnalités en dépendront.
Il est important de comprendre qu'un dispositif peut avoir de nombreux paramètres, mais chacun d'entre eux doit être unique. Cela signifie que vous pouvez avoir 15 paramètres dans un dispositif, mais ils doivent tous être distincts. Ainsi, si une passerelle envoie des données de 2 capteurs de gaz, dans notre plateforme, cela ne peut pas être représenté par un seul dispositif, car cela ferait en sorte que le paramètre "gaz" soit répété. Par conséquent, chaque capteur doit représenter un dispositif différent, et les deux dispositifs auront alors le paramètre "gaz".
Paramètres disponibles dans la plateforme
La plateforme accepte plusieurs paramètres. La liste de tous les paramètres disponibles peut être consultée dans la feuille de calcul suivante :
Feuille de calcul des paramètres de la plateforme
Comme vous pouvez le remarquer, ces paramètres incluent à la fois des variables discrètes et continues. Tous sont représentés par un code de 3 chiffres. Cependant, lors de l'insertion des données, en fonction du type de variable insérée, il peut être nécessaire d'ajouter quelques chiffres supplémentaires.
Veuillez vous référer à la section 3 pour en savoir plus sur l'insertion des paramètres dans la plateforme et les fréquences disponibles pour chacun d'entre eux.
Insertion des paramètres dans la plateforme - Fréquences disponibles

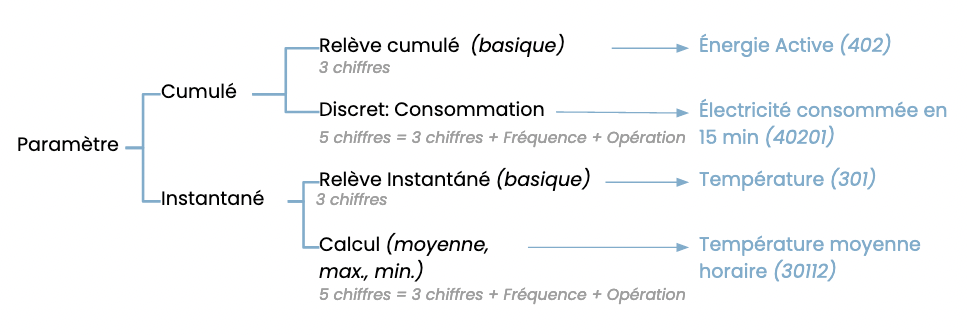

Pour comprendre comment un paramètre peut être inséré dans la plateforme, il faut faire une distinction entre les variables discrètes et continues.
Les variables instantanées, telles que la température ou la puissance, sont généralement insérées en utilisant le numéro à 3 chiffres indiqué dans le fichier Excel de la section précédente : "Paramètres disponibles dans la plateforme".
Les variables continues, telles que la consommation d'électricité et de gaz, peuvent être insérées dans la plateforme de deux manières différentes :
- Paramètre de base/accumulé. La méthodologie de base implique l'insertion cumulative des données, c'est-à-dire que chaque mesure sera ajoutée à la précédente. Cela entraîne des valeurs en constante augmentation et crée un lien entre les mesures. Cette méthodologie est neutre en termes de fréquence, car elle ne se rapporte pas directement à une fréquence d'insertion spécifique.
- Paramètre discretisé. La méthodologie discrète implique que chaque mesure sera directement téléchargée dans la plateforme, indépendamment de toute mesure précédente. Cette méthodologie est directement liée à une fréquence d'insertion spécifique.
Insertion avec la méthodologie de base
Lors de l'insertion par la méthodologie de base, il n'est pas nécessaire d'indiquer au logiciel quelle est la fréquence à laquelle les données sont téléchargées, car la plateforme l'identifie elle-même.
Si les données sont insérées selon la méthodologie de base, la représentation de chaque paramètre sera composée des 3 chiffres qui sont représentés dans le fichier Excel de la section "Paramètres disponibles dans la plateforme".
Lors de l'insertion de données avec cette méthodologie, le logiciel effectuera plusieurs calculs pour déterminer la consommation spécifique pour différentes fréquences. Veuillez consulter la section "Calculs effectués après l'insertion" pour en savoir plus sur ces calculs.
Insertion avec la méthodologie discrète
Lors de l'insertion selon la méthodologie discrète, il est nécessaire de spécifier au logiciel la fréquence à laquelle les données sont téléchargées. De plus, une "opération" doit être définie pour comprendre le type de variable surveillée.
Le code d'insertion des valeurs discrètes est SSSFO, dans lequel :
- SSS correspond aux 3 chiffres représentant le paramètre, trouvés dans le fichier Excel de la section "Paramètres disponibles dans la plateforme".
- 'F' représente la fréquence à laquelle les données sont insérées :
| Fréquence | Valeur F |
| Toutes les 15 minutes | 0 |
| Horaire | 1 |
| Quotidienne | 2 |
| Hebdomadaire | 3 |
| Mensuelle | 4 |
| 30 min |
6 |
| 10 min |
7 |
| 5 min |
8 |
- 'O' représente l'opération qui déterminera comment les données ont été discrétisées :
| Opération | Valeur O |
| Discrétisé | 1 |
| Moyenne | 2 |
| Maximum | 3 |
| Minimum | 4 |
La valeur de fonctionnement « 1 » est utilisée pour faire fonctionner des paramètres de nature accumulée, tels que la consommation d'électricité ou d'eau. Dans ces cas, l'opération signifie que la valeur de la variable est le delta de cette variable entre deux périodes, représenté par la résolution. Par exemple, l'énergie active est 402, si nous voulons insérer des données comme consommation des 15 dernières minutes, le code correct serait 40201.
Les valeurs de fonctionnement 2 à 4 sont utilisées pour les paramètres à caractère instantané, tels que la température ou la puissance. Les opérations moyenne, maximum et minimum représentent également des valeurs d'intervalle de temps. Par exemple. l'ID du paramètre de puissance est 401. Si nous voulons insérer une puissance moyenne de 15 minutes, le paramètre serait 40102.
Calculs effectués après l'insertion
- Toutes les 5 minutes.
- Toutes les 10 minutes.
- Toutes les 15 minutes.
- Toutes les 30 minutes.
- Horaire.
- Quotidienne.
- Hebdomadaire.
- Mensuelle.
Calculs pour l'insertion de données discrètes
Imaginez que des données soient insérées toutes les demi-heures, et qu'une valeur de 15 kWh soit téléchargée à 10h et une valeur de 20 kWh à 10h30. Ensuite, la consommation horaire pourrait être calculée en additionnant la consommation des deux valeurs insérées toutes les demi-heures, soit 35 kWh. Si toutes les valeurs de la journée étaient téléchargées, la même chose pourrait être calculée pour la fréquence quotidienne, et ainsi de suite.
Cette procédure est exactement celle suivie par la plateforme. Une fois qu'un paramètre a été introduit suivant une certaine fréquence, toutes les fréquences plus courtes seront automatiquement calculées, c'est-à-dire que si les données sont introduites quotidiennement, les fréquences hebdomadaires, mensuelles et annuelles seront calculées automatiquement. Cependant, toutes les fréquences plus longues resteront vides.
Remarque : Si des données sont insérées avec une résolution hebdomadaire, la résolution mensuelle ne sera pas calculée. Cela est dû au fait que les mois ne commencent pas toujours le premier jour de la semaine ni ne se terminent le dernier jour de la semaine, et donc l'ajout de calculs hebdomadaires ne couvre pas complètement la consommation mensuelle dans la plupart des cas. Afin de ne pas interpoler, les données mensuelles ne sont pas calculées, pour être cohérentes avec la manière dont la plateforme calcule les données de résolution inférieure.
Calculs pour l'insertion de données de base
L'insertion de données de base ne peut pas être directement affichée à l'écran d'analyse, car les données insérées représentent des valeurs cumulatives. Par conséquent, la plateforme interpolera entre les valeurs pour identifier la consommation entre elles.
À titre d'exemple, imaginez que la consommation de 1000 kWh soit téléchargée à 10h ; Ensuite, la consommation de 1100 kWh est téléchargée à 11h. On sait que la consommation entre 10h et 11h a été de 100 kWh, de sorte que la consommation horaire affichée à l'écran d'analyse à 10h sera de 100 kWh. De plus, il est également possible d'estimer que la consommation par quart d'heure entre 10h et 11h est de 25 kWh, de sorte que la consommation par quart d'heure affichée à l'écran d'analyse à 10h, 10h15, 10h30 et 10h45 sera de 25 kWh.
En conclusion, si les données sont introduites selon la méthodologie de base, toutes les fréquences seront automatiquement calculées, suivant une interpolation simple comme indiqué dans les exemples précédents.
REMARQUE : La lacune maximale de données, lors de l'insertion de données de base, qui sera remplie de manière linéaire et automatique par les algorithmes de la plateforme est de 1 mois.
Gestion des paramètres insérés dans la plateforme

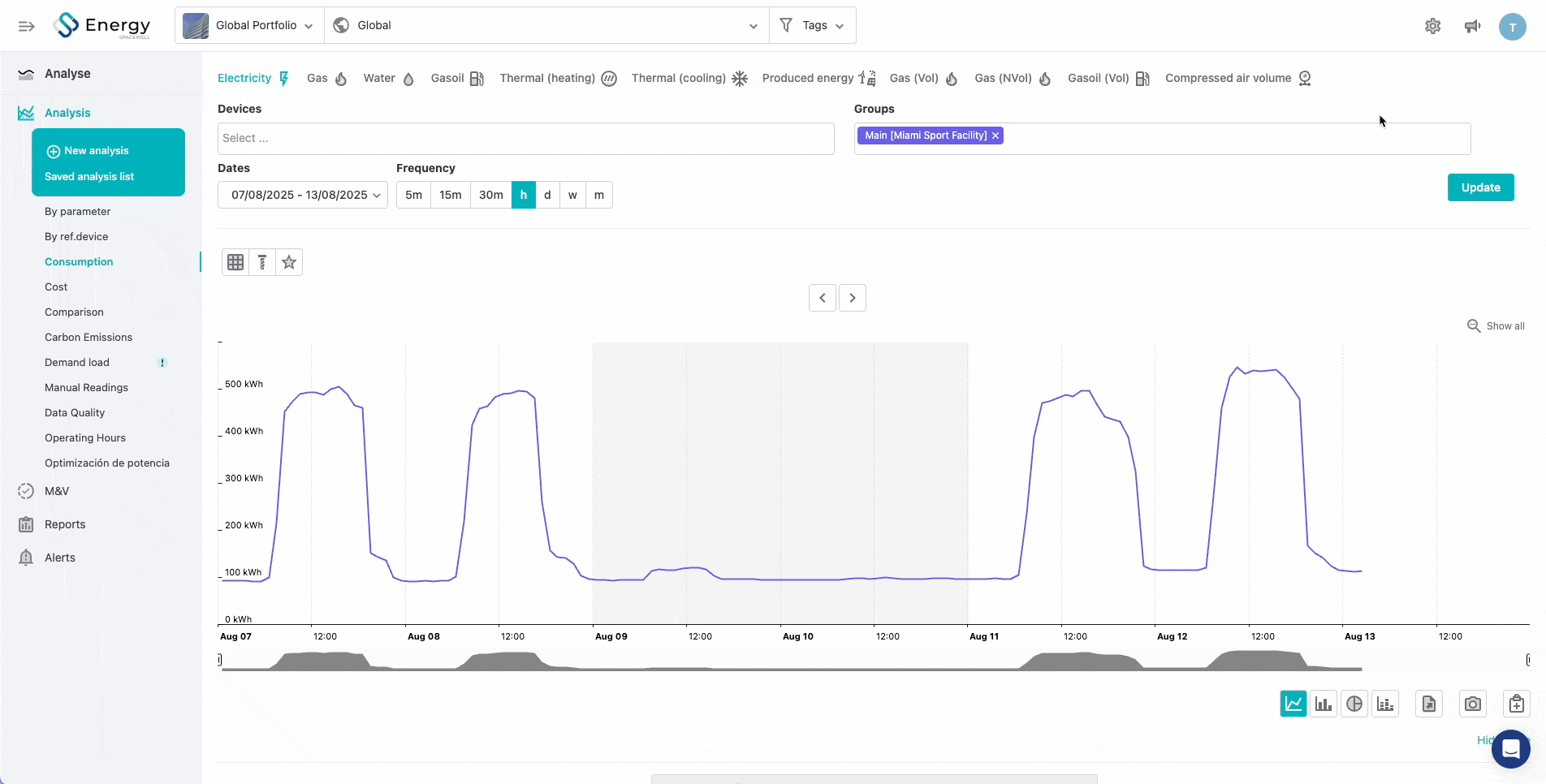

Une fois que les données ont été introduites dans la plateforme, pour voir et gérer les paramètres qui sont introduits par les dispositifs, vous devez aller dans Configuration > Passerelles (sélectionnez une passerelle et cliquez sur Modifier) > Dispositifs > Paramètres :
Une fois que vous avez cliqué sur Paramètres, vous verrez la fenêtre suivante :
Dans ce menu, vous pourrez sélectionner et désélectionner tous les paramètres reçus par votre dispositif.
Si vous constatez que vous recevez un paramètre qui n'est pas utile à des fins d'analyse, vous avez deux options :
- Désélectionner ce paramètre, et il ne vous coûtera plus un datapoint.
- Dériver le paramètre en un paramètre plus utile, par exemple, des impulsions au volume de gaz ou à l'énergie.
Visualisation des paramètres
Une fois que tous les paramètres ont été introduits dans la plateforme et acceptés par l'utilisateur, il est temps de les visualiser dans les écrans d'analyse. Veuillez trouver ci-dessous un tableau des paramètres qui peuvent être visualisés dans chaque écran :
| Écran/Paramètre | Consommation d'énergie* | Température | Coût | Autres** |
| Consommation | x | - | - | - |
| Coût | x | - | x | - |
| Comparaison | x | - | - | - |
| Comfort | - | x | - | - |
| Pointe de demande | x | - | - | - |
| By device | x | x | x | x |
| Analyses Avancées | x | x | x | x |
| Queries | x | x | x | x |
*La consommation d'énergie se réfère à :
- Consommation d'électricité
- Gaz (kWh, volume et volume normalisé)
- Eau
- Diesel (kWh et volume)
- Production d'électricité
- Énergie thermique (chauffage et refroidissement)
- Volume d'air comprimé
- Gaz naturel liquéfié
- Biomasse
**Veuillez noter que la Puissance est incluse dans la catégorie "Autres", avec la Tension et le Courant.
Règles d'or concernant les paramètres
- La règle principale est que les données insérées prévaudront sur les données calculées.
- La deuxième règle d'or est que les données "discrètes" insérées prévaudront sur les données "de base" (ou cumulatives) insérées.
- La troisième règle est que, pour appliquer un coût à une certaine consommation, les données doivent avoir au moins une résolution de 30 minutes. Le coût n'est pas stocké (ni facturé) en tant que point de données, mais calculé sur une consommation.
- Si des données discrètes sont insérées en dehors de leur horodatage attendu, elles seront rejetées. Par exemple, si la plateforme attend des données toutes les 15 minutes mais reçoit des données à 13h59 au lieu de 14h00, la lecture ne sera pas stockée
- Les données discrètes avec une fréquence quotidienne sont attendues à 00h.
