Dans cet article, vous allez apprendre comment utiliser le widget Jauge.



Introduction

La Jauge est un widget pour l'analyse brute de données. Il affiche l'indicateur clé de performance (KPI) d'un paramètre sélectionné à partir d'un dispositif choisi pour la période sélectionnée. Il vous permet également de comparer la valeur obtenue avec la même valeur de la période précédente.


Fréquences et périodes disponibles

  • La fréquence du paramètre n'est pas applicable dans ce widget.
  • Les périodes disponibles sont toutes celles proposées par la plateforme : aujourd'hui, hier, les 7 derniers jours, les 28 derniers jours, etc.

Prérequis

  • Avoir des données disponibles pour le paramètre sélectionné.
  • Tout paramètre peut être sélectionné.
  • En fonction du type de paramètre (cumulatif ou instantané), les opérations à afficher sont différentes : somme pour les paramètres cumulatifs comme l'énergie active, et maximum, minimum ou moyenne pour les paramètres instantanés comme la puissance active.


Configuration

To set up this widget, you need to have a dashboard created beforehand.

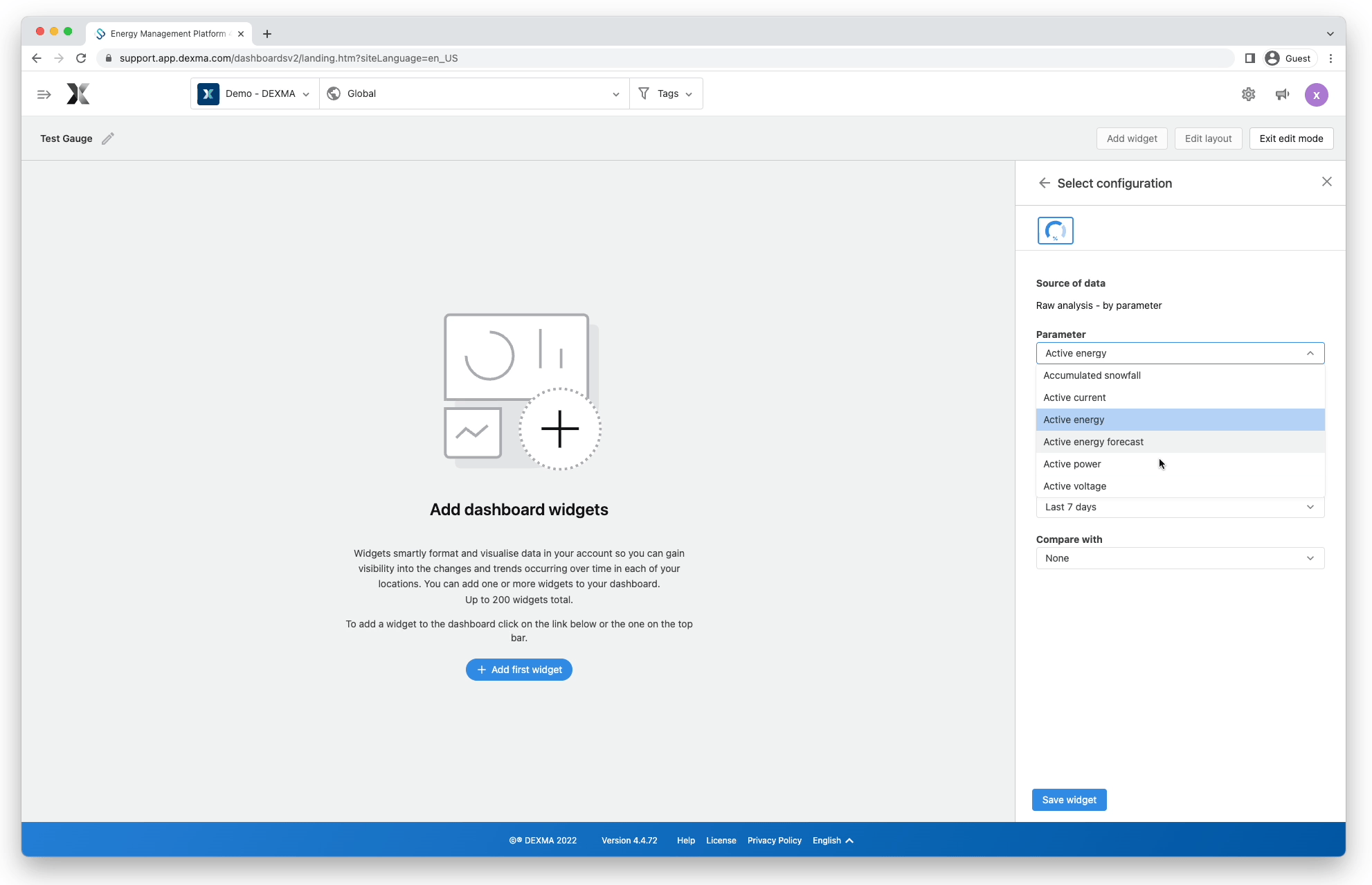

  1. Accédez au Dashboard et cliquez sur "Éditer" en haut à droite du Dashboard.
  2. Click on "Add widget".
  3. Sélectionnez "Analyse brute - par paramètre" dans la section Source des données.
  4. Sélectionnez le widget Jauge.
  5. Sélectionnez un paramètre et un dispositif que vous souhaitez visualiser l'indicateur.
  6. Sélectionnez l'opération que vous souhaitez appliquer au paramètre.
  7. Sélectionnez la période pendant laquelle vous souhaitez visualiser l'indicateur (par exemple : aujourd'hui, le mois dernier). (ie: today, last month).
  8. Sélectionnez l'option avec laquelle vous souhaitez comparer le KPI avec une autre période.

Maintenant, le widget est prêt et sera ajouté à votre tableau de bord lorsque vous l'enregistrez !



Détails du widget

Le widget affiche :

  • Le KPI pour le paramètre et le dispositif sélectionné pendant la période définie.
  • En survolant la souris sur l'indicateur, la valeur exacte de l'indicateur s'affiche.
  • La valeur sous l'indicateur montre la comparaison entre la période actuelle et la période définie dans la configuration, et peut être affichée soit en valeur absolue, soit en pourcentage.
  • Le seuil de la jauge défini.
  • Les plages définies avec les couleurs précédemment définies. En survolant la souris, les plages sont également affichées.
  • Les points de contrôle définis avec les couleurs précédemment définies ainsi qu'un point de contrôle noir indiquant la consommation de la période précédente en cas de comparaison active. En survolant la souris, les points de contrôle sont également affichés.




Options d'édition

Depuis la fenêtre Options d'édition, vous pouvez modifier de nombreux aspects visibles du widget, tels que le seuil de la jauge, les plages et les points de contrôle :

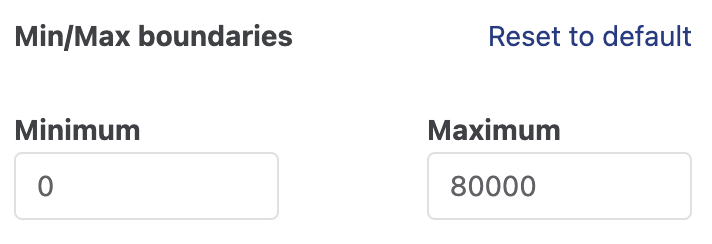

Définir le seuil de la jauge

La définition du seuil de la jauge consiste simplement à ajouter une valeur de départ et une valeur de fin.

Les plages et les points de contrôle doivent s'adapter à ce seuil et être toujours affichés à la position relative.


Si ce seuil est réinitialisé par défaut, le minimum passera automatiquement à 0 et le maximum passera à une unité de plus que celle définie par l'indicateur.

Ajouter des plages

Le widget de l'indicateur vous permet également d'ajouter des plages avec des titres et des couleurs personnalisés.

Pour ce faire, suivez ces étapes :

  1. Accédez à la fenêtre Options d'édition.

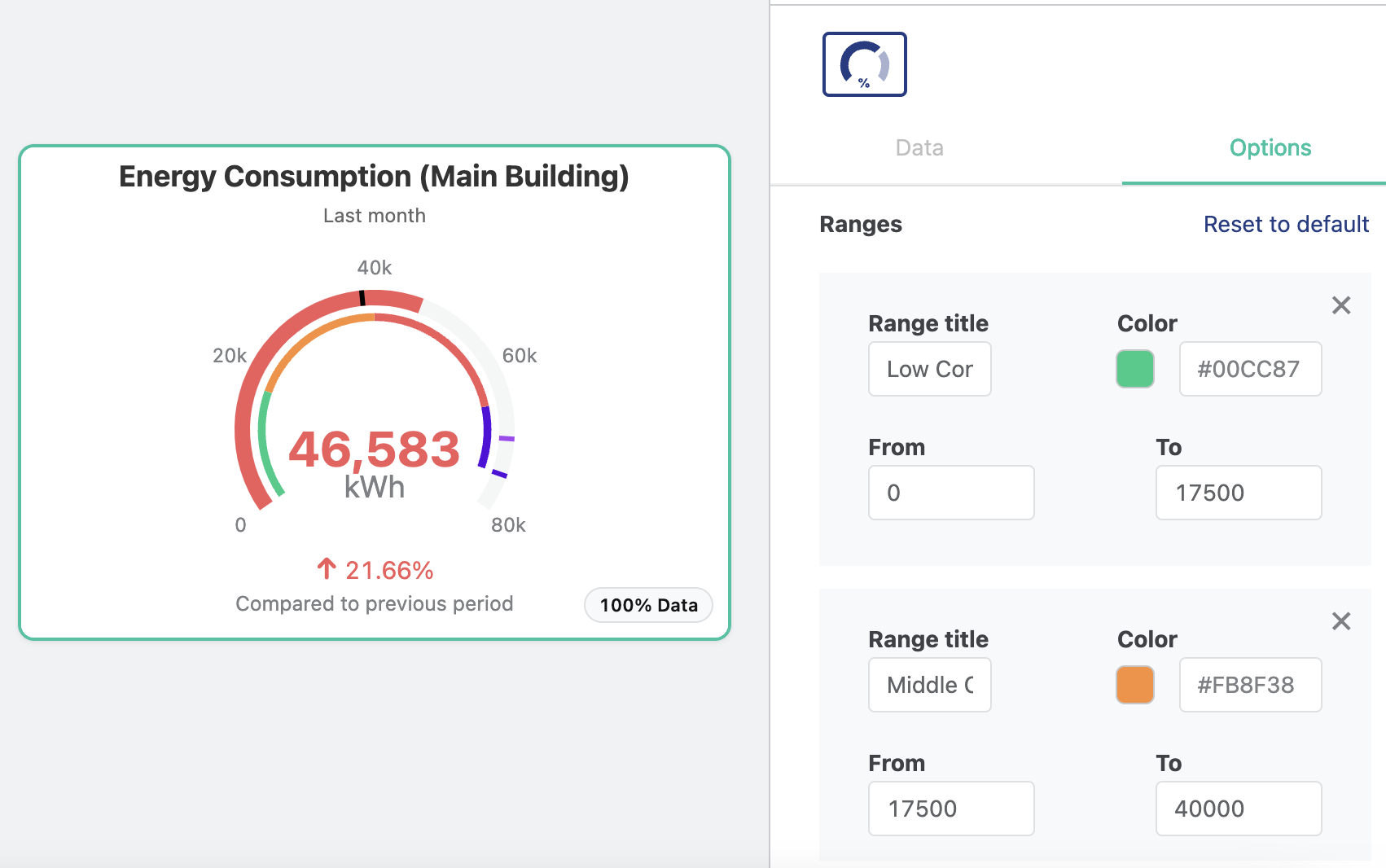

  2. Dans la partie des plages, vous pouvez ajouter autant de plages que vous le souhaitez et personnaliser le titre, la plage et les couleurs. Les trois premières plages viendront par défaut avec les trois couleurs que vous pouvez voir dans l'image suivante : vert, orange et rouge.


Les plages doivent être affichées en fonction du seuil précédemment défini. Si une plage est définie au-delà de la valeur de seuil supérieure, cette plage ne sera pas affichée.

La taille des plages sera également définie par le seuil défini.

Si vous décidez de réinitialiser les plages aux plages par défaut, elles seront automatiquement supprimées, et vous pourrez les recréer à partir de zéro.

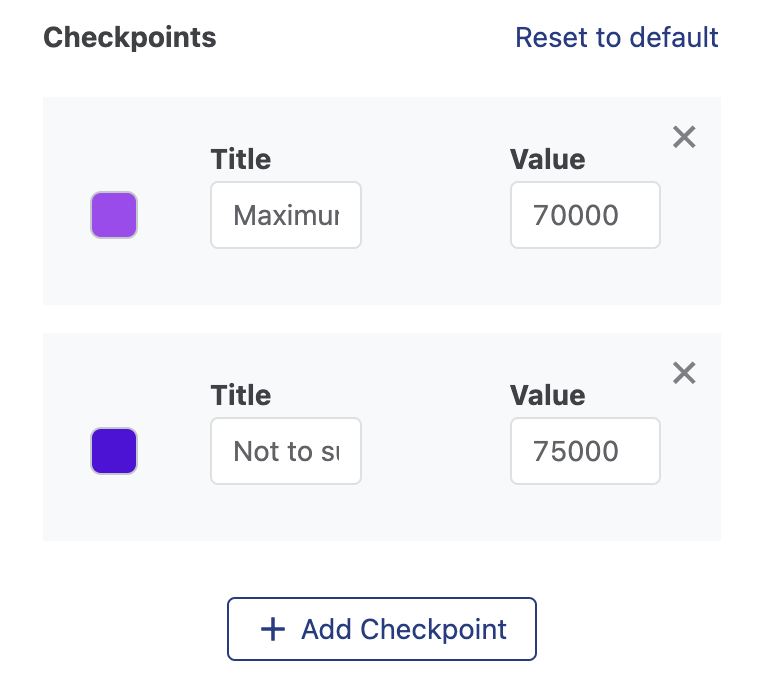

Ajouter des points de contrôle

Les points de contrôle vous permettent d'ajouter des indicateurs dans la barre principale par opposition aux plages qui sont affichées dans une barre secondaire en dessous de la barre principale.

Vous pouvez personnaliser la couleur, la valeur et le titre des points de contrôle, et ils seront affichés dans le widget en fonction des valeurs de seuil précédemment définies.


Si vous réinitialisez les points de contrôle aux paramètres par défaut, ils seront automatiquement supprimés, et vous pourrez les recréer à partir de zéro.
