Dans cet article, nous allons apprendre comment utiliser le widget de Barres Empilées.
Contenu :
Introduction
Il affiche dans des barres les relevés d'un paramètre pour différents dispositifs empilés les uns sur les autres, montrant leur total avec une fréquence déterminée et pour une période donnée.
Exemple : Consommation électrique horaire du dernier jour (hier) pour le dispositif 1 et le dispositif 2.
Fréquences et périodes disponibles
- Toutes les résolutions disponibles sur la plateforme peuvent être sélectionnées (de 5 minutes à mensuel). Lorsque vous choisissez une fréquence, assurez-vous d'avoir des données à cette fréquence pour qu'elles soient visibles.
- La période peut également être choisie parmi les suivantes :
- Aujourd'hui
- Hier
- Les 7 derniers jours
- Les 28 derniers jours
- Le mois en cours
- Le mois dernier
- Année à ce jour
- Année précédente
Prérequis
- Avoir des données disponibles pour le paramètre sélectionné.
- Notez que vous devez sélectionner la fréquence du paramètre. Assurez-vous d'avoir des données de cette fréquence lorsque vous la sélectionnez.
Configuration
Pour configurer ce widget, vous devez avoir créé un Dashboard au préalable.
- Accédez au Dashboard et cliquez sur "Modifier le Dashboard" en haut à droite du Dashboard.
- Click on "Add widget".
- Sélectionnez le widget de barres empilées dans la section "Graphiques".
- Sélectionnez le paramètre que vous souhaitez visualiser.
- Sélectionnez le dispositif ou les dispositifs dont vous souhaitez visualiser les données.
- Sélectionnez la résolution que vous souhaitez visualiser.
- Sélectionnez l'opération que vous souhaitez appliquer au paramètre. Dans ce cas, c'est toujours une somme.
- Sélectionnez la période pendant laquelle vous souhaitez visualiser les données (par exemple : aujourd'hui, le mois dernier). (ie: today, last month).
- Cliquez sur "Enregistrer le widget" en bas.
Maintenant, le widget est prêt et il sera ajouté à votre Dashboard. Si vous avez terminé de modifier et d'ajouter des widgets, vous pouvez cliquer sur "Quitter le mode d'édition" dans le coin supérieur droit.
Détails du widget
Une fois que vous avez enregistré et quitté le mode d'édition, le widget affiche :

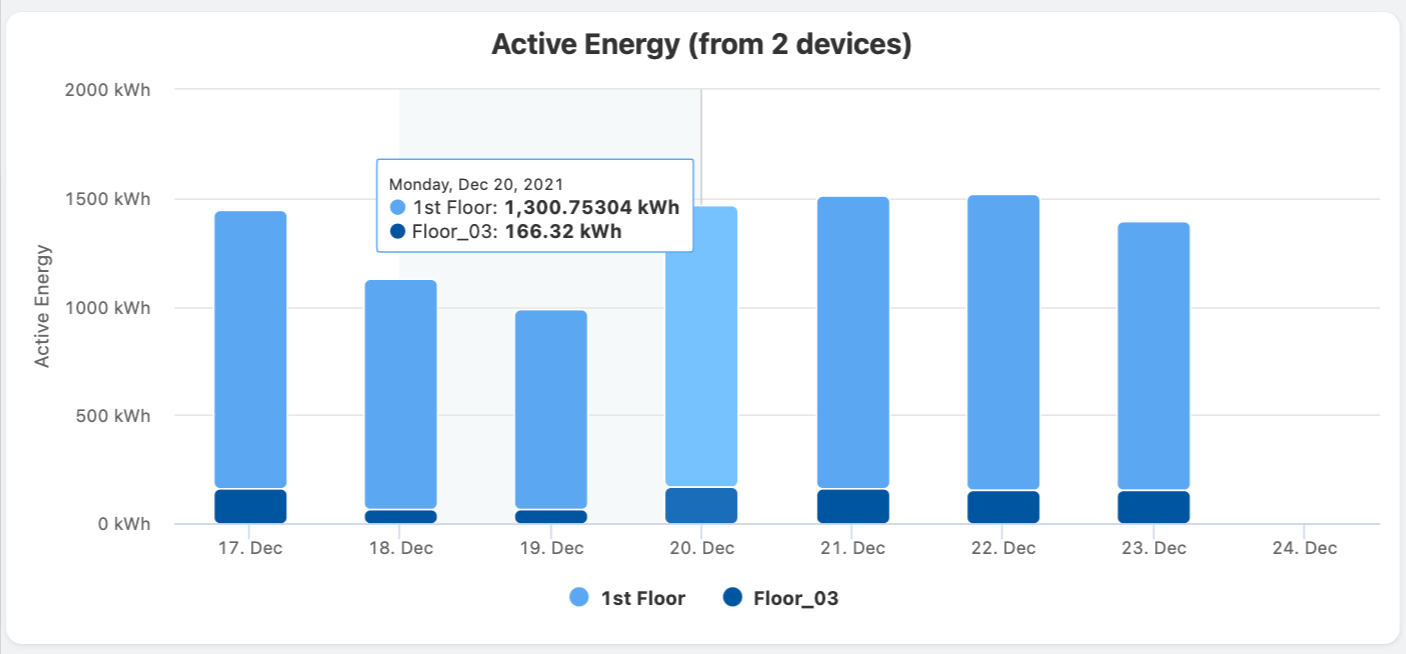

- Les relevés d'un paramètre provenant de différents dispositifs représentés dans la même barre pour chaque unité de la résolution choisie. Dans l'image ci-dessous : chaque jour montre l'énergie active pour l'étage 1 et l'étage 3 dans une barre. Dans ce cas, la résolution est quotidienne et la période est les 7 jours précédents.
- Lorsque vous survolez le graphique, vous pouvez visualiser la valeur de chaque colonne.
- Vous pouvez zoomer sur le widget pour examiner de plus près les données.
Si vous souhaitez voir les valeurs de chaque dispositif dans des barres séparées, vous devriez utiliser un widget à barres.
