In questo articolo imparerai come funziona il widget M&V. Gli argomenti saranno:
introduzione
Questo widgetvisualizza i grafici dei progetti di Misurazione e Verifica precedentemente definiti in modo che possano essere facilmente accessibili dalle Dashboard.
.
Risoluzione e periodi disponibili
- Le frequenze disponibili in questo widget sono giornaliera, settimanale e mensile.
- Il periodo è definito nel progetto M&V stesso, quindi a seconda del progetto selezionato apparirà un periodo o un altro.
Requisiti
- Avere un progetto M&V creato e pienamente operativo. La selezione di uno dei progetti filtrerà automaticamente le seguenti variabili da selezionare in base al progetto:
Puoi scegliere il concetto di consumo reale e risparmio (%), come nello stesso progetto, per visualizzare entrambi i tipi di grafici nel widget:
Configurazione
Per configurare questo widget, devi prima aver creato una Dashboard.
1. Vai alla dashboard e fai clic su "Aggiungi widget".

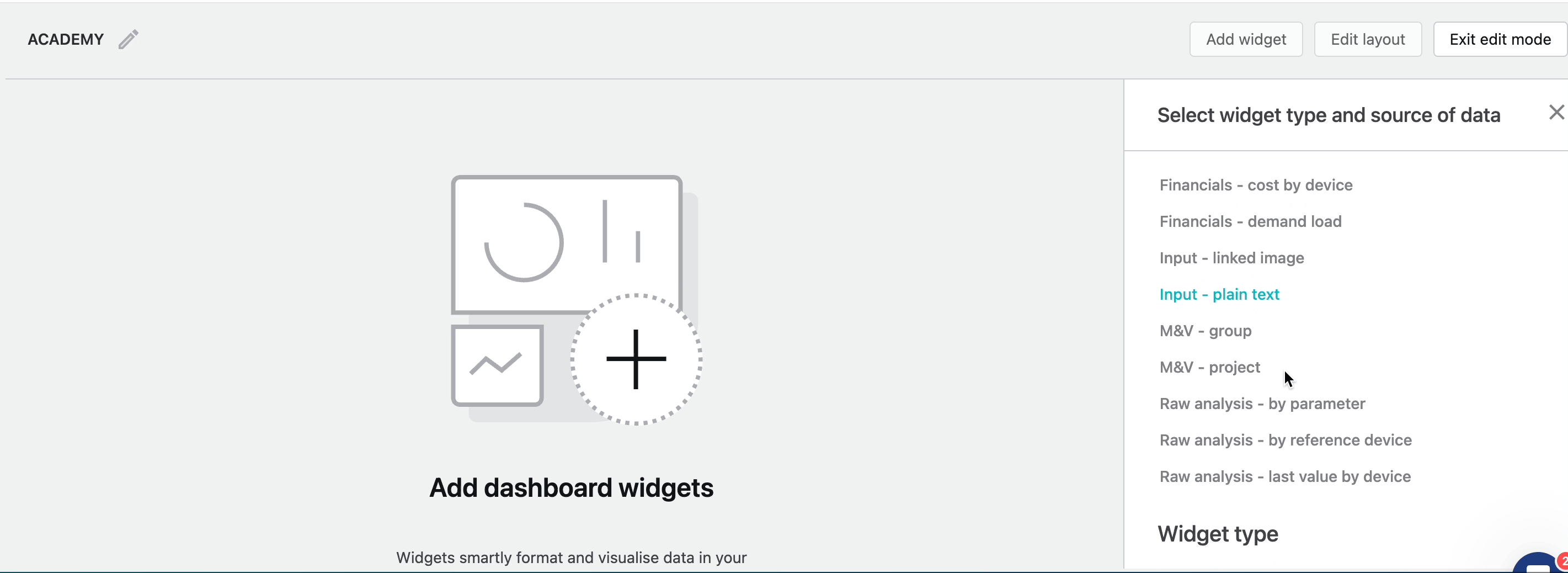

. Nella schermata successiva seleziona la sorgente dati M&V - progetto e nel tipo widget scegli tra il grafico a barre o il KP singolo.
3. Una volta nella configurazione del widget, seleziona il progetto vuoi analizzare.
4. Selezionare il concetto a seconda che si voglia visualizzare il consumo reale del parametro definito nel progetto oppure il risparmio.
5. Scegli i dati accumulo.
. Selezionare il confronto da effettuare per visualizzare la linea di base di riferimento, target o target secondario.
. Seleziona una delle unità di reporting nel progetto nel caso in cui tu abbia scelto il consumo effettivo come concetto.
. Seleziona la risoluzione con cui desideri visualizzare i dati: giornaliera, settimanale o mensile.
Il widget è pronto e verrà aggiunto alla tua dashboard quando lo salvi!
NOTA: ricorda che puoi condividere i risultati tramite il link Dashboard. Questo collegamento sarà accessibile da qualsiasi luogo, senza la necessità di accedere alla piattaforma.
Widget in dettaglio
Il widget visualizza:
- Sull'asse verticale, il concetto selezionato e le unità di reporting.
- Sull'asse orizzontale il periodo che è stato selezionato nella configurazione del progetto M&V selezionato.
- La risoluzione dei dati sarà quella precedentemente selezionata.
- Il grafico mostra il valore effettivo del parametro per il periodo in barre su un lato e la linea di riferimento selezionata sull'altro lato.
- Quando muovi il mouse sulle barre puoi vedere i valori di ciascuna di esse. Le barre appariranno in rosso, giallo o verde a seconda del confronto con il riferimento o target.
- Come in altri grafici a barre, puoi ingrandire periodi specifici.

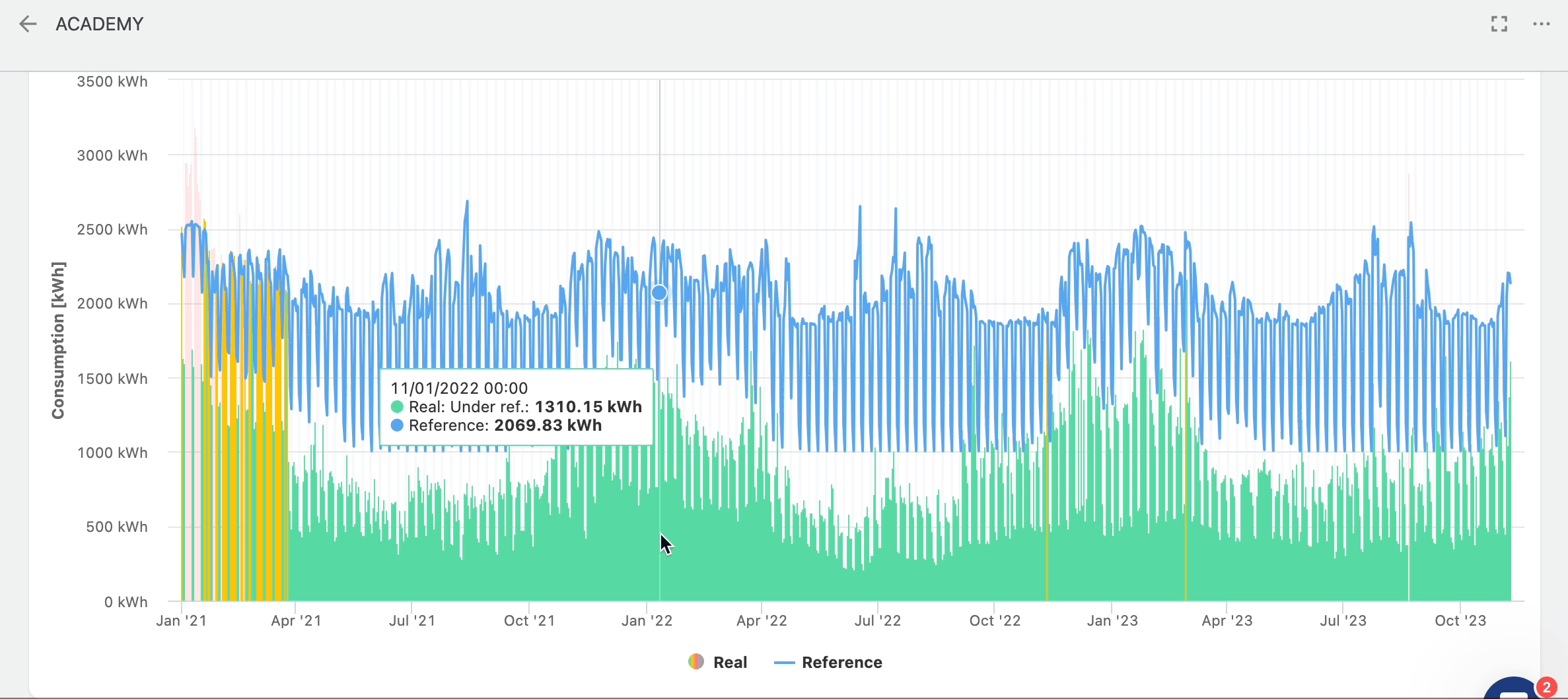

Es: Monitoraggio del Consumo di Energia Elettrica dal 2021.
