Apps Market: Automatic Baseline Calculator (ABC)

Seguir

En aquest article aprendràs com utilitzar el Calculador Automàtic de Referència, disponible al Mercat d'Apps dins de la Plataforma.

Contingut d'aquest article:

Introducció

Aquesta aplicació et permet calcular fórmules de referència mitjançant regressió lineal que podràs utilitzar en projectes de Mesura i Verificació. Pots trobar més informació sobre com calcular les fórmules de referència en aquest article.



Requisits

Per poder utilitzar aquesta aplicació, primer cal instal·lar-la mitjançant el Mercat d'Apps de la plataforma.

També hauràs de tenir dades disponibles per al dispositiu de consum que vols calcular i qualsevol variable que vulguis incloure en l'anàlisi de regressió lineal.



Com funciona?

Un cop l'aplicació estigui instal·lada, podràs accedir-hi des de la secció d'Anàlisi, sota "Calculador Automàtic de Referència". L'aplicació està dividida en dues pestanyes: Calculadora de referència i Exportació de Mesura i Verificació (M&V).



Calculadora de línia base

Aquesta pestanya permet calcular la fórmula de referència. A la primera secció, es selecciona l'objectiu del càlcul de la referència, així com les variables que es volen incloure en l'anàlisi.

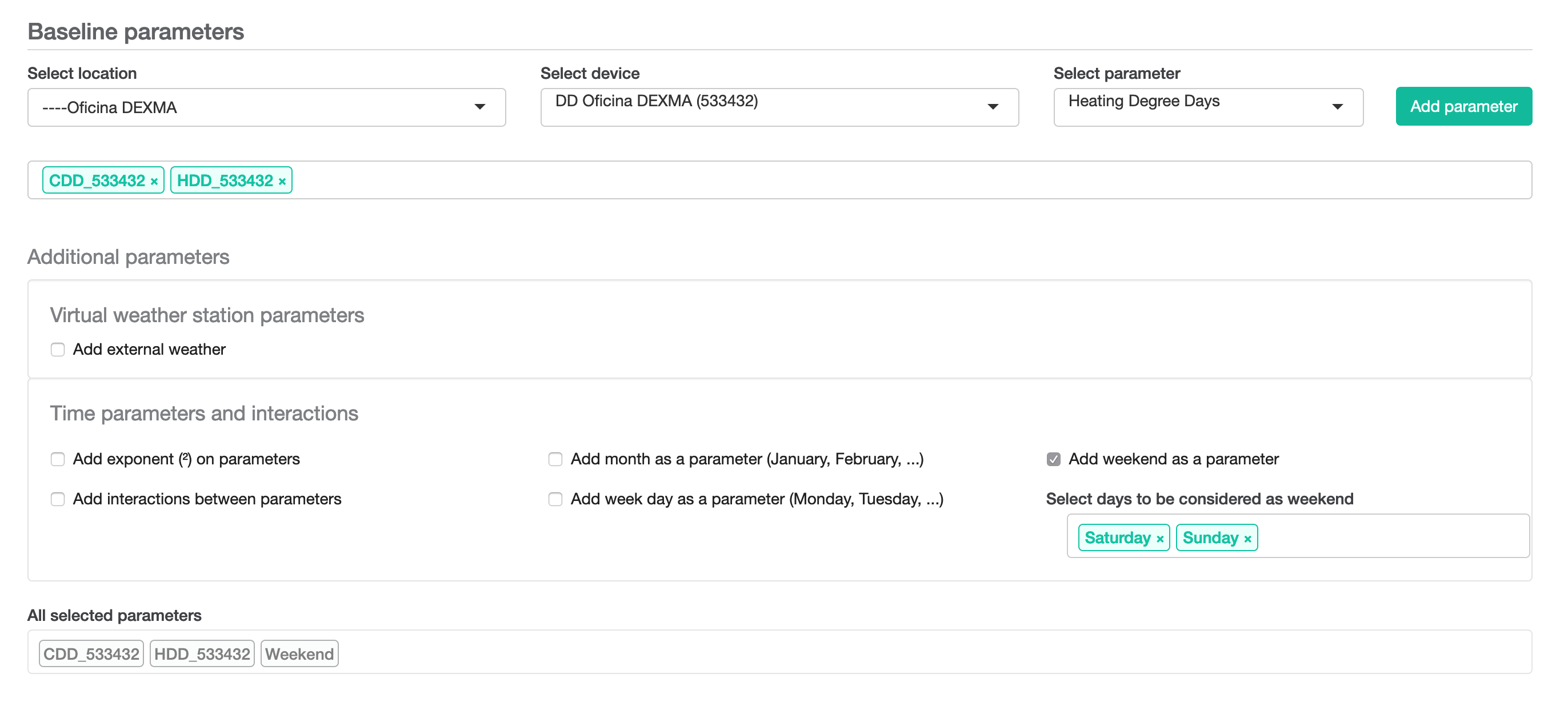

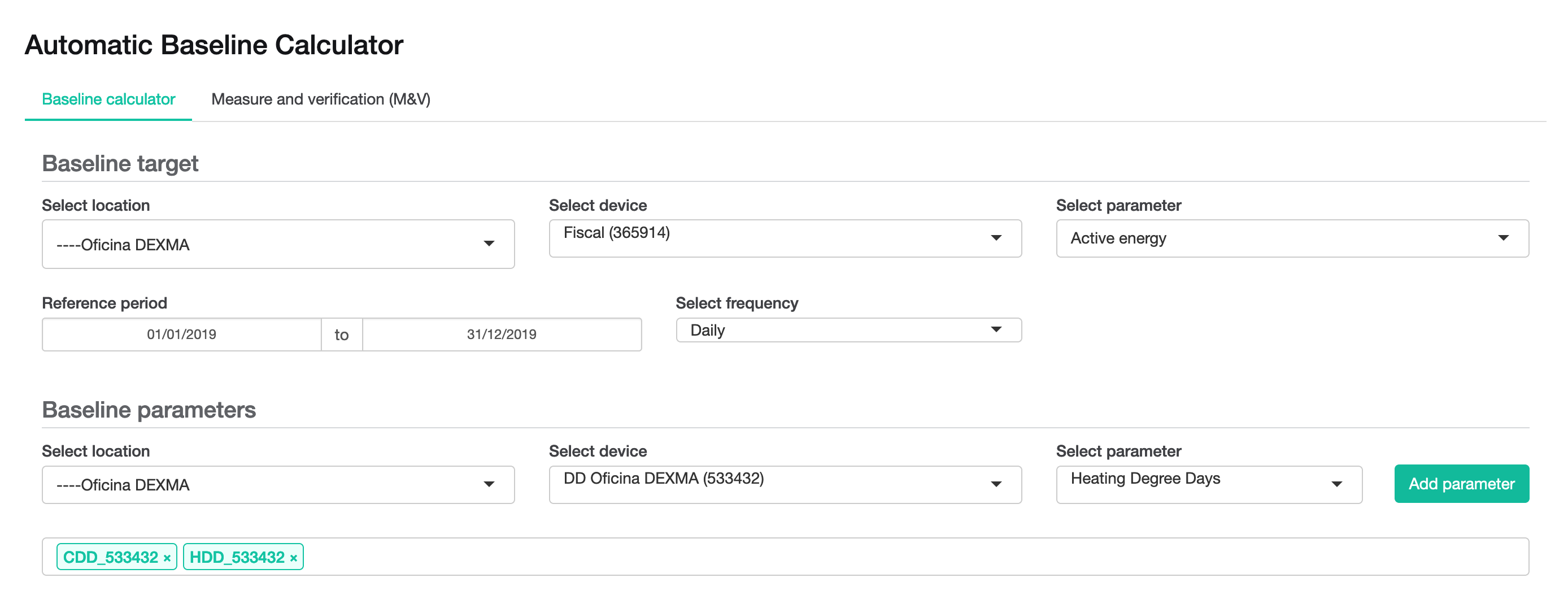

Selecció de variables

Pots seleccionar qualsevol dispositiu disponible al teu compte.


Filtra per ubicació i selecciona el dispositiu i el seu paràmetre que utilitzaràs com a objectiu per al càlcul de la referència. Repeteix el procés per totes les variables que has de tenir en compte per al càlcul. Un cop seleccionades, es donarà un nom a la variable i es mostrarà a la part inferior d'aquesta secció.



Selecció del període de referència i la freqüència

Si encara no tens dades meteorològiques, pots provar amb variables meteorològiques (temperatura, graus-dia) utilitzant una estació meteorològica virtual externa directament des de l'aplicació i utilitzar-les per calcular una fórmula de referència. Tingues en compte que no podràs exportar aquesta fórmula a la secció de M&V, ja que es necessiten dispositius acceptats al compte.



Utilització d'una estació meteorològica virtual externa

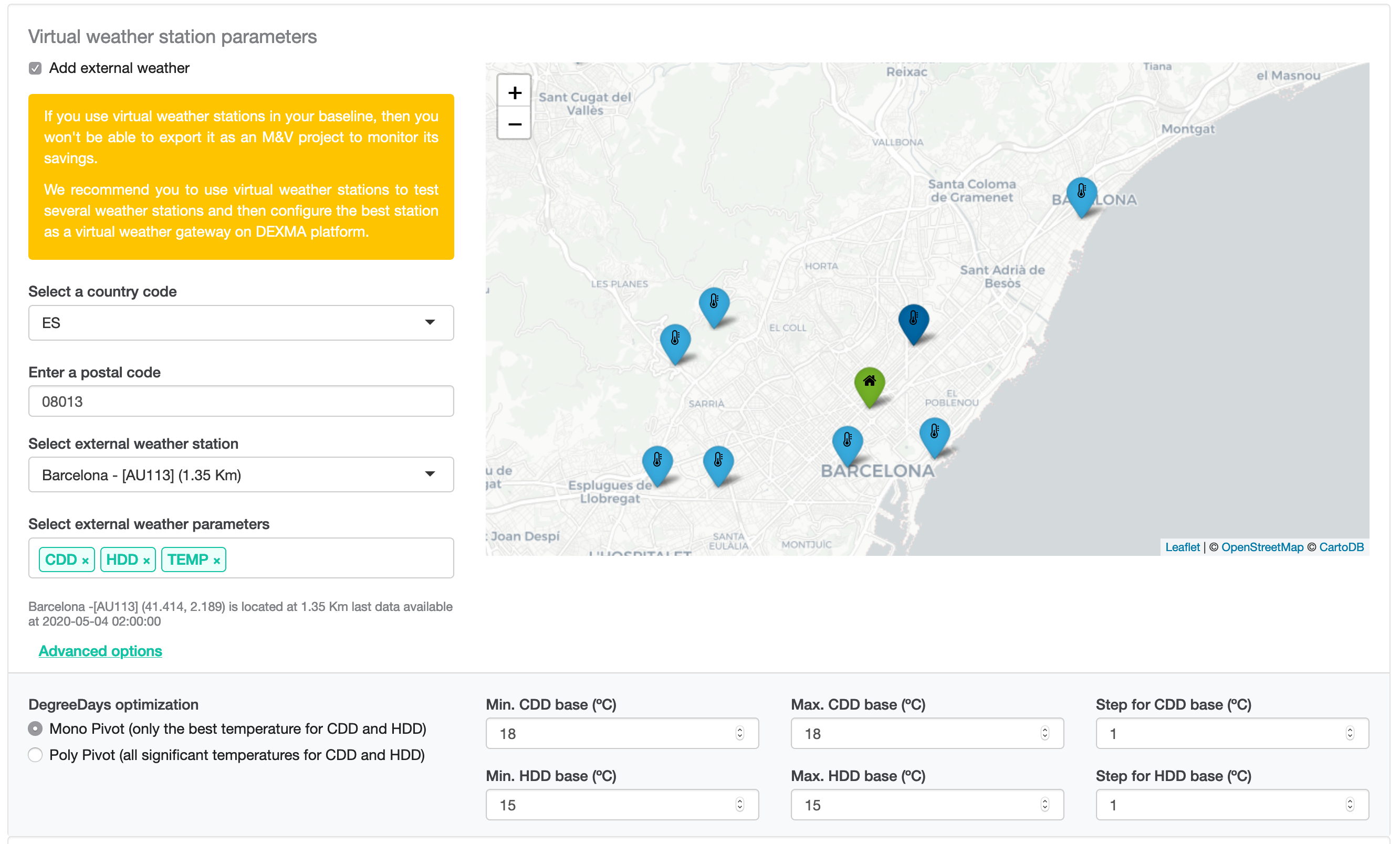

Si vols utilitzar estacions meteorològiques virtuals externes, marca la casella "Afegir meteorologia externa".

Selecciona el país, codi postal i l'estació virtual que vols utilitzar. Per defecte, es farà servir el codi postal configurat a la localització actual.

Podràs triar quins paràmetres externs vols incloure a l'anàlisi: Grau de Dia de Refredament (CDD), Grau de Dia de Calefacció (HDD) i Temperatura.


Si fas clic a "opcions avançades", podràs triar el mètode d'optimització per als graus-dia (Mono pivot o Poly pivot) i definir el pas i els llindars mínims i màxims.

Si ja tens dades meteorològiques al teu compte (perquè les has importat i calculat els Graus-Dia, o perquè estàs utilitzant un passarel·la meteorològica virtual), no marquis la casella "Afegir meteorologia externa" i passa a la següent secció.

El mètode per calcular els graus-dia variarà entre UK Met Office i COSTIC, depenent del mètode seleccionat a la configuració de la localització on s'assigna el dispositiu objectiu per al càlcul de la fórmula.



Càlcul de la línia base

Un cop seleccionats l'objectiu, les variables a incloure en l'anàlisi, el període de referència i la freqüència, es poden personalitzar les opcions per al càlcul de la referència.

Baix de "Paràmetres de temps i interacció", es poden afegir diferents paràmetres i interaccions al càlcul de la referència:

  • Els caps de setmana i els dies laborables es poden afegir com a paràmetres només si la freqüència seleccionada sota "Selecciona la freqüència" és Diària.
  • Els mesos es poden afegir com a paràmetre.
  • Exponents quadrats dels paràmetres, per exemple, HDD * HDD.
  • Interaccions entre paràmetres, per exemple, HDD * Ocupació.

El codi clau de tots els paràmetres seleccionats, així com qualsevol operació i interacció, es mostrarà sota "Tots els paràmetres seleccionats".




El botó "Calcular baseline" calcularà la fòrmula amb la configuració actual.

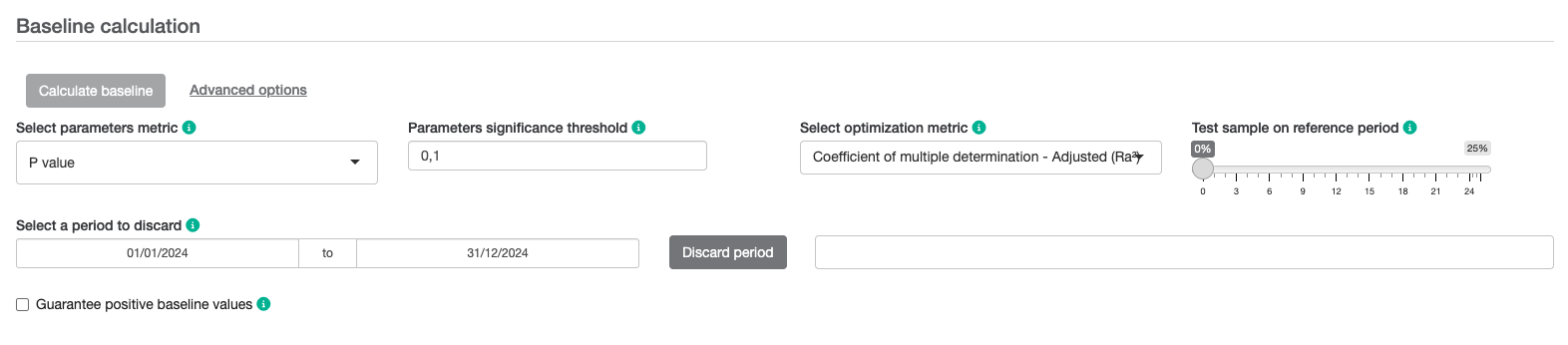

Per més configuracions, selecciona "Opcions avançades" per mostrar altres opcions de personalització:


Opcions avançades:

  •
  • Mètrica dels paràmetres: Tria si vols definir el valor P o T com a paràmetre de significància per a l'anàlisi de regressió. Ambdós es calcularan, però el llindar es defineix utilitzant només un dels dos mètodes.
  • Llindar de significança dels paràmetres: Defineix el llindar per al paràmetre seleccionat. Per a P-Value, el valor per defecte és 0.05 per a les variables en el càlcul, i per a T-Value és 2.
  • Mètrica d'optimització per al càlcul de la referència entre les següents opcions:
    • Coeficient de determinació múltiple - Ajustat (Ra2)
    • Coeficient de determinació múltiple (R2)
    • Criteri d'informació bayesià (BIC)
  • Comparar la referència amb graus-dia [18ºC]: Això afegeix una comparació de la referència utilitzant dades de graus-dia calculades amb 18ºC com a referència tant per a calefacció com per a refrigeració.
  • Descartar període: Si hi ha dades que no s'han de incloure en el càlcul per a determinats períodes, es poden seleccionar aquí.

Un cop configurat tot, fes clic al botó "Calcula la referència" i l'algoritme començarà a calcular la fórmula de referència.



Analitzant els resultats

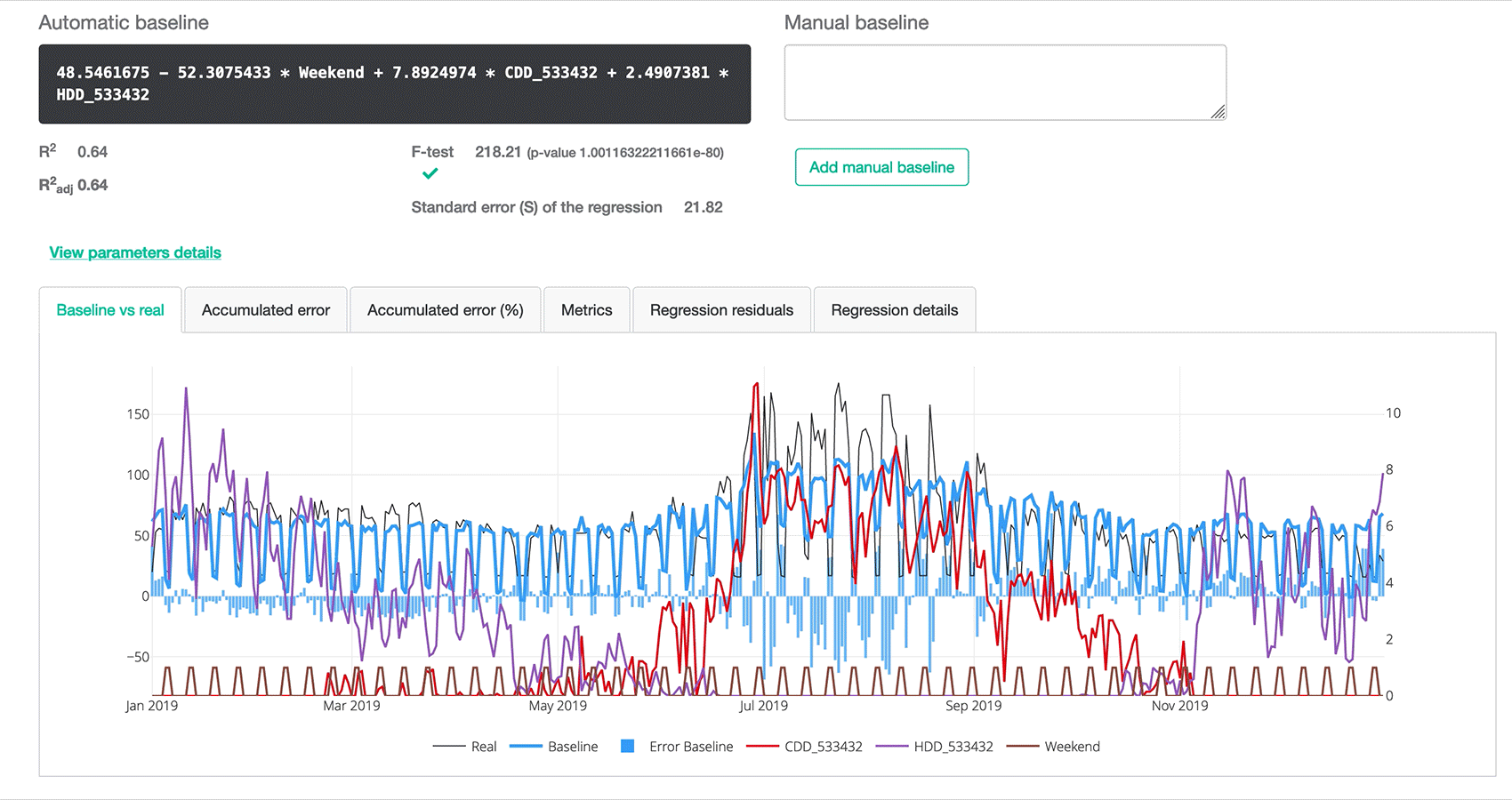

Un cop s'ha executat el càlcul de la línia base, l'aplicació mostrarà els resultats obtinguts. En aquest exemple, es va seleccionar la freqüència diària i es van seleccionar els caps de setmana com a variable, juntament amb els graus dia de calefacció (HDD) i els graus dia de refrigeració (CDD), per crear un consum de línia base que modela el consum de la nostra càrrega principal. Per a les opcions avançades, es van utilitzar els valors per defecte (valor p de 0.05 i coeficient de determinació múltiple ajustat (Ra2)).


La fórmula obtinguda, que utilitza totes les variables introduïdes en aquest exemple, es pot veure sota "Línia base automàtica". Els coeficients per als tests estadístics es mostren sota la fórmula.

Per obtenir més informació sobre les proves estadístiques per a cada variable, podeu fer clic a la pestanya "Detalls dels paràmetres".


Les pestanyes següents mostren informació diferent sobre el càlcul de la línia base:

  • Comparació entre el consum de línia base calculat i el consum real
  • Error acumulat en valors absoluts i relatius (%)
  • Mètriques i paràmetres estadístics de l'anàlisi de regressió
  • Gràfics dels residus de la regressió
  • Detalls de la regressió: aquesta és la sortida directa de la consola obtinguda del càlcul de la regressió

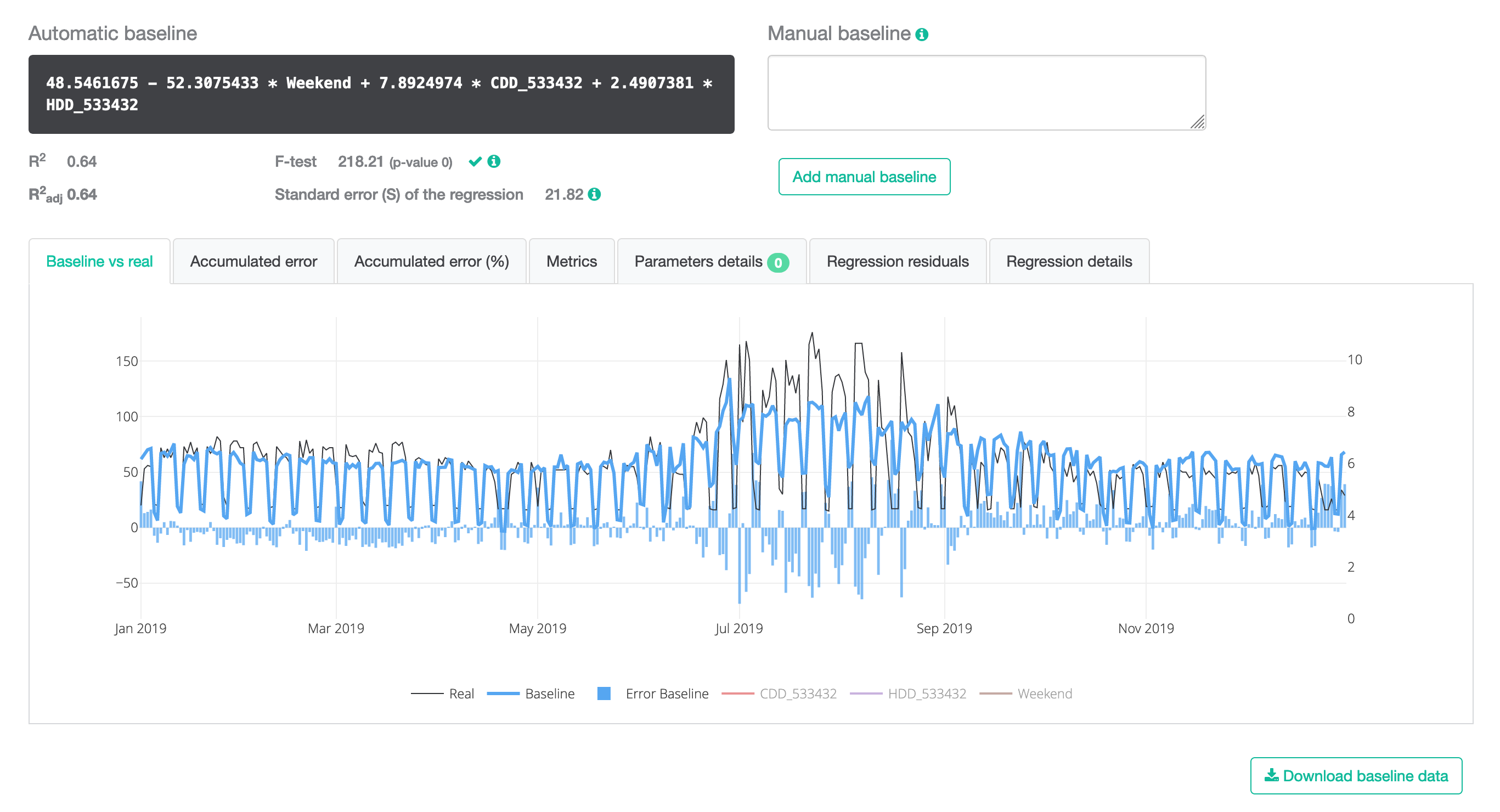

Podeu descarregar totes les dades de la línia base en un fitxer CSV fent clic al botó "Descarregar dades de la línia base".

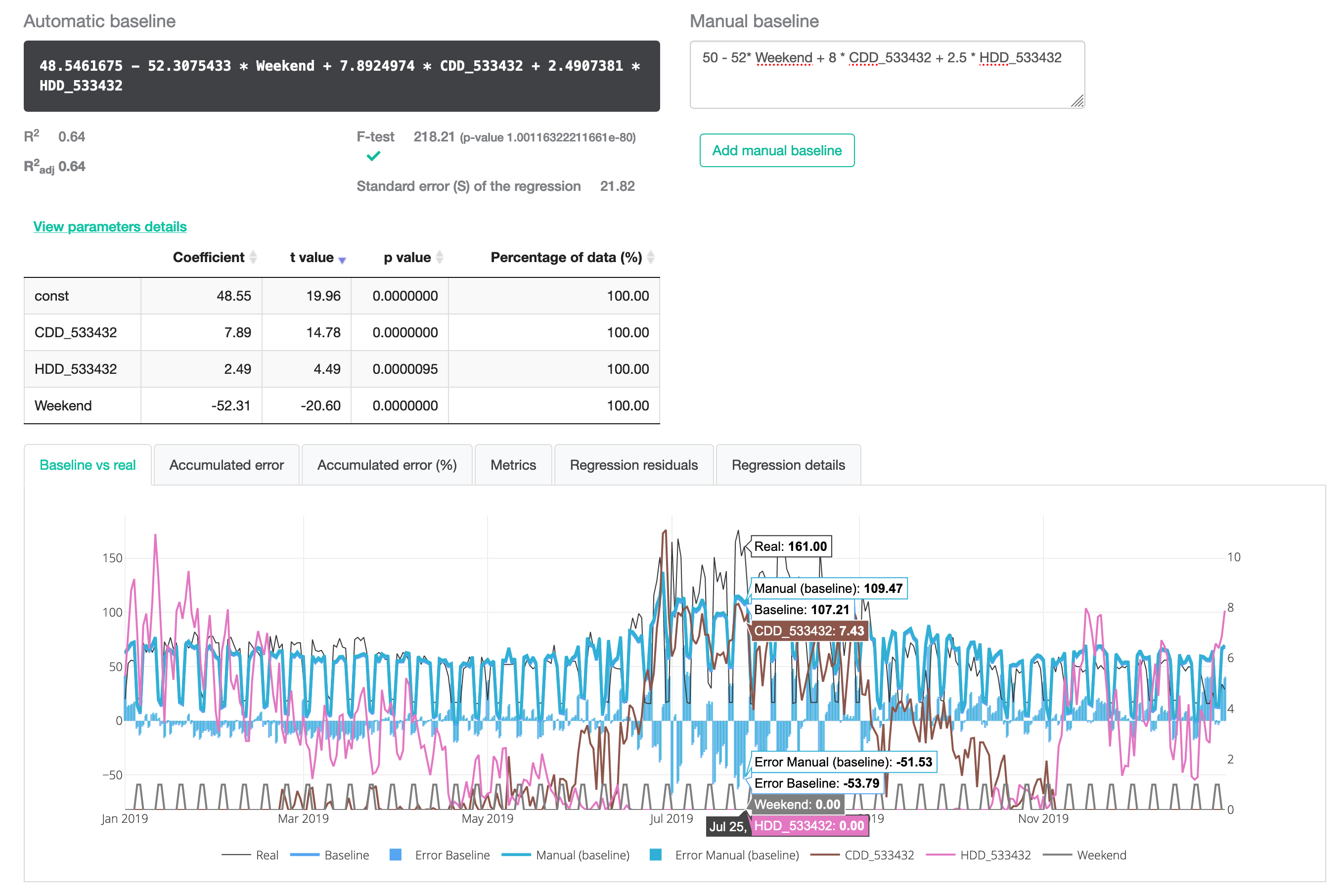

Comparar amb una línia base manual

Un cop s'hagi calculat la línia base, podeu afegir una fórmula manual per comparar-la amb la línia base calculada. Escriviu la fórmula de la línia base al quadre de text i feu clic al botó "Afegir línia base manual". Podreu veure la comparació a les diferents pestanyes d'anàlisi.




Crear un projecte de Mesura i Verificació (M&V) amb la fórmula de línia base calculada

Si s'han utilitzat estacions meteorològiques externes com a variables per a l'anàlisi, la línia base obtinguda es pot utilitzar per crear un projecte de Mesura i Verificació a la plataforma.

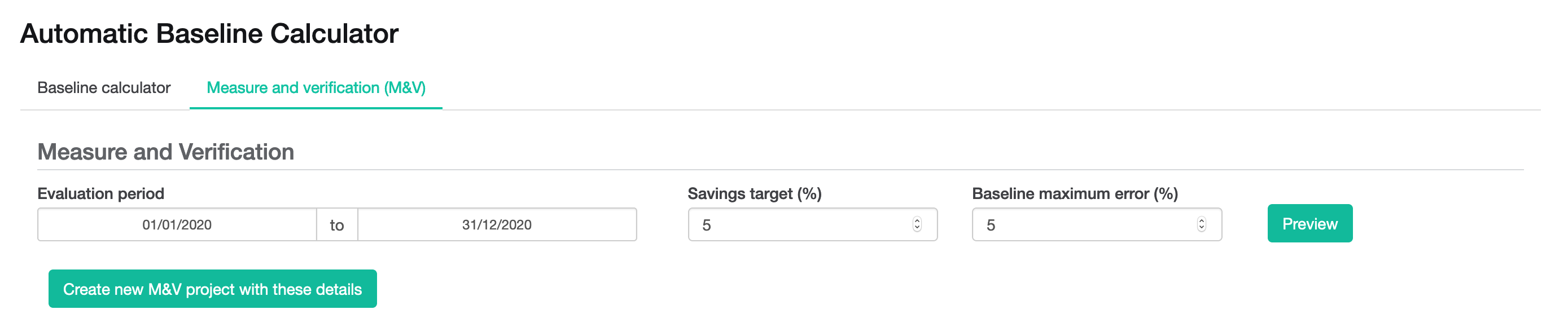

Feu clic a la pestanya Mesura i verificació (M&V) al menú superior per accedir a la secció d'exportació:

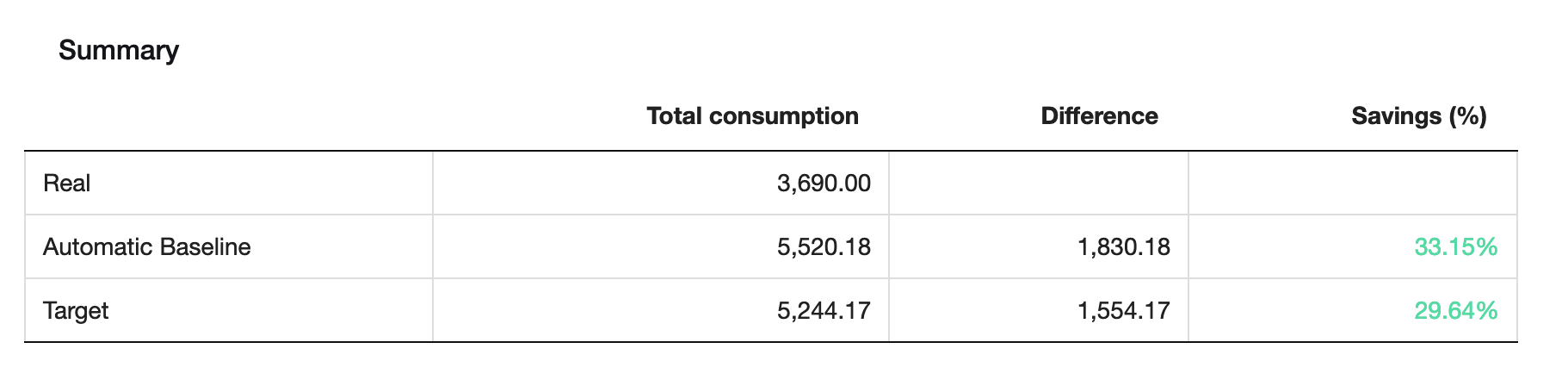

Seleccioneu el període d'evaluació per al projecte, un objectiu d'estalvi i l'error màxim de la línia base en percentatge. El botó de visualització prèvia permet previsualitzar el projecte de mesura i verificació resultant. Es compara amb el consum real durant el període d'evaluació, sempre que hi hagi dades per a totes les variables de la línia base i el dispositiu de consum real per aquell període.

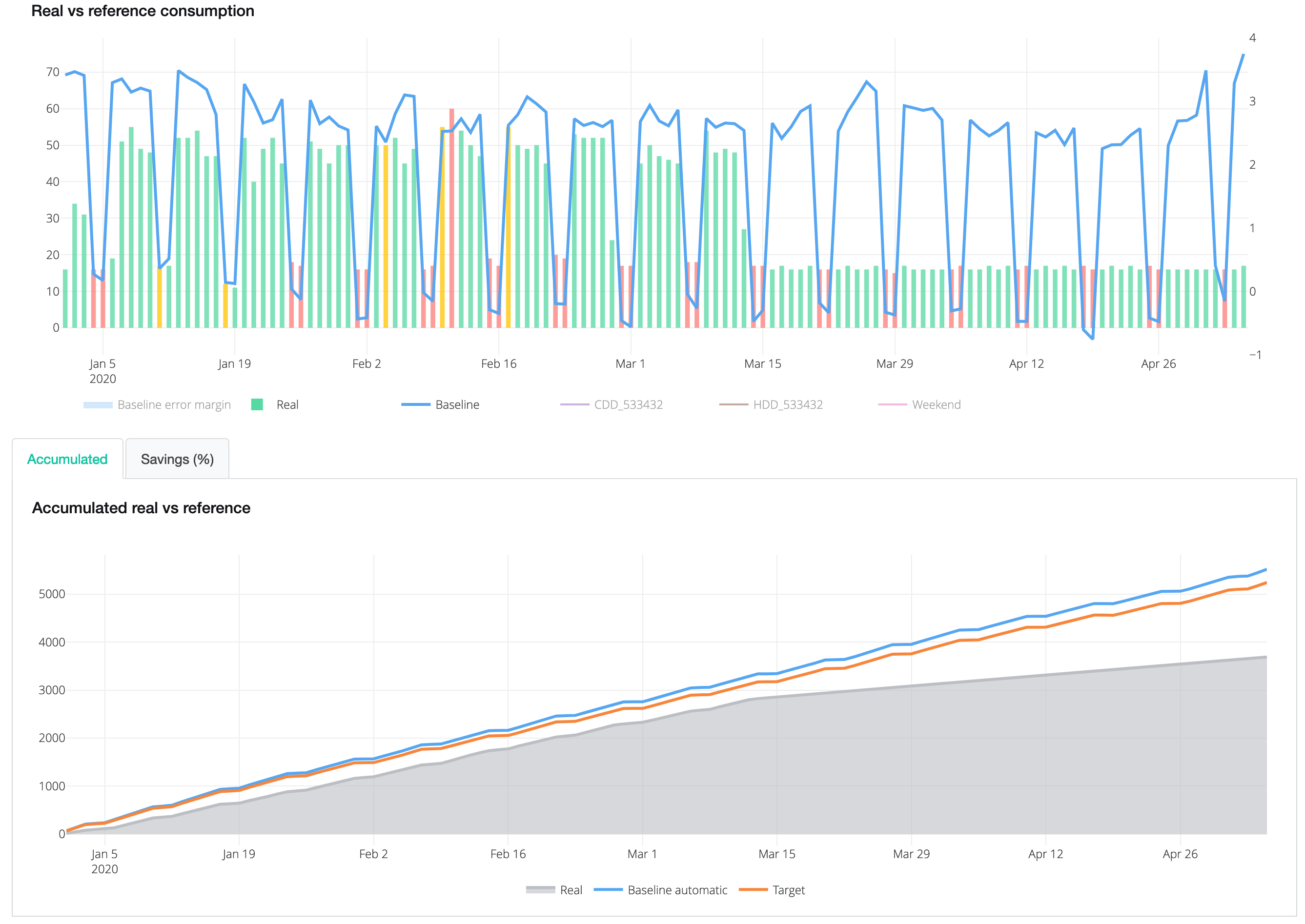

Els gràfics mostrats aquí tenen el mateix comportament que els gràfics a la secció de Mesura i Verificació. Podeu alternar entre els gràfics d'estalvi acumulat i els gràfics de comparació de l'objectiu seleccionant la pestanya corresponent. Feu clic aquí per saber més sobre aquest potent mòdul d'anàlisi.



Feu clic al botó "Crear un nou projecte M&V amb aquests detalls" per crear un projecte amb aquesta configuració. Un cop creat, podreu fer clic al botó "Veure el projecte M&V" que apareixerà per analitzar el projecte a la secció M&V.



Preu

Aquesta aplicació és gratuïta amb llicències avançades.
