En aquest article aprendràs a utilitzar el widget Gauge.
- Introducció
- Freqüències i períodes disponibles
- Requisits
- Configuració
- Detall del widget
- Edita les opcions
Introducció
El Gauge és un widget per a l'anàlisi en brut de dades. Mostra el KPI d'un paràmetre seleccionat d'un dispositiu seleccionat per al període seleccionat. També permet comparar el valor obtingut amb el mateix valor del període anterior.
Freqüències i períodes disponibles
- La freqüència del paràmetre no s'aplica en aquest widget
- Els períodes disponibles són tots els disponibles a la plataforma:avui, ahir, darrers 7 dies, darrers 28 dies,...
Requisits
- Per tenir les dades disponibles per al paràmetre seleccionat
- Es pot seleccionar qualsevol paràmetre
- Segons el tipus de paràmetre (acumulat o instantani) les operacions a mostrar són diferents: suma per als paràmetres acumulats com l'Energia Activa, i màxim, mínim o mitjà per als instantani com l'Energia Activa.
Configuració
Per configurar aquest widget, heu de tenir un Dashboard de control creat per endavant.
- Aneu al Dashboard i feu clic a Edita el Dashboard a la part superior dreta del Dashboard.
- Feu clic a "Afegeix un widget".
- Seleccioneu la Anàlisi bruta - per paràmetre a la secció Font de dades .
- Seleccioneu el widget Gauge .
- Seleccioneu un paràmetre i un dispositiu des del qual voleu visualitzar l'indicador.
- Seleccioneu l'operació que voleu aplicar al paràmetre.
- Seleccioneu el període de temps durant el qual voleu visualitzar l'indicador (és a dir: avui, el mes passat).
- Seleccioneu l'opció que voleu comparar el KPI amb un altre període.
Ara el widget està preparat i s'afegirà al vostre Dashboard quan el deseu!
Detall del widget
El widget mostra:
- El KPI per al paràmetre i el dispositiu seleccionats en el període definit.
- Passant el ratolí per sobre de l'indicador es mostrarà el valor exacte de l'indicador.
- El valor de sota de l'indicador mostra la comparació entre el període actual i el període definit a la configuració, i es pot mostrar en valor absolut o en %.
- El llindar de calibre definit.
- Els rangs definits amb els colors definits anteriorment. Quan es mou el ratolí, també es mostren els intervals.
- Els punts de control definits amb els colors prèviament definits així com un punt de control negre que indica el consum del període anterior en cas que la comparació estigui activa. Quan es mou el ratolí, també es mostren els punts de control.
Edita les opcions
Des de la finestra Edita les opcions podeu modificar molts dels aspectes visibles del widget, com ara el llindar de l'indicador, els intervals i els punts de control:

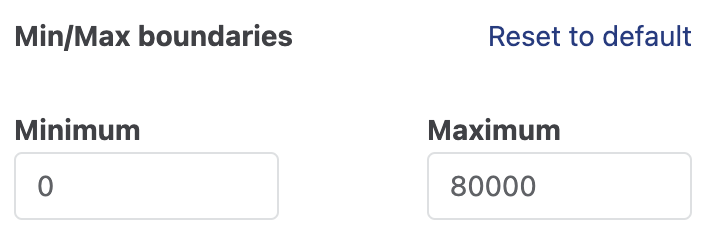

Definir el llindar de mesura
Definir el llindar de mesura és simplement una qüestió d'afegir un valor inicial i un valor final.
Els rangs i punts de control s'han d'adaptar a aquest llindar i s'han de visualitzar sempre en la posició relativa a aquest.
Si aquest llindar es restableix al valor predeterminat, el mínim passarà automàticament a 0 i el màxim passarà a una unitat més que la fixada per l'indicador.
Afegeix intervals
El widget indicador també us permet afegir rangs amb títols i colors personalitzats.
Per fer-ho, podeu seguir aquests passos:
- Aneu a la finestra Edita les opcions

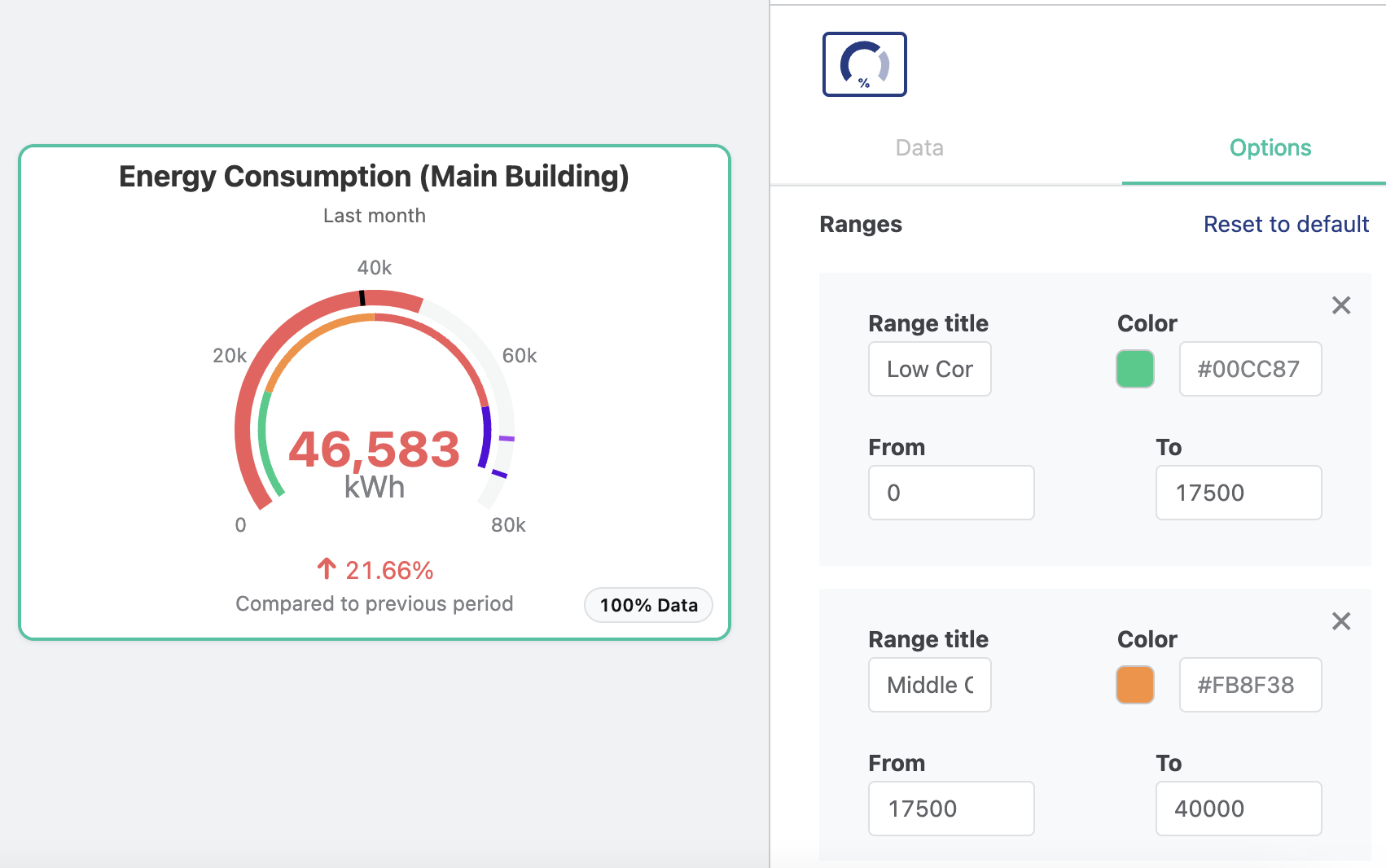

- A la part de rangs podeu afegir tantes gammes com vulgueu i personalitzar el títol, la gamma i els colors. Les tres primeres gammes vindran, per defecte, amb els 3 colors que podeu veure a la següent imatge: verd, taronja i vermell:
Els intervals es mostraran segons el llindar definit anteriorment. Si es defineix un rang més enllà del valor del llindar superior, aquest rang no es mostrarà.
La mida dels intervals també es definirà pel llindar definit.
Si decidiu restablir els intervals als intervals predeterminats, se suprimiran automàticament i els podreu recrear des de zero.

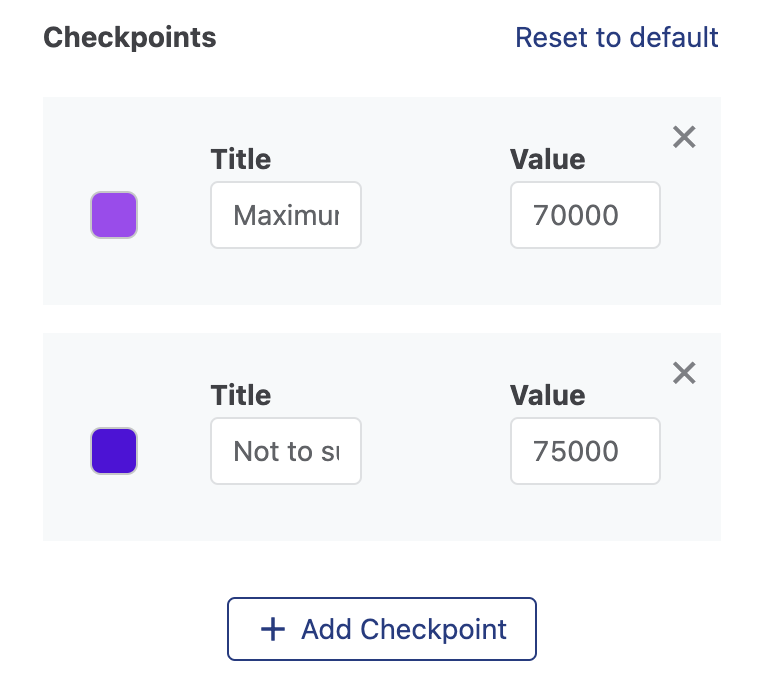

Afegiu punts de control
Els punts de control us permeten afegir banderes a la barra principal en lloc dels intervals que es mostren en una barra secundària a sota de la barra principal.
Podeu personalitzar el color, el valor i el títol dels punts de control, i es mostraran al widget segons els valors de llindar definits anteriorment.
En cas de restablir els punts de control als valors predeterminats, se suprimiran automàticament i els podreu recrear des de zero.
