En este artículo aprenderás a utilizar la herramienta Automatic Baseline Calculator (ABC), disponible en el Market Apps de la plataforma.
Contenido de este artículo:
Introducción
Esta aplicación permite calcular fórmulas de base mediante regresión lineal que podrás utilizar en proyectos de medición y verificación. Puedes encontrar más información sobre el cálculo de las fórmulas para el consumo de referencia en este artículo.
Requisitos
Para poder usar esta aplicación, primero tendrá que instalarla a través del app market de la plataforma.
También necesitarás tener datos de consumo para el dispositivo que quieres calcular, o cualquier variable que quieras incluir en el análisis de regresión lineal.
¿Cómo funciona?
Una vez instalada la aplicación, se puede acceder a ella en la sección Análisis, seleccionando Automatic Baseline Calculator (Calculadora de Línea base automática). La aplicación se divide en dos pestañas: Cálculo del baseline y Evaluación del baseline.
- Cálculo del baseline
- Analizando los resultados
- Crear un proyecto de Medida y Verificación (M&V) con la línea de base calculada
Cálculo del baseline
Esta pestaña permite el cálculo de la fórmula de la línea de base. En la primera sección se selecciona la variable objetivo para el cálculo de la línea de base, así como cualquier variable que se quiera incluir en el análisis.
- Seleccionando las variables
- Utilizar una estación meteorológica virtual externa
- Cálculo de la línea base

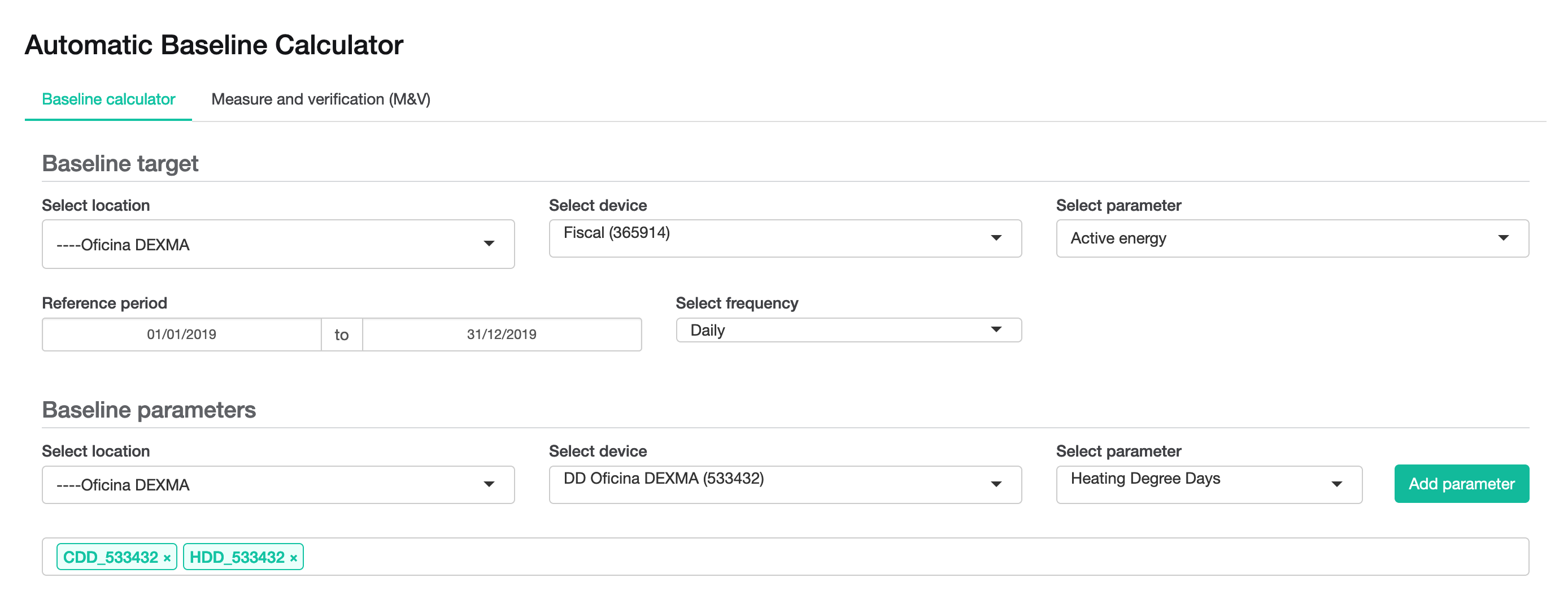

Seleccionando las variables
Cualquier dispositivo disponible en la cuenta puede ser seleccionado en esta sección.
Filtrando por ubicación, selecciona el dispositivo y su parámetro para utilizarlo como objetivo para el cálculo de la línea de base. Luego repite el proceso para todas las variables que se tengan que tener en cuenta para el cálculo. Se asignará un nombre a cada variable y aparecerán al final de esta sección. Selecciona también el período de referencia y la frecuencia para el análisis.
Si aún no tienes datos meteorológicos en tu cuenta, puedes probar las variables meteorológicas (temperatura, grados día) usando una estación meteorológica virtual externa directamente en la aplicación y usarlas para calcular una fórmula de línea base. Ten en cuenta que no podrás exportar esta fórmula en el módulo de medida y verificación, ya que necesita dispositivos aceptados en la cuenta.
Utilizar una estación meteorológica virtual externa

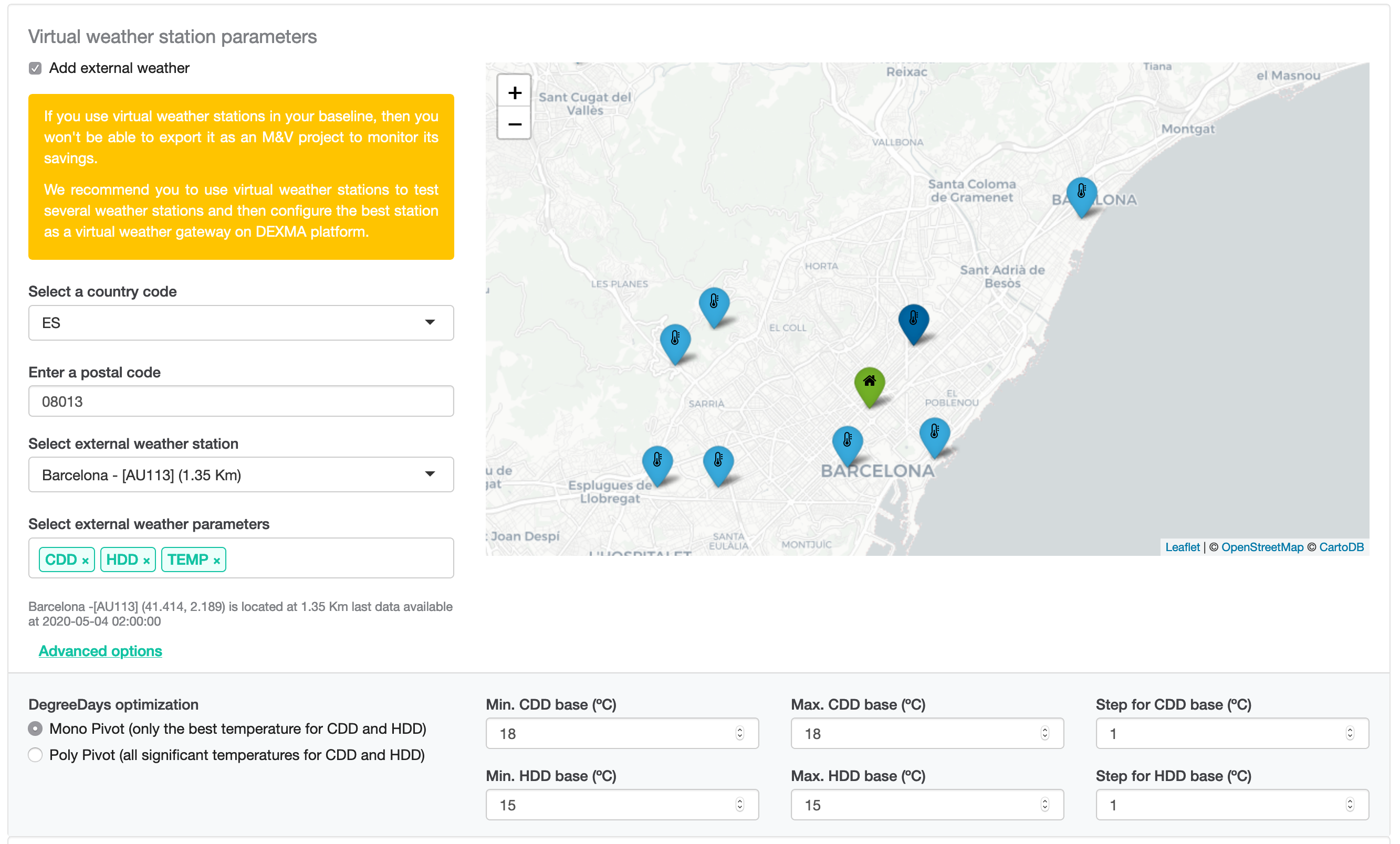

Si deseas utilizar estaciones meteorológicas virtuales externas, marca la casilla "Añadir variables meteorológicas".
Selecciona el país, el código postal y la estación virtual que deseas utilizar. Por defecto la aplicación buscará la estación con el código postal más cercano al de la ubicación actual.
Puedes elegir qué parámetros externos quieres incluir en el análisis: Grados día de refrigeración (CDD), Grados días de calefacción (HDD) y temperatura.
Al hacer clic en las opciones avanzadas, se puede elegir el método de optimización para días de grado (Mono pivote o polipivote) y elegir el incremento así como los umbrales mínimo y máximo.
Si ya tienes datos meteorológicos en tu cuenta (porque los has importado y se han calculado Grados día, o porque estás usando una estación meteorológica virtual), no marque la casilla "agregar clima externo" y continúe con la siguiente sección.
El método de cálculo seleccionado para el cálculo de los grados día variará entre UK Met Office y COSTIC, según el método que esté seleccionado en la configuración de la localización a la cual está asignado el dispositivo objetivo del cálculo de la fórmula.
Cálculo de la línea base
Una vez que la variable objetivo y las variables a incluir en el análisis se han seleccionado, los ajustes del cálculo de la línea de base pueden ser personalizados.

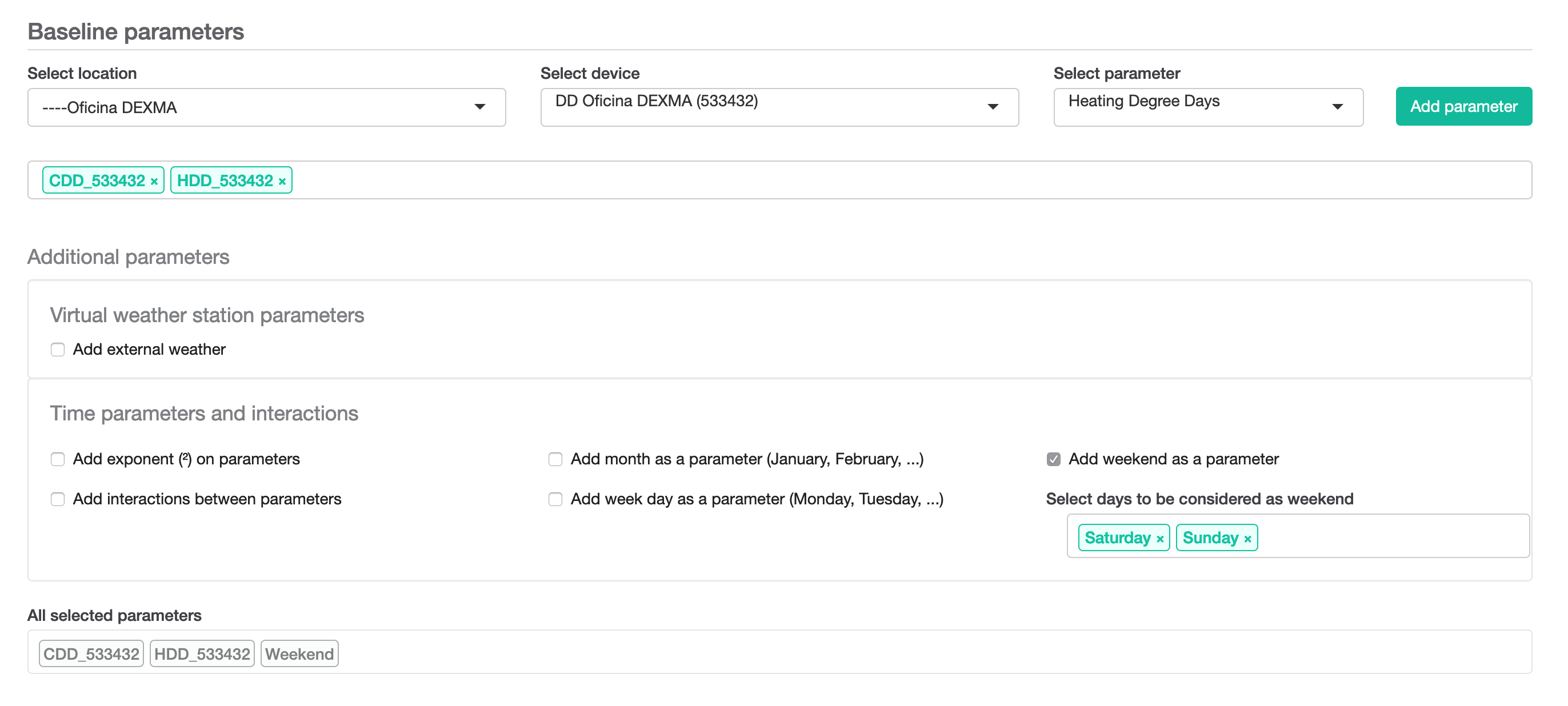

En "Parámetros temporales e interacciones", diferentes parámetros e interacciones puede añadirse al cálculo de la línea de base:
- Los días de fin de semana y de la semana pueden ser añadidos como parámetros, solo si la frecuencia seleccionada en "Seleccionar frecuencia" se establece en diaria, como se muestra en el ejemplo siguiente.
- Los meses pueden ser añadidos como parámetro
- Exponentes cuadrados de los parámetros, por ejemplo, HDD * HDD
- Interacciones entre parámetros, por ejemplo, HDD * Ocupación
El código clave para todos los parámetros seleccionados, así como cualquier operación e interacción se enumerarán en "Todos los parámetros seleccionados"
El botón "Calcular baseline" calculará la fórmula con la configuración actual.

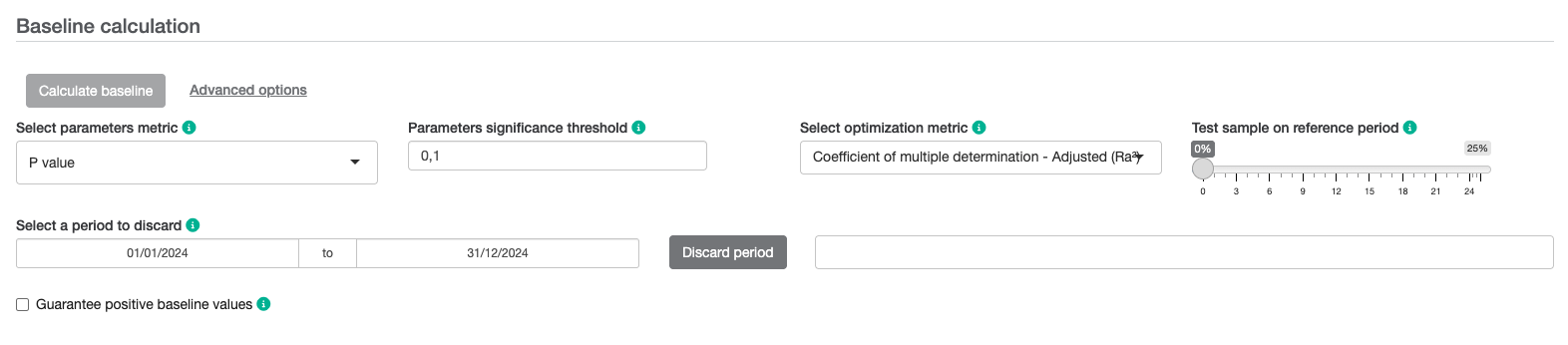

Para una configuración más avanzada, selecciona "Opciones avanzadas" que mostrará otras opciones de personalización:
Opciones personalizables:
- Selecciona la métrica de parámetros: Elige si se define el P-valor o el T-valor como parámetro para el análisis de regresión. Se calcularán ambos, pero el umbral se define utilizando solo uno de los métodos.
- Umbral de parámetros significativos: Define el umbral para el parámetro elegido. Para el P-valor, 0,05 es el valor umbral predeterminado para las variables del cálculo, para el T-valor, es 2.
- Selecciona la métrica de optimización para el cálculo de la línea de base entre las siguientes opciones:
- Coeficiente de determinación múltiple - (R2) ajustado
- Coeficiente de determinación múltiple (R2)
- Criterio de información bayesiano (BIC)
- Muestra de prueba en el período de referencia: Selecciona un porcentaje para comprobar el modelo con los datos del período de referencia.
- Comparar el baseline con el modelo de grados día en base 18ºC: Esto añade una comparación de la línea de base utilizando los datos de grados-día calculados con 18ºC como referencia.
- Compare baseline with degreedays [18ºC]: Esto añade una comparación de la línea de base utilizando datos de grados-día calculados con 18ºC como referencia para los días de grados de calentamiento y enfriamiento.
- Período de descarte: Si hay datos que no deben incluirse en el cálculo para períodos determinados, pueden ser seleccionados aquí. Los períodos seleccionados serán que aparece en la barra de la derecha y puede ser removido si es necesario.
Una vez que la configuración está establecida, pulse el botón Calcular línea de base, y el algoritmo se ejecutará para calcular una fórmula de base.
Analizando los resultados

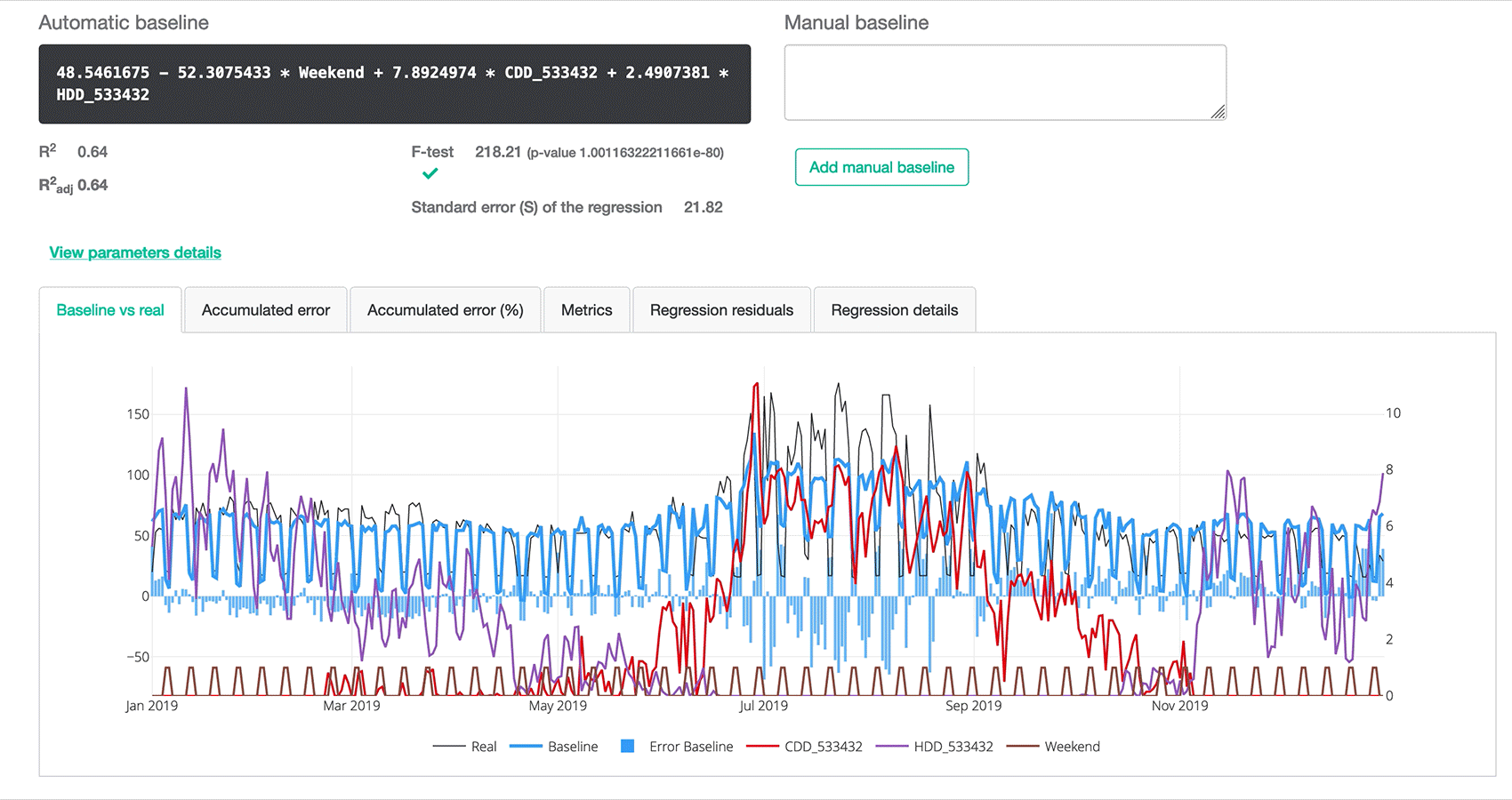

Una vez que se haya ejecutado el cálculo de la línea de base, la aplicación presentará los resultados obtenidos. En este ejemplo, se seleccionó una frecuencia diaria y el fin de semana como una variable, junto con los días de grado de calefacción y los días de grado de refrigeración, para crear una línea base de consumo que modela el consumo principal de la instalación. Como Opciones avanzadas, se utilizaron los ajustes predeterminados (P-valor = 0,05, y Coeficiente de determinación múltiple - Ajustado (Ra2))
La fórmula obtenida, que utiliza todas las variables introducidas para este ejemplo, puede verse en "Formula baseline automática". Los coeficientes de los test estadísticos se enumeran debajo de la fórmula.

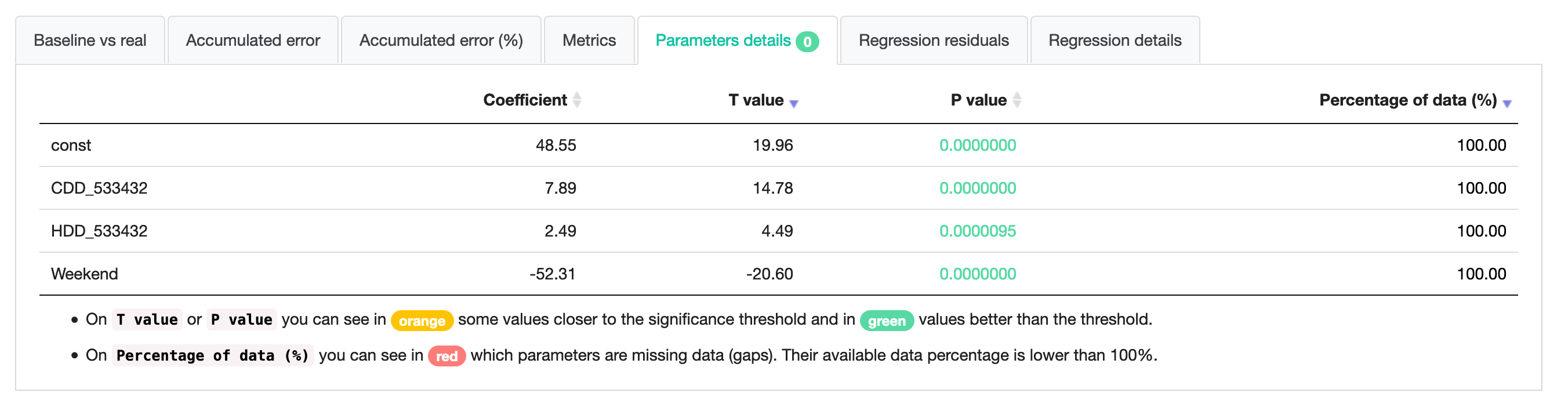

Se puede obtener más información sobre las pruebas estadísticas de cada variable pulsando "Ver detalle de los parámetros".
Las pestañas que aparecen a continuación muestran diferentes informaciones sobre el cálculo de la línea de base:
- Comparación del consumo de base calculado y el consumo real
- Error acumulado en valores absolutos y relativos (%)
- Parámetros y métricas del análisis de regresión
- Gráficos de los residuos de la regresión
- Detalles de la regresión: esta es la salida directa de la consola obtenida del cálculo de regresión
Puedes descargar todos los datos de la línea de base en un archivo csv haciendo clic en el botón "Descargar datos del baseline".
Comparar con una línea de base manual

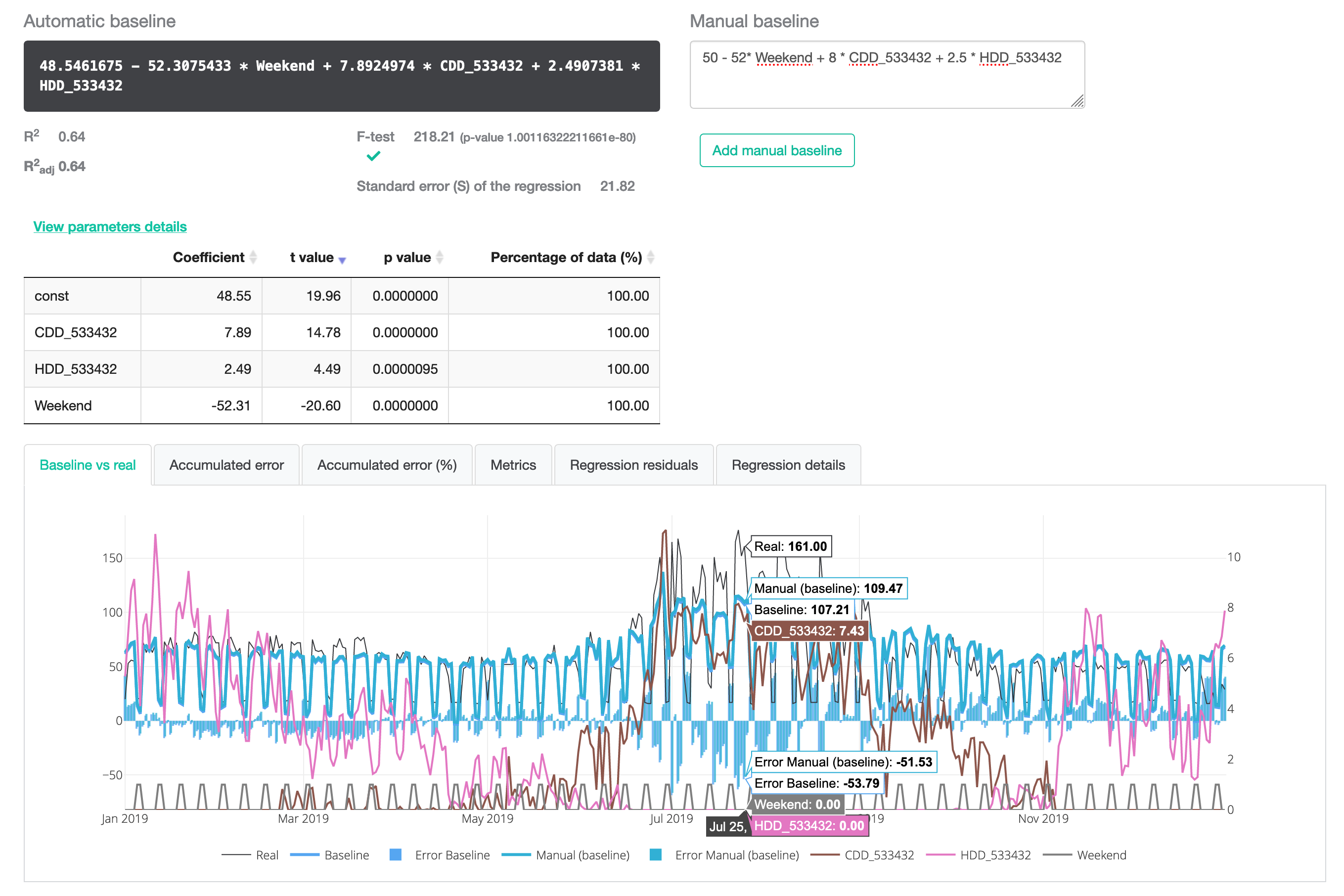

Una vez calculada la línea de base, puedes añadir una fórmula de base manual para comparar a la línea de base calculada. Escribe la fórmula de la línea de base en el cuadro de texto y haz clic en el botón "Añadir baseline manual". Podrás ver la comparación en las diferentes pestañas de análisis.
Crear un proyecto de Medida y Verificación (M&V) con la línea de base calculada
Si no se utilizaron estaciones meteorológicas externas como variables para el análisis, la fórmula de línea de base obtenida puede utilizarse para crear un Proyecto de Medición y Verificación en la plataforma.

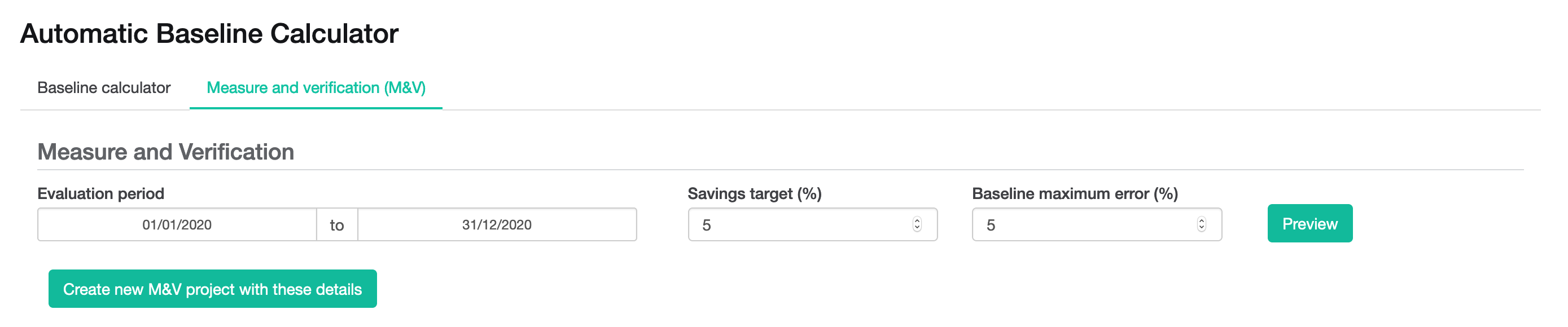

Haz clic en la pestaña Medición y verificación (M&V) en el menú superior para acceder la sección de exportación:

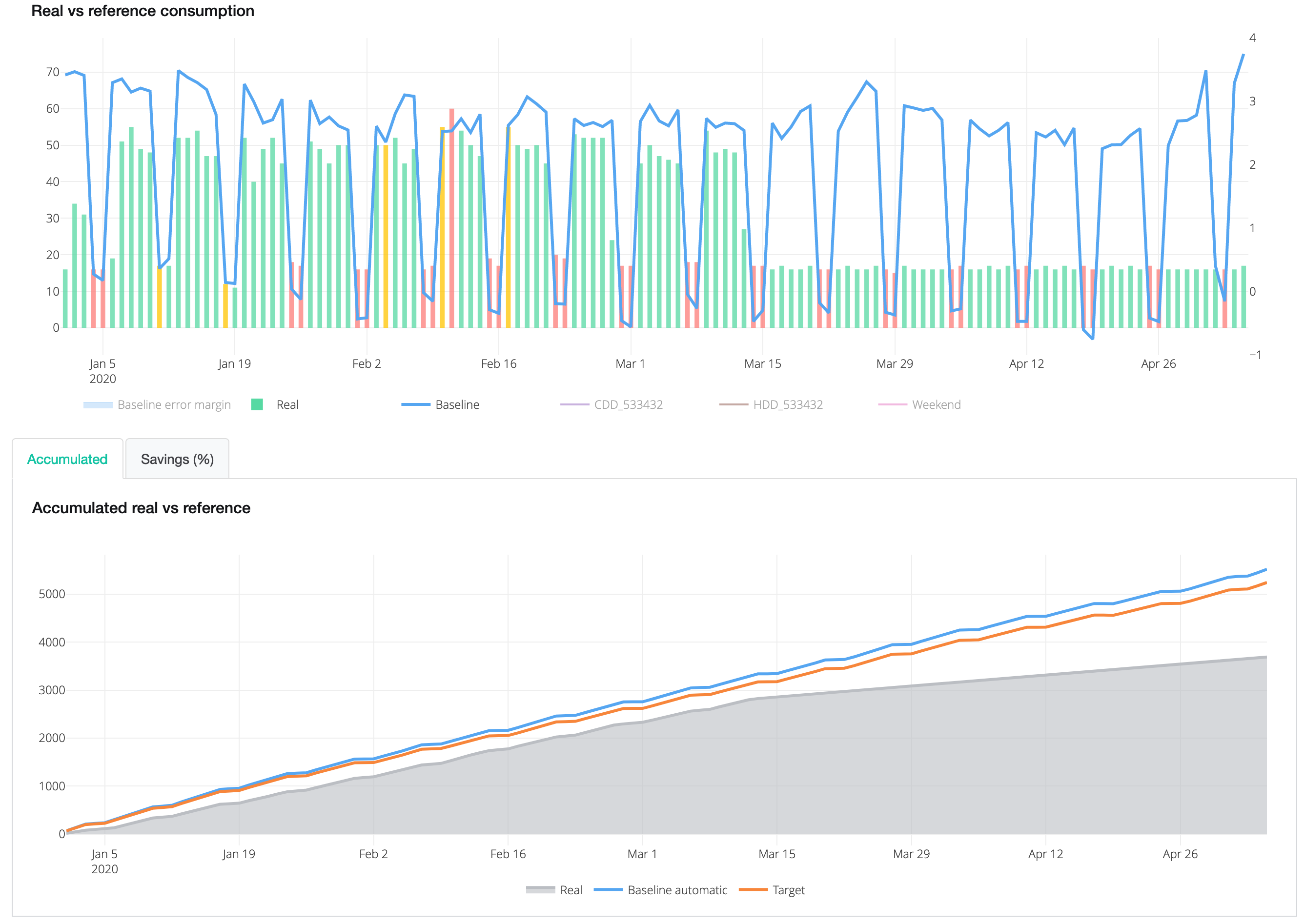

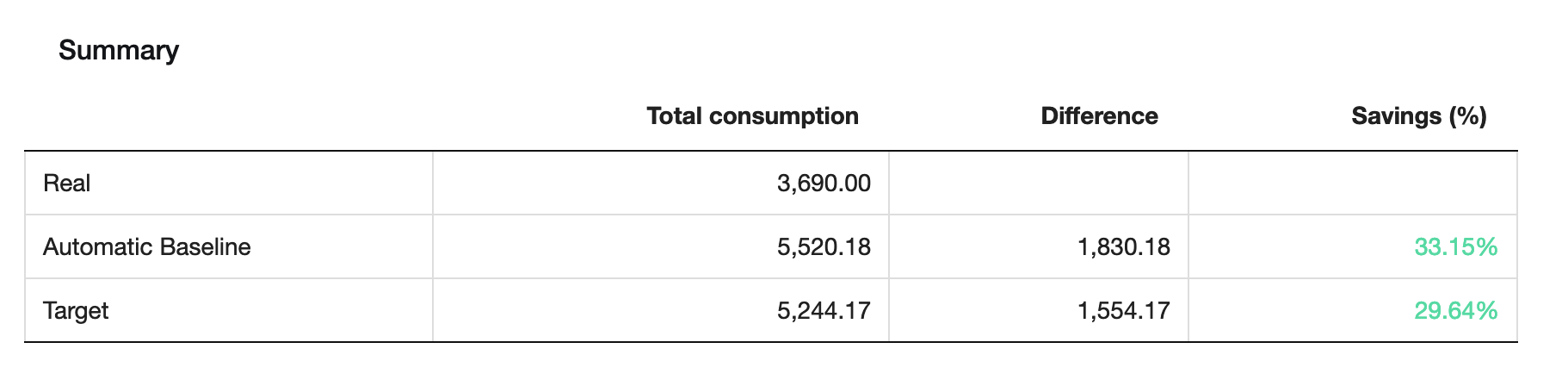

Seleccionar el período demostrativo del proyecto, un objetivo de ahorro y el error máximo del baseline, en porcentaje. El botón de vista previa permite previsualizar el resultado proyecto de medida y verificación, en comparación con el consumo real durante el período de evaluación, siempre que haya datos para todas las variables explicativas y para dispositivo de consumo real para ese período.
Los gráficos que se muestran aquí tienen el mismo comportamiento que los gráficos del módulo de Medida y verificación. Puedes alternar entre el gráfico de ahorros acumulados y la comparación con el de objetivos seleccionando la pestaña correspondiente. Haz clic en aquí para saber más sobre el módulo de medida y verificación.
Haz clic en el botón "Crear un nuevo proyecto de M&V con estos detalles" para crear un proyecto con esta configuración. Una vez creado, puedes hacer clic en "Ver proyecto M&V" que aparecerá para analizar el proyecto en la sección de medida y verificación.
Precios
Esta aplicación es gratuita con licencias profesionales.
