En este artículo, aprenderás cómo funciona la App Microgrid.
Contenido de este artículo:
Introducción
Esta aplicación te permite hacer seguimiento de tu Microgrid, analizando el Balance de Energía entre la generación (p.ej: Planta FV), almacenamiento y consumo de energía en tus localizaciones.
Cómo empezar
Para empezar, debes instalar la app desde el mercado de Aplicaciones de tu cuenta.

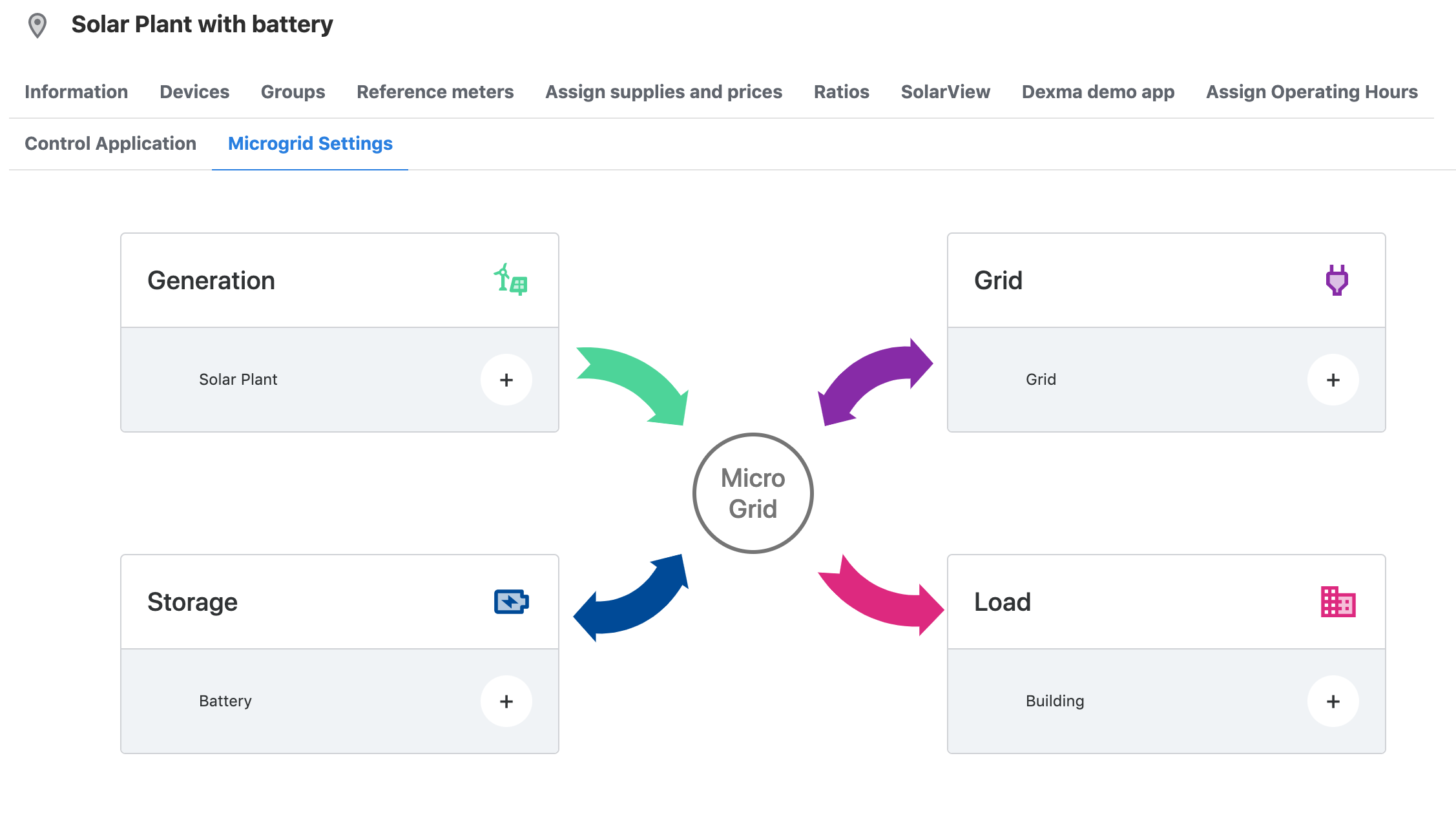

Una vez la App esté instalada, aparecerá una nueva pestaña en la configuración de localizaciones para cada localización de tu cuenta llamada Configuración Microgrid:
Aquí es donde se realiza la configuración de la app para cada una de las localizaciones que desees analizar.
Como se puede observar, la configuración de esta aplicación está dividida en cuatro elementos, que están directamente relacionados con los mismos elementos en tus instalaciones:
- Generación: Representa el sistema de generación de tu edificio. La energía se entiende que fluye unidireccionalmente, del sistema de generación a la Microgrid.
- Almacenamiento: Representa la/s batería/s en tu edificio. Para este elemento, se permiten flujos bidireccionales de energía. La batería no es obligatoria para poder utilizar la aplicación.
- Red: Representa la interacción de tu edificio con la red, es decir, la importación y exportación de electricidad a la misma. Este es el motivo por el que este elemento acepta un flujo bidireccional de energía. No es necesario que tu instalación exporte energía a la red.
- Edificio, cargas: Representa el consumo total de tu edificio. En caso que no dispongas de ningún medidor monitorizando este consumo, puedes crear un dispositivo virtual que lo represente.
En el siguiente apartado aprenderás cómo configurar cada uno de estos 4 elementos.
Configuración

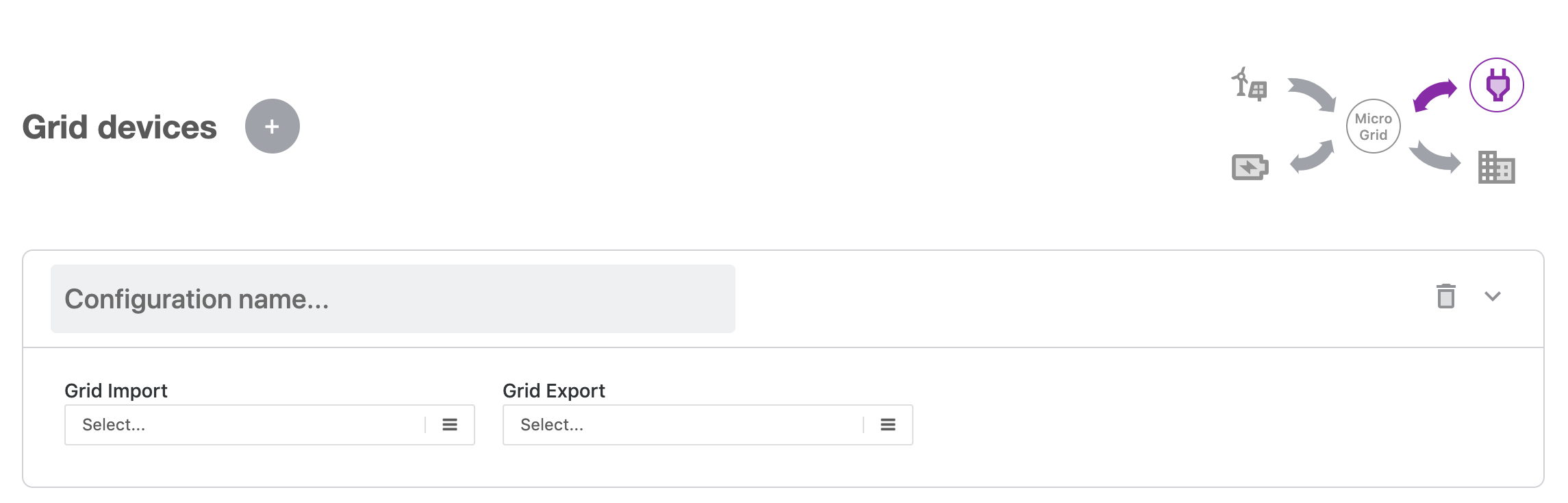

Red
- Haz click el el botón + de la pantalla principal
- Añade un nombre de configuración al dispositivo de Red
- Selecciona el dispositivo que contiene los datos de importación a red y el dispositivo que contiene los datos de exportación a red (si aplica)
[Nota] Si tu instalación no exporta energía a la red, deja ese espacio en blanco.
Cargas / edificio
- Haz click el el botón + de la pantalla principal
- Añade un nombre de configuración al dispositivo de Carga / edificio
- Selecciona el dispositivo que contiene los datos del consumo total del edificio y el dispositivo que contiene los datos de temperatura (exterior)
Generación

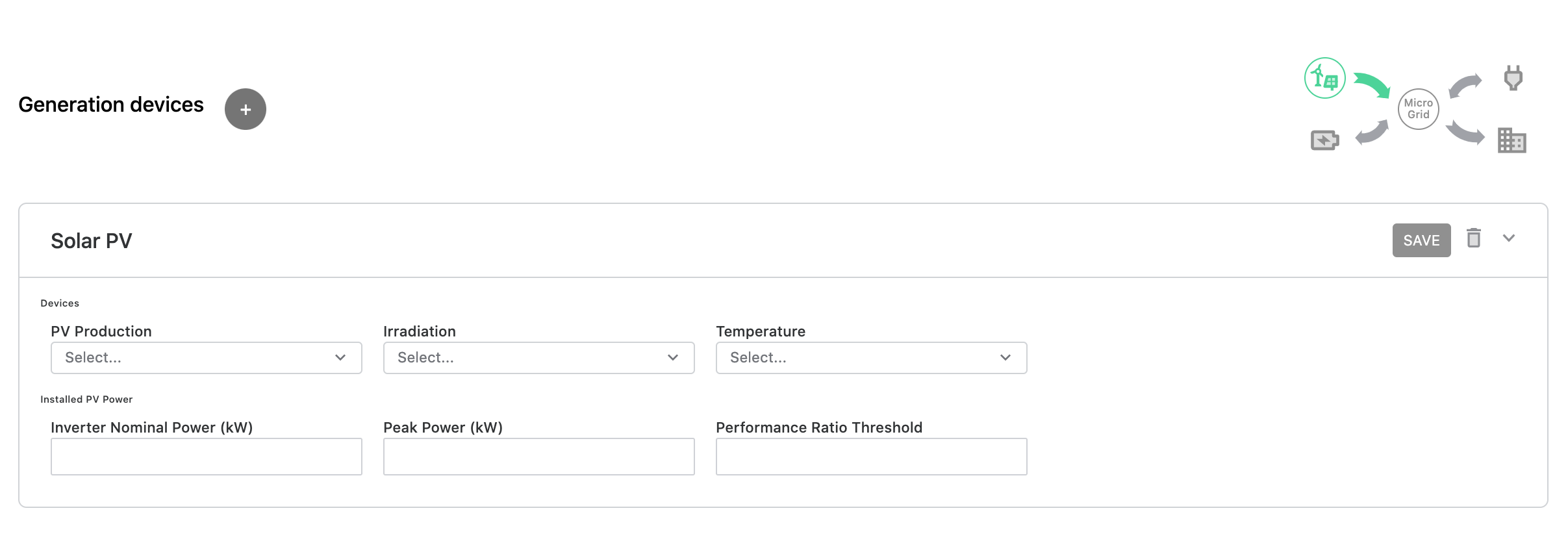

- Haz click el el botón + de la pantalla principal
- Añade un nombre de configuración al dispositivo de Generación
- Selecciona el dispositivo que contiene los datos de Producción FV, el dispositivo que contiene los datos de Irradiación (parámetro 338 - Energía de Radiación Solar) y el dispositivo que contiene los datos de temperatura (parámetro 701 - Dispositivo de Temperatura)
- Define la Potencia FV Instalada añadiendo la Potencia Nominal Invertida, la Potencia Pico y el Umbral del Índice de Rendimiento de la Planta FV.
Almacenamiento
- Haz click el el botón + de la pantalla principal
- Añade un nombre de configuración al dispositivo de Almacenamiento
- Selecciona el dispositivo que contiene los datos de Carga, el dispositivo que contiene los datos de Descarga
- Define las Propiedades del dispositivo de Almacenamiento añadiendo el dispositivo que contiene los datos del Estado de Carga, el dispositivo que contiene la información de Temperatura (parámetro 701 - Dispositivo de Temperatura), el Voltaje Nominal y la Capacidad.
Eso es todo. Y ahora, ¡A analizar!
Análisis
Hay 3 pantallas principales en la sección de Análisis de esta app:
Balance de Energía
La sección de Balance de Energía es la sección principal del Análisis: el resumen de tus Microgrids.
Esta pantalla está dividida en 2 secciones: el gráfico y la tabla resumen.

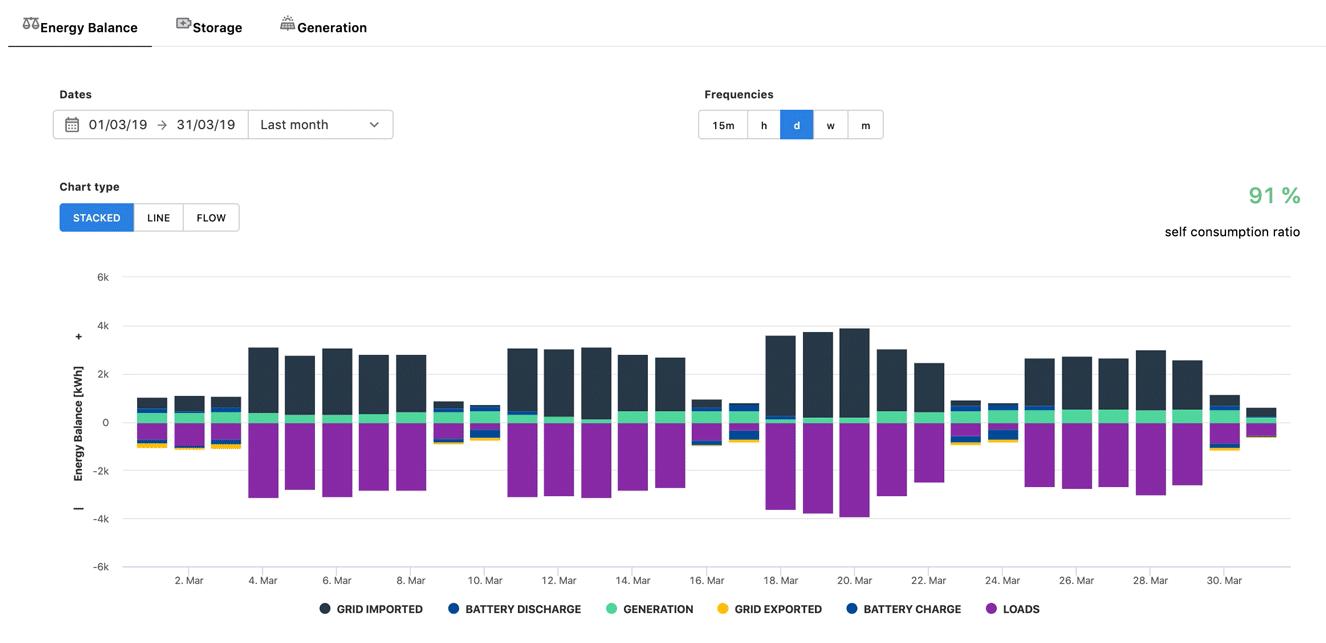

Gráfico
En este gráfico puedes visualizar y analizar distintas barras de energía a cualquier frecuencia, de 15min a mensual, y para el período personalizado que selecciones en la Localización que desees:
- La Energía Generada de la localización.
- Consumos Principales de cada localización.
- Importaciones de Red, es decir la energía importada de la red.
- Exportaciónes de Red, energía generada por el prosumidor que es exportada a la red.
- y finalmente la Energía sobrante. Idealmente, la cantidad de energía positiva (la producida más la importada de red...) debería ser igual a la energía negativa (la consumida más la exportada a la red...). Cuando esto no ocurre, la cantidad de energía necesaria para realizar el balance entre los valores energéticos positivos y negativos queda definido como resto. La energía sobrante ideal es, por tanto, nula.
En caso de que el edificio NZEB del prosumidor tenga almacenamiento:
- Cargas de Batería.
- y descargas de baterías.

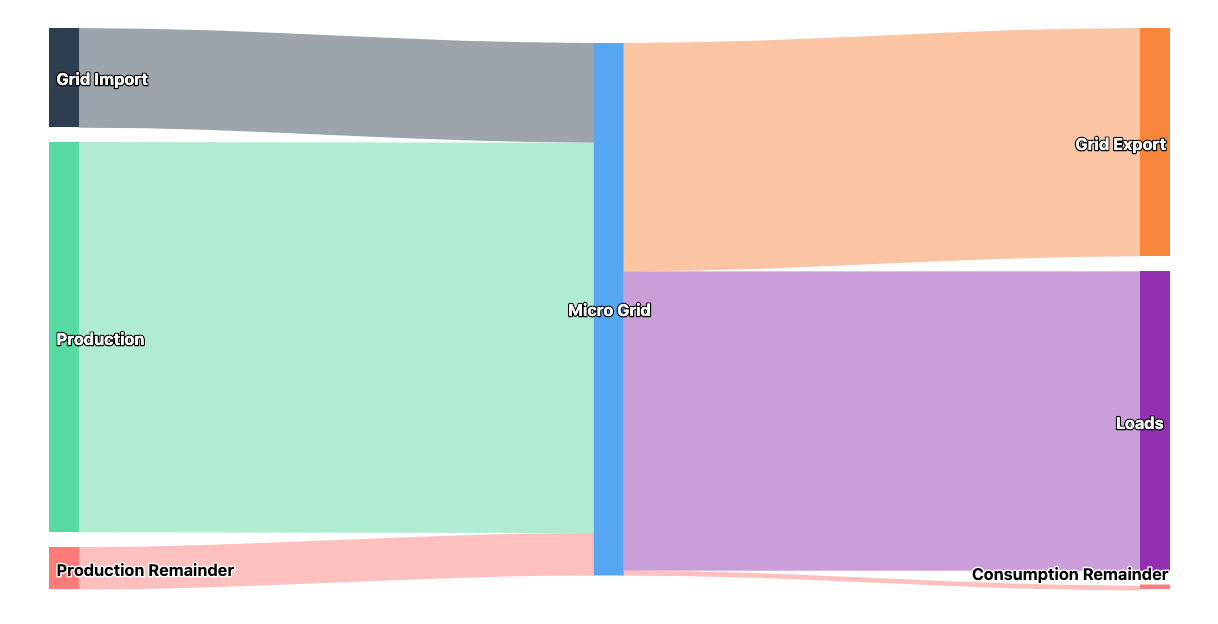

Observa que en la parte superior izquierda del gráfico puedes cambiar la visualización de pilas a líneas o a diagrama de flujo.
También puedes seleccionar y deseleccionar los diferentes parámetros a visualizar en el gráfico.
Métricas
El ratio de autoconsumo es un indicador que puedes visualizar en la parte superior derecha del gráfico. Muestra el porcentaje de consumo de energía renovable VS el consumo total de tu edificio.
La formula para calcular el ratio es:
donde
- generación: energía producida por la instalación solar
- exportación a red: energía producida por la instalación solar que se exporta a la red

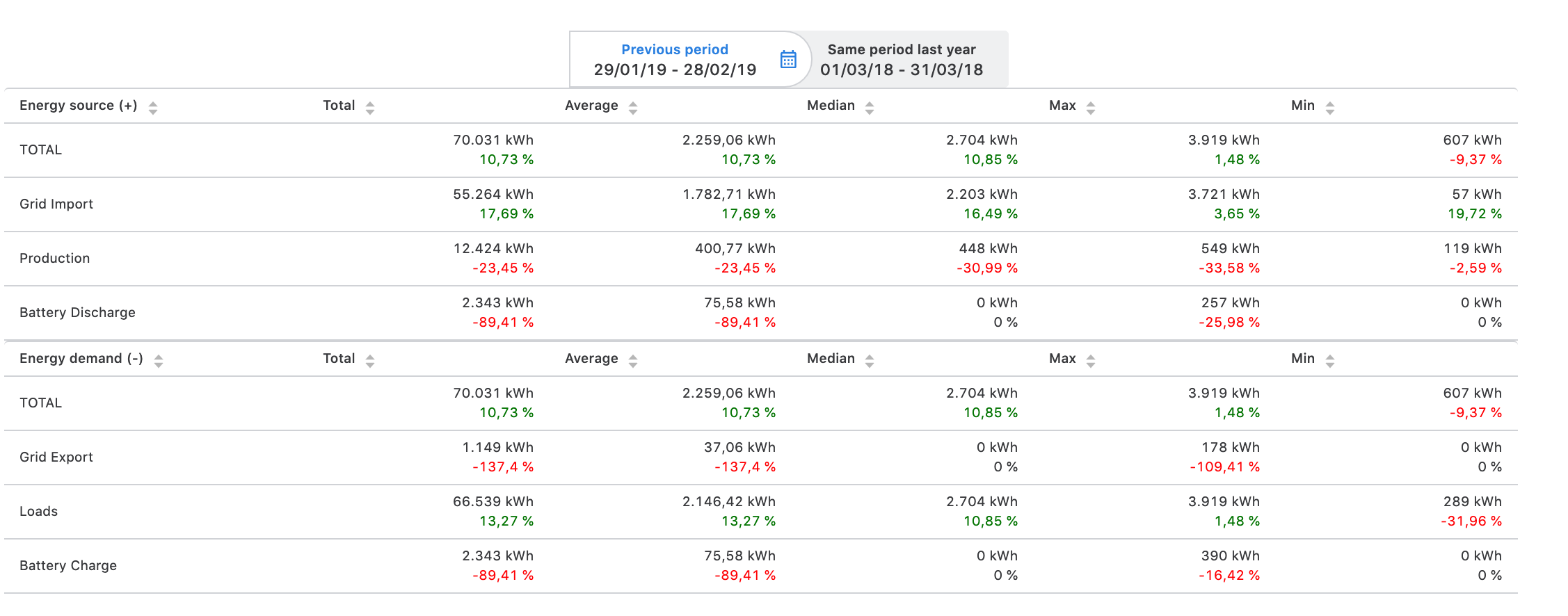

Tabla resumen
Bajo el gráfico, puedes visualizar 2 tablas resumen:
- Una muestra los inputs de energía: la importación de Red, la Producción y la descarga de Batería (si aplica).
- Y la otra resume los outputs de energía: la exportación a la Red, Cargas y las cargas de Batería (si aplica).
Puedes comparar ambos grupos de datos con el Período anterior o con el mismo Período del año anterior.
Almacenamiento

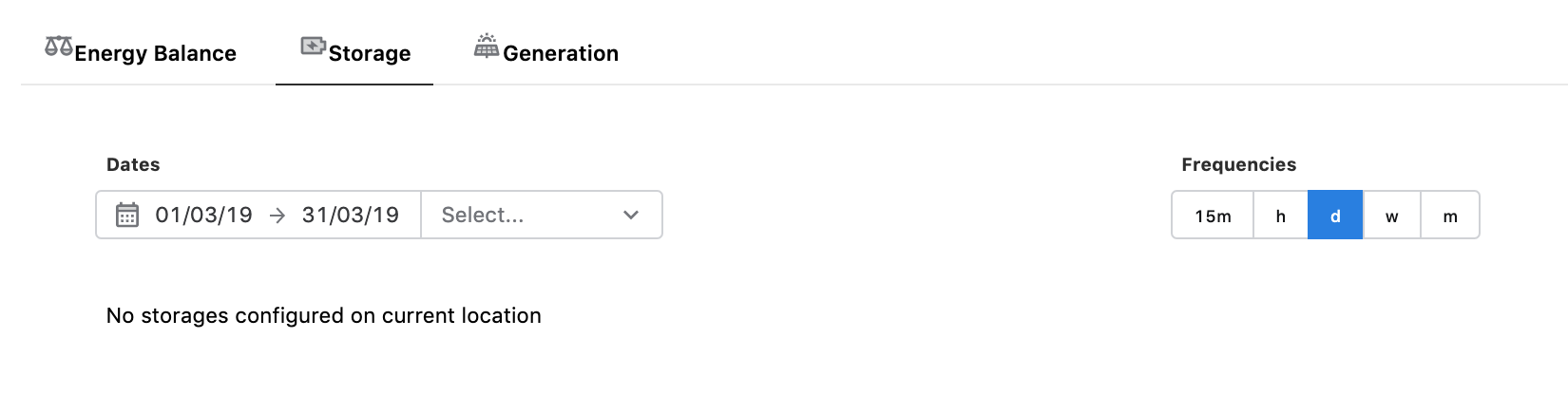

La pestaña de Almacenamiento se activa únicamente cuando tu Microgrid tiene una unidad de almacenamiento configurada en la configuración de la aplicación. Sino, visualizarás un mensaje indicando que no tienes ninguna unidad de almacenamiento configurada.
En el gráfico de esta pantalla puedes visualizar y analizar a cualquier frecuencia, de 15min a mensual, y para el período personalizado que selecciones de la Localización deseada, las siguientes variables:
- Descargas de Batería, identificando cuando el edificio ha utilizado la energía almacenada en las baterías, sobre la energía producida y/o la importada de la Red.
- Cargas de Batería, indicando los momentos en que las baterías se han cargado.
- El Estado de Carga, el nivel de carga de la batería relativa a su capacidad en porcentaje.
- Y la temperatura de la Batería, para analizar y prevenir sobrecargas.
Observa que puedes seleccionar y deseleccionar los diferentes parámetros a visualizar en el gráfico.
Generación
En la pantalla de Generación, podrás analizar más en detalle la Energía Producida de tu Microgrid.
La pantalla está dividida en 2 secciones: el gráfico y la tabla resumen.
Gráfico
En este gráfico puedes visualizar y analizar a cualquier frecuencia, de 15min a mensual, y para el período personalizado que selecciones de la Localización deseada, las siguientes variables:
- Producción de Energía del edificio.
- Temperatura externa extraída de una estación meteorológica.
- Temperatura del módulo fotovoltaico, útil por ejemplo para detectar desviaciones en la Producción (si aplica).
- Irradiación recibida en la localización seleccionada (si aplica).
- y el índice de rendimiento de la planta FV, calculado teniendo en cuenta la irradiación y la potencia pico.
Observa que puedes seleccionar y deseleccionar los diferentes parámetros a visualizar en el gráfico.
Métricas
El índice de rendimiento es un indicador que puedes visualizar en el gráfico de Generación. Muestra la relación entre los outputs de energía teóricos y reales de la planta FV.
Este ratio acostumbra a definirse como el porcentaje de la generación potencial teórica que se convierte en generación efectiva:
Que se puede escribir de la misma forma como:
Las horas pico solar, pueden calcularse de la siguiente forma:
Todas estas fórmulas combinadas, llevan a la siguiente expresión del coeficiente de rendimiento:
donde
- Generación: Datos del dispositivo configurado en el campo "Producción FV", en la sección de generación de la configuración de la aplicación.
- Irradiación solar: Calculada del parámetro de irradiancia solar, que corresponde con el dispositivo en el campo "irradiación", de la sección de generación de la configuración de la aplicación.
- Potencia pico: Valor del campo de potencia pico [kW], en la sección de generación de la configuración de la aplicación.
Las horas pico solar en la tabla de la aplicación, se calculan mediante la fórmula:
donde
- Generación: Datos del dispositivo configurado en el campo de "producción FV", en la sección de generación de la configuración de la aplicación.
- Potencia pico (en condiciones STC): Valor del campo de potencia pico [kW], en la sección de generación de la configuración de la aplicación.

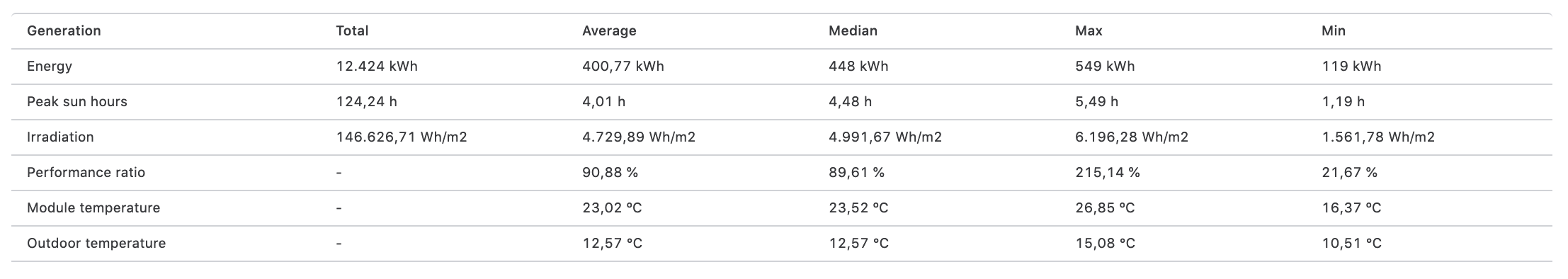

Tabla resumen
Bajo el gráfico, puedes visualizar una tabla resumen con algunos detalles (total, media, max, min) sobre cada parámetro visualizado en el período seleccionado.
